GEBRUIKSAANWIJZING SC800A Pro-User

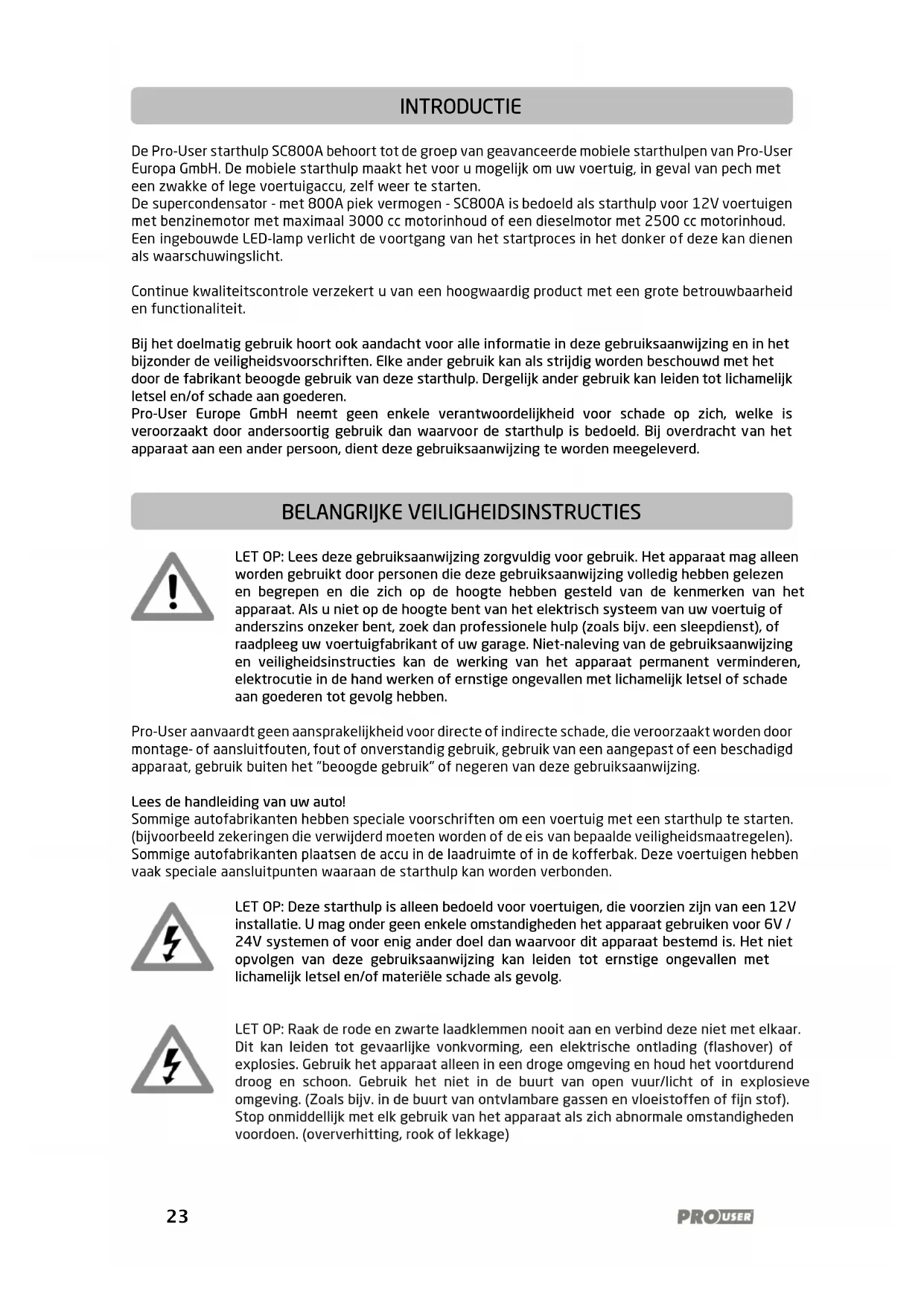

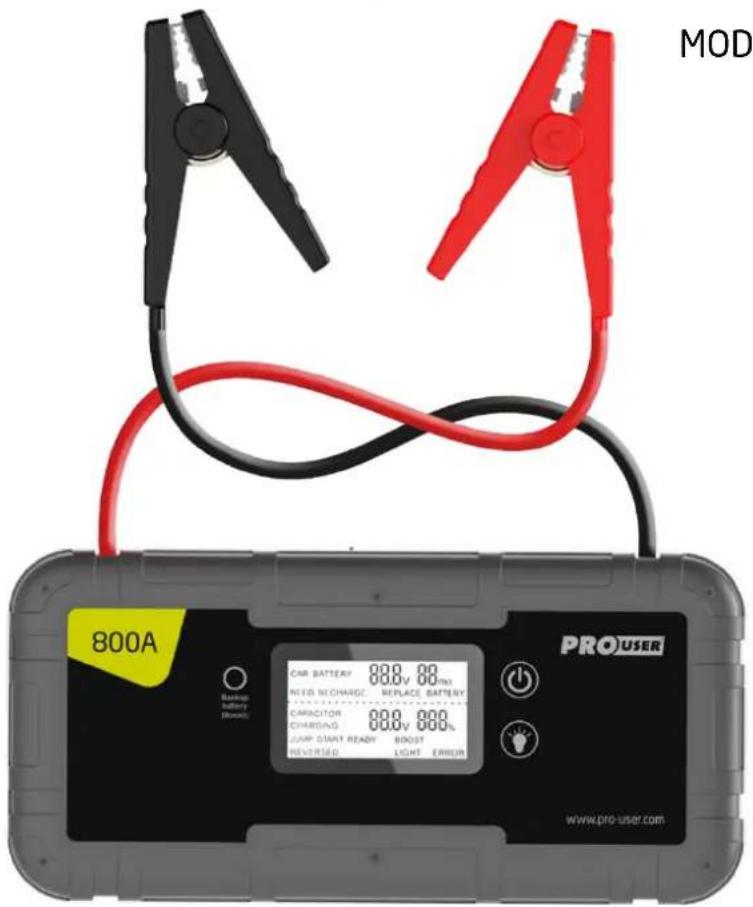

De Pro-User starthulp SC800A behoort tot de groep van geavanceerde mobiele starthulpen van Pro-User Europa GmbH. De mobiele starthulp maakt het voor u mogelijk om uw voertuig, in geval van pech met een zwakke of lege voertuigaccu, zelf weer te starten. De supercondensator - met 800A piek vermogen - SC800A is bedoeld als starthulp voor 12V voertuigen met benzinemotor met maximaal 3000 cc motorinhoud of een dieselmotor met 2500 cc motorinhoud. Een ingebouwde LED-lamp verlicht de voortgang van het startproces in het donker of deze kan dienen als waarschuwingslicht. Continue kwaliteitscontrole verzekert u van een hoogwaardig product met een grote betrouwbaarheid en functionaliteit. Bij het doelmatig gebruik hoort ook aandacht voor alle informatie in deze gebruiksaanwijzing en in het bijzonder de veiligheidsvoorschriften. Elke ander gebruik kan als strijdig worden beschouwd met het door de fabrikant beoogde gebruik van deze starthulp. Dergelijk ander gebruik kan leiden tot lichamelijk letsel en/of schade aan goederen. Pro-User Europe GmbH neemt geen enkele verantwoordelijkheid voor schade op zich, welke is veroorzaakt door andersoortig gebruik dan waarvoor de starthulp is bedoeld. Bij overdracht van het apparaat aan een ander persoon, dient deze gebruiksaanwijzing te worden meegeleverd.

LET OP: Lees deze gebruiksaanwijzing zorgvuldig voor gebruik. Het apparaat mag alleen worden gebruikt door personen die deze gebruiksaanwijzing volledig hebben gelezen en begrepen en die zich op de hoogte hebben gesteld van de kenmerken van het apparaat. Als u niet op de hoogte bent van het elektrisch systeem van uw voertuig of anderszins onzeker bent, zoek dan professionele hulp (zoals bijv. een sleepdienst), of raadpleeg uw voertuigfabrikant of uw garage. Niet-naleving van de gebruiksaanwijzing en veiligheidsinstructies kan de werking van het apparaat permanent verminderen, elektrocutie in de hand werken of ernstige ongevallen met lichamelijk letsel of schade aan goederen tot gevolg hebben. Pro-User aanvaardt geen aansprakelijkheid voor directe of indirecte schade, die veroorzaakt worden door montage- of aansluitfouten, fout of onverstandig gebruik, gebruik van een aangepast of een beschadigd apparaat, gebruik buiten het "beoogde gebruik" of negeren van deze gebruiksaanwijzing. Lees de handleiding van uw auto! Sommige autofabrikanten hebben speciale voorschriften om een voertuig met een starthulp te starten. (bijvoorbeeld zekeringen die verwijderd moeten worden of de eis van bepaalde veiligheidsmaatregelen). Sommige autofabrikanten plaatsen de accu in de laadruimte of in de kofferbak. Deze voertuigen hebben vaak speciale aansluitpunten waaraan de starthulp kan worden verbonden. LET OP: Deze starthulp is alleen bedoeld voor voertuigen, die voorzien zijn van een 12V installatie. U mag onder geen enkele omstandigheden het apparaat gebruiken voor 6V / 24V systemen of voor enig ander doel dan waarvoor dit apparaat bestemd is. Het niet opvolgen van deze gebruiksaanwijzing kan leiden tot ernstige ongevallen met lichamelijk letsel en/of materiële schade als gevolg.

LET OP: Raak de rode en zwarte laadklemmen nooit aan en verbind deze niet met elkaar. Dit kan leiden tot gevaarlijke vonkvorming, een elektrische ontlading (flashover) of explosies. Gebruik het apparaat alleen in een droge omgeving en houd het voortdurend droog en schoon. Gebruik het niet in de buurt van open vuur/licht of in explosieve omgeving. (Zoals bijv. in de buurt van ontvlambare gassen en vloeistoffen of fijn stof). Stop onmiddellijk met elk gebruik van het apparaat als zich abnormale omstandigheden voordoen. (oververhitting, rook of lekkage)

• Elektrische apparaten zijn geen speelgoed. Berg het apparaat zodanig op dat kinderen er niet bij kunnen. Er kunnen gevaren ontstaan, die niet door kinderen worden onderkend.

• Dit apparaat mag niet door personen (inclusief kinderen) worden bediend met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens. Dit geldt eveneens voor onervaren gebruikers dan wel gebruikers met gebrek aan kennis van dit apparaat.

• Indien onervaren gebruikers, of gebruikers met gebrek aan kennis met betrekking tot de veilige werking van dit apparaat worden voorgelicht over de mogelijke gevaren van het gebruik hiervan, dan kunnen zij onder constant toezicht van een hiervoor opgeleid en verantwoordelijk persoon dit apparaat gebruiken. In bijzonder moeten kinderen onder constant toezicht staan, om ervoor te zorgen dat ze niet met het apparaat kunnen spelen. Alle benodigde schoonmaak- en onderhoudswerkzaamheden van het apparaat mogen niet door kinderen worden uitgevoerd.

• Inbedrijfstelling, onderhoud en reparatie van het apparaat mogen alleen uitgevoerd worden door gekwalificeerde personen die kennis hebben van de mogelijk daaraan verbonden gevaren en bijvoorbeeld vertrouwd zijn met de relevante voorschriften.

• Probeer het apparaat niet open te maken. Aan de binnenzijde van het apparaat kunnen zich gevaarlijke spanningen voordoen. Een poging om het apparaat zelf te onderhouden of te repareren kan leiden tot elektrische schokken of brand en leidt tot uitsluiting van de garantie en overige aansprakelijkheidsstellingen.

• Zorg ervoor dat metalen of elektriciteit geleidende objecten, die kortsluiting kunnen veroorzaken, zich niet in de buurt van de accupolen bevinden. Vonkvorming of kortsluiting kunnen niet alleen het apparaat beschadigen, maar kunnen zelfs een explosie of zeer hoge kortsluitstromen veroorzaken, die sterk genoeg zijn om metalen objecten aan elkaar vast te lassen. Tijdens het werken met accu’s, moeten kettingen, ringen, horloges en andere persoonlijke metalen voorwerpen altijd worden afgedaan/verwijderd.

• Gebruik het apparaat alleen als de behuizing en de kabels onbeschadigd zijn en alle aansluitingen veilig zijn. Losse of vervuilde verbindingen kunnen oververhitting, vonkvorming en brand veroorzaken.

• Gebruik het apparaat alleen voor het in deze gebruiksaanwijzing beschreven doel.

• Nadat u de verpakking hebt geopend, controleer dan alle onderdelen op eventuele beschadigingen. Als u beschadiging constateert dan kunt u contact opnemen met de vakhandel bij wie u het apparaat hebt gekocht.

• Stop onmiddellijk met gebruik van het apparaat indien zich abnormale omstandigheden voordoen. (oververhitting, lekkage van vloeistof of rookontwikkeling). In dat geval, voor u het apparaat verder gebruikt, moet u contact opnemen met de fabrikant of de vakhandel bij wie u het apparaat hebt gekocht.

• Nooit de aansluitkabels met de verkeerde polariteit aansluiten. Dit kan interne zekeringen beschadigen en permanente schade aan het apparaat toebrengen.

• Let er op om het apparaat op een veilige manier neer te zetten! Het apparaat moet veilig zijn neergezet en vastgezet zodat het niet kan omvallen of naar beneden kan vallen. De omgeving waar het apparaat wordt gebruikt

• Gebruik het apparaat alleen bij een omgevingstemperatuur tussen -40°C ~+65°C.

• Plaats geen voorwerpen in de buurt van het apparaat die beschermd moeten blijven tegen rondvliegende vonken. Gebruik het apparaat niet in een vochtige, natte of stoffige omgeving en gebruik deze ook niet in de buurt van brandbare vloeistoffen en gassen. Stel het apparaat nooit bloot aan regen of sneeuw.

• Het niet opvolgen van dit advies kan leiden tot beschadiging van het apparaat of de aangesloten systemen en kunnen explosies, brand of elektrische schokken tot gevolg hebben.

• Vermijd oververhitting van het apparaat. Dek het toestel niet af en controleer of de luchtafvoer en luchttoevoer naar het apparaat niet afgedekt zijn. Stel het apparaat niet bloot aan welke warmtebron dan ook. (zonnestraling, verwarming, enz.). Vermijd extra verwarming van het apparaat. Elektrische kabels

• Trek niet aan de kabels

• Leg de kabels zodanig neer dat men er niet over kan struikelen en dat beschadiging van de kabels wordt uitgesloten. (vooral door scherpe metaalranden of hete oppervlakken).25 Werken met accu’s

• Accu’s kunnen grote hoeveelheden energie opslaan en een niet gedisciplineerd gebruik kan zeer gevaarlijk zijn. Sluit de starthulp nooit aan op een accu met een verkeerde spanning. Sluit de starthulp ook niet op andere niet geschikte of defecte accu’s of andere apparaten aan.

• Houd kinderen weg van accu’s en accuzuren.

• Vermijd contact van accuvloeistof met huid of kleding. Het daarin voorkomende zuur kan leiden tot chemische brandwonden. Mocht u echter toch in contact komen met accuvloeistof, dan moet u de plekken waarop accuzuur is gemorst onmiddellijk met overvloedig water afspoelen. Natrium kan het accuzuur neutraliseren. Mochten uw ogen in contact zijn geweest met de accuvloeistof, spoel dan de ogen minstens 20 minuten uit onder stromend water en laat u door uw huisarts behandelen. Aanbevolen wordt om een veiligheidsbril te dragen om uw ogen te beschermen.

• Om kortsluitingen te voorkomen moet u ervoor zorgen dat metalen en andere geleidende voorwerpen zich op voldoende afstand van de accupolen en de starthulp bevinden. Een kortsluiting, die een vonk of een elektrische ontlading veroorzaakt, kan het apparaat beschadigen, een explosie veroorzaken of tot andere gevaarlijke situaties leiden. Doe geleidende sieraden zoals metalen ringen, horloges, (hals)kettingen en dergelijke af voordat u aan de starthulp of de accu gaat werken.

• Schakel het systeem uit voordat u verbinding maakt of verbreekt met de accu.

• Afhankelijk van het type accu kunnen bij het opladen bubbels ontstaan in de vloeistof door het vrijkomen van gas. Omdat gas ontvlambaar is, vermijd open vuur, gloei- of elektrisch geladen apparaten en vonken in de buurt van de accu. Zorg altijd voor voldoende ventilatie tijdens het werken met accu’s.

• Lees ook de gebruiksaanwijzing van uw accu door voordat u het apparaat aansluit. Let ook op de gebruiksaanwijzing in het instructieboek van uw voertuig.

• Gebruik het apparaat alleen als de behuizing en de kabels onbeschadigd zijn en alle verbindingen goed vast zitten. Losse of vervuilde verbindingen kunnen oververhitting, rond vliegende vonken en brand veroorzaken.

• Maak indien nodig ook de elektrische aansluitingen schoon van uw voertuig naar de accu. Gebruik indien nodig zuurvrij vet.

• Rook niet en voorkom iedere vonkenregen in de buurt van accu’s.

• Probeer nooit een defecte of bevroren accu op te laden of voor het starten te gebruiken. Doe geen startpogingen, ook niet met behulp van een accu van een ander voertuig, om met een bevroren accu een voertuig te starten.

• Plaats de starthulp nooit op brandbare materialen of direct op de accu. Zet de accu ook niet op de starthulp.26

Doelmatig gebruik De PRO-USER SC800A “Jump Starter” wordt gebruikt als starthulp voor 12V-voertuigen. Om oververhitting van het apparaat te voorkomen, moet na elke mislukte startpoging een pauze van tenminste 3 minuten in acht worden genomen. U kunt zelfs met een zwakke of lege accu het voertuig starten, als u de starthulp in het voertuig heeft. Onderhoud De belangrijkste onderhoudsmaatregel is dat de interne accu elke drie maanden tot 100% moet worden opgeladen. Als u deze maatregel niet uitvoert, dreigt de accu te diep te worden ontladen. Controleer ook regelmatig of alle kabelverbindingen schoon en goed vast zitten en dat de aanwezige ventilatoren onberispelijk functioneren. Maak indien nodig het apparaat schoon met een droge doek. Open nooit de behuizing van het apparaat. Er zijn in het apparaat geen onderdelen geïnstalleerd die door de gebruiker moeten worden onderhouden of vervangen. Schade veroorzaakt door onjuist gebruik, wijzigingen door de gebruiker aangebracht of een poging tot reparatie zullen leiden tot uitsluiting van aansprakelijkheid en verlies van garantie. Als het apparaat beschadigd is, mag het niet gebruikt worden en moet het buiten bedrijf worden gesteld en worden weggegooid. Onderhoud mag niet door kinderen of door personen die hiervoor niet zijn gekwalificeerd worden uitgevoerd. Verpakkingsmateriaal Verwijder al het verpakkingsmateriaal voordat u het apparaat gebruikt. Laat kinderen nooit met verpakkingsfolie of ander verpakkingsmateriaal spelen; hierdoor wordt het risico op verstikking vermeden. Opslag Bewaar het apparaat op een droge plaats als deze niet wordt gebruikt. Bewaar het apparaat op een veilige plaats buiten bereik van kinderen. Bescherm het apparaat tegen direct zonlicht, hitte, vocht, sterke trillingen en mechanische belasting. Bewaar het apparaat altijd samen met de kabels van de starthulp. Deze dienen altijd op het apparaat te worden opgeborgen, om kortsluiting tussen de laadklemmen te voorkomen.

Gebruiksaanwijzing ALGEMENE AANWIJZINGEN

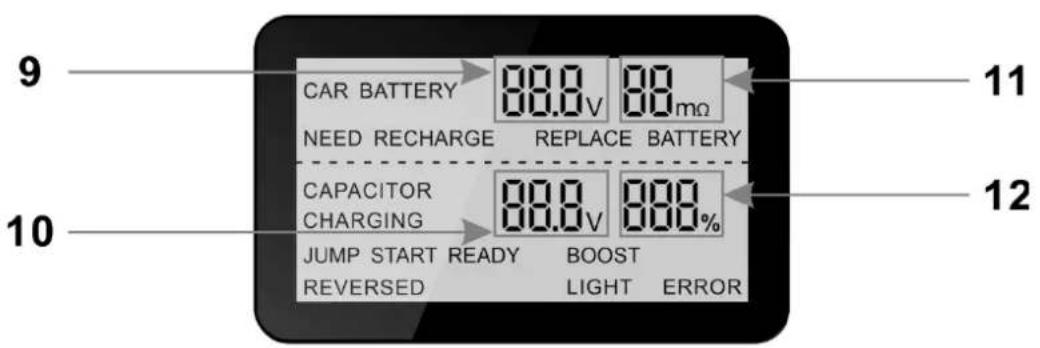

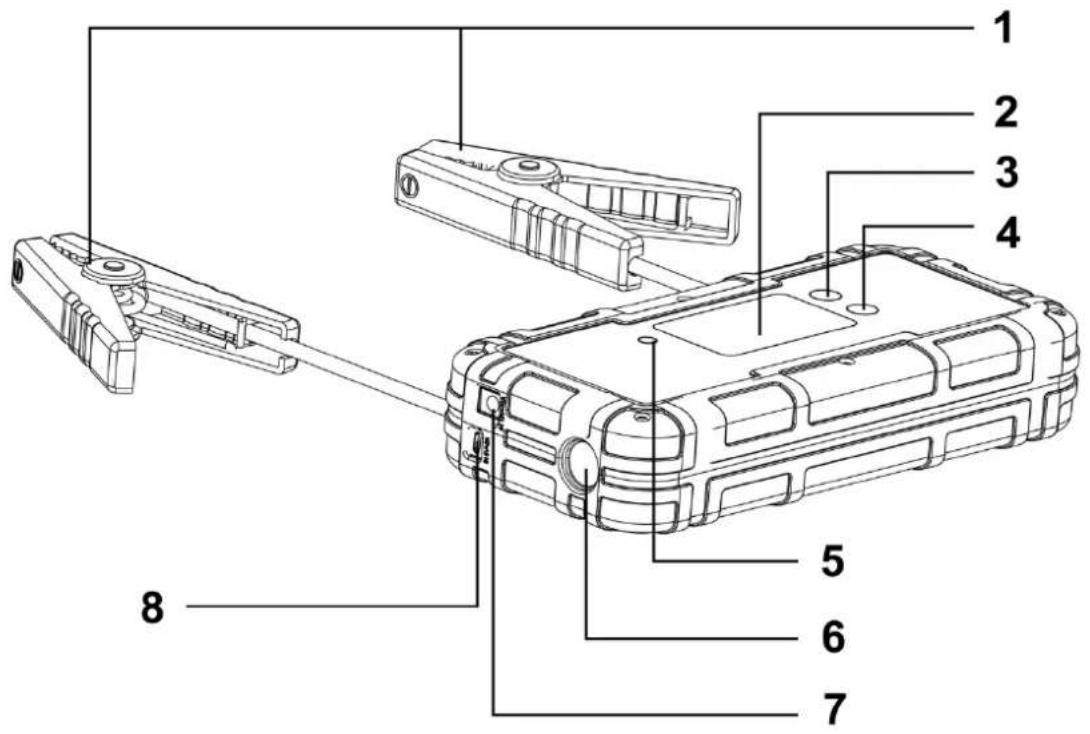

Onderdeel Beschrijving

Spanning van de accu van het voertuig

Interne weerstand accu van het voertuig

Om het constante licht van het LED-lamp aan te zetten, drukt u op de LED-knop. Druk herhaaldelijk op de knop om over te schakelen naar de verschillende verlichtingsfuncties: constant, knipperend, SOS, uit.

Vóór het eerste gebruik: Het apparaat wordt gedeeltelijk opgeladen afgeleverd. Na uw aankoop of vóór het eerste gebruik, wordt u verzocht het apparaat volledig op te laden.

Levensduur van de interne accu Laad de interne accu van de starthulp op na elk gebruik. Dit verlengt de levensduur van de accu. Vermijd permanent opladen en veelvuldig volledig ontladen, aangezien dit de levensduur van uw accu zal bekorten. Zorg ervoor dat de SC800A elke 3 maanden volledig wordt opgeladen om de accu in goede conditie te houden en zo altijd gebruikt kan worden. Als u de accu niet om de 3 maanden volledig oplaadt, kan de accu beschadigd raken en het apparaat hierdoor defect raken.

Het laden van de interne accu van de SC800A met behulp van de USB-laadkabel.

Na aankoop of vóór het eerste gebruik, de interne accu opladen met de meegeleverde laadkabel en een standaard USB-oplader (is niet meegeleverd) of via een USB-poort op een computer. Hiervoor sluit u de micro USB-stekker aan op de micro-USB-laadingang (positie 8 in het overzicht). Steek de USB-stekker in de laadingang van de lader of in de USB-poort van een computer. Tijdens het laden kunt u het actuele laadpeil aan de hand van de spanning en percentage aflezen. Als alternatief kan een USB-powerbank met voldoende capaciteit als stroombron worden gebruikt.

Om een voertuig te kunnen starten, moet eerst de interne supercondensator vooraf opgeladen worden. Dit kan op verschillende manieren gebeuren:

Het opladen van de supercondensator via de accu van het voertuig. (Standaard procedure)

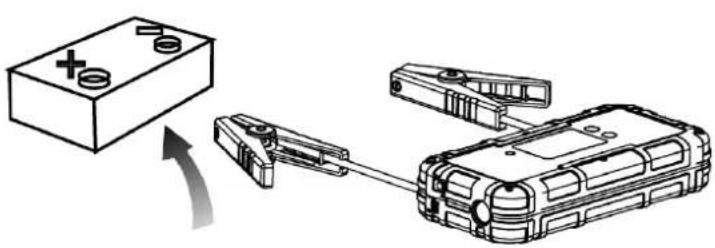

De supercondensator heeft slechts minimale resterende energie nodig voor het opladen. (Dit is zelfs nog mogelijk bij een ontladen accu met een minimale accuspanning van 5 Volt). - Sluit de rode laadklem van de starthulp eerst aan op de pluspool (+) van de accu van het voertuig, en sluit de zwarte laadklem van de starthulp aan op de minpool (-) van de accu van het voertuig. Dit is de snelste methode van opladen. (ongeveer 1 minuut). - Als alternatief kunt u ook gebruik maken van de sigarettenaansteker oplaadkabel: sluit de meegeleverde oplader aan op de 12V laadingang van de SC800A. (7) en de 12V uitgang van de sigarettenaansteker in het voertuig. Afhankelijk van het voertuigmodel moet het contact van het voertuig zijn ingeschakeld, zodat er 12V spanning aanwezig is. Het vooraf opladen kan met deze methode maximaal 2 minuten duren. - Druk nu op de Aan / Uit knop (3). - De SC800A controleert nu de spanning (9) en de (interne) weerstand (11) van de aangesloten accu en bepaalt of deze accu moeten worden geladen (LCD: "NEED RECHARGE") of moet worden vervangen (LCD: "REPLACE BATTERY ").

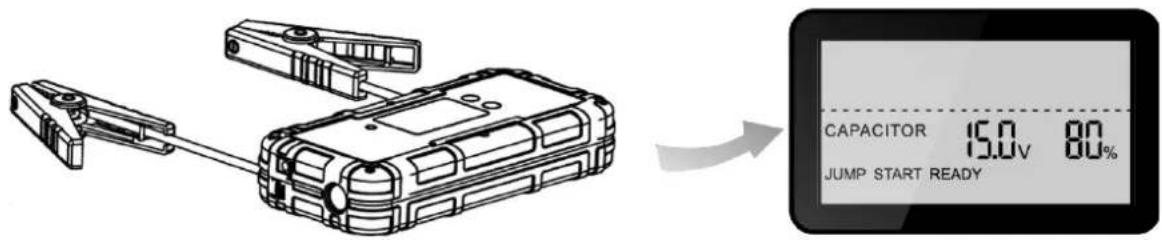

- Als de spanning van de accu nog voldoende is, (een condensatorspanning van ca. 15 volt) verschijnt in het display de indicator "JUMP START READY". Als de indicatie "JUMP START READY" niet verschijnt, maar de condensatorspanning (10) toch hoger is dan 14 volt, dan drukt u gedurende 2 seconden op de “boostknop” (5). - Het apparaat is 10 seconden na het verschijnen van de indicator "JUMP START READY" beschikbaar als starthulp. Mocht de accu van het voertuig sterk ontladen zijn (accuspanning onder 5 volt) dan is het opladen van deze accu door de supercondensator niet langer mogelijk en moet er een andere oplaadmethode gekozen worden.30 Opladen van de supercondensator met behulp van de interne backup-accu.

Als de accu van het voertuig te sterk ontladen is, dan kan de supercondensator met behulp van de backup-accu worden opgeladen. - Druk twee seconden op de backup-accu knop / (Boost-knop) (5) om de ingebouwde supercondensator op te laden. - De spanning van de condensator (10) moet 15 volt zijn, zodat het apparaat als starthulp kan worden gebruikt. De oplaadtijd kan met deze methode tot maximaal 4 minuten duren. - Het apparaat is 10 seconden, nadat de indicator "JUMP START READY" is verschenen, klaar om als starthulp te worden gebruikt.

Het opladen van de supercondensator met USB-laadkabel

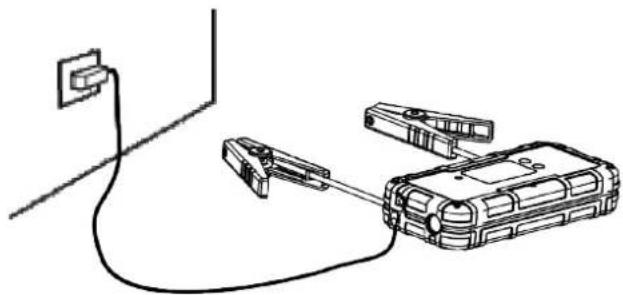

De supercondensator kan ook worden opgeladen met behulp van een USB-lader (niet meegeleverd) of door middel van een USB-poort op een computer dan wel met behulp van een power-bank: - Sluit de USB -voedingsbron aan op de micro-USB -laadingang van het apparaat (8). - De spanning van de condensator (10) moet 15 volt zijn, zodat het apparaat als starthulp kan worden gebruikt. De oplaadtijd kan met deze methode tot maximaal 20 minuten duren. - Het apparaat is 10 seconden nadat de indicator "JUMP START READY" is verschenen klaar om als starthulp te worden gebruikt.31

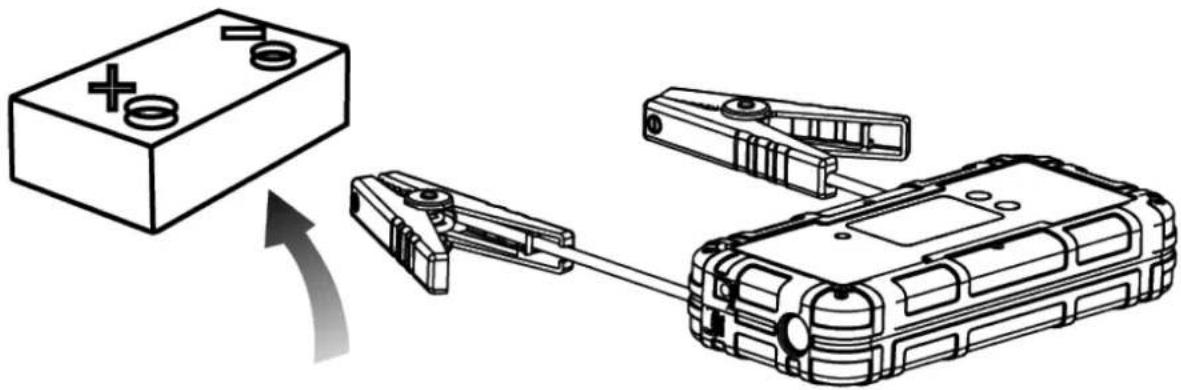

STARTHULP BIJ EEN 12V VOERTUIG

AANWIJZING: Lees de gebruiksaanwijzing van uw voertuig. Voor sommige typen voertuigen kunnen speciale voorzorgsmaatregelen nodig zijn voordat de starthulp in/aan het voertuig kan worden gebruikt. (bijv. Zekeringen die moeten worden verwijderd of bepaalde veiligheidsmaatregelen die moeten worden genomen). Bij sommige typen voertuigen bevindt de accu zich in de kofferbak. In dergelijke voertuigen vindt u vaak speciale start en/of aansluitverbindingen in het motorcompartiment.

LET OP: Houd deze volgorde altijd aan, er bestaat het gevaar voor ontploffing. Zoals omschreven verbindt u de SC800A met de accu van het voertuig en bereidt het apparaat voor. Zorg ervoor dat de supercondensatoren opgeladen zijn en dat de indicator “JUMP START READY” zichtbaar is. (Wachttijd 10 seconden) - Sluit de rode laadklem eerst aan op de pluspool (+) van de accu van het voertuig, en sluit vervolgens de zwarte laadklem aan op de negatieve pool (-) van de accu van het voertuig. De laadklemmen moeten een stevig en goed contact maken met de accupolen. Zorg ervoor dat de accupolen niet vuil of geoxideerd zijn. - Start de motor. Laat de startmotor niet langer dan 6 seconden draaien. Indien de startpoging niet succesvol is geweest, wacht dan minimaal 3 minuten om een volgende startpoging te doen. Controleer het display op de SC800A. Stop met starten na 3 mislukte startpogingen en controleer uw voertuig of andere mankementen de oorzaak zijn van het niet starten van uw voertuig. - Als de motor is gestart maak dan binnen 30 seconden eerst de zwarte laadklem (min (-)) en vervolgens de rode laadklem (plus (+)) los van de accu van het voertuig.

Als het apparaat geen reactie laat zien nadat de aan / uit-knop (3) is gedrukt, dan is de beveiliging tegen onderspanning actief en moet het apparaat met hulp van de 12V-ingang of de 5V USB-ingang opgeladen worden. Zorg altijd voor een opgeladen interne backup- accu om zo nodig de starthulp met volle capaciteit te kunnen benutten en de levensduur van het apparaat te verlengen. FOUTEN HERSTELLEN32

Model Mobiele starthulp SC800A Toepassingsgebied: Let op: dit is slechts een aangegeven referentie. De daadwerkelijke belasting van het apparaat is afhankelijk van het type en de fabrikant van het voertuig, de ouderdom en de conditie van de accu en de omgevingstemperatuur Starthulp voor 12V motorvoertuigen met een benzine motor met maximaal 3000 cc of een dieselmotor met 2500 cc. Max. vermogen / Piekstroom 12V: 400A / 800A Ingang

USB 5V DC 2A, 12V 10A

Condensatoren 5x350F Accu 6000mAh Laadduur 1 minuut (accu) 4 minuten (back-up accu intern) 2 minuten (aanstekeringang voertuig) 20 minuten (USB) Gewicht 1300g Afmetingen (l x b x h) 250 x 120 x 50 mm Toegestane omgevingstemperatuur bij gebruik -40°C - 65°C (-40 bis +149 °F)

Dit product mag in de landen van de EU worden verhandeld.

Onbruikbare of defecte elektronische producten mogen niet met huishoudelijk afval worden weggegooid. Voer deze apparaten af op de door de gemeente aangegeven manier of vraag uw dealer

Garantie wordt verleend op fabricagefouten en schade aan materialen. Indien een beroep Pro-User geeft een garantie van 2 jaar gerekend vanaf de aankoopdatum. De garantie is niet overdraagbaar wordt gedaan op garantie brengt u het apparaat met de aankoopbon naar uw vakhandelaar of aan een geautoriseerde vertegenwoordiger van Pro-User. De garantie is nietig als het apparaat is beschadigd, of als er sprake is van ondeskundig gebruik of als er onprofessionele reparaties zijn uitgevoerd door onbevoegden. Indien garantie wordt toegekend zal Pro-User het apparaat repareren of vervangen. Pro- User is niet verantwoordelijk voor vervolgschades of andere onaangenaamheden. TECHNISCHE SPECIFICATIE
