Producttype	Medische infraroodthermometer
Merk	Scala
Model	SC 53 FH
Gebruik	Meten van lichaamstemperatuur op het voorhoofd en in het oor
Technologie	Infraroodsensor
Meetbereik (lichaam)	35°C tot 42°C
Meetbereik (omgeving)	15°C tot 35°C
Nauwkeurigheid	±0,2°C tussen 35°C en 42°C
Resolutie	0,1°C
Geheugen	Laatste 10 metingen
Voeding	1 CR2032-batterij
Levensduur	Ongeveer 2 jaar (klok en omgevingsthermometer)
Klok	Kwarts geïntegreerd
Display	LCD
Bedrijfsomstandigheden	15°C tot 35°C, RV ≤95%
Opslagomstandigheden	-25°C tot 55°C, RV ≤95%
Gewicht	Ongeveer 45 g (inclusief batterij)
Reiniging	Alcoholpadjes voor de behuizing, alcohol wattenstaafje voor de sensor
Veiligheid	Individueel gebruik voor het oor, niet gebruiken bij ontsteking
Garantie	2 jaar (materiaal-/productiefouten)
Conformiteit	CE (SGS Finke), MD (medisch hulpmiddel)
Meegeleverde accessoires	CR2032-batterij, dop voor voorhoofdsmeting, tafelstandaard
Afvalverwijderingsinstructies	Volg de lokale regelgeving voor AEEA en batterijen

Veelgestelde vragen - SC 53 FH Scala

Hoe verander ik de meetmodus (oor/voorhoofd)?

Vanaf de klokweergave drukt u op de knop Aan/Scan. Er verschijnt een knipperend symbool (^2 voor oor, ^2 voor voorhoofd). Druk opnieuw om te schakelen zolang het symbool knippert. De modus wordt na enkele seconden opgeslagen.

Hoe reinig ik de thermometer?

Gebruik alcoholpadjes (gazen doordrenkt met alcohol) om het hele apparaat te reinigen. Voor de infraroodsensor gebruikt u een wattenstaafje gedoopt in alcohol. Dompel het apparaat nooit onder in water.

Wat te doen als het symbool voor bijna lege batterij verschijnt?

Vervang de batterij door een nieuwe CR2032-batterij. Open het batterijvak aan de achterzijde door op de stop te drukken met een puntig voorwerp, plaats dan de batterij met de juiste polariteit. Sluit het vak tot het vastklikt.

Hoe stel ik de klok in?

Open het batterijvak, druk meerdere keren op de knop voor tijdinstelling tot de uren knipperen. Gebruik de knop Aan/Scan om de uren in te stellen. Druk opnieuw op de instelknop om de minuten te laten knipperen, stel ze in met Aan/Scan. Een laatste druk op de instelknop bevestigt en de klok geeft afwisselend de tijd en omgevingstemperatuur weer.

Hoe raadpleeg ik de opgeslagen metingen?

Zet het apparaat aan met de knop Aan/Scan, druk dan op de knop Memory aan de achterzijde. De laatste meting (positie 0) wordt weergegeven. Elke volgende druk geeft de vorige meting weer (positie 1, 2, ... tot 9). Het geheugen wordt gewist als de batterij wordt verwijderd.

Wat is de nauwkeurigheid van de thermometer?

De nauwkeurigheid is ±0,2°C in het bereik van 35°C tot 42°C voor lichaamsmeting. Voor omgevingstemperaturen is de nauwkeurigheid niet gespecificeerd, maar de thermometer is ontworpen voor huishoudelijk gebruik.

Kan de thermometer worden gebruikt bij zuigelingen?

Meting in het oor wordt pas aanbevolen vanaf 6 maanden. Voor jongere zuigelingen gebruikt u de meting op het voorhoofd. De meting moet door een volwassene worden uitgevoerd.

Wat betekenen de symbolen op het scherm?

De symbolen omvatten: graden Celsius, indicator voor lopende meting, modus oor/voorhoofd, geheugennummer (0-9), bijna lege batterij en klokmodus. Raadpleeg de handleiding voor een volledige uitleg.

Hoe meetfouten voorkomen?

Voor de meting moeten de patiënt en het apparaat gedurende 30 minuten in dezelfde ruimte zijn. Vermijd metingen na sport, een bad of terugkeer van buiten. Reinig de sensor na elk gebruik. Voor het oor, verwijder indien nodig oorsmeer.

Wat zijn de belangrijke veiligheidsmaatregelen?

Gebruik de thermometer alleen voor het beoogde doel (lichaamstemperatuur). Dompel hem niet onder. Voor meting in het oor, gebruik het apparaat slechts voor één persoon om infecties te voorkomen. Niet gebruiken bij ontsteking of letsel aan het oor. Raadpleeg een arts voordat u een behandeling wijzigt.

GEBRUIKSAANWIJZING SC 53 FH Scala

Oor- en voorhoofdthermometer SC 53 FH

Gebruiksaanwijzing

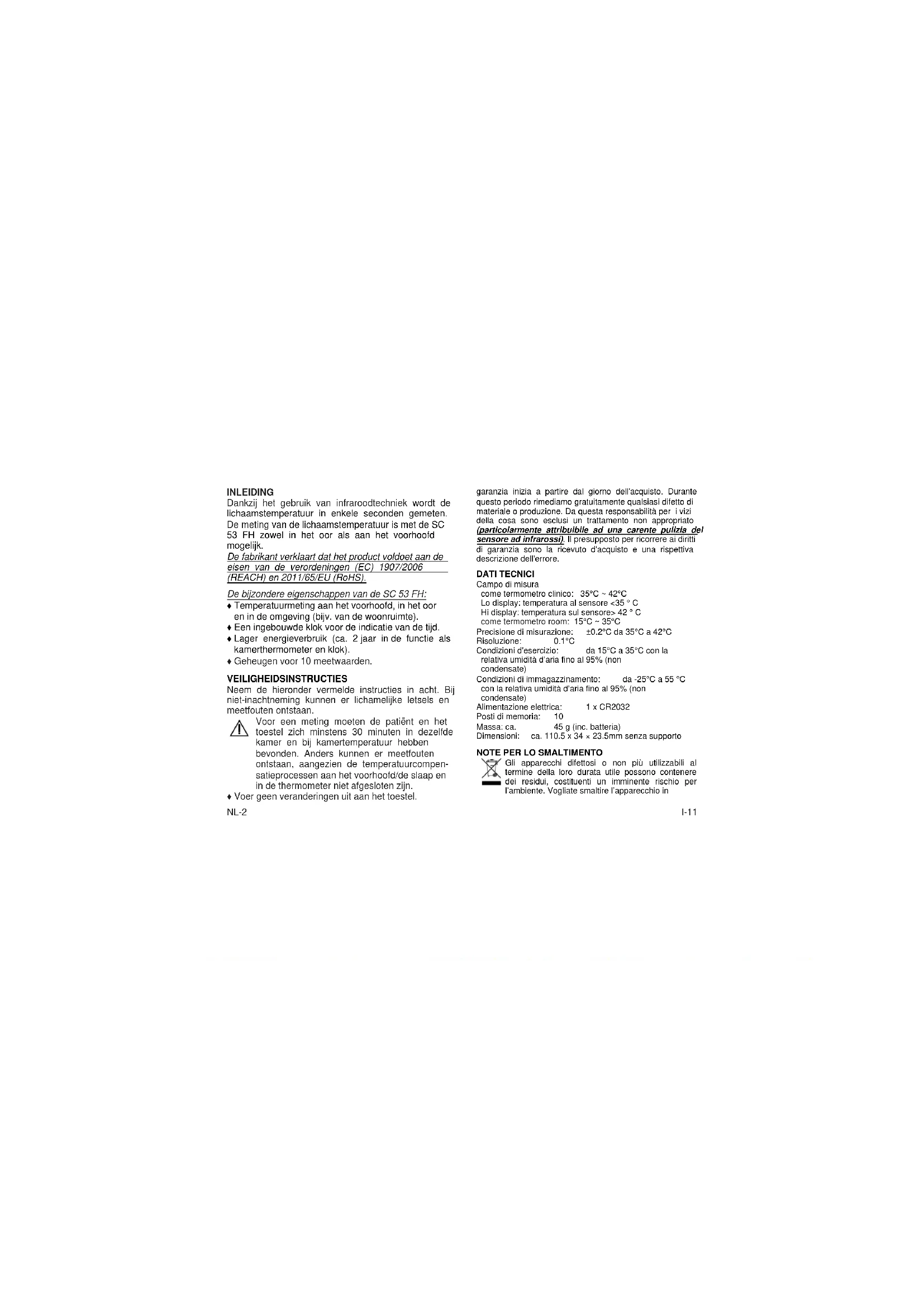

INLEIDING

Dankzij het gebruik van infraroodtechniek wordt de lichaamstemperatuur in enkele seconden gemeten. De meting van de lichaamstemperatuur is met de SC 53 FH zowel in het oor als aan het voorhoofd mogelijk.

De fabrikant verklaart dat het product voldoet aan de eisen van de verordeningen (EC) 1907/2006 (REACH) en 2011/65/EU (RoHS).

De bijzondere eigenschappen van de SC 53 FH:

♦ Temperatuurmeting aan het voorhoofd, in het oor en in de omgeving (bijv. van de woonruimte).
♦ Een ingebouwde klok voor de indicatie van de tijd.
♦ Lager energieverbruik (ca. 2 jaar in de functie als kamerthermometer en klok).
♦ Geheugen voor 10 meetwaarden.

VEILIGHEIDSINSTRUCTIES

Neem de hieronder vermelde instructies in acht. Bij niet-inachtneming kunnen er lichamelijke letsels en meetfouten ontstaan.

⚠ Voor een meting moeten de patiënt en het toestel zich minstens 30 minuten in dezelfde kamer en bij kamertemperatuur hebben bevonden. Anders kunnen er meetfouten ontstaan, aangezien de temperatuurcompensatieprocessen aan het voorhoofd/de slaap en in de thermometer niet afgesloten zijn.

♦ Voer geen veranderingen uit aan het toestel.

NL-2

♦ Zorg ervoor dat de infraroodsensor na iedere meting in het oor wordt gereinigd.
♦ Vermijd direct vingercontact met de infraroodsensor.
- Het is aan te bevelen om bij verschillende meetresultaten de hoogste meetwaarde te accepteren.
♦Stel het toestel niet bloot aan extreme temperaturen, hoge luchtvochtigheid of directe zonnestralen.
♦ Vermijd extreme stoten en laat het toestel niet vallen.
♦Vermijd een meting van de lichaamstemperatuur binnen minder dan 30 minuten na een sportieve activiteit, het nemen van een bad of terugkeer uit open lucht.
- Om het milieu te beschermen, dient u de instructies voor afvalverwerking (zie pagina 11) in acht te nemen.
- Gebruik de thermometer alleen voor het voorziene gebruiksdoeleinde.
♦Verander uw medicijngebruik of andere maatregelen pas na overleg met uw behandelende arts.

GEBRUIKSDOELEINDE

De SC 53 FH is uitsluitend voorzien voor de meting van de menselijke lichaamstemperatuur aan het voorhoofd en in het oor.

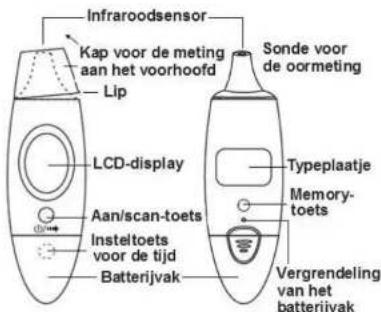

TOESTELBESCHRIJVING

Infraroodsensor Kap voor de meting aan het voorhoofd Lip Sonde voor de oormeting LCD-display Typeplaatje Memory- toets Aan/scan-toets Insteltoets voor de tijd Batterijvak Vergrendeling van het batterijvak

BEDIENINGSHANDLEIDING

Trek de isolatiestrip uit het batterijvak. Op het display worden kort alle indicaties weergegeven.

1. Instellen van de tijd

Leg de SC 53 FH zodanig op een vaste ondergrond (tafel), dat de achterkant naar boven gericht is. Druk de vergrendeling voor het batterijvak (met een scherp voorwerp) ca. 1 mm in de behuizing en verwijder daarbij gelijktijdig de afdekking van het batterijvak.

NL-4

Aan de andere kant van de thermometer in het batterijvak wordt de insteltoets voor de tijd zichtbaar. Druk eventueel meermaals op deze toets tot de uren knipperen. Met de aan/scan-toets kunt u de uren instellen. Druk nog een keer op de insteltoets voor de tijd en de minuten knipperen. Met de aan/scan-toets kunt u de minuten instellen. Druk nog een keer op de insteltoets voor de tijd en de instelling is voltooid. Het toestel bevindt zich nu in de rusttoestand en geeft afwisselend de tijd en de omgevingstemperatuur weer.

Breng de afdekking van het batterijvak opnieuw aan. Deze moet hoorbaar en merkbaar vergrendelen.

1. Bewaring van de SC 53 FH

Nadat u de tijd hebt ingesteld, plaatst u het toestel in de meegeleverde houder. Zo hebt u een mooie klok met thermometer.

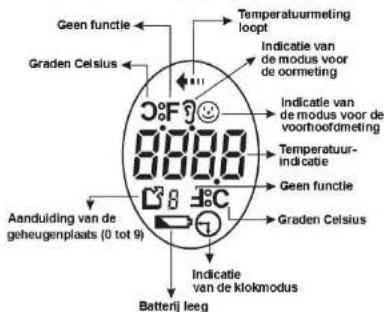

HET LCD-DISPLAY / Verklaring van de symbolen

Geen functie Graden Celsius 30°F 8000.0 Aanduiding van de geheugenplaats (0 tot 9) Indicatie van de modus voor de oormeting Indicatie van de modus voor de voorhoordmeting Temperatuur-indicate Geen functie Graden Celsius Indicatie van de klokmodus Batterij leeg

DE METING IN HET OOR

Houd rekening met het volgende:

• Sommige mensen hebben licht verschillende temperaturen in hun linker en rechter oor. Meet daarom altijd in hetzelfde oor.
• De meting in het oor bij kinderen mag alleen worden uitgevoerd door volwassenen.
• Een meting bij zuigelingen is pas mogelijk vanaf een leeftijd van 6 maanden. Bij zuigelingen jonger dan 6 maanden is de gehoorgang nog erg smal en zou de meting pijn kunnen veroorzaken.

NL-6

• Alcune persone presentano lievi differenze di temperatura fra l'orecchio sinistro e destro. Pertanto, è necessario misurare sempre nello stesso orecchio.
• La misurazione nell'orecchio di bambini piccoli dovrebbe avvenire solo da parte di adulti.

• Una misurazione in poppanti è possibile solo a partire da un'età di sei mesi. Per i poppanti inferiori a 6 mesi

• De meting mag niet worden uitgevoerd bij ontstekingsaandoeningen aan het oor. Hetzelfde geldt wanneer er gehoorschade (bijv. schade aan het trommelvlies) opgetreden is of wanneer het oor zich in de genezingsfase bevindt na een operatieve ingreep.

• Wanneer de SC 53 FH wordt gebruikt als oorthermometer, moet hij omwille van hygiënische redenen beperkt blijven tot één persoon.
• Wanneer u op een oor hebt gelegen, kan de temperatuur lichtjes verhoogd zijn. Wacht dan eventjes of meet in het andere oor.
• Oorsmeer beïnvloedt de meting. U moet het oor dan voor de meting reinigen.

Meting van de lichaamstemperatuur in het oor „ ^1 “: Druk de kap voor de meting tegen het voorhoofd aan de lip naar boven. Uitgaande van de tijdindicatie drukt u op de aan/scan-toets. Op het display worden alle segmenten weergegeven. Daarna verschijnt er een knipperend „ ^2 “ of „ ^3 Zolang het symbool knippert, kunnen u wisselen tussen beide.

Dan wordt de laatst gemeten temperatuur weergegeven. Aansluitend volgt er een piepgeluid en de thermometer is klaar voor de meting als oorthermometer.

Steek de sonde voor de oormeting voorzichtig in de gehoorgang. Druk kort op de aan/scan-toets. Na 2 tot 3 seconden geeft het piepgeluid het einde van de meting aan. Bij het insteken van de

sonde trekt u de oorschelp schuin naar achter, om de kromming van de gehoorgang een beetje te compenseren. De thermometer

mag niet te ver in het oor worden gestoken, om letsels te vermijden. Steek de thermometer slechts zo ver in het oor dat u het nog aangenaam vindt.

DE METING AAN HET VOORHOOFD

Meting van de lichaamstemperatuur aan het voorhoofd „©“.

Nadat u het toestel hebt ingesteld op de meting aan het voorhoofd, raakt u met een aangebrachte kap voor de meting aan het voorhoofd een slaap aan. De infraroodsensor moet contact hebben met de huid

Daarna drukt u op de aan/scan-toets (en houdt u deze ingedrukt). U gaat nu met de infraroodsensor (altijd met huidcontact) over het voorhoofd naar de andere slaap. Laat nu de aan/scantoets los. Het einde van de meting wordt aangegeven met een piepgeluid.

NL-8

Houd er rekening mee dat de voorhoofdtemperatuur kan worden beïnvloed door uitwendige klimatologische omstandigheden. Wanneer u twijfelt aan het meetresultaat, aarzel dan niet om de lichaamstemperatuur te meten in het oor.

HET MEETWAARDENGEHEUGEN

U kunt tot 10 opgeslagen meetwaarden oproepen uit het geheugen.

Druk op de aan/scan-toets en vervolgens op de memory-toets op de achterzijde van het toestel. De laatst gemeten waarde wordt weergegeven (geheugenplaats 0). Bij een volgende druk op de memory-toets wordt de voorlaatste meetwaarde (geheugenplaats 1) weergegeven, enz. Op geheugenplaats 9 staat de oudste waarde, die bij een nieuwe meting dan verloren gaat, aangezien alle opgeslagen waarden een geheugenplaats opschuiven.

Bij het verwijderen van de batterij wordt het geheugen gewist.

MICROBACTERIÈLE CONTAMINATIE

Het gebruik van de SC 53 FH als oorthermometer moet omwille van hygiënische redenen beperkt blijven tot één persoon.

Zo kunt u mogelijk de verspreiding van infectieziekten vermijden. Ondanks reiniging en ontsmetting kunt u de eventuele verspreiding van bacteriën niet verhinderen.

VERVANGEN VAN DE BATTERIJ

Wanneer op het display het symbool „Verschijnt, dan is een batterijwissel noodzakelijk. Vervang de batterij (CR 2032). Open het batterijvak zoals beschreven op pagina 5 "Instellen van de tijd". Let bij het plaatsen van de nieuwe batterij op de inbouwpositie.

MEETTECHNISCHE CONTROLE

Een controle van de meetnauwkeurlgheld van de SC 53 FH is normaal gezien niet nodig. Voor toestellen die worden gebruikt in de medische praktijk, schrijft de actuele richtlijn Inzake medische hulpmiddelen een meettechnische controle na 2 jaar voor.

REINIGING EN DESINFECTIE

ledere apotheek biedt alcoholdoekjes (alcoholpads) aan van verschillende fabrikanten, waarmee het toestel compleet kan worden schoongeveegd. Gebruik voor de infraroodsensor een in alcohol gedrenkt wattenstaafje.

GARANTIECLAIMS

In de Europese Unie legt de richtlijn 1999/44/EG een verjaringstermijn van twee jaar vast voor garantieclaims. De garantieperiode begint op de dag van de

NL-10

aankoop. Gedurende deze periode herstellen wij gratis alle materiaal- of productiefouten. Uitgezonderd van de aansprakelijkheid voor gebreken zijn beschadigingen die het gevolg zijn van een onoordeelkundige behandeling (in het bijzonder door een gebrekkige reiniging van de infrarood-sensor). De voorwaarde om gebruik te kunnen maken van de garantie zijn het aankoopbewijs en een beschrijving van het defect.

TECHNISCHE GEGEVENS

Meetbereik als koortsthermometer: 35°C \~ 42°C Lo-weergave: temperatuur bij sensor <35 °C Hi weergave: temperatuur bij sensor > 42 °C als een kamer thermometer: 15°C \~ 35°C

Meetnauwkeurigheid: ±0.2°C van 35°C tot 42°C Displayresolutie: 0.1°C

Gebruiksomstandigheden: 15°C tot 35°C bij een rel. luchtvochtigheid tot 95% (niet condenserend) Opslagomstandigheden: -25 tot 55 °C bij een rel. luchtvochtigheid tot 95% (niet condenserend)

Stroomvoorziening: 1 x CR2032

Geheugenplaatsen: 10

Gewicht: ca. 45 g (inclusief batterij) Afmetlingen: ca. 110.5 x 34 x 23.5mm (H×B×D)

Defecte toestellen of toestellen die na het einde van de gebruiksduur buiten gebruik worden gesteld, kunnen restanten bevatten die een risico kunnen vormen voor het milieu. Voer het toestel correct af via een gemeentelijk inzamelpunt voor afgedankte elektrische apparatuur.

Batterijen moeten correct worden afgevoerd. Bij verkoop-punten van batterijen en bij gemeentelijke inzamelpunten vindt u speciale alvalcontainers voor lege batterijen.

VERKLARING VAN DE SYMBOLEN

	Fabrikant
CE0598	Het CE-keuermerk staat in verband met de EU-richtlijn 03/42/EEC
MD	Medisch apparaat
EC REP	EU-vertegenwoordiger
	Toepassingsdeel type BF
	Aan/scan-toets
	Limieten voor vochtigheid
	Grenzen voor de temperatuur
	Aanwijzingen voor afvalverwerking
	Productiemaand en -jaar
	Gebruiksaanwijzing lezen!

Model no. TS8

AviTA Corporation
