Produkttyp	Medizinisches Infrarot-Thermometer
Marke	Scala
Modell	SC 53 FH
Verwendung	Messung der Körpertemperatur an Stirn und Ohr
Technologie	Infrarotsensor
Messbereich (Körper)	35°C bis 42°C
Messbereich (Umgebung)	15°C bis 35°C
Genauigkeit	±0,2°C zwischen 35°C und 42°C
Auflösung	0,1°C
Speicher	letzte 10 Messungen
Stromversorgung	1 CR2032-Batterie
Batterielebensdauer	ca. 2 Jahre (Uhr und Umgebungsthermometer)
Uhr	integrierte Quarzuhr
Anzeige	LCD
Betriebsbedingungen	15°C bis 35°C, rF ≤95%
Lagerbedingungen	-25°C bis 55°C, rF ≤95%
Gewicht	ca. 45 g (inkl. Batterie)
Reinigung	Alkoholtupfer für das Gehäuse, alkoholgetränkter Wattestäbchen für den Sensor
Sicherheit	Einmalgebrauch für das Ohr, nicht bei Entzündungen verwenden
Garantie	2 Jahre (Material-/Herstellungsfehler)
Konformität	CE (SGS Finke), MD (Medizinprodukt)
Mitgeliefertes Zubehör	CR2032-Batterie, Kappe für Stirnmessung, Tischständer
Entsorgungshinweise	lokale Vorschriften für Elektroschrott und Batterien beachten

Häufig gestellte Fragen - SC 53 FH Scala

Wie ändere ich den Messmodus (Ohr/Stirn)?

Drücken Sie bei der Uhranzeige die Taste Ein/Scan. Ein blinkendes Symbol erscheint (^2 für Ohr, ^2 für Stirn). Drücken Sie erneut, um zu wechseln, solange das Symbol blinkt. Der Modus wird nach einigen Sekunden gespeichert.

Wie reinige ich das Thermometer?

Verwenden Sie Alkoholtupfer (mit Alkohol getränkte Gaze), um das gesamte Gerät zu reinigen. Für den Infrarotsensor verwenden Sie ein mit Alkohol getränktes Wattestäbchen. Tauchen Sie das Gerät niemals in Wasser.

Was tun, wenn das Symbol für schwache Batterie erscheint?

Ersetzen Sie die Batterie durch eine neue CR2032-Batterie. Öffnen Sie das Batteriefach auf der Rückseite, indem Sie mit einem spitzen Gegenstand auf die Verriegelung drücken. Legen Sie die Batterie polrichtig ein. Schließen Sie das Fach, bis es einrastet.

Wie stelle ich die Uhr ein?

Öffnen Sie das Batteriefach, drücken Sie mehrmals die Zeiteinstelltaste, bis die Stunden blinken. Stellen Sie die Stunden mit der Taste Ein/Scan ein. Drücken Sie erneut die Zeiteinstelltaste, um die Minuten blinken zu lassen, und stellen Sie sie mit Ein/Scan ein. Ein letzter Druck auf die Zeiteinstelltaste bestätigt, und die Uhr zeigt abwechselnd Uhrzeit und Umgebungstemperatur an.

Wie rufe ich die gespeicherten Messungen ab?

Schalten Sie das Gerät mit der Taste Ein/Scan ein und drücken Sie dann die Memory-Taste auf der Rückseite. Die letzte Messung (Position 0) wird angezeigt. Jeder weitere Tastendruck zeigt die vorherige Messung (Position 1, 2, ... bis 9). Der Speicher wird gelöscht, wenn die Batterie entfernt wird.

Wie genau ist das Thermometer?

Die Genauigkeit beträgt ±0,2°C im Bereich von 35°C bis 42°C für die Körpermessung. Für Umgebungstemperaturen ist die Genauigkeit nicht spezifiziert, aber das Thermometer ist für den Hausgebrauch ausgelegt.

Kann das Thermometer bei Säuglingen verwendet werden?

Die Messung im Ohr wird erst ab 6 Monaten empfohlen. Bei jüngeren Säuglingen verwenden Sie die Stirnmessung. Die Messung sollte von einem Erwachsenen durchgeführt werden.

Was bedeuten die Symbole auf dem Display?

Die Symbole umfassen: Grad Celsius, Messindikator, Ohr-/Stirnmodus, Speichernummer (0-9), schwache Batterie und Uhrmodus. Eine vollständige Erklärung finden Sie in der Bedienungsanleitung.

Wie vermeide ich Messfehler?

Vor der Messung müssen Patient und Gerät seit 30 Minuten im selben Raum sein. Vermeiden Sie Messungen nach Sport, Baden oder Rückkehr von draußen. Reinigen Sie den Sensor nach jedem Gebrauch. Für das Ohr reinigen Sie gegebenenfalls Ohrenschmalz.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Verwenden Sie das Thermometer nur bestimmungsgemäß (Körpertemperatur). Tauchen Sie es nicht ein. Für die Ohrmessung reservieren Sie das Gerät für eine Person, um Infektionen zu vermeiden. Verwenden Sie es nicht bei Entzündungen oder Verletzungen des Ohrs. Konsultieren Sie einen Arzt, bevor Sie eine Behandlung ändern.

BEDIENUNGSANLEITUNG SC 53 FH Scala

Ruhlsdorfer Str. 95. 14532 Stahnsdorf

www.scala-electronic.de

Ohr- und Stirn-Thermometer SC 53 FH

Gebrauchsanweisung

EINLEITUNG

Durch Verwendung der Infrarot-Technik erfolgt die Körpertemperaturmessung sekundenschnell. Die Messung der Körpertemperatur ist mit den SC 53 FH sowohl im Ohr als auch an der Stirn möglich. Der Hersteller erklärt, dass das Produkt den Anforderungen der Verordnungen (EG) 1907/2006 (REACH) und 2011/65/EU (RoHS) entspricht.

Die besonderen Eigenschaften des SC 53 FH: ♦ Temperaturmessung an der Stirn, im Ohr und in der Umgebung (z.B. des Wohnraumes). ♦ Eine eingebaute Quarzuhr zur Anzeige der Uhrzeit. ♦ Geringer Energieverbrauch (ca. 2 Jahre in der Funktion als Raumthermometer und Uhr). ♦ Speicher für 10 Messwerte.

SICHERHEITSHINWEISE

Bitte beachten Sie die nachfolgend aufgeführten Hinweise. Bei Nichtbeachtung kann es zu Verletzungen und Fehlmessungen kommen.

Vor einer Messung müssen sich Patient und Gerät mindestens 30 Minuten im gleichen Raum und bei Raumtemperatur aufgehalten haben. Ansonsten kann es zu Messfehlern kommen, da Temperaturausgleichsvorgänge an der Stirn/Schläfe und im Thermometer nicht abgeschlossen sind. ♦ Nehmen Sie am Gerät keine Veränderungen vor. ♦ Achten Sie darauf, den Infrarot-Sensor nach jeder Messung im Ohr zu reinigen.

D-2

TEKNİK VERİLER

♦ Vermeiden Sie den direkten Fingerkontakt mit dem Infrarot-Sensor.
Es wird empfohlen, bei unterschiedlichen Messergebnissen den höchsten Messwert zu akzeptieren.
♦ Setzen Sie das Gerät nicht extremen Temperaturen, hoher Luftfeuchtigkeit oder direkter Sonneneinstrahlung aus.
♦ Vermeiden Sie extreme Stöße oder das Fallenlassen des Gerätes.
♦ Vermeiden Sie eine Messung der Körpertemperatur in weniger als 30 Minuten nach sportlicher Aktivität, Baden oder der Rückkehr aus dem Freien.
♦ Um die Umwelt zu schützen, beachten Sie bitte die Entsorgungshinweise (Siehe Seite D-11.)
- Bitte benutzen Sie das Thermometer nur für den vorgesehenen Verwendungszweck.
♦Verändern Sie erst nach Rücksprache mit Ihrem behandelnden Arzt eine Medikamenteneinnahme bzw. andere Maßnahmen.

ZWECKBESTIMMUNG

Das SC 53 FH ist ausschließlich zur Messung der menschlichen Körpertemperatur an der Stirn und im Ohr vorgesehen.

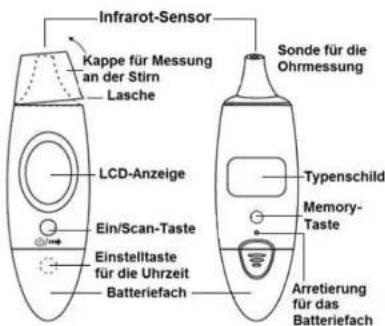

GERÄTEBESCHREIBUNG

Infrarot-Sensor Kappe für Messung an der Stirn Lasche LCD-Anzeige Ein/Scan-Taste Einstelltaste für die Uhrzeit Batteriefach Sonde für die Ohrmessung Typenschild Memory- Taste Arretierung für das Batteriefach

BEDIENUNGSANLEITUNG

Ziehen Sie den Isolierstreifen aus dem Batteriefach heraus. Im Display werden kurz alle Anzeigen angezeigt.

1. Einstellen der Uhrzeit Legen Sie das SC 53 FH so auf eine feste Unterlage (Tisch), dass die Rückansicht nach oben zeigt. Drücken Sie die Arretierung für das Batteriefach (mit einem spitzen Gegenstand) ca. 1 mm ins Gehäuse

ÖLÇÜM DEĞERİ BELLEĞI

und ziehen dabei gleichzeitig die Batteriefach-abdeckung ab. Auf der anderen Seite des Thermometers im Batteriefach wird die Einstelltaste für die Uhrzeit sichtbar. Drücken Sie ggf. mehrmals auf diese Taste bis die Stunden blinken. Mit der Ein/Scan-Taste können Sie die Stunden einstellen. Ein weiterer Druck auf die Einstelltaste für die Uhrzeit und die Minuten blinken. Mit der Ein/Scan-Taste können Sie die Minuten einstellen. Ein weiterer Druck auf die Einstelltaste für die Uhrzeit und die Einstellung ist abgeschlossen. Das Gerät befindet sich jetzt im Ruhezustand und zeigt die Uhrzeit und die Umgebungstemperatur abwechselnd an.

Setzen Sie die Batteriefachabdeckung wieder auf. Sie muss hörbar und spürbar einrasten.

1. Aufbewahrung des SC 53 FH Nachdem Sie die Uhrzeit eingestellt haben, stellen Sie das Gerät in die mitgelieferte Aufnahme. Sie haben so eine attraktive Uhr mit Thermometer.

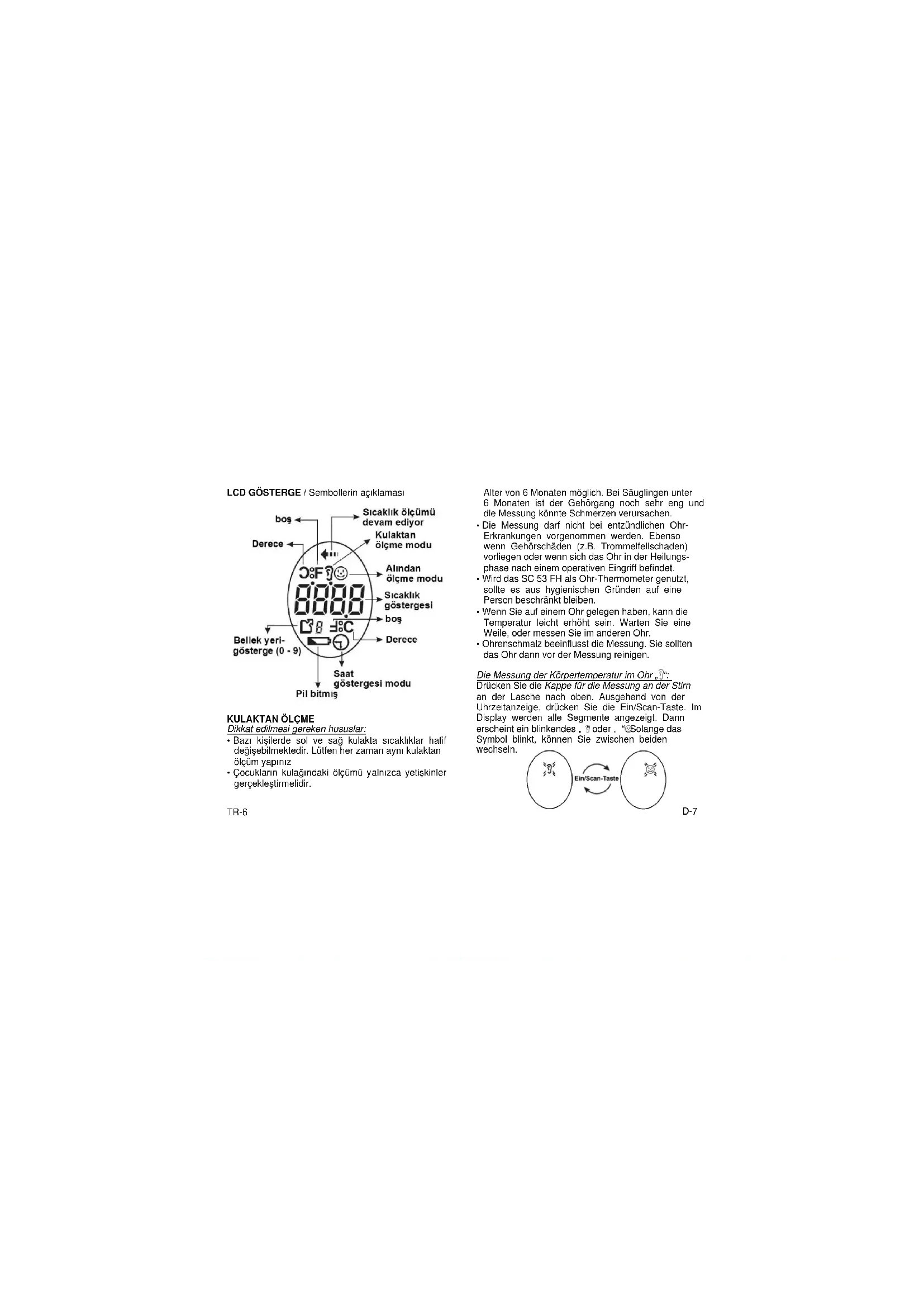

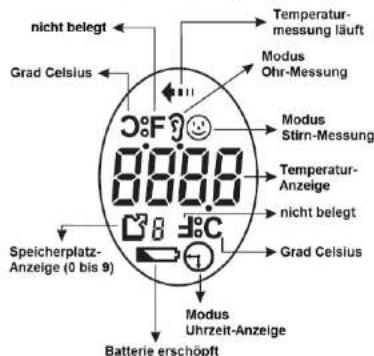

DIE LCD-ANZEIGE / Erläuterung der Symbole

nicht belegt Grad Celsius Temperatur- messung läuft Modus Ohr-Messung Modus Stirn-Messung Temperatur- Anzeige nicht belegt Grad Celsius Speicherplatz- Anzeige (0 bis 9) Modus Uhrzeit-Anzeige Batterie erschöpft

DIE MESSUNG IM OHR

Zur Beachtung.

Alter von 6 Monaten möglich. Bei Säuglingen unter 6 Monaten ist der Gehörgang noch sehr eng und die Messung könnte Schmerzen verursachen.

• Die Messung darf nicht bei entzündlichen Ohr-Erkrankungen vorgenommen werden. Ebenso wenn Gehörschäden (z.B. Trommelfellschaden) vorliegen oder wenn sich das Ohr in der Heilungsphase nach einem operativen Eingriff befindet.
- Wird das SC 53 FH als Ohr-Thermometer genutzt, sollte es aus hygienischen Gründen auf eine Person beschränkt bleiben.
- Wenn Sie auf einem Ohr gelegen haben, kann die Temperatur leicht erhöht sein. Warten Sie eine Weile, oder messen Sie im anderen Ohr.
- Ohrenschmalz beeinflusst die Messung. Sie sollten das Ohr dann vor der Messung reinigen.

Die Messung der Körpertemperatur im Ohr „?“: Drücken Sie die Kappe für die Messung an der Stirn an der Lasche nach oben. Ausgehend von der Uhrzeitanzeige, drücken Sie die Ein/Scan-Taste. Im Display werden alle Segmente angezeigt. Dann erscheint ein blinkendes „?“ oder „?“Solange das Symbol blinkt, können Sie zwischen beiden wechseln.

Stellen Sie das blinkende Ohr ein. Dann wird die zuletzt gemessene Temperatur nochmal angezeigt. Anschließend erfolgt ein Piep-Ton und das Thermometer ist als Ohr-Thermometer messbereit. Führen Sie die Sonde für die Ohrmessung vorsichtig in den Gehörgang ein. Drücken Sie kurz die Ein/Scan-Taste. Nach 2 bis 3 Sekunden zeigt der Piep-Ton das Messende an. Beim Einführen der Sonde ziehen Sie die Ohrmuschel schräg nach hinten, um die Krümmung des Gehörganges etwas auszugleichen. Das Thermometer darf nicht zu weit in das Ohr gesteckt werden, um Verletzungen zu vermeiden. Stecken Sie das Thermometer nur so weit ins Ohr, wie Sie es als angenehm empfinden.

DIE MESSUNG AN DER STIRN

Messung der Körpertemperatur an der Stirn. 20: Nachdem Sie das Gerät auf die Messung an der Stirn eingestellt haben, berühren Sie mit aufgesteckter Kappe für die Messung an der Stirn eine Schläfe. Der Infrarot-Sensor muss Hautkontakt haben. Dann drücken Sie die Ein/Scan-Taste (und halten sie gedrückt). Sie ziehen jetzt den Infrarot-Sensor (immer mit Hautkontakt) über die Stirn zur anderen Schläfe. Lassen Sie nun die Ein/Scan-Taste los. Das Messende wird mit einem Piep-Tor angezeigt. D-8

Bitte beachten Sie, dass die Stirntemperatur durch äußere klimatische Bedingungen beeinflusst werden kann. Wenn Sie Zweifel am Messergebnis haben, zögern Sie nicht, im Ohr die Körpertemperatur zu ermitteln.

DER MESSWERTSPEICHER

Sie können bis zu 10 gespeicherte Messwerte aus dem Speicher abrufen.

Drücken Sie die Ein/Scan-Taste und anschließend auf Memory-Taste auf der Rückseite des Gerätes.

Der zuletzt gemessene Wert wird angezeigt (Speicherplatz 0). Ein weiterer Tastendruck auf die Memory-Taste zeigt den vorletzten Messwert

(Speicherplatz 1) an, usw. Auf Speicherplatz 9 steht der älteste Wert, der bei einer erneuten Messung verloren geht, da alle gespeicherten Werte einen Speicherplatz weiter rücken.

Ein Entfernen der Batterie löscht den Speicher.

MIKROBAKTERIELLE KONTAMINATION

Die Nutzung des SC 53 FH als Ohr-Thermometer sollte aus hygienischen Gründen auf eine Person beschränkt sein.

Sie vermeiden so möglicherweise die Verbreitung von Infektionskrankheiten. Trotz Reinigung und Desinfektion können Sie die mögliche Ausbreitung von Keimen nicht verhindern.

BATTERIEWECHSEL

Erscheint im Display das Symbol „, ist ein Batteriewechsel nötig. Ersetzen Sie die Batterie (CR 2032). Öffnen Sie das Batteriefach wie auf Seite 5 "Einstellen der Uhrzeit" beschrieben. Achten Sie beim Einsetzen der neuen Batterie auf die Einbaulage.

MESSTECHNISCHE KONTROLLE

Eine Überprüfung der Messgenauigkeit des SC 53 FH ist im Regelfall nicht erforderlich. Für Geräte, die in der medizinischen Praxis Verwendung finden, ist eine messtechnische Kontrolle nach 2 Jahren vorgeschrieben.

REINIGUNG UND DESINFEKTION

Jede Apotheke führt Alkoholtupfer (Alkoholpads) verschiedener Anbieter, mit denen das Gerät komplett abgewischt werden kann. Benutzen Sie für den Infrarot-Sensor ein in Alkohol getränktes Wattestäbchen.

ANSPRÜCHE AUS MÄNGELN

In der EU bestimmt die Richtlinie 1999/44/EG eine Verjährungsfrist für Ansprüche aus Mängeln (Gewährleistung) von zwei Jahren. Die Gewähr-

leistungszeit beginnt mit dem Tag des Kaufes. In dieser Zeit beheben wir kostenlos alle Material- oder Herstellfehler. Von der Mängelhaftung ausgenommen sind Schäden, die auf unsachgemäßer Behandlung

(besonders durch mangelhafte Reinigung des Infrarot-Sensors) beruhen. Voraussetzung für die Inanspruchnahme der Gewährleistung sind der Kaufbeleg und eine Fehlerbeschreibung.

TECHNISCHE DATEN

Messbereich als Fieberthermometer: 35 bis 42°C Anzeige Lo: Temperatur am Sensor < 35°C Anzeige Hi: Temperatur am Sensor > 42°C als Raumthermometer: 15 bis 35°C

Messgenauigkeit: ±0.2°C von 35°C bis 42°C Anzeigeauflösung: 0.1°C

Betriebsbedingungen: 15 bis 35°C bei einer rel. Luftfeuchte bis 95% (nicht kondensierend) Lagerbedingungen: -25 bis 55 °C bei einer rel. Luftfeuchte bis 95% (nicht kondensierend)

Stromversorgung: 1 x CR2032 Speicherplätze: 10

Masse: ca. 45 g (inklusive Batterie) Abmessung: ca. 110.5 x 34 × 23.5mm (H×B×T) ohne Aufnahme

ENTSORGUNGSHINWEISE

Defekte oder nach Ende der Nutzungsdauer außer Betrieb genommene Geräte können Rückstände enthalten, die ein Risiko für die Umwelt darstellen

könnten. Bitte entsorgen Sie das Gerät sachgerecht über eine kommunale Sammelstelle für elektrische Altgeräte.

Batterien müssen sachgerecht entsorgt werden. Im batterievertreibenden Handel sowie in kommunalen Sammelstellen stehen Behälter zur Batterie-Entsorgung bereit.

ZEICHENERKLÄRUNG

	Hersteller
CE 0598	CE-Zeichen der Benannten Stelle (SGS Filmko Ltd., Finnland)
MD	medizinisches Gerät
EC REP	EU-Repräsentant
	Anwendungsteil Type BF
	Ein/Scan-Taste
	Grenzwerte Luftfeuchtigkeit
	Grenzwerte Temperatur
	Entsorgungshinweise
	Herstellungzeitraum Monat/Jahr
	Gebrauchsanweisung lesen!

Model no. TS8

Avita Corporation
