GEBRUIKSAANWIJZING HSA 40.0 STIHL

• 9 Heggenschaar en accu controleren p. 103
• 10 Met de heggenschaar werken p. 104
• 11 Na de werkzaamheden p. 104
• 12 Vervoeren p. 104
• 13 Opslaan p. 105
• 14 Reinigen p. 105
• 15 Onderhoud p. 106
• 16 Repareren p. 106
• 17 Storingen opheffen p. 106
• 18 Technische gegevens p. 108
• 19 Onderdelen en toebehoren p. 109
• 20 Milieuverantwoord afvoeren p. 109
• 21 EU-conformiteitsverklaring p. 109
• 22 UKCA-conformiteitsverklaring p. 110
• 23 Adressen p. 110
• 24 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen 1 Voorwoord Geachte cliënt(e), Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoef‐ ten van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting. STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig p. 110

Livello di pressione acustica > 85 dB(A) Nederlands 0458-037-9601-A 91 © ANDREAS STIHL AG & Co. KG 2024 0458-037-9601-A. VA2.C24. Gedrukt op chloorvrij gebleekt papier. Papier is recyclebaar. Vertaling van de originele handleiding 0000010537_004_NLadvies en instructie alsmede een uitgebreide technische begeleiding. STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als onder‐ steuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken. Wij danken u voor uw vertrouwen in ons en wen‐ sen u veel plezier met uw STIHL product. Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUIK GOED DOOR‐

LEZEN EN BEWAREN. 2 Informatie met betrekking tot deze handleiding

2.1 Geldende documenten

De lokale veiligheidsvoorschriften moeten wor‐ den aangehouden. ► Naast deze handleiding de volgende docu‐ menten lezen, begrijpen en bewaren:

Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets

2.2 Aanduiding van de waarschu‐

wingen in de tekst WAARSCHUWING ■ De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood. ► De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen. LET OP ■ De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade. ► De genoemde maatregelen kunnen materi‐ ele schade voorkomen.

2.3 Symbolen in de tekst

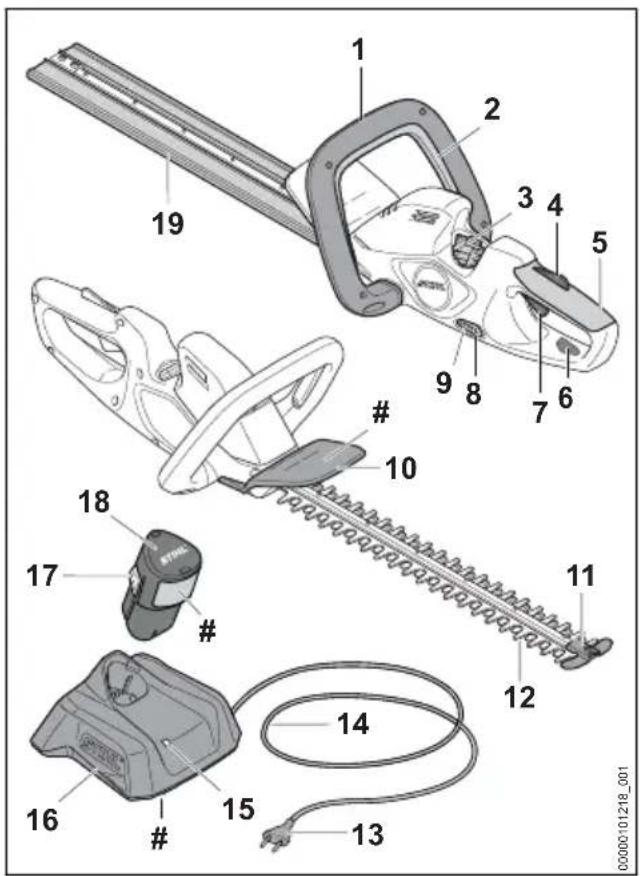

Dit symbool verwijst naar een hoofdstuk in deze handleiding. 3 Overzicht

1 Beugelhandgreep De beugelhandgreep is bedoeld voor het vasthouden, geleiden en dragen van de heg‐ genschaar. 2 Schakelbeugel De schakelbeugel schakelt de heggenschaar samen met de schakelhendel in en uit. 3 Accuschacht De accu wordt ondergebracht in de accu‐ schacht. 4 Schakelhendelblokkering De schakelhendelblokkering deblokkeert de schakelhendel. 5 Bedieningshandgreep De bedieningshandgreep is bedoeld voor het bedienen, vasthouden en hanteren van de heggenschaar. 6 Oog Het oog is bedoeld om de heggenschaar aan op te hangen. 7 Schakelhendel De schakelhendel schakelt de heggenschaar samen met de schakelbeugel in en uit. Nederlands 2 Informatie met betrekking tot deze handleiding 92 0458-037-9601-A8 Druktoets De druktoets activeert de leds op de heg‐ genschaar. 9 Leds De leds geven de laadtoestand van de accu en storingen aan. 10 Handbeschermer De handbeschermer beschermt de hand op de beugelhandgreep tegen het contact met de messen. 11 Zwaardbeschermer De zwaardbeschermer beschermt de punt van de messen tegen contact met voorwer‐ pen. 12 Messen De messen knippen het snoeimateriaal. 13 Netstekker De netstekker verbindt de aansluitkabel met een contactdoos. 14 Aansluitkabel De aansluitkabel verbindt de acculader met de netstekker. 15 Led De led geeft de status van de acculader weer. 16 Acculader De acculader laadt de accu. 17 Arrêteerhaak De arrêteerhaak borgt de accu in de accu‐ schacht. 18 Accu De accu voorziet de heggenschaar van ener‐ gie. 19 Mesbescherming De mesbescherming beschermt tegen het contact met de messen. # Typeplaatje met machinenummer

De pictogrammen kunnen op de heggenschaar, de accu en de acculader staan en hebben de volgende betekenis: De led brandt of knippert groen. De accu wordt geladen. De led knippert rood. Tussen de accu en de acculader is geen elektrisch con‐ tact of er is sprake van een storing in de accu of acculader.

Gegarandeerd geluidsvermogenniveau volgens de richtlijn 2000/14/EG in dB(A) om de geluidsemissie van pro‐ ducten vergelijkbaar te maken. De aanduiding naast het pictogram geeft de energie-inhoud van de accu aan vol‐ gens de specificatie van de fabrikant van de accucellen. De tijdens het gebruik beschikbare energie-inhoud is lager. Het elektrische apparaat in een gesloten en droge ruimte gebruiken. Voer het product niet met het huisvuil af. De handleiding lezen, begrijpen en bewa‐ ren. 4 Veiligheidsinstructies

4.1 Waarschuwingssymbolen

De waarschuwingssymbolen op de heggens‐ chaar hebben de volgende betekenis: De veiligheidsinstructies en bijbeho‐ rende maatregelen in acht nemen. De handleiding lezen, begrijpen en bewaren. Een veiligheidsbril dragen. Bewegende messen niet aanraken. De accu tijdens werkonderbrekingen, vervoer, opslag, onderhouds- of repa‐ ratiewerkzaamheden uit het apparaat nemen. Heggenschaar tegen regen en vocht beschermen.

De waarschuwingssymbolen op de accu hebben de volgende betekenis: De veiligheidsinstructies en bijbeho‐ rende maatregelen in acht nemen. De handleiding lezen, begrijpen en bewaren. 4 Veiligheidsinstructies Nederlands 0458-037-9601-A 93De accu tegen hitte en vuur bescher‐ men. De accu niet onderdompelen in vloei‐ stoffen.

De waarschuwingssymbolen op de acculader hebben de volgende betekenis: De veiligheidsinstructies en bijbeho‐ rende maatregelen in acht nemen. De gebruiksaanwijzing lezen, begrijpen en bewaren. Acculader tegen regen en vocht beschermen.

4.2 Gebruik conform de voorschrif‐

ten De heggenschaar STIHL HSA 30.0 of HSA 40.0 is bedoeld voor het snoeien van heg‐ gen, struiken, bosschages en struikgewas. De heggenschaar mag niet worden gebruikt bij regen. De accu STIHL AS voorziet de heggenschaar van energie. De acculader STIHL AL 1 laadt de accu STIHL AS op. WAARSCHUWING

Accu's en acculaders die niet door STIHL voor de heggenschaar zijn vrijgegeven, kunnen lei‐ den tot brand en explosiegevaar. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

De heggenschaar met een accu STIHL AS gebruiken. ► De accu STIHL AS met een acculader STIHL AL 1 opladen. ■ Als de heggenschaar, de accu of de acculader niet volgens voorschrift wordt gebruikt, kan dit leiden tot ernstig persoonlijk letsel of zelfs de dood en kan er materiële schade ontstaan.

De heggenschaar, accu en acculader zo gebruiken als in de handleiding staat beschreven.

4.3 Vereisten aan de gebruiker

Gebruikers de niet zijn geïnstrueerd kunnen de gevaren van de heggenschaar, de accu en de acculader niet herkennen of niet inschat‐ ten. De gebruiker of andere personen kunnen ernstig of dodelijk letsel oplopen. ► De handleiding lezen, begrijpen en bewaren. ► Als de heggenschaar, de accu of de accula‐ der aan een andere persoon wordt doorge‐ geven: de handleiding meegeven.

Ervoor zorgen dat de gebruiker aan de vol‐ gende vereisten voldoet:

De gebruiker is uitgerust.

De gebruiker is lichamelijk, zintuigelijk en geestelijk in staat de heggenschaar, de accu en de acculader te bedienen en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijke of geestelijke beperkingen daartoe in staat is, mag de gebruiker alleen onder toezicht of na instructie door een verantwoordelijke persoon ermee werken.

De gebruiker kan de gevaren van de heggenschaar, accu en acculader her‐ kennen en inschatten.

De gebruiker is meerderjarig of de gebruiker wordt conform nationale regelgeving onder toezicht voor een beroep opgeleid.

De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe bevoegde persoon, voordat deze voor de eerste keer met de heggenschaar gaat werken en de acculader in gebruik neemt.

De gebruiker is niet onder invloed van alcohol, medicijnen of drugs. ► Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.

4.4 Kleding en uitrusting

Tijdens de werkzaamheden kunnen lange haren in de heggenschaar worden gezogen. De gebruiker kan hierdoor ernstig letsel oplo‐ pen.

Lang haar in een paardenstaart binden en dusdanig vastmaken, dat het zich boven de schouders bevindt.

Tijdens de werkzaamheden kunnen voorwer‐ pen met een hoge snelheid naar boven wor‐ Nederlands 4 Veiligheidsinstructies 94 0458-037-9601-Aden geslingerd. De gebruiker kan letsel oplo‐ pen. ► Draag een nauwsluitende veilig‐ heidsbril. Geschikte veiligheidsbrillen zijn aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende code‐ ring te koop.

Een strak bovendeel met lange mouwen en een lange broek dragen. ■ Tijdens het werken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.

Als er stof opstuift: draag een stofmasker. ■ Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de heggenschaar. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen.

Draag nauwsluitende kleding. ► Doe sjaals en sieraden af. ■ Tijdens de werkzaamheden kan de gebruiker in contact komen met de bewegende messen. De gebruiker kan hierdoor ernstig letsel oplo‐ pen.

Draag schoeisel van een slijtvast materiaal. ► Draag een lange broek van stevig materi‐ aal. ■ Tijdens de reinigings- of onderhoudswerk‐ zaamheden kan de gebruiker in contact komen met de messen. De gebruiker kan let‐ sel oplopen.

Werkhandschoenen van een slijtvast mate‐ riaal dragen. ■ Als de gebruiker ongeschikte schoenen draagt, kan hij uitglijden. De gebruiker kan let‐ sel oplopen.

Draag stevige, dichte schoenen met stroeve zool.

4.5 Werkgebied en -omgeving

Buitenstaanders, kinderen en dieren kunnen de gevaren van de heggenschaar en de opge‐ worpen voorwerpen niet herkennen en de gevaren hiervan niet inschatten. Onbevoegde personen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ont‐ staan.

Buitenstaanders, kinderen en huisdieren op afstand houden van het werkgebied. ► Heggenschaar niet zonder toezicht laten. ► Zorg ervoor dat kinderen niet met de heg‐ genschaar kunnen spelen. ■ De heggenschaar is niet waterdicht. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de heggenschaar kan worden beschadigd. ► Niet in de regen en niet in een voch‐ tige omgeving werken. ■ Elektrische componenten van de heggens‐ chaar kunnen vonken veroorzaken. Vonken kunnen in licht ontvlambare of een explosieve omgeving brand en explosies veroorzaken. Personen kunnen zwaar letsel oplopen of wor‐ den gedood en er kan materiële schade ont‐ staan.

Niet werken in een licht ontvlambare en niet in een explosieve omgeving.

WAARSCHUWING ■ Buitenstaanders, kinderen en dieren kunnen de gevaren van de accu niet herkennen en de gevaren hiervan niet inschatten. Buitenstaan‐ ders, kinderen en dieren kunnen ernstig letsel oplopen.

Buitenstaanders, kinderen en huisdieren op afstand houden. ► Laat de accu niet zonder toezicht achter. ► Zorg ervoor dat kinderen niet met de accu kunnen spelen. ■ De accu is niet beschermd tegen alle invloe‐ den van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen, exploderen of onherstelbaar beschadigd raken. Personen kunnen ernstig letsel oplopen en er kan materiële schade ont‐ staan. ► De accu tegen hitte en vuur bescher‐ men. ► De accu niet in het vuur werpen. ► De accu niet buiten de aangegeven tempe‐ ratuurgrenzen opladen, gebruiken en opbergen, 18.6. ► De accu niet onderdompelen in vloeistoffen. ► De accu bij kleine metalen voorwerpen van‐ daan houden. ► De accu niet blootstellen aan hoge druk. ► De accu niet in de magnetron plaatsen. ► De accu tegen chemicaliën en zouten beschermen. 4 Veiligheidsinstructies Nederlands 0458-037-9601-A 954.5.3 Acculader WAARSCHUWING

Buitenstaanders en kinderen kunnen de geva‐ ren van de acculader en de elektrische stroom niet herkennen en ook niet inschatten. Buiten‐ staanders, kinderen en dieren kunnen ernstig of dodelijk letsel oplopen.

Buitenstaanders, kinderen en huisdieren op afstand houden. ► Zorg ervoor dat kinderen niet met de accu‐ lader kunnen spelen. ■ De acculader is niet waterdicht. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de acculader kan worden beschadigd. ► Deze niet gebruiken in de regen en niet in een vochtige omgeving. ■ De acculader is niet beschermd tegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf is blootge‐ steld, kan de acculader in brand vliegen of exploderen. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.

Acculader in een gesloten en droge ruimte gebruiken. ► Acculader niet in een licht ontvlambare en ook niet in een explosieve omgeving gebruiken.

Acculader niet op een licht ontvlambare ondergrond gebruiken. ► De acculader niet buiten de aangegeven temperatuurgrenzen gebruiken en bewaren,

Personen kunnen struikelen over de aansluit‐ kabel. Personen kunnen letsel oplopen en de acculader kan worden beschadigd.

De aansluitkabel plat op de vloer leggen.

De heggenschaar verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

De heggenschaar is niet beschadigd.

De heggenschaar is schoon en droog.

De bedieningselementen werken en zijn niet gewijzigd.

De messen zijn correct gemonteerd.

Alleen origineel STIHL toebehoren voor deze heggenschaar is gemonteerd.

Het toebehoren is correct gemonteerd. WAARSCHUWING ■ In een niet-veilige toestand kunnen onderde‐ len niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werk‐ ing worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.

Met een onbeschadigde heggenschaar werken. ► Als de heggenschaar vuil of nat is: de heg‐ genschaar reinigen en laten drogen. ► Geen wijzigingen aan de heggenschaar aanbrengen. ► Als de bedieningselementen niet functione‐ ren: niet met de heggenschaar werken. ► Alleen origineel STIHL toebehoren voor deze heggenschaar monteren. ► Het toebehoren monteren zoals in deze gebruiksaanwijzing of in de gebruiksaanwij‐ zing van het toebehoren beschreven staat.

Geen voorwerpen in de openingen van de heggenschaar steken. ► Versleten of beschadigde stickers vervan‐ gen. ► Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.

De messen verkeren in de veilige staat als aan de volgende voorwaarden is voldaan:

De messen zijn niet beschadigd.

De messen zijn niet vervormd.

De messen zijn correct aangescherpt.

Er bevinden zich geen bramen op de messen. WAARSCHUWING

In een onveilige staat kunnen onderdelen van de messen losraken en worden weggeslin‐ gerd. Personen kunnen ernstig letsel oplopen.

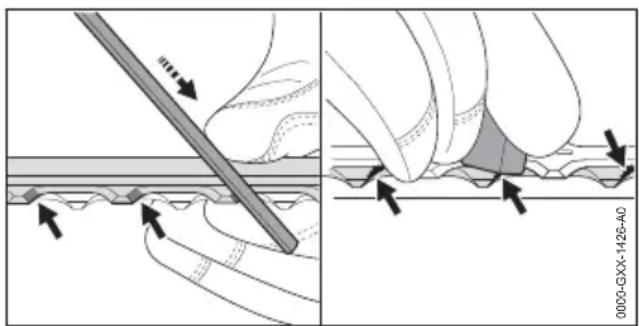

Met onbeschadigde messen werken. ► Messen correct aanscherpen en ontbra‐ men. ► Als één en ander niet duidelijk is: verzoe‐ ken wij u contact op te nemen met een STIHL dealer.

De accu verkeert in een veilige staat als aan de volgende voorwaarden is voldaan:

De accu is onbeschadigd.

De accu functioneert en is niet gemodificeerd. Nederlands 4 Veiligheidsinstructies

96 0458-037-9601-AWAARSCHUWING

■ In een niet veilige staat kan de accu niet meer correct functioneren. Personen kunnen ernstig letsel oplopen.

Alleen met een onbeschadigde en goed werkende accu werken. ► Een beschadigde of defecte accu niet laden. ► Als de accu vuil is: de accu reinigen. ► Als de accu nat of vochtig is: de accu laten drogen, 18.7. ► Geen wijzigingen aanbrengen aan de accu. ► Geen voorwerpen in de openingen van de accu steken. ► Elektrische contacten van de accu niet met metalen voorwerpen met elkaar verbinden en kortsluiten.

Accu niet openmaken. ► Versleten of beschadigde stickers vervan‐ gen. ■ Uit een beschadigde accu kan vloeistof weg‐ lekken. Als de vloeistof in contact komt met de huid of de ogen, kunnen de huid of de ogen geïrriteerd raken.

Contact met de vloeistof voorkomen. ► Als contact met de huid heeft plaatsgevon‐ den: was de betreffende plekken op de huid met veel water en zeep.

Als contact met de ogen heeft plaatsgevon‐ den: was de ogen ten minste 15 minuten met veel water en raadpleeg een arts.

Een beschadigde of defecte accu kan een ongewone geur veroorzaken, roken of bran‐ den. Personen kunnen ernstig of dodelijk let‐ sel oplopen en er kan materiële schade ont‐ staan.

Als de accu vreemd ruikt of rookt: de accu niet gebruiken en bij brandbare stoffen van‐ daan houden.

Als de accu brandt: de accu met een brand‐ blusser of water proberen te blussen.

De acculader verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

De acculader is niet beschadigd.

In een niet-veilige staat kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Per‐ sonen kunnen ernstig of zelfs dodelijk letsel oplopen.

Een onbeschadigde acculader gebruiken. ► Als de acculader vervuild of nat is: accula‐ der reinigen en laten drogen. ► Aan de acculader geen wijzigingen aan‐ brengen. ► Geen voorwerpen in de openingen van de acculader steken. ► Elektrische contacten van de acculader niet met metalen voorwerpen verbinden en kort‐ sluiten.

De acculader niet demonteren.

WAARSCHUWING ■ De gebruiker kan in bepaalde situaties niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplo‐ pen.

Rustig en met overleg werken. ► Als de lichtomstandigheden en het zicht slecht zijn: niet met de heggenschaar wer‐ ken.

Heggenschaar alleen bedienen. ► Op obstakels letten. ► Staand op de grond werken en het even‐ wicht behouden. Als er op hoogte moet worden gewerkt: een hefbordes of een vei‐ lige steiger gebruiken.

Wanneer vermoeidheidsverschijnselen optreden: een pauze inlassen. ■ Als de gebruiker boven schouderhoogte werkt kunnen eerder vermoeidheidsverschijnselen optreden. De gebruiker kan hierdoor ernstig letsel oplopen.

Slechts korte tijd boven schouderhoogte werken. ► Werkpauzes inlassen. ■ Als de heen en weer schuivende messen een hard voorwerp raken kunnen deze snel wor‐ den afgeremd. Door de hierbij optredende reactiekracht kan de gebruiker de controle over de heggenschaar verliezen en ernstig let‐ sel oplopen.

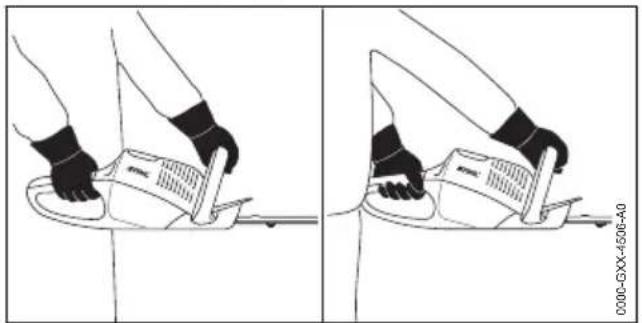

De heggenschaar met beide handen vast‐ houden. ► Voor het begin van de werkzaamheden de heg op harde voorwerpen controleren en deze zo nodig verwijderen.

De bewegende messen kunnen de gebruiker verwonden. De gebruiker kan hierdoor ernstig letsel oplopen. ► Bewegende messen niet aanraken. ► Als de messen door een voorwerp worden geblokkeerd: Heggenschaar uitschakelen en de accu eruit 4 Veiligheidsinstructies Nederlands 0458-037-9601-A 97nemen. Pas dan het voorwerp weg‐ nemen. ■ Als de werking van de heggenschaar zich tij‐ dens de werkzaamheden wijzigt of deze zich ongebruikelijk gedraagt, kan de heggenschaar in een onveilige staat verkeren. Personen kun‐ nen ernstig letsel oplopen en er kan materiële schade ontstaan.

De werkzaamheden beëindigen, accu weg‐ nemen en contact opnemen met een STIHL dealer.

Tijdens de werkzaamheden kunnen trillingen door de heggenschaar worden gevormd. ► Handschoenen dragen. ► Werkpauzes inlassen. ► Als er tekenen van een slechte doorbloe‐ ding optreden: een arts raadplegen. ■ Als de schakelhendel wordt losgelaten zullen de messen nog ca. 1 seconde verder bewe‐ gen. De bewegende messen kunnen persoon‐ lijk letsel veroorzaken. Personen kunnen ern‐ stig letsel oplopen.

De heggenschaar aan de bedieningshand‐ greep en op de beugelhandgreep vasthou‐ den en wachten tot de messen niet meer bewegen. GEVAAR ■ Als in de buurt van onder spanning staande kabels wordt gewerkt kunnen de messen in contact komen met de onder spanning staande kabels en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplo‐ pen.

Niet in de buurt van onder spanning staande kabels werken.

Tijdens het laden kan een beschadigde of een defecte acculader stinken of roken. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.

De netstekker uit de contactdoos trekken. ■ De acculader kan bij een ontoereikende warm‐ teafvoer oververhit worden en in brand raken. Personen kunnen zwaar letsel oplopen of wor‐ den gedood en er kan materiële schade ont‐ staan.

Acculader niet afdekken.

4.9 Elektriciteit aansluiten

Contact met stroomvoerende componenten kan ontstaan door de volgende oorzaken:

De aansluitkabel of de verlengkabel is bescha‐ digd.

De netstekker van de aansluitkabel of de ver‐ lengkabel is beschadigd.

De contactdoos is niet correct geïnstalleerd. GEVAAR ■ Contact met stroomvoerende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen.

Controleer dat de aansluitkabel, de verleng‐ kabel en de netstekker hiervan niet zijn beschadigd. Als de aansluitkabel of de verlengkabel beschadigd is: ► beschadigde plaats niet aanraken. ► Trek de netstekker uit de contact‐ doos.

Aansluitkabel, verlengkabel en de netstek‐ kers ervan met droge handen beetpakken. ► Netstekker van de aansluitkabel of de ver‐ lengkabel in een correct geïnstalleerde en beveiligde contactdoos met randaarde ste‐ ken.

Acculader via een aardlekschakelaar (30 mA, 30 ms) aansluiten. ■ Een beschadigde of niet geschikte verlengka‐ bel kan leiden tot een elektrische schok. Per‐ sonen kunnen ernstig of dodelijk letsel oplo‐ pen.

Gebruik een verlengkabel met de juiste kabeldoorsnede, 18.5. WAARSCHUWING

Tijdens het laden kan een verkeerde netspan‐ ning of een verkeerde netfrequentie leiden tot overspanning in de acculader. De acculader kan hierbij worden beschadigd.

Controleren of de netspanning en de netfre‐ quentie van het lichtnet corresponderen met de gegevens op het typeplaatje van de acculader.

Als de acculader op een meervoudige contact‐ doos is aangesloten, kunnen de elektrische onderdelen tijdens het opladen worden over‐ belast. De elektrische componenten kunnen warm worden en in brand vliegen. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

Zorg ervoor dat de vermogensgegevens op de meervoudige contactdoos niet worden overschreden door het totaal van de gege‐ vens op het typeplaatje van de acculader Nederlands 4 Veiligheidsinstructies 98 0458-037-9601-Aen alle op de meervoudige contactdoos aangesloten elektrische apparaten. ■ Een verkeerd neergelegde aansluitkabel en verlengkabel kunnen beschadigd raken en personen kunnen hierover struikelen. Perso‐ nen kunnen letsel oplopen en de aansluitkabel of verlengkabel kan worden beschadigd.

De aansluitkabel en verlengkabel zo neer‐ leggen en kenmerken, dat personen niet kunnen struikelen.

De aansluitkabel en verlengkabel zo neer‐ leggen, dat ze niet onder spanning staan of verwikkeld zijn.

De aansluitkabel en verlengkabel zo neer‐ leggen, dat ze niet beschadigd, geknikt of geplet kunnen worden of schuren.

Aansluitkabel en verlengkabel beschermen tegen hitte, olie en chemicaliën. ► De aansluitkabel en verlengkabel neerleg‐ gen op een droge ondergrond. ■ Tijdens de werkzaamheden wordt de verleng‐ kabel warm. Wanneer de warmte niet kan wor‐ den afgevoerd, kan de warmte brand veroor‐ zaken.

Als er een kabelhaspel wordt gebruikt: de kabelhaspel volledig afwikkelen. ■ Als er elektrische bedrading en leidingen in de muur zitten, kunnen deze worden beschadigd als de acculader op de muur wordt bevestigd. Contact met elektrische bedrading kan leiden tot een elektrische schok. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.

Controleren of er op de geplande plaats geen elektrische bedrading en leidingen in de muur zitten.

Als de acculader niet zoals in deze handlei‐ ding staat beschreven op de muur is gemon‐ teerd, kan de acculader of de accu van de muur vallen of kan de acculader te heet wor‐ den. Personen kunnen letsel oplopen en er kan beschadiging optreden.

Acculader zo op de muur monteren als in deze handleiding staat beschreven. ■ Als de acculader met aangebrachte accu op een muur wordt gemonteerd, kan de accu uit de acculader vallen. Personen kunnen letsel oplopen en er kan beschadiging optreden.

De acculader eerst aan de muur monteren en daarna de accu plaatsen.

Tijdens het vervoer kan de heggenschaar kan‐ telen of verschuiven. Personen kunnen letsel oplopen en er kan beschadiging optreden. ► De accu verwijderen. ► Mesbeschermer zo over de messen schui‐ ven dat deze de messen volledig bedekt. ► Heggenschaar met spanbanden, riemen of een net dusdanig beveiligen, dat deze niet kan kantelen en niet kan verschuiven.

WAARSCHUWING ■ De accu is niet beschermd tegen alle invloe‐ den van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd en kan er materi‐ ele schade ontstaan.

Een beschadigde accu niet vervoeren. ► Wanneer zich bij de leveringsomvang een tas bevindt: accu vervoeren in de meegele‐ verde tas.

Tijdens het vervoer kan de accu omvallen of verschuiven. Personen kunnen letsel oplopen en er kan beschadiging optreden.

De accu in de verpakking zo verpakken dat deze niet kan bewegen. ► Verpakking zo borgen dat deze niet kan vallen en verschuiven.

Tijdens het vervoer kan de acculader omvallen of verschuiven. Personen kunnen letsel oplo‐ pen en er kan materiële schade ontstaan.

De netstekker uit de contactdoos trekken. ► Accu wegnemen. ► Acculader vervoeren in de meegeleverde tas. ► Als de tas niet behoort tot de leveringsom‐ vang: De acculader met spanbanden, rie‐ men of een net dusdanig beveiligen, dat deze niet kan kantelen en niet kan ver‐ schuiven.

De aansluitkabel is niet bedoeld om de accula‐ der daaraan te dragen. De aansluitkabel en de acculader kunnen worden beschadigd. 4 Veiligheidsinstructies Nederlands 0458-037-9601-A 99► De aansluitkabel opwikkelen en aan de acculader bevestigen.

Kinderen kunnen de gevaren van de heggens‐ chaar niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen. ► De accu verwijderen. ► Mesbeschermer zo over de messen schui‐ ven dat deze de messen volledig bedekt. ► De heggenschaar buiten het bereik van kin‐ deren opslaan. ■ De elektrische contacten op de heggenschaar en metalen onderdelen kunnen door vocht corroderen. De heggenschaar kan worden beschadigd. ► De accu verwijderen. ► De heggenschaar schoon en droog opslaan.

Kinderen kunnen de gevaren van de accu niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.

De accu buiten het bereik van kinderen opslaan. ■ De accu is niet beschermd tegen alle invloe‐ den van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu onherstelbaar worden beschadigd.

De accu schoon en droog opslaan. ► De accu in een gesloten ruimte opslaan. ► De accu gescheiden van de heggenschaar opslaan. ► Als de accu in de acculader wordt bewaard: de netstekker uit het stopcontact trekken en de accu met een laadniveau tussen 40% en 60% bewaren (2 groene leds).

De accu niet buiten de aangegeven tempe‐ ratuurgrenzen bewaren, 18.6.

Kinderen kunnen de gevaren van de accula‐ der niet herkennen en ook niet inschatten. Kin‐ deren kunnen ernstig of zelfs dodelijk letsel oplopen.

De netstekker eruit trekken. ► De acculader buiten het bereik van kinde‐ ren opslaan. ■ De acculader is niet beschermd tegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf wordt bloot‐ gesteld, kan de acculader worden beschadigd.

De netstekker eruit trekken. ► Als de acculader warm is: de acculader laten afkoelen. ► De acculader schoon en droog opslaan. ► De acculader in een gesloten ruimte opslaan. ► De acculader niet buiten de aangegeven temperatuurgrenzen bewaren, 18.6. ■ De aansluitkabel is niet bedoeld om de accula‐ der aan te dragen of op te hangen. De aan‐ sluitkabel en de acculader kunnen worden beschadigd.

De acculader bij het huis vastpakken en vasthouden. ► De acculader ophangen aan de muurhou‐ der.

4.12 Reiniging, onderhoud en repa‐

Als tijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de accu in de heg‐ genschaar wordt geplaatst, kan de heggens‐ chaar onbedoeld worden ingeschakeld. Perso‐ nen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► De accu verwijderen. ■ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de heggenschaar, de messen, de accu of de acculader beschadigen. Als de heggenschaar, de messen, de accu of de acculader niet op de juiste wijze werden gerei‐ nigd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtin‐ gen zijn uitgeschakeld. Personen kunnen ern‐ stig letsel oplopen. Nederlands 4 Veiligheidsinstructies 100 0458-037-9601-A► Heggenschaar, mesbalk/messen, accu en acculader reinigen zoals staat beschreven in deze handleiding.

Als de heggenschaar, de messen, de accu of de acculader niet op de juiste wijze werden onderhouden of gerepareerd, kunnen compo‐ nenten niet meer correct functioneren en kun‐ nen de veiligheidsinrichtingen zijn uitgescha‐ keld. Personen kunnen ernstig of dodelijk let‐ sel oplopen.

De heggenschaar, accu en acculader niet zelf onderhouden of repareren. ► Als aan de heggenschaar, de accu of de acculader onderhouds- of reparatiewerk‐ zaamheden moeten worden uitgevoerd: contact opnemen met een STIHL dealer.

Voer onderhoud aan de messen uit zoals in deze gebruiksaanwijzing beschreven staat. ■ Tijdens de reinigings- of onderhoudswerk‐ zaamheden aan de messen kan de gebruiker letsel oplopen door de scherpe zaagtanden. De gebruiker kan letsel oplopen.

Draag werkhandschoenen van slijtvast materiaal. 5 Heggenschaar klaar maken voor gebruik

5.1 Heggenschaar klaar maken

voor gebruik Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet: ► Zorg ervoor dat de volgende componenten zich in een veilige toestand bevinden:

Bedieningselementen controleren, 9.1. ► Als deze handelingen niet kunnen worden uit‐ gevoerd: de heggenschaar niet gebruiken en contact opnemen met een STIHL dealer. 6 Accu laden en leds

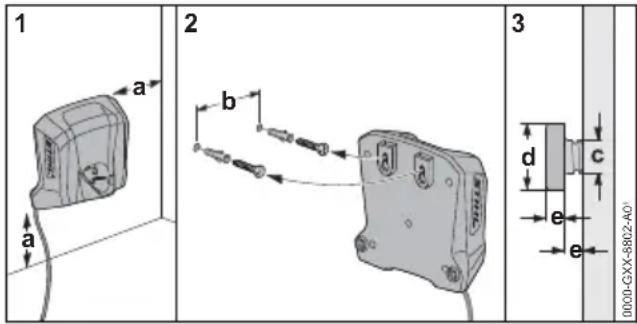

6.1 Acculader aan een muur mon‐

teren De acculader kan aan een muur worden gemon‐ teerd.

0000-GXX-8802-A0 ► Acculader zo op een muur monteren dat aan de volgende voorwaarden wordt voldaan:

Er wordt geschikt bevestigingsmateriaal gebruikt.

De acculader is waterpas. De volgende maatvoering is aangehouden:

De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. Voor een optimale pres‐ tatie moeten de aanbevolen temperatuurberei‐ ken in acht worden genomen, 18.7. De wer‐ kelijke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd is te vinden op www.stihl.com/charging-times. Als de netstekker op een contactdoos is aange‐ sloten en de accu in de acculader wordt geplaatst, start de laadprocedure automatisch. Als de accu volledig is geladen, schakelt de acculader automatisch uit. Tijdens het laden worden de accu en de accula‐ der warmer.

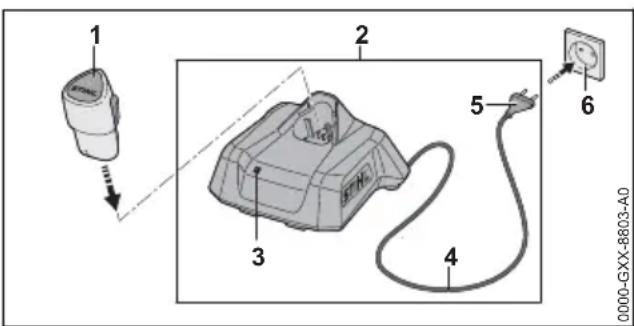

► Netstekker (5) in een goed bereikbare contact‐ doos (6) aansluiten. De acculader (2) voert een zelftest uit. De led (3) brandt ca. 1 seconde lang groen en ca. 1 seconde lang rood. ► Aansluitkabel (4) aanbrengen. 5 Heggenschaar klaar maken voor gebruik Nederlands 0458-037-9601-A 101► Accu (1) in de geleidingen van de accula‐ der (2) plaatsen en tot aan de aanslag indruk‐ ken. De led (3) brandt of knippert groen. De accu (1) wordt geladen. ► Als de led (3) niet meer brandt: de accu (1) is volledig opgeladen en kan uit de acculader (2) worden genomen. ► Als de acculader (2) niet meer wordt gebruikt: netstekker (5) uit de contactdoos (6) trekken.

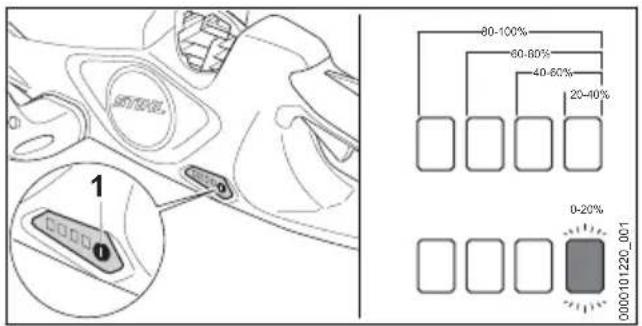

0000101220_001 ► De accu plaatsen. ► Op druktoets (1) drukken. De leds branden ca. 5 seconden lang groen en geven de laadtoestand weer. ► Als de rechter led groen knippert: de accu laden.

6.4 Leds op de heggenschaar

De leds kunnen de laadtoestand van de accu of storingen aangeven. De leds kunnen groen of rood branden of knipperen. Als de leds groen branden of knipperen, wordt de laadtoestand weergegeven. ► Als de leds rood branden of knipperen: storin‐ gen verhelpen,

In de heggenschaar of in de accu is sprake van een storing.

6.5 Led op acculader

In de acculader of in de accu zit een storing. 7 Accu aanbrengen en weg‐ nemen

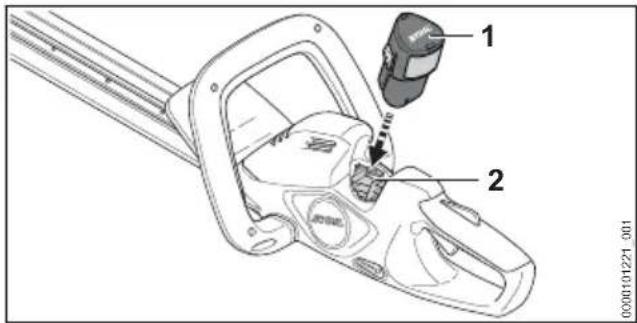

0000101221_001 ► De accu (1) tot aan de aanslag in de accu‐ schacht (2) drukken. De accu (1) wordt vergrendeld met een klik.

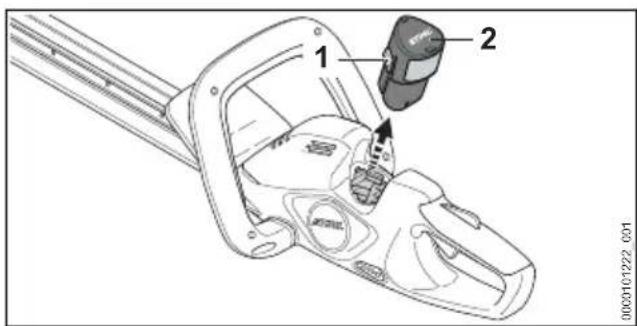

7.2 Accu verwijderen

0000101222_001 ► Beide arrêteerhaken (1) indrukken. De accu (2) is ontgrendeld en kan worden ver‐ wijderd. 8 Heggenschaar inschakelen en uitschakelen

8.1 Heggenschaar inschakelen

WAARSCHUWING ■ Onafhankelijk van de volgorde waarin de schakelbeugel en de schakelhendel worden ingedrukt, loopt het toerental van de heggens‐ chaar op en gaan de messen bewegen. Als de schakelhendel eerst en vervolgens de scha‐ kelbeugel wordt ingedrukt, kan de gebruiker de controle over de heggenschaar verliezen. De gebruiker kan hierdoor ernstig letsel oplo‐ pen. ► Eerst de schakelbeugel en vervolgens de schakelhendel indrukken. Nederlands 7 Accu aanbrengen en wegnemen 102 0458-037-9601-A2

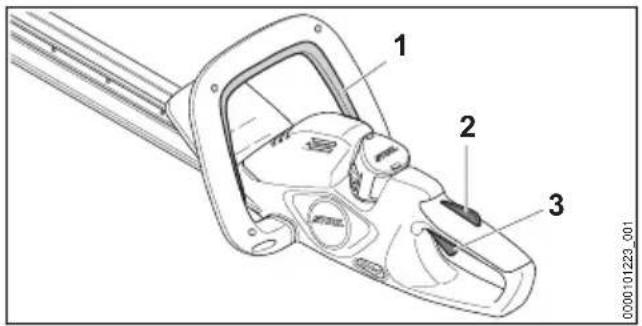

0000101223_001 ► Schakelbeugel (1) indrukken en ingedrukt houden. ► Schakelhendelblokkering (2) met de hand indrukken en ingedrukt houden. ► De schakelhendel (3) met de wijsvinger indrukken en ingedrukt houden. Het toerental van de heggenschaar loopt op en de messen bewegen.

8.2 Heggenschaar uitschakelen

► Schakelbeugel, schakelhendel en schakelhen‐ delblokkering loslaten. ► Wachten tot de messen na ca. 1 seconde niet meer bewegen. ► Als de messen na ca. 1 seconde nog bewe‐ gen: de accu verwijderen en contact opnemen met een STIHL dealer. De heggenschaar is defect. 9 Heggenschaar en accu controleren

9.1 Bedieningselementen controle‐

ren Schakelhendelblokkering en schakelhendel ► De accu wegnemen. ► Probeer de schakelhendel in te drukken, zon‐ der de schakelhendelblokkering in te drukken. ► Als de schakelhendel kan worden ingedrukt: heggenschaar niet gebruiken en contact opne‐ men met een STIHL dealer. De schakelhendelblokkering is defect. ► Schakelhendelblokkering indrukken en inge‐ drukt houden. ► Schakelhendel indrukken. ► Schakelhendel en schakelhendelblokkering loslaten. ► Als de schakelhendel of de schakelhendel‐ blokkering moeilijk bewegen of niet terugkeren naar de uitgangsstand: de heggenschaar niet gebruiken en contact opnemen met een STIHL dealer. De schakelhendel of de schakelhendelblokke‐ ring is defect. Schakelbeugel ► De accu wegnemen. ► Schakelbeugel indrukken en weer loslaten. ► Als de schakelbeugel moeilijk beweegt of niet terugveert in de uitgangsstand: heggenschaar niet gebruiken en contact opnemen met een STIHL dealer. De schakelbeugel is defect. Heggenschaar inschakelen ► De accu plaatsen. ► Schakelbeugel indrukken en weer loslaten. ► Als de messen hebben bewogen of bewegen: heggenschaar niet gebruiken en contact opne‐ men met een STIHL dealer. De schakelhendel is defect. ► Schakelhendelblokkering indrukken en inge‐ drukt houden. ► De schakelhendel indrukken en ingedrukt hou‐ den. ► Als de messen bewegen: heggenschaar niet gebruiken en contact opnemen met een STIHL dealer. De schakelbeugel is defect. ► Schakelbeugel indrukken en ingedrukt hou‐ den. De messen bewegen. ► Als er 3 leds rood knipperen: accu verwijderen en contact opnemen met een STIHL dealer. In de heggenschaar is sprake van een storing. ► Schakelbeugel loslaten. De messen bewegen na ca. 1 seconde niet meer. ► Als de messen na ca. 1 seconde nog bewe‐ gen: de accu eruit nemen en contact opnemen met een STIHL dealer. De heggenschaar is defect.

9.2 Accu controleren

► De accu plaatsen. ► Druktoets op de heggenschaar indrukken. De leds branden of knipperen. ► Als de leds niet branden of knipperen: heg‐ genschaar en accu niet gebruiken en contact opnemen met een STIHL dealer. In de heggenschaar of in de accu is sprake van een storing. 9 Heggenschaar en accu controleren Nederlands 0458-037-9601-A 10310 Met de heggenschaar wer‐ ken

10.1 Heggenschaar vasthouden en

hanteren 0000-GXX-4506-A0 ► Heggenschaar met één hand op de bedie‐ ningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt. ► Heggenschaar met de andere hand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt.

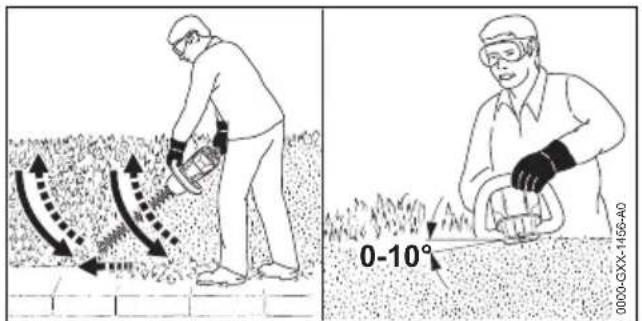

► Dikke takken en twijgen met een snoeischaar of kettingzaag verwijderen. 0-10° 0000-GXX-1456-A0 ► De heggenschaar aan één zijde van de heg boogvorming van beneden naar boven gelei‐ den en de heg knippen. ► De heggenschaar weer naar beneden bewe‐ gen zonder de heg te knippen. ► Langzaam en gecontroleerd in voorwaartse richting lopen. ► De heggenschaar opnieuw boogvorming van beneden naar boven geleiden en de heg knip‐ pen. ► De andere zijde van de heg op dezelfde wijze knippen. ► De messen aan de bovenzijde van de heg onder een hoek tussen de 0° en 10° houden. ► De heggenschaar horizontaal houden en boogvormig heen en weer geleiden en de heg knippen. ► Als de snoeiresultaten afnemen: messen aan‐ scherpen/slijpen. Voor een optimale prestatie moeten de aanbevo‐ len temperatuurbereiken in acht worden geno‐ men,

11 Na de werkzaamheden

► Heggenschaar uitschakelen en de accu eruit nemen. ► Als de heggenschaar nat is: de heggenschaar laten drogen. ► Als de accu nat of vochtig is: de accu laten drogen, 18.7. ► Heggenschaar reinigen. ► Messen reinigen. ► Schuif de mesbescherming zo over de mes‐ sen dat deze de messen volledig bedekt. ► De accu reinigen. 12 Vervoeren

12.1 Heggenschaar vervoeren

► Heggenschaar uitschakelen en de accu eruit nemen. ► Mesbeschermer zo over de messen schuiven dat deze de messen volledig bedekt. Heggenschaar dragen ► Heggenschaar met één hand zo op de beugel‐ handgreep dragen dat de messen naar ach‐ teren zijn gericht. Heggenschaar in een voertuig vervoeren ► de heggenschaar zo borgen dat deze niet kan kantelen en verschuiven.

► Heggenschaar uitschakelen en de accu eruit nemen. ► Controleer of de accu in de veilige, goede staat verkeert. ► De accu zo in de verpakking verpakken dat deze niet kan bewegen. ► Verpakking zo borgen dat deze niet kan vallen en verschuiven. De accu is onderworpen aan de eisen voor het transport van gevaarlijke goederen. De accu is geclassificeerd als UN 3480 (lithium-ionaccu's) en is gecontroleerd volgens het UN-handboek Beproevingen en Criteria , deel III, subparagraaf

12.3 Acculader vervoeren

► De netsteker uit de contactdoos trekken. Nederlands 10 Met de heggenschaar werken 104 0458-037-9601-A► Accu verwijderen. ► De aansluitkabel opwikkelen en aan de accu‐ lader bevestigen. ► Als de acculader in een auto wordt vervoerd: de acculader met spanbanden, riemen of een net dusdanig beveiligen, dat de acculader niet kan omvallen en niet kan verschuiven. 13 Opslaan

13.1 Heggenschaar opbergen

► Heggenschaar uitschakelen en de accu eruit nemen. ► Schuif de mesbescherming zo over de mes‐ sen dat deze de messen volledig bedekt. ► De heggenschaar zo opbergen dat aan de vol‐ gende voorwaarden wordt voldaan:

De heggenschaar kan niet kantelen en ver‐ schuiven.

De heggenschaar bevindt zich buiten het bereik van kinderen.

De heggenschaar is schoon en droog.

STIHL adviseert de accu bij een laadtoestand tussen 40% en 60% (2 groen brandende leds) op te slaan. ► De accu zo opslaan dat aan de volgende voor‐ waarden wordt voldaan:

De accu bevindt zich buiten het bereik van kinderen.

De accu bevindt zich in een gesloten ruimte.

Als de accu in de acculader wordt bewaard: de netstekker uit het stopcontact trekken en de accu met een laadniveau tussen 40% en 60% bewaren (2 groene leds).

De accu is niet buiten de aangegeven tem‐ peratuurgrenzen opgeborgen,

LET OP ■ Als de accu niet overeenkomstig de beschrij‐ ving in deze handleiding wordt opgeborgen, kan de accu diep ontladen en daardoor onher‐ stelbaar beschadigd raken.

Een lege accu voor het opbergen opladen. STIHL adviseert de accu bij een laadtoe‐ stand tussen 40% en 60% (2 groen bran‐ dende leds) op te bergen.

► Trek de netstekker uit de contactdoos. 0000-GXX-8804-A1

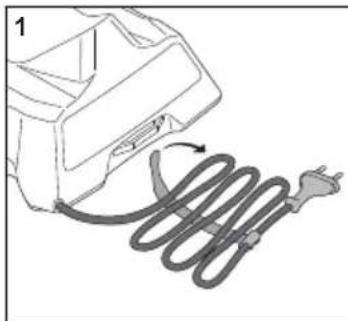

► De aansluitkabel opwikkelen en aan de accu‐ lader bevestigen. ► De acculader zo opslaan dat aan de volgende voorwaarden wordt voldaan:

De acculader bevindt zich buiten het bereik van kinderen.

De acculader bevindt zich in een gesloten ruimte.

De acculader is niet opgehangen aan de aansluitkabel of aan de beugel (3) voor de aansluitkabel.

De acculader is niet buiten de aangegeven temperatuurgrenzen opgeborgen,

► Heggenschaar uitschakelen en de accu eruit nemen. ► De heggenschaar met een vochtige doek of een STIHL harsoplosmiddel reinigen. ► De ventilatiesleuven met een kwast reinigen. ► Vreemde voorwerpen uit de accuschacht ver‐ wijderen en de accuschacht met een vochtige doek reinigen. ► Elektrische contacten in de accuschacht met een kwast of een zachte borstel reinigen.

14.2 Messen reinigen

► Heggenschaar uitschakelen en de accu eruit nemen. ► Spuit de messen aan beide zijden in met STIHL harsoplosmiddel. ► Plaats de accu. ► Heggenschaar 5 seconden inschakelen. De messen bewegen. Het STIHL harsoplos‐ middel wordt gelijkmatig verdeeld.

► De accu met een vochtige doek reinigen.

14.4 Acculader reinigen

► De netsteker uit de contactdoos trekken. 13 Opslaan Nederlands 0458-037-9601-A 105► De acculader met een vochtige doek reinigen. ► Elektrische contacten van de acculader met een kwast of een zachte borstel reinigen. 15 Onderhoud

15.1 Onderhoudsintervallen

Onderhoudsintervallen zijn afhankelijk van de omgevings- en werkomstandigheden. STIHL adviseert de volgende onderhoudsinter‐ vallen: Elke 25 bedrijfsuren ► Messen schoonmaken. ► Messen aanscherpen/slijpen. Jaarlijks ► Heggenschaar door een STIHL dealer laten controleren.

STIHL adviseert de messen door een STIHL dealer te laten slijpen. WAARSCHUWING ■ De snijtanden van de messen zijn scherp. De gebruiker kan zich snijden. ► Draag werkhandschoenen van slijtvast materiaal. ► Heggenschaar uitschakelen en de accu eruit nemen. 0000-GXX-1426-A0 ► Elke tand van het bovenste mes met een STIHL platte vijl slijpen met een naar voren gerichte beweging. Daarbij de slijphoek in acht nemen, 18.2. ► Heggenschaar omdraaien. ► Resterende tanden slijpen. ► Elke tand van onderaf ontbramen. ► Heggenschaar omdraaien. ► Resterende tanden ontbramen. ► Stof dat tijdens het vijlen ontstaat met een vochtige doek verwijderen. ► Spuit de messen aan beide zijden in met STIHL harsoplosmiddel. ► Heggenschaar 5 seconden inschakelen. De messen bewegen. Het STIHL harsoplos‐ middel wordt gelijkmatig verdeeld. ► Als er onduidelijkheid bestaat: contact opne‐ men met een STIHL dealer. 16 Repareren

16.1 Heggenschaar, accu en accu‐

lader repareren De gebruiker kan de heggenschaar, de messen, de accu en de acculader niet zelf repareren. ► Als de heggenschaar of de messen bescha‐ digd zijn: de heggenschaar niet gebruiken en contact opnemen met een STIHL dealer. ► Als de accu defect of beschadigd is: de accu vervangen. ► Als de acculader defect of beschadigd is: de acculader vervangen. ► Als de aansluitkabel defect of beschadigd is: de acculader niet gebruiken en de aansluitka‐ bel door een STIHL dealer laten vervangen. 17 Storingen opheffen

17.1 Storingen in de heggenschaar of de accu verhelpen

Storing Leds op de heggenschaar Oorzaak Oplossing De heggensc‐ haar loopt bij het inschakelen niet aan. 1 led knippert groen. De laadtoestand van de accu is te laag. ► De accu opladen. 1 led brandt rood. De accu is te warm of te koud. ► De accu wegnemen. ► Laat de accu afkoelen of opwarmen. 3 leds knippe‐ ren rood. In de heggenschaar is sprake van een sto‐ ring. ► De accu verwijderen en weer terug plaat‐ sen. ► De heggenschaar inschakelen. Nederlands 15 Onderhoud 106 0458-037-9601-AStoring Leds op de heggenschaar Oorzaak Oplossing ► Als er nog steeds 3 leds rood knipperen: de heggenschaar niet gebruiken en con‐ tact opnemen met een STIHL dealer. De messen lopen zwaar. ► De messen aan beide zijden inspuiten met STIHL harsoplosmiddel. ► Als er nog steeds 3 leds rood knipperen: de heggenschaar niet gebruiken en con‐ tact opnemen met een STIHL dealer. 3 leds branden rood. De heggenschaar is te warm. ► De accu wegnemen. ► De heggenschaar laten afkoelen. 4 leds knippe‐ ren rood. In de accu bevindt zich een storing. ► De accu wegnemen. ► Elektrische contacten in de accuschacht reinigen. ► De accu plaatsen. ► De heggenschaar inschakelen. ► Als er nog steeds 4 leds rood knipperen: de accu niet gebruiken en contact opne‐ men met een STIHL dealer. De elektrische aans‐ luiting tussen de heg‐ genschaar en de accu is onderbroken. ► De accu wegnemen. ► Elektrische contacten in de accuschacht reinigen. ► De accu plaatsen. De heggenschaar of de accu is vochtig. ► De heggenschaar of accu laten drogen,

De messen lopen zwaar. ► De messen aan beide zijden inspuiten met STIHL harsoplosmiddel. ► Als de heggenschaar nog steeds bij het inschakelen niet aanloopt: de heggensc‐ haar niet gebruiken en contact opnemen met een STIHL dealer. De heggensc‐ haar schakelt tij‐ dens het gebruik uit. 3 leds branden rood. De heggenschaar is te warm. ► De accu wegnemen. ► De heggenschaar laten afkoelen. Er is sprake van een elektrische storing. ► De accu verwijderen en weer terug plaat‐ sen. ► De heggenschaar inschakelen. De werktijd van de heggenschaar is te kort. De accu is niet volle‐ dig opgeladen. ► Accu volledig laden. De levensduur van de accu is overschreden. ► De accu vervangen.

17.2 Storingen in de acculader verhelpen

Storing Led op accula‐ der Oorzaak Oplossing De accu wordt niet opgeladen. De led brandt rood. De accu is te warm of te koud. ► Accu in de acculader laten zitten. De laadprocedure start automatisch zodra het toelaatbare temperatuurbereik is bereikt. De led knippert rood. De elektrische aans‐ luiting tussen de accu‐ lader en de accu is onderbroken. ► De accu verwijderen. ► Elektrische contacten op de acculader reinigen. ► De accu plaatsen. In de acculader zit een storing. ► Acculader niet gebruiken en contact opnemen met een STIHL dealer. 17 Storingen opheffen Nederlands 0458-037-9601-A 107Storing Led op accula‐ der Oorzaak Oplossing In de accu bevindt zich een storing. ► De accu niet gebruiken en contact opne‐ men met een STIHL dealer. De acculader voert geen zelf‐ test uit. De led brandt niet ca. 1 seconde lang groen en ca. 1 seconde lang rood. De elektrische verbin‐ ding met de acculader werd kortstondig onderbroken. ► De netsteker uit de contactdoos trekken. ► 1 minuut wachten. ► De netstekker in de contactdoos steken. 18 Technische gegevens

Vrijgegeven accu: STIHL AS

Vrijgegeven accu: STIHL AS

Gewicht zonder accu: 2,1 kg De looptijd kan op www.stihl.com/battery-life worden bekeken.

Capaciteit in Ah: zie typeplaatje

Energie-inhoud in Wh: zie typeplaatje

Gewicht in kg: zie typeplaatje

Nominale spanning: zie typeplaatje

Frequentie: zie typeplaatje

Nominaal vermogen: zie typeplaatje

Laadstroom: zie typeplaatje

Maximale energie-inhoud van de vrijgegeven accu STIHL AS: 12,5 Ah De laadtijden kunnen op www.stihl.com/char‐ ging-times worden bekeken.

Als gebruik wordt gemaakt van een verlengka‐ bel, moeten de aders, afhankelijk van de span‐ ning en de lengte van de verlengkabel minimaal de volgende doorsnede hebben: Als de nominale spanning op het typeplaatje 220 V tot 240 V bedraagt:

Kabellengte 20 m tot 50 m: AWG 13/2,5 mm² Als de nominale spanning op het typeplaatje 100 V tot 127 V bedraagt:

18.6 Temperatuurgrenzen

WAARSCHUWING ■ De accu is niet beschermd tegen alle invloe‐ den van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen of exploderen. Personen kun‐ nen ernstig letsel oplopen en er kan materiële schade ontstaan.

De accu niet laden bij temperaturen lager dan -20 °C of hoger dan +50 °C. ► Heggenschaar, accu en acculader niet gebruiken bij temperaturen lager dan -20 °C of hoger dan +50 °C.

Heggenschaar, accu of acculader niet opbergen bij temperaturen lager dan -20 °C of hoger dan +70 °C.

18.7 Aanbevolen temperatuurberei‐

ken Voor een optimale prestatie van de heggens‐ chaar, de accu en acculader moeten de vol‐ gende temperatuurbereiken in acht worden genomen:

Gebruik: -10 °C tot +40 °C

Opbergen: -20 °C tot +50 °C Nederlands 18 Technische gegevens 108 0458-037-9601-AAls de accu buiten de aanbevolen temperatuur‐ bereiken wordt opgeladen, gebruikt of opgebor‐ gen, kan de prestatie verminderd zijn. Als de accu nat of vochtig is, laat deze dan ten minste 48 uur drogen bij meer dan + 15 °C en minder dan + 50 °C en bij een vochtigheid van minder dan 70%. Een hogere luchtvochtigheid kan de droogtijd verlengen.

18.8 Geluids- en trillingswaarden

De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluids‐ vermogenniveau bedraagt 2 dB(A). De K- waarde voor de trillingswaarden bedraagt 2 m/s². STIHL adviseert een gehoorbeschermer te dra‐ gen. HSA 30.0

gemeten volgens EN 62841-4-2: 82 dB(A).

gemeten volgens EN 62841-4-2: 90 dB(A).

gemeten volgens EN 62841‑4‑2

gemeten volgens EN 62841-4-2: 82 dB(A).

gemeten volgens EN 62841‑4‑2: 90 dB(A).

gemeten volgens EN 62841‑4‑2

Beugelhandgreep: 1,9 m/s². De aangeven trillingswaarden zijn volgens een gestandaardiseerde testprocedure gemeten en kunnen ter vergelijking van elektrische apparaten worden geraadpleegd. De daadwerkelijk optre‐ dende trillingswaarden kunnen afhankelijk van de manier van gebruik afwijken van de aangege‐ ven waarden. De aangegeven trillingswaarden kunnen worden gebruikt voor een eerste inschat‐ ting van de trillingsbelasting. De daadwerkelijke trillingsbelasting moet worden ingeschat. Daarbij kan ook rekening worden gehouden met de tij‐ den waarop het elektrische apparaat is uitge‐ schakeld en die waarin het weliswaar is inge‐ schakeld, maar zonder belasting draait. Informatie over het voldoen aan de EG-richtlijn 2002/44/EG inzake trillingen is op www.stihl.com/vib aangegeven.

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemica‐ liën. Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven. 19 Onderdelen en toebehoren

19.1 Onderdelen en toebehoren

Deze symbolen kenmerken de origi‐ nele STIHL onderdelen en het originele STIHL toebehoren. STIHL adviseert alleen originele STIHL onderde‐ len en origineel STIHL toebehoren te gebruiken. Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan. Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer. 20 Milieuverantwoord afvoe‐ ren

20.1 Heggenschaar, accu en accu‐

lader afvoeren Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer. Een onjuiste afvoer kan schadelijk zijn voor de gezondheid en voor het milieu. ► De STIHL producten inclusief de verpakking volgens de plaatselijke voorschriften bij een geschikt verzamelpunt voor recycling inleve‐ ren. ► Niet bij het huisvuil afvoeren. 21 EU-conformiteitsverklaring

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Duitsland verklaart op eigen verantwoording dat

Constructie: accu-heggenschaar

merk: STIHL 19 Onderdelen en toebehoren Nederlands 0458-037-9601-A 109– type: STIHL HSA 30.0, HSA 40.0

serie-identificatie: HA08 voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de ten tijde van de productiedatum geldende ver‐ sies van de volgende normen is ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2, EN 62841-1 en EN 62841-4-2. Toegepast conformiteitsbeoordelingsproces vol‐ gens richtlijn 2000/14/EG bijlage V. HSA 30.0

Gegarandeerd geluidsvermogenniveau: 92 dB(A) HSA 40.0

Gegarandeerd geluidsvermogenni‐ veau: 92 dB(A) De technische documentatie wordt bij de pro‐ ductgoedkeuring van ANDREAS STIHL AG & Co. KG bewaard. Het productiejaar, het productieland en het machinenummer staan vermeld op de heggens‐ chaar. Waiblingen, 09.03.2023 ANDREAS STIHL AG & Co. KG Bij volmacht Robert Olma, Vice President, Regulatory Affairs & Global Governmental Relations 22 UKCA-conformiteitsverkla‐ ring

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Duitsland verklaart op eigen verantwoording dat

Constructie: accu-heggenschaar

Gegarandeerd geluidsvermogenniveau: 92 dB(A) HSA 40.0

Gegarandeerd geluidsvermogenni‐ veau: 92 dB(A) De technische documentatie wordt bij ANDREAS STIHL AG & Co. KG bewaard. Het productiejaar, het productieland en het machinenummer staan vermeld op de heggens‐ chaar. Waiblingen, 09.03.2023 ANDREAS STIHL AG & Co. KG Bij volmacht Robert Olma, Vice President, Regulatory Affairs & Global Governmental Relations 23 Adressen www.stihl.com 24 Algemene veiligheidswaar‐ schuwingen voor elektri‐ sche gereedschappen

In dit hoofdstuk staan de algemene veiligheidsin‐ structies volgens de norm EN/IEC 62841 voor Nederlands 22 UKCA-conformiteitsverklaring 110 0458-037-9601-Ahandgeleide, door een elektromotor aangedre‐ ven gereedschappen. STIHL moet deze teksten afdrukken. De onder "Elektrische veiligheid" beschreven vei‐ ligheidsinstructies ter voorkoming van elektrische schokken gelden niet voor de STIHL accupro‐ ducten. WAARSCHUWING ■ Lees alle veiligheidsinstructies, voorschriften, illustraties en technische gegevens, waarvan dit elektrische gereedschap is voorzien. Als de hierna volgende instructies niet worden opge‐ volgd, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle veilig‐ heidsaanwijzingen en voorschriften voor toe‐ komstig gebruik. Het in de veiligheidsaanwijzingen gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrisch gereedschap voor aansluiting op het lichtnet (met netkabel) of op elektrisch gereedschap dat als energiebron een accu heeft (zonder netkabel).

24.2 Veiligheid op de werkplek

Houd uw werkomgeving schoon en goed verlicht. Een rommelig of onverlicht werkge‐ bied kan leiden tot ongevallen.

Niet met elektrisch gereedschap werken in een omgeving waar explosiegevaar bestaat en waarin zich brandbare vloeistoffen, gas‐ sen of stoffen bevinden. Elektrisch gereed‐ schap genereert vonken die stof of dampen tot ontsteking kunnen brengen.

Houd kinderen en andere personen tijdens het werken met elektrisch gereedschap op afstand. Als de aandacht wordt afgeleid, kunt u de controle over het elektrische gereed‐ schap verliezen.

De aansluitsteker van het elektrische gereedschap moet in de contactdoos pas‐ sen. Aan de steker mogen op geen enkele wijze wijzigingen worden aangebracht. Gebruik geen verloopstekers in combinatie met geaard elektrisch gereedschap. Onge‐ wijzigde stekers en passende contactdozen beperken het risico op een elektrische schok.

Voorkom lichaamscontact met geaarde oppervlakken, zoals bijvoorbeeld buizen, ver‐ warmingen, fornuizen en koelkasten. Er is een hoger risico op een elektrische schok wanneer uw lichaam geaard is.

Bescherm elektrisch gereedschap tegen regen of vocht. Het binnendringen van water/ vocht in elektrisch gereedschap verhoogt de kans op een elektrische schok.

Gebruik de netkabel niet voor andere doel‐ einden. Gebruik de netkabel nooit om het elektrische gereedschap te dragen of te trek‐ ken of om de stekker uit het stopcontact te trekken. De netkabel uit de buurt houden van hittebronnen, olie, scherpe randen of bewe‐ gende onderdelen. Beschadigde of in de war geraakte aansluitkabels verhogen de kans op een elektrische schok.

Bij het in de open lucht werken met elek‐ trisch gereedschap, alleen verlengkabels gebruiken die geschikt zijn voor gebruik bui‐ tenshuis. Het gebruik van voor buiten geschikte verlengkabels beperkt het risico op een elektrische schok.

Als werken met elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, maak dan gebruik van een aardlekschake‐ laar. Het gebruik van een aardlekschakelaar verkleint de kans op een elektrische schok.

24.4 Veiligheid van personen

Wees alert, let goed op wat u doet en ga met overleg te werk bij het werken met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Eén moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.

Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmas‐ ker, werkschoenen met stroeve zool, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert de kans op letsel.

Voorkom het per ongeluk inschakelen. Con‐ troleer of het elektrische gereedschap is uit‐ geschakeld voordat de steker in de contact‐ doos wordt gestoken en/of de accu wordt aangesloten, het gereedschap wordt opge‐ pakt of gedragen. Als bij het dragen van het elektrische gereedschap uw vinger op de schakelaar ligt of als het elektrisch gereed‐ 24 Algemene veiligheidswaarschuwingen voor elektrische gereedschappe… Nederlands 0458-037-9601-A 111schap ingeschakeld op het lichtnet wordt aangesloten, kan dit leiden tot ongevallen.

Afstelgereedschap of schroefsleutels verwij‐ deren voordat het elektrische gereedschap wordt ingeschakeld. Afstelgereedschap of een sleutel dat/die in een draaiend deel van het elektrische gereedschap zit, kan leiden tot letsel.

Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele houding en bewaar altijd het evenwicht. Hierdoor kan het elektri‐ sche gereedschap in onverwachte situaties beter onder controle worden gehouden.

Geschikte kleding dragen. Draag geen los‐ hangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden of lange haren kunnen blijven haken aan bewe‐ gende delen.

Als er een stofafzuig- en -opvanginrichting moet worden gemonteerd, moeten deze wor‐ den aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiginrichting beperkt het gevaar door stof.

Wees alert, voorkom een vals gevoel van veiligheid en lap de veiligheidsregels voor elektrisch gereedschap niet aan uw laars, ook als u na veelvuldig gebruik volledig ver‐ trouwd bent met elektrisch gereedschap. Achteloos handelen kan binnen een fractie van een seconde tot zwaar letsel leiden.

24.5 Gebruik en behandeling van

het elektrische gereedschap

Het elektrische gereedschap niet overbelas‐ ten. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aange‐ geven capaciteitsbereik.

Geen elektrisch gereedschap gebruiken waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

Trek de steker uit de contactdoos en/of ver‐ wijder de uitneembare accu alvorens afstel‐ werkzaamheden uit te voeren, toebehoren te vervangen of het apparaat op te bergen. Deze voorzorgsmaatregel voorkomt het onbedoeld aanlopen van het elektrische gereedschap.

Niet-gebruikt elektrisch gereedschap buiten het bereik van kinderen opbergen. Elektrisch gereedschap niet laten gebruiken door per‐ sonen die er niet mee vertrouwd zijn of die de instructies niet hebben gelezen. Elek‐ trisch gereedschap is gevaarlijk als dit door onervaren personen wordt gebruikt.

Elektrisch gereedschap en toebehoren zorg‐ vuldig onderhouden. Controleer of de bewe‐ gende delen correct functioneren en dat deze niet klemmen, gebroken of beschadigd zijn omdat hierdoor de werking van het elek‐ trische gereedschap nadelig wordt beïn‐ vloed. Beschadigde onderdelen voor het gebruik van het elektrische gereedschap laten repareren. Vele ongevallen zijn te wij‐ ten aan slecht onderhouden elektrisch gereedschap.

De messen scherp en schoon houden. Zorg‐ vuldig geslepen messen met scherpe snij‐ kanten klemmen minder snel en zijn gemak‐ kelijker te hanteren.

Elektrisch gereedschap, toebehoren, wissel‐ gereedschap enz. volgens deze instructies gebruiken. Hierbij op de arbeidsomstandig‐ heden en de uit te voeren werkzaamheden letten. Het gebruik van elektrisch gereed‐ schap voor andere dan de bedoelde toepas‐ singen kan tot gevaarlijke situaties leiden.

Houd de handgrepen en handgreepvlakken, schoon en olie- en vetvrij. Gladde handgre‐ pen en handgreepvlakken staan een veilige bediening en controle over het elektrische gereedschap in onvoorziene situaties in de weg.

24.6 Gebruik en behandeling van

Laad de accu’s alleen met acculaders die door de fabrikant worden geadviseerd. Met een acculader die geschikt is voor een bepaald type accu is er kans op brandgevaar als deze wordt gebruikt voor een ander type accu.

Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschappen. Het gebruik van andere accu’s kan leiden tot let‐ sel en brandgevaar.

De niet-gebruikte accu uit de buurt houden van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwer‐ pen waarmee de contacten kunnen worden Nederlands 24 Algemene veiligheidswaarschuwingen voor elektrische gereedschappe… 112 0458-037-9601-Aoverbrugd. Kortsluiting tussen de accucon‐ tacten kan leiden tot brandwonden of brand.

Bij verkeerd gebruik kan accuvloeistof uit de accu weglekken. Contact hiermee voorko‐ men. Bij toevallig contact, met water afspoe‐ len. Als de accuvloeistof in de ogen komt bovendien een arts raadplegen. Weglek‐ kende accuvloeistof kan leiden tot huidirrita‐ ties of brandwonden.

Gebruik geen beschadigde accu's of accu's waaraan wijzigingen zijn aangebracht. Beschadigde of gewijzigde accu's kunnen zich onvoorspelbaar gedragen en leiden tot kans op explosie of letsel.

Stel een accu niet bloot aan vuur of hoge temperaturen. Vuur of temperaturen boven de 130 °C (265 °F) kunnen leiden tot explo‐ sies.

Volg alle instructies met betrekking tot het laden op en laad de accu of het accugereed‐ schap nooit op buiten het in de handleiding genoemde temperatuurbereik. Verkeerd laden of laden buiten het vrijgegeven tempe‐ ratuurbereik kan de accu beschadigen en kans op brand verhogen.

Laat elektrisch gereedschap alleen repare‐ ren door gekwalificeerd en vakkundig perso‐ neel en alleen met originele vervangingson‐ derdelen. Daarmee wordt gewaarborgd dat de veiligheid van het elektrische apparaat behouden blijft.

Voer geen onderhoudswerkzaamheden uit aan beschadigde accu's. Al het onderhoud aan accu's mag alleen door de fabrikant of een hiertoe gemachtigd bedrijf worden uitge‐ voerd.

24.8 Veiligheidsinstructies voor heg‐

genscharen Algemene veiligheidsinstructies voor heggens‐ charen

Gebruik de heggenschaar niet bij slecht weer, met name als er kans op onweer is. Daarmee verkleint u de kans door bliksem te worden getroffen.

Houd alle voedingskabels uit de buurt van het snoeigebied. Kabels kunnen in in heggen en struiken verborgen zijn en per ongeluk door het mes worden doorgesneden.

Draag een gehoorbeschermer. Een geschikte persoonlijke veiligheidsuitrusting verlaagt het risico op gehoorbeschadiging.

Houd de heggenschaar alleen vast bij de geïsoleerde handgrepen, omdat het snoei‐ mes verborgen elektrische kabels kan raken. Het contact van de messen met een onder spanning staande kabel kan ook de metalen delen van het apparaat onder spanning zet‐ ten en leiden tot een elektrische schok.

Houd alle lichaamsdelen uit de buurt van de messen. Bij bewegende messen niet probe‐ ren gesnoeide takjes te verwijderen of nog te snoeien takjes vast te houden. De messen blijven bewegen nadat de schakelaar is uit‐ geschakeld. Eén moment van onachtzaam‐ heid tijdens het gebruik van de heggens‐ chaar kan leiden tot ernstig letsel.

Voordat u ingeklemd snijgoed verwijdert of onderhoud aan de machine uitvoert, moet u ervoor zorgen dat alle schakelaars uitge‐ schakeld zijn en de accu verwijderd of losge‐ koppeld is. Als de heggenschaar tijdens het verwijderen van vastzittend materiaal plotse‐ ling wordt geactiveerd, kan er ernstig letsel ontstaan.

Draag de heggenschaar aan de handgreep alleen bij stilstaande messen en let erop dat u geen schakelaar indrukt. Door het correct dragen van de heggenschaar verlaagt u het risico op onopzettelijk inschakelen en het daardoor veroorzaakte letsel door het mes.

Bij vervoer of opslag van de heggenschaar altijd de kap over de messen aanbrengen. Vakkundig omgaan met de heggenschaar vermindert het risico op letsel door de mes‐ sen.

Geluiddrukniveau > 85 dB(A) 24 Algemene veiligheidswaarschuwingen voor elektrische gereedschappe… Nederlands 0458-037-9601-A 113Nederlands 24 Algemene veiligheidswaarschuwingen voor elektrische gereedschappe… 114 0458-037-9601-A24 Algemene veiligheidswaarschuwingen voor elektrische gereedschappe… Nederlands 0458-037-9601-A 115www.stihl.com *04580379601A* *04580379601A* 0458-037-9601-A 0458-037-9601-A
