Producttype	Elektronische decoupeerzaag
Merk	Proviel
Model	HPS 520 E
Nominale spanning	230 V ~ 50 Hz
Opgenomen vermogen	520 W
Aantal slagen per minuut	500 - 3000 min⁻¹
Slaglengte	16 mm
Zaagdiepte in hout	65 mm
Zaagdiepte in kunststof	20 mm
Zaagdiepte in ijzer	8 mm
Maximale schuine zaaghoek	45° (links en rechts)
Geluidsdrukniveau (LPA)	86,2 dB(A)
Geluidsvermogensniveau (LWA)	99,2 dB(A)
Trilling (handgreep)	6,7 m/s²
Dubbele isolatie	Ja
Gewicht	2,1 kg
Elektronische snelheidsregeling	Ja, met voorselectie via draaiknop
Pendelslag	Ja, schakelbaar
Verstelbare zaagtafel	Ja, kantelbaar en verstelbaar in de lengte
Stofafzuigaansluiting	Ja, voor stofzuiger
Zaagbladtype	T-schacht zaagbladen (standaard)
Garantie	36 maanden

Veelgestelde vragen - HPS 520 E Proviel

Hoe vervang ik het zaagblad?

Haal de stekker uit het stopcontact. Draai de twee schroeven van de slede los met de inbussleutel, verwijder het oude zaagblad, plaats het nieuwe zaagblad tot aan de aanslag (tanden naar voren) en draai de schroeven weer vast.

Hoe stel ik de zaagsnelheid in?

De snelheid is traploos instelbaar door de drukknop AAN/UIT in te drukken. Voor een voorselectie draait u de draaiknop op de schakelaar: naar PLUS om te verhogen, naar MIN om te verlagen.

Hoe maak ik een schuine zaagsnede?

Draai de twee schroeven onder de zaagtafel los, kantel de zaagtafel tot de gewenste hoek (max. 45° links/rechts, markeringen bij 15°, 30°, 45°) en draai de schroeven weer vast.

Kan ik deze zaag gebruiken om metaal te zagen?

Ja, de zaagdiepte in ijzer is 8 mm. Gebruik een geschikt zaagblad voor metaal en een lagere snelheid.

Hoe sluit ik een stofzuiger aan?

De zaag is aan de achterkant voorzien van een stofafzuigaansluiting. Sluit eenvoudig de slang van uw stofzuiger aan op de opening. Gebruik indien nodig een adapter van de stofzuigerfabrikant.

Wat te doen als het zaagblad vastloopt?

Haal de stekker uit het stopcontact. Controleer of het zaagblad niet krom of beschadigd is. Om het zaagblad vrij te maken, trekt u de zaag voorzichtig terug terwijl u het werkstuk vasthoudt. Gebruik altijd een scherp zaagblad.

Hoe gebruik ik de continuïteitsmodus?

Druk de AAN/UIT-schakelaar in en vergrendel deze met de stopknop (drukknop aan de zijkant). Om te stoppen, drukt u nogmaals op de schakelaar en laat u deze los.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, handschoenen en gehoorbescherming. Haal altijd de stekker uit het stopcontact voordat u instellingen wijzigt of het zaagblad vervangt. Werk niet met botte of beschadigde zaagbladen.

Hoe maak ik de zaag schoon?

Haal de stekker uit het stopcontact. Reinig de buitenkant met een licht vochtige doek. De ventilatiesleuven moeten stofvrij zijn. Gebruik geen oplosmiddelen.

Waar kan ik reservezaagbladen vinden?

Gebruik standaard T-schacht decoupeerzaagbladen. Deze zijn verkrijgbaar bij de vakhandel. Zorg dat u een geschikt zaagblad kiest voor het materiaal (hout, metaal, kunststof).

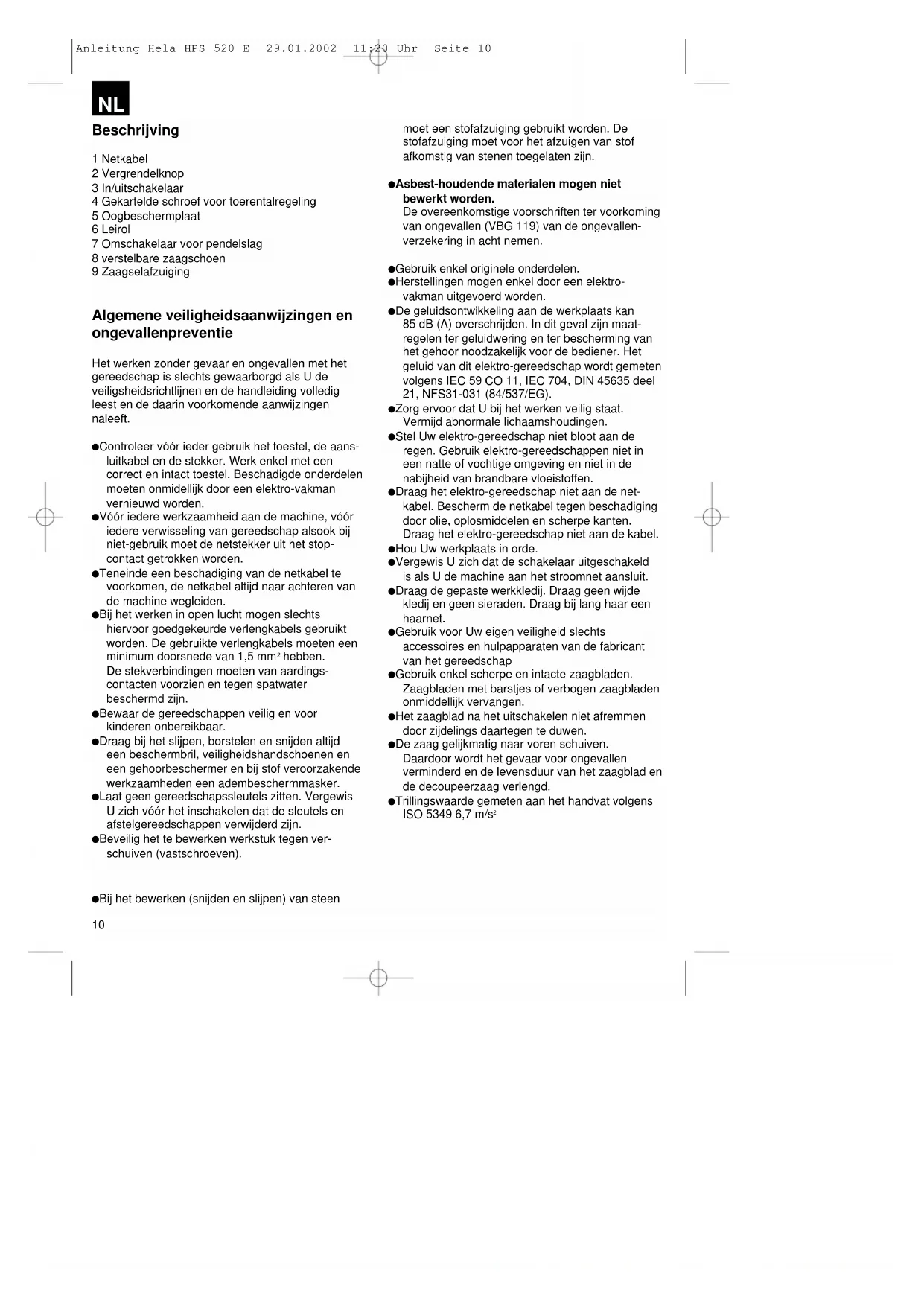

GEBRUIKSAANWIJZING HPS 520 E Proviel

1 Netkabel
2 Vergrendelknop
3 In/uitschakelaar
4 Gekartelde schroef voor toerentalregeling
5 Oogbeschermplaat
6 Leirol
7 Omschakelaar voor pendelslag
8 verstelbare zaagschoen
9 Zaagselafzuiging

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer vóór ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidellijk door een elektro-vakman vernieuwd worden.
  ●Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stop-contact getrokken worden.
  ●Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
  ●Bij het werken in open lucht mogen slechts hiervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm² hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.
  ●Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
  ●Draag bij het slijpen, borstelen en snijden altijd een beschermbril, veiligheidshandschoenen en een gehoorbeschermer en bij stof veroorzakende werkzaamheden een adembeschermmasker.
  ●Laat geen gereedschapssleutels zitten. Vergewis U zich vóór het inschakelen dat de sleutels en afstelgereedschappen verwijderd zijn.
• Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).

●Bij het bewerken (snijden en slijpen) van steen

moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzuigen van stof afkomstig van stenen toegelaten zijn.

- Asbest-houdende materialen mogen niet bewerkt worden.

De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen-verzekering in acht nemen.

-Gebruik enkel originele onderdelen.
●Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
●De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS31-031 (84/537/EG).
●Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
- Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
●Draag het elektro-gereedschap niet aan de netkabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
●Hou Uw werkplaats in orde.
- Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
- Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
- Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
-Gebruik enkel scherpe en intacte zaagbladen. Zaagbladen met barstjes of verbogen zaagbladen onmiddellijk vervangen.
- Het zaagblad na het uitschakelen niet afremmen door zijdelings daartegen te duwen.
- De zaag gelijkmatig naar voren schuiven. Daardoor wordt het gevaar voor ongevallen verminderd en de levensduur van het zaagblad en de decoupeerzaag verlengd.
●Trillingswaarde gemeten aan het handvat volgens ISO 5349 6,7 m/s²

Handleiding voor electronic-decoupeerzaag

INGEBRUIKNEMING

Momentschakeling (fig. 2)

Inschakelen : in/uitschakelaar drukken

Uitschakelen : in/uitschakelaar loslaten

Continuschakeling

Inschakelen : in/uitschakelaar drukken en in gedrukte toestand met de vergrendelknop vastzetten

Uitschakelen : in/uitschakelaar drukken en loslaten

Toerentalregeling

Het toerental kan traploos geregeld worden door op de in/uitschakelaar min of meer hard te drukken. Door een lichte druk wordt een laag toerental, door een harde druk een hoog toerental bereikt. Daardoor kunt U het aantal slagen overeenkomstig het uit te voeren werk bepalen.

Elektronische toerentalvoorselectie (fig.3)

Met de gekartelde schroef aan de in/uitschakelaar kan het gewenst toerental binnen een versnelling vooraf ingesteld worden. Draait U de gekartelde schroef in PLUS-richting, wordt het toerental verhoogd. Draait U de schroef in MINUS-richting, wordt het toerental verlaagd. Het gepaste toerental is afhankelijk van het te bewerken materiaal en van de arbeidsomstandigheden.

De algemene regels voor de snijsnelheid bij verspanende bewerkingen zijn ook hier van toepassing.

Zaagblad verwisselen (fig. 1)

Vóór alle werkzaamheden en vóór het verwisselen van het zaagblad de decoupeerzaag uitschakelen en de netstekker uit het stopcontact trekken.

Draai de twee schroeven aan de stoter met behulp van de bijgevoegde inbussleutel los (fig.1). Schuif het zaagblad in de leigroef tussen de hefstang en de weerhoudbeugel tot aan de aanslag. Draai de twee schroeven met de bijgevoegde inbussleutel vast. De tanding van het zaagblad moet in snijrichting wijzen. Let erop dat het zaagblad in de leigroef van de stoter en de leirol zit.

Verstellen van de zaagschoen (versteksneden en zagen dicht aan de rand, fig. 4)

Voor versteksneden en diagonalsneden kan de zaagschoen, na het losdraaien van de twee schroeven aan de onderkant, weerzijds tot 45° gedraaid worden. De hoeken zijn door markeringsstreepjes, 15°, 30° en 45° aangeduid. Een instelling tussen de gemarkeerde hoekgraden is zomaar mogelijk.

Om van snijhoek te veranderen draait U de twee schroeven (fig. 4) zo ver los dat U de zaagschoen juist nog kan verschuiven. Stel de gewenste hoek dan in en draai de twee schroeven weer vast.

Om tot aan de rand te zagen, kan de zaagschoen naar achteren verschoven worden. Draai hiervoor de twee schroeven aan de onderkant (fig. 4) los en schuif de zaagschoen naar achteren. Draai de twee schroeven weer vast.

Stofafzuiging

De decoupeerzaag is voorzien van een stofzuigeraansluiting. Iedere stofzuiger kan aan de afzuigopening op het achterste eind van de decoupeerzaag aangesloten worden. Indien U hiervoor een speciale adapter nodig hebt, gelieve contact met de fabricant van Uw stofzuiger op te nemen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 520 Watt
Aantal slagen : 500 -3000/min.
Slaghoogte : 16 mm
Zaagdiepte hout : 65 mm
Zaagdiepte kunststof : 20 mm
Zaagdiepte ijzer : 8 mm
Versteksnede : tot 45° (links en rechts)
Geluidsdrukniveau LPA : 86,2 dB (A)
Geluidsprestatieniveau LWA : 99,2 dB (A)
Vibration aw	6,7 m/s2
Randgeaard
Gewicht 2,1 kg

NL

1

- Monteren van het zaagblad: Zaagblad tot de aanslag in de stoter schuiven en stevig vast-schroeven.

Attentie! Controleer of het zaagblad In de groef van de looprichting zit.

• Steeds een onberlspellijk en geschikt zaagblad gebruiken.
• Motor van de schrobzaag niet zonder zaagblad laten lopen.
• Looprol zo nu en dan met enkele druppels olie smeren.

Lossen van het zaag- blad: Blnnenzeskantschroet ca. 1 volledige draai

4

Door losdraaien van de twee schroeven kan de zaagschoen naar links en rechts of schuin tot max. 45° versteld worden.

1

vergrendel
in/uitschakelaar

del- cr

Inschakelen : in/uitschakelaar drukken
Continubedrijf : in/uitschakelaar met vergrendelknop 9 delknop vastzetten
Uitschakelen : in/uitschakelaar drukken en loslaten

5

Snijden van gefineerde platen :

1. Fijn zaagblad gebruiken
2. Zaagschoen aan die plaats aanzetten, die niet van een laag voorzien is
3. Decoupeerzaag met geringe kracht naar voren schuiven

Gegenstuk

Zaksnede : Enkel in platen en hout zonder voorboren. Decoupeerzaag vast tegen het tegenstuk duwen en langzaam in snijrichting bewegen.

3

Door draaien van de toerentalregelaar wordt het aantal slagen verhoogd

De garantieduur beginnt op de koopdatum en bedraagt 3 jaare.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden. uw contactpersoon van de klantenservice

GARANTIEURKUNDE

NL-7903 BD Hoogeveeen

Tel. [phone], Fax [phone]

B Einhell Benelux

Abtsdreef 10

B-2940 Stadbroek

Tel/Fax [phone]

E Comercial Einhell S.A.

Technische Wijzigingen Voorbenhouben
