| Producttype | Mobiele 4G-router (Mi-Fi) |
| Merk | TCL |
| Model | MW63 |
| Afmetingen (ongeveer) | 105 x 65 x 15 mm |
| Gewicht (ongeveer) | 120 g |
| Voeding | 5 V / 1 A via micro USB-poort |
| Batterijtype | Oplaadbare lithium-ion (niet-verwijderbaar) |
| Batterijcapaciteit | 2 600 mAh |
| Standby-tijd | Tot 24 uur |
| Ondersteunde mobiele frequentiebanden | UMTS B1/B3/B8 (2100/1800/900 MHz), LTE FDD B1/B3/B7/B8/B20 (2100/1800/2600/900/800 MHz), TDD LTE B38 (2600 MHz) |
| Wi-Fi | 802.11 b/g/n/ac, 2,4 GHz en 5 GHz, tot 867 Mbps |
| Poorten / interfaces | 1 micro USB-poort (opladen), 1 nano-SIM-sleuf, 1 resetknop |
| Display / indicatoren | 4 LED's: signaal, Wi-Fi, sms, batterij |
| Belangrijkste functies | Wi-Fi-toegangspunt, 4G-verbinding delen, ondersteuning voor sms |
| Beheer / configuratie | Webinterface via browser (adres staat op het etiket) |
| Beveiliging | WPA/WPA2-codering, standaard Wi-Fi-wachtwoord op het etiket |
| Onderhoud en reiniging | Reinigen met een droge, zachte doek; geen schurende producten gebruiken |
| Reserveonderdelen / repareerbaarheid | Niet-verwijderbare batterij, geen reserveonderdelen meegeleverd; reparatie door erkend centrum |
| Algemene informatie | CE-gecertificeerd, conform richtlijn 2014/53/EU, SAR: 1,56 W/kg (lichaam) / 3,47 W/kg (ledematen) |
Veelgestelde vragen - MW63 TCL
Gebruikersvragen over MW63 TCL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Router in PDF-formaat gratis! Vind uw handleiding MW63 - TCL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MW63 van het merk TCL.

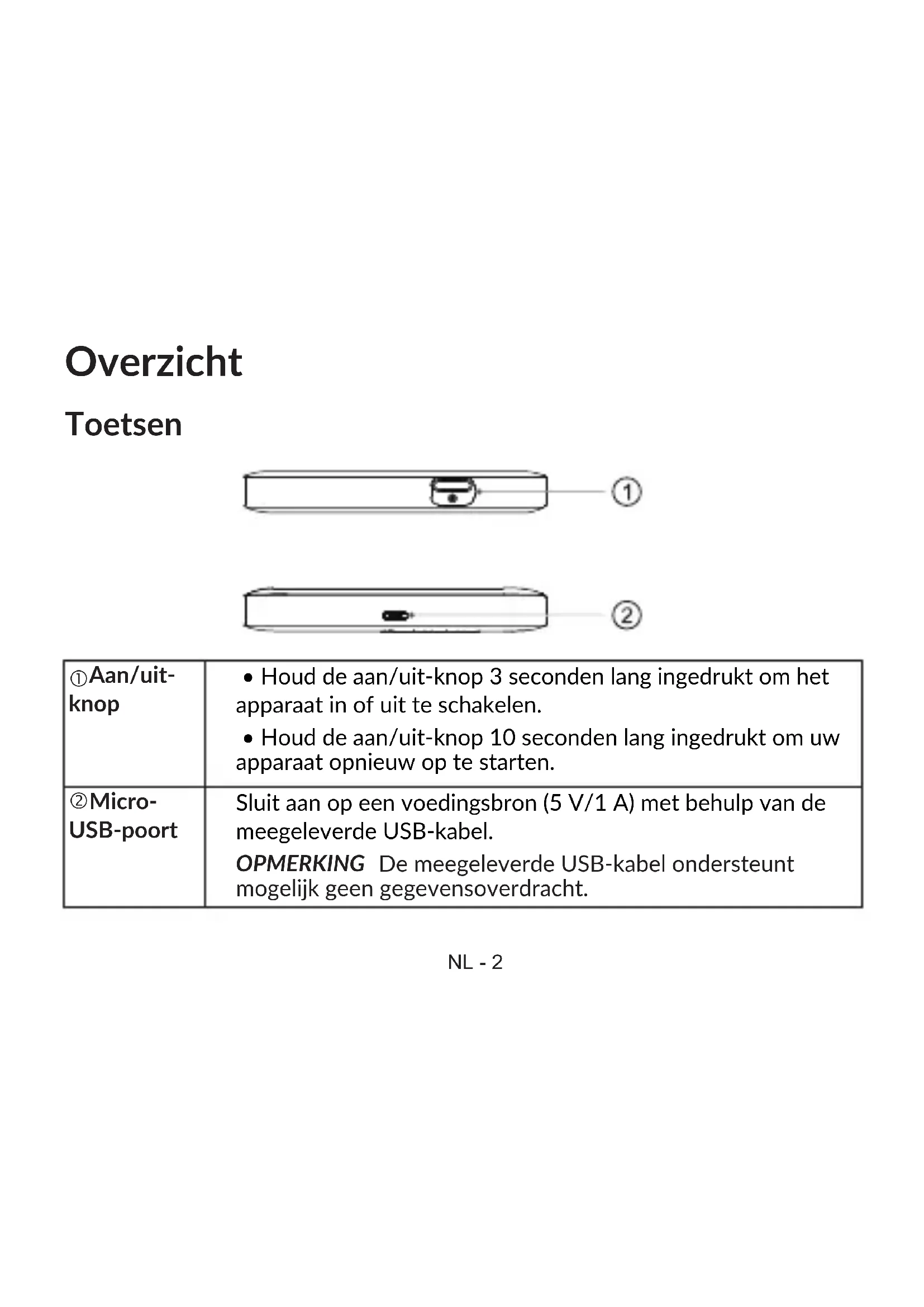

GEBRUIKSAANWIJZING MW63 TCL
| 1Aan/uit-knop | Houd de aan/uit-knop 3 seconden lang ingedrukt om het apparaat in of uit te schakelen.Houd de aan/uit-knop 10 seconden lang ingedrukt om uw apparaat opnieuw op te starten. |
| 2Micro-USB-poort | Sluit aan op een voedingsbron (5 V/1 A) met behulp van de meegeleverde USB-kabel.OPMERKING De meegeleverde USB-kabel ondersteunt mogelijk geen gegevensoverdracht. |
Statusledlampjes
①②③④
- Brandt blauw: het apparaat is verbonden met het internet.
- Brandt rood: Slechte netwerkdekking, Simkaart of netwerkservice is niet beschikbaar
- Knippert blauw: het apparaat is geregistreerd op het mobiele netwerk, maar niet verbonden met het internet.
| 2Wi-Fi-led | Brandt blauw: Wi-Fi is ingeschakeld.Uit: Wi-Fi is uitgeschakeld. |
| 3SMS-led • Brandt | blauw: nieuw(e) bericht(en).Knippert blauw: SMS-postvak is vol.Uit: Geen nieuw bericht. |
| 4Batterij-led • Brandt | blauw: batterijniveau: 21% - 100%Knippert blauw: het apparaat is aan het opladenBrandt rood: het batterijniveau is laag. |
NL - 3
②
| 1 Sleuf voor nano-simkaart | Steek een nano-simkaart in de sleuf. |
| 2 Resetknop Druk | met een paperclip de knop 3 seconden lang in om het apparaat te resetten. |
De simkaart en batterij plaatsen
- Noteer voordat u uw simkaart en batterij plaatst de standaard SSID en het Wi-Fi-wachtwoord op het etiket in uw LinkZone.
- Let op de richting van uw simkaart. Zorg ervoor dat u de simkaart uitlijnt met de sleuf en schuif deze in de sleuf totdat deze goed zit.

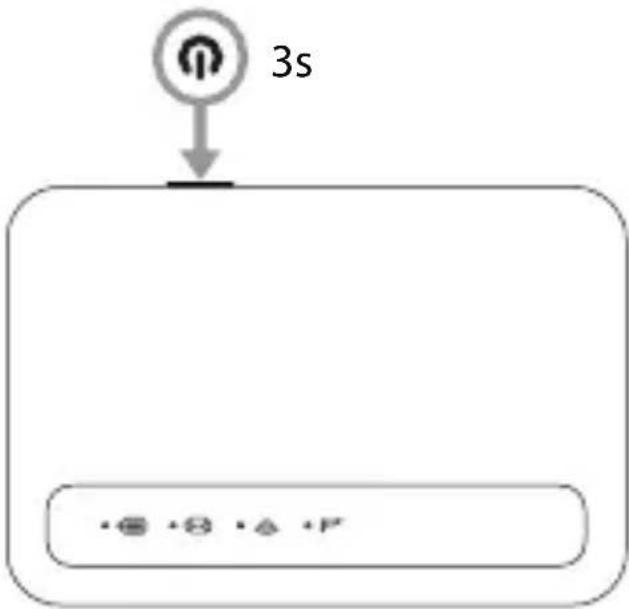

Inschakelen
Houd de aan/uit-knop 3 seconden ingedrukt om uw LinkZone in te schakelen.
NL - 6
Verbinding maken met het netwerk
-
Zorg ervoor dat u de Wi-Fi-naam (SSID) en het wachtwoord hebt genoteerd op het etiket onder de batterij.
-
Open de verbindingsinstellingen van het apparaat dat u wilt verbinden, zoals een pc, tablet of smartphone, zoek naar de Wi-Fi-naam (SSID) en klik erop om verbinding te maken met het Wi-Fi-netwerk. Voer het wachtwoord dat op het etiket staat in wanneer dat wordt gevraagd.
NL - 7
Het netwerk configureren
Opmerking: Voor de standaard aanmeldingsgegevens raadpleegt u het etiket in uw LINKZONE.
Het Wi-Fi-network LINKZONE configureren:
- Open een webbrowser op het apparaat dat met het LINKZONE-netwerk is verbonden.
- Ga naar de inlogwebsite en volg de instructies op het scherm. De inlogwebsite staat op het etiket onder de batterij.
Opmerking: Ga voor een volledige gebruikershandleiding naar het gedeelte Help van de inlogwebsite.
Veiligheid en gebruik
Lees alle veiligheidsinformatie voordat u het apparaat gebruikt. Het niet opvolgen van deze veiligheidsinstructies kan leiden tot letsel of kan uw apparaat of andere eigendommen beschadigen. De fabrikant aanvaardt geen enkele aansprakelijkheid voor de gevolgen van onjuist gebruik of het niet opvolgen van de aanwijzingen uit deze handleiding.
- Gebruik het apparaat niet in omgevingen waar draadloze apparaten verboden zijn.
- Wanneer het apparaat is ingeschakeld, moet het tenminste 15 cm uit de buurt van een medisch apparaat, zoals een pacemaker, gehoorapparaat of insulinepomp, worden gehouden. Raadpleeg uw arts en de fabrikant van het medische apparaat voor specifieke informatie.
- Laat kinderen het apparaat of de bijbehorende accessoires niet zonder toezicht gebruiken of ermee spelen.
- Behandel uw apparaat altijd met zorg en bewaar het in een stofvrije omgeving.
- Probeer het apparaat niet zelf te repareren.
- Laat het apparaat niet vallen. Gooi er niet mee en probeer niet om het
te buigen.
- Werp het apparaat en de bijbehorende accessoires niet weg in het vuur.
Voedingsadapter
Gebruik de meegeleverde USB-kabel om uw apparaat op te laden. Laad het apparaat alleen op met een adapter die voldoet aan de toepasselijke internationale en regionale veiligheidsstandaarden. De adapter moet het CE-keurmerk dragen. Het gebruik van andere adapters kan schade veroorzaken aan het apparaat en vormt een risico op (dodelijk) letsel. Zorg dat de ruimte goed geventileerd is wanneer de adapter is aangesloten op een stopcontact. Gebruik geen beschadigde voedingsadapters.
| Aanbevolen adapterspecificaties | |
| Model | UC11 |
| Ingangsspanning/-frequentie | 100~240 V, 50/60 Hz |
| Uitgangsspanning/-stroom/-vermogen | 5,0 V/1,0 A/5,0 W |
| Gemiddelde actieve efficiëntie | 73,8% |
| Opgenomen elektrisch vermogen in niet-belaste toestand | 0,08 W |
Batterij
LET OP: ALS U NIET HET JUISTE TYPE VERVANGINGSACCU GEBRUIKT, KAN DEZE ONTPLOFFEN. ALS U OUDE ACCU'S WEGGOOIT, MOET U ZICH HOUDEN AAN DE GELDENDE VOORSCHRIFTEN.
Conform luchtvaartregelgeving is de batterij van uw product niet volledig opgeladen. Laad deze eerst op.
- Probeer de batterij niet te openen: deze bevat chemische stoffen die mogelijk brandwonden veroorzaken en schadelijke dampen vormen.
- Haal de batterij niet uit elkaar en veroorzaak geen kortsluiting.
- De batterij moet worden gerecycled of gescheiden van het huishoudelijk afval. Gooi de batterijen weg volgens de plaatselijke milieuvoorschriften en -richtlijnen.
- Vervang de batterij alleen door een andere gekwalificeerde batterij. Het
gebruik van een niet-gekwalificeerde batterij kan een risico op brand, explosie, lekkage of ander gevaar met zich meebrengen.
- Gebruik geen batterij die is beschadigd.
Opslagomgeving
Uw apparaat is ontworpen om het beste te werken bij omgevingstemperaturen tussen 0 °C en 40 °C (32 °F en 104 °F), en moet worden opgeslagen bij omgevingstemperaturen tussen -10 °C en 70 °C (14 °F en 158 °F). Het apparaat kan defect raken als het buiten deze temperatuurbereiken wordt gebruikt of opgeslagen. Vermijd blootstelling van het apparaat aan hevige temperatuurschommelingen of vocht.
Informatie over naleving
Dit apparaat voldoet aan de internationale eisen voor blootstelling aan
NL - 12
radiogolven.
De standaard voor blootstelling aan radiogolven wordt uitgedrukt in de maateenheid SAR (Specific Absorption Rate). De SAR-limiet voor mobiele apparaten is 2 W/kg bij gebruik tegen het lichaam en 4 W/kg bij gebruik op ledematen.
| De hoogste SAR-waarde voor dit model en omstandigheden waaronder deze is vastgelegd | ||
| SAR voor gebruik op het lichaam (5 mm) | UMTS 1800 MHz + Wi-Fi 2,4 GHz | 1,56 W/kg |
| SAR voor gebruik op de ledematen (0 mm) | LTE-band 7 + Wi-Fi 2,4GHz 3,47 W/kg | |
Frequentieband
Dit product werkt met de volgende frequentiebanden en maximale radiofrequentie-energie:
| Frequentieband | Maximumradiofrequentievermogen |
| UMTS Band 1 (2100 MHz) 24,5 dBm | |
| UMTS Band 3 (1800 MHz) 24,5 dBm | |
| UMTS Band 8 (900 MHz) 24,0 dBm | |
| LTE FDD B1/3/7/8/20(2100/1800/2600/900/800 MHz) | 23,5 dBm |
| LTE TDD B38 (2600 MHz) 23,5 dBm | |
| 802.11 b/g/n 2,4 GHz 19,43 dBm | |
| 802.11 a/n/ac 5150 – 5350 MHz 19,21 dBm | |
| 802.11 a/n/ac 5470 – 5725 MHz 19,04 dBm | |
| 802.11 a/n/ac 5725 – 5875 MHz 13,05 dBm |
Beperkingen:
Dit apparaat mag worden gebruikt in alle Europese landen. De 5150-5250
MHz-band ^1 van Wi-Fi 5GHz mag alleen binnen en buiten worden gebruikt als de apparatuur niet is aangesloten op een vaste installatie of op de externe carrosserie van wegvoertuigen, een vaste infrastructuur of een vaste buitenantenne. De 5250-5350 MHz-band ^1 van Wi-Fi 5GHz mag alleen binnen gebouwen worden gebruikt. De 5470-5725 MHz-band ^1 van Wi-Fi 5GHz mag niet worden gebruikt in wegvoertuigen, treinen, vliegtuigen of scenario's van onbemande luchtvaartsystemen voor de volgende landen:
 | BE BG CZ DK DE EE IE EL ES | ||||||||
| FR | HR | IT | CY | LV | LT | LU | HU | MT | |
| NL AT PL PT RO SI SK | FI SE | ||||||||
| NO IS LI CH TR UK | (NI) | ||||||||
1 Afhankelijk van het aangeschafte apparaat.
Naleving van de regelgeving
TCL Communication Ltd. verklaart hierbij dat de radioapparatuur type TCL MW63VK voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op: https://www.tcl.com/global/en/service-support-mobile/eu-doc.html
Afvoer en recycling van afval
Het apparaat, accessoire en de batterij moeten worden afgevoerd in overeenstemming met de plaatselijk geldende milieuvoorschriften.
Als dit symbool op uw apparaat, batterij of accessoires staat, moet u deze producten wanneer u ze afdankt afgeven bij:
- Gemeentelijke afvalverwerkingsbedrijven met specifieke bakken.
- Inzamelbakken op de verkooppunten.
De apparatuur wordt dan gerecycleerd, zodat er geen schadelijke stoffen in het milieu terechtkomen.
Landen binnen de Europese Unie: Deze punten voor gescheiden inzameling zijn gratis toegankelijk. Alle producten die zijn voorzien van dit symbool moeten bij deze inzamelpunten worden ingeleverd.
Landen buiten de Europese Unie: Als er in uw land of regio een systeem voor gescheiden afvalverwerking bestaat, moet u alle apparatuur die is voorzien van het symbool apart houden van het normale huisvuil. Breng deze apparatuur naar de inzamelpunten, zodat het materiaal kan worden gerecycled.
Algemene informatie
| Website www.tcl.com/global | |
| Hotline | https://www.tcl.com/global/en/mobile-support/hotline&service-center.html |
| Volledige gebruikershandleiding | Ga naar het gedeelte Help van de inlogwebsite. |
| Fabrikant TCL Communication Ltd. | |
| Adres | 5/F, Building 22E, 22 Science Park East Avenue, Hong Kong Science Park, Shatin, NT, Hong Kong |
Software-update
De verbindingskosten die gepaard gaan met het zoeken, downloaden en installeren van software-updates voor het besturingssysteem van uw
NL - 18
mobiele apparaat variëren afhankelijk van het aanbod waarop u zich hebt geabonneerd via uw provider. Updates worden automatisch gedownload, maar voor de installatie is uw goedkeuring vereist. Als u een update weigert of vergeet te installeren, kan dit de prestaties van uw apparaat beïnvloeden en, in het geval van een beveiligingsupdate, uw apparaat blootstellen aan beveiligingsrisico's. Ga voor meer informatie over software-updates naar tcl.com
Privacyverklaring van apparaatgebruik
Alle persoonlijke gegevens die u met TCL Communication Ltd. hebt gedeeld, worden behandeld in overeenstemming met onze privacyverklaring. U kunt onze privacyverklaring raadplegen door onze website te bezoeken:
In sommige gevallen kunnen er vanwege de softwareversie van uw apparaat of vanwege speciale diensten van uw provider verschillen bestaan tussen beschrijvingen uit de handleiding en de feitelijke werking van het apparaat. TCL Communication Ltd. is niet juridisch aansprakelijk voor dergelijke verschillen, indien van toepassing, of voor potentiële gevolgen hiervan. De verantwoordelijkheid ligt geheel bij de provider.
Beperkte garantie
Als consument hebt U mogelijk wettelijke (statutaire) rechten naast de rechten die zijn uiteengezet in deze beperkte garantie die vrijwillig door de Fabrikant wordt aangeboden, zoals de consumentenwetgeving van het land waarin u woont ("Consumentenrechten"). Deze beperkte garantie beschrijft bepaalde situaties waarin de Fabrikant al dan niet een oplossing zal bieden voor het TCL-apparaat. Deze beperkte garantie beperkt of sluit uw Consumentenrechten met betrekking tot het TCL-apparaat niet uit. Ga voor meer informatie over beperkte garantie naar https://www.tcl.com/global/en/warranty
NL - 20
In het geval van een defect aan uw apparaat waardoor u dit niet normaal kunt gebruiken, moet u uw verkoper onmiddellijk hiervan op de hoogte brengen en uw apparaat en de originele factuur overhandigen.
NL - 21
