GEBRUIKSAANWIJZING Intense Cool AU4010 CALOR

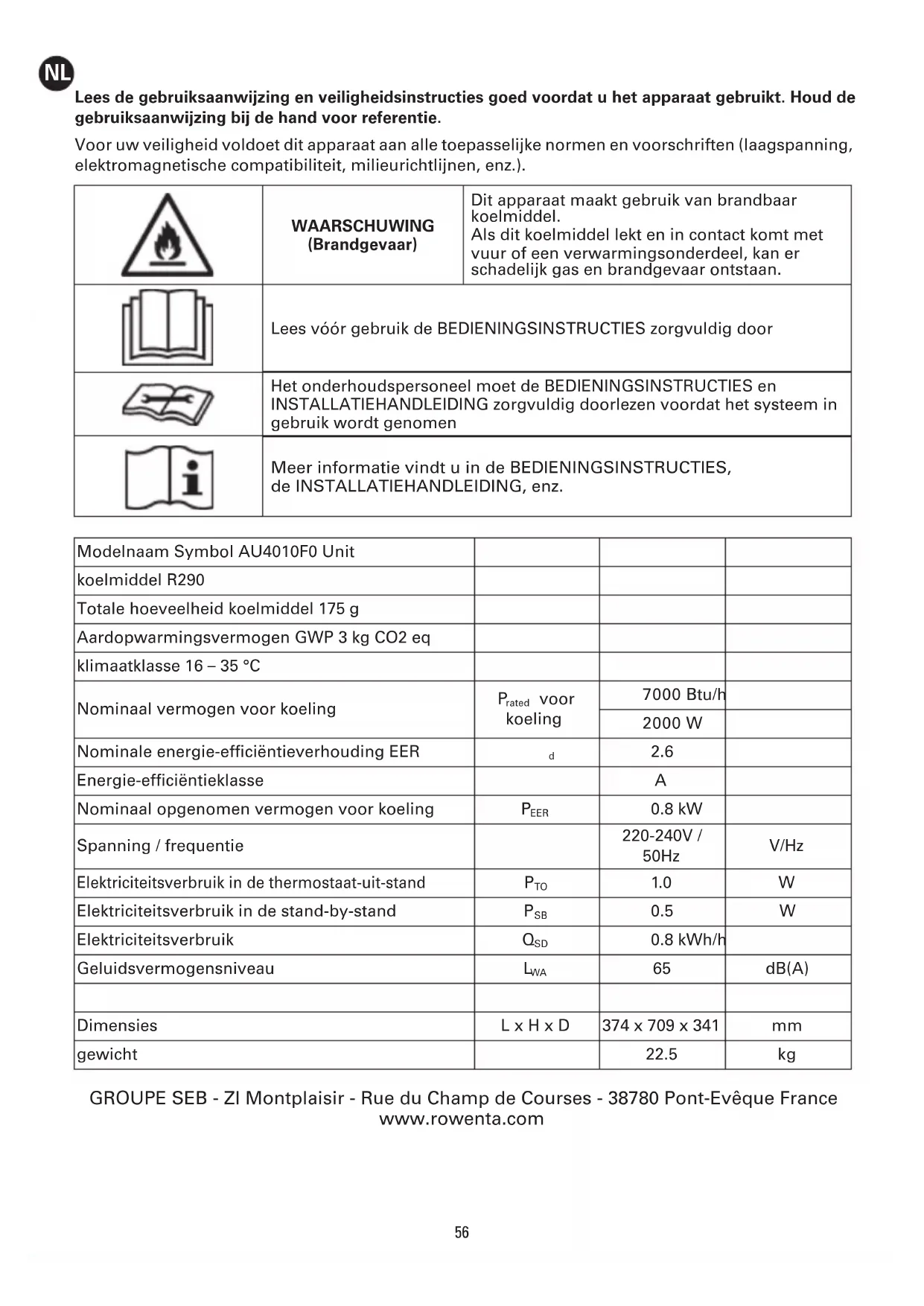

Lees de gebruiksaanwijzing en veiligheidsinstructies goed voordat u het apparaat gebruikt. Houd de gebruiksaanwijzing bij de hand voor referentie. Voor uw veiligheid voldoet dit apparaat aan alle toepasselijke normen en voorschriften (laagspanning, elektromagnetische compatibiliteit, milieurichtlijnen, enz.). WAARSCHUWING (Brandgevaar) Dit apparaat maakt gebruik van brandbaar koelmiddel. Als dit koelmiddel lekt en in contact komt met vuur of een verwarmingsonderdeel, kan er schadelijk gas en brandgevaar ontstaan. Lees vóór gebruik de BEDIENINGSINSTRUCTIES zorgvuldig door Het onderhoudspersoneel moet de BEDIENINGSINSTRUCTIES en INSTALLATIEHANDLEIDING zorgvuldig doorlezen voordat het systeem in gebruik wordt genomen Meer informatie vindt u in de BEDIENINGSINSTRUCTIES, de INSTALLATIEHANDLEIDING, enz. Modelnaam Symbol AU4010F0 Unit koelmiddel R290 Totale hoeveelheid koelmiddel 175 g Aardopwarmingsvermogen GWP 3 kg CO2 eq klimaatklasse 16 – 35 °C Nominaal vermogen voor koeling

rated voor koeling 7000 Btu/h 2000 W Nominale energie-efficiëntieverhouding EER

Energie-efficiëntieklasse A Nominaal opgenomen vermogen voor koeling P EER

Elektriciteitsverbruik in de stand-by-stand P

Elektriciteitsverbruik Q

een beschadigd netsnoer moet worden vervangen door de fabrikant, de aftersales-serviceafdeling van de fabrikant, of iemand met vergelijkbare kwalificaties. Dit om gevaar te voorkomen.

• Controleer vóór elk gebruik de algemene staat van het apparaat, de stekker en het netsnoer.

• Gebruik het apparaat onder normale bedrijfsomstandigheden, zoals beschreven in deze instructies.

• Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u het vult, schoonmaakt of verplaatst.

• Raadpleeg vóór onderhouds- en afstelwerkzaamheden de gebruikershandleiding bij de handleiding. Voor landen die vallen onder Europese voorschriften (CE):

• Dit apparaat mag worden gebruikt door kinderen mits ze minstens 8 jaar oud zijn, en door mensen met onvoldoende ervaring en kennis, of lichamelijke, zintuiglijke of geestelijke beperkingen hebben, mits ze goed zijn getraind en geïnformeerd over de risico’s. Kinderen mogen het apparaat niet zonder toezicht schoonmaken en geen onderhoudswerkzaamheden uitvoeren.

• Laat kinderen niet spelen met het apparaat. Voor andere landen:

Dit apparaat is niet bedoeld voor gebruikers (waaronder kinderen) met fysieke, visuele of mentale beperkingen, of die te weinig ervaring en kennis hebben, tenzij ze onder toezicht staan of aanwijzingen hebben gekregen omtrent het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen zodat ze niet met het apparaat spelen

Neem de voorschriften voor het afvoeren van olie en koelmiddelen in acht bij het afvoeren van het apparaat.

Gebruik het apparaat niet in de buurt van ontvlambare voorwerpen en producten, en houd een afstand van minimaal 50 cm aan tussen het apparaat en alle voorwerpen (muren, gordijnen, spuitbussen, enz.).

De afstandsbediening werkt op 2 batterijen van 1,5 V (LR03 of AAA).

• Batterijen moeten met de juiste polen worden geplaatst, zoals aangegeven in het batterijvak.

• De poolklemmen van de batterij mogen niet worden kortgesloten.

• Uit de buurt van vuur houden.

• BELANGRIJK: het is aan te raden de stekker uit het stopcontact te halen wanneer u het apparaat niet gebruikt. Verwijder de batterijen uit de afstandsbediening wanneer u het apparaat langere tijd opbergt.NL

• Zet het apparaat in de stand-bymodus en haal de stekker uit het stopcontact voordat u de batterij vervangt.

• Volg de instructies van de batterijfabrikant bij het plaatsen van nieuwe batterijen.

• In de gebruikershandleiding vindt u meer informatie over het activeren van de batterij. Specifieke instructies over apparaten met het gas R290

• Dit apparaat bevat ongeveer 0.175 kg van het koelgas R290. De maximale hoeveelheid koelmiddel is 0,3 kg; het koelgas R290 voldoet aan de Europese milieurichtlijnen.

• Voor de installatie, het gebruik en de opslag van het apparaat is een oppervlak van meer dan 9 m

(met plafondhoogte > 2 m) nodig

• Wanneer lekkend koelgas blijft hangen in ruimten zonder ventilatie, kan dit leiden tot brand of explosiegevaar als het koelmiddel in contact komt met elektrische kachels, fornuizen of andere ontstekingsbronnen.

• Berg het apparaat zorgvuldig op om mechanische mankementen te voorkomen.

• Aan koelmiddelcircuits mag alleen worden gewerkt door personen die zijn gecertificeerd door een erkende instantie om te werken met koelmiddelen volgens de branchewetgeving.

• Onderhoud en reparaties waarbij hulp van ander gekwalificeerd personeel nodig is, moeten worden uitgevoerd onder toezicht van specialisten in het gebruik van ontvlambare koelmiddelen.

• Om het ontdooien te versnellen of om te reinigen mag u uitsluitend de middelen gebruiken die zijn aanbevolen door de fabrikant.

• Het apparaat moet worden opgeslagen in een ruimte zonder voortdurend werkende ontstekingsbronnen (zoals open vuur; een werkende gasinstallatie; of een werkende elektrische verwarming).

• Niet doorboren of verbranden.

• Bedenk dat koelmiddelen soms geurloos zijn.

VOORZORGSMAATREGELEN VOOR GEBRUIK

Uw apparaat is alleen bedoeld voor huishoudelijk gebruik. Het mag niet bedrijfsmatig worden gebruikt. Het apparaat moet worden geïnstalleerd volgens de geldende voorschriften in uw land. De gebruikstemperatuur ligt tussen 16 °C en 35 °C. Trek niet aan het netsnoer of het apparaat, zelfs niet wanneer u de stekker uit het stopcontact haalt. Rol het netsnoer altijd volledig uit voordat u het gebruikt. Gebruik het apparaat niet in een stoffige ruimte of op een plaats waar brandgevaar bestaat. Plaats nooit voorwerpen in het apparaat (bijv. naalden, enz.). Gebruik geen verlengsnoer. Gebruik het apparaat nooit in een schuine of horizontale stand. Plaats het apparaat op een vlakke, stabiele ondergrond. Plaats geen zware voorwerpen of kinderen op het apparaat. Bedek het apparaat niet. Dek de luchtinlaat- en/of uitlaatroosters niet af. Raak het apparaat niet aan met natte handen. Stop het apparaat door de knop (A) te gebruiken voordat u de stekker uit het stopcontact haalt. Gebruik het apparaat niet buitenshuis. De garantie komt te vervallen als er schade optreedt als gevolg van onjuist gebruik. – TRANSPORT

• Let op: uw apparaat is voorzien van een koelcompressor; als u het apparaat plat neerlegt, kan dit leiden tot storingen.

• Schakel het apparaat na vervoer ten minste één uur niet in voordat u het start. – OPBERGEN

• Als u het apparaat niet gebruikt, moet u het uit de buurt van vocht in een goed geventileerde ruimte plaatsen die qua afmetingen voldoet aan de specificaties tijdens gebruik.

• Voordat u het opbergt, moet u de rubberen plug aan de onderkant van de afvoerpoort (nr. 10) eruit halen en het water laten weglopen. (Fig. 1) Laat de unit enkele uren alleen in de ventilatormodus draaien om eventueel vocht op de spoelen te drogen om zo schimmel te voorkomen.NL

Schakel het apparaat uit en haal altijd de stekker uit het stopcontact voordat u het reinigt of onderhoudt. Reiniging: veeg af met een zachte, droge doek. Was de airconditioning nooit met water. Gebruik nooit vluchtige stoffen zoals benzine of schuurpoeder om het apparaat schoon te maken. Onderhoud luchtfilters: de luchtfilters moeten na ongeveer 100 uur gebruik worden gereinigd. Stop het apparaat en trek vervolgens de luchtfilters terug. (Fig. 2) Gebruik een stofzuiger, water of een zachte droge doek om de filters schoon te maken en plaats de filters terug. Gebruik het apparaat niet zonder de filters. Fig. 2. BEDIENINGSINSTRUCTIES De elektrische faciliteiten van de ruimte en de installatie en het gebruik van het apparaat moeten voldoen aan de geldende normen in uw land. Controleer voor het eerste gebruik of het voltage, de frequentie en het vermogen van uw apparaat geschikt zijn voor uw stroomvoorziening. Uw apparaat moet worden gebruikt met een geaard stopcontact. Het is een apparaat van klasse I. Controleer voordat u het apparaat inschakelt of:

• het apparaat is geplaatst volgens de instructies in deze handleiding;

• de luchtinlaat- en uitlaatroosters volledig vrij zijn;

• het apparaat op een stabiele, horizontale ondergrond is geplaatst; Plaats het product niet onder een waslijn of een ander voorwerp waardoor er water in zou kunnen vallen. LET OP: het is aan te raden de stekker uit het stopcontact te halen wanneer u het apparaat niet gebruikt.NL

2. Uitlaatrooster binnenlucht

6. Luchtinlaat (verdamper)

7. Luchtuitlaat voor externe afzuiging

(in modus Airconditioning)

8. Luchtinlaat ( condensator)

11. Waterafvoerbuis (alleen bij ontvochtiging)

Opmerking: zorg ervoor dat de waterafvoer goed is geïnstalleerd voor gebruik.

13 & 14. Uitlaatconnectoren

Installatie 1 - mobiele installatie 1/ Klik de uitlaatpijp (nr. 15) op de uitlaatconnector zonder inkepingen (nr. 14)2/ Schuif de andere uitlaatconnector (nr. 13) over de luchtuitlaat (nr. 7) aan de achterkant van de unit en druk op de tuimelschakelaar om de eenheid stevig vast te zetten. (Fig. 3 & 4) Schuif de slang (nr. 12) uit tot de gewenste lengte en plaats de uitlaatpijp (nr. 15) door een open raam, zoals weergegeven in fig. 5. Fig. 3 & 4 Fig. 5 Semipermanente installatie Indien nodig kan uw apparaat ook semipermanent worden geïnstalleerd (fig. 6)Ga als volgt te werk:

• Boor een gat in een buitenmuur of door een kozijn. Zorg ervoor dat u de MIN/MAX-afmetingen voor de grootte van het gat en de positie ervan aanhoudt. (Fig. 7 en 8)

• Monteer de meegeleverde muurflensaccessoire (nr. 16) in het gat.

• Stop het andere uiteinde van de slangmontage in de accessoire die u eerder op de muur hebt bevestigd zoals weergegeven in (fig. 6) Wanneer de slang niet wordt gebruikt, plaatst u de dop (nr. 16) op de connector om het gat in de muur af te dekken. OPMERKING: wanneer u de airconditioning semipermanent installeert, moet u een binnendeur altijd een beetje open laten staan om de luchtdruk tussen binnen en buiten gelijk te houden. Fig. 6NL

Ø 15 cmMAX 100 cmMIN 35 cm(14) (16) (16) (16) (16) Schémas 7 et 8 Fig. 7 & 8 CONTINUE AFVOER Als u het apparaat in de ontvochtigingsmodus wilt gebruiken, moet u de continue afvoer als volgt installeren. Opmerking: de afvoerbuis en het verbindingsstuk zijn niet inbegrepen. Bij de bouwmarkt kunt u een kraanstuk of kraankoppeling kopen met schroefdraadgrootte 20/27 mm of 3/4 inch.

1. Draai het afvoerreservoir (a) los van de afvoeruitlaat nr. 11

2. Verwijder de rubberen stop (b).

3. Schroef het tussenstuk (d) op de draad (c).

4. Koppel een afvoerbuis (e) op het gekozen tussenstuk.

23-2057-19AU 4010F0S. KANEA31:1AIR CONDITIONERROWENTAWhite+33 4 7878-647025-10-2019MS 0212-02-2020S. KANE Control panel: Sticker FULL MODE SPEED TIMER Zorg ervoor dat u de ventilatiegaten (#2) opent voordat u het apparaat gebruikt. Stroomschakelaar (A) Met de stroomschakelaar schakelt u het apparaat in en uit. Nadat u de airconditioning hebt uitgeschakeld, moet u 3 minuten wachten voordat u deze weer inschakelt. Waarschuwingslampje ‘VOL’(B) Er kan condenswater in de unit ontstaan. Als de interne tank vol raakt, gaat het waarschuwingslampje branden en stopt de unit met werken totdat het water uit de unit wordt afgevoerd (evacuatie nr. 10). Raadpleeg de opslaginstructies op pag. 2 voor het leeg laten lopen van de unit. Als u het apparaat in de ontvochtigingsmodus gebruikt, zorg er dan voor dat de continue afvoer goed wordt geïnstalleerd (zie continue drainage p. 62) Timer (C) Automatisch uitschakelen: druk op de timerknop terwijl het apparaat in de actieve modus staat. Stel vervolgens de gewenste gebruikstijd in uren in voordat u het apparaat uitschakelt door op de knoppen ‘+’ of ‘-’ te drukken. Automatisch inschakelen: zet het apparaat in de UIT-modus en druk op de timerknop. Stel vervolgens de gewenste vertraging in uren in op AAN door op de knoppen ‘+’ of ‘-’ te drukken voordat het apparaat automatisch in de laatst gebruikte modus begint te werken. De tijd kan worden ingesteld tussen 1 en 24 uur Modusregelaar (D) De modusregelaar heeft drie instellingen. Een groen lampje geeft aan welke modus momenteel wordt ge- bruikt.

• Koelmodus : tijdens de koelmodus wordt de lucht gekoeld en wordt warme lucht via de warmte-uitlaatslang (#13) afgevoerd. Pas de ventilatorsnelheid en luchttemperatuur aan wat u prettig vindt aan. Gebruik de knoppen (-) en (+) om de gewenste temperatuur in te stellen tussen 16 en 32 °C. Na 10 seconden schakelt het display over naar de kamertemperatuur. Opmerking: de slangen voor luchtverversing moeten bij gebruik van de koelmodus naar buiten lopen.

• Ontvochtigingsmodus : er wordt vocht aan de lucht onttrokken terwijl deze door de unit gaat, zonder dat de volledige koelmodus actief is. In deze modus kan bij een temperatuur van meer dan 25 °C het ventilatortoerental worden aangepast, anders wordt het ventilatortoerental op ‘laag’ ingesteld. Sluit in deze modus de uitlaatslang niet aan en laat de warme lucht terug in de kamer stromen. U moet een afvoerslang (evacuatie nr. 11) installeren, waarbij het water naar buiten loopt. (zie paragraaf op p. 62)

• Ventilatormodus : de lucht wordt gecirculeerd door de ruimte zonder koeling. Opmerking: de unit hoeft niet te worden ontlucht in ventilatormodus. Pas de ventilatorsnelheid aan wat u prettig vindt aan. Snelheidsregelaar ventilator (E) De snelheidsregelaar van de ventilator heeft drie instellingen: Hoog, Gemiddeld en Laag.NL

Afstandsbediening De afstandsbediening gebruikt 2 AAA- of LR03-batterijen van 1,5 V die niet worden meegeleverd. Als u de batterij van de afstandsbediening wilt vervangen, verwijdert u het klepje aan de achterzijde van de afstandsbediening en plaatst u de batterijen met de polen (+) en (-) in de juiste richting. Verwijder de batterijen als de afstandsbediening een maand of langer niet wordt gebruikt. De afstandsbediening werkt op dezelfde manier als de functies op het bedieningspaneel. Let op dat u de signaal-led op de voorzijde van de afstandsbediening niet bekrast of beschadigt, zodat deze goed blijft werken. PROBLEEMOPLOSSING Probleem Analyse Het apparaat start niet - Wacht 3 minuten en start opnieuw. De beveiliging zorgt er mogelijk voor dat de unit niet werkt. - De stekker is niet goed aangesloten. Het apparaat stopt tijdens gebruik - Ingestelde temperatuur is te hoog. - De ventilatiegaten zijn niet geopend. - Luchtuitlaten zijn geblokkeerd door obstakels of de slang is verstopt - Luchtinlaten (filters) zijn verstopt door stof Het apparaat werkt niet en de indicator ‘water vol’ brandt - Water moet worden afgetapt: zie de paragraaf ‘Bedieningspaneel - B’ - De afvoerslang is verstopt of verdraaid Leds geven ‘E1’ of ‘E2’ weer - Raadpleeg een specifiek erkend servicecentrum.

INGEVAL VAN PROBLEMEN

Demonteer het apparaat nooit zelf, omdat er voor R290-gas specifieke toestemming voor reparatie nodig is. Een slecht gerepareerd apparaat kan gevaarlijk zijn voor de gebruiker. Gebruik het apparaat niet en neem contact op met een bepaald erkend servicecentrum als:

• Het apparaat kapot is.

• Het apparaat of het netsnoer is beschadigd.

• Het apparaat niet goed werkt. U vindt een lijst met specifieke erkende servicecentra op de website van Rowenta. LEVER UW BIJDRAGE AAN HET MILIEU! Uw apparaat bevat waardevolle materialen die kunnen worden teruggewonnen of gerecycled. Lever het in bij een afvalverzamelpunt of een goedgekeurd servicecentrum, zodat het op de juiste manier kan worden afgevoerd. Gooi de batterijen niet weg met uw huishoudelijk afval, maar breng ze naar een van de speciale inzamelpunten voor batterijen. Deze instructies vindt u ook op onze website www.rowenta.com.
