GEBRUIKSAANWIJZING DEH-09BT PIONEER

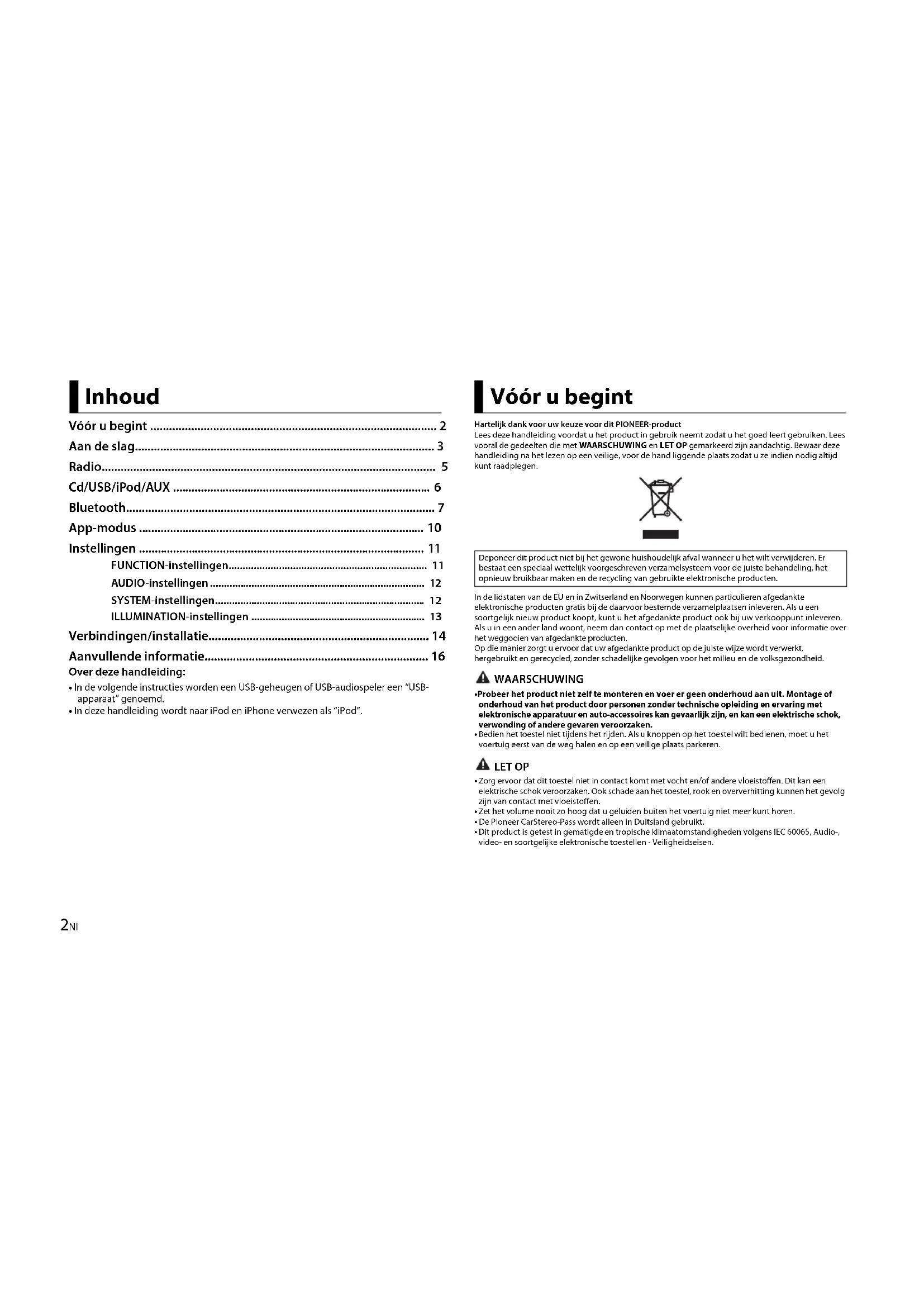

• In de volgende instructies worden een USB-geheugen of USB-audiospeler een “USB- apparaat” genoemd.

• In deze handleiding wordt naar iPod en iPhone verwezen als “iPod”. Inhoud Hartelijk dank voor uw keuze voor dit PIONEER-productLees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAARSCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand liggende plaats zodat u ze indien nodig altijd kunt raadplegen.In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren.Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten.Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze wordt verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid. WAARSCHUWING

• Probeer het product niet zelf te monteren en voer er geen onderhoud aan uit. Montage of onderhoud van het product door personen zonder technische opleiding en ervaring met elektronische apparatuur en auto-accessoires kan gevaarlijk zijn, en kan een elektrische schok, verwonding of andere gevaren veroorzaken.
• Bedien het toestel niet tijdens het rijden. Als u knoppen op het toestel wilt bedienen, moet u het voertuig eerst van de weg halen en op een veilige plaats parkeren. LET OP

• Zorg ervoor dat dit toestel niet in contact komt met vocht en/of andere vloeistoffen. Dit kan een elektrische schok veroorzaken. Ook schade aan het toestel, rook en oververhitting kunnen het gevolg zijn van contact met vloeistoffen.
• Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen.
• De Pioneer CarStereo-Pass wordt alleen in Duitsland gebruikt.
• Dit product is getest in gematigde en tropische klimaatomstandigheden volgens IEC 60065, Audio-, video- en soortgelijke elektronische toestellen - Veiligheidseisen. Vóór u begint Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.3Nl

Nederlands Bij problemenNeem contact op met uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum als het toestel niet naar behoren functioneert. DEH-09BT

• Deze knop wordt in de handleiding DISP genoemd. Vaak gebruikte functies LET OPDit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007. Aan de slag Basisbediening Actie BedieningToestel inschakelen* Druk op SRC/OFF om het toestel in te schakelen.Hou SRC/OFF ingedrukt om het toestel uit te schakelen. SRC (bron)/OFFOntkoppelknopDisplayM.C. (multi-control)-knopBAND//DIMMERDisplayknop*
• Wanneer de blauw/witte draad van het toestel verbonden is met het relaiscontact voor de automatische antenne van de auto, schuift de antenne uit wanneer de bron van het toestel wordt ingeschakeld. Om de antenne weer in te trekken, schakelt u de bron uit. Display-indicatie Verwijder het voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten die verbonden zijn met het voorpaneel en schakel het toestel uit voor u het voorpaneel verwijdert. Het volume regelen Draai de M.C.-knop. Een bron selecteren Druk herhaaldelijk op SRC/OFF. De display-informatie wijzigen Druk herhaaldelijk op DISP. Terugkeren naar de vorige weergave/lijst Druk op /DIMMER. Terugkeren naar de normale weergave vanuit het menuDruk op BAND/ .Een oproep beantwoorden/beëindigen Druk op .Indicatie Beschrijving Verschijnt wanneer er een lager niveau van het menu of de map bestaat.Verschijnt wanneer de automatische antwoordfunctie is ingesteld (pagina 9).Verschijnt wanneer de knop wordt ingedrukt. Verschijnt wanneer de functie afstemmen op lokale zenders is ingesteld (pagina 11). Verschijnt wanneer een verkeersprogramma wordt ontvangen. Verschijnt wanneer de functie TA (verkeersberichten) is ingesteld (pagina 11). Verschijnt wanneer de functie sound retriever is ingesteld (pagina 11). Verschijnt wanneer willekeurige weergave/shuffle is ingesteld (behalve wanneer BT AUDIO is geselecteerd als bron).Verschijnt wanneer weergave herhalen is ingesteld (behalve wanneer BT UDIO is geselecteerd als bron). Verschijnt wanneer de iPod-bedieningsfunctie is ingesteld (pagina 7). Verschijnt wanneer een Bluetooth-verbinding is gemaakt (pagina 7). Het voorpaneel verwijderen Actie Bediening4Nl Belangrijk

• Stel het voorpaneel niet bloot aan te grote schokken.• Stel het voorpaneel niet bloot aan direct zonlicht en hoge temperaturen.• Bewaar het verwijderde voorpaneel altijd in een beschermtas of zak. Wanneer u de contactschakelaar inschakelt na de installatie, verschijnt [SET UP :YES] op het display. 1 Druk op de M.C.-knop. Het instellingenmenu verdwijnt als u het toestel niet binnen 30 seconden bedient. Als u de instelling later wilt maken, draait u de M.C.-knop om [NO] te selecteren, druk daarna op de knop om te bevestigen. 2 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen. Om naar de volgende menuoptie te gaan, dient u uw selectie te bevestigen. 3 [QUIT :YES] verschijnt als alle instellingen uitgevoerd zijn. Om terug te keren naar het eerste item van het instellingenmenu, draait u de M.C

knop om [QUIT :NO] te selecteren, druk daarna op de knop om te bevestigen. Instellingenmenu Menu-item Beschrijving LANGUAGE Selecteer de taal om tekstinformatie van een gecomprimeerd aud iobestand weer te geven. [ENG](Engels),

• U kunt de menu-instelling annuleren door op SRC/OFF te drukken.

• U kunt deze instellingen gelijk wanneer uitvoeren bij de SYSTEM-instellingen (pagina 12) en INITIAL- instellingen (pagina 4). 1 Druk op de M.C.-knop om het hoofdmenu weer te geven. 2 Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen. 3 Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop om te bevestigen. 4 Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen. 1 Hou SRC/OFF ingedrukt tot het toestel uitschakelt. 2 Hou SRC/OFF ingedrukt om het hoofdmenu weer te geven. 3 Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te bevestigen. 4 Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te bevestigen. De demonstratieweergave annuleren (DEMO OFF) INITIAL-instellingen Menu-item Beschrijving FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz. [100], [50]5Nl

Nederlands De tunerfrequenties van dit toestel zijn bedoeld voor gebruik in West-Europa, Azië, het Midden-Oosten, Afrika en Oceanië. Bij gebruik in andere regio's kan de ontvangst zwak zijn. De functie RDS (Radio Data System) werkt alleen in regio's die RDS-signalen voor FM-zenders uitzenden. 1 Druk op SRC/OFF om [RADIO] te selecteren. 2 Druk op BAND/ om de band te selecteren uit [FM1], [FM2], [FM3], [MW] of [LW]. 3 Druk op een cijfertoets (1/ tot 6/ ). TIP De / -knoppen kunnen ook worden gebruikt om een voorkeuzezender te selecteren wanneer [SEEK] is ingesteld op [PCH] in de FUNCTION-instellingen (pagina 11). SP-P/O MODE Selecteer deze optie als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.[REAR/SUB.W][SUB.W/SUB.W] Selecteer deze optie als een passieve subwoofer direct aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.[REAR/REAR] Selecteer deze optie als fullrange-luidsprekers aangesloten zijn p de draden voor de achterluidspreker en op de RCA-uitgang. Als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en de RCA-uitgang niet wordt gebruikt, kunt u [REAR/SUB.W] of [REAR/REAR] selecteren.S/W UPDATE Selecteer deze optie om het toestel bij te werken met de ecentste Bluetooth-software. Voor meer informatie over Bluetooth-software en het updaten van deze software kunt u terecht op onze website.SYSTEM RESET Selecteer [YES] om de instellingen van het toestel te initialiseren. t toestel wordt automatisch opnieuw gestart.(Sommige instellingen blijven behouden nadat een reset van et toestel werd uitgevoerd, zoals Bluetooth-koppelingsinformatie, enz.)[YES], [CANCEL] Radio Voorkeuzezenders ontvangen Menu-item Beschrijving De zes sterkste zenders worden opgeslagen onder de cijfertoetsen (1/ tot 6/ ). 1 Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu weer te geven. 2 Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop om te bevestigen. 3 Draai aan de M.C.-knop om [BSM] te selecteren, druk daarna op de knop om te bevestigen. Een zender handmatig zoeken 1 Als u de band heeft geselecteerd, drukt u op / om een zender te selecteren. Hou vervolgens / ingedrukt en laat los om een beschikbare zender te zoeken. Het scannen stopt wanneer het toestel een zender ontvangt. Druk op / om de zoekafstemming te annuleren. OPMERKING [SEEK] moet ingesteld zijn op [MAN] in de FUNCTION-instellingen (pagina 11). Zenders handmatig opslaan 1 Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen (1/ tot 6/ ) ingedrukt tot hij niet meer knippert. Het toestel zoekt naar een zender op basis van de PTY (programmatype)-informatie. 1 Druk op tijdens FM-ontvangst. 2 Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/INFO], [POPULAR], [CLASSICS] of [OTHERS]. 3 Druk op de M.C.-knop. Het toestel begint naar een zender te zoeken. Als een zender gevonden is, wordt de ser vicenaam van het programma weergegeven. OPMERKINGEN

• Om het zoeken te annuleren, drukt u op de M.C.-knop.

• Het programma van bepaalde zenders kan afwijken van de doorgestuurde PTY. Best stations memory (BSM) PTY-functies gebruiken6Nl

• Als geen enkele zender het gewenste programmatype uitzendt, wordt gedurende ongeveer twee seconden [NOT FOUND] weergegeven en keert de tuner terug naar de oorspronkelijke zender.Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel.

1 Plaats een disc met het etiket omhoog in de laadsleuf. Om een disc uit te werpen, dient u eerst de weergave te stoppen en vervolgens op te drukken. USB-apparaat/iPod 1 Open het deksel van de USB-poort. 2 Sluit het USB-apparaat/de iPod aan met behulp van een geschikte kabel. LET OP Gebruik een optionele Pioneer USB-kabel (CD-U50E) om het USB-apparaat te verbinden, want elk apparaat dat rechtstreeks op het toestel aangesloten is, steekt uit uit het toestel, wat gevaarlijk kan zijn.Voor u het apparaat loskoppelt, dient u de weergave te stoppen. Cd/USB/iPod/AUX Weergave AUX-ingang (3,5-mm-stereoplug) (uitwerpen)Laadsleuf voor disc USB-poortSRC (bron)/OFFM.C. (multi-control)-knop MTP-verbindingEen apparaat waarop Android OS 4.0 of recenter geïnstalleerd is, kan via MTP worden verbonden met het toestel met behulp van de bij het apparaat geleverde kabel. Afhankelijk van het aangesloten apparaat en het aantal bestanden op het apparaat kunnen audiobestanden/songs echter mogelijk niet via MTP worden afgespeeld. Merk op dat de MTP-verbinding niet compatibel is met het WAV-bestandsformaat. AUX 1 Steek de stereo-miniplug in de AUX-ingangsaansluiting. 2 Druk op SRC/OFF om [AUX] als bron te selecteren. OPMERKING Als [AUX] is ingesteld op [OFF] in de SYSTEM-instellingen, kan [AUX] niet worden geselecteerd als bron (pagina 13). U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 11). Merk op dat de volgende bedieningen niet werken voor een AUX-apparaat. Om een UX-apparaat te bedienen, dient u het apparaat zelf te gebruiken. Bedieningen Actie Bediening Een map/album selecteren* Druk op 1/ of 2/ . Een fragment/song (hoofdstuk) selecteren Druk op of . Snel vooruit of achteruit Hou of ingedrukt. Een bestand in een lijst zoeken 1 Druk op om de lijst weer te geven. 2 Draai de M.C.-knop om de naam van het gewenste bestand (de gewenste map) of categorie te selecteren, druk daarna op de knop om te bevestigen.3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen. De weergave start.Een lijst met bestanden in de geselecteerde ap/categorie weergeven*Druk op de M.C.-knop wanneer een map/categorie geselecteerd is.Een song in de geselecteerde map/ ategorie weergeven*Hou de M.C.-knop ingedrukt wanneer een map/categorie geselecteerd is.7Nl

• Alleen gecomprimeerde audiobestanden Link-weergavemodus U kunt songs oproepen op basis van de momenteel weergegeven artiest, album of genre. 1 Terwijl u naar een song luistert, houdt u ingedrukt om naar de link- weergavemodus te gaan. 2 Draai de M.C.-knop om de modus ([ARTIST], [ALBUM], [GENRE]) te selecteren, druk daarna op de knop om te bevestigen. Alfabetisch zoeken (alleen iPod) 1 Druk op om de lijst weer te geven. 2 Draai de M.C.-knop om de gewenste categorielijst te selecteren, druk daarna op om naar de alfabetische zoekmodus te gaan. (De alfabetische zoekmodus wordt ook opg eroepen door de M.C.-knop twee keer te draaien.)3 Draai de M.C.-knop om een letter te selecteren, druk daarna op de knop om de alfabetische lijst weer te geven.Om alfabetisch zoeken te annuleren, drukt u op /DIMMER.Weergave herhalen Druk op 6/ . Willekeurige weergave/shuffle Druk op 5/ . Alles in shuffle weergeven (alleen iPod) Hou 5/ ingedrukt. Weergave pauzeren/hervatten Druk op 4/PAUSE. Sound retriever Druk op 3/S. Rtrv.[1]: Geschikt voor lage compressiewaarden[2]: Geschikt voor hoge compressiewaarden Terug naar de rootmap (alleen USB)* Hou BAND/ ingedrukt. Schakelen tussen gecomprimeerde audio en C D-DA (alleen cd)Druk op BAND/ .Stations wisselen in USB-apparaat(alleen apparaten die het protocol USB mass storage device ondersteunen)Druk op BAND/ . Nuttige functies voor iPod Actie BedieningDe geselecteerde song/het geselecteerde album wordt weergegeven na de momenteel weergegeven song. OPMERKING De geselecteerde song/het geselecteerde album kan worden geannuleerd als u andere functies gebruikt dan functies uit de link-weergavemodus (bijv. snel vooruit en achteruit). iPod-bediening U kunt het toestel bedienen via een aangesloten iPod.De volgende iPod-modellen zijn niet compatibel met deze functie. –iPod nano 1e generatie, iPod met video 1 Druk op BAND/ tijdens de weergave, selecteer vervolgens de bedieningsmodus.[CONTROL iPod/CTRL iPod]: De iPod-functie van het toestel kan worden bediend op de aangesloten iPod.[CONTROL AUDIO/CTRL AUDIO]: De iPod-functie van het toestel kan alleen worden bediend met de knoppen op het toestel. In deze modus kan de aangesloten iPod niet worden in- of uitgeschakeld. OPMERKINGEN

• Door de bedieningsmodus naar [CONTROL iPod/CTRL iPod] te schakelen, wordt de weergave van de song gepauzeerd. Gebruik de aangesloten iPod om de weergave te hervatten.
• De volgende bedieningen zijn nog steeds mogelijk op het toestel, zelfs als de bedieningsmodus is ingesteld op [CONTROL iPod/CTRL iPod].– Pauze, snel vooruit/achteruit, song/hoofdstuk selecteren• Het volume kan alleen worden geregeld op het toestel. Belangrijk Als er drie of meer Bluetooth-apparaten (bijv. een telefoon en een afzonderlijke audiospeler) verbonden zijn, werken ze mogelijk niet goed. 1 Schakel de Bluetooth-functie van het apparaat in. 2 Hou ingedrukt om het verbindingsmenu weer te geven. 3 Draai aan de M.C.-knop om [ADD DEVICE] te selecteren, druk daarna op de knop om te bevestigen. Bluetooth Bluetooth-verbinding8Nl Het toestel zoekt naar beschikbare apparaten en geeft ze vervolgens weer in de

• Om het zoeken te annuleren, drukt u op de M.C.-knop.

• A ls het gewenste apparaat niet in de lijst voorkomt, selecteert u [RE-SEARCH].

• A ls er geen apparaat beschikbaar is, verschijnt [NOT FOUND] op het display. 4 Draai de M.C.-knop om een apparaat in de apparaatlijst te selecteren, druk daarna op de knop om te bevestigen. Hou de M. C.-knop ingedrukt om de weergegeven apparaatinformatie te schakelen tussen het Bluetooth-apparaatadres en de apparaatnaam. 5 Selecteer [Pioneer BT Unit] op het display van het apparaat. 6 Controleer of hetzelfde getal van 6 cijfers op het toestel en op het apparaat verschijnt, selecteer vervolgens “Yes” op het apparaat. OPMERKINGEN

• [DEVICE FULL] verschijnt als het toestel reeds gekoppeld is met drie andere apparaten. In dit geval verwijdert u een van de gekoppelde apparaten. Zie [DEL DEVICE] of [GUEST MODE] in het verbindingsmenu (pagina 8).
• Afhankelijk van het apparaat is de PIN-code vereist in stap 6. Voer in dit geval [0000] in. TIP De Bluetooth-verbinding kan ook tot stand worden gebracht door het toestel te detecteren op het Bluetooth-apparaat. Daartoe moet [VISIBLE] in het verbindingsmenu ingesteld zijn op [ON]. Voor meer informatie over de bediening van een Bluetooth-apparaat, raadpleegt u de bedieningsinstructies bij het Bluetooth-apparaat. Verbindingsmenu Menu-item Beschrijving DEVICELIST Geef de lijst met gekoppelde Bluetooth-apparaten weer. “*” ver schijnt bij de apparaatnaam wanneer de Bluetooth- verbinding tot stand is gebracht. DEL DEVICE Verwijder de apparaatinformatie. [DELETE YES],

DELETE NO] ADD DEVICE Registreer een nieuw apparaat. A.CONN Selecteer [ON] om automatisch een Bluetooth-apparaat te ver binden. [ON], [OFF] VISIBLE Selecteer [ON] zodat een Bluetooth-apparaat het toestel kan

etecteren wanneer het toestel via Bluetooth verbonden is met een ander apparaat. [ON], [OFF] Breng eerst een Bluetooth-verbinding tot stand met de Bluetooth-telefoon (pagina 7). Tot twee Bluetooth-telefoons kunnen tegelijk worden verbonden. Belangrijk

• Als u het toestel in stand-by laat staan om uw telefoon via Bluetooth te verbinden terwijl de motor niet draait, kan de accu leegraken.
• Parkeer uw wagen op een veilige plaats en zet de parkeerrem aan voor u de bediening uitvoert. Telefo neren 1 Druk op om het telefoonmenu weer te geven. Wanneer twee telefoons verbonden zijn, verschijnt eerst een telefoonnaam en

ervolgens een telefoonmenu. Om naar een andere telefoon te schakelen, drukt u nogmaals op . 2 Draai aan de M.C.-knop om [MISSED], [DIALLED], [RECEIVED] of [PHONE BOOK] te selecteren, waarna u op de knop drukt om te bevestigen. De lijst met telefoonnummers verschijnt. 3 Draai de M.C.-knop om een naam of telefoonnummer te selecteren, druk daarna op de knop om te bevestigen. PIN CODE De PIN-code wijzigen. 1 Dr uk op de M.C.-knop om de instelmodus weer te geven. 2 D raai de M.C.-knop om een cijfer te selecteren. 3 Dr uk op de M.C.-knop om de cursor naar de volgende positie te brengen. 4 Na dat u de PIN-code heeft ingevoerd, houdt u de M.C.-knop ingedrukt. Als u, nadat u de PIN-code heeft ingevoerd, op de M. C.-knop drukt, keert u terug naar het invoerscherm voor de PIN-code en kunt u de PIN-code wijzigen. DEV. INFO Schakel de apparaatinformatie op het display tussen de

paraatnaam en het Bluetooth-apparaatadres. GUEST MODE Selecteer [ON] om automatisch naar het [DEL DEVICE]-scherm te

aan wanneer het toestel reeds met drie apparaten is gekoppeld. [ON], [OFF] A.PAIRING Selecteer [ON] om het toestel en de iPhone automatisch te

oppelen wanneer een iPhone via USB verbonden is met het toestel. (Deze functie is mogelijk niet beschikbaar, afhankelijk van de versie van iOS die u gebruikt.) [ON], [OFF] Bluetooth-telefoon Menu-item Beschrijving9Nl

Nederlands Het telefoongesprek begint. Een binnenkomende oproep beantwoorden 1 Druk op wanneer er een oproep binnenkomt. TIP Wanneer twee telefoons via Bluetooth op het toestel zijn aangesloten en er een binnenkomende oproep is wanneer een telefoon voor een oproep wordt gebruikt, verschijnt een bericht op het display. Om de binnenkomende oproep te beantwoorden, dient u de lopende oproep te beëindigen. Basisbedieningen Telefoonnummers opslaan 1 Selecteer een telefoonnummer uit een telefoonboek of gesprekslijst. 2 Hou een van de cijfertoetsen (1/ tot 6/ ) ingedrukt. De contactpersoon wordt opgeslagen onder het geselecteerde voorkeuzenummer. Om een oproep tot stand te brengen met behulp van een voorkeuzenummer, drukt u op

n van de cijfertoetsen (1/ tot 6/ ), waarna u op de M. C.-knop drukt. Spraakherkenning (alleen voor iPhone) Deze functie is alleen beschikbaar wanneer een iPhone die over spraakherkenning beschikt, via Bluetooth verbonden is met het toestel. 1 Hou de M.C.-knop ingedrukt om de spraakherkenning te activeren. 2 Druk op de M.C.-knop en spreek in de microfoon om spraakopdrachten te geven. Actie BedieningEen oproep beëindigen Druk op .Een binnenkomende oproep weigerenHou ingedrukt wanneer er een oproep binnenkomt.Tussen de huidige beller en een eller in wacht schakelenDruk op de M.C.-knop.Een beller in wacht annuleren Hou ingedrukt.Pas het stemvolume van de beller aan (als de privémodus ingeschakeld is, is deze functie niet beschikbaar.)Draai de M.C.-knop tijdens het gesprek.De privacymodus in- of uit schakelenDruk tijdens het gesprek op BAND/ . Druk op BAND/ om de spraakherkenningsfunctie te sluiten. OPMERKING Voor meer informatie over de mogelijkheden van spraakherkenning raadpleegt u de bij uw iPhone geleverde handleiding. Telefoonmenu *1 De contactpersonen in uw telefoon worden normaal gezien automatisch overgezet wanneer de telefoon wordt aangesloten. Als dit niet het geval is, gebruikt u uw telefoon om de contactpersonen over te zetten.*2 Als twee telefoons verbonden zijn, werkt deze functie niet voor oproepen die binnenkomen terwijl een van de telefoontoestellen voor een oproep wordt gebruikt. Belangrijk

• Afhankelijk van de aangesloten Bluetooth-audiospeler is de functionaliteit tot een van de volgende twee niveaus beperkt:Menu-item BeschrijvingMISSED De lijst met gemiste oproepen weergeven.DIALLED De lijst met gevormde nummers weergeven.RECEIVED De lijst met ontvangen oproepen weergeven. PHONE BOOK*1 Toont de contactpersonen die vanaf uw telefoon werden

vergezet. Stel [VISIBLE] in het verbindingsmenu in op [ON] om via dit toestel door de contactpersonen te bladeren. PRESET 1-6 Voorgeprogrammeerde telefoonnummers opnieuw bellen. U

unt voorgeprogrammeerde telefoonnummers ook bellen door op een van de cijfertoetsen (1/ tot 6/ ) te drukken. PHONE FUNC Selecteer [ON] om een binnenkomende oproep automatisch te beantwoorden.A.ANSR*2: [ON], [OFF]R.TONE: [ON], [OFF]Selecteer [ON] als de beltoon niet uit de luidsprekers van de wagen komt. Afhankelijk van de aangesloten telefoon werkt deze functie mogelijk niet.PB INVT Keer de volgorde van de namen in het telefoonboek om (naamweergave). Bluetooth-audio10Nl – A2DP (Advanced Audio Distribution Profile); hiermee kunt u muziek op de audiospeler alleen afspelen.– AVRCP (Audio/Video Remote Control Profile); hiermee kunt u muziek afspelen, pauzeren, songs selecteren enz.• Het geluid van de Bluetooth-audiospeler wordt gedempt wanneer u de telefoon gebruikt.

• Als de Bluetooth-audiospeler in gebruik is, kan niet automatisch verbinding worden gemaakt met een Bluetooth-telefoon.
• Afhankelijk van het aangesloten type Bluetooth-audiospeler kunnen sommige bedienings- of informatiefuncties niet beschikbaar zijn. 1 Breng een Bluetooth-verbinding tot stand met de Bluetooth-audiospeler. 2 Druk op SRC/OFF om [BT AUDIO] als bron te selecteren. 3 Druk op BAND/ om de weergave te starten. Basisbedieningen U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 11).
• Afhankelijk van het verbonden apparaat zijn deze handelingen mogelijk niet beschikbaar. U kunt via dit toestel een applicatie op een iPhone-/Android-apparaat gebruiken. In sommige gevallen kunt u een applicatie bedienen met het toestel. Meer informatie over compatibele apparaten vindt u op onze website. Actie Bediening Snel vooruit of achteruit Hou of ingedrukt. Selecteer een fragment Druk op of . Weergave herhalen* Druk op 6/ . Willekeurige weergave* Druk op 5/ . Weergave pauzeren/hervatten Druk op 4/PA USE. Een bestand in een lijst zoeken 1 Dr uk op om een lijst weer te geven.2 Draai de M.C.-knop om de gewenste mapnaam te selecteren, druk daarna op de knop om te bevestigen.3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen.De weergave start. App-modus Belangrijk Voor gebruik van applicaties van derden worden mogelijk persoonsgegevens gebruikt of moet u zulke gegevens verstrekken, bijvoorbeeld door het opzetten van een gebruikersaccount of op andere wijze, en voor sommige applicaties worden mogelijk geolocatiegegevens gebruikt.ALLE APPLICATIES VAN DERDEN VALLEN UITSLUITEND ONDER VERANTWOORDELIJKHEID VAN HUN UITGEVER, INCLUSIEF MAAR NIET BEPERKT TOT HET VERZAMELEN EN BEVEILIGEN VAN GEBRUIKERSGEGEVENS EN HET PRIVACYBELEID. DOOR EEN APPLICATIE VAN DERDEN TE GEBRUIKEN, GAAT U ERMEE AKKOORD OM U TE INFORMEREN OVER DE GEBRUIKSVOORWAARDEN EN HET PRIVACYBELEID VAN DE UITGEVER ERVAN. ALS U NIET AKKOORD GAAT MET DE GEBRUIKSVOORWAARDEN OF HET BELEID VAN EEN UITGEVER OF GEEN TOESTEMMING GEEFT VOOR HET GEBRUIK VAN GEOLOCATIEGEGEVENS (INDIEN VAN TOEPASSING), MOET U DE APPLICATIE NIET GEBRUIKEN. Voor iPhone-gebruikers Deze functie is compatibel met iPhones en iPod touches waarop iOS 5.0 of later geïnstalleerd is. Voor gebruikers van Android-apparaten Deze functie is compatibel met apparaten waarop Android OS 2.3 of later geïnstalleerd is en die ook Bluetooth SPP (Serial Port Profile) en A2DP (Advance Audio Distribution Profile) ondersteunen. OPMERKING PIONEER IS NIET AANSPRAKELIJK VOOR APPLICATIES VAN DERDEN OF HUN INHOUD, INCLUSIEF MAAR NIET BEPERKT TOT HUN NAUWKEURIGHEID OF VOLLEDIGHEID. DE INHOUD EN DE FUNCTIONALITEIT VAN DERGELIJKE APPLICATIES ZIJN UITSLUITEND DE VERANTWOORDELIJKHEID VAN DE LEVERANCIER VAN DE APPLICATIE. 1 Verbind dit toestel met het mobiele apparaat.

• iP hone via USB (pagina 6)

• A ndroid-apparaat via Bluetooth (pagina 7) 2 Druk op de M.C.-knop om het hoofdmenu weer te geven. 3 Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen. 4 Draai aan de M.C.-knop om [APP CONN.SET] te selecteren, druk daarna op de knop om te bevestigen. 5 Draai aan de M.C.-knop om een van de volgende mogelijkheden te selecteren, druk daarna op de knop om te bevestigen.

• Se lecteer [WIRED] voor iPhone.

• S electeer [BLUETOOTH] voor een Android-apparaat. 6 Druk op SRC/OFF om [APP] te selecteren. 7 Bedien het mobiele apparaat om de applicatie te starten. Een applicatie weergeven via het toestel11Nl

Nederlands Basisbedieningen U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 11). U kunt diverse instellingen aanpassen in het hoofdmenu. 1 Druk op de M.C.-knop om het hoofdmenu weer te geven. 2 Draai vervolgens aan de M.C.-knop om een van de volgende categorieën te selecteren, druk daarna op de knop om te bevestigen.

• ILLUMINATION-instellingen (pagina 13) 3 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen. De menu-items zijn afhankelijk van de bron. Actie Bediening Selecteer een fragment Druk op of . Snel vooruit of achteruit Hou of ingedrukt. Weergave pauzeren/hervatten Druk op BAND/ . Instellingen FUNCTION-instellingen Menu-item BeschrijvingFM SETTING [TALK], [STANDARD], [MUSIC] Pas de geluidskwaliteit aan aan het zendsignaal van de FM-band. (Alleen beschikbaar wanneer FM-band is geselecteerd.) BSM Sla de zes sterkste zenders automatisch op onder

e cijfertoetsen (1/ tot 6/ ). REGIONAL [ON], [OFF] Beperk de ontvangst tot de specifieke regionale programma's wanneer AF (alternatieve frequenties zoeken) geselecteerd is. (Alleen beschikbaar wanneer FM-band is geselecteerd.)LOCALFM: [OFF], [LV1], [LV2], [LV3], [LV4]MW/LW: [OFF], [LV1], [LV2]Beperk de zenders automatisch volgens de gnaalsterkte. [ON], [OFF] Ontvang actuele verkeersinformatie indien bes chikbaar. (Alleen beschikbaar wanneer FM-band is geselecteerd.) [ON], [OFF] Laat het toestel opnieuw afstemmen op een dere frequentie van dezelfde zender. (Alleen beschikbaar wanneer FM-band is geselecteerd.)NEWS [ON], [OFF] Onderbreek de momenteel geselecteerde bron et nieuwsberichten. (Alleen beschikbaar wanneer FM-band is geselecteerd.) SEEK [MAN], [PCH] Wijs de knoppen of toe om zenders een voor een te zoeken (handmatige stemming) of selecteer een zender uit de voorgeprogrammeerde kanalen.SEL DEVICE Verbind een Bluetooth-apparaat in de lijst.S.RTRV[1] (geschikt voor lage mpressiewaarden),[2] (geschikt voor hoge mpressiewaarden),[OFF]Verbeter gecomprimeerde audio en zorg voor een rijk geluid.Menu-item Beschrijving USB iPod12Nl AUDIO BOOK [FASTER], [NORMAL], [SLOWER] Wijzig de weergavesnelheid. (Niet beschikbaar

anneer [CONTROL iPod/CTRL iPod] geselecteerd is in de bedieningsmodus.) PAUSE Pauzeer of hervat de weergave. PLAY Start de weergave. STOP Stop de weergave. AUDIO-instellingen Menu-item Beschrijving FADER*1 Pas de balans aan tussen de voor- en achterluidspreker. BALANCE Pas de balans aan tussen de linker en rechter

Equalizerniveau: [+6] tot [–6] Selecteer of pas de equalizercurve aan. [CUSTOM1] kan voor elke bron afzonderlijk

rden ingesteld. Alle hierna vermelde combinaties worden echter automatisch ingesteld op dezelfde instelling.

• U SB, iPod en APP (iPhone)

• BT AUDIO en APP (Android) [CUSTOM2] is een gedeelde instelling die voor all e bronnen wordt gebruikt. LOUDNESS [OFF], [LOW], [MID], [HI] Compenseer voor een helder geluid bij laag

lume. SUB.W*2 [NOR], [REV], [OFF] Selecteer de subwooferfase. Menu-item Beschrijving iPod *1 Niet beschikbaar wanneer [SUB.W/SUB.W] is geselecteerd in [SP-P/O MODE] in de INITIAL- instellingen (pagina 5). *2 Niet beschikbaar wanneer [REAR/REAR] is geselecteerd in [SP-P/O MODE] in de INITIAL-instellingen (pagina 5). *3 Niet beschikbaar wanneer [OFF] is geselecteerd in [SUB.W]. U kunt deze menu's ook oproepen wanneer het toestel uitgeschakeld is.

utomatisch ingesteld op dezelfde instelling.

• U SB, iPod en APP (iPhone)

• BT AUDIO en APP (Android) SYSTEM-instellingen Menu-item Beschrijving LANGUAGE [ENG](Engels), [РУС](Russisch), [TUR](Turks) Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven. CLOCK SET Stel de klok in (pagina 4). 12H/24H [12H], [24H] Selecteer de tijdnotatie. Menu-item Beschrijving13Nl

Nederlands *1 [PW SAVE] wordt geannuleerd als de accu losgekoppeld wordt, en moet weer worden ingeschakeld als de accu weer wordt aangesloten. Wanneer [PW SAVE] uitgeschakeld is, kan het toestel, afhankelijk van de verbindingsmethode, stroom van de accu blijven trekken als de ontsteking van uw wagen geen positie ACC (accessoire) heeft. *2 Niet beschikbaar wanneer [APP] als bron is geselecteerd. AUTO PI [ON], [OFF] Zoek naar een andere zender met dezelfde pro grammering, zelfs als u een voorkeuzezender gebruikt. AUX [ON], [OFF] Stel in op [ON] wanneer een hulpapparaat wordt

ebruikt dat verbonden is met het toestel. BT AUDIO [ON], [OFF] Zet het Bluetooth-signaal aan/uit. PW SAVE*1 [ON], [OFF] Verminder het verbruik van batterijvermogen. Het inschakelen van de bron is de enige

andeling die met deze functie mogelijk is.

[YES], [CANCEL] Wis de Bluetooth-apparaatgegevens (ap paraatlijst, PIN-code, gesprekslijst, telefoonboek, voorgeprogrammeerde telefoonnummers) die opgeslagen zijn in het toestel. [CLEARED] verschijnt wanneer gegevens met succes werden verwijderd. BT VERSION Toont de systeemversie van het toestel en van de

vereenkomstig uw apparaat. ILLUMINATION-instellingen Menu-item Beschrijving DIM SETTING [SYNC CLOCK], [MANUAL] De display-helderheid wijzigen. Menu-item Beschrijving BRIGHTNESS [1] tot [10] De display-helderheid wijzigen. De beschikbare instelbereiken zijn verschillend afhankelijk van [DIM SETTING]. Menu-item Beschrijving14Nl Belangrijk

• Wanneer dit toestel wordt geïnstalleerd in een wagen zonder ACC (accessoire)-positie van de contactschakelaar en als de rode kabel niet wordt verbonden met de aansluiting die de bediening van de contactschakelaar detecteert, kan de accu leeglopen.• Als dit toestel wordt gebruikt in andere omstandigheden dan hierna vermeld, kan er brand of een storing optreden.–Wagens met een 12 Volt accu en neg atieve aarding.–Luidsprekers van 50 W (uit gangswaarde) en 4 Ω tot 8 Ω (impedantiewaarde).• Om kortsluiting, oververhitting of storing te voorkomen, dient u de volgende richtlijnen op te volgen.–Koppel de negatieve pool van de accu s voor u met de installatie begint.–Zet de bedrading vast met belklemmen of kleefband. Wikkel kleefband rond bedrading die in contact komt met metalen delen om de bedrading te beschermen.–Plaats alle kabels op een veilige afstand van bewegende delen, zoals de schakelhendel en de stoelrails.–Plaats alle kabels op een veilige afstand van hete plaatsen, dus niet nabij de uitgang van de verwarming.–Verbind de gele kabel niet met de accu or deze door het gat naar het motorcompartiment te voeren.–Dek alle losgekoppelde abelconnectors af met isolatietape.–Sluit kabels nooit kort.–Verwijder de isolatie van de oedingskabel van dit toestel niet om de stroomtoevoer met andere apparaten te delen. De stroomcapaciteit van de kabel is beperkt.–Gebruik een zekering van de oorgeschreven waarde.–Verbind de negatieve luidsprekerkabel ooit rechtstreeks met aarde.–Voeg nooit negatieve kabels van eerdere luidsprekers samen.• Als het toestel ingeschakeld is, worden stuursignalen via de blauw/witte kabel verstuurd. Verbind deze kabel met de systeemafstandsbediening van een externe eindversterker of met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom). Als de wagen uitgerust is met een ruitantenne, moet verbinding worden gemaakt met de voedingsaansluiting van de antennebooster.• Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een externe eindversterker. Verbind deze kabel ook nooit met de voedingsaansluiting van de automatische antenne. Hierdoor zou de accu leeglopen of zou er een storing optreden.• De zwarte kabel is aarde. Aardingskabels voor dit toestel en andere uitrusting (met name producten die veel stroom trekken zoals eindversterkers) moeten afzonderlijk worden aangesloten. Anders kan er, wanneer ze toevallig loskomen, brand of een storing optreden. Verbindingen/installatie Verbindingen ACC-positie Geen ACC-positie
• Het grafische symbool op het product duidt gelijkstroom aan. Dit toestel StroomkabelingangMicrofooningang Microfoon (3 m)Achteruitgang of subwooferuitgangAntenne-ingangZekering (10 A)Ingang draadafstandsbedieningEen vast bedrade standsbedieningsadapter kan worden aangesloten (afzonderlijk verkocht). Stroomkabel Naar stroomkabelingangAfhankelijk van het soort wagen kan de functie van en verschillend zijn. In dit geval dient u te verbinden met en met . Geel Reserve (of accessoire) Geel Verbinden met de constante 12 V oedingsaansluiting. Rood Accessoire (of reserve) Rood Verbinden met de aansluiting die door e contactschakelaar wordt gestuurd (12 V gelijkstroom).Verbind draden van dezelfde kleur met elkaar.Zwart (chassisaarde)Blauw/witDe penpositie van de ISO-connector is afh ankelijk van het wagentype. Verbind en wanneer pen 5 een antennestuurtype is. In een ander agentype mag u en nooit verbinden.Blauw/witVerbinden met de steembedieningsaansluiting van de eindversterker (max. 300 mA 12 V gelijkstroom).Blauw/witVerbinden met het relaiscontact voor automatische antenne (max. 300 mA 12 V gelijkstroom).LuidsprekerdradenWit: links voor Wit/zwart: links voor Grijs: rechts voor Grijs/zwart: rechts voor Groen: links achter of subwoofer Groen/zwart: links achter of subwoofer Violet: rechts achter of subwoofer Violet/zwart: rechts achter of subwoofer ISO-connector15Nl

Nederlands In sommige wagens is de ISO-connector in twee gesplitst. In dit geval dient u verbinding te maken met beide connectoren. OPMERKINGEN

• Wijzig het beginmenu van dit toestel. Zie [SP-P/O MODE] (pagina 5). De subwooferuitgang van dit toestel is

• Wanneer u een subwoofer van 70 W (2 Ω) gebruikt, dient u de subwoofer te verbinden met de violette en violet/zwarte draden van dit toestel. Sluit niets aan op de groene en groen/zwarte draden. Eindversterker (afzonderlijk verkocht) Voer deze verbindingen uit wanneer u de optionele versterker gebruikt.SysteemafstandsbedieningVerbinden met blauw/witte kabel.Eindversterker (afzonderlijk verkocht)Verbinden met RCA-kabels (afzonderlijk verkocht)Naar achteruitgang of subwooferuitgangAchterluidspreker of subwoofer Belangrijk
• Controleer alle verbindingen en systemen voor de definitieve installatie.• Gebruik geen ongeoorloofde onderdelen, want dit kan tot storingen leiden.• Raadpleeg uw verdeler als u voor de installatie gaten moet boren of andere wijzigingen aan de wagen moet aanbrengen.• Installeer het toestel niet op de volgende plaatsen:– waar het de goede werking van de wag en kan storen.– waar passagiers gekwetst kunnen eraken bij bruusk afremmen.• De halfgeleiderlaser raakt beschadigd als hij te warm wordt. Installeer dit toestel op een veilige afstand van hete plaatsen, zoals de uitgang van de verwarming.• Optimale prestaties zijn verzekerd wanneer het toestel in een hoek van minder dan 60° wordt geïnstalleerd.• Tijdens de installatie dient u voor een goede warmteafvoer bij het gebruik van het toestel te zorgen. Voorzie daartoe voldoende vrije ruimte achter het achterpaneel en wikkel alle losse kabels op, zodat ze de ventilatieopeningen niet blokkeren. DIN-voor- of -achterchassis Dit toestel kan degelijk worden geïnstalleerd in een voorchassis of achterchassis.Gebruik in de handel verkrijgbare nderdelen voor de installatie.DIN-voorchassis 1 Steek de installatiekoker in het dashboard.Voor installatie in ondiepe ruimtes ebruikt u de meegeleverde installatiekoker. Als er voldoende ruimte Installatie Voorzie voldoende ruimte 5 cm 5 cm is, gebruikt u de installatiekoker die bij de wagen werd geleverd. 2 Zet de installatiekoker vast door de metalen lippen 90° te plooien met een schroevendraaier.DashboardInstallatiekoker• Controleer of het toestel degelijk geïnstalleerd is. Een onstabiele installatie kan leiden tot verspringen of andere storingen.DIN-achterchassis 1 Bepaal de positie waar de gaten in de beugel en de zijkant van het toestel overeenkomen. 2 Draai aan elke kant twee schroeven vast.Tappende schroef (5 mm × 9 mm, niet met het product meegeleverd)MontagebeugelDashboard of consoleHet toestel verwijderen 1 Verwijder het sierkader. SierkaderGekeepte lip• Door het voorpaneel los te maken, kunt u gemakkelijker bij het sierkader komen.• Wanneer het sierkader wordt teruggezet, moet de kant met de gekeepte lip omlaag wijzen. 2 Steek de meegeleverde uittrekspieën in beide zijden van het toestel tot ze op hun plaats klikken. 3 Trek het toestel uit het dashboard. De microfoon moet direct voor de bestuurder worden geplaatst, op een geschikte afstand om de stem duidelijk op te nemen. LET OP Het is uiterst gevaarlijk als de microfoondraad rond de stuurkolom of de schakelhendel gewikkeld raakt. Installeer de microfoon dusdanig, dat het rijden op geen enkele manier wordt gehinderd. Het is aan te bevelen klemmen (afzonderlijk verkocht) te gebruiken om de draad vast te leggen. OPMERKING Afhankelijk van het voertuigmodel kan de microfoonkabel te kort zijn als u de De microfoon installeren16Nl microfoon op de zonneklep bevestigt. Installeer in dat geval de microfoon op de stuurkolom. Installeren op de zonneklep 1 Plaats de microfoondraad in de groef. 2 Installeer de microfoonklem op de zonneklep.Door de zonneklep omlaag te zetten, ermindert de kwaliteit van de spraakherkenning. Installeren op de stuurkolom 1 Verschuif de microfoonvoet om hem los te maken van de microfoonklem.MicrofoonMicrofoonklemMicrofoonvoet 2 Installeer de microfoon aan de achterzijde van de stuurkolom. MicrofoondraadGroef Microfoonklem Dubbelzijdige tape Het display keert automatisch terug naar het gewone display.→ U hebt gedurende ongeveer 30 seconden geen handeling uitgevoerd.– Voer een handeling uit.Het bereik voor weergave herhalen wordt onverwacht gewijzigd.→ Afhankelijk van het bereik voor weergave herhalen kan het geselecteerde bereik gewijzigd worden wanneer u een andere map of een ander fragment selecteert of vooruit of achteruit spoelt.– Selecteer het gewenste bereik voor weergave herhalen opnieuw.Een onderliggende map wordt niet afgespeeld.→ Onderliggende mappen worden niet afgespeeld wanneer [FLD] (map herhalen) is geselecteerd.– Selecteer een ander bereik voor weergave herhalen.Het geluid is onderbroken.→ U gebruikt een apparaat, zoals een mobiele telefoon, die hoorbare storingen veroorzaakt.– Plaats elektrische apparaten die de toring kunnen veroorzaken, verder weg van het toestel.Het geluidssignaal van de Bluetooth-geluidsbron wordt niet weergegeven.→ Er wordt op hetzelfde moment getelefoneerd met een via Bluetooth aangesloten mobiele telefoon.– Het geluidssignaal wordt wee rgegeven nadat het gesprek beëindigd is.→ Er wordt op hetzelfde moment een via Bluetooth aangesloten mobiele telefoon gebruikt.– Gebruik de mobiele telefoon niet op etzelfde moment.→ De verbinding tussen het toestel en de mobiele telefoon wordt niet correct tot stand gebracht nadat werd getelefoneerd met een via Bluetooth aangesloten mobiele telefoon.– Breng opnieuw een Bluetooth- erbinding tot stand tussen het toestel en de mobiele telefoon. Algemeen AMP ERROR→ Dit toestel werkt niet of er is een probleem met de luidsprekeraansluiting.→ Het beveiligingscircuit is geactiveerd.– Controleer de luidsprekeraansluiting.– Draai de contactschakelaar naar OFF n weer naar ON. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum.NO XXXX (bijvoorbeeld NO TITLE)→ Er is geen ingebedde tekstinformatie.– Schakel het display om of speel een nder fragment/bestand af. Cd-speler ERROR-07, 11, 12, 17, 30→ De disc is vuil.–Reinig de disc. Aanvullende informatie Problemen verhelpen Foutmeldingen17Nl

• De disc is bekrast.– Plaats een andere disc.ERROR-07, 10, 11, 12, 15, 17, 30, A0→ Elektrisch of mechanisch probleem.– Zet de contactschakelaar UIT en weer AAN, of schakel naar een andere signaalbron en dan terug naar de cd-speler.ERROR-15→ De geplaatste disc bevat geen gegevens.– Plaats een andere disc.ERROR-23→ Het cd-formaat wordt niet ondersteund.– Plaats een andere disc.FORMAT READ→ Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen.– Wacht tot het bericht verdwijnt en u et geluid hoort.NO AUDIO→ De geplaatste disc bevat geen afspeelbare bestanden.– Plaats een andere disc.SKIPPED→ De geplaatste disc bevat door DRM beveiligde bestanden.– Beveiligde bestanden worden ove rgeslagen.PROTECT→ Alle bestanden op de geplaatste disc zijn beveiligd met DRM.– Plaats een andere disc. USB-apparaat/iPod FORMAT READ→ Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen.–Wacht tot het bericht verdwijnt en u het geluid hoort.NO AUDIO→ Er zijn geen songs.–Zet de audiobestanden over naar het B-apparaat en maak verbinding.→ De inhoud van het USB-apparaat is beveiligd.–Raadpleeg de instructies bij het USB-apparaat om de beveiliging uit te schakelen.SKIPPED→ Het aangesloten USB-apparaat bevat bestanden die met DRM zijn beveiligd.–Beveiligde bestanden worden vergeslagen.PROTECT→ Alle bestanden op het aangesloten USB-apparaat zijn beveiligd met DRM.–Gebruik een ander USB-apparaat.N/A USB→ Het aangesloten USB-apparaat wordt niet ondersteund door dit toestel.–Gebruik een apparaat dat compatibel is m et USB.CHECK USB→ Er is kortsluiting opgetreden in de USB-stekker of de USB-kabel.–Controleer of de USB-stekker en de B-kabel niet ergens ingeklemd of beschadigd zijn.→ Het aangesloten USB-apparaat verbruikt meer stroom dan de maximaal toelaatbare waarde.–Ontkoppel het USB-apparaat en gebr uik het niet meer. Zet de contactschakelaar op UIT en daarna op ACC of AAN. Sluit alleen compatibele USB-apparaten aan.→ De iPod functioneert correct maar wordt niet opgeladen.– Controleer of de kabel van de iPod iet is kortgesloten (bijvoorbeeld contact maakt met metalen voorwerpen). Zet daarna de contactschakelaar UIT en weer AAN, of ontkoppel de iPod en sluit hem weer aan. ERROR-19→ Communicatiefout.– Probeer een van de volgende ogelijkheden en keer dan terug naar de USB-bron.• Zet de contactschakelaar UIT en weer AAN.• Ontkoppel het USB-apparaat.• Schakel over naar een andere signaalbron.→ iPod-fout.– Verwijder de kabel uit de iPod. Sluit de abel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in.ERROR-23→ Het USB-apparaat was niet goed geformatteerd.–Formatteer het USB-apparaat met FAT 12, FAT16 of FAT32.ERROR-16→ De versie van de iPod-firmware is verouderd.–Werk de versie van de iPod bij.→ iPod-fout.– Verwijder de kabel uit de iPod. Sluit de abel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in. STOP
• De huidige lijst bevat geen songs.– Selecteer een lijst die wel songs bevat.NOT FOUND→ Geen verwante songs.– Zet songs over naar de iPod. Bluetooth-apparaat ERROR-10→ Fout in de stroomvoorziening van de Bluetooth-module van dit toestel.–Zet de contactschakelaar op UIT en aarna op ACC of AAN. Apps NO BT DEVICE GO TO BT MENU TO REGISTER→ Geen Bluetooth-apparaat gevonden.–Verbind het toestel en het apparaat a Bluetooth (pagina 7).CONN. FAILED PRESS BAND KEY TO RETRY→ Bluetooth-verbinding mislukt. –Druk op BAND/ om opnieuw verbinding te maken.DISCONNECTED PRESS BAND KEY TO RETRY→ Bluetooth-verbinding mislukt. –Druk op BAND/ om opnieuw verbinding te maken.CHECK APP→ Verbinding met de applicatie mislukt.–Volg de instructies op het scherm.START UP APP→ De applicatie is nog niet gestart.–Bedien het mobiele apparaat om de applicatie te starten. Discs en de player
• Gebruik uitsluitend discs die voorzien zijn van een van onderstaande twee logo's. Aanwijzingen voor het gebruik18Nl

• Gebruik discs van 12 cm.

• G ebruik uitsluitend normale, ronde discs.

• D e volgende typen discs kunnen niet op dit toestel worden afgespeeld: –DualDiscs –Discs van 8 cm. Als u deze discs met een

apter probeert af te spelen, kan het toestel defect raken. –Discs in een ongewone vorm –Andere discs dan cd's –Beschadigde discs, inclusief schijven die zij n gebarsten, gebogen of waarvan stukjes zijn afgebroken –Cd-r/rw-discs die niet zijn gefinaliseerd

• S chrijf niet op het oppervlak van de discs en gebruik geen chemicaliën.

• O m een cd te reinigen, veegt u de disc af met een zachte doek, waarbij u van buiten naar binnen gaat.

• C ondens kan de goede werking van de speler tijdelijk negatief beïnvloeden. Laat de speler in een warmere omgeving ongeveer een uur op temperatuur komen. Veeg vochtige discs met een zachte doek schoon.

• B ij gebruik van discs met een bedrukbaar labeloppervlak moet u de instructies en waarschuwingen van de discs controleren. Afhankelijk van de disc kan laden of uitwerpen niet mogelijk zijn. Het gebruik van zulke discs kan dit toestel beschadigen.

• Plak geen in de handel verkrijgbare labels of andere materialen op de discs. –De discs kunnen vervormen waardoor ze o nafspeelbaar kunnen worden. –De labels kunnen loslaten tijdens het

spelen en de disc blokkeren bij het uitwerpen en het toestel beschadigen. USB-opslagapparaat

• Het maken van verbindingen via een USB-hub wordt niet ondersteund.

• Maak het USB-apparaat stevig vast voordat u gaat rijden. Zorg dat het USB- apparaat niet op de vloer valt omdat het dan onder het rem- of gaspedaal terecht kan komen.

• Afhank elijk van het USB-apparaat kunnen de volgende problemen voorkomen. –De bediening kan verschillend zijn. –Het opslagapparaat wordt niet herkend. –Bestanden worden niet correct

gespeeld. – Het apparaat kan hoorbare interferentie

eroorzaken wanneer u naar de radio luistert. iPod

• Stel de iPod niet bloot aan hoge temperaturen.

• Maak de iPod stevig vast voordat u gaat rijden. Zorg dat de iPod niet op de vloer kan vallen omdat hij dan onder het rem- of gaspedaal terecht kan komen.

• De in stellingen van de iPod, zoals de equalizer en weergave herhalen, worden automatisch gewijzigd wanneer de iPod wordt aangesloten op het toestel. Als de iPod wordt losgekoppeld, keren deze instellingen terug naar de oorspronkelijke instellingen.

• T ekst op de iPod die niet compatibel is met de specificaties van dit toestel, kan niet worden weergegeven.

• Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven. Compatibiliteit met gecomprimeerde audio

• Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.

• E r kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgegevens of audiobestanden op een USB-apparaat met een uitgebreide mappenstructuur.

• R ussische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is gecodeerd: –Unicode (UTF-8, UTF-16) –Andere tekensets dan Unicode die in een W indows-omgeving worden gebruikt en op Russisch zijn ingesteld bij de taalinstellingen LET OP

• Pioneer garandeert geen compatibiliteit met alle USB-opslagapparaten en kan niet verantwoordelijk worden gesteld voor eventueel gegevensverlies op mediaspelers, smartphones of andere apparaten tijdens het gebruik van dit product.

• Laat discs en USB-opslagapparaten niet achter op plaatsen waar de temperatuur hoog kan oplopen. WMA-bestanden MP3-bestanden WAV-bestanden

• WAV-bestandsindelingen kunnen niet worden gebruikt via MTP. Disc

• Ongeacht de tijdsduur tussen de songs op de originele opname wordt bij het afspelen van gecomprimeerde audiodiscs een korte pauze tussen de songs ingelast. Bestandsextensie .wmaBitsnelheid 48 kbps tot 320 kbps (CBR), 48 kbps tot 384 kbps (VBR)Bemonsteringsfrequentie32 kHz, 44,1 kHz, 48 kHz Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream met videoNiet compatibelBestandsextensie .mp3Bitsnelheid 8 kbps tot 320 kbps (CBR), VBRBemonsteringsfrequentie8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit)Compatibele ID3-tag-versie1.0, 1.1, 2.2, 2.3, 2.4 (ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.)M3u-afspeellijst Niet compatibelMP3i (MP3 interactive), mp3 PRONiet compatibelBestandsextensie .wavKwantisatiebits 8 en 16 (LPCM), 4 (MS ADPCM)Bemonsteringsfrequentie16 kHz tot 48 kHz (LPCM), 22,05 kHz en 44,1 kHz (MS ADPCM)Hiërarchie afspeelbare mappenTot acht niveaus (voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken)Afspeelbare mappen Maximaal 99Afspeelbare bestandenMaximaal 999Bestandsysteem ISO 9660 Level 1 en 2, Romeo, JolietAfspelen van multisessie-discsCompatibelGegevensoverdracht pakket schrijvenNiet compatibel19Nl

Nederlands USB-apparaat

• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden op een USB-opslagapparaat met een uitgebreide mappenstructuur.Alleen de volgende iPod-modellen kunnen met dit toestel gebruikt worden. Ondersteunde versies van de iPod-software worden hieronder genoemd. Oudere versies worden wellicht niet ondersteund.Gemaakt voor–iPod touch (1e tot 5e generatie)–iPod classic–iPod met video–iPod nano (1e tot 7e generatie)–iPhone 5s–iPhone 5c–iPhone 5–iPhone 4s–iPhone 4–iPhone 3GS–iPhone 3G–iPhone• Afhankelijk van de generatie en de versie van de iPod zijn sommige functies mogelijk niet beschikbaar.• Gebruikers van een iPod met Lightning-aansluiting moeten de Lightning-naar-USB-kabel gebruiken (bij de iPod geleverd).• Gebruikers van een iPod met Dock Connector moeten CD-IU51 gebruiken. Raadpleeg uw leverancier voor meer informatie.• Raadpleeg de handleiding van de iPod voor meer informatie over ondersteunde bestandsindelingen.• Audiobook, Podcast: Compatibel LET OP Pioneer is niet verantwoordelijk voor verlies van gegevens op de iPod, ook niet tijdens het gebruik van dit toestel.De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen. De volgorde van de audiobestanden is afhankelijk van het aangesloten apparaat.Merk op dat verborgen bestanden op een SB-apparaat niet kunnen worden weergegeven.Hiërarchie afspeelbare mappenTot acht niveaus (voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken)Afspeelbare mappen Maximaal 500Afspeelbare bestandenMaximaal 15 000Afspelen van auteursrechtelijk beschermde bestandenNiet compatibelGepartitioneerd USB-apparaatAlleen de eerste partitie kan worden afgespeeld. Compatibiliteit met iPod Volgorde van audiobestanden Voorbeeld van een boomstructuurBluetoothHet merk Bluetooth® en de logo’s daarvan zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. PIONEER CORPORATION gebruikt deze onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van de respectieve eigenaren.iTunesApple en iTunes zijn handelsmerken van pple Inc., geregistreerd in de V.S. en andere landen. WMA Windows Media is een gedeponeerd andelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen.Dit product bevat technologie die het igendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc.iPhone en LightningGebruik van het Made for Apple label etekent dat de accessoire speciaal voor het Apple product(en) op het label is gemaakt en volgens de ontwikkelaar voldoet aan de prestatiestandaarden van Apple. Apple is niet verantwoordelijk voor de werking van dit apparaat of de naleving ervan ten aanzien van veiligheid en wettelijke normen.Het gebruik van deze accessoire met een pple product kan de prestaties van de draadloze netwerkverbinding negatief beïnvloeden.iPhone en Lightning zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen.Siri®Werkt met Siri via de microfoon. Lijst van Russische tekens Map Gecomprimeerd audiobestand tot : Afspeelvolgorde01 tot 05: Mapnummer D: Display C: Teken Copyright en handelsmerken20Nl Android™ Android is een handelsmerk van Google

Algemeen Spanningsbron: 14,4 V gelijkstroom (10,8 V tot 15,1 V toelaatbaar) Aardingsysteem: negatief Maximaal stroomverbruik: 10,0 A Afmetingen (B × H × D): DIN Chassis: 178 mm × 50 mm × 165 mm Voorkant: 188 mm × 58 mm × 17 mm

Chassis: 178 mm × 50 mm × 165 mm Voorkant: 170 mm × 46 mm × 17 mm Gewicht: 1 kg Audio Maximaal uitgangsvermogen: 50 W × 4 70 W × 1/2 Ω (voor de subwoofer) Doorlopend uitgangsvermogen: 22 W × 4 (50 Hz tot 15 000 Hz, 5%

netwerk) Aantal kanalen: 2 (stereo) MP3-decoderingsformaat: MPEG-1 & 2

DPCM (niet-gecomprimeerd) USB USB-standaardspecificatie: USB 2.0 volledige snelheid Maximaal stroomverbruik: 1 A USB-klasse: MSC (Mass Storage Class) Bestandsysteem: FAT12, FAT16, FAT32 MP3-decoderingsformaat: MPEG-1 & 2

DPCM (niet-gecomprimeerd) FM-tuner Frequentiebereik: 87,5 MHz tot 108,0 MHz Bruikbare gevoeligheid: 11 dBf (1,0 μV/ 75 Ω, mono, S/R: 30 dB) Signaal-ruisverhouding: 72 dB (IEC-A-

twerk) MW-tuner Frequentiebereik: 531 kHz tot 1 602 kHz Bruikbare gevoeligheid: 25 μV (S/R: 20 dB) Signaal-ruisverhouding: 62 dB (IEC-A-

twerk) LW-tuner Frequentiebereik: 153 kHz tot 281 kHz Bruikbare gevoeligheid: 28 μV (S/R: 20 dB) Signaal-ruisverhouding: 62 dB (IEC-A-

ofile) 1.5 SPP (Serial Port Profile) 1.1 OPMERKING Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.21Nl
