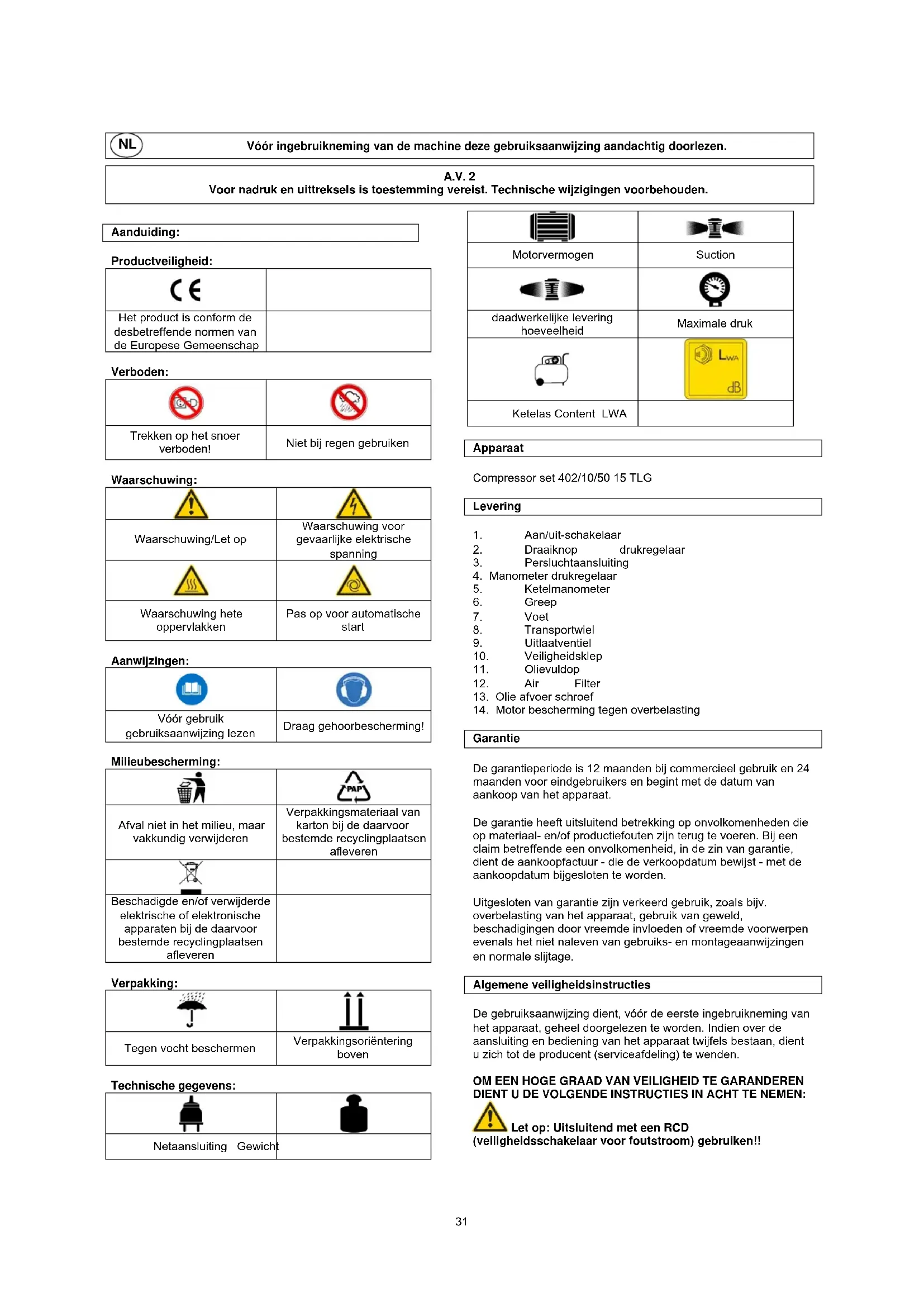

GEBRUIKSAANWIJZING 402/10/50 Güde

Vertaling van de originele gebruiksaanwijzing

30NL Vóór ingebruikneming van de machine deze gebruiksaanwijzing aandachtig doorlezen.

A.V. 2 Voor nadruk en uittreksels is toestemming vereist. Technische wijzigingen voorbehouden.

Aanduiding: Productveiligheid:

Het product is conform de desbetreffende normen van de Europese Gemeenschap

Verboden: Trekken op het snoer verboden! Niet bij regen gebruiken Waarschuwing:

Waarschuwing/Let op Waarschuwing voor gevaarlijke elektrische spanning Waarschuwing hete oppervlakken Pas op voor automatische start Aanwijzingen:

Vóór gebruik gebruiksaanwijzing lezen Draag gehoorbescherming! Milieubescherming:

Afval niet in het milieu, maar vakkundig verwijderen Verpakkingsmateriaal van karton bij de daarvoor bestemde recyclingplaatsen afleveren

Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen afleveren

Tegen vocht beschermen Verpakkingsoriëntering boven Technische gegevens:

daadwerkelijke levering hoeveelheid Maximale druk Ketelas Content LWA Apparaat Compressor set 402/10/50 15 TLG Levering

1. Aan/uit-schakelaar

2. Draaiknop drukregelaar

3. Persluchtaansluiting

4. Manometer drukregelaar

13. Olie afvoer schroef

De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat. De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- en/of productiefouten zijn terug te voeren. Bij een claim betreffende een onvolkomenheid, in de zin van garantie, dient de aankoopfactuur - die de verkoopdatum bewijst - met de aankoopdatum bijgesloten te worden. Uitgesloten van garantie zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of vreemde voorwerpen evenals het niet naleven van gebruiks- en montageaanwijzingen en normale slijtage. Algemene veiligheidsinstructies De gebruiksaanwijzing dient, vóór de eerste ingebruikneming van het apparaat, geheel doorgelezen te worden. Indien over de aansluiting en bediening van het apparaat twijfels bestaan, dient u zich tot de producent (serviceafdeling) te wenden. OM EEN HOGE GRAAD VAN VEILIGHEID TE GARANDEREN DIENT U DE VOLGENDE INSTRUCTIES IN ACHT TE NEMEN: Let op: Uitsluitend met een RCD (veiligheidsschakelaar voor foutstroom) gebruiken!!

31LET OP! Houd de werkomgeving schoon en opgeruimd. Wanordelijke werkruimtes en werkbanken verhogen het gevaar van ongevallen en letsels. Let op de omgevingscondities waaronder gewerkt wordt. Gebruik geen elektrische werktuigen en apparaten in een vochtige of natte omgeving. Zorg voor een goede verlichting. Stel elektrische apparaten niet aan regen of een hoge luchtvochtigheid bloot. Schakel elektrische apparaten niet in een omgeving met licht ontvlambare vloeistoffen of gassen in. Laat geen vreemde personen met het apparaat werken. Bezoekers en toeschouwers, vooral kinderen evenals zieke en moeilijk ter been zijnde personen moeten van de werkplek weg gehouden worden. Zorg voor veilig opbergen van het apparaat. Apparaten, die niet worden gebruikt, moeten op een droge, mogelijk hoog gelegen plaats bewaard of, indien mogelijk, ontoegankelijk opgesloten worden. Gebruik voor ieder werk altijd het juiste apparaat. Gebruik bijv. geen kleine apparaten of onderdelen voor werkzaamheden die in principe met zwaardere apparaten verricht moeten worden. Gebruik werktuigen uitsluitend voor doelen waarvoor deze zijn gebouwd. Overbelast het apparaat niet! Let op de stroomkabel. Trek niet aan de kabel. Pak voor het uitnemen enkel aan de stekker. Houd de kabel op afstand van warmtebronnen, olie en scherpe kanten. Vermijd ongewenst inschakelen. Let er altijd op dat het apparaat met de apparaatschakelaar uitgeschakeld is voordat u de netstekker uit het stopcontact neemt. Gebruik buiten een speciale verlengkabel. Gebruik voor buitengebruik speciale geschikte verlengkabels die overeenstemmend zijn gemerkt. Blijf altijd attent. Let op wat u doet. Gebruik uw gezonde verstand. Gebruik geen elektrische apparaten in geval van vermoeidheid. Let op beschadigde delen. Onderzoek het apparaat voordat u deze gaat gebruiken. Zijn afzonderlijke delen beschadigd? Als afzonderlijke delen beschadigd zijn vraagt u zich dan bij kleine beschadigingen serieus af of het apparaat toch nog perfect kan functioneren. Voorkom stroomschokken. Vermijd ieder lichamelijk contact met geaarde objecten, bijv. waterleidingen, verwarmingselementen, haarden en behuizingen van koelkasten. Gebruik uitsluitend goedgekeurde onderdelen. Gebruik bij onderhoud en reparaties identieke reserveonderdelen. Wendt u zich voor onderdelen tot een officieel servicecentrum. Waarschuwing! Het gebruik van andere onderdelen of aanbouwdelen, die in deze gebruiksaanwijzing niet uitgesproken aanbevolen zijn, kan bedreiging van personen en objecten tot gevolg hebben. Veiligheidsinstructies voor de éérste ingebruikneming Het apparaat voldoet aan de eisen van de EN 61000- 3-11 en is aan bijzondere aansluitingsvoorwaarden onderworpen. Dit betekent dat een gebruik aan willekeurige, vrij kiesbare aansluitingspunten niet toegelaten is. Het apparaat kan bij ongunstige netverhoudingen tot voorbijgaande spanningsschommelingen leiden. Het apparaat uitsluitend te gebruiken aan aansluitpunten die een maximale toegelaten netimpendantie van Z max = 0,233 Ω niet overschrijden. Als gebruiker dient u vast te stellen – indien nodig – dat uw aansluitingspunt, waaraan u het apparaat wenst aan te sluiten, aan de boven genoemde eis voldoet. Neem altijd de netstekker uit voordat met het instellen of onderhoudswerk wordt begonnen. Het gebruik door kinderen is verboden. Na het verwijderen van de verpakking controleren of het apparaat en alle onderdelen in een onberispelijke staat zijn. Altijd veiligheidsbril en gehoorbeschermer dragen Altijd een veiligheidsbril of overeenkomstige bescherming van de ogen en een gehoorbeschermer dragen. De persluchtstraal nooit op eigen lichaam of op andere personen of dieren richten. Vreemde voorwerpen kunnen door de luchtstroom zeer sterk versneld worden en gevaarlijke projectielen zijn. Altijd beschermingsinrichtingen tegen elektrische schokken gebruiken De compressor nooit in de buurt van water of in een vochtige omgeving gebruiken. De compressor buiten bedrijf zetten De compressor van het elektrische net afnemen en de totale druk uit de ketel laten ontsnappen voor het doen van werkzaamheden, reparatie, inspectie, onderhoud, reiniging of vervangen van onderdelen worden uitgevoerd. Ongewenst inschakelen De compressor niet transporteren, indien deze aan de elektrische energiebron is aangesloten of indien de ketel onder druk staat. Voor het aansluiten van de compressor aan de elektrische energiebron vaststellen dat de drukschakelaar zich in de positie OFF bevindt. Opslag van de compressor Indien de compressor niet wordt gebruikt, moet deze op een droge plaats opgeborgen en voor weerinvloeden beschermd worden. Ver van kinderen houden. Werkkleding Geen losse kledingstukken of juwelen dragen omdat deze door de bewegende onderdelen gegrepen kunnen worden. Zorgvuldig onderhoud van de compressor Beslist de aanwijzingen voor smering opvolgen (zie hiervoor Olievuldop en oliestandcontrole onder „Bediening“) Beslist de aanwijzingen betreffende de beschermafdekking in het luchtfilter onder „Bediening” opvolgen. De netkabel in regelmatige termijnen controleren. Indien de netkabel beschadigd is, moet deze door een klantendienst gerepareerd of vervangen worden. Vaststellen dat het uiterlijk van de compressor geen zichtbare beschadigingen vertoont. Zo nodig, de dichtstbijzijnde klantendienst benaderen. Gebruik in buitenomgeving Als de compressor buiten wordt gebruikt, dan mogen uitsluitend elektrische verlengkabels gebruikt worden die voor dit gebruik bestemd zijn en overeenkomstig gekenmerkt. Let op: Beslist voldoende grote kabeldoorsnede (min. 1,5 mm

) gebruiken; bij kabels, die langer dan 10 m zijn, kan het bij ongunstige temperaturen tot aanloopproblemen komen. Oplettendheid Omzichtig werken en het gezonde verstand gebruiken. Bij vermoeidheid de compressor niet gebruiken. De compressor mag niet gebruikt worden, indien de gebruiker onder invloed van alcohol, drugs of medicijnen is die vermoeidheid kunnen veroorzaken. Defecte en ondichte onderdelen controleren Indien een beveiligingsinrichting of ander onderdeel beschadigd werd, dan moet de compressor voor de nieuwe ingebruikneming gecontroleerd worden om met zekerheid vast te stellen dat een veilig gebruik gewaarborgd is. Alle beschadigde onderdelen dienen door de klantendienst gerepareerd of vervangen te worden, of zoals in het bedieningshandboek beschreven, vernieuwd te worden. Correct gebruik van de compressor Bij het gebruik van de compressor alle aanwijzingen van het handboek opvolgen. Verhinderen dat de compressor door 32kinderen en andere personen wordt gebruikt die niet met zijn functiewijze vertrouwd zijn. Het luchtrooster schoon houden Het luchtrooster van de motor schoon houden. Het rooster in regelmatige intervallen reinigen als de compressor in enkele sterk vervuilde omgevingen wordt gebruikt. De compressor met de nominale elektrische spanning gebruiken De compressor met de spanning gebruiken zoals die op het typeplaatje is aangegeven. Indien de compressor met een spanning gebruikt wordt, die hoger dan de aangegeven nominale spanning is, kan het tot ontoelaatbaar hoge temperaturen in de motor komen. Laat het apparaat nooit onbewaakt De compressor niet gebruiken, indien deze defect is Als de compressor tijdens het bedrijf zeldzame geluiden maakt of sterke vibraties veroorzaakt of, indien de compressor defect blijkt te zijn, moet deze onmiddellijk tot stilstand gebracht worden; de oorzaak door een klantendienst laten vaststellen. De kunststofonderdelen niet met oplosmiddelen reinigen Oplosmiddelen zoals benzine, verdunner, dieselolie of andere stoffen, die alcohol bevatten, kunnen de kunststofonderdelen beschadigen; deze onderdelen niet met dergelijke middelen reinigen maar eventueel een zeepoplossing of andere geschikte vloeistoffen gebruiken. Uitsluitend originele reserveonderdelen gebruiken Bij het gebruik van reserveonderdelen van andere producenten vervalt het recht op garantie. Er kunnen functiestoringen van de compressor ontstaan. De originele reserveonderdelen zijn bij de contracthandelaren te verkrijgen. Geen wijzigingen aan de compressor uitvoeren Geen wijzigingen aan de compressor uitvoeren. Voor alle reparaties zich tot een klantendienst wenden. Een niet toegestane wijziging kan de prestatie van de compressor beinvloeden en kan ook ernstige ongevallen veroorzaken, indien deze door personen wordt uitgevoerd die de daarvoor vereiste technische kennis niet hebben. De hete onderdelen van de compressor niet aanraken Ter voorkoming van verbrandingen de leidingen, de motor en alle overige onderdelen van de compressor niet aanraken. Laat het apparaat niet zonder toezicht of nutteloos ingeschakeld aanstaan omdat het een gevarenbron kan zijn. Indien beveiligings- of bescherminrichtingen worden onderhouden of gerepareerd, moeten deze na het beëindigen van de werkzaamheden opnieuw correct ingebouwd worden. Het is absoluut noodzakelijk de aan de betreffende gebruiksplaats geldige voorschriften ter voorkoming van ongevallen te kennen evenals andere, algemeen erkende veiligheidsregels. Voordat u dit apparaat gaat gebruiken moet u beslist de veiligheidsinrichtingen controleren. Overtuigt u zich dat ook schijnbaar slechts licht beschadigde onderdelen daadwerkelijk naar behoren functioneren. Voor zover in deze gebruiksaanwijzing niet anders aangegeven, moeten beschadigde onderdelen en veiligheidsinrichtingen door een geautoriseerd servicecentrum gerepareerd of vervangen worden. Laat een beschadigde schakelaar door een geautoriseerd servicecentrum repareren of vervangen. Dit apparaat voldoet aan alle desbetreffende veiligheidsbepalingen. Reparaties mogen slechts door een gekwalificeerde elektricien in een geautoriseerd servicecentrum en met gebruik van originele reserveonderdelen uitgevoerd worden. Bij niet respecteren van deze regels bestaat gevaar van ongevallen. Handelswijze in noodgeval Tref de noodzakelijke maatregelen om éérste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel mogelijk gekwalificeerde medische hulp aan. Bescherm gewonde personen voor overig letsel en stel ze gerust. Voor het eventueel plaatsvinden van een ongeval zou altijd een verbandtrommel, volgens DIN 13164, op de werkplaats bij de hand moeten zijn. Het uit de verbandtrommel genomen materiaal dient onmiddellijk aangevuld te worden. Indien u hulp vraagt, geef de volgende gegevens door:

1. Plaats van het ongeval

2. Soort van het ongeval

3. Aantal gewonden mensen

4. Soort verwondingen

Gebruik volgens bepalingen Voor uitblazen en lichte persluchtwerkzaamheden, bij modelbouw, airbrush muurschildering, airbrush lakwerkzaamheden, bandenpompen, enz. Restrisico's en garanties Direct elektrisch contact Een defecte kabel of stekker kan tot een levensgevaarlijke elektrische schok leiden. Laat defecte kabels of stekkers altijd door een vakman vervangen. Gebruik het apparaat slechts met een aansluiting aan een veiligheidsschakelaar voor foutstroom (RCD). Indirect elektrisch contact Letsels door spanninggeleidende onderdelen bij geopende elektrische of defecten bouwdelen. Tijdens onderhoudswerkzaamheden de netstekker uitnemen. Slechts met FI-schakelaar aansluiten. Onjuiste plaatselijke verlichting Gebrekkige verlichting stelt een hoog risico voor. Zorg bij het werken met de machine voor voldoende verlichting. Verwijdering De verwijderinginstructies zijn met pictogrammen aangegeven die op de machine, resp. op de verpakking, te vinden zijn. Een beschrijving van de afzonderlijke betekenissen is in het hoofdstuk “Aanduiding” te vinden.

Verwijdering van de transportverpakking De verpakking beschermt het apparaat tegen transportschades. De verpakkingsmaterialen zijn meestal volgens milieuvriendelijke en verwijderingtechnische standpunten gekozen en derhalve recyclebaar. Het terugbrengen van de verpakking naar de materiaalomloop spaart grondstoffen en verlaagt de afvalhoeveelheden. Verpakkingsdelen (bijv. folies, styropor) kunnen voor kinderen gevaarlijk zijn. Er bestaat verstikkingsgevaar! Bewaar de verpakking buiten het bereik van kinderen en verwijder deze zo snel mogelijk.

Eisen aan de bedienende persoon De bedienende persoon moet, vóór het gebruik van de machine, de gebruiksaanwijzing goed gelezen hebben. Kwalificatie Behalve een uitvoerige instructie door vakkundig verkooppersoneel is er geen speciale kwalificatie voor het gebruik van het apparaat nodig. 33Minimale leeftijd De machine mag slechts door personen gebruikt worden van 16 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Scholing Voor het gebruik van het apparaat is passend onderricht voldoende. Een speciale scholing is niet noodzakelijk. Transport en opslag Bij een langdurige opslag moet het apparaat vooraf grondig gereinigd en niet toegankelijk voor onbevoegde personen opgeslagen worden. De compressor mag nooit liggend of onder druk opgeslagen of getransporteerd worden! De druk in de ketel kan zich bij afkoelen van de gecomprimeerde lucht verlagen. Montage / éérste ingebruikneming Indien de compressor zonder wielen wordt geleverd, monteer deze dan zoals in afb. 2 is aangegeven, met een schroefsleutel. De volgorde van de schroeven, moeren en onderlegringen is in afb. 2 aangegeven. Ook moet eventueel de rubbervoet vastgeschroefd worden. Bevestigingsmaterialen, zoals schroeven, moeren etc., zijn in de levering inbegrepen. Voor de ingebruikneming van de compressor moet de transportdop door de olievuldop vervangen worden; verder moet een juiste oliestand vastgesteld worden (zie hiervoor Olievuldop en oliestandcontrole in „Bediening“). Bediening Bij alle om- en instellingen/onderhoudswerkzaamheden van/aan de compressor altijd de netstekker uitnemen. Regelen van de werkdruk De werkdruk kan heel eenvoudig versteld worden, draai de draaiknop (2) in de richting +, dan wordt de werkdruk verhoogd. Wordt de draaiknop in de richting - gedraaid dan loopt de werkdruk terug. Door het aandraaien van de bevestigingsring kan de werkdruk gefixeerd worden. De compressor is van een automatisch veiligheidsventiel voorzien dat bij overdruk de druk verlaagt. Door te trekken aan de ring van het ventiel (10) kan de druk in de ketel handmatig verlaagd worden.

LET OP: Let op de benodigde luchthoeveelheid van uw persluchtapparaat! De druk zelf is NIET doorslaggevend voor een perfect of toereikend gebruik. Een kort inschakelen van de compressor na langer stilstand zonder gebruik is normaal! Laat eventueel voorkomende reparaties uitsluitend door geschoold vakpersoneel uitvoeren. Zet de compressor nooit over de kracht, anders geen kwijting van de eenheid wordt gedaan. Zonder de kwijting, de elektromotor door middel van de tegendruk schade! Olievuldop en oliestandcontrole Voor de ingebruikneming van de compressor moet de transportdop door de olievuldop vervangen worden; verder moet een juiste oliestand vastgesteld worden. De olie is boven alle opstarten om te controleren! Olie verversen Sinds aankomen op de zuiger kan chip, is het absoluut noodzakelijk is na de eerste 10 uur na de operatie uit te voeren een olie veranderen. Wij bevelen aan dat u onze compressor (Art.nr.: 40056). Later, afhankelijk van de werking van de compressor, alle 100 tot 200 uur na een operatie olie verandering plaats. Om uit te voeren olie veranderingen, open de afvoer schroef (16) en begint het proces van afgewerkte olie in een geschikte container. Houd u strikt de regels voor de verwijdering van afgewerkte olie en vervreemding van het goed in een afgewerkte olie inzamelen centrum. Schroef de schroef drain is nu stevig terug op en vul de olie tot het merk op de oliepeilstokopening. In de winter raden wij aan een smeercapaciteit oliën te starten tijdens het koude seizoen te helpen! Drukschakelaar De compressor is met een automatische drukschakelaar uitgerust die de compressor na het bereiken van de bovenste bedrijfsdruk uitschakelt en bij een gewenst luchtverbruik opnieuw inschakelt. Inschakeldruk 8 bar, max. druk 10 bar. Inspectie en onderhoud Neem voor alle werkzaamheden aan de compressor de netstekker uit. Het is verstandig voor een langer niet-gebruik van de compressor enige druppels olie op de luchtfilteraansluiting te geven; dit zal bij een volgende start de cilinderwanden van de compressor voorsmeren. Gebruik voor het schoonmaken van de kunststofdelen een vochtige doek. Geen schoonmaakmiddelen, oplosmiddelen of puntachtige voorwerpen gebruiken. Verwijder uit de ventilatieopeningen en van de beweegbare onderdelen, na ieder gebruik, vastzittend stof met een zachte borstel of penseel. Smeer alle beweegbare metaaldelen regelmatig met olie in. Na ieder gebruik Ventilatieopeningen en beweegbare onderdelen van stof ontdoen. Regelmatig Beweegbare metalen onderdelen met olie smeren. (Universele olie) Controleer of alle schroeven goed zijn vastgedraaid. Verwijder regelmatig (min. maandelijks) het condenswater uit de ketel; het niet opvolgen kan tot vervallen van de garantie op doorroesten leiden – verder is de compressor onderhoudsvrij. (Het condenswater kan door de ketelbekleding bruin verkleuren.)

1. Netstekker uitnemen!

2. Het wateraftapventiel (9) bij geringe keteldruk openen (max.

1 bar) en het condenswater compleet uitlaten. (Geschikte bak gebruiken.)

Luchtfilter Van tijd tot tijd moet het luchtfilterinzetstuk schoongemaakt worden; verwijder hiervoor de schroef van de luchtfilterafdekking en neem het schuimstoffilter uit. Voor het schoonmaken kan een 34warme zeepoplossing gebruikt worden. Droog het schuimstoffilter en plaats deze weer terug. Plaats hierna de luchtfilterafdekking van het luchtfilter terug. Overlastbeveiliging: (modelafhankelijk) Als de compressor door een technisch defect of eventueel constant gebruik overbelast raakt dan moet de stroomtoevoer met een thermoschakelaar automatisch onderbroken worden. Indien deze situatie ontstaat, dient de stekker van de compressor uitgenomen te worden en de compressor moet minimaal 5 minuten afkoelen. Als de compressor na enige werktijd niet wil starten, laat dan de compressor nog 3 minuten afkoelen. Service Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in Service helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identificeren hebben wij het serienummer evenals artikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze altijd bij de hand te hebben.

Serienummer: Artikelnummer: Productiejaar: Tel.: [phone] / 700-360 Fax: [phone] E-mail: [e-mail] Belangrijke informatie voor klanten Houd er rekening mee dat een retourzending, binnen of ook buiten de garantieperiode, principieel in de originele verpakking uitgevoerd zou moeten worden. Door deze maatregel worden onnodige transportschaden en hun vaak controversiële regelgevingen effectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verwerking gewaarborgd.

Compressor start niet bij inschakelen

Druk in de ketel is groter dan de inschakeldruk Druk uit de ketel uitlaten tot de drukschakelaar automatisch inschakelt. Stroomverzorging foutief Stroomtoevoer door een bevoegde persoon na laten kijken Motorveiligheidsschakelaar onderbreekt stroomtoevoer Drukschakelaar defect Drukschakelaar door een bevoegde persoon (Güde Service) laten vervangen B Compressor start bij bereiken van inschakeldruk kort, resp. bromt en schakelt dan automatisch uit Netkabel heeft niet de toegestane lengte of de kabeldiameter is te klein De lengte van de netkabel en de kabeldiameter controleren

Aanzuigfilter is sterk vervuild Aanzuigfilter reinigen of vernieuwen Persluchtgereedschappen hebben te groot luchtverbruik Luchtverbruik van het persluchtgereedschap controleren; vakhandelaar voor druklucht opzoeken Lekkage aan de compressor Lekkageplaats vaststellen, Güde Service waarschuwen Erg veel condens in de ketel Condens aftappen Persluchtleiding ondicht Persluchtleiding controleren, lekkage afdichten Aftapventiel voor condens is open of ontbreekt Sluiten, resp. plaatsen D Tijdens het gebruik ontsnapt druklucht via het ontlastingsventiel onder de drukschakelaar Ontlastingsventiel ondicht Ontlastingsventiel reinigen of vervangen

Na het bereiken van de uitschakeldruk ontsnapt perslucht via het ontlastingsventiel onder de drukschakelaar tot het bereiken van de inschakeldruk Inzetstuk terugslagventiel ondicht of defect Inzetstuk terugslagventiel schoonmaken of vernieuwen Terugslagventiel is beschadigd Terugslagventiel vervangen

Erg veel condens in de drukketel Condens aftappen Compressor overbelast G Veiligheidsventiel blaast

Keteldruk is hoger dan de ingestelde uitschakeldruk Drukschakelaar door een bevoegde persoon (Güde Service) opnieuw laten instellen / laten vervangen Veiligheidsventiel is defect Veiligheidsventiel vernieuwen of Güde Service opzoeken H Compressoraggregaat wordt te heet

Luchttoevoer is niet voldoende Controleren of voldoende beluchting en ontluchting gewaarborgd is (minimale afstand tot de wand is 40 cm) Koelribben op de cilinder (cilinderkop) vervuild Koelribben op de cilinder (cilinderkop) reinigen Gebruiksduur te lang Compressor uitschakelen I De oliestand stijgt zonder dat olie nagevuld is Er verzamelt zich condens in de olie De compressor is overgedimensioneerd, Güde Service waarschuwen Hoge luchtvochtigheid Olie verversen

Compressoraggregaat is oververhit en de compressor schakelt zich uit

Compressoraggregaat is overbelast Güde Service waarschuwen Compressoraggregaat is defect Güde Service waarschuwen Aan het compressoraggregaat is onderspanning Güde Service waarschuwen Omgevingstemperatuur 35 Cº Güde Service waarschuwen 36Onderhoudstabel

De volgende onderhoudsintervallen gelden voor normale gebruiksomstandigheden. Voor extreme gebruiksomstandigheden verkorten de onderhoudsintervallen zich overeenstemmend. Werkzaamheden Intervallen Datum Datum Datum Datum Aanzuigfilter controleren

• vervangen wekelijks alle 50 bedrijfsuren min. 1x per jaar Terugslagventiel en inzetstuk schoonmaken ieder jaar Oliepeil controleren dagelijks, resp. voor ieder gebruik Olie verversen

1. Olieverversing mineraalolie,

synthetische olie na 50 bedrijfsuren 1 x per jaar alle twee jaren Olie vullen/navullen naar behoefte Condens uit drukketel aftappen na ieder gebruik Condens uit filterdrukregelaar aftappen na ieder gebruik Filterinzetstuk schoonmaken naar behoefte Compressor schoonmaken naar behoefte Schroefverbindingen controleren de eerste maal na 10 bedrijfsuren, vervolgens alle 500 bedrijfsuren
