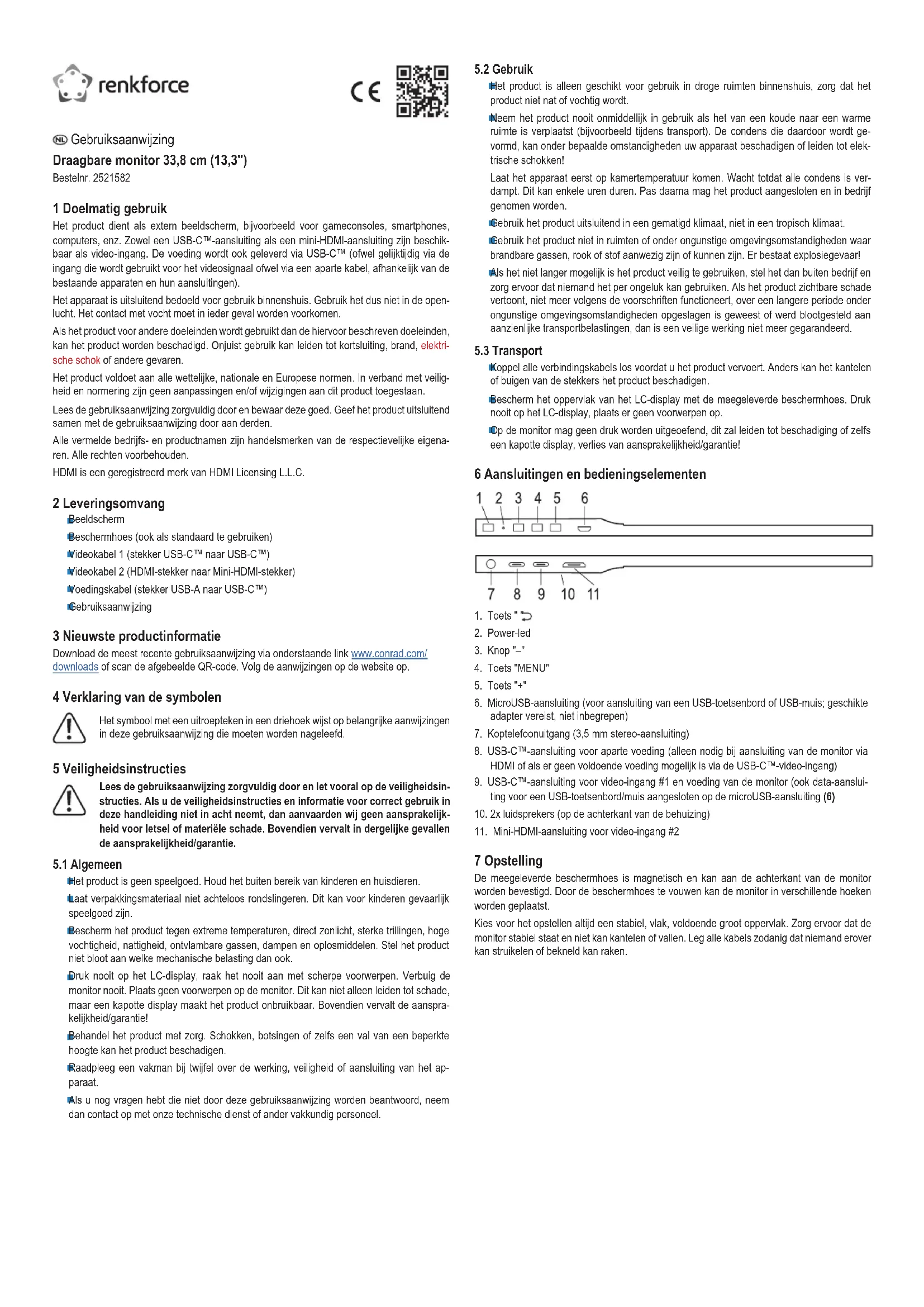

GEBRUIKSAANWIJZING RF-PM-300 Renkforce

Het product is alleen geschikt voor gebruik in droge ruimten binnenshuis, zorg dat het product niet nat of vochtig wordt.

Neem het product nooit onmiddellijk in gebruik als het van een koude naar een warme ruimte is verplaatst (bijvoorbeeld tijdens transport). De condens die daardoor wordt ge- vormd, kan onder bepaalde omstandigheden uw apparaat beschadigen of leiden tot elek- trische schokken! Laat het apparaat eerst op kamertemperatuur komen. Wacht totdat alle condens is ver- dampt. Dit kan enkele uren duren. Pas daarna mag het product aangesloten en in bedrijf genomen worden.

Gebruik het product uitsluitend in een gematigd klimaat, niet in een tropisch klimaat.

Gebruik het product niet in ruimten of onder ongunstige omgevingsomstandigheden waar brandbare gassen, rook of stof aanwezig zijn of kunnen zijn. Er bestaat explosiegevaar!

Als het niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Als het product zichtbare schade vertoont, niet meer volgens de voorschriften functioneert, over een langere periode onder ongunstige omgevingsomstandigheden opgeslagen is geweest of werd blootgesteld aan aanzienlijke transportbelastingen, dan is een veilige werking niet meer gegarandeerd.

Koppel alle verbindingskabels los voordat u het product vervoert. Anders kan het kantelen of buigen van de stekkers het product beschadigen.

Bescherm het oppervlak van het LC-display met de meegeleverde beschermhoes. Druk nooit op het LC-display, plaats er geen voorwerpen op.

Op de monitor mag geen druk worden uitgeoefend, dit zal leiden tot beschadiging of zelfs een kapotte display, verlies van aansprakelijkheid/garantie! 6 Aansluitingen en bedieningselementen

6. MicroUSB-aansluiting (voor aansluiting van een USB-toetsenbord of USB-muis; geschikte

adapter vereist, niet inbegrepen)

7. Koptelefoonuitgang (3,5 mm stereo-aansluiting)

8. USB-C™-aansluiting voor aparte voeding (alleen nodig bij aansluiting van de monitor via

HDMI of als er geen voldoende voeding mogelijk is via de USB-C™-video-ingang)

9. USB-C™-aansluiting voor video-ingang #1 en voeding van de monitor (ook data-aanslui-

ting voor een USB-toetsenbord/muis aangesloten op de microUSB-aansluiting (6)

10. 2x luidsprekers (op de achterkant van de behuizing)

11. Mini-HDMI-aansluiting voor video-ingang #2

7 Opstelling De meegeleverde beschermhoes is magnetisch en kan aan de achterkant van de monitor worden bevestigd. Door de beschermhoes te vouwen kan de monitor in verschillende hoeken worden geplaatst. Kies voor het opstellen altijd een stabiel, vlak, voldoende groot oppervlak. Zorg ervoor dat de monitor stabiel staat en niet kan kantelen of vallen. Leg alle kabels zodanig dat niemand erover kan struikelen of bekneld kan raken. Gebruiksaanwijzing Draagbare monitor 33,8 cm (13,3") Bestelnr. 2521582 1 Doelmatig gebruik Het product dient als extern beeldscherm, bijvoorbeeld voor gameconsoles, smartphones, computers, enz. Zowel een USB-C™-aansluiting als een mini-HDMI-aansluiting zijn beschik- baar als video-ingang. De voeding wordt ook geleverd via USB-C™ (ofwel gelijktijdig via de ingang die wordt gebruikt voor het videosignaal ofwel via een aparte kabel, afhankelijk van de bestaande apparaten en hun aansluitingen). Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis. Gebruik het dus niet in de open- lucht. Het contact met vocht moet in ieder geval worden voorkomen. Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product worden beschadigd. Onjuist gebruik kan leiden tot kortsluiting, brand, elektri- sche schok of andere gevaren. Het product voldoet aan alle wettelijke, nationale en Europese normen. In verband met veilig- heid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product uitsluitend samen met de gebruiksaanwijzing door aan derden. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigena- ren. Alle rechten voorbehouden. HDMI is een geregistreerd merk van HDMI Licensing L.L.C. 2 Leveringsomvang

Beschermhoes (ook als standaard te gebruiken)

Videokabel 1 (stekker USB-C™ naar USB-C™)

Voedingskabel (stekker USB-A naar USB-C™)

Gebruiksaanwijzing 3 Nieuwste productinformatie Download de meest recente gebruiksaanwijzing via onderstaande link www.conrad.com/ downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website op. 4 Verklaring van de symbolen Het symbool met een uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die moeten worden nageleefd. 5 Veiligheidsinstructies Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsin- structies. Als u de veiligheidsinstructies en informatie voor correct gebruik in deze handleiding niet in acht neemt, dan aanvaarden wij geen aansprakelijk- heid voor letsel of materiële schade. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.

Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.

Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke trillingen, hoge vochtigheid, nattigheid, ontvlambare gassen, dampen en oplosmiddelen. Stel het product niet bloot aan welke mechanische belasting dan ook.

Druk nooit op het LC-display, raak het nooit aan met scherpe voorwerpen. Verbuig de monitor nooit. Plaats geen voorwerpen op de monitor. Dit kan niet alleen leiden tot schade, maar een kapotte display maakt het product onbruikbaar. Bovendien vervalt de aanspra- kelijkheid/garantie!

Behandel het product met zorg. Schokken, botsingen of zelfs een val van een beperkte hoogte kan het product beschadigen.

Raadpleeg een vakman bij twijfel over de werking, veiligheid of aansluiting van het ap- paraat.

Als u nog vragen hebt die niet door deze gebruiksaanwijzing worden beantwoord, neem dan contact op met onze technische dienst of ander vakkundig personeel.8 Aansluiting

Verbind de mini-HDMI-aansluiting (11) op de monitor via de meegeleverde kabel met de video-uitgang van het afspeelapparaat dat u gebruikt (bijv. een pc).

Voor de voeding moet de USB-C™-aansluiting (8) bijvoorbeeld worden aangesloten op een geschikte USB-voeding (niet bij de levering inbegrepen). Deze aansluiting ondersteunt USB-PD. Als u een conventionele USB-voeding (uitgangsspanning 5 V/DC) gebruikt, dan moet deze een uitgangsstroom van minimaal 2 A kunnen leveren (3 A aanbevolen bij ho- gere beeldhelderheid).

De dataverbinding voor een USB toetsenbord/muis aangesloten op de MicroUSB aanslui- ting (6) is alleen mogelijk via de USB-C™ videoaansluiting (9).

Afhankelijk van de aanwezige aansluitingen (USB-C™ of USB-A) van de USB-voeding of pc, kunt u de twee meegeleverde USB-kabels gebruiken.

Via de USB-C™ aansluiting (9) is tegelijkertijd een videoaansluiting en de stroomvoorzie- ning mogelijk. Bovendien wordt deze aansluiting gebruikt voor de data-aansluiting voor een USB-toetsenbord/muis die is aangesloten op de MicroUSB-aansluiting (6).

Als het gebruikte afspeelapparaat (bijv. een smartphone) niet voldoende stroom levert om de monitor te bedienen, moet u ook de USB-C™-aansluiting (8) aansluiten op bijv. een USB-voeding (vandaar grijs weergegeven in de afbeelding boven). Deze aansluiting on- dersteunt USB-PD. Als een conventionele USB-voeding met een uitgangsspanning van 5 V/DC wordt gebruikt, moet deze een uitgangsstroom van minimaal 2 A kunnen leveren (3 A aanbevolen bij het instellen van een hogere beeldhelderheid). Belangrijk:

Bij een moderne pc die alle functionaliteiten via USB-C™ biedt (videodata, voeding, USB-data), volstaat één kabel.

Houd er rekening mee dat er veel apparaten zijn met een USB-C™-aansluiting die daar geen videoverbinding toestaan. Zorg ervoor dat u hun gebruiksaanwijzing volgt!

Bij gebruik op een gameconsole "Nintendo Switch™" moet worden opgemerkt dat deze alleen een 720p-videosignaal levert als de monitor wordt gebruikt met een 5 V/DC- voeding. Bij gebruik van een voeding met USB-PD is een 1080p videosignaal mogelijk, evenals een oplaadfunctie voor de gameconsole.

Als een USB PD-voeding wordt gebruikt, moet deze een uitgangsvermogen van ten minste 15 W leveren. In combinatie met een "Nintendo Switch™" raden we ten minste 30 W of meer aan om de oplaadfunctie te garanderen.

Gebruik van de monitor met een powerbank is ook mogelijk, wij adviseren een uit- gangsvermogen van minimaal 18 W. 9 Bediening Monitor in-/uitschakelen Houd de toets " " ongeveer 3 seconden ingedrukt om de monitor in of uit te schakelen. Ingang selecteren Als u kort op de toets " " drukt, verschijnt rechtsboven een klein venster, de momenteel actieve ingang wordt in kleur gemarkeerd. Selecteer de gewenste ingang met de toets "+" of "–"; bevestig de selectie met de toets "MENU". Helderheid instellen Druk kort op de toets “–”. Met de toets "+" kan de helderheid worden verhoogd, met de toets "–" wordt deze verlaagd. Houd de betreffende toets ingedrukt voor een snelle wijziging van de instelling. Een balkweergave met de bijbehorende numerieke waarde geeft de actuele helder- heid weer. Druk op de toets " " om de instelling te verlaten (of druk een paar seconden lang op geen enkele knop). Oproepen instelmenu (OSD) en bedienen Druk kort op de toets "MENU", daarna verschijnt het instellingenmenu (OSD). Als er gedurende enkele seconden geen toets wordt ingedrukt (basisinstelling 10 seconden, instelbaar van 5 - 100 seconden, zie menu "OSD Setup"), verdwijnt de weergave automatisch (of druk op de toets " "). Het momenteel actieve menu-item of de actieve instelfunctie wordt in kleur gemarkeerd. Met de toets "+" of "–" kan het menu-item worden gewijzigd of kan een instelling worden uitgevoerd (voor een snelle instelling de betreffende toets ingedrukt houden). De toets "MENU" wordt gebruikt in het instellingenmenu om een selectie te bevestigen. Met de toets " " keert u terug naar de vorige instelfunctie of het instelmenu wordt verlaten. Menu "Luminance" Functie "Brightness": Beeldhelderheid wijzigen Functie "Contrast": Beeldcontrast wijzigen Functie "Color Preset Mode": Kleurvoorinstelling kiezen Functie "DCR": Dynamische contrastinstelling in-/uitschakelen Functie "HDR": HDR ("High Dynamic Range") in-/uitschakelen/Auto Menu "Image Setup" Functie "Image Ratio": Omschakelen van het beeldformaat ("wide"/16:9 of 4:3) Menu "Color Setup" Functie "Color Temp.": Kleurtemperatuur selecteren (in de instelling "User" kunnen de kleur- waarden voor rood ("Red"), groen("Green") en blauw ("Blue") handmatig worden gewijzigd) Menu "OSD Setup" Functie "Language": Taal selecteren Functie "Transparence": De transparantie van het instellingenmenu wijzigen Functie "H.Position": De horizontale positie van het instellingenmenu wijzigen Functie "V.Position": De verticale positie van het instellingenmenu wijzigen Functie "Timeout": Selecteer de tijd waarop het instellingenmenu automatisch wordt verlaten Menu "Reset" Functie "Reset": Alle instellingen terugzetten naar de fabrieksinstellingen Menu "Extra" Functie "Input Select": Ingang handmatig selecteren (HDMI of USB-C™) Functie "Volume": Geluidsvolume regelen Functie "Mute": Dempen aan/uit10 Problemen oplossen Probleem Oplossing Geen beeld

Gebruik de juiste ingang (9) voor de video-aansluiting via USB-C™ op de monitor

Sluit een aparte spanning-/stroomvoorziening aan op de USB-C™-aansluiting (8) (noodzakelijk bij gebruik van de HDMI-ingang, bij aansluiting via USB-C™ afhankelijk van het afspeelapparaat, zie hoofdstuk 8)

Het afspeelapparaat (bijv. een smartphone) levert geen videosignaal via de USB-C™-aansluiting (zie de gebruiks- aanwijzing van het apparaat), maar wordt alleen gebruikt voor opladen of gegevensoverdracht Monitor schakelt zichzelf uit

Sluit een aparte spanning-/stroomvoorziening aan op de USB-C™-aansluiting (8) (noodzakelijk bij gebruik van de HDMI-ingang, bij aansluiting via USB-C™ afhankelijk van het afspeelapparaat, zie hoofdstuk 8)

Gebruik een USB-voeding met een uitgangsstroom van 3 A (of als alternatief een USB PD-voeding met een uitgangs- vermogen van minimaal 15 W) Beeld te donker, kleuren vervormd of vergelijk- baar.

Maak de juiste instellingen in het menu

Beeldscherm naar de fabrieksinstellingen herstellen Geen geluid

Selecteer de juiste audio-uitgang in het besturingssysteem

Dempen deactiveren in het instellingenmenu

Een aangesloten hoofdtelefoon deactiveert automatisch de geïntegreerde luidsprekers Onscherp beeld.

De monitor heeft een resolutie van 1920 x 1080 pixels (1080p); andere resoluties (bijv. 720p) worden vergroot tot het volledige oppervlak en lijken daardoor wazig Toetsenbord/muis werkt niet

De dataverbinding voor USB-toetsenbord/muis is alleen mogelijk via de USB-C™ aansluiting (9). 11 Schoonmaken en onderhoud Belangrijk: Gebruik geen agressieve schoonmaakmiddelen, reinigingsalcohol of andere chemische oplosmiddelen. Deze kunnen de behuizing beschadigen en ervoor zorgen dat het product niet goed werkt.

Reinig het product met een zachte, droge, pluisvrije doek. Wij raden hoogwaardige schoon- maakdoekjes van merkfabrikanten aan die speciaal zijn ontworpen voor de oppervlakken van platte beeldschermen om krassen te voorkomen.

Druk niet te hard op het display, dit kan leiden tot krassen, glasbreuk of andere beschadi- gingen, verlies van aansprakelijkheid/garantie! Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten voorbehouden met inbegrip van vertalingen. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie is een weergave van de technische stand bij het ter perse gaan. Copyright 2022 by Conrad Electronic SE. *2521582_V2_0522_02_VTP_m_nl 12 Verwijdering Alle elektrische en elektronische apparaten die op de Europese markt worden ge- bracht, moeten van dit symbool zijn voorzien. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van ongesorteerd huishoudelijk afval moet worden afgevoerd. Elke eigenaar van oude apparatuur is verplicht om oude apparatuur gescheiden van ongesor- teerd huishoudelijk afval af te voeren. De eindgebruikers zijn verplicht om gebruikte batterijen en accu's die niet door het oude apparaat zijn omsloten, net als lampen die zonder het oude apparaat te vernietigen kunnen worden verwijderd, voor afgifte bij een inzamelingspunt te ver- wijderen. Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude ap- paratuur gratis terug te nemen. Conrad biedt u de volgende gratis retourmogelijkheden aan (meer informatie op onze internetpagina):
