GEBRUIKSAANWIJZING Diamond Deluxe Drive Medical

Verklaring van overeenstemming 21

Levensduur 21

Verwijdering 21

Typeplaatje 21

Hergebruik....21

Garantie 21

Onderdelen van het product 22

Indicatie 22

Geleverd product....23

Veiligheidsinstructies....23

Montage 23

Rem instellen....24

Remmen / parkeren....24

Rugleuning instellen.... 25

Samenvouwen | transporteren | opbergen.... 25

Reiniging | onderhoud 25

Hartelijk dank dat u hebt gekozen voor een product van het merk Drive DeVilbiss.

Het ontwerp, de functionaliteit en de kwaliteit van dit product zullen u niet teleurstellen.

Lees deze bedieningshandleiding voor het eerste gebruik aandachtig door. De handleiding bevat belangrijke veiligheidsinstructies en waardevolle tips voor verantwoord gebruik en onderhoud. Als u vragen hebt of meer informatie nodig hebt, kunt u zich richten tot uw Drive DeVilbiss-speciaalzaak die u het product heeft geleverd.

Deze bedieningshandleiding bevat alle essentiële informatie voor aanpassing en bediening. U kunt de meest recente bedieningshandleiding online als PDF opvragen of bij de klantenservice bestellen.

Daarbij zijn extra grote formaten beschikbaar voor wie visueel gehandicapt is. Blinde patiënten moeten door hun begeleider worden geïnstrueerd. Voor reparaties en enkele instellingen is een speciale technische opleiding nodig, zodat deze door de winkel in medische hulpmiddelen moeten worden uitgevoerd.

Verklaring van overeenstemming

DRIVE MEDICAL GMBH & Co. KG verklaart dat het beschreven product voldoet aan de verordening betreffende medische hulpmiddelen (EU) 2017/745.

Levensduur

Onze onderneming gaat bij dit product uit van een levensduur van vijf jaar, op voorwaarde dat het product wordt gebruikt voor het beoogde doel en dat alle onderhouds- en serviceaanwijzingen worden gevolgd.

Deze levensduur kan aanzienlijk worden verlengd wanneer het product zorgvuldig wordt behandeld, onderhouden, verzorgd en gebruikt en de technische grenzen volgens de ontwikkelingen in wetenschap en techniek niet worden overschreden.

Door extreem gebruik en oneigenlijke toepassing kan de levensduur echter ook sterk worden verkort. De aanduiding van de levensduur door onze onderneming vormt geen aanvullende garantie.

Verwijdering

Mocht u het product niet meer nodig hebben, neem dan contact op met uw speciaalzaak of breng het product naar uw plaatselijke afvalinzamelpunt.

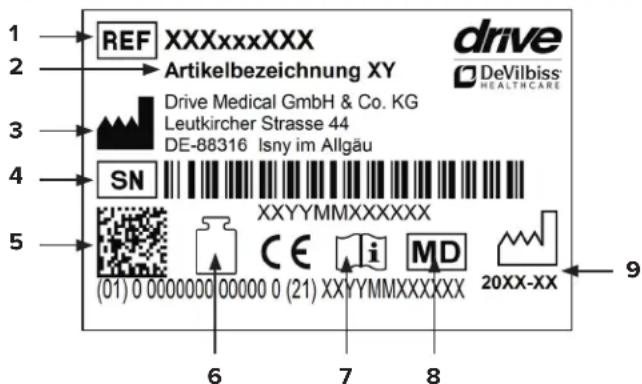

Typeplaatje

1 REF XXXxxxxXX 2 Artikelbezeichnung XY 3 Drive Medical GmbH & Co. KG Leutkircher Strasse 44 DE-88316 Isny im Allgäu 4 SN XXYYMMXXXXXXX 5 (01) 0 0000000 00000 0 (21) XXYYMMXXXXXXX 6 7 8 9 drive DeVilbiss® HEALTHCARE MD 20XX-XX

1 Artikelnummer | 2 Artikelomschrijving | 3 Fabrikant | 4 Serienummer | 5 UDI-code | 6 Max. belasting | 7 Raadpleeg de gebruiksaanwijzing | 8 Medisch product | 9 Productiedatum (jaar-maand)

Hergebruik

Dit product is geschikt voor hergebruik.

Denk eraan dat u ook alle technische documentatie die nodig is voor een veilig gebruik, overhandigt aan de nieuwe gebruiker.

Het product moet door de speciaalzaak gecontroleerd, gereinigd en voor hergebruik in een perfecte staat gebracht worden.

Bij de voorbereiding voor hergebruik dient de informatie van de producent in acht te worden genomen. Deze informatie wordt op verzoek ter beschikking gesteld.

Verkrijgbare accessoires vindt u bij uw speciaalzaak of op www.drivedevilbiss.de

Garantie

Op het product dat wij leveren, wordt 24 maanden garantie vanaf de koopdatum verleend. Indien aantoonbaar een materiaal- of fabricagefout optreedt, worden beschadigde onderdelen kosteloos vervangen.

Slijtageonderdelen worden in het algemeen tijdens de normale garantieperiode niet gedekt, tenzij een reparatie of vervanging van de artikelen nodig is die onbetwistbaar een direct gevolg is van een fabricage- of materiaalfout.

Eventuele fouten en wijzigingen op grond van technische verbeteringen en veranderingen in design voorbehouden.

UITSLUITING VAN GARANTIE

Slijtageonderdelen zijn (onder andere): wielen, remmen en handgrepen

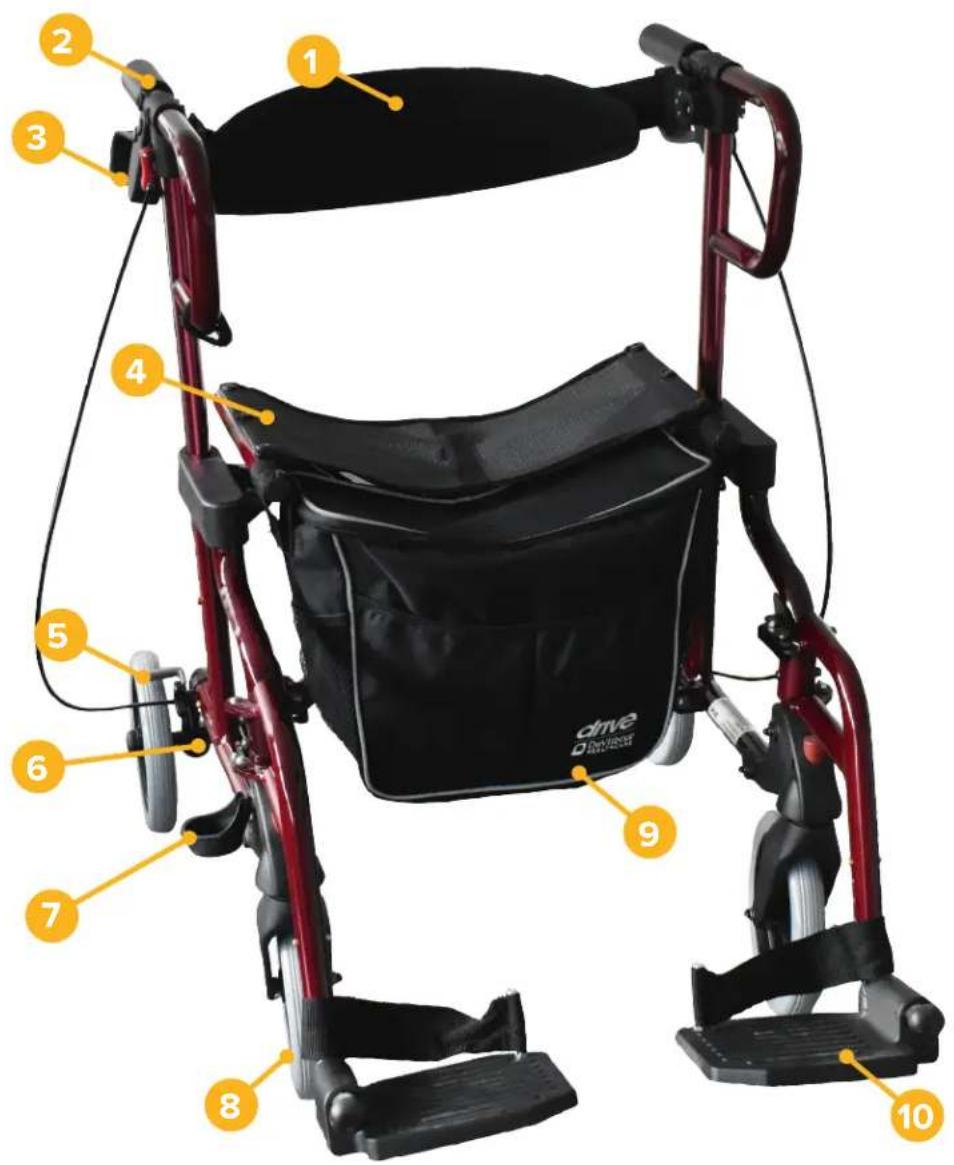

Onderdelen van het product

1 2 3 4 5 6 7 8 9 10 drive

DIAMOND DELUXE

1. Rugsteun
2. Duwgreep in hoogte verstelbaar
3. Rem

4. Zitting

5. Achterwiel

6. Stelchroef voor achterwiel
7. Stokhouder

8. Voorwiel

9. Tas

10. Voetensteun

Indicatie

INDICATIE:

Loophulp voor buiten en binnen ter ondersteuning of verbetering van beperkte mobiliteit. De verstrekking van

een loophulp aan een verzekerde moet als doel hebben de beperkte mobiliteit bij de gebruiker te compenseren of toch ten minste te verbeteren (uitbreiding van de actie-radius / mobiliteit).

Voor personen met beperkingen in de hand-/armfuncties is een speciale afstelling/uitvoering van de grepen of hand-/armsteunen nodig. Voor personen met evenwichtsstoornissen zijn verrijdbare loophulpen mogelijk niet geschikt, dit moet in afzonderlijke gevallen worden getest door te proberen. Eventueel moet een begeleider aanwezig zijn. De rollator mag alleen bij normale, dagelijkse bezigheden gebruikt worden.

CONTRA-INDICATIE:

Gebruik van de rollator wordt afgeraden bij: waarne- mingsstoornissen, sterke evenwichtsstoornissen, onvermogen om te zitten.

Geleverd product

1 x Rollator

1 x Mand

1 x Rugsteun

1 x Stokhouder

1 x Gebruiksaanwijzing

Veiligheidsinstructies

• Gebruik de rollator alleen als hulpmiddel bij het lopen!
• Gebruik de rollator alleen op een vlakke, stevige ondergrond.
• Gebruik de rollator niet als stoel in voertuigen zoals bussen of treinen!
• Let op het toegestane maximale gewicht van de gebruiker. Deze informatie vindt u in de technische gegevens in deze bedieningshandleiding en op het typeplaatje.
• Gebruik op roltrappen e.d. is uitdrukkelijk verboden!
• Hang geen tassen aan de grepen – kantelgevaar!
• Maak op hellende wegen gebruik van de bedrijfsrem (trek de remhendels naar boven).
• Als u te zwaar op de handgrepen leunt, kan de rollator naar achteren kantelen.
• Bij het uitvouwen / samenvouwen van de rollator kunnen kleding en lichaamsdelen bekneld raken.
• Bescherm de rollator tegen zonnestraling. Onderdelen van het product kunnen warm worden en bij aanraking huidletsel veroorzaken.
• Vergewis u er voor elk gebruik van dat uw rollator in goede staat verkeert en dat alle verstelbare onderdelen goed zijn bevestigd. Controleer of de remmen goed werken!
• Controleer voor gebruik van de rollator of de opvouwbeveiliging goed is vergrendeld.
• Controleer regelmatig de schroeven op de rollator en draai deze indien nodig aan!"
• De remmen kunnen minder goed gaan werken wan-

neer de banden afslijten. Controleer daarom regelmatig de remwerking en de banden.

• De rollator mag NIET aan de zitting, aan afneembare onderdelen of aan de remkabels gedragen worden.
• Gebruik de voetsteunen nooit als hulp bij het opstaan – dit leidt tot gevaar voor omvallen!
• leder ernstig voorval dat in verband met het product optreedt, moet worden gemeld bij de fabrikant en bij de bevoegde autoriteiten van de lidstaat, waarin de gebruiker en/of patiënt gevestigd is.

Montage

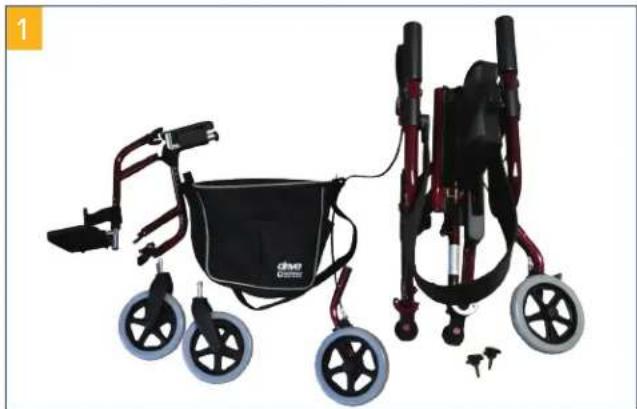

Leg de losse onderdelen klaar zoals te zien is in afb. 1. Steek de achterwielen in de bevestigingsbuizen (afb. 2) en borg ze met de borgschroeven (afb. 3)

Druk de voorwielen krachtig in de houders tot ze vastklikken (afb. 4). Als u het wiel wilt losmaken, drukt u op de rode knop en trekt u het wiel eruit (afb. 5).

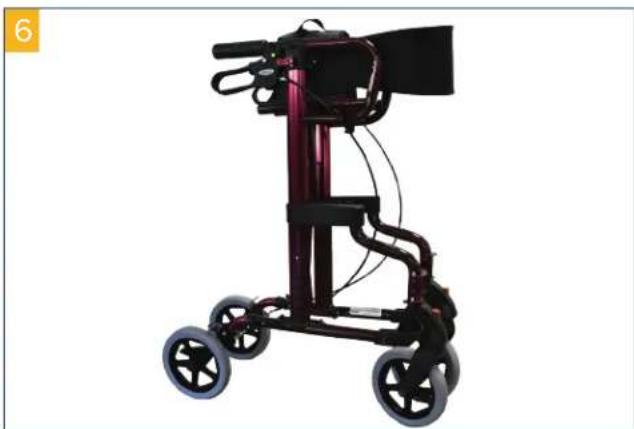

Zet nu de rollator (afb. 6) op de wielen (afb. 7) en druk van boven naar de zijkant toe op de zitting tot deze hoor- en voelbaar vastklikt (afb. 8).

Om de hoogte van de grepen in te stellen, drukt u beide clips in en verschuift u de geleidebuis in de gewenste stand (afb. 9). Hang de voetsteunen er zodanig in dat ze vastklikken in de twee bouten (afb. 10-11). Om ze weg te zwenken zet u de vergrendeling los zoals te zien is in afb. 12.

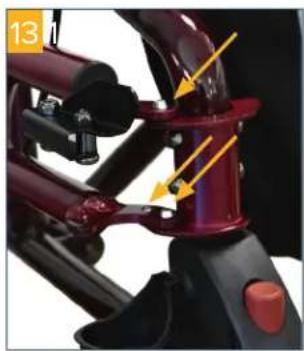

Als u de voetsteunen niet gebruikt, hangt u ze er zoals te zien in afb. 13 zodanig in dat alle 3 bouten zijn vastgeklikt, de voetsteunen zijn dan vast vergrendeld aan de rollator (afb. 14).

Als de rem slecht of juist te krachtig werkt, kan de rem ofwel boven aan de remhouder (afb. 15) of aan de stelschroef onder aan de bowdenkabel (afb. 16) op de gewenste remwerking worden ingesteld.

De rem is correct ingesteld als de remhendels en de remkabels geen speling hebben en de wielen bij een losgezette rem zonder sleepgeluiden gedraaid kunnen worden.

Remmen / parkeren

Als u tijdens het lopen met de rollator wilt remmen, trekt u beide remgrepen met de handen omhoog (afb. 17). Rem altijd langzaam en gelijkmatig met beide handen.

Als u de rollator wilt vastzetten/parkeren, drukt u beide remgrepen omlaag totdat deze hoorbaar vastklikken (afb. 18)! U ontgrendelt de remmen door de beide remgrepen weer omhoog te trekken totdat deze zijn ontgrendeld (de remgrepen staan in de middelste stand).

De remmen kunnen minder goed gaan werken wanneer de banden afslijten. Controleer daarom regelmatig of de rollator goed remt.

Rugleuning instellen

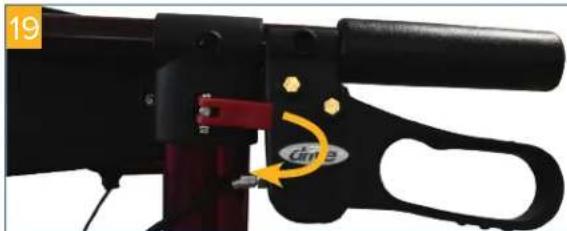

Om de rugleuning in te stellen in de betreffende gebruikerspositie, opent u de rode vergrendelingshendel aan beide zijden (afb. 19), zwenkt u de rugleuning in de gewenste positie en sluit u de vergrendelingen weer.

Samenvouwen | transporteren | opbergen

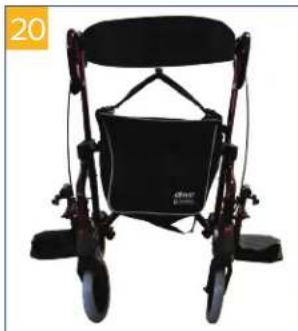

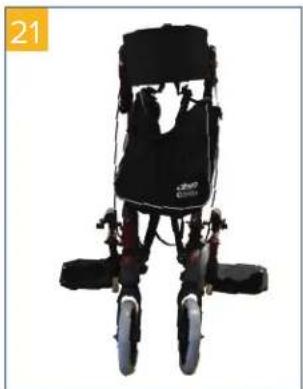

Als u de rollator wilt samenvouwen, trekt u de zitting en de rollator omhoog. Kantel de rollator tegen de looprichting in omlaag naar achteren. Het frame wordt dan ingevouwen (afb. 20-22).

Verwijder accessoires in- dien van toepassing!

Reiniging | onderhoud

- Reinig dit product regelmatig met de hand met een vochtige doek!

- Gebruik geen agressieve reinigingsmiddelen!

- Gebruik geen schuurmiddelen!

- Gebruik geen reinigingsmiddel met een hoog chlooren azijngehalte!

- Voor desinfectie kan een desinfecterende spray worden gebruikt, bijvoorbeeld Descosept AF of Bacillol AF.

- Controleer de schroeven regelmatig en draai deze indien nodig aan!

- Het product mag niet langdurig aan temperaturen boven 60°C worden blootgesteld (bijv. gebruik in een sauna etc.)!

- Neem bij defecten contact op met de speciaalzaak waar u dit product hebt gekocht!

- Controleer regelmatig de staat van de banden. Deze zijn 'lekkagevrij', met andere woorden, u hoeft geen bandenspanning te controleren of banden op te pompen. Controleer de banden wel altijd op scheurtjes of andere beschadigingen.

Technische gegevens

Product DIAMOND DELUXE

Artikelnummer 745R
Totale lengte x Totale breedte	104,2 cm x 64 cm
Greephoogte 77 - 94,5 cm
Breedte zitting x Diepte zitting	40 cm x 19 cm
Zithoogte 54 cm
Breedte tussen handgrepen 46 cm
Afmetingen samengevouwen 63 x 28 x 100 cm
Gewicht 10,3 kg
Max. belasting 136 kg
Framemateriaal Stalen buizen met coating
