GEBRUIKSAANWIJZING HV 7147 SEVERIN

Wij wensen u veel plezier met dit kwaliteitsproduct van SEVERIN en willen u hartelijk bedanken voor uw vertrouwen.

Over deze handleiding

Deze handleiding bevat belangrijke aanwijzingen voor uw veiligheid en voor het gebruik van het apparaat. Bij niet-inachtneming van de handleiding kan lichamelijk letsel of schade aan het apparaat ontstaan. Bewaar de handleiding goed. Bij doorgeven van het apparaat aan derden geeft u ook de handleiding mee. Lees de handleiding voor het eerste gebruik volledig door.

Geïllustreerde Quick Start Guide is bijgevoegd

Bij deze handleiding is een Quick Start Guide gevoegd, die u verdere aanwijzingen geeft over gebruik en onderhoud van het apparaat.

Deze handleiding en de Quick Start Guide kunt u indien gewenst gratis downloaden op onze website www.severin.de.

Inhoud

1 Technische gegevens 46
2 Veiligheidsaanwijzingen....47
3 Apparaat monteren en opladen 52
4 Apparaat reinigen und onderhouden....54
5 Reserveonderdelen/toebehoren 56
6 Problemen zelf verhelpen....56
7 Verwijderen....57

Artikelnummer: HV 71476

Li-ion-accu: 18,5 V / 2200 mAh

Voeding: 22,5 V DC / 500 mA

Vermogen: 120 W

Capaciteit stof: 600 ml

Capaciteit vloeistof: 150 ml

Zuigkracht: 5 kPa

Looptijd: ca. 30 min. (Power-modus) / ca. 55 min. (Eco-modus)

Aanduiding op het apparaat:

Het apparaat voldoet aan de EU-richtlijnen, die bindend zijn voor de CE-markering.

Het apparaat en de accu mogen niet als huisvuil worden verwijderd, maar moeten op een geregelde manier worden afgevoerd.

Leveringsomvang

Handzuiger
Voeding
■ Wandhouder incl. bevestigingsmateriaal
■ Turboborstel met roterende borstelroller
Vloermondstuk
Zuigbuis, 2-delig
Flexibele kierenzuiger

Rubberen mondstuk
Voegenmondstuk
■ Meubelborstel om op het voegenmondstuk te plaatsen
Lange kierenzuiger
Adapter voor het plaatsen van de zuigbuis en/of het vloermondstuk
Bewaartas

2 Veiligheidsaanwijzingen

Bepaalde groepen personen

• Het apparaat kan door kinderen vanaf 8 jaar en door personen met verminderde fysieke, sensorische of mentale vaardigheden of gebrek aan ervaring en/of kennis bediend worden, als er toezicht op hen gehouden wordt of als zij in het veilige gebruik van het apparaat geïnstrueerd zijn en de daarmee verbonden gevaren kennen.
• Kinderen mogen niet met het apparaat spelen of op het apparaat gaan zitten of staan. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Kinderen jonger dan 8 jaar mogen niet in de buurt van het apparaat en de voeding komen.
• Verpakkingsmateriaal mag niet gebruikt worden om mee te spelen. Er bestaat verstikkingsgevaar.

Apparaat veilig aansluiten

Het apparaat wordt opgeladen met elektrische stroom. Daarbij bestaat in principe gevaar voor een elektrische schok.

Daarom:

• Apparaat en voeding voor het gebruik controleren op evt. beschadigingen. Nooit een defect apparaat of een apparaat met defecte voeding gebruiken.
  ■ Voeding alleen op stopcontacten aansluiten die overeenkomen met de gegevens op het typeplaatje van de voeding.

VEILIGHEIDSAANWIJZINGEN

• Nooit proberen om het apparaat of de voeding zelf te repareren. Om gevaren te voorkomen mogen reparaties aan het apparaat en de voeding alleen door onze klantenservice uitgevoerd worden. Een defect apparaat voor reparatie aan een dealer overhandigen of contact opnemen met de SEVER-IN-klantenservice (contactgegevens in de bijlage van deze handleiding of op www.severin.com).
• Apparaat of voeding niet in water of andere vloeistoffen dompelen en niet met vloeistoffen behandelen. Apparaat en voeding beschermen tegen regen en vocht. Apparaat en voeding niet gebruiken in de buitenlucht of ruimtes met hoge luchtvochtigheid.
• Apparaat en voeding niet met natte handen aanraken. Bij het uittrekken van de voeding uit het stopcontact altijd direct aan de voeding trekken.
  Erop letten dat de kabel van de voeding niet geknikt of ingeklemd raakt, dat er niet overheen wordt gereden en dat deze niet met hittebronnen, vocht of scherpe randen in aanraking komt. Erop letten dat de kabel van de voeding niet voor struikelgevaar zorgt.
• Apparaat niet opladen of met de zuigopening naar boven draaien als er zich nog water in de stofbak bevindt.
  ■ Voor het reinigen of onderhouden van het apparaat en voor het wisselen van toebehoren het apparaat uitschakelen en ervoor zorgen dat de voeding niet aangesloten is.

Veiligheid bij de omgang met accu's

Bij verkeerde omgang met accu's bestaat er letsel- en explosiegevaar.

Accu nooit door andere accu's of batterijen vervangen. Accu's nooit kortsluiten, d.w.z. niet beide polen tegelijkertijd aanraken, met name niet met elektrisch geleidende voorwerpen. Accu's zo opslaan dat ze ook bij de opslag niet door andere accu's of metalen voorwerpen kortgesloten worden.
■ Voor het opladen van de accu uitsluitend de meegeleverde voeding gebruiken. De accu nooit met een andere voeding opladen. De meegeleverde voeding uitsluitend voor het opladen van de accu gebruiken.
Accu na het einde van de levensduur direct naar een geschikt inzamelpunt in uw buurt brengen en zo zorgen voor een veilige en milieuvriendelijke afvoer. Accu nooit met het huisvuil meegeven.
Accu nooit uit elkaar halen, aan hoge temperaturen blootstellen of in vuur gooien.
Bij ondeskundige omgang kan er vloeistof uit de accu komen. Accu niet langer gebruiken als deze beschadigd is of er zelfs vloeistof naar buiten komt.

- Indien vloeistof naar buiten is gekomen, contact met de vloeistof vermijden.

- Indien er contact is geweest met de vloeistof, deze direct met veel water afspoelen. Bij nawerkingen (welke dan ook) een arts raadplegen.

Roterende borstelwals

Het apparaat beschikt over een aangedreven borstelwals. Deze kan letsel veroorzaken. Let daarom op het volgende:

■ Voor reiniging of onderhoud van het apparaat ervoor zorgen dat het apparaat uitgeschakeld is en niet aan het opladen is.
- Let erop dat er nooit lichaamsdelen onder de borstelwals terecht kunnen komen.
Niet in de buurt van kabels, leidingen en lange franjes zuigen. Enerzijds bestaat het gevaar dat de kabelisolatie beschadigd raakt. Anderzijds kunnen deze voorwerpen in de borstelwals verstrikt raken en het apparaat zo beschadi-gen.

Led-verlichting

In het apparaat zijn leds ingebouwd, die de werkzone voor het apparaat verlichten.

Tijdens het bedrijf niet in de leds kijken.
De leds kunnen niet worden vervangen.

Gebruik volgens de voorschriften

Het apparaat is uitsluitend bestemd voor gebruik door particulieren.

Het apparaat mag alleen voor het reinigen op normaal vervuilde oppervlakken, laagpolige tapijten of bekledingen, die bestand zijn tegen de belastingen van de roterende borstel en voor het opzuigen van vloeistoffen worden gebruikt.

Elk ander gebruik geldt als verkeerd gebruik en is verboden.

Om letsel, brand en schade te voorkomen, mag het apparaat niet worden gebruikt voor het zuigen van:

■ Mensen, dieren of planten. Het apparaat steeds uit de buurt houden van alle lichaamsdelen, haren en kledingstukken. Niet in de buurt van het hoofd zuigen.
Gloeien de, brandende of smeulende deeltjes (zoals as, kolen, houtskool, sigaretten, lucifers).

■ Explosieve of licht ontvlambare stoffen of toner.

Puntige voorwerpen zoals glassplinters, spijkers of puin.

Verboden is bovendien:

■ Zelfstandig ombouwen of repareren van het apparaat of de voeding.
Insteken van voorwerpen in openingen van het apparaat. Hiervan uitgezonderd zijn de daarvoor bedoelde accessoires.
- Gebruik, opslag of opladen in de buitenlucht.

Indien het apparaat defect is

Overhandig een defect apparaat voor reparatie aan een dealer of de klantenservice (contactgegevens in de bijlage van deze handleiding of op www.severin.com).

Voor meer tips voor de montage zie ▷ Quick Start Guide ▷ Monteren.

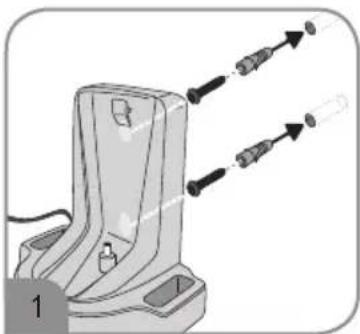

Wandhouder monteren

1. Plaats van montage in het boorbereik van een stopcontact zoeken.
2. Wandhouder verticaal uitgelijnd tegen de wand houden.
3. Boorgaten met een potlood markeren.
4. Gaten boren (ca. 6 mm ∅).
5. Meegeleverde pluggen in gaten steken.
6. Wandhouder met meegeleverde schroeven bevestigen.

Accu met wandhouder opladen

De accu moet voor het eerste gebruik via de wandhouder opgeladen worden. Accu bij voorkeur voor elk gebruik opladen, met name nadat deze lang niet gebruikt werd. Dit verhoogt de levensduur van de accu en zorgt voor zo lang mogelijke reinigingscycli.

1. Controleren of het apparaat uitgeschakeld is (aan/uit-schakelaar in stand "0").
2. Meegeleverde voeding op stopcontact aansluiten.
3. Apparaat in de wandhouder steken.
   Led op de handgreep knippert rood. Het opladen start.
   Led blijft groen branden wanneer de accu helemaal opgeladen is. Het opladen duurt bij lege accu ca. 5 uur.

TIP: Het apparaat kan in het laadstation blijven, zodat het altijd bedrijfsklaar is. Voor meer informatie zie ook ▷ geïllustreerde Quick Start Guide.

Stofzuigen

Voor meer tips zie ▷ Quick Start Guide ▷ Bedienen.

Voor verschillende gebruiksdoelen een van de volgende opzetstukken uit de leveringsomvang selecteren:

Opzetstuk Gebruiksdoel
Turboborstel met roterende borstel-roller	Reiniging van harde vloeren, kortpolige tapijten of bekledingen
Lange kierenzuigerKorte kierenzuiger/meubelborstel	Reiniging van moeilijk bereikbare plaatsen.Reiniging van meubels met de opsteekbare meubelborstel.
Flexibele kierenzuiger Reiniging van moeilijk bereikbare plaatsen, bijv. onder autostoelen
Zuigbuis en vloermondstuk met adapter	Reiniging van harde vloeren en laagpolige tapijten
Rubberen mondstuk Opzuigen van vloeistoffen
Zonder	Het apparaat kan ook worden gebruikt zonder mondstuk of borstel.Het opzuigen van vloeistoffen is niet mogelijk zonder mondstuk.

TIP: Steeds de reinigings- en onderhoudsvoorschriften van de fabrikant van de vloerbedekking, het tapijt of het meubilair in acht nemen. Alleen onbeschadigde mondstukken gebruiken. Beschadigde mondstukken kunnen oppervlakken bekrassen.

In de Eco-modus zuigen

In de Eco-modus wordt met een lager vermogen gezogen. Het apparaat verbruikt minder energie en de gebruikstijd van de accu wordt langer. Als het vloermondstuk is aangebracht, roteert de borstelwals.

1. Indien nodig een extra opzetstuk op het apparaat aanbrengen.

2. Aan/uit-schakelaar in stand "l" schuiven om het apparaat in te schakelen.
   Het apparaat zuigt in de Eco-modus.
   De led op de handgreep brandt oranje.
   De leds aan de bovenzijde van het apparaat verlichten de werkzone.

3. Oppervlak afzuigen.

4. Aan/uit-schakelaar in stand "0" schuiven om het apparaat uit te schakelen.
5. Stofbak legen en reinigen („Stofbak en filter reinigen“ auf Seite 55).

TIP: De led op de handgreep begint te knipperen als de accu bijna leeg is.

Het apparaat schakelt zichzelf bij te lage acculading automatisch uit. Laad de accu op („3 Apparaat monteren en opladen“ auf Seite 52).

In de Power-modus zuigen

In de Power-modus zuigt het apparaat met maximaal vermogen. Bij geplaatste turboborstel roteert de borstel-roller.

1. Indien nodig een extra opzetstuk op het apparaat aanbrengen.
2. Aan/uit-schakelaar in stand "I" schuiven om het apparaat in te schakelen.

Het apparaat zuigt in de Eco-modus.
De led op de handgreep brandt oranje.

De leds aan de bovenzijde van het apparaat verlichten de werkzone.

1. Aan/uit-schakelaar in stand "II" schuiven om het apparaat in de Power-modus te schakelen.

Het apparaat zuigt in de Power-modus.
De led brandt groen.

TIP: Aan/uit-schakelaar weer in de stand "I" schuiven om weer naar de Eco-modus te wisselen.

1. Oppervlak afzuigen.
2. Aan/uit-schakelaar in stand "0" schakelen om het apparaat uit te schakelen.
3. Stofbak legen en reinigen („Stofbak en filter reinigen“ auf Seite 55).

TIP: De led op de handgreep begint te knipperen als de accu bijna leeg is. Het apparaat schakelt zichzelf bij te lage acculading automatisch uit. Laad de accu op („3 Apparaat monteren en opladen“ auf Seite 52).

4 Apparaat reinigen und onderhouden

Voor meer informatie over de reiniging zie ▷ geïllustreerde Quick Start Guide.

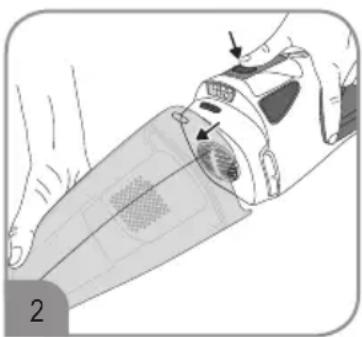

Stofbak legen

De stofbak kan slechts een beperkte hoeveelheid vuil/vloeistof opnemen. De stofbak daarom na iedere reiniging, of als het stof of de vloeistof de MAX-markering bereikt, legen.

1. Ervoor zorgen dat het apparaat uitgeschakeld is en dat het apparaat niet aan het opladen is.
2. Apparaat met zuigopening naar beneden houden.
3. Ontgrendelingsknop indrukken, om de stofbak van de motoreenheid te scheiden.
4. Stofbak wegnemen.
5. Filter en filterhouder wegnemen.
6. Stofbak in vuilnisbak of gootsteen legen.

Stofbak en filter reinigen

Het filter moet gereinigd worden, als bij volle accu het zuigvermogen afneemt.

Stofbak voor of na iedere keer opzuigen van vloeistof legen en eventueel laten drogen.

1. Ervoor zorgen dat het apparaat uitgeschakeld is en dat het apparaat niet aan het opladen is.
2. Stofbak ontgrendelen, uitnemen en legen („Stofbak legen“ auf Seite 54).
3. Filterhouder met filter uit de stofbak nemen.
4. Stofbak met schoon water uitspoelen.
5. Filter linksom draaien om het van de filterhouder te ontgrendelen.
6. Filter en filterhouder boven een vuilnisbak uitkloppen, eventueel vuil met een zachte borstel verwijderen.
7. Indien nodig, filter in zeepoplossing uitwassen en vervolgens helemaal laten drogen.
8. Filter in de filterhouder plaatsen en met de wijzers van de klok mee draaien om te vergrendelen.
9. Filterhouder in de stofbak plaatsen.
10. Stofbak weer op het apparaat vergrendelen.

Borstelwals reinigen

Door verontreiniging kan de borstelwals mogelijk niet meer vrij draaien. Reinig de borstelwals regelmatig. Voor meer informatie zie ▷ geïllustreerde Quick Start Guide ▷ Reinigen.

1. Ervoor zorgen dat het apparaat uitgeschakeld is en dat het apparaat niet aan het opladen is.
2. Vloermondstuk van het apparaat verwijderen als deze erop was geplaatst.
3. Vergrendeling van de borstel losmaken.
4. Borstel uitnemen.
5. Haar en vuil van de borstel verwijderen, evt. voorzichtig een pincet of schaar gebruiken.
6. Borstel terug plaatsen en met vergrendeling vergrendelen.

Apparaat reinigen

1. Ervoor zorgen dat het apparaat uitgeschakeld is en dat het apparaat niet aan het opladen is.
2. Behuizing met een licht bevochtigde doek afvegen en vervolgens droogwrijven.

TIP: Voor de reiniging geen agressieve, schurende reinigingsmiddelen of harde borstels gebruiken.

Apparaat opbergen

Apparaat en toebehoren koel, droog en buiten bereik van kinderen bewaren.
Enkele van de extra opzetstukken kunnen aan de wandhouder worden bewaard.

5 Reserveonderdelen/toebehoren

Voor reserveonderdelen en toebehoren kunt u contact opnemen met onze klantenservice. De contactgegevens vindt u in de bijlage van deze handleiding of op onze homepage.

Bestelnummer Toebehoren/reserveonderdeel
9814-048 Filter
9825-048 Turboborstel met roterende borstelroller
2361-048 Voeding
9019-048 Vloermondstuk
9020-048 Zuigbuis, 2-delig met adapter
9021-048 Flexibele kierenzuiger
9022-048 Lange kierenzuiger
9812-048 Kierenzuiger
6734-048 Rubberen mondstuk
9023-048 Bewaartas
9002-048 Wandhouder

6 Problemen zelf verhelpen

Om problemen te voorkomen, is het belangrijk om de stofbak regelmatig te legen en bij deze gelegenheid de filters te controleren en deze afhankelijk van de verontreiniging te reinigen. Mocht u desondanks nog problemen met het apparaat hebben, controleer dan aan de hand van de volgende tabel of u het probleem zelf op kunt lossen.

■ Voor het opsporen van fouten het apparaat uitschakelen en de netstekker uit het stopcontact trekken.

Probleem Mogelijke oorzaak/oplossing
Apparaat kan niet ingeschakeld worden.	Accu is helemaal leeg, leds op de handgreep branden niet meer. Apparaat uitschakelen en accu opladen („3 Apparaat monteren en opladen“ auf Seite 52).
Apparaat kan niet worden opgeladen (led brandt niet).	Voeding of apparaat is niet correct ingestoken: controleren of het apparaat correct in de wandhouder zit. Controleren of de voeding correct in het stopcontact zit („Accu met wandhouder opladen“ auf Seite 52).
Accu is vol, maar apparaat neemt nauwelijks vuil op.	Stofbak moet geleegd of filter moet gereinigd worden („Stofbak legen“ auf Seite 54, „Stofbak en filter reinigen“ auf Seite 55).
De bedrijfsduur wordt steeds korter.	Borstelwals is verontreinigd en moet gereinigd worden („Borstelwals reinigen“ auf Seite 55). Filter moet gereinigd worden („Stofbak en filter reinigen“ auf Seite 55).
Borstelwals draait langzaam of onregelmatig.	Borstelwals is verontreinigd en moet gereinigd worden („Borstelwals reinigen“ auf Seite 55).

Als deze tabel u niet verder helpt, neem dan contact op met onze klantenservice. De contactgegevens vindt u in de bijlage van deze handleiding of op www.severin.com.

7 Verwijderen

Apparaten en accu's die met dit symbool zijn gemarkeerd, moeten gescheiden van het huisvuil worden afgevoerd. Deze apparaten en accu's bevatten waardevolle materialen die gerecycled kunnen worden. Een correcte verwijdering beschermt het milieu en de gezondheid van de medemens. Het apparaat en de uitgebouwde accu afzonderlijk voor verwijdering naar de overeenkomstige inzamelpunten brengen. Uw gemeenteadministratie of uw dealer geeft informatie over de correcte afvoer.
