KÄYTTÖOHJE HV 7147 SEVERIN

kiitämme sinua SEVERIN-laatutuotteen valinnasta. Toivomme, että tuotteesta on sinulle paljon iloa.

Tietoja tästä käyttöohjeesta

Tämä käyttöohje sisältää laitteen turvallisuuden ja käytön kannalta tärkeitä ohjeita. Käyttöohjeen noudattamatta jättäminen voi johtaa tapaturmiin tai laitteen vaurioitumiseen. Säilytä käyttöohje huolellisesti. Jos luovutat laitteen toiselle käyttäjälle, luovuta myös käyttöohje laitteen mukana. Lue käyttöohje kokonaan, ennen kuin käytät laitetta ensimmäisen kerran.

Kuvitettu pikaohje liitteenä

Tämän käyttöohjeen liitteenä on pikaohje, joka sisältää lisäohjeita laitteen käytöstä ja hoidosta.

Tämä käyttöohje ja pikaohje ovat ladattavissa tarvittaessa maksutta Internet-osoitteesta www.severin.de.

Sisältö

1 Tekniset tiedot....116
2 Turvallisuusohjeita....117
3 Laitteen asennus ja lataus 122
4 Laitteen puhdistaminen ja huoltaminen 124
5 Varaosat/lisävarusteet 126
6 Häiriöiden poistaminen 126
7 Hävittäminen....127

1 Tekniset tiedot

Tuotenumero: HV 7147

Litiumioniakku: 18,5 V / 2 200 mAh

Verkkolaite: 22,5 V DC / 500 mA

Teho: 120 W

Pölykapasiteetti: 600 ml

Nestekapasiteetti: 150 ml

Imuvoima: 5 kPa

Käyttöaika: noin 30 min (Power-tila) / noin 55 min (Eco-tila)

Merkinnät laitteessa:

Laite täyttää CE-merkintää koskevien EU-direktiivien vaatimukset.

Laitetta ja laitteen akkua ei saa hävittää talousjätteen joukossa, vaan ne on toimitettava erityisesti tällaisille tuotteille tarkoitettuihin keräyspisteisiin.

Toimitussisältö

Rikkaimuri
Verkkolaite
■ Seinäpidike ml. kiinnitystarvikkeet
Turboharja pyörivällä harjarullalla
Lattiasuulake
Imuputki, 2-osainen
joustava rakosuulake

Kumisuulake
Rakosuulake
■ Huonekaluharja asennettavaksi rakosuulakkeeseen
pitkä rakosuulake
- Adapteri imuputken ja/tai lattiasuulakkeen kiinnittämiseen
Säilytyslaukku

2 Turvallisuusohjeita

Erityiset henkilöryhmät

Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävää kokemusta ja/tai tietämystä laitteen käytöstä, mikäli tällaiset henkilöt käyttävät laitetta valvonnan alaisina tai mikäli henkilöitä on muistutettu laitteen turvallisen käytön tärkeydestä ja henkilöt ymmärtävät tällöin laitteen käyttöön liittyvät vaarat.

Lapset eivät saa leikkiä laitteella tai asettua tai istuutua laitteen päälle. Lapset eivät saa puhdistaa laitetta tai suorittaa käyttäjän huoltotoimia ilman valvontaa.
Alle 8-vuotiaat lapset on pidettävä loitolla laitteesta ja laitteen verkkolaitteesta.
Pakkausmateriaalia ei saa käyttää leikkimiseen. Tukehtumisvaara.

Laitteen turvallinen liittäminen

Laite ladataan sähkövirralla, minkä vuoksi lataamisesta aiheutuu aina sähköiskun vaara.

Tämän vuoksi:

Tarkasta itse laitteen ja verkkolaitteen kunto ennen käyttöä. Älä koskaan käytä laitetta, jos laite tai laitteen verkkolaite on viallinen.
Liitä verkkolaite vain pistorasioihin, jotka vastaavat verkkolaitteen tyyppikilven tietoja.

TURVALLISUUSOHJEITA

Älä koskaan yritä itse korjata laitetta tai sen verkkolaitetta. Vaarojen välttämiseksi laitteen ja sen verkkolaitteen korjauksen saa suorittaa ainoastaan valmistajan asiakaspalvelu. Vie viallinen laite jälleenmyyjälle korjattavaksi tai ota yhteys SEVERINin asiakaspalveluun (yhteystiedot tämän käyttöohjeen liitteessä tai osoitteessa www.severin.de).
Älä upota laitetta tai verkkolaitetta veteen tai muuhun nesteeseen äläkä käsittele niitä nesteillä. Huolehdi siitä, että laite ja verkkolaite eivät altistu sateelle ja kosteudelle. Älä käytä laitetta ja verkkolaitetta ulkona tai tiloissa, joiden ilmankosteus on suuri.
- Älä koske laitteeseen ja verkkolaitteeseen märin käsin. Tartu aina itse verkkolaitteeseen irrottaessasi verkkolaitteen pistorasiasta.
■ Huolehdi siitä, että verkkolaitteen johto ei taitu tai jää puristuksiin. Huolehdi niin ikään siitä, että ajaminen johdon päältä ei ole mahdollista ja että johto ei joudu kosketuksiin lämmönlähteiden, kosteuden tai terävien reunojen kanssa. Huolehdi siitä, että verkkolaitteen johtoon ei voi kompastua.
Laitetta ei saa ladata eikä laitteen imuaukkoa kääntää ylöspäin, mikäli pöly-säiliössä on vielä vettä.
Sammuta laite ennen laitteen puhdistamista tai huoltamista ja lisävarusteiden vaihtoa. Varmista tällöin myös se, että verkkolaitetta ei ole yhdistetty sähköverkkoon.

Akkujen turvallinen käsittely

Akkujen virheellinen käsittely voi johtaa tapaturmaan ja räjähdykseen.

Älä koskaan korvaa akkua akuilla tai paristoilla, jotka eivät vastaa alkuperäistä akkua. Älä koskaan oikosulje akkuja, ts. kosketa kumpaakin napaa samanaikaisesti erityisesti sähköisesti johtavilla esineillä. Säilytä akkuja siten, että muut akut tai metalliesineet eivät voi aiheuttaa akkuihin oikosulkuja säilytyksen aikana.
Käytä akkujen lataamiseen yksinomaan mukana toimitettua verkkolaitetta. Älä koskaan lataa akkua millään muulla verkkolaitteella. Käytä mukana toimitettua verkkolaitetta niin ikään ainoastaan akun lataamiseen.
Toimita akku käyttöiän lopussa viipymättä asianmukaiseen keräyspistee-seen, jotta akun hävittäminen tapahtuu turvallisesti ja ympäristöystävällisesti. Älä koskaan hävitä akkua talousjätteen mukana.
- Älä koskaan pura akkua osiin tai altista akkua kuumuudelle. Älä myöskään hävitä akkua polttamalla.
Virheellisesti käsiteltynä akusta voi vuotaa nestettä. Älä enää käytä akkua, jos akku on vaurioitunut tai akusta vuotaa nestettä.

Vältä joutumista kosketuksiin akusta vuotaneen nesteen kanssa.

Nesteen kanssa kosketuksiin joutunut kehon alue on huuhdeltava välittömästi perusteellisesti vedellä. Hakeudu lääkäriin, mikäli altistumisesta nesteelle on aiheutunut minkäänlaisia oireita.

TURVALLISUUSOHJEITA

Pyörivä harjarulla

Laitteessa moottorikäyttöinen harjarulla. Harjarullasta voi aiheutua tapaturmia. Noudata tämän vuoksi seuraavia ohjeita:

Varmista ennen laitteen puhdistamista tai huoltamista, että laite on sammutettu ja että lataus ei ole käynnissä.
■ Huolehdi siitä, että kehon osat eivät voi jäädä missään tilanteessa harjarullan alle.
Älä imuroi johtojen ja pitkien hapsujen lähellä. Tällöin on vaarana johtojen eristyksen vaurioituminen. Edellä mainitut kohteet voivat lisäksi takertua kiinni harjarullaan ja vahingoittaa siten laitetta.

LED-valaistus

Laitteeseen on asennettu LED-lamppuja, jotka valaisevat laitteen edessä olevan työalueen.

Älä katso käytön aikana LED-lamppuja kohti.
■ LED-lamppuja ei voi vaihtaa.

Käyttötarkoitus

Laite on tarkoitettu ainoastaan yksityiskäyttöön.

Laitetta saa käyttää vain niiden normaalisti likaantuneiden pintojen, lyhytkarvaisten mattojen tai verhoilujen puhdistamiseen, jotka kestävät pyörivän harjan kuormituksen sekä nesteiden imuroinnin vaurioitumattomana.

Muunlainen käyttö katsotaan laitteelle määritellyn käyttötarkoituksen vastaiseksi ja on siksi kiellettyä.

Tapaturmien, tulipalojen ja vahinkojen välttämiseksi laitteella ei saa imuroida seuraavia kohteita:

• ihmisiä, eläimiä tai kasveja Älä käytä laitetta koskaan ruumiinosien, hiuksien ja vaatteiden lähellä. Älä imuroi pään läheisyydessä.
  ■ hehkuvaa, palavaa tai kytevää ainesta (esim. tuhkaa, hiiltä, puuhiiltä, savukkeita tai tulitikkuja)
  ■ helposti räjähtäviä tai syttyviä aineita tai tulostinmustetta
  ■ teräviä esineitä, kuten lasinsiruja, nauloja tai rakennusjätettä.

Kiellettyä on lisäksi:

■ muutosten tekeminen laitteeseen tai sen verkkolaitteeseen taikka laitteen/verkkolaitteen korjaaminen ilman valmistajan lupaa

esineiden työntäminen laitteen aukkoihin Poikkeuksena tästä ovat laittee-seen tarkoitetut lisävarusteet.

■ laitteen käyttö, säilytys tai lataus ulkona

Laitteen ollessa viallinen

Toimita viallinen laite jälleenmyyjälle tai asiakaspalveluun korjattavaksi (yhteystiedot tämän käyttöohjeen liitteessä tai osoitteessa www.severin.de).

LAITTEEN ASENNUS JA LATAUS

3 Laitteen asennus ja lataus

Lisäohjeita asennuksesta, ks. ▷ Pikaohje ▷ Asennus.

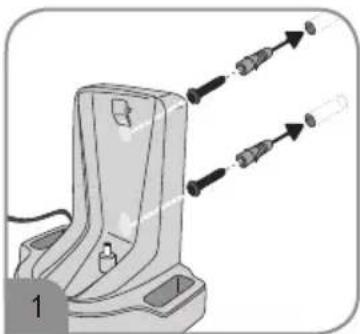

Seinäpidikkeen asennus

1. Valitse asennuspaikka siten, että porakoneen johto yltää asennuspaikasta pistorasiaan.
2. Aseta seinäpidike pystysuoraan seinää vasten.
3. Merkitse porattavien reikien paikat lyijykynällä.
4. Poraa reiät (halkaisija noin 6 mm).
5. Sijoita reikiin seinäpidikkeen mukana toimitetut tulpat.
6. Kiinnitä seinäpidike mukana toimitetuilla ruuveilla.

Akun lataaminen seinäpidikkeessä

Akku on ladattava seinäpidikkeessä ennen ensimmäistä käyttökertaa. Akku kannattaa ladata muutenkin aina ennen käyttöä, varsinkin jos akku ollut pitkään käyttämättömänä. Tämä pidentää akun käyttöikää, ja laitetta voi tällöin myös käyttää mahdollisimman kauan kerrallaan.

1. Varmista, että laite on sammutettu (virtakytkin 0-asennossa).
2. Liitä laitteen mukana toimitettu verkkolaite pistorasiaan.
3. Aseta laite seinäpidikkeeseen.

Kahvassa palaa punainen LED-valo. Lataus käynnistyy.

Laitteessa palaa vihreä LED-valo, kun akku on ladattu täyteen. Tyhjän akun lataaminen kestää noin 5 tuntia.

OHJE: Laite voidaan jättää latausasemaan, jotta se on aina käyttövalmis.

Lisätietoja, ks. myös ▷ kuvitettu pikaohje.

Imurointi

Lisäohjeita, ks. ▷ Pikaohje ▷ Käyttö.

Valitse käyttötarkoituksen mukaan jokin seuraavista laitteen mukana toimitetuista suulakkeista:

Suulake Käyttötarkoitus
Turboharja pyörivällä harjarullalla	Kovien lattiapintojen, lyhytkarvaisten mattojen tai pehmusteiden puhdistukseen
pitkä rakosuulakelyhyt rakosuulake / huonekaluharja	Hankalasti saavutettavissa olevien kohteiden puhdistukseenHuonekalujen puhdistukseen päähän asennettavan huonekaluhar-jan avulla.
joustava rakosuulake	Vaikeasti saavutettavien paikkojen, kuten auton istuinten alapuolet, puhdistaminen
Imuputket ja lattiasuulake adapterilla Sileiden lattioiden ja lyhytkarvaisten mattojen puhdistaminen
Kumisuulake Nesteiden imeminen
Ilman suulaketta	Laitetta voi käyttää myös ilman erikseen asennettavaa suulaketta tai harjaa. Nesteiden imeminen ei ole mahdollista ilman lisäsuula-ketta.

OHJE: Noudata aina puhdistettavan lattiapinnoitteen, maton tai huonekalun valmistajan antamia puhdistus- ja hoito-ohjeita. Käytä ainoastaan ehjiä suulakkeita. Vaurioituneet suulakkeet voivat naar-muttaa pintoja.

Imurointi Eco-tilassa

Eco-tilassa imuteho on tavanomaista pienempi. Laite kuluttaa vähemmän energiaa, mikä pidentää akun käyttöaikaa. Mikäli laitteeseen on asennettu lattiasuulake, suulakkeen harjarulla pyörii.

1. Asenna laitteeseen tarvittaessa lisäsuulake.
2. Käynnistä laite siirtämällä virtakytkin l-asentoon.

Laite toimii Eco-tilassa.
Kahvassa palaa oranssi LED-valo.
Laitteen päällä olevat LED-lamput valaisevat työalueen.

1. Imuroi pinta.
2. Sammuta laite siirtämällä virtakytkin 0-asentoon.
3. Tyhjennä ja puhdista pölysäiliö („Pölysäiliön ja suodattimen puhdistaminen“ auf Seite 125).

OHJE: Kahvan LED-valo alkaa vilkkua, kun akun varaus on vähissä.

Laite sammuu automaattisesti, kun akun varaus on liian pieni. Lataa akku („3 Laitteen asennus ja

Power-tilassa laite toimii suurimmalla imuteholla. Kiinnitetyn turboharjan rulla pyörii.

1. Asenna laitteeseen tarvittaessa lisäsuulake.
2. Käynnistä laite siirtämällä virtakytkin I-asentoon.

Laite toimii Eco-tilassa.
Kahvassa palaa oranssi LED-valo.
Laitteen päällä olevat LED-lamput valaisevat työalueen.

1. Kytke laite Power-tilaan siirtämällä virtakytkin II-asentoon.

Laite toimii Power-tilassa.
Vihreä LED-valo palaa.

OHJE: Voit palata Eco-tilaan siirtämällä virtakytkimen uudelleen I-asentoon.

1. Imuroi pinta.
2. Sammuta laite siirtämällä virtakytkin 0-asentoon.
3. Tyhjennä ja puhdista pölysäiliö („Pölysäiliön ja suodattimen puhdistaminen“ auf Seite 125).

OHJE: Kahvan LED-valo alkaa vilkkua, kun akun varaus on vähissä. Laite sammuu automaattisesti, kun akun varaus on liian pieni. Lataa akku („3 Laitteen asennus ja lataus“ auf Seite 122).

4 Laitteen puhdistaminen ja huoltaminen

Lisätietoja puhdistuksesta, ks. ▷ kuvitettu pikaohje.

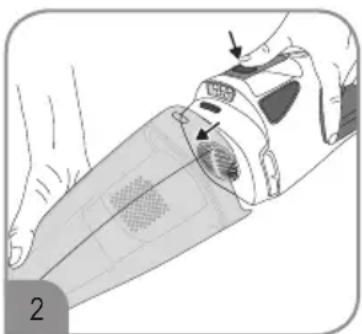

Pölysäiliön tyhjentäminen

Pölysäiliöön mahtuu vain rajallinen määrä likaa tai nesteitä. Tyhjennä säiliö tämän vuoksi aina imuroinnin jälkeen tai viimeistään silloin, kun pölyä tai nestettä on kertynyt MAX-merkkiin asti.

1. Varmista, että laite on sammutettu ja että laitteen lataus ei ole käynnissä.
2. Käännä laitteen imuaukko alaspäin.
3. Irrota pölysäiliö moottoriyksiköstä painamalla irrotuspainiketta.
4. Poista pölysäiliö.
5. Poista suodatin ja suodattimen pidike.
6. Tyhjennä pölysäiliö roska-astiaan tai viemäriin.

Pölysäiliön ja suodattimen puhdistaminen

Suodatin on syytä puhdistaa, jos imuteho on heikentynyt, vaikka akku on ladattu täyteen.

Tyhjennä pölysäiliö aina sekä ennen nesteen imurointia että nesteen imuroinnin jälkeen. Anna säiliön tarvittaessa kuivua.

1. Varmista, että laite on sammutettu ja että laitteen lataus ei ole käynnissä.
2. Avaa pölysäiliön lukitus ja poista sekä tyhjennä tämän jälkeen pölysäiliö („Pölysäiliön tyhjentäminen“ auf Seite 124).
3. Poista suodattimen pidike ja suodatin pölysäiliöstä.
4. Huuhtele pölysäiliö puhtaalla vedellä.
5. Suodattimen voi irrottaa pidikkeestä kiertämällä suodatinta vastapäivään.
6. Koputtele suodatinta ja suodattimen pidikettä roska-astian päällä. Poista lika tarvittaessa pehmeällä harjalla.
7. Pese suodatin tarvittaessa saippuavedellä. Anna suodattimen kuivua tämän jälkeen täydellisesti.
8. Aseta suodatin pidikkeeseensä ja lukitse suodatin paikalleen kiertämällä sitä myötäpäivään.
9. Sijoita suodattimen pidike pölysäiliöön.
10. Lukitse pölysäiliö laitteeseen.

Harjarullan puhdistaminen

Likaantunut harjarulla ei mahdollisesti enää pyöri vapaasti. Puhdista harjarulla säännöllisesti.

Lisätietoja, ks. ▷ kuvitettu pikaohje ▷ Puhdistus.

1. Varmista, että laite on sammutettu ja että laitteen lataus ei ole käynnissä.
2. Vedä lattiasuulake pois laitteesta, mikäli se on asennettu laitteeseen.
3. Avaa harjan lukitus.
4. Poista harja.
5. Poista hiukset ja lika harjasta. Käytä tarvittaessa varovasti apuna pinsettejä tai saksia.
6. Aseta ja lukitse harja takaisin paikalleen.

Laitteen puhdistaminen

1. Varmista, että laite on sammutettu ja että laitteen lataus ei ole käynnissä.
2. Pyyhi kotelo nihkeällä liinalla ja hankaa se tämän jälkeen kuivaksi.

OHJE: Älä käytä puhdistukseen voimakkaita tai hankaavia puhdistusaineita taikka kovia harjoja.

Laitteen säilyttäminen

Säilytä laite ja lisävarusteet viileässä ja kuivassa paikassa lasten ulottumattomissa.
Jotkut lisävarusteet voidaan säilyttää seinätelineessä.

5 Varaosat/lisävarusteet

Käänny varaosia ja lisävarusteita koskevissa asioissa asiakaspalvelumme puoleen. Yhteystiedot löydät tämän käyttöohjeen liitteestä tai kotisivuiltamme.

Tilausnumero Lisävaruste/varaosa
9814-048 Suodatin
9825-048 Turboharja pyörivällä harjarullalla
2361-048 Verkkolaite
9019-048 Lattiasuulake
9020-048 Imuputki, 2-osainen adapterilla
9021-048 joustava rakosuulake
9022-048 pitkä rakosuulake
9812-048 Rakosuulake
6734-048 Kumisuulake
9023-048 Säilytyslaukku
9002-048 Seinäteline

6 Häiriöiden poistaminen

Ongelmien välttämiseksi on tärkeää tyhjentää pölysäiliö säännöllisesti ja tarkastaa sekä tarvittaessa puhdistaa tässä yhteydessä myös suodatin. Jos laitteessa ilmenee silti häiriöitä, yritä poistaa häiriö itse seuraavan taulukon avulla.

Sammuta laite ja irrota verkkolaite pistorasiasta ennen vianetsinnän aloittamista.

Häiriö mahdollinen syy / ratkaisu
Laite ei käynnisty.	Akku on täysin tyhjä, kahvan LED-valot eivät enää pala. Sammuta laite ja lataa akku („3 Laitteen asennus ja lataus“ auf Seite 122).
Laite ei lataudu(LED-valo ei pala).	Verkkolaite tai laite ei ole oikein paikallaan: Tarkasta, onko laite oikein seinäpidikkeessä. Tarkasta, onko verkkolaite oikein pistorasi-assa („Akun lataaminen seinäpidikkeessä“ auf Seite 122).
Akku on ladattu täyteen, mutta laitteen imuteho on silti heikko.	Pölysäiliö täytyy tyhjentää tai suodatin puhdistaa („Pölysäiliön tyh- jentäminen“ auf Seite 124, „Pölysäiliön ja suodattimen puhdistami- nen“ auf Seite 125).
Toiminta-aika lyhenee jatkuvasti.	Harjarulla on likainen ja siksi puhdistettava („Harjarullan puhdista- minen“ auf Seite 125). Suodatin on puhdistettava („Pölysäiliön ja suodattimen puhdistaminen“ auf Seite 125).

Häiriö mahdollinen syy / ratkaisu

Harjarulla pyörii hitaasti tai epätasaisesti.

Harjarulla on likainen ja siksi puhdistettava („Harjarullan puhdistaminen“ auf Seite 125).

Ota yhteyttä valmistajan asiakaspalveluun, mikäli et pysty poistamaan häiriöitä taulukon perusteella. Yhteystiedot on ilmoitettu tämän käyttöohjeen liitteessä ja osoitteessa www.severin.de.

7 Hävittäminen

Tällä symbolilla merkittyjä laitteita ja akkuja ei saa hävittää talousjätteen joukossa. Tällaiset laitteet ja akut sisältävät arvokkaita kierrätyskelpoisia materiaaleja. Asianmukainen hävittäminen suojaa ympäristöä ja ehkäisee ihmisille aiheutuvia terveyshaittoja. Toimita laite ja siitä poistettu akku erikseen niille tarkoitettuihin keräyspisteisiin. Lisätietoja laitteiden asianmukaisesta hävittämisestä saat kunnallisilta viranomaisilta tai jälleenmyyjältä.
