BEDIENUNGSANLEITUNG HV 7147 SEVERIN

Liebe Kundin, lieber Kunde,

wir wünschen Ihnen mit dem Qualitätsprodukt aus dem Hause SEVERIN viel Freude und bedanken uns für Ihr Vertrauen. Die Marke SEVERIN steht seit über 120 Jahren für Beständigkeit, deutsche Qualität und Entwicklungskraft. Jedes Gerät wurde mit Sorgfalt hergestellt und geprüft.

Mit der sprichwörtlichen Sauerländer Gründlichkeit, Genauigkeit und Ehrlichkeit überzeugt das Familienunternehmen aus Sundern seit der Gründung 1892 mit innovativen Produkten Kunden in aller Welt.

In den acht Produktgruppen Kaffee, Frühstück, Küche, Grillen, Haushalt, Floorcare, Personal Care und Kühlen & Gefrieren bietet SEVERIN mit über 250 Produkten ein umfassendes Elektrokleingeräte-Sortiment. Für jeden Anlass das richtige Produkt!

Lernen Sie die SEVERIN-Produktvielfalt kennen und besuchen Sie uns unter www.severin.de.

Ihre Geschäftsleitung und Mitarbeiter der SEVERIN Elektrogeräte GmbH

Zu dieser Gebrauchsanleitung

Diese Gebrauchsanleitung enthält wichtige Tipps für Ihre Sicherheit sowie zum Gebrauch des Geräts. Bei Nichtbeachtung der Gebrauchsanleitung kann es zu Verletzungen von Personen oder Schäden am Gerät kommen. Bewahren Sie die Gebrauchsanleitung gut auf. Bei Weitergabe des Geräts an Dritte geben Sie auch die Gebrauchsanleitung mit. Lesen Sie die Gebrauchsanleitung vor dem ersten Gebrauch vollständig durch.

Bebilderter Quick Start Guide liegt bei

Dieser Gebrauchsanleitung liegt ein Quick Start Guide bei, der Ihnen weitere Tipps zu Gebrauch und Pflege des Geräts liefert.

Diese Gebrauchsanleitung und der Quick Start Guide können bei Bedarf im Internet unter www.severin.de kostenfrei heruntergeladen werden.

Inhalt

1 Technische Daten....4
2 Sicherheitshinweise....5
3 Gerät montieren und laden 10
4 Gerät reinigen und warten....12
5 Ersatzteile/Zubehör....14
6 Probleme selbst beheben....14
7 Entsorgen 15

1 Technische Daten

Artikelnummer: HV 7147

Li-Ionen Akku: 18,5 V / 2.200 mAh

Netzteil: 22,5 V DC / 500 mA

Leistung: 120 W

Kapazität Staub: 600 ml

Kapazität Flüssigkeit: 150 ml

Saugkraft: 5 kPa

Laufzeit: ca. 30 Min. (Power-Modus) / ca. 55 Min. (Eco-Modus)

Kennzeichnung am Gerät:

Das Gerät entspricht den EU-Richtlinien, die für die CE-Kennzeichnung verbindlich sind.

Das Gerät und sein Akku dürfen nicht im Hausmüll entsorgt werden, sondern müssen einer geregelten Entsorgung zugeführt werden.

Lieferumfang

• Handsauger
  Netzteil
  ■ Wandhalterung inkl. Befestigungsmaterial
  ■ Turbobürste mit rotierender Bürstwalze
  Bodendüse
  Saugrohr, 2-teilig
• flexible Fugendüse

Gummidüse
Fugendüse
■ Möbelbürste zum Aufstecken auf die Fugendüse
- lange Fugendüse
Adapter zum Aufstecken des Saugrohrs und/oder der Bodendüse
Aufbewahrungstasche

2 Sicherheitshinweise

Bestimmte Personengruppen

• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen bedient werden, wenn sie beaufsichtigt werden oder auf den sicheren Gebrauch des Geräts hingewiesen wurden und die damit verbundenen Gefahren kennen.
  Kinder dürfen nicht mit dem Gerät spielen oder sich auf das Gerät stellen oder setzen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
• Kinder unter 8 Jahren müssen vom Gerät sowie vom Netzteil ferngehalten werden.
• Verpackungsmaterial darf nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

Gerät sicher anschließen

Das Gerät wird mit elektrischem Strom aufgeladen, dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags.

Deshalb:

Gerät und Netzteil vor dem Benutzen auf eventuelle Beschädigungen kontrollieren. Niemals ein defektes Gerät oder ein Gerät mit defektem Netzteil betreiben.
Netzteil nur an Steckdosen anschließen, die den Angaben auf dem Typenschild des Netzteils entsprechen.

SICHERHEITSHINWEISE

Niemals versuchen, Gerät oder Netzteil eigenständig zu reparieren. Um Gefährdungen zu vermeiden, dürfen Reparaturen an Gerät und Netzteil nur durch unseren Kundendienst durchgeführt werden. Ein defektes Gerät zur Reparatur an einen Fachhändler geben oder Kontakt mit dem SEVERIN-Kundendienst aufnehmen (Kontaktdaten im Anhang dieser Gebrauchsanleitung oder auf www.severin.de).
Gerät oder Netzteil nicht in Wasser oder andere Flüssigkeiten tauchen oder mit Flüssigkeiten behandeln. Gerät und Netzteil von Regen und Nässe fernhalten. Gerät und Netzteil nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit betreiben.
Gerät und Netzteil nicht mit nassen Händen anfassen. Beim Herausziehen des Netzteils aus der Steckdose immer direkt am Netzteil ziehen.
Darauf achten, dass das Kabel des Netzteils nicht geknickt, eingeklemmt oder überfahren wird oder mit Hitzequellen, Feuchtigkeit oder scharfen Kanten in Berührung kommt. Darauf achten, dass das Kabel des Netzteils nicht zur Stolperfalle wird.
Gerät nicht aufladen oder mit der Saugöffnung nach oben drehen, wenn sich noch Wasser im Staubbehälter befindet.
■ Vor dem Reinigen oder Warten des Geräts sowie vor dem Zubehörwechsel Gerät ausschalten und sicherstellen, dass das Netzteil nicht angeschlossen ist.

Sicherheit beim Umgang mit Akkus

Bei falschem Umgang mit Akkus besteht Verletzungs- und Explosionsgefahr.

• Akku niemals durch andere Akkus oder Batterien ersetzen. Akkus niemals kurzschließen, d.h. nicht beide Pole zur gleichen Zeit berühren, insbesondere nicht mit elektrisch leitenden Gegenständen. Akkus so lagern, dass sie auch bei der Lagerung nicht durch andere Akkus oder Metallgegenstände kurzgeschlossen werden.
  Zum Aufladen des Akkus ausschließlich das mitgelieferte Netzteil verwenden. Den Akku keinesfalls mit einem anderen Netzteil laden. Das mitgelieferte Netzteil wiederum ausschließlich zum Aufladen des Akkus verwenden.
• Akku nach Gebrauchsende umgehend an eine entsprechende Sammelstelle in Ihrer Nähe übergeben und so einer sicheren und umweltgerechten Entsorgung zuführen. Akku niemals über den Hausmüll entsorgen.
• Akku niemals auseinandernehmen, hohen Temperaturen aussetzen oder ins Feuer werfen.
  Bei unsachgemäßem Umgang kann Flüssigkeit aus dem Akku austreten. Akku nicht länger verwenden, wenn er beschädigt ist oder gar Flüssigkeit austritt.

■ Falls Flüssigkeit ausgetreten ist, Kontakt mit der Flüssigkeit vermeiden.

■ Falls es zu Kontakt mit der Flüssigkeit gekommen ist, diese umgehend mit reichlich Wasser abspülen. Bei Folgeerscheinungen (egal welcher Art) einen Arzt aufsuchen.

Rotierende Bürstwalze

Das Gerät besitzt eine angetriebene Bürstwalze. Diese kann Verletzungen hervorrufen. Daher Folgendes beachten:

■ Vor der Reinigung oder der Wartung des Geräts sicherstellen, dass das Gerät ausgeschaltet ist und nicht lädt.
Darauf achten, dass zu keiner Zeit Körperteile unter die Bürstwalze gelangen können.
Nicht in der Nähe von Kabeln, Leitungen und langen Fransen saugen. Zum einen besteht die Gefahr, dass die Kabelisolierung beschädigt wird. Zum anderen können sich diese Gegenstände in der Bürstwalze verfangen und so das Gerät beschädigen.

LED-Beleuchtung

Am Gerät sind LEDs verbaut, die den Arbeitsbereich vor dem Gerät ausleuchten.

Während des Betriebs nicht in die LEDs blicken.
Ein Austausch der LEDs ist nicht möglich.

Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich für die Verwendung im privaten Bereich bestimmt.

Das Gerät darf ausschließlich für das Reinigen auf normal verschmutzten Oberflächen, kurzflorigen Teppichen oder Polstern, die den Belastungen der rotierenden Bürste unbeschadet standhalten und dem Aufsaugen von Flüssigkeiten genutzt werden.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Um Verletzungen, Bränden und Schäden vorzubeugen, darf das Gerät nicht eingesetzt werden für das Saugen von:

■ Menschen, Tieren oder Pflanzen. Gerät stets von sämtlichen Körperteilen, Haaren und Kleidungsstücken fernhalten. Nicht in Kopfnähe saugen.
glühenden, brennenden oder glimmenden Partikeln (wie z. B. Asche, Kohle, Holzkohle, Zigaretten, Streichhölzer).

■ explosiven oder leicht entzündlichen Stoffen oder Toner.

spitzen Gegenständen wie Glassplittern, Nägeln oder Bauschutt.

Verboten ist außerdem:

■ Selbstständiges Umbauen oder Reparieren des Geräts oder des Netzteils.
Hineinstecken von Gegenständen in Öffnungen des Geräts. Hiervon ausgenommen ist das dafür vorgesehene Zubehör.
Gebrauch, Aufbewahrung oder Aufladen im Freien.

Falls das Gerät defekt ist

■ Geben Sie ein defektes Gerät zur Reparatur an einen Fachhändler oder den Kundendienst (Kontaktdaten im Anhang dieser Gebrauchsanleitung oder auf www.severin.de).

3 Gerät montieren und laden

Für weitere Tipps zur Montage siehe ▷ Quick Start Guide ▷ Montieren.

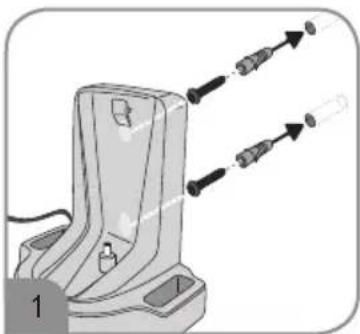

Wandhalterung montieren

1. Anbringungsort in Bohrreichweite einer Steckdose suchen.
2. Wandhalterung senkrecht ausgerichtet an die Wand halten.
3. Bohrlöcher mit einem Bleistift anzeichnen.
4. Löcher bohren (ca. 6 mm ∅).
5. Mitgelieferte Dübel in Löcher stecken.
6. Wandhalterung mit mitgelieferten Schrauben befestigen.

Akku mit Wandhalterung laden

Der Akku muss vor der ersten Verwendung über die Wandhalterung geladen werden. Akku am besten vor jedem Gebrauch laden, insbesondere nach längerem Nichtgebrauch. Dies erhöht die Lebensdauer des Akkus und sorgt für möglichst lange Reinigungszyklen.

1. Sicherstellen, dass das Gerät ausgeschaltet ist (Ein-/Aus-Schalter in Stellung „0“).
2. Mitgeliefertes Netzteil an Steckdose anschließen.
3. Gerät in die Wandhalterung stecken.
   LED am Handgriff blinkt rot. Der Ladevorgang startet.
   LED leuchtet dauerhaft grün, wenn der Akku vollständig geladen ist. Der Ladevorgang dauert bei leerem Akku ca. 5 Stunden.

TIPP: Das Gerät kann in der Ladestation verbleiben, damit es jederzeit betriebsbereit ist. Für weitere Informationen siehe auch ▷ bebilderter Quick Start Guide.

Staubsaugen

Für weitere Tipps siehe ▷ Quick Start Guide ▷ Bedienen.

Für unterschiedliche Einsatzzwecke einen der folgenden Aufsätze aus dem Lieferumfang wählen:

Aufsatz Einsatzzweck
Turbobürste mit rotierender Bürstwalze	Reinigung von Hartböden, kurzflorigen Teppichen oder Polstern
lange Fugendüsekurze Fugendüse/Möbelbürste	Reinigung von schwer erreichbaren Stellen.Reinigung von Möbeln mit der aufsteckbaren Möbelbürste.
flexible Fugendüse Reinigung von schwer erreichbaren Stellen, z. B. unter Autositzen
Saugrohre & Bodendüse mit Adapter Reinigung von Hartböden und kurzflorigen Teppichen
Gummidüse Aufsaugen von Flüssigkeiten
Ohne	Das Gerät kann auch ohne zusätzliche Düse oder Bürste genutzt werden. Das Aufsaugen von Flüssigkeiten ist ohne zusätzliche Düse nicht möglich.

TIPP: Stets die Reinigungs- und Pflegehinweise der Bodenbelag-, Teppich- oder Möbelhersteller einhalten. Nur unbeschädigte Düsen einsetzen. Beschädigte Düsen können Oberflächen zerkratzen.

Im Eco-Modus saugen

Im Eco-Modus wird mit reduzierter Leistung gesaugt. Das Gerät verbraucht weniger Energie und die Betriebszeit des Akkus verlängert sich. Bei aufgesetzter Bodendüse rotiert die Bürstwalze.

1. Bei Bedarf zusätzlichen Aufsatz am Gerät anbringen.

2. Ein-/Aus-Schalter in Stellung „I“ schieben, um das Gerät einzuschalten.
   Das Gerät saugt im Eco-Modus.
   Die LED am Handgriff leuchtet orange.
   Die LEDs an der Oberseite des Geräts beleuchten den Arbeitsbereich.

3. Oberfläche absaugen.

4. Ein-/Aus-Schalter auf Stellung „0“ schieben, um das Gerät auszuschalten.

5. Staubbehälter entleeren und reinigen („Staubbehälter und Filter reinigen“ auf Seite 12).

TIPP: Die LED am Handgriff beginnt zu blinken, wenn die Akkuladung nachlässt. Das Gerät schaltet sich bei zu geringer Akkuladung automatisch ab. Laden Sie den Akku („3 Gerät montieren und laden“ auf Seite 10).

Im Power-Modus saugen

Im Power-Modus saugt das Gerät mit höchster Leistung. Bei aufgesetzter Turbobürste rotiert die Bürstwalze.

1. Bei Bedarf zusätzlichen Aufsatz am Gerät anbringen.
2. Ein-/Aus-Schalter in Stellung „I“ schieben, um das Gerät einzuschalten.

Das Gerät saugt im Eco-Modus.
Die LED am Handgriff leuchtet orange.

Die LEDs an der Oberseite des Geräts beleuchten den Arbeitsbereich.

1. Ein-/Aus-Schalter in Stellung „II“ schieben, um das Gerät in den Power-Modus zu schalten.

Das Gerät saugt im Power-Modus.
Die LED leuchtet grün.

TIPP: Ein-/Aus-Schalter erneut in Stellung „I“ schieben, um wieder in den Eco-Modus zu wechseln.

1. Oberfläche absaugen.
2. Ein-/Aus-Schalter in Stellung „0“ schieben, um das Gerät auszuschalten.
3. Staubbehälter entleeren und reinigen („Staubbehälter und Filter reinigen“ auf Seite 12).

TIPP: Die LED am Handgriff beginnt zu blinken, wenn die Akkuladung nachlässt. Das Gerät schaltet sich bei zu geringer Akkuladung automatisch ab. Laden Sie den Akku („3 Gerät montieren und laden“ auf Seite 10).

4 Gerät reinigen und warten

Für zusätzliche Informationen zur Reinigung siehe ▷ bebilderter Quick Start Guide.

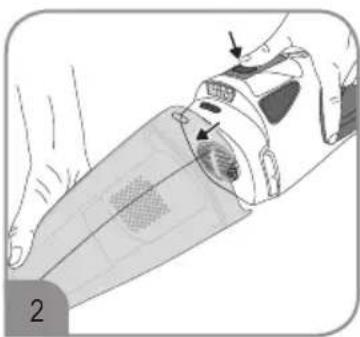

Staubbehälter leeren

Der Staubbehälter kann nur begrenzte Schmutz-/Flüssigkeitsmengen aufnehmen. Den Staubbehälter daher nach jedem Reinigungsvorgang oder wenn der Staub oder die Flüssigkeit die MAX-Markierung erreichen, leeren.

1. Sicherstellen, dass das Gerät ausgeschaltet ist und das Gerät nicht lädt.
2. Gerät mit Saugöffnung nach unten halten.
3. Entriegelungstaste drücken, um den Staubbehälter von der Motoreinheit zu trennen.
4. Staubbehälter abnehmen.
5. Filter und Filterhalter entnehmen.
6. Staubbehälter in Mülleimer oder Ausguss entleeren.

Staubbehälter und Filter reinigen

Der Filter sollte gereinigt werden, wenn bei vollem Akku die Saugleistung nachlässt.

Staubbehälter vor oder nach jedem Aufsaugen von Flüssigkeit leeren und ggf. trocknen lassen.

1. Sicherstellen, dass das Gerät ausgeschaltet ist und das Gerät nicht lädt.
2. Staubbehälter entriegeln, entnehmen und leeren („Staubbehälter leeren“ auf Seite 12).
3. Filterhalter samt Filter aus dem Staubbehälter nehmen.
4. Staubbehälter mit klarem Wasser ausspülen.
5. Filter gegen den Uhrzeigersinn drehen, um ihn vom Filterhalter zu entriegeln.
6. Filter und Filterhalter über einem Mülleimer ausklopfen, ggf. Schmutz mit einer weichen Bürste entfernen.
7. Wenn nötig, Filter in Seifenlösung auswaschen und anschließend vollständig trocknen lassen.
8. Filter in den Filterhalter einsetzen und im Uhrzeigersinn verriegeln.
9. Filterhalter in den Staubbehälter einsetzen.
10. Staubbehälter wieder am Gerät verriegeln.

Bürstwalze reinigen

Durch Verschmutzung kann sich die Bürstwalze möglicherweise nicht mehr frei drehen. Reinigen Sie die Bürstwalze regelmäßig. Für zusätzliche Informationen siehe ▷ bebilderter Quick Start Guide ▷ Reinigen.

1. Sicherstellen, dass das Gerät ausgeschaltet ist und das Gerät nicht lädt.
2. Bodendüse vom Gerät abziehen, sofern sie aufgesetzt ist.
3. Arretierung der Bürste lösen.
4. Bürste entnehmen.
5. Bürste von Haaren und Schmutz befreien, ggf. vorsichtig eine Pinzette oder Schere benutzen.
6. Bürste wieder einsetzen und mit Arretierung verriegeln.

Gerät reinigen

1. Sicherstellen, dass das Gerät ausgeschaltet ist und das Gerät nicht lädt.
2. Gehäuse mit einem leicht angefeuchteten Tuch abwischen und anschließend trockenreiben.

TIPP: Zur Reinigung keine scharfen, scheuernden Reinigungsmittel oder harte Bürsten verwenden.

Gerät aufbewahren

Gerät und Zubehör kühl, trocken und außerhalb der Reichweite von Kindern aufbewahren.
Einige der zusätzlichen Aufsätze können an der Wandhalterung aufbewahrt werden.

5 Ersatzteile/Zubehör

Ersatzteile oder Zubehör können Sie bequem im Internet unter www.severin.de im Menü ▷ Service ▷ Ersatzteil-Shop bestellen.

Bestellnummer Zubehör/Ersatzteil
9814-048 Filter
9825-048 Turbodüse mit rotierender Bürstwalze
2361-048 Netzteil
9019-048 Bodendüse
9020-048 Saugrohr, 2-teilig mit Adapter
9021-048 flexible Fugendüse
9022-048 lange Fugendüse
9812-048 Fugendüse
6734-048 Gummidüse
9023-048 Aufbewahrungstasche
9002-048 Wandhalterung

6 Probleme selbst beheben

Damit keine Probleme auftreten, ist es wichtig, den Staubbehälter regelmäßig zu leeren sowie bei dieser Gelegenheit die Filter zu kontrollieren und je nach Verschmutzung zu reinigen. Sollten Sie dennoch einmal Probleme mit dem Gerät haben, überprüfen Sie anhand der folgenden Tabelle, ob Sie das Problem selbst beheben können.

Vor der Fehlersuche Gerät ausschalten und Netzstecker aus der Steckdose ziehen.

Problem mögliche Ursache/Lösung
Gerät lässt sich nicht einschalten.	Akku ist völlig leer, LEDs am Handgriff leuchten nicht mehr. Gerät ausschalten und Akku laden („3 Gerät montieren und laden“ auf Seite 10).
Gerät lässt sich nicht laden (LED leuchtet nicht).	Netzteil oder Gerät ist nicht korrekt eingesteckt: Prüfen, ob das Gerät korrekt in der Wandhalterung sitzt. Prüfen, ob Netzteil korrekt in der Steckdose sitzt („Akku mit Wandhalterung laden“ auf Seite 10).
Akku ist voll, aber Gerät nimmt kaum Schmutz auf.	Staubbehälter muss geleert oder Filter muss gereinigt werden („Staubbehälter leeren“ auf Seite 12, „Staubbehälter und Filter reinigen“ auf Seite 12).

Problem mögliche Ursache/Lösung

Betriebsdauer verkürzt sich zunehmend.	Bürstwalze ist verschmutzt und muss gereinigt werden („Bürstwalze reinigen“ auf Seite 13). Filter muss gereinigt werden („Staubbehälter und Filter reinigen“ auf Seite 12).
Bürstwalze dreht sich langsam oder unregelmäßig.	Bürstwalze ist verschmutzt und muss gereinigt werden („Bürstwalze reinigen“ auf Seite 13).

Wenn Ihnen diese Tabelle nicht weiterhilft, wenden Sie sich an unseren Kundendienst. Die Kontaktdaten finden Sie im Anhang dieser Gebrauchsanleitung oder auf www.severin.de.

7 Entsorgen

Geräte und Akkus, die mit diesem Symbol gekennzeichnet sind, müssen getrennt vom Hausmüll entsorgt werden. Diese Geräte und Akkus enthalten wertvolle Rohstoffe, die wiederverwertet werden können. Eine ordnungsgemäße Entsorgung schützt die Umwelt und die Gesundheit Ihrer Mitmenschen. Gerät und den ausgebauten Akku separat zur Entsorgung an die entsprechenden Sammelstellen geben. Ihre Gemeindeverwaltung oder Ihr Fachhändler gibt Auskunft zur ordnungsgemäßen Entsorgung.

GB

Thank you!

Dear Customers,

1 Technische gegevens

lataus“ auf Seite 122).

Imurointi Power-tilassa

(„3 Montagem e carregamento do aparelho“ auf Seite 136).

Aspirar no modo Power

Kundendienstzentralen

Service Centres

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Kundendienst Ausland

Austria

Silva-Schneider Handelsgesellschaft GmbH

Gewerbeparkstr. 7

5081 Anif / Salzburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Belgique/Belgie

BVBA Dancal Elektro

Industriepark 12A – Unit 4

B-8587 SPIERE

Tel.: [phone]

Fax:: [phone]

E-Mail: i [e-mail]

Bolivia

TIENDAS TAKAI

Sucursal 1

Tel.: [phone]

Sucursal 2

C/13 de Calacoto No. 7916

Zona Sur

Tel.: [phone]

Bulgaria

Pirita Ltd.

ul. Angel Kanchev 1, et. 5

BG 1124 Sofia

Cyprus

A.T. Multitech Corporation Ltd.

20 Vithleem Street

2033 Strovolos, Nicosia

Tel.: [phone]

e-mail: [e-mail]

Czech Republic

BVZ Commerce s.r.o.

Odbavovací centrum

360 17 Karlovy Vary

Tel.: [phone]

SEVERIN Elektrogeräte GmbH

Röhre 27

59846 Sundern

Tel.: [phone] - 0

Fax: [phone] - 333

[e-mail]

Technische Änderungen vorbehalten./Model specifications are subject to change.

Doc-ID: Seve-62796-DE_18.11.2022

www.severin.com
