INSTRUKCJA OBSŁUGI HV 7147 SEVERIN

Życzymy wiele radości z produktu marki SEVERIN i dziękujemy za okazane nam zaufanie.

Informacje o instrukcji obsługi

Niniejsza instrukcja obsługi zawiera ważne porady na temat bezpieczeństwa i obsługi urządzenia. Nieprzestrzeganie tej instrukcji może prowadzić do obrażeń ciała lub uszkodzeń urządzenia. Prosimy dobrze zachować niniejszą instrukcję obsługi. Przekazując urządzenie osobom trzecim, należy także przekazać niniejszą instrukcję obsługi. Przed pierwszym użyciem należy przeczytać całą instrukcję obsługi.

W załączeniu ilustrowana krótka instrukcja obsługi

Do niniejszej instrukcji załączona jest krótka instrukcja obsługi, zawierająca dalsze porady na temat stosowania i pielęgnacji urządzenia.

Niniejszą instrukcję obsługi i krótką instrukcję obsługi można w razie potrzeby pobrać bezpłatnie ze strony internetowej www.severin.de.

Spis treści

1 Dane techniczne....144
2 Instrukcje bezpieczeństwa....145
3 Montaż urządzenia i ładowanie....150
4 Czyszczenie i konserwacja urządzenia....152
5 Części zamienne/akcesoria....154
6 Samodzielnie rozwiązywanie problemów....154
7 Utylizacja....155

1 Dane techniczne

Numer artykułu: HV 7147

Akumulator litowo-jonowy: 18,5 V/2200 mAh

Zasilacz: 22,5 V DC/500 mA

Moc: 120 W

Pojemność dla pyłu: 600 ml

Pojemność dla cieczy: 150 ml

Siła ssąca: 5 kPa

Czas pracy: ok. 30 min (tryb Power)/ok. 55 min (tryb Eco)

Oznakowanie na urządzeniu:

Urządzenie jest zgodne z dyrektywami UE obowiązującymi dla oznakowania CE.

Nie wolno wyrzucać urządzenia i jego akumulatora razem z odpadami domowymi, należy je oddać do utylizacji zgodnej z przepisami prawa.

Zakres dostawy

Odkurzacz ręczny
Zasilacz
Uchwyt ścienny z elementami mocującymi
■ Turboszczotka z obrotowym wałkiem ze szczotką
■ Ssawka do podłóg
Rura ssąca, 2-częściowa
■ Elastyczna ssawka do spoin

Gumowa dysza
Dysza do szczelin
Szczotka do mebli nakładana na dyszę do szczelin
Długa ssawka do spoin
Adapter do mocowania rury ssącej i/lub ssawki do podłóg
■ Torba do przechowywania

2 Instrukcje bezpieczeństwa

Określone grupy ludzi

Niniejsze urządzenie wolno użytkować dzieciom powyżej 8 lat oraz osobom o ograniczonej zdolności fizycznej, czuciowej lub umysłowej i osobom nie mającym doświadczenia lub wiedzy pod warunkiem, że odbywa się to pod nadzorem lub jeśli osoby te zostały poinformowane o zasadach bezpiecznego użytkowania sprzętu i znają związane z tym zagrożenia.
Dzieciom nie wolno bawić się urządzeniem, na niego stawać ani na nim siadać. Bez nadzoru nie wolno dzieciom czyścić ani wykonywać prac konserwacyjnych przewidzianych dla użytkownika.
Dzieci poniżej 8 lat nie wolno dopuszczać do urządzenia i zasilacza.
Nie używać materiału opakowaniowego do zabawy. Istnieje niebezpieczeństwo uduszenia.

Prawidłowe podłączenie urządzenia

Urządzenie jest ładowane prądem elektrycznym – podczas ładowania występuje zagrożenie porażeniem prądem elektrycznym.

Z uwagi na to należy przestrzegać poniższych instrukcji:

■ Przed użyciem sprawdzić urządzenie i zasilacz pod kątem ewentualnych uszkodzeń. Nigdy nie używać uszkodzonego urządzenia ani urządzenia z uszkodzonym zasilaczem.

Podłącać zasilacz tylko do gniazdek zgodnych z danymi na tabliczce znamionowej zasilacza.

INSTRUKCJE BEZPIECZEŃSTWA

Nigdy nie próbować samodzielnej naprawy urządzenia ani zasilacza. Aby uniknąć zagrożeń, zlecać naprawy urządzenia i zasilacza wyłącznie naszemu serwisowi. Uszkodzone urządzenie należy oddać do naprawy w sklepie specjalistycznym lub skontaktować się z serwisem SEVERIN (dane kontaktowe w załączniku do niniejszej instrukcji obsługi lub na stronie www.severin.de).
Nie zanurzać urządzenia ani zasilacza w wodzie lub innych płynach i nie polewać go płynami. Chronić urządzenie i zasilacza przed deszczem i wilgocią. Nie używać urządzenia i zasilacza na wolnym powietrzu i w pomieszczeniach o wysokiej wilgotności.
Nie dotykać urządzenia i zasilacza mokrymi rękami. Przy wyciąganiu zasilacza z gniazdka należy zawsze ciągnąć za zasilacz.
Zwracać uwagę na to, aby przewód zasilacza nie został załamany, zakleszczony, aby nic po nim nie przejechało i aby nie miał kontaktu ze źródłami wysokiej temperatury, wilgocią i ostrymi krawędziami. Zwracać uwagę, aby przewód zasilacza nie powodował zagrożenia potknięciem.
Nie ładować urządzenia ani nie obracać otworem ssącym do góry, jeśli w zbiorniku kurzu znajduje się jeszcze woda.
■ Przed czyszczeniem lub konserwacją urządzenia oraz przed wymianą osprzętu należy wyłączyć urządzenie i upewnić się, że zasilacz nie jest podłączony.

Bezpieczne obchodzenie się z akumulatorami

Niewłaściwe obchodzenie się z akumulatorami grozi obrażeniami ciała i wybuchem.

Nie zastępować akumulatora innymi akumulatorami lub bateriami. Nigdy nie zwierać akumulatorów, tzn. nie dotykać równocześnie obu biegunów, w szczególności przedmiotami przewodzącymi prąd elektryczny. Przechowywać akumulatory tak, aby podczas składowania nie doszło do ich zwarcia przez inne akumulatory lub metalowe przedmioty.
Do ładowania akumulatorów używać wyłącznie dołączonego do zestawu zasilacza. W żadnym wypadku nie ładować akumulatora innym zasilaczem. Dołączony do zestawy zasilacz stosować wyłącznie do ładowania akumulatora.
Po zużyciu niezwłocznie oddać akumulator w odpowiednim punkcie zbiórki w pobliżu i w ten sposób zapewnić jego bezpieczną i ekologiczną utylizację. Nigdy nie wyrzucać akumulatora razem z odpadami domowymi.
Nigdy nie rozbierać akumulatora, nie wystawiać na działanie wysokiej temperatury ani nie wrzucać do ognia.
Niewłaściwe obchodzenie się z akumulatorem może spowodować wyciek elektrolitu. Nie stosować akumulatora, jeśli jest uszkodzony lub jeśli doszło do wycieku elektrolitu.

- Jeśli dojdzie do wycieku elektrolitu, należy unikać z nim kontraktu.

Jeśli dojdzie do kontaktu z elektrolitem, natychmiast spłukać go dużą ilością wody. W przypadku wystąpienia następstw (obojętne jakiego rodzaju) należy udać się do lekarza.

Obracający się wałek szczotki

Urządzenie jest wyposażone w napędzany wałek szczotki. Może on spowodować obrażenia. Z tego względu należy przestrzegać poniższych instrukcji:

■ Przed czyszczeniem urządzenia lub pracami konserwacyjnymi należy upewnić się, że urządzenie jest wyłączone i się nie ładuje.
Zwracać uwagę na to, aby części ciała w żadnym momencie nie mogły się dostać pod wałek szczotki.
Nie odkurzać w pobliżu kabli, przewodów i długich frędzli. Po pierwsze istnieje ryzyko uszkodzenia izolacji kabla. Po drugie przedmioty te mogą zaplątać się w wałek szczotki i tym samym uszkodzić urządzenie.

Oświetlenie LED

Na urządzeniu zamontowane są diody LED oświetlające obszar roboczy przed urządzeniem.

Podczas pracy urządzenia nie patrzeć na diody LED.
Wymiana diod LED jest niemożliwa.

Zastosowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone wyłącznie do użytku prywatnego.

Urządzenie może być używane tylko do czyszczenia normalnie zabrudzonych powierzchni, dywanów o krótkim włosiu lub tapicerki, które bez uszkodzenia wytrzymują obciążenia obrotowej szczotki oraz do zasysanie płynów.

Każde inne zastosowanie jest niezgodne z przeznaczeniem i jest niedozwolone.

Aby zapobiec obrażeniom ciała, pożarom i szkodom, nie wolno stosować urządzenia do odkurzania:

■ ludzi, zwierząt i roślin. Urządzenie należy zawsze trzymać z dala od wszystkich części ciała, włosów i odzieży. Nie odkurzać w pobliżu głowy;

żarzących się, palących się lub tłących cząsteczek (jak np. popiół, węgiel, węgiel drzewny, papierosy, zapałki);

■ wybuchowych lub łatwopalnych materiałów lub tonerów;

■ ostrych przedmiotów, takich jak odłamki szkła, gwoździe lub gruz budowlany.

Ponadto zabronione są:

samodzielna przebudowa oraz naprawy urządzenia lub zasilacza;

■ wkładanie przedmiotów w otwory urządzenia. Nie dotyczy to wkładania akcesoriów przeznaczonych do tego celu;

■ używanie, przechowywanie lub ładowanie na wolnym powietrzu.

Jeśli urządzenie jest uszkodzone

Uszkodzone urządzenie należy oddać do naprawy w sklepie specjalistycznym lub w serwisie (dane kontaktowe w załączniku do niniejszej instrukcji obsługi lub na stronie www.severin.de).

3 Montaż urządzenia i ładowanie

Więcej porad dotyczących montażu – patrz ▷ Krótka instrukcja obsługi ▷ Montaż.

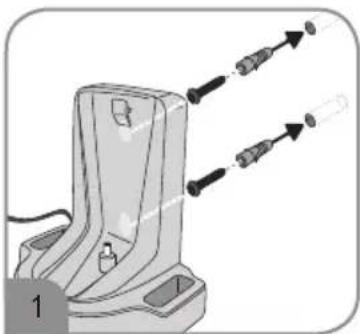

Montaż uchwytu ściennego

1. Poszukać miejsca na umieszczenie uchwytu w pobliżu gniazdka.
2. Przytrzymać uchwyt przy ścianie w pozycji pionowej.
3. Zaznaczyć otwory ołówkiem.
4. Wywiercić otwory (∅ ok. 6 mm).
5. Do otworów włożyć kołki znajdujące się w zestawie.
6. Przymocować uchwyt ścienny śrubami znajdującymi się w zestawie.

Ładowanie akumulatora za pomocą uchwytu ściennego

Przed pierwszym użyciem należy naładować akumulator za pomocą uchwyt ściennego. Zalecane jest ładowanie akumulatora

przed każdym użyciem, zwłaszcza wtedy, gdy urządzenia było długo nieużywane. Zwiększa to żywotność akumulatora

i zapewnia długie cykle czyszczenia.

1. Upewnić się, że urządzenie jest wyłączone (włącznik/wyłącznik w położeniu „0“).
2. Podłączyć zasilacz znajdujący się w zestawie do gniazdka.
3. Umieścić urządzenie w uchwycie ściennym.
   Dioda LED na uchwycie odkurzacza miga światłem czerwonym. Uruchamiane jest ładowanie.
   Dioda LED świeci stale światłem zielonym, gdy akumulator jest całkowicie naładowany. Proces ładowania rozładowanego akumulatora trwa około 5 godzin.

PORADA: Urządzenie może pozostać w stacji ładującej, aby stale było gotowe do pracy. Więcej informacji – patrz także ▷ ilustrowana krótka instrukcja obsługi.

Odkurzanie

Wiecej porad – patrz ▷ Krótka instrukcja obsługi ▷ Obsługa.

Wybrać jedną z następujących nasadek do różnych zastosowań:

Nasadka Zastosowanie
Turboszczotka z obrotowym wałkiem ze szczotką	Czyszczenie twardych podłóg, dywanów z krótkim włosiem lub tapicerki
Długa ssawka do spoin Krótka ssawka do podłóg/szczotka do mebli	Czyszczenie trudno dostępnych miejsc.Czyszczenie mebli nakładaną szczotką do mebli.
Elastyczna ssawka do spoin	Czyszczenie trudno dostępnych miejsc, np. pod fotelami samochodowymi
Rury ssące i ssawka podłogowa z adapterem	Czyszczenie podłóg twardych i dywanów o krótkim włosiu
Gumowa dysza Zasysanie cieczy
Bez	Urządzenie można być również używane bez dodatkowej dyszy lub szczotki. Zasysanie cieczy bez dodatkowej dyszy jest niemożliwe.

PORADA: Zawsze przestrzegać wskazówek dotyczących czyszczenia i pielęgnacji producentów wykładzin podłogowych, dywanów i mebli. Używać tylko nieuszkodzonych dysz. Uszkodzone dysze mogą rysować powierzchnie.

Odkurzanie w trybie Eco

W trybie Eco odkurzanie odbywa się ze zredukowaną mocą. Urządzenie zużywa wówczas mniej energii i czas pracy akumulatora wydłuża się. Jeśli założona jest dysza podłogowa, wałek szczotki obraca się.

1. W razie potrzeby założyć dodatkową nasadkę na urządzenie.

2. Przesunąć włącznik/wyłącznik do położenia „I”, aby włączyć urządzenie.
   Urządzenie odkurza w trybie Eco.
   Dioda LED na uchwycie świeci na pomarańczowo.
   Diody LED u góry urządzenia oświetlają obszar roboczy.

3. Odkurzyć powierzchnię.

4. Przesunąć włącznik/wyłącznik do położenia „0”, aby wyłączyć urządzenie.

5. Opróżnić i wyczyścić zbiornik kurzu („Czyszczenie zbiornika kurzu i filtra“ auf Seite 153).

PORADA: Gdy poziom naładowania akumulatora spadnie, dioda LED na uchwycie zaczyna migać. Przy zbyt niskim poziomie naładowania akumulatora urządzenie automatycznie się wyłącza. Naładować

akumulator („3 Montaż urządzenia i ładowanie“ auf Seite 150).

Odkurzanie w trybie Power

W trybie Power urządzenie odkurza ze zwiększoną mocą. Z założoną turboszczotką obraca się wałek z szczotką.

1. W razie potrzeby założyć dodatkową nasadkę na urządzenie.
2. Przesunąć włącznik/wyłącznik do położenia „I”, aby włączyć urządzenie.

Urządzenie odkurza w trybie Eco.
Dioda LED na uchwycie świeci na pomarańczowo.
Diody LED u góry urządzenia oświetlają obszar roboczy.

1. Przesunąć włącznik/wyłącznik do położenia „I”, aby przełączyć urządzenie w tryb Power.

Urządzenie odkurza w trybie Power.
Dioda LED świeci światłem zielonym.

PORADA: Aby wrócić do trybu Eco, ponownie przesunąć włącznik/wyłącznik do położenia „I”.

1. Odkurzyć powierzchnię.

2. Przesunąć włącznik/wyłącznik do położenia „0”, aby wyłączyć urządzenie.

3. Opróżnić i wyczyścić zbiornik kurzu („Czyszczenie zbiornika kurzu i filtra“ auf Seite 153).

PORADA: Gdy poziom naładowania akumulatora spadnie, dioda LED na uchwycie zaczyna migać. Przy zbyt niskim poziomie naładowania akumulatora urządzenie automatycznie się wyłącza. Naładować akumulator („3 Montaż urządzenia i ładowanie“ auf Seite 150).

4 Czyszczenie i konserwacja urządzenia

Dodatkowe informacje na temat czyszczenia filtrów – patrz ▷ ilustrowana krótka instrukcja obsługi.

Opróżnianie zbiornika kurzu

Zbiornik kurzu ma miejsce na ograniczoną ilość zanieczyszczeń/cieczy. Z tego względu zalecane jest opróżnia- nie zbiornika kurzu po każdym sprzątaniu lub gdy poziom kurzu lub cieczy osiągnie oznakowanie MAX.

1. Upewnić się, że urządzenie jest wyłączone i nie ładuje się.
2. Trzymać urządzenie otworem ssącym w dół.
3. Nacisnąć przycisk odblokowujący, aby odłączyć zbiornik kurzu od zespołu silnika.
4. Zdjąć zbiornik kurzu.
5. Wyjąć filtr i uchwyt filtra.
6. Opróżnić zbiornik kurzu, wyrzucając jego zawartość do kosza na śmieci lub zlewu.

Czyszczenie zbiornika kurzu i filtra

Jeśli przy naładowanym akumulatorze spada moc ssania, należy wyczyścić filtr.

Przed i po każdym odsysaniu cieczy należy opróżnić i w razie potrzeby wysuszyć zbiornik kurzu.

1. Upewnić się, że urządzenie jest wyłączone i nie ładuje się.
2. Odblokować zbiornik kurzu, a następnie wyjąć i opróżnić („Opróżnianie zbiornika kurzu“ auf Seite 152).
3. Wyjąć uchwyt filtra z filtrem ze zbiornika kurzu.
4. Wypłukać zbiornik kurzu czystą wodą.
5. Obrócić filtr przeciwnie do ruchu wskazówek zegara, aby odblokować go z uchwytu filtra.
6. Wytrzepać filtr i uchwyt filtra nad koszem na śmieci, ewentualnie usunąć zabrudzenia miękką szczotką.
7. W razie potrzeby wymyć filtr w roztworze mydła i pozostawić do całkowitego wyschnięcia.
8. Umieścić filtr w uchwycie filtra i zablokować, obracając go zgodnie z ruchem wskazówek zegara.
9. Włożyć uchwyt filtra do zbiornika kurzu.
10. Ponownie zablokować zbiornik kurzu na urządzeniu.

Czyszczenie wałka szczotki

Zabrudzenie wałka szczotki może uniemożliwić jego swobodny obrót. Regularnie czyścić wałek szczotki.

Dodatkowe informacje – patrz ▷ ilustrowana krótka instrukcja obsługi ▷ Czyszczenie.

1. Upewnić się, że urządzenie jest wyłączone i nie ładuje się.
2. Zdjąć dyszę podłogową, jeśli jest założona.
3. Zwolnić blokadę szczotki.
4. Zdjąć szczotkę.
5. Usunąć włosy i zanieczyszczenia ze szczotki, w razie potrzeby ostrożnie użyć pęsety lub nożyczek.
6. Ponownie założyć szczotkę i zablokować za pomocą blokady.

Czyszczenie urządzenia

1. Upewnić się, że urządzenie jest wyłączone i nie ładuje się.
2. Przetrzeć obudowę lekko zwilżoną ściereczka, a następnie wytrzeć do sucha.

PORADA: Nie stosować do czyszczenia ostrych, szorujących środków czyszczących ani twardych szczotek.

Przechowywanie urządzenia

Urządzenie wraz z akcesoriami przechowywać w chłodnym i suchym miejscu poza zasięgiem dzieci.
Niektóre z dodatkowych przystawek można przechowywać na uchwycie ściennym.

5 Części zamienne/akcesoria

W celu zamówienia części zamiennych i elementów wyposażenia należy zwrócić się do naszego serwisu. Dane do kontaktów znajdują się w załączniku do niniejszej instrukcji obsługi lub na naszej stronie domowej.

Numer katalogowy Akcesorium/część zamienna
9814-048 Filtr
9825-048 Turboszczotka z obrotowym wałkiem ze szczotką
2361-048 Zasilacz
9019-048 Ssawka do podług
9020-048 Rura ssąca, 2-częściowa z adapterem
9021-048 Elastyczna ssawka do spoin
9022-048 Długa ssawka do spoin
9812-048 Ssawka do spoin
6734-048 Ssawka gumowa
9023-048 Torba do przechowywania
9002-048 Uchwyt ścienny

6 Samodzielnie rozwiązywanie problemów

Aby nie dochodziło do powstawania problemów, ważna jest regularna wymiana zbiornika kurzu oraz sprawdzanie przy tej okazji filtrów i wyczyszczenie ich w razie zabrudzenia. Jeśli mimo to wystąpią problemy z urządzeniem, należy sprawdzić na podstawie poniższej tabeli, czy nie da się ich rozwiązać we własnym zakresie.

Przed rozpoczęciem wyszukiwania błędów wyłączyć odkurzacz i wyciągnąć wtyczkę z gniazdka.

Problem Możliwa przyczyna/rozwiązanie
Nie można włączyć urządzenia.	Akumulator jest całkowicie wyczerpany, diody LED na uchwycie już nie świecą. Wyłączyć urządzenie i naładować akumulator („3 Montaż urządzenia i ładowanie“ auf Seite 150).
Nie można naładować urządzenia (dioda LED nie świeci).	Brak prawidłowego podłączenia zasilacza lub urządzenia: Sprawdzić, czy urządzenie jest prawidłowo umieszczone w uchwycie ściennym. Sprawdzić, czy zasilacz jest prawidłowo włożony do gniazdka („Ładowanie akumulatora za pomocą uchwytu ściennego“ auf Seite 150).
Akumulator jest w pełni naładowany, ale urządzenie nie zbiera zanieczy- szczeń.	Należy opróżnić zbiornik kurzu lub wyczyścić filtr („Opróżnianie zbiornika kurzu“ auf Seite 152, „Czyszczenie zbiornika kurzu i filtra“ auf Seite 153).

Problem Możliwa przyczyna/rozwiązanie

Czas pracy skraca sięcoraz bardziej.	Walek szczotki jest zabrudzony i należy go wyczyścić („Czyszczenie wałka szczotki“ auf Seite 153). Należy wyczyścić filtr („Czyszczenie zbiornika kurzu i filtra“ auf Seite 153).
Walek szczotki obraca się powoli lubnieregularnie.	Walek szczotki jest zabrudzony i należy go wyczyścić („Czyszczenie wałka szczotki“ auf Seite 153).

Jeśli ta tabela nie pomoże, należy zwrócić się do naszego serwisu. Dane kontaktowe znajdują się w załączniku do niniejszej instrukcji obsługi lub na stronie www.severin.de.

7 Utylizacja

Urządzeń i akumulatorów oznakowanych tym symbolem nie wolno utylizować z odpadami domowymi! Urządzenia i akumulatory zawierają cenne surowce, które można ponownie wykorzystać. Prawidłowa utylizacja chroni środowisko i zdrowie ludzi. Urządzenie i wyjęty akumulator należy oddać do utylizacji oddzielnie w odpowiednim punkcie zbiórki. Informacji na temat właści-wej utylizacji można zasięgnąć w urzędzie gminy lub w sklepie specjalistycznym.

GR

Σας ευχαριστούμε

Centrala obstugi klientów

Szerviz

Κεντρικό σέρβις

SEVERIN global

Deutschland

SEVERIN Service

Röhre 27

59846 Sundern

E-Mail: r [e-mail]

Portugal

Imporaudio Lda.
