Producttype	Inbouw inductiekookplaat
Merk	Electrolux
Model	KIB60420CK
Afmetingen (B x D x H)	590 x 520 x 48 mm (ongeveer)
Uitsnijafmetingen (B x D)	560 x 490 mm
Gewicht	Ongeveer 10 kg (schatting)
Elektrische voeding	220-240 V / 400 V 2N, 50/60 Hz, 6.9 kW
Aantal kookzones	4 inductiezones
Verwarmingstechnologie	Inductie
Boosterfunctie	Ja, op elke zone (beperkt tot 4 minuten)
Vermogensbeheer (Power Management)	Ja, verdeelt het vermogen over de zones
Toetsen Vergrendeling / Kinderslot	Ja, vergrendeling bedieningspaneel en kinderslot
Automatische uitschakeling	Ja, na een periode van inactiviteit (afhankelijk van kookniveau)
Resterende warmte-indicator	Ja, weergave H
OffSound Control	Ja, mogelijkheid om geluidssignalen uit te schakelen
Oppervlaktemateriaal	Vitrokeramisch
Geschikte pannentypes	Gietijzer, staal, geëmailleerd staal, roestvrij staal, meerlaagse bodem (magnetisch)
Afmetingen kookzones (diameter)	Linksvoor: 210 mm, Linksachter: 145 mm, Rechtsvoor: 145 mm, Rechtsachter: 180 mm
Nominaal vermogen per zone	Linksvoor: 2200 W (Booster 2400 W), Linksachter: 1400 W (1500 W), Rechtsvoor: 1400 W (1500 W), Rechtsachter: 1700 W (1800 W)
Energieverbruik	176,5 Wh/kg (volgens IEC/EN 60350-2)
Reiniging	Speciale schraper voor hardnekkig vuil, zachte doek en niet-schurend reinigingsmiddel
Onderhoud	Regelmatig reinigen, krassen vermijden, schone pannen gebruiken
Veiligheid	Automatische uitschakeling, vergrendeling, kinderslot, oververhittingsbeveiliging
Reserveonderdelen	Gebruik uitsluitend originele onderdelen, neem contact op met erkende klantenservice
Repareerbaarheid	Reparatie door erkende service, voedingskabel vervangbaar door een elektricien

Veelgestelde vragen - KIB60420CK ELECTROLUX

Hoe activeer ik de kookplaat?

Druk 1 seconde op de aan/uit-toets om de plaat in of uit te schakelen.

Wat betekent de weergave 'H' op een zone?

De indicator H betekent dat de zone nog heet is (resterende warmte). Raak niet aan zolang deze brandt.

Welke pannen gebruiken voor inductie?

Gebruik pannen van gietijzer, staal, geëmailleerd staal, roestvrij staal of meerlaagse bodem met een vlakke en magnetische bodem (een magneet moet hechten). Vermijd aluminium, koper, glas en keramiek.

Hoe activeer ik de Boosterfunctie?

Selecteer de zone, stel in op maximaal niveau en druk op de toets + tot P wordt weergegeven. De functie duurt 4 minuten en keert dan terug naar maximaal niveau.

Waarom schakelt mijn kookplaat zichzelf uit?

Automatische uitschakeling treedt op als u binnen 10 seconden geen niveau instelt, als een voorwerp op het bedieningspaneel blijft liggen, of als de plaat oververhit raakt. Raadpleeg de tabel met niveaus voor de tijden.

Hoe vergrendel ik het bedieningspaneel?

Druk 4 seconden op de toets Vergrendel (hangslot). Om te ontgrendelen, druk opnieuw 4 seconden.

Wat moet ik doen als een foutcode wordt weergegeven (bijv. 'E' of 'F')?

Schakel de plaat uit en wacht 30 seconden voordat u deze weer inschakelt. Als de fout aanhoudt, haal de stekker 30 seconden uit het stopcontact en steek deze er weer in. Neem contact op met de erkende klantenservice als het probleem aanhoudt.

Hoe reinig ik de vitrokeramische plaat?

Voor hardnekkig vuil (suiker, gesmolten plastic) gebruik onmiddellijk een speciale schraper. Voor kalk- of vetvlekken gebruikt u een vochtige doek en een niet-schurend reinigingsmiddel. Droog daarna af met een zachte doek.

De plaat maakt geluiden (kraken, fluiten). Is dat normaal?

Ja, deze geluiden (kraken, fluiten, zoemen, klikken) zijn normaal en komen van de werking van de inductie en koeling. Geen afwijking.

Hoe kan ik energie besparen met deze plaat?

Gebruik deksels op de pannen, verhit alleen het benodigde water, plaats de pannen in het midden van de zones en gebruik de restwarmte om warm te houden.

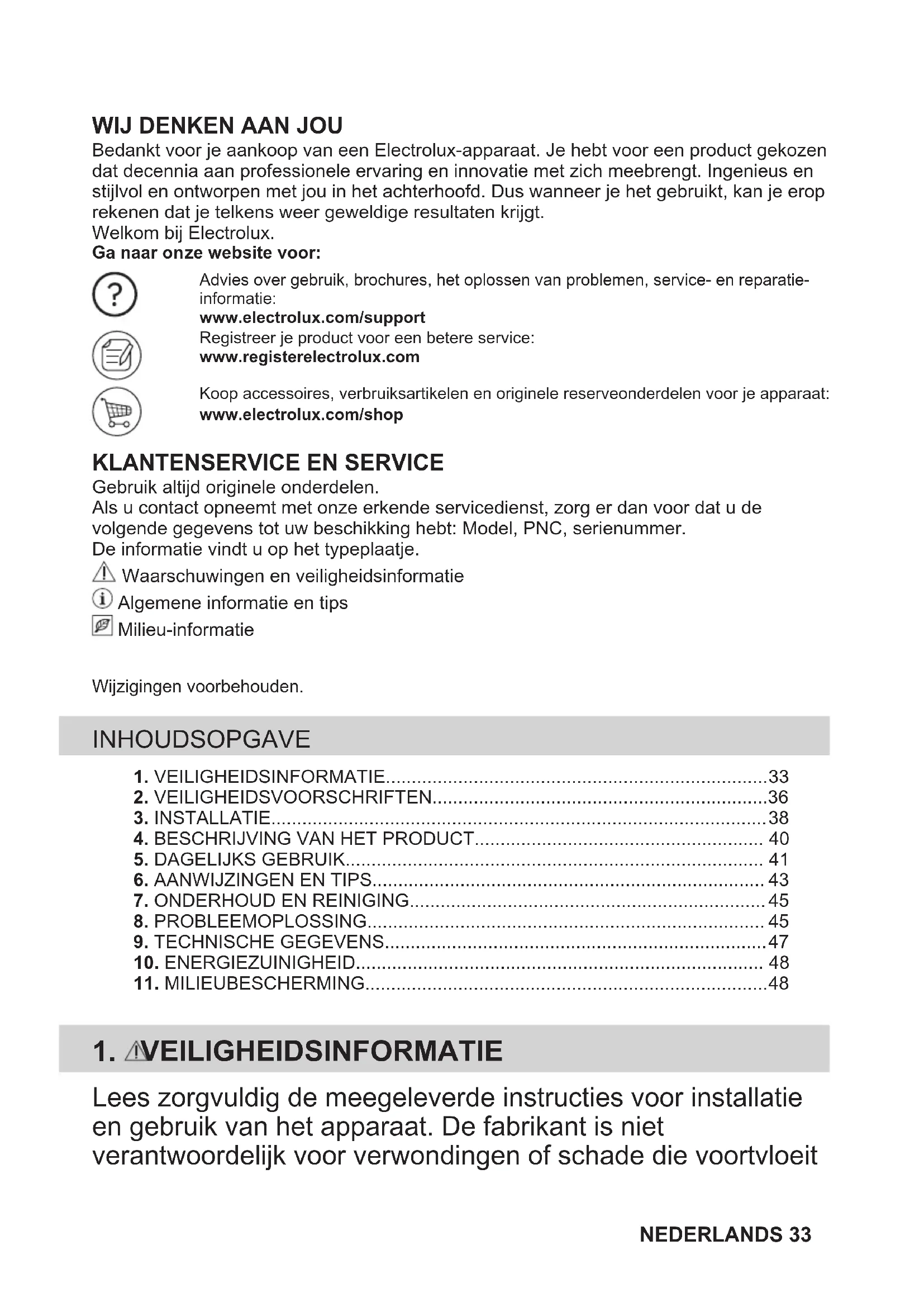

GEBRUIKSAANWIJZING KIB60420CK ELECTROLUX

Gebruiksaanwijzing NL 33

Kookplaat

Käyttöohje FI 49

Keittotaso

Bedankt voor je aankoop van een Electrolux-apparaat. Je hebt voor een product gekozen dat decennia aan professionele ervaring en innovatie met zich meebrengt. Ingenieus en stijlvol en ontworpen met jou in het achterhoofd. Dus wanneer je het gebruikt, kan je erop rekenen dat je telkens weer geweldige resultaten krijgt.

Welkom bij Electrolux.

Ga naar onze website voor:

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

www.electrolux.com/support

Registreer je product voor een betere service:

www.registerelectrolux.com

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor je apparaat:

www.electrolux.com/shop

KLANTENSERVICE EN SERVICE

Gebruik altijd originele onderdelen.

Als u contact opneemt met onze erkende servicedienst, zorg er dan voor dat u de volgende gegevens tot uw beschikking hebt: Model, PNC, serienummer.

De informatie vindt u op het typeplaatje.

⚠ Waarschuwingen en veiligheidsinformatie

i Algemene informatie en tips

Milieu-informatie

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE....33
2. VEILIGHEIDSVOORSCHRIFTEN....36
3. INSTALLATIE....38
4. BESCHRIJVING VAN HET PRODUCT 40
5. DAGELIJKS GEBRUIK.... 41
6. AANWIJZINGEN EN TIPS.... 43
7. ONDERHOUD EN REINIGING 45
8. PROBLEEMOPLOSSING....45
9. TECHNISCHE GEGEVENS 47
10. ENERGIEZUINIGHEID 48
11. MILIEUBESCHERMING....48

1. ⚠️ VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit

uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare personen

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen, om te voorkomen dat zij gaan spelen met het apparaat.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

- Dit apparaat is uitsluitend bestemd om mee te koken.

- Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.

- Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de

(gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. U dient te voorkomen de verwarmingselementen aan te raken.
• WAARSCHUWING: Onbewaakt koken op een kookplaat met vet of olie kan gevaarlijk zijn en tot brand leiden.
• Rook is een indicatie van oververhitting. Gebruik nooit water om het kookvuur te blussen. Schakel het apparaat uit en bedek de vlammen met bijv. een branddeken of deksel.
• WAARSCHUWING: Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een tijdklok, of aangesloten worden op een circuit dat door het elektriciteitsbedrijf regelmatig aan en uit wordt geschakeld.
• OPGELET: Tijdens het kookproces moet u in de buurt blijven Een kort kookproces moet voortdurend bewaakt worden.
• WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookoppervlakken.
• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op het oppervlak van de kookplaat worden geplaatst, aangezien ze heet kunnen worden.
• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Schakel het kookplaatelement na elk gebruik uit met de bedieningstoetsen. Vertrouw niet op de pandetector.

• Als de glaskeramische / glazen oppervlakte gebarsten is, schakel het apparaat dan uit en trek de stekker uit het stopcontact. In het geval het apparaat rechtstreeks op de stroom is aangesloten met een aansluitdoos, verwijdert u de zekering om het apparaat van de stroom te halen. Neem altijd contact op met de erkende servicedienst.

• Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een erkende service of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

• WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksinstructies als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installeren

WAARSCHUWING!

Alleen een erkende installatietechnicus mag dit apparaat installeren.

WAARSCHUWING!

Gevaar voor letsel of schade aan het apparaat.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Houd de minimumafstand naar andere apparaten en units in acht.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat tegen stoom en vocht.
• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam wordt geopend.

• Elk apparaat heeft koelventilatoren op de bodem.

• Als het apparaat gemonteerd wordt boven een lade:
  – Leg geen kleine dingen of papier dewelke kunnen binnengezogen worden, omdat ze de koelventilatoren kunnen beschadigen of het koelsysteem kunnen belemmeren.

• Houd een minimumafstand van 2 cm tussen de bodem van het apparaat en de voorwerpen die u in de lade opbergt.
• Verwijder de afscheidingspanelen die in de kast onder het apparaat zijn geïnstalleerd.

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten worden uitgevoerd door een gekwalificeerde elektricien.
• Als het symbool ( ) Het op de typeplaat is afgedrukt, moet het apparaat geaard worden.
• Verzeker jezelf ervan dat de stekker uit het stopcontact is getrokken, voordat je welke werkzaamheden dan ook uitvoert.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

- Controleer of het apparaat correct geïnstalleerd is. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ertoe leiden dat de contactklem te heet wordt.

- Gebruik het juiste netsnoer.

- Zorg dat de stroomkabel niet verstrikt raakt.

- Controleer of er een aardlekschakelaar is geïnstalleerd.

- Gebruik de trekontlastingsklem op de kabel.

- Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als je het apparaat op een nabijgelegen contactdoos aansluit.

- Gebruik geen adapters met meerdere stekkers en verlengkabels.

- Zorg ervoor dat je de stekker (indien van toepassing) of het netsnoer niet beschadigt. Neem contact op met ons erkende servicecentrum of een elektricien om een beschadigde stroomkabel te vervangen.

- De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

- Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

- Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.

- Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

- Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

- De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden of elektrische schokken.

• De specificatie van dit apparaat niet wijzigen.
• Verwijder voor het eerste gebruik alle verpakkingsmaterialen, etiketten en beschermfolie (indien van toepassing).

- Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.

- Laat het apparaat tijdens de werking niet onbeheerd achter.

- Zet de kookzone op "uit" na ieder gebruik.

- Plaats geen bestek of deksels van steelpannen op de kookzones. Ze kunnen heet worden.

- Gebruik het apparaat niet met natte handen of als het contact maakt met water.

- Gebruik het apparaat niet als werkblad of als opslagoppervlak.

- Als het oppervlak van het apparaat gebarsten is, koppel het apparaat dan onmiddellijk los van de stroomtoevoer. Dit dient om een elektrische schok te voorkomen.

- Gebruikers met een pacemaker moeten een afstand van minimaal 30 cm aanhouden tot de inductiekookzones als het apparaat in werking is.

- Als u voedsel in hete olie plaatst, kan het spatten.

- Gebruik geen aluminiumfolie of andere materialen tussen het kookoppervlak en het kookgerei, tenzij anders aangegeven door de fabrikant van dit apparaat.

- Gebruik alleen accessoires die door de fabrikant voor dit apparaat worden aanbevolen.

WAARSCHUWING!

Risico op brand en explosie.

• Wanneer ze verwarmd worden, kunnen vetten en oliën ontvlambare dampen afgeven. Houd open vuur of verwarmde voorwerpen uit de buurt van vetten en oliën wanneer u ermee kookt.

- De dampen die boven erg hete olie ontstaan kunnen spontaan ontbranden.

• Gebruikte olie, die voedselresten kan bevatten, kan ontbranden bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.
• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

• Laat geen heet kookgerei op het bedieningspaneel staan.
• Leg geen hete deksel op het glazen oppervlak van de kookplaat.
• Laat kookgerei niet droogkoken.
• Zorg ervoor dat je geen voorwerpen of kookgerei op het apparaat laat vallen. Het oppervlak kan beschadigd raken.
• Schakel de kookzones niet terwijl er leeg kookgerei of geen kookgerei op geplaatst is.
• Kookgerei gemaakt van gietijzer of met een beschadigde bodem kan krassen op het glas/glaskeramiek veroorzaken. Til deze voorwerpen altijd op als je ze op de kookplaat moet verplaatsen.

2.4 Onderhoud en reiniging

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt.
• Gebruik geen waterstralen en stoom om het apparaat te reinigen.
• Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale

schoonmaakmiddelen. Gebruik geen schurende producten, schuursponsjes, oplosmiddelen of metalen voorwerpen, tenzij anders aangegeven.

2.5 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik alleen originele reserveonderdelen.
• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

2.6 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

3. INSTALLATIE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

3.1 Voor montage

Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.

Serienummer ......

3.2 Ingebouwde kookplaten

Inbouwkookplaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen.

3.3 Aansluitsnoer

- De kookplaat wordt geleverd met een aansluitkabel Het installeren van de verbindingskabel mag alleen worden

gedaan door een gekwalificeerde elektricien.

- Gebruik als vervanging van het beschadigde netsnoer het volgende snoertype: H05V2V2-F of gelijkwaardig, dat bestand is tegen een temperatuur van 90°C of hoger. Neem contact op met de servicedienst. Het aansluitsnoer mag

alleen worden vervangen door een gekwalificeerde elektricien.

- Het apparaat werkt op 50 of Hz 60 Hz en vereist geen extra actie van een gekwalificeerde elektricien om tussen frequenties te schakelen.

3.4 Aansluitingsdiagram

Draadkleuren

N2 N1 L2 L1

Blauw Blauw - Grijs Bruin Zwart

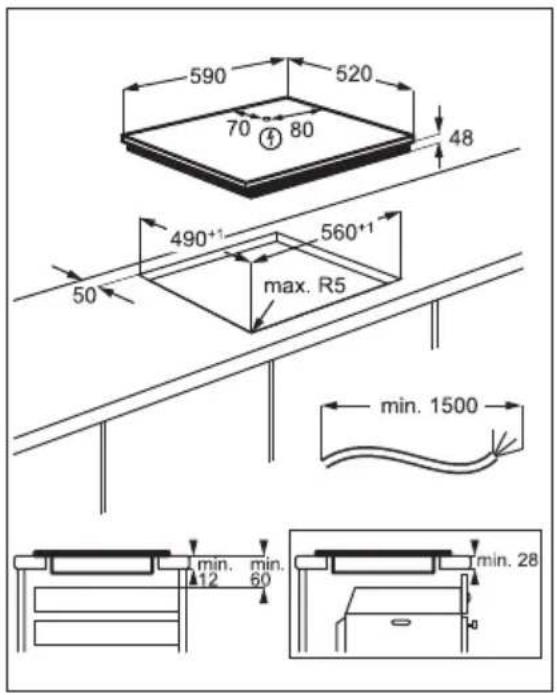

3.5 Montage

Als je de kookplaat onder een kap installeert, raadpleeg je de installatie-instructies van de afzuigkap voor de minimumafstand tussen de apparaten.

Als het apparaat boven een lade wordt geïnstalleerd, kan de ventilatie van de kookplaat de artikelen die zich in de lade

bevinden tijdens het bereidingsproces opwarmen.

Zoek de videotutorial "Hoe installeert u uw Electrolux inductiekookplaat - installatie op het aanrecht" door de volledige naam die in de onderstaande afbeelding staat in te typen.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Indeling van het kookoppervlak

1 Inductie kookzone
2 Bedieningspaneel

4.2 Indeling van het bedieningspaneel

Gebruik de tiptoetsen om het apparaat te bedienen. De displays, indicatielampjes en geluiden tonen welke functies worden gebruikt.

Tiptoets Functie Opmerking
1	➊	Aan / Uit De kookplaat in- en uitschakelen.
2		Blokkering / Kinderbeveili- Het bedieningspaneel vergrendelen/ontgrendelen.gingsinrichting
3		- Om de kookzone te selecteren.
4	- Kookstanddisplay De kookstand weergeven.
5	/	- Het instellen van de kookstand.

Tiptoets Functie Opmerking
4.3 Kookstanddisplays

Scherm Beschrijving
0	De kookzone is uitgeschakeld.
1 - 9	De kookzone wordt gebruikt.
P	Booster werkt.
E + cijfer	Er is een storing.
H	Er is nog een kookzone heet (restwarmte).
L	Blokkering / Kinderbeveiligingsinrichting werkt.
F	Het kookgerei is niet geschikt of te klein, of er is geen kookgerei op de kookzone ge-plaatst.
-	Automatische uitschakeling werkt.

5. DAGELIJKS GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

5.1 In- of uitschakelen

Raak Ⓤ seconde aan om de kookplaat in- of uit te schakelen.

5.2 Automatische uitschakeling

De functie schakelt de kookplaat automatisch uit als:

• alle kookzones zijn uitgeschakeld,

• u de kookstand niet instelt nadat u de kookplaat hebt ingeschakeld,

• u iets hebt gemorst of iets langer dan 10 seconden op het bedieningspaneel hebt gelegd (een pan, doek, etc.). Er klinkt een geluidssignaal en de kookplaat wordt uitgeschakeld. Verwijder het voorwerp of reinig het bedieningspaneel.

• De kookplaat te heet wordt (bijvoorbeeld als een steelpan droog kookt). De kookzone moet afgekoeld zijn voordat u de kookplaat weer kunt gebruiken.
• u ongeschikte pannen gebruikt. Het symbool gaat branden en na 2 minuten schakelt de kookzone automatisch uit.

- u een kookzone niet uitschakelt of de kookstand verandert. Na een tijdje gaat aan en schakelt de kookplaat uit. De verhouding tussen kookstand en de tijd waarna de kookplaat uitschakelt:

Warmte-instelling De kookplaat wordt uitgeschakeld na

1 - 2 6 uur

3 - 4 5 uur

5 4 uur

6 - 9 1,5 uur

5.3 De kookzone selecteren

Raak om de kookzone te selecteren het sensorveld aan dat bij de zone hoort. Het display toont de kookstand (y)

5.4 De kookstand

Stel de kookzone in.

Aanraken om te verhogen. aanraken om te verlagen. Raak en tegelijkertijd aan om de kookzone uit te schakelen.

5.5 Restwarmte-indicator

⚠ WAARSCHUWING!

H Zolang het indicatielampje aanstaat, bestaat er een risico op brandwonden door restwarmte.

De inductiekookzones creëren de voor het kookproces benodigde warmte rechtstreeks in de bodem van het kookgerei. Het glaskeramiek wordt verwarmd door de warmte van het kookgerei.

Het indicatielampje Hverschijnt als een kookzone heet is.

Het indicatielampje kan ook verschijnen:

• voor de aangrenzende kookzones, zelfs als je ze niet gebruikt,
- als er heet kookgerei op de koude kookzone wordt geplaatst,
- als de kookplaat is uitgeschakeld, maar de kookzone nog heet is.

Het indicatielampje verdwijnt als de kookzone is afgekoeld.

5.6 Booster

Deze functie maakt meer vermogen beschikbaar voor de inductiekookzones. De functie kan voor een beperkte tijdsduur voor uitsluitend de inductiekookzone worden geactiveerd. Daarna wordt de inductiekookzone automatisch teruggeschakeld naar de hoogste kookstand.

i

Zie het hoofdstuk 'Technische gegevens'.

Om de functie voor een kookzone te activeren: stel eerst de kookzone in en daarna de maximale kookstand. Raak aan tot gaat branden.

Voor het uitschakelen van de functie raakt u van.

5.7 Blokkering

U kunt het bedieningspaneel vergrendelen terwijl de kookzones in werking zijn. Hiermee wordt voorkomen dat de kookstand per ongeluk wordt veranderd.

Stel eerst de kookstand in.

De functie inschakelen: raak aan. gaat gedurende 4 seconden aan.

De functie uitschakelen: Raak aan. De vorige kookstand gaat aan.

i

Als u de kookplaat uitzet, stopt u deze functie ook.

5.8 Kinderbeveiligingsinrichting

Deze functie voorkomt dat de kookplaat onbedoeld wordt gebruikt.

Om de functie te activeren: activeer de kookplaat met ① Stel geen warmteinstelling in. Raak ② seconden aan. gaat aan. Schakel de kookplaat uit met ①

Om de functie te deactiveren: activeer de kookplaat met ① Stel geen warmteinstelling in. Raak ② seconden aan. gaat aan. Schakel de kookplaat uit met ③

Om de functie voor slechts één kooksessie te onderdrukken: activeer de kookplaat met ① gaat aan. Raak 4 seconden aan. Stel de kookstand in binnen 10 seconden. U kunt de kookplaat bedienen. Als u de kookplaat uitschakelt met ①, treedt de functie weer in werking.

5.9 OffSound Control (In- en uitschakelen van de geluiden)

De kookplaat uitschakelen. Druk 3 seconden op . Druk 3 seconden op . Het display verschijnt op de zone linksvoor en op de zone rechtsvoor. Raak het sensorveld aan voor de zone rechtsachter om een van de volgende opties te kiezen:

• de geluiden zijn uit
• de geluiden zijn aan

Als de functie op staat, kunt u de geluiden alleen horen als:

• u ① aanraakt

- Er is een fout opgetreden in de kookplaat.

Als er meerdere zones actief zijn en het verbruikte vermogen de limiet van de stroomtoevoer overschrijdt, verdeelt deze functie het beschikbare vermogen tussen alle kookzones. De kookplaat regelt de warmte-instellingen om de zekeringen van de installatie in het huis te beschermen.

• Als de kookplaat de limiet van het maximaal beschikbare vermogen bereikt (zie het typeplaatje) wordt het vermogen van de kookzones automatisch verlaagd.
• De warmte-instelling van de gekozen kookzone heeft altijd prioriteit. Het resterende vermogen zal tussen de eerder geactiveerde kookzones worden verdeeld, in omgekeerde volgorde van selectie.
• De weergave van de warmte-instelling van de verlaagde zones wisselt tussen de aanvankelijk gekozen warmte-instelling en de verlaagde warmte-instelling.
• Wacht totdat het display stopt met knipperen of verlaag de kookstand van de laatst geselecteerde kookzone. De kookzones blijven werken met de verlaagde warmte-instelling. Wijzig indien nodig handmatig de warmte-instellingen van de kookzones.

6. AANWIJZINGEN EN TIPS

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

6.1 Pannen

Voor inductiekookzones creëert een sterk elektromagnetisch veld de hitte in de pannen zeer snel.

Gebruik de inductiekookzones met geschikte pannen.

- De bodem van de pannen moet zo dik en vlak mogelijk zijn.

• Zorg ervoor dat bodems schoon en droog zijn voordat de pannen op de kookplaat worden gezet.
• Schuif of wrijf de pan niet over het keramische glas, om krassen te voorkomen.

Panmaterialen

- goed: gietijzer, staal, geëmailleerd staal, roestvrij staal, meerlaagse bodem (aangemerkt als geschikt door de fabrikant).

- niet goed: aluminium, koper, messing, glas, keramiek, porselein.

Een pan is geschikt voor een inductiekookplaat als:

- water op de hoogste kookstand binnen korte tijd wordt verwarmd,

- een magneet op de onderkant van het kookgerei plakt.

Afmetingen van pannen

• Inductiekookzones passen zich tot op zekere hoogte automatisch aan de afmetingen van pannen aan.
• De efficiëntie van de kookzone hangt samen met de diameter van de pan. Pannen met een diameter kleiner dan het minimum ontvangen slechts een deel van het vermogen dat door de kookzone wordt gegenereerd.
• Gebruik zowel om veiligheidsredenen als voor optimale kookresultaten geen pannen groter dan aangegeven in de kookzonespecificaties. Zorg ervoor dat pannen tijdens het koken niet dicht bij het bedieningspaneel blijven. Dit kan invloed hebben op de werking van het bedieningspaneel of onbedoeld de kookplaatfuncties activeren.

i

Raadpleeg de technische gegevens.

6.2 Lawaai tijdens gebruik

Als u dit hoort:

- kraakgeluid: de pan is gemaakt van verschillende materialen (een sandwich-constructie).

• fluitend geluid: bij gebruik van een kookzone met een hoge kookstand en als het kookgerei is gemaakt van verschillende materialen (een sandwich-constructie).
• zoemend geluid: als u hoge kookstanden gebruikt.
• klikken: er treedt elektrische schakeling op.
• sissend, brommend: de ventilator werkt. Deze geluiden zijn normaal en hebben niets met een defect te maken.

6.3 Voorbeelden van kooktoepassingen

De correlatie tussen de kookstand en het stroomverbruik van de kookzone is niet lineair. Wanneer u de kookstand verhoogt, is dit niet proportioneel met de toename in stroomverbruik van de kookzone. Het betekent dat een kookzone op de medium kookstand minder dan de helft van het vermogen gebruikt.

i

De gegevens in de tabel dienen alleen als richtlijn.

Warmte-instel-ling	Gebruik om het volgende te doen:	Tijd (min)	Tips
1 Houd gekookt voedsel warm. indien no-		dig	Doe een deksel op het kookgerei.
1 - 2 Hollandaisesaus, smelten: boter, cho-colade, gelatine.		5 - 25 Roer af en toe.
2 Stollen: luchtige omeletten, gebakken eieren.		10 - 40 Kook met een deksel erop.
2 - 3 Zachtjes aan de kook brengen van rijst en gerechten op melkbasis, reeds be-reide gerechten opwarmen.		25 - 50 Voeg minimaal twee keer zo veel vocht toe als rijst en roer gerechten op melkbasis halverwege de procedure door.
3 - 4 Stoofgroenten, vis, vlees. 20 - 45 Voeg een paar eetlepels water toe.			Controleer de hoeveelheid water tij-dens het proces.
4 - 5 Stoom aardappelen en andere groen-ten.		20 - 60 Bedek de bodem van de pan met 1-2 cm water. Controleer het waterpeil tij-dens het proces. Houd het deksel op de pan.
4 - 5 Kook grotere hoeveelheden voedsel, stoofschotels en soepen.		60 - 150 Tot 3 liter vloeistof plus ingrediënten.
6 - 7 Zacht bakken: escalope, kalfscordon bleu, koteletten, rissoles, worstjes, le-ver, roux, eieren, pannenkoeken, do-nuts.		indien no-dig	Draai om wanneer nodig.
7 - 8 Flink bakken, hash browns, lendenbief-stuk, steaks.		5 - 15 Draai om wanneer nodig.
9 Kook water, kook pasta, schroei vlees (goulash, braadpan), frituur frietjes.
	Kook grote hoeveelheden water. Booster is ingeschakeld.

7. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

7.1 Algemene informatie

• Reinig de kookplaat na elk gebruik.
• Gebruik altijd kookgerei met een schone bodem.
• Krassen of donkere vlekken op het oppervlak hebben geen invloed op de werking van de kookplaat.
• Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.
• Gebruik een speciale schraper voor het glas.

7.2 De kookplaat reinigen

- Verwijder onmiddellijk: gesmolten kunststof, plastic folie, zout, suiker en

suikerhoudend voedsel, anders kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen. Gebruik de speciale schraper op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven.

- Verwijder wanneer de kookplaat voldoende is afgekoeld: kalkringen, waterringen, vetvlekken, glanzende metaalverkleuring. Reinig de kookplaat met een vochtige doek en een beetje niet-schurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek.

- Verwijder glanzende metaalverkleuring: reinig het glazen oppervlak met een doek en een oplossing van water met azijn.

Raadpleeg de hoofdstukken Veiligheid.

8.1 Wat moet je doen als ...

Probleem Mogelijke oorzaak Oplossing
Je kunt de kookplaat niet inschakelen of bedienen.	De kookplaat is niet aangesloten op een stopcontact of niet goed geïnstalleerd.	Controleer of de kookplaat goed aan-gesloten is op het lichtnet.
De zekering is doorgeslagen. Verzeker je ervan dat de zekering de kookstand in.		oorzaak van de storing is. Als de zeke-ringen keer op keer doorslaan, neem je contact op met een erkende installa-teur.
Stel gedurende 10 seconden geen kookstand in.		Schakel de kookplaat opnieuw in en stel de kookstand binnen 10 seconden in.
Je hebt 2 of meer sensorvelden te-gelijkertijd aangeraakt.		Raak slechts één sensorveld aan.
Water of vetvlekken op het bedie-ningspaneel.		Reinig het bedieningspaneel.
Je kunt een constant piepgeluid horen.	De elektrische aansluiting is ver-keerd.	Trek de stekker van de kookplaat uit het stopcontact. Laat de installatie controleren door een erkende elektri-cien.
Er klinkt een geluidssignaal en de kookplaat wordt uitgeschakeld. Als de kookplaat wordt uitge-schakeld, klinkt er een geluids-signaal.	Je hebt iets op een of meer sensor-velden geplaatst.	Verwijder het voorwerp van de sensor-velden.
De kookplaat wordt uitgescha-keld.	Je hebt iets op het sensorveld ➀ geplaatst.	Verwijder het voorwerp van het sen-sorveld.
De restwarmte-indicator gaat niet aan.	De zone is niet heet omdat deze slechts kortstondig is gebruikt, of de sensor is beschadigd.	Als de zone voldoende lang gebruikt is om heet te zijn, neem je contact op met een erkende servicedienst.
De kookstand schakelt tussen twee niveaus.	Stroommanagement is in werking. Raadpleeg ‘Dagelijks gebruik’.
Het bedieningspaneel wordt heet bij aanraking.	Het kookgerei is te groot of je plaatst het te dicht bij het bedieningspaneel.	Plaats grotere pannen indien mogelijk op de achterste kookzones.
Er klinkt geen geluidsignaal wan-neer je de tiptoetsen van het be-dieningspaneel aanraakt.	De signalen zijn uit. Schakel de geluiden in. Raadpleeg ‘Dagelijks gebruik’.
gaat aan.	Kinderbeveiligingsinrichting of Blok-kering werkt.	Raadpleeg ‘Dagelijks gebruik’.
gaat aan.	Er staat geen pan op de zone. Plaats een pan op de zone.
De pan is niet geschikt. Gebruik kookgerei dat geschikt is voorDe diameter van de bodem van de pan is te klein voor de zone.		inductiekookplaten. Zie 'Aanwijzingen en tips’.Gebruik pannen met de juiste afmetingen. Raadpleeg de technische gegevens.
en een getal gaan branden.	Er is een fout opgetreden in de kookplaat.	Schakel de kookplaat uit en schakel deze na 30 seconden weer in. Wanneer weer verschijnt, trek je de stekker van de kookplaat uit het stopcontact. Steek de stekker van de kookplaat er na 30 seconden weer in. Als het probleem zich blijft voordoen, neem je contact op met een erkende servicedienst.

8.2 Als je geen oplossing kunt vinden...

Als je niet zelf het probleem kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling. Geef de gegevens op het typeplaatje. Geef ook de driecijferige code voor het glaskeramiek (bevindt zich in de hoek van het glazen oppervlak) en een

foutmelding die gaat branden. Zorg ervoor dat je de kookplaat correct gebruikt. Als dit niet het geval is, is het onderhoud van een servicemonteur of dealer niet gratis, ook tijdens de garantieperiode. De informatie over garantieperiode en geautoriseerde servicecentra vind je in het garantieboekje.

Inductie 6.9 kW Gemaakt in: Roemenië

Serienr. 6.9 kW

ELECTROLUX

9.2 Specificatie kookzones

Kookzone Nominaal vermogen (max warmte-instelling) [W]	Booster [W] Booster maxi-male duur [min]	Diameter kook-gerei [mm]
Links voor 2200 2400 4 125 - 210
Links achter 1400 1500 4 125 - 145
Rechtsvoor 1400 1500 4 125 - 145
Rechtsachter 1700 1800 4 150 - 180

Het vermogen van de kookzones kan binnen een bepaalde kleine marge verschillen van

de gegevens in de tabel. Dit kan veranderen afhankelijk van het materiaal en de afmetingen van het kookgerei.

Gebruik voor optimale kookresultaten alleen kookgerei met een diameter die niet groter is dan vermeld in de tabel.

10. ENERGIEZUINIGHEID

10.1 Productinformatie

Modelnummer KIB60420CK
Type kookplaat Inbouwkookplaat
Aantal kookzones 4
Verwarmingstechnologie Inductie
Diameter van ronde kookzones (∅) Links voor		21,0 cm
	Links achter	14,5 cm
	Rechtsvoor	14,5 cm
	Rechtsachter	18,0 cm
Energieverbruik per kookzone (EC electric cooking) Links voor		174,2 Wh / kg
	Links achter	177,2 Wh / kg
	Rechtsvoor	177,2 Wh / kg
	Rechtsachter	177,2 Wh / kg
Energieverbruik van de kookplaat (EC electric hob) 176,5 Wh / kg

IEC / EN 60350-2 - Huishoudelijke elektrische kookapparaten - Deel 2: Kookplaten - Methoden voor het meten van prestaties.

10.2 Energiebesparende

Je kunt energie besparen tijdens het dagelijks koken als je de onderstaande aanwijzingen volgt.

• Gebruik bij het opwarmen van water alleen de hoeveelheid die je nodig hebt.
• Plaats, indien mogelijk, altijd de deksels op het kookgerei.
• Plaats het kookgerei direct in het midden van de kookzone.
• Gebruik de restwarmte om het voedsel warm te houden of om het te laten smelten.

11. MILIEUBESCHERMING

Recycleer de materialen met het symbool Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

SINUN PARHAAKSESI
