BRUKSANVISNING KIB60420CK ELECTROLUX

2.4 Vedligeholdelse og rengøring

6.3 Eksempler på anvendelse

som ris, rør rundt i mælkeretter midt under tilberedningen.

Takk for at du har kjøpt et produkt fra Electrolux. Du har valgt et produkt som bringer fleretiår med erfaring og innovasjon med seg. Genialt og stilig, og det er designet med tankepå deg. Så uansett når du bruker det, kan du være trygg på at du får gode resultater hvergang.Velkommen til Electrolux.Gå inn på nettsiden vår for å:Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service ogreparasjon:www.electrolux.com/supportRegistrer produktet for å få bedre service:www.registerelectrolux.comKjøp tilbehør, forbruksvarer og originale reservedeler til produktet ditt:www.electrolux.com/shop

KUNDESTØTTE OG SERVICE

Bruk alltid originale reservedeler.Når du kontakter vårt autoriserte servicesenter, må du sørge for at du har følgendeopplysninger tilgjengelig: Modell, PNC, serienummer.Informasjonen finner du på typeskiltet. Advarsel/Forsiktig – Sikkerhetsinformasjon Generell informasjon og tips MiljøinformasjonMed forbehold om endringer. INNHOLD

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig NORSK 99montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte mennesker

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.

• Barn bør være under oppsyn for å sikre at de ikke leker med produktet.

• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.

• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Hold barn og kjæledyr borte fra apparatet når det er i bruk og når det kjøles ned.

• Hvis produktet har en barnesikring, bør den aktiveres.

• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet skal kun brukes til matlaging.

• Dette produktet er beregnet for bruk innendørs.

• Dette produktet kan brukes på kontorer, hotellrom, rom for bed & breakfast, gårdsgjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruksnivåer for husholdningsrom.

• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Pass på at du ikke berører varmeelementene.

• ADVARSEL: Matlaging uten tilsyn på en platetopp med fett eller olje kan være farlig og kan resultere i brann. 100 NORSK• Røyk er en indikasjon på overoppheting. Bruk aldri vann til å slukke matlagingsbrann. Slå av produktet og dekk flammene med for eksempel et brannteppe eller lokk.

• ADVARSEL: Produktet må ikke tilføres strøm gjennom en ekstern bryterenhet, for eksempel en tidsbryter, eller koples til en krets som regelmessig slås av og på av en annen elektrisk enhet.

• FORSIKTIG: Tilberedningsprosessen må overvåkes En kortvarig tilberedningsprosess må overvåkes kontinuerlig.

• ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeflatene.

• Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på platetopp – de kan bli varme.

• Bruk ikke produktet før du installerer det i en innebygget enhet.

• Ikke bruk damprengjøring til å rengjøre produktet.

• Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.

• ADVARSEL: Bruk bare platetoppbeskyttelser som produsenten av kokeapparatet enten har utviklet selv eller angitt som egnet for bruk i apparatets bruksanvisning, eller koketoppbeskyttelser som er bygd inn i apparatet. Bruk av feil beskyttelser kan føre til ulykker. NORSK 1012. SIKKERHETSANVISNINGER

• Fjern all emballasje.

• Ikke monter eller bruk et skadet produkt.

• Følg installasjonsanvisningene som følger med produktet.

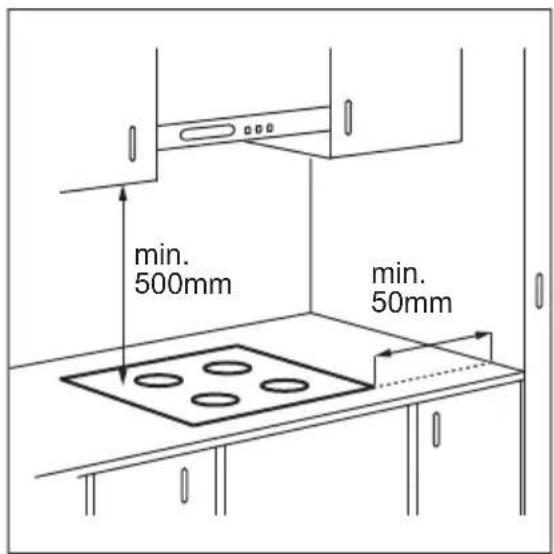

• Overhold minimumsavstanden fra andre produkter og enheter.

• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.

• Dekk avskårne overflater i kabinettet med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.

• Beskytt apparatets bunn mot damp og fuktighet.

• Monter ikke apparatet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra apparatet når dører eller vinduer er åpne.

• Fjern separatorpaneler installert i skapet under apparatet.

2.2 Elektrisk tilkobling

ADVARSEL! Fare for brann og elektrisk støt.

• Påse at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt), kan gjøre at terminalen blir for varm.

• Bruk riktig hovedstrømkabel.

• Påse at strømkabelen ikke floker seg.

• Påse at støtbeskyttelse er montert.

• Ikke bruk grenuttak eller skjøteledninger.

• Pass på at støpselet (hvis aktuelt) eller strømkabelen ikke blir skadet. Kontakt vårt autoriserte servicesenter eller en elektriker for å bytte en ødelagt strømkabel.

• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.

• Ikke sett støpselet i stikkontakten før monteringen er fullført. Påse at det er tilgang til stikkontakten etter monteringen.

• Hvis stikkontakten er løs skal du ikke sette i støpselet.

• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

• Bruk kun korrekte isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen fjernet fra holderen), jordfeilbrytere og kontaktorer.

• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble apparatet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm. 102 NORSK2.3 Bruk ADVARSEL! Risiko for skade, brannskader og elektrisk støt.

• Produktets spesifikasjoner må ikke endres.

• Fjern all emballasje, merking og beskyttelseshinne (hvis aktuelt) før første gangs bruk.

• Pass på at ventilasjonsåpningene ikke er blokkerte.

• Ikke la produktet være uten tilsyn mens det er i drift.

• Slå av kokesonene etter hver gang de har vært i bruk.

• Ikke legg bestikk eller grytelokk på kokesonene. De kan bli varme.

• Ikke bruk produktet med våte hender eller når det er i kontakt med vann.

• Bruk ikke produktet som arbeids- eller oppbevaringsflate.

• Hvis produktets overflate er knust må du umiddelbart koble det fra strømforsyningen. Dette for å unngå elektrisk støt.

• Personer som bruker en pacemaker, må holde en avstand på minst 30 cm fra induksjonskokesonene når produktet er i bruk.

• Når du legger mat i varm olje, kan det sprute.

• Ikke bruk aluminiumsfolie eller andre materialer mellom kokeflaten og kokekaret, med mindre annet er spesifisert av produsenten av dette produktet.

• Bruk kun tilbehør anbefalt for dette produktet av produsenten. ADVARSEL! Fare for brann og eksplosjon.

• Oppvarming av fett og olje kan frigjøre brennbare damp. Hold flammer eller oppvarmede gjenstander unna fett og oljer når du tilbereder mat med dem.

• Dampen som svært varm olje slipper ut, kan forårsake selvantennelse.

• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.

• Legg ikke brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av apparatet. ADVARSEL! Fare for skade på produktet.

• Ikke oppbevar varme kokekar på kontrollpanelet.

• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.

• Kokekar av støpejern eller med skadet bunn kan forårsake riper på glasset/ glasskeramikken. Løft alltid disse objektene opp når du må flytte dem på kokeflaten.

2.4 Pleie og rengjøring

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.

• Slå apparatet av og la det avkjøle før rengjøring.

• Bruk ikke vannspray og damp for å rengjøre produktet.

• Rengjør produktet med en fuktet myk klut. Bruk kun nøytralt vaskemiddel. Ikke bruk abrasive produkter, skurende rengjøringssvamper, løsemidler eller metallgjenstander, med mindre annet er spesifisert.

• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning. NORSK 1032.6 Avfallshåndtering ADVARSEL! Fare for skade eller kvelning.

• Kontakt lokalmyndighetene dine for informasjon om hvordan du kaster apparatet.

ADVARSEL! Se etter i Sikkerhetskapitlene.

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

• Produktet fungerer enten på 50 Hz eller 60 Hz og krever ingen ekstra handling fra en kvalifisert elektriker for å bytte mellom frekvensene.

3.4 Tilkoblingsskjema

380 - 415V 2N ~ 220 - 240V ~220 - 240V ~220 - 240V ~220 - 240V ~ 220 - 240V 1N ~ 220 - 240V ~220 - 240V ~

Ledningsfarger N2 N1 L2 L1Blå Blå – grå Brun Svart 104 NORSK3.5 Sammenstilling Hvis du installerer koketoppen under en avtrekksvifte, gå gjennom monteringsinstruksjonene for å finne minimumsavstanden mellom apparatene. min. 50mm min. 500mm Hvis apparatet installeres over en skuff, kan komfyrtoppventilasjonen varme opp rettene lagret i skuffen under matlagingsprosessen. Finn videoopplæring “Slik installerer du Electrolux induksjonstopp - toppmontering” ved å skrive inn hele navnet som er vist i illustrasjonen nedenfor. www.youtube.com/electroluxwww.youtube.com/aegHow to install your Electrolux Induction Hob - Worktop installation

4. PRODUKTBESKRIVELSE

4.1 Oversikt over matlagingsoverflaten

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk. Sensorfelt Funksjon Beskrivelse

ADVARSEL! Se etter i Sikkerhetskapitlene.

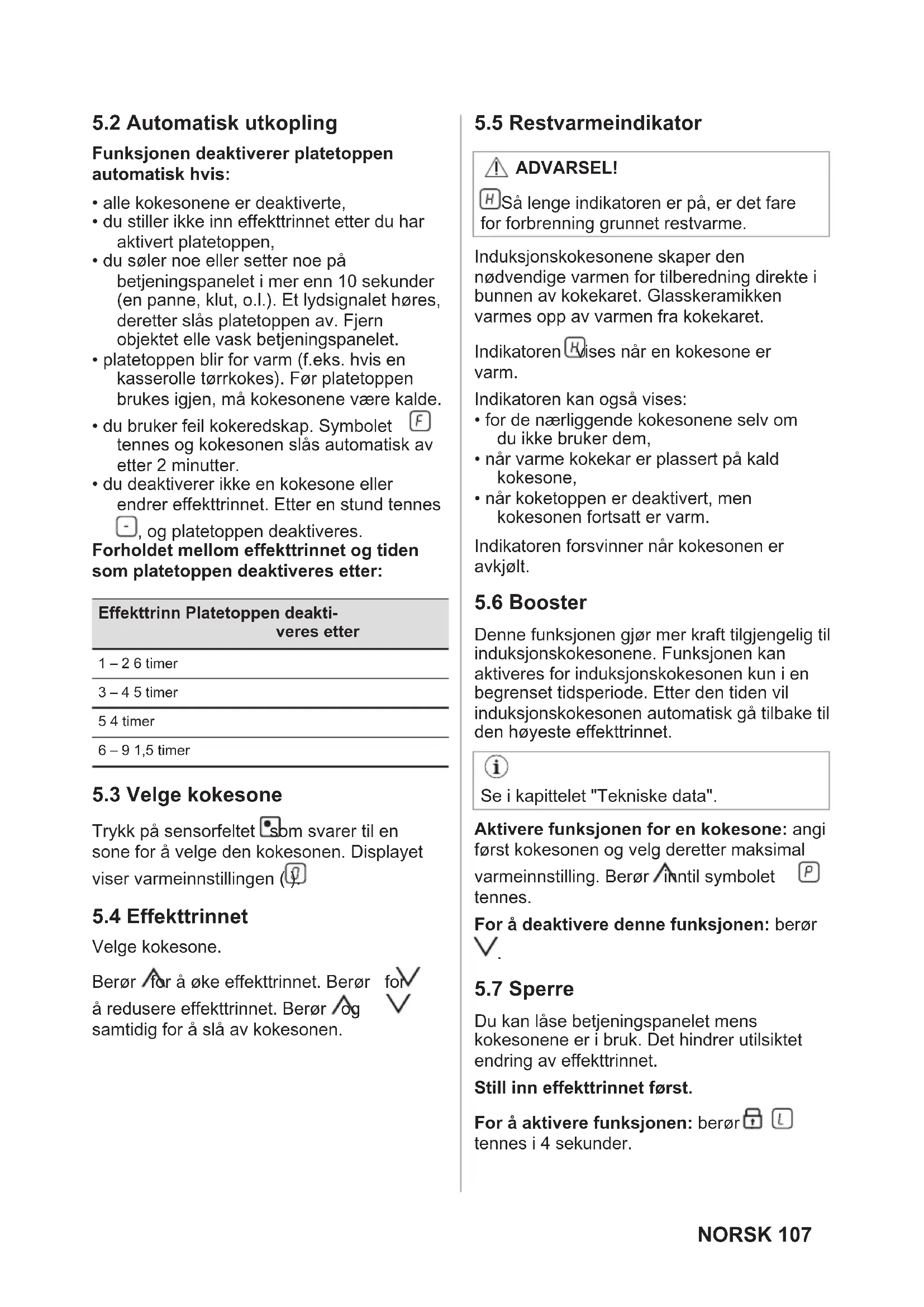

• platetoppen blir for varm (f.eks. hvis en kasserolle tørrkokes). Før platetoppen brukes igjen, må kokesonene være kalde.

• du bruker feil kokeredskap. Symbolet tennes og kokesonen slås automatisk av etter 2 minutter.

Velge kokesone. Berør for å øke effekttrinnet. Berør for å redusere effekttrinnet. Berør og samtidig for å slå av kokesonen.

• for de nærliggende kokesonene selv om du ikke bruker dem,

• når varme kokekar er plassert på kald kokesone,

Denne funksjonen gjør mer kraft tilgjengelig til induksjonskokesonene. Funksjonen kan aktiveres for induksjonskokesonen kun i en begrenset tidsperiode. Etter den tiden vil induksjonskokesonen automatisk gå tilbake til den høyeste effekttrinnet. Se i kapittelet "Tekniske data". Aktivere funksjonen for en kokesone: angi først kokesonen og velg deretter maksimal varmeinnstilling. Berør inntil symbolet tennes. For å deaktivere denne funksjonen: berør

Du kan låse betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av effekttrinnet. Still inn effekttrinnet først. For å aktivere funksjonen: berør . tennes i 4 sekunder. NORSK 107For å deaktivere denne funksjonen: berør . Det tidligere effekttrinnet aktiveres. Når du slår av platetoppen, deaktiveres også denne funksjonen.

og aktivering av lydsignalene) Deaktiver platetoppen. Trykk og hold inne i 3 sekunder. Trykk og hold inne i 3 sekunder. Displayet viser på fremre venstre sone og eller på fremre høyre sone. Berør sensorfeltet for den høyre bakre sonen for å velge ett av følgende:

– lydene er på Når funksjonen er satt til kan du kun høre lyden når:

Hvis flere soner er aktive og den forbrukte effekten overskrider begrensningen av strømforsyningen, deler denne funksjonen den tilgjengelige effekten mellom alle kokesonene. Platetoppen kontrollerer varmeinnstillingene for å beskytte sikringene i boligen.

• Hvis platetoppen når grensen for maksimalt tilgjengelig effekt (se typeskiltet), vil effekten til sonene automatisk bli redusert.

• Effekttrinnet for den sist valgte sonen er alltid prioritert. Den gjenværende effekten deles mellom de tidligere aktiverte sonene i motsatt rekkefølge av valget.

• Displayet for de reduserte sonene skifter mellom den opprinnelig valgte varmeinnstillingen og den reduserte varmeinnstillingen.

ADVARSEL! Se etter i Sikkerhetskapitlene.

For induksjonssonene gir et sterkt elektromagnetisk felt varme i kokekaret veldig raskt. Bruk induksjonskokesonene med egnede kokekar. 108 NORSK• Kokekarets bunn må være så tykk og flat som mulig.

• Sørg for at pannebaser er rene og tørre før du setter dem på den keramiske komfyrtoppens overflate.

• For å unngå riper må du ikke skyve eller gni gryten over det keramiske glasset. Materiale i kokekar

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merke fra produsenten).

• ikke riktig: aluminium, kobber, messing, glass, keramikk, porselen. Kokekaret er riktig til induksjonskomfyrtopp, hvis:

• vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.

• en magnet fester seg til bunnen av kokekaret. Kokekarenes mål

• Induksjonskokesonene tilpasser seg automatisk til størrelsen av kokekarets bunn.

• Kokesonens effektivitet er relatert til diameteren på kokekaret. Kokekar med en smalere diameter enn anbefalt minimum mottar bare halvparten av en kokesones effektgrad.

• Av sikkerhetsgrunner og optimale tilberedningsresultater må du ikke bruke kokekar som er større enn angitt i «Spesifikasjoner for kokesoner». Unngå å holde kokekar nær betjeningspanelet under tilberedningen. Dette kan påvirke funksjonens funksjon eller ved utilsiktet å aktivere komfyrtoppfunksjonene. Se «Tekniske data».

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).

• plystrelyder: du bruker en kokesone på et høyt effekttrinn, og kokekaret består av forskjellige materialer (en sandwichkonstruksjon).

• summing: du bruker et høyt effekttrinn.

• klikkelyder: det skjer elektriske koblinger.

• hvesing, summing: viften går. Lydene er normale og betyr ikke noen funksjonsfeil.

tilberedningsmåter Korrelasjonen mellom varmeinnstillingen til en sone og dens forbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med økt strømforbruk. Dette betyr at en kokesonen med middels varmeinnstillinger bruker mindre enn halvparten av effekten sin. Informasjonen i tabellen er kun veiledende. Varmeinnstil‐ ling Bruk for å: Tid (min) Tips 1 Hold tilberedt mat varm. etter be‐ hov Sett et lokk på kokekaret.

5 - 25 Rør fra tid til annen.

2 Størkning: luftige omeletter, bakte egg. 10 - 40 Tilbered med lokk.

2 - 3 Svell ris og melkeretter, varm ferdigret‐

3 - 4 Damp grønnsaker, fisk, kjøtt. 20 - 45 Tilsett noen spiseskjeer vann. Kontrol‐

ler vannmengden under prosessen.

4 - 5 Dampkok poteter og andre grønnsa‐

4 - 5 Lag større mengder mat, gryteretter og

bleu, koteletter, kjøttkaker, pølser, le‐ ver, sausejevning, egg, pannekaker, smultringer. etter be‐ hov Snu etter behov.

5 - 15 Snu etter behov.

9 Koke vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pommes frites. Koke opp store mengder vann. Booster er aktivert.

7. STELL OG RENGJØRING

ADVARSEL! Se etter i Sikkerhetskapitlene.

7.1 Generell informasjon

• Rengjør koketoppen etter hver bruk.

• Bruk kokekar med ren base.

• Riper eller mørke flekker på overflaten påvirker ikke bruken av koketoppen.

• Bruk et spesialrengjøringsprodukt for overflaten på komfyrtoppen.

• Bruk en spesialskrape for glasset.

7.2 Rengjøring av platetoppen

• Fjern umiddelbart: Smeltet plast, plastfolie, sukker og mat som inneholder sukker, ellers kan restene forårsake skade på platetoppen. Vær varsom slik at du unngår forbrenninger. Bruk en spesiell koketoppskrape på glassflaten i en skarp vinkel og skyv bladet bortover flaten.

• Etter at koketoppen er tilstrekkelig avkjølt fjernes: kalkringer, vannringer, fettflekker, blanke metalliske misfarginger. Rengjør koketoppen med en fuktig klut og rengjøringsmiddel som ikke sliper. Tørk av koketoppen med en myk klut etter rengjøring.

• Fjerne skinnende metallisk misfarging: Bruk en oppløsning av vann og eddik og rengjør glassflaten med en fuktig klut.

9.2 Spesifikasjoner for kokesoner

Kokesone Nominell effekt (maks effekttrinn) [W] Booster [W] Booster maksi‐ mum varighet [min] Kokekar – diame‐ ter [mm] Venstre fremme 2200 2400 4 125 - 210 Venstre bak 1400 1500 4 125 - 145 Høyre fremme 1400 1500 4 125 - 145 Høyre bak 1700 1800 4 150 - 180 Effekten for kokesonene kan variere noe sammenliknet med informasjonen i tabellen. Det endres iht. kokekarets materiale og størrelse. For optimale matlagingsresultater, bruk ikke kokekar større enn angitt i tabellen.

10.1 Produktinformasjon

Modellidentifikasjon KIB60420CK Platetopp Integrert platetopp Antall soner 4 Oppvarmingsteknologi Induksjon 112 NORSKDiameter på sirkulære soner (Ø) Venstre fremme Venstre bak Høyre fremme Høyre bak 21,0 cm 14,5 cm 14,5 cm 18,0 cm Energiforbruk per sone (EC electric cooking) Venstre fremme Venstre bak Høyre fremme Høyre bak 174,2 Wh / kg 177,2 Wh / kg 177,2 Wh / kg 177,2 Wh / kg Energiforbruk for platetopp (EC electric hob) 176,5 Wh / kg IEC / EN 60350-2 - Elektriske husholdningsapparater for matlaging – del 2: Platetopp – Metoder for måling av ytelse.

Du kan spare energi under vanlig matlaging hvis du følger tipsene nedenfor.

• Bruk restvarmen for å holde maten varm eller for å smelte den.

11. BESKYTTELSE AV MILJØET

Resirkuler materialer som er merket med symbolet . Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
