BRUKSANVISNING KIB60420CK ELECTROLUX

10 - 40 Tilbered med låg.

5 - 15 Vend efter behov.

• Bruk avlastingsklemmen på kabelen.

• Det er en feil på platetoppen.

Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de 146 ESPAÑOLreciclaje local o póngase en contacto con su oficina municipal. ESPAÑOL 147VI TÄNKER PÅ DIG Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer medårtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den harutformats med dig i åtanke. När du än använder den kan du känna dig trygg med att vetaatt du får fantastiska resultat varje gång.Välkommen till Electrolux.Besök vår webbplats för att:Få tips om användning, broschyrer, felsökning, service- och reparationsinformation:www.electrolux.com/supportRegistrera din produkt för bättre service:www.registerelectrolux.comKöpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:www.electrolux.com/shop

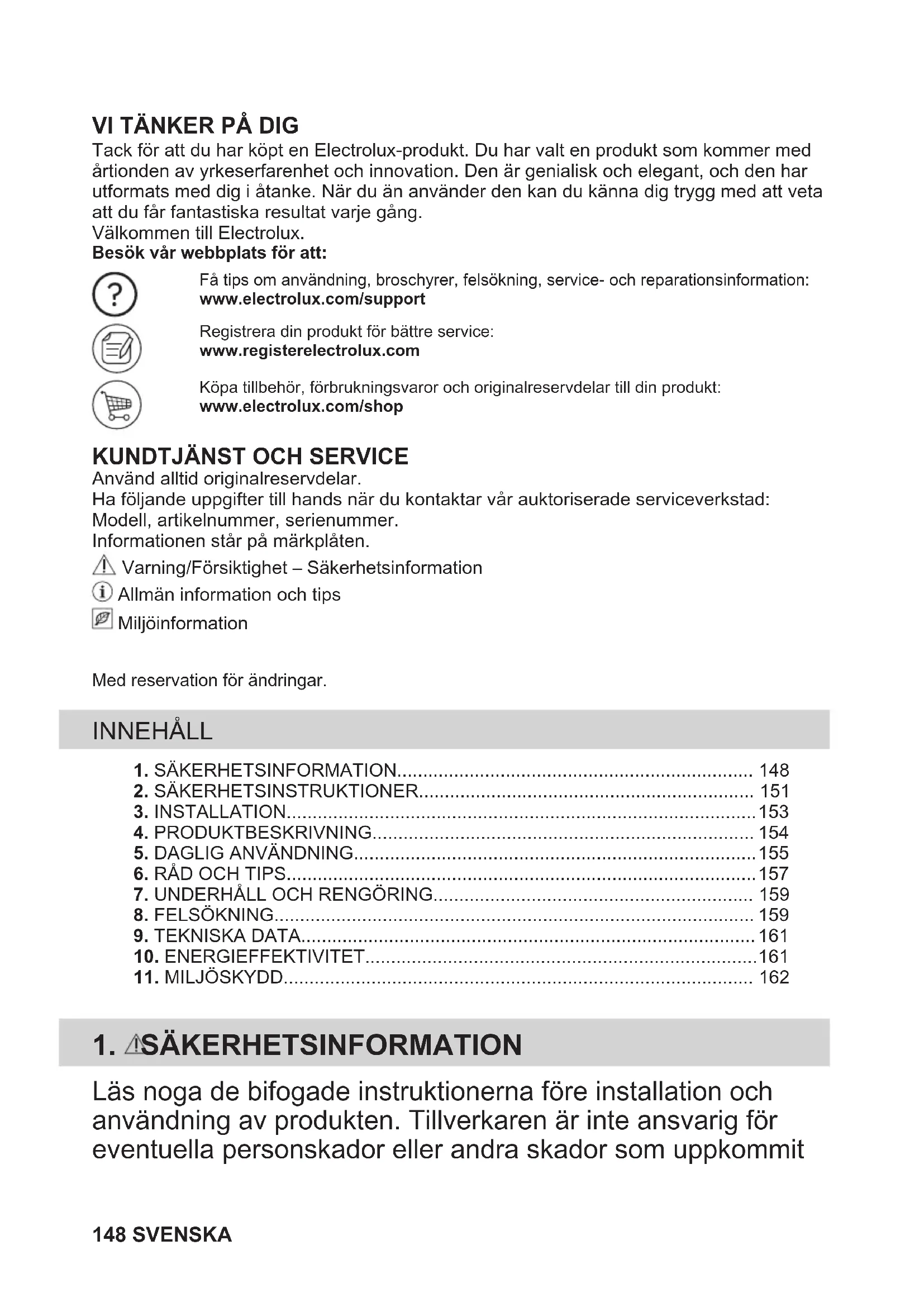

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:Modell, artikelnummer, serienummer.Informationen står på märkplåten. Varning/Försiktighet – Säkerhetsinformation Allmän information och tips MiljöinformationMed reservation för ändringar. INNEHÅLL

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit 148 SVENSKAsom ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med

funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten och .

• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

• VARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.

• Om maskinen har ett barnlås ska den aktiveras.

• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

• Denna produkt är endast avsedd för matlagning.

• Denna produkt är avsedd för enskilt hushållsbruk inomhus.

• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

• VARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen. SVENSKA 149• VARNING! Oövervakad matlagning på en häll med fett eller olja kan vara farligt och kan leda till brand.

• Rök är en indikation på överhettning. En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.

• VARNING! Produkten får inte strömförsörjas via en extern kopplingsanordning, såsom en timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.

• FÖRSIKTIGHETSÅTGÄRDER! Tillagningsprocessen måste övervakas En kort tillagningsprocess måste övervakas kontinuerligt.

• VARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.

• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de kan bli heta.

• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.

• Använd inte ångrengöringsmedel för att rengöra produkten.

• Efter användning ska hällen stängas av med kontrollen. Förlita dig inte på kokkärlsdetektorn.

• Om keramik-/glasytan är sprucken ska produkten stängas av nätsladden dras ur. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

• VARNING! Använd endast hällskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hällskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

VARNING! Endast en behörig person får installera den här produkten. VARNING! Risk för personskador eller skador på produkten.

• Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.

• Följ installationsinstruktionerna som följer med produkten.

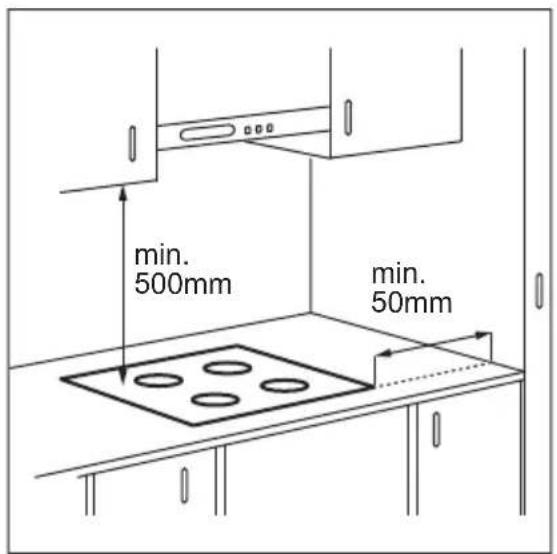

• Minsta avstånd till andra produkter ska beaktas.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Täta skurna ytor med tätningsmedel för att förhindra att fukt orsakar att den sväller.

• Skydda produktens botten mot ånga och fukt.

• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.

• Varje produkt har fläktar som kyler ner i botten.

• Om produkten är installerad ovanför en låda: – Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet. – Se till att avståndet mellan apparatens undersida och föremål som förvaras i lådan uppgår till minst 2 cm.

VARNING! Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en behörig elektriker.

• Produkten måste jordas om symbolen ( ) inte finns på märkplåten.

• Produkten måste göras strömlös före alla rengöringsarbeten.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.

• Använd korrekt kabel för den elektriska huvudledningen.

• Förhindra trassel avseende kabeln för den elektriska huvudledningen.

• Se till att ett skydd mot elchock är installerat.

• Använd klämman för dragavlastning på kabeln.

• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. SVENSKA 151Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

VARNING! Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.

• Ta bort allt förpackningsmaterial, märkningsetiketter och skyddsfilm (om tillämpligt) före första användning.

• Kontrollera att ventilationsöppningarna inte är blockerade.

• Låt inte produkten stå utan uppsikt under användning.

• Stäng av kokzonen efter varje användningstillfälle.

• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.

• Använd inte produkten med våta händer eller när den har kontakt med vatten.

• Använd inte produkten som arbets- eller avlastningsyta.

• Koppla omedelbart bort produkten från eluttaget om ytan på produkten är sprucken. På detta sätt förhindrar du elstötar.

• Användare med pacemaker måste hålla ett avstånd på minst 30 cm från induktionskokzonerna när produkten är igång.

• När du lägger maten i het olja kan den stänka.

• Använd inte aluminiumfolie eller andra material mellan kokytan och kokkärlet, såvida inte annat anges av tillverkaren av denna maskin.

• Använd endast tillbehör som rekommenderas av tillverkaren för denna maskin. VARNING! Risk för brand och explosion.

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.

• Ångorna som frigörs i mycket het olja kan orsaka självantändning.

• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.

• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten. VARNING! Risk för skador på produkten.

• Låt inte heta kokkärl stå på kontrollpanelen.

• Lägg inte på några värmskydd på hällens glasyta.

• Låt inte kokkärl torrkoka.

• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.

• Kokkärl av gjutjärn eller med skadad botten kan orsaka repor på glaset/ glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.

2.4 Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.

• Stäng av produkten och låt den kallna före rengöring.

• Använd inte vattenspray och ånga för att rengöra produkten.

• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte skrovliga föremål, grova rengöringsdynor, lösningsmedel eller metallföremål, om inte annat anges.

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att 152 SVENSKAanvändas i andra produkter eller som rumsbelysning i hemmet.

VARNING! Risk för personskador eller kvävning föreligger.

• Kontakta din kommun för information om hur produkten ska kasseras.

• Koppla loss produkten från eluttaget.

• Klipp av elkabeln nära produkten och kassera den.

VARNING! Se Säkerhetsavsnitten.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen. Serienummer ....................

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

3.3 Anslutningskabel

• Hällen är försedd med en anslutningskabel. Nätkabeln får endast installeras av en behörig elektriker.

• För att ersätta den skadade nätkabeln, använd kabeltyp: H05V2V2-F motsvarande som motstår temperaturer på 90 °C eller högre. Kontakta ett auktoriserat servicecenter. Nätkabeln får endast bytas ut av en behörig elektriker.

• Produkten arbetar antingen vid 50 Hz eller 60 Hz och kräver inga ytterligare åtgärder från en behörig elektriker för att växla mellan frekvenser.

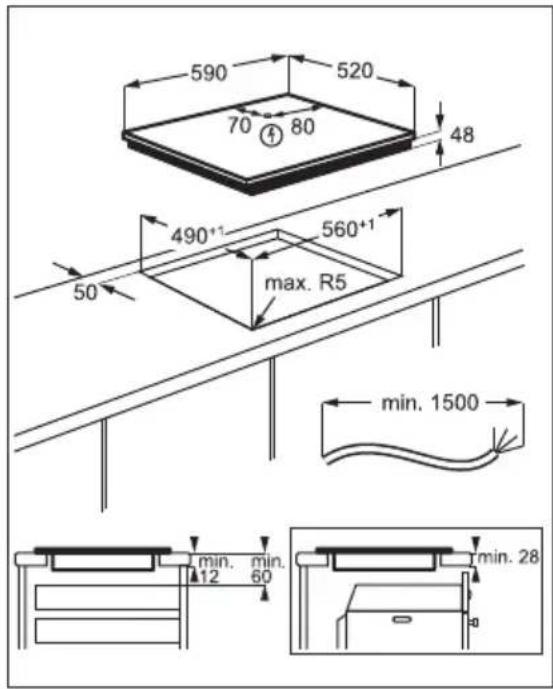

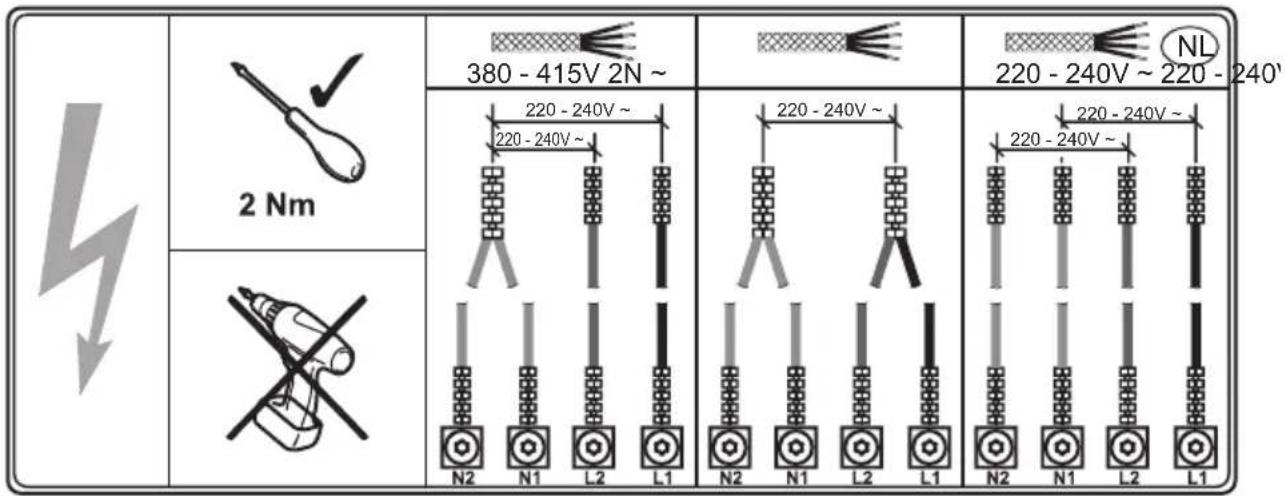

Kabelfärger N2 N1 L2 L1Blå Blå - Grå Brun Svart SVENSKA 1533.5 Montering Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avstånd mellan produkterna. min. 50mm min. 500mm Om produkten har installerats ovanför en låda kan hällens ventilation värma upp det som förvaras i lådan när hällen används. Se videoguiden "Så installerar du din induktionshäll från Electrolux – bänkinstallation" genom att skriva ut det fullständiga namnet som visas i figuren nedan. www.youtube.com/electroluxwww.youtube.com/aegHow to install your Electrolux Induction Hob - Worktop installation

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade. Touch- kontroll Funktion Beskrivning

På / Av För att aktivera och avaktivera hällen. Knapplås / Barnlås För att låsa / låsa upp kontrollpanelen. - För att välja kokzon. - Värmelägesdisplay För att visa det inställda värmeläget.

- För inställning av värmeläge.

4.3 Visningar av värmeinställning

Display Beskrivning Kokzonen är avstängd. Kokzonen är på.Booster är på. + siffraEtt fel har uppstått.En kokzon är fortfarande varm (restvärme).Knapplås / Barnlås är på.Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kokzonen.Automatisk avstängning är på.

5. DAGLIG ANVÄNDNING

VARNING! Se Säkerhetsavsnitten.

5.1 Aktivera och avaktivera

Tryck på i 1 sekund för att sätta på eller stänga av hällen. SVENSKA 1555.2 Automatisk avstängning Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avstängda.

• du inte ställer in värmeläge efter hällen har satts på.

• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.

• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.

• du använder ett olämpligt kokkärl. Symbolen tänds och kokzonen stängs av automatiskt efter 2 minuter.

• du stänger inte av en kokzon eller ändrar värmeläget. Efter en stund tänds och hällen stängs av. Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av: Värmeinställning Hällen stängs av ef‐ ter

Välj en kokzon genom att trycka på touchkontrollen som är kopplad till denna kokzon. Displayen visar värmeläget ( ).

Ställ in kokzonen. Tryck på för att öka värmeläget. Användning för att minska värmeläget. Tryck på och samtidigt för att inaktivera kokzonen.

5.5 Restvärmeindikator

VARNING! Så länge indikatorn lyser finns det risk för brännskador från restvärme. Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme. Indikatorn visas när en kokzon är varm. Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,

• när heta kokkärl placeras på en kall kokzon,

• när hällen är avstängd men kokzonen fortfarande är varm. Indikatorn försvinner när kokzonen har svalnat.

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget. Se avsnittet "Teknisk data". För att aktivera funktionen för en kokzon: ställ först in kokzonen och sedan högsta värmeläge. Tryck på tills tänds. För att avaktivera funktionen: tryck på .

Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget. Ställ in värmeläget först. Aktivera funktionen: tryck på . tänds i 4 sekunder. För att avaktivera funktionen: tryck på

Föregående värmeläge aktiveras. 156 SVENSKANär du avaktiverar hällen stängs även denna funktion av.

Denna funktion förhindrar oavsiktlig användning av hällen. Aktivera funktionen: aktivera hällen med . Ställ inte in något värmeläge. Tryck på i 4 sekunder. tänds. Inaktivera hällen med

För att avaktivera funktionen: aktivera hällen med . Ställ inte in något värmeläge. Tryck på i 4 sekunder. tänds. Inaktivera hällen med . För att kringgå funktionen för ett enskilt tillagningstillfälle: aktivera hällen med . tänds. Tryck på i 4 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med aktiveras funktionen igen.

5.9 OffSound Control (Avaktivering

och aktivering av ljud) Stäng av hällen. Tryck ned i 3 sekunder. Tryck ned i 3 sekunder. Displayen visas på den främre vänstra zonen och eller på den främre högra zonen. Tryck på touchkontrollen för den högra bakre zonen för att välja något av följande:

• - ljud på När denna funktion är inställd på hör du endast ljudet när:

• det har uppstått ett fel på hällen.

5.10 Effektreglering

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för strömtillförseln delar denna funktion den tillgängliga effekten mellan alla kokzoner. Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

• Om hällen når gränsen för maximal effekt (se produktdekal) reduceras effekten för kokzonerna automatiskt.

• Värmeinställningen för den senast valda tillagningszonen prioriteras alltid. Den återstående effekten delas mellan de tidigare aktiverade tillagningszonerna i omvänd ordning.

• Värmeinställningen för de reducerade zonerna ändras mellan den ursprungligen valda värmeinställningen och den reducerade värmeinställningen.

• Vänta tills displayen slutar blinka eller minska värmeinställningen för den valda tillagningszonen. Tillagningszonerna fortsätter att arbeta med den reducerade värmeinställningen. Ändra värmeinställningarna för tillagningszonerna manuellt vid behov.

VARNING! Se Säkerhetsavsnitten.

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält. Använd induktionskokzonerna med lämpliga kokkärl. SVENSKA 157• Kokkärlets botten måste vara så tjock och plan som möjligt.

• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.

• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset. Kokkärlsmaterial

• rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).

• inte rätt: aluminium, koppar, mässing, glas, keramik, porslin. Kokkärl är lämpliga för en induktionshäll om:

• vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.

• en magnet fäster på kastrullens botten. Kokkärlets mått

• Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

• Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.

• Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet ”Specifikationer för kokzonen”. Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hällfunktionerna. Se ”Tekniska data”.

6.2 Ljud under användning

• knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion").

• visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").

• surrande: du använder en hög effektnivå.

• klickande: elektrisk omkoppling sker.

• susande: beror detta på att fläkten är igång. Dessa ljud är normala och innebär inte att det är fel på produkten.

matlagningstillämpningar Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt. Uppgifterna i tabellen är endast riktvärden. Värmeinställ‐ ning Använd för att: Tid (min) Tips 1 Se till att hålla tillagad mat varm. vid behov Placera ett lock på kokkärlet.

1 - 2 Hollandaisesås, smält: smör, choklad,

5 - 25 Rör om då och då.

2 - 3 Småkoka ris och mjölkrätter, värma

färdiglagade rätter.

25 - 50 Minst dubbelt så mycket vätska som

ris, rör om mjölkbaserade rätter under tillagningen. 158 SVENSKAVärmeinställ‐ ning Använd för att: Tid (min) Tips

3 - 4 Stuva grönsaker, fisk, kött. 20 - 45 Tillsätt några msk vatten. Kontrollera

vattenmängden under processens gång.

4 - 5 Ångkoka potatis och andra grönsaker. 20 - 60 Täck botten av kastrullen med 1-2 cm

vatten. Kontrollera vattennivån under processens gång. Ha locket kvar på kastrullen.

4 - 5 Tillaga större mängder mat, grytor och

kalvkött, kotletter, risbiffar, korv, lever, roux, ägg, pannkakor, munkar. vid behov Vänd om när det behövs.

7 - 8 Grovstekt, riven potatisgräng, ryggbiff‐

5 - 15 Vänd om när det behövs.

9 Koka vatten, tillaga pasta, bryna kött (goulash, grytstek), fritera pommes frites. Koka upp en stor mängd vatten. Booster är aktiverad.

7. UNDERHÅLL OCH RENGÖRING

VARNING! Se Säkerhetsavsnitten.

7.1 Allmän information

• Rengör hällen efter varje användningstillfälle.

• Använd alltid kokkärl med ren botten.

• Repor eller mörka fläckar på ytan påverkar inte hällens funktion.

• Rengör hällens yta med lämpligt rengöringsmedel.

• Använd en speciell skrapa för glaset.

7.2 Rengöring av hällen

• Avlägsna omedelbart: smält plast, plastfolie, salt, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

• Ta bort när hällen är tillräckligt nedkyld: kalkringar, vattenringar, fettfläckar, blank metallisk missfärgning. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring ska du torka hällen med en mjuk trasa.

• Ta bort blank metallisk missfärgning: använd en vattenlösning med vinäger och rengör glasytan med en trasa.

VARNING! Se Säkerhetsavsnitten. SVENSKA 1598.1 Vad gör jag om... Problem Möjlig orsak Avhjälpa felet Det går inte att aktivera eller an‐ vända hällen. Hällen är inte ansluten till strömför‐ sörjningen eller den är ansluten på fel sätt. Kontrollera att hällen är korrekt anslu‐ ten till strömförsörjningen. Säkringen har gått. Kontrollera att säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker. Du har inte ställt in värmeinställning‐ en på 10 sekunder. Aktivera hällen igen och ställ in värme‐ inställningen på mindre än 10 sekun‐ der. Du har tryckt på 2 eller fler touch- kontroller samtidigt. Tryck bara på en touchkontroll. Det finns vatten- eller fettstänk på kontrollpanelen. Rengör kontrollpanelen. Ett konstant pipljud hörs. Den elektriska anslutningen är felak‐ tig. Dra ur elkontakten. Tala med en behö‐ rig elektriker som kontrollerar installa‐ tionen. En ljudsignal hörs och hällen stängs av. En ljudsignal hörs när hällen stängs av. Du har ställt något på en eller flera touchkontroller. Ta bort föremålet från touch-kontroller‐ na. Hällen stängs av. Du satte något på touch-kontrollen

Ta bort föremålet från touch-kontrollen. Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn vara trasig. Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länge för att vara varm. Värmeinställningen ändras mel‐ lan två nivåer. Effektreglering är på. Se ”Daglig användning”. Kontrollpanelen är varm när du rör vid den. Kokkärlet är för stort eller så står det för nära kontrollpanelen. Placera stora kokkärl på de bakre zo‐ nerna om möjligt. Det hörs inget ljud när du trycker på touch-kontrollerna. Ljudet är avaktiverat. Aktivera ljudet. Se ”Daglig använd‐ ning”. tänds. Barnlås eller Knapplås är på. Se ”Daglig användning”. tänds. Det finns inget kokkärl på zonen. Ställ kokkärlet på zonen. Kokkärlet passar inte. Använd kokkärl som är lämpliga för in‐ duktionshällar. Se ”Råd och tips”. Diametern på kokkärlets botten är för liten för zonen. Använd kokkärl med rätt mått. Se ”Tekniska data”. och en siffra tänds. Det har uppstått ett fel på hällen. Stäng av hällen och sätt på den igen efter 30 sekunder. Om visas igen ska du dra ur elkontakten. Sätt i elkon‐ takten igen efter 30 sekunder. Kontak‐ ta auktoriserat servicecenter om pro‐ blemet fortsätter. 160 SVENSKA8.2 Om du inte kan avhjälpa felet... Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Uppge även den tresiffriga koden för glaskeramiken (den sitter i hörnet på glasytan) och vilka felmeddelanden som visas. Kontrollera att du använde hällen på rätt sätt. I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

9.2 Data för kokzoner

Kokzon Nominell effekt (max värmein‐ ställning) [W] Booster [W] Booster maxi‐ mal varaktighet [min] Kokkärlets dia‐ meter [mm] Vänster fram 2200 2400 4 125 - 210 Vänster bak 1400 1500 4 125 - 145 Höger fram 1400 1500 4 125 - 145 Höger bak 1700 1800 4 150 - 180 Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlens material och storlek. För bästa resultat bör kokkärl som är större än måtten tabellen undvikas.

Modellidentifiering KIB60420CK Typ av häll Inbyggnadshäll Antal kokzoner 4 Uppvärmningsmetod Induktion SVENSKA 161Diameter på runda kokzoner (Ø) Vänster fram Vänster bak Höger fram Höger bak 21,0 cm 14,5 cm 14,5 cm 18,0 cm Energiförbrukning per kokzon (EC electric cooking) Vänster fram Vänster bak Höger fram Höger bak 174,2 Wh/kg 177,2 Wh/kg 177,2 Wh/kg 177,2 Wh/kg Hällens energiförbrukning (EC electric hob) 176,5 Wh/kg IEC / EN 60350-2 - Ugnar för hushållsbruk - Del 2: Hällar - Metoder för mätning av prestanda.

Du kan spara energi under den dagliga matlagningen om du följer tipsen nedan.

• Använd endast den mängd som behövs vid uppvärmning av vatten.

• Använd om möjligt lock på kokkärlet.

• Ställ kokkärlet i mitten av kokzonen.

• Använd restvärme för att hålla mat varm eller för att smälta mat.

Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret. 162 SVENSKA *867373824-F-092024 electrolux.com
