Produkttype	Induktionskogeplade til indbygning
Mærke	Electrolux
Model	KIB60420CK
Mål (B x D x H)	590 x 520 x 48 mm (ca.)
Udskaeringsmål (B x D)	560 x 490 mm
Vægt	Ca. 10 kg (estimat)
Strømforsyning	220-240 V / 400 V 2N, 50/60 Hz, 6.9 kW
Antal kogezoner	4 induktionszoner
Varmeteknologi	Induktion
Booster-funktion	Ja, på hver zone (begrænset til 4 minutter)
Strømstyring (Power Management)	Ja, fordeler strømmen mellem zonerne
Låsetast / Børnesikring	Ja, låsning af betjeningspanel og børnesikring
Automatisk slukning	Ja, efter en periode med inaktivitet (afhængigt af kogetrinnet)
Restvarmeindikator	Ja, viser H
OffSound Control	Ja, mulighed for at deaktivere lydsignaler
Overflademateriale	Glaskeramik
Kompatible kogekarstyper	Støbejern, stål, emaljeret stål, rustfrit stål, flerlagsbund (magnetisk)
Kogezonernes mål (diameter)	Forrest venstre: 210 mm, Bagest venstre: 145 mm, Forrest højre: 145 mm, Bagest højre: 180 mm
Nominel effekt pr. zone	Forrest venstre: 2200 W (Booster 2400 W), Bagest venstre: 1400 W (1500 W), Forrest højre: 1400 W (1500 W), Bagest højre: 1700 W (1800 W)
Energiforbrug	176,5 Wh/kg (ifølge IEC/EN 60350-2)
Rengøring	Speciel skraber til genstridigt snavs, blød klud og ikke-slibende rengøringsmiddel
Vedligeholdelse	Regelmæssig rengøring, undgå ridser, brug rene kogekar
Sikkerhed	Automatisk slukning, låsning, børnesikring, overophedningsbeskyttelse
Reservedele	Brug kun originale dele, kontakt autoriseret service
Reparationsmulighed	Reparation af autoriseret service, strømkabel kan udskiftes af en elektriker

Ofte stillede spørgsmål - KIB60420CK ELECTROLUX

Hvordan tænder jeg kogepladen?

Tryk på tænd/sluk-tasten i 1 sekund for at tænde eller slukke pladen.

Hvad betyder 'H' på en zone?

Indikatoren H betyder, at zonen stadig er varm (restvarme). Rør ikke ved den, mens den er tændt.

Hvilke kogekar skal jeg bruge til induktion?

Brug kogekar af støbejern, stål, emaljeret stål, rustfrit stål eller flerlagsbund med flad og magnetisk bund (en magnet skal kunne hænge fast). Undgå aluminium, kobber, glas og keramik.

Hvordan aktiverer jeg Booster-funktionen?

Vælg zonen, indstil til maksimalt niveau, tryk derefter på +-tasten indtil P vises. Funktionen varer i 4 minutter og vender derefter tilbage til maksimalt niveau.

Hvorfor slukker min kogeplade af sig selv?

Den automatiske slukning aktiveres, hvis du ikke indstiller et niveau inden for 10 sekunder, hvis en genstand bliver på panelet, eller hvis pladen bliver overophedet. Se niveautabellen for varigheder.

Hvordan låser jeg betjeningspanelet?

Tryk på Lås-tasten (hængelås) i 4 sekunder. For at låse op skal du trykke igen i 4 sekunder.

Hvad gør jeg, hvis en fejlkode vises (f.eks. 'E' eller 'F')?

Sluk pladen og vent 30 sekunder, før du tænder den igen. Hvis fejlen fortsætter, skal du tage stikket ud i 30 sekunder og derefter sætte det i igen. Hvis problemet fortsætter, skal du kontakte autoriseret service.

Hvordan rengør jeg glaskeramikpladen?

Til genstridigt snavs (sukker, smeltet plastik) skal du straks bruge en speciel skraber. Til kalk- eller fedtpletter skal du bruge en fugtig klud og et ikke-slibende rengøringsmiddel. Tør derefter af med en blød klud.

Pladen afgiver lyde (knagen, hvæsen). Er det normalt?

Ja, disse lyde (knagen, hvæsen, summen, klikken) er normale og kommer fra induktion og køling. Ingen fejl.

Hvordan sparer jeg energi med denne plade?

Brug låg på kogekarrene, opvarm kun nødvendigt vand, placer kogekarrene midt på zonerne, og brug restvarmen til at holde varmt.

BRUGSANVISNING KIB60420CK ELECTROLUX

Tak fordi du købte et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger den, kan du være sikker på, at du får fantastiske resultater hver gang.

Velkommen til Electrolux.

Besøg vores hjemmeside for at:

få rådgivning, brochurer, fejlfinding, service- og reparationsinformation:

www.electrolux.com/support

Registrér dit produkt for at få bedre service:

www.registerelectrolux.com

Køb tilbehør, forbrugsvarer og originale reservedele til dit apparat:

www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Brug altid originale reservedele.

Sørg for at have følgende data klar, när du kontakter vores autoriserede servicecenter:

Model, PNC, serienummer.

Oplysningerne findes på typeskiltet.

Advarsel/forsigtig-sikkerhedsanvisninger

Generelle oplysninger og råd

Miljøoplysninger

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED....18

2. SIKKERHEDSANVISNINGER.... 21

3. INSTALLATION....23

4. PRODUKTBESKRIVELSE....25

5. DAGLIG BRUG.... 26

6. RÅD OG TIP....28

7. VEDLIGEHOLDELSE OG RENG∅RING....29

8. FEJLFINDING....30

9. TEKNISKE DATA....31

10. ENERGIEFFEKTIV.... 32

11. MILJ∅HENSYN....32

1. ⚠OM SIKKERHED

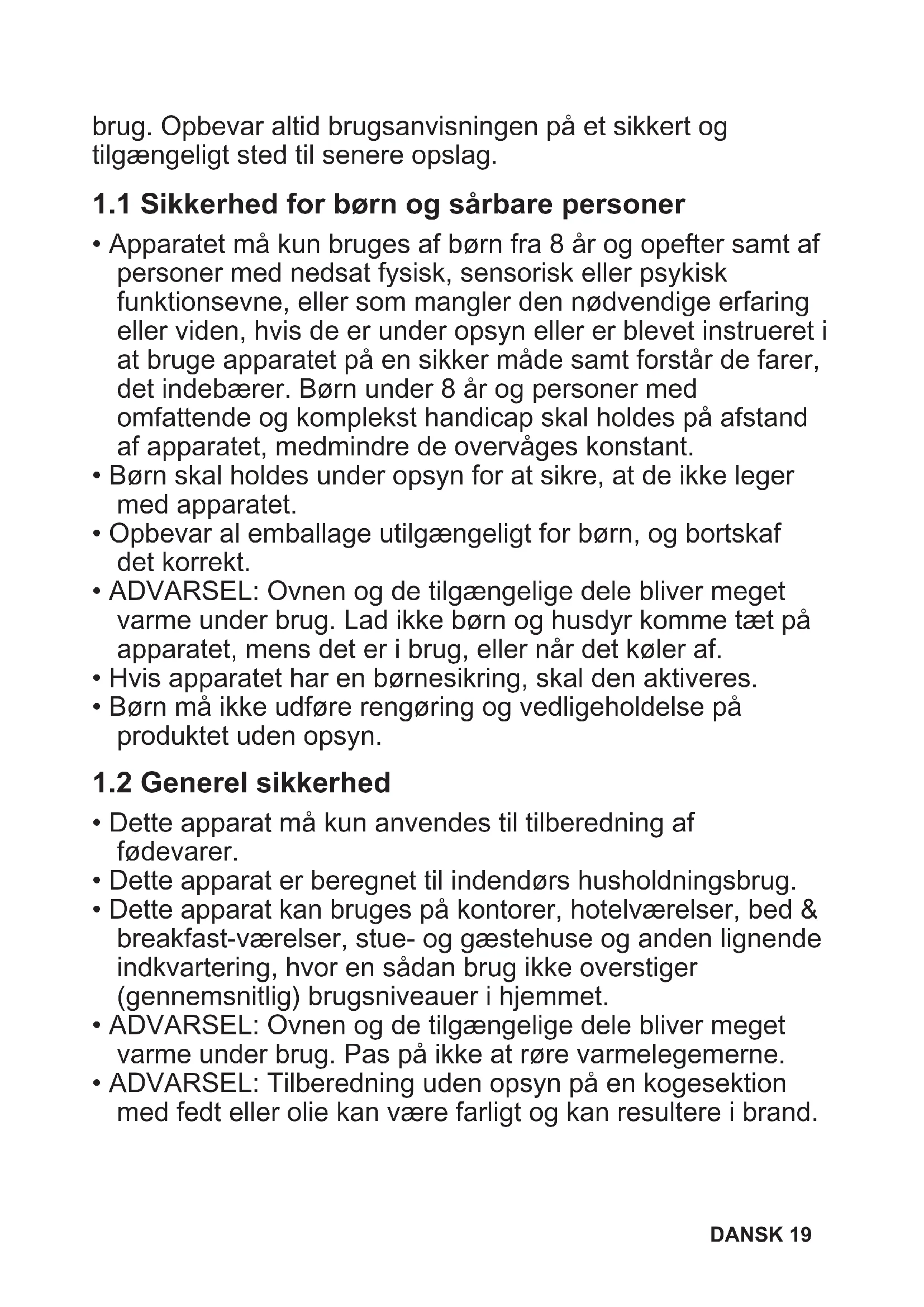

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller

brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

• Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.
• Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generel sikkerhed

• Dette apparat må kun anvendes til tilberedning af fødevarer.
• Dette apparat er beregnet til indendørs husholdningsbrug.
• Dette apparat kan bruges på kontorer, hotelværelser, bed & breakfast-værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlig) brugsniveauer i hjemmet.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.

• ADVARSEL: Tilberedning uden opsyn på en kogesektion med fedt eller olie kan være farligt og kan resultere i brand.

• Røg er et tegn på overophedning. Brug aldrig vand til at slukke madlavningsbranden. Sluk for apparatet, og dæk flammer med f.eks. et brandtæppe eller et låg.

• ADVARSEL: Apparatet må ikke forsynes gennem en ekstern kontaktanordning, som f.eks. en timer, eller være sluttet til et kredsløb, der regelmæssigt tændes og slukkes af et forsyningsværk.
• FORSIGTIG: Tilberedningsprocessen skal overvåges En kortvarig tilberedning skal overvåges kontinuerligt.
• ADVARSEL: Fare for brand: Opbevar ikke genstande på overfladerne på kogepladen.
• Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på overfladen af kogepladen, da den kan blive meget varm.
• Brug ikke apparatet, inden det monteres i den indbyggede struktur.
• Brug ikke damprenser til at rengøre apparatet.
• Efter brug skal der slukkes for kogepladen med funktionsvælgeren - stol ikke på gryderegistreringen.
• Hvis glaskeramikken/glasoverfladen er revnet, skal du slukke for apparatet og afbryde det fra strømnettet. Hvis apparatet er tilsluttet til ledningsnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde apparatet fra strømforsyningen. Kontakt i begge tilfælde det autoriserede servicecenter.
• Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.
• ADVARSEL: Brug kun kogesektionssikringer udformet af producenten af madlavningsapparatet, eller som er angivet af producenten af apparatet i brugsanvisningen som velegnede til brug, eller kogesektionssikringer indbygget i apparatet. Brug af upassende sikringer kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres og tilsluttes af en sagkyndig.

ADVARSEL!

Risiko for personskade eller beskadigelse af apparatet.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
- Mindsteafstanden til andre apparater og enheder skal overholdes.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Forsegl snitfladerne med et tætningsmiddel for at forhindre fugt i at forårsage ekspansion.
- Beskyt apparatets bund mod damp og fugt.
- Montér ikke apparatet ved siden af en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, när døren eller vinduet åbnes.
- Hvert apparat har køleblæsere i bunden.
• Hvis apparatet installeres over en skuffe:
- Opbevar ikke små stykker eller ark papir, som kan blive suget ind, da de kan ødelægge køleblæserne eller skade kølesystemet.
– Hold en afstand på mindst 2 cm mellem hvidevarens bund og dele, som opbevares i skuffen.
- Fjern eventuelle separationspaneler, som er monteret i skabet under apparatet.

2.2 El-forbindelse

ADVARSEL!

Risiko for brand og elektrisk stød.

- Alt elektrisk skal tilsluttes af en kvalificeret elektriker.

• Apparatet skal jordes, hvis symbolet ( )☐ ikke er trykt på mærkepladen.
• Inden hårde hvidevarer serviceres, skal du sørge for, at de er koblet fra strømforsyningen.
• Sørg for, at parametrene på typeskiltet er kompatible med nettislutningens elektriske mærkeværdier.
• Sørg for, at hvidevaren er installeret korrekt. En løs eller forkert netledning eller stik (hvis relevant) kan gøre terminalen for varm.
• Brug den korrekte netledning.
• Netledningerne må ikke være viklet sammen.
• Sørg for, at der er installeret en stødbeskyttelse.
• Kablet skal forsynes med trækaflastning.
• Sørg for, at strømkablet eller stikket (hvis relevant) ikke får kontakt med den varme hårde hvidevare eller varmt kogegrej, när du tilslutter hvidevaren til en kontakt i nærheden.
• Brug ikke multistikadaptere og forlængerledninger.
• Sørg for ikke at beskadige netstikket (hvis relevant) eller strømkablet. Kontakt vores autoriserede servicecenter eller en elektriker, hvis en beskadiget ledning skal udskiftes.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler.

Isolationsudstyret skal have en brydeafstand på mindst 3 mm.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød.

• Apparatets specifikationer må ikke ændres.
• Fjern al emballage, mærkning og beskyttelsesfilm (hvis relevant) inden første brug.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Sæt kogesektionen til "slukket" hver gang efter brug.
• Læg ikke bestik eller grydelåg på kogezonerne. De kan blive meget varme.
• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.
• Brug ikke apparatet som arbejds- eller frasætningsplads.
• Hvis overfladen på apparatet er revnet, skal du øjeblikkeligt afbryde apparatet fra strømforsyningen. Dette for at forhindre elektrisk stød.
• Brugere med en pacemaker skal holde en afstand på mindst 30 cm fra induktionskogezonerne, när apparatet er i drift.
• Når du anbringer mad i varm olie, kan det sprøjte.
• Brug ikke aluminiumsfolie eller andre materialer mellem kogesektionen og kogegrejet, medmindre andet er angivet af producenten af dette produkt.
• Brug kun tilbehør, der anbefales til dette produkt af producenten.

ADVARSEL!

Risiko for brand og eksplosion.

• Fedtstoffer og olie kan frigive brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.

• De dampe, som meget varm olie udsender, kan forårsage selvantændelse.

• Brugt olie, der kan indeholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges første gang.

• Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter i nærheden af eller på apparatet.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Stil ikke varmt kogegrej på betjeningspanelet.
• Læg ikke et varmt grydelåg på kogesektionens glasoverflade.
• Lad ikke kogegrejet koge tørt.
• Pas på, at der ikke falder genstande eller kogegrej ned på kogepladen. Overfladen kan blive beskadiget.
• Tænd ikke for kogezonerne med tomt kogegrej eller uden kogegrej.
• Kogegrej af støbejerneller med en beskadiget bund kan forårsage ridser på glasset eller glaskeramikken. Løft altid disse genstande op, när du skal flytte dem på kogesektionen.

• Rengør produktet jævnligt for at forhindre forringelse af overfladematerialet.
• Sluk for produktet, og lad det køle af inden rengøring.
• Brug ikke vandspray eller damp til at rengøre apparatet.
• Rengør produktet med en fugtig, blød klud. Brug kun neutralt rengøringsmiddel. Brug ikke slibende produkter, skuresvampe, opløsningsmidler eller metalgenstande, medmindre andet er angivet.

2.5 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet. Brug kun originale reservedele.
• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om

apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

2.6 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din lokale kommune for at få oplysninger om, hvordan produktet bortskaffes på en korrekt måde.
• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Inden installationen

Notér følgende oplysninger fra typeskiltet, før du installerer kogesektionen: Typeskiltet sidder i bunden af kogesektionen.

Serienummer ....

3.2 Indbygningskogesektioner

Brug først indbygningskogesektionerne, når kogesektionen er samlet i de korrekte indbygningsenheder og bordplader, der opfylder kravene.

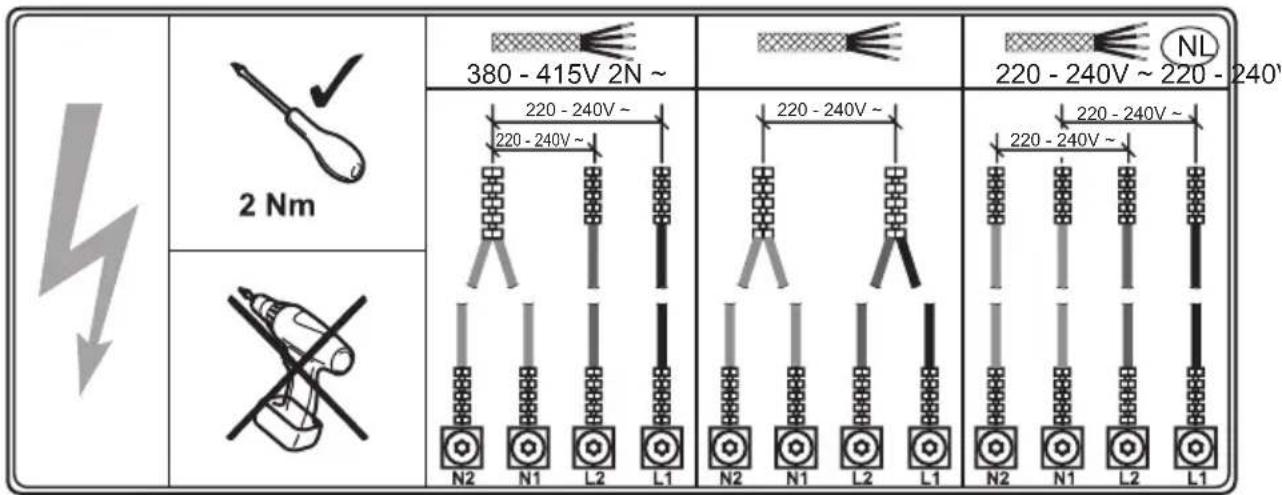

3.4 Tilslutningsdiagram

3.3 Tilslutningskabel

• Kogesektionen leveres med tilslutningskabel Tilslutningskablet må kun installeres af en kvalificeret elektriker.
• For at udskifte det beskadigede strømkabel skal du bruge kabeltypen: H05V2V2-F eller tilsvarende som kan modstå en temperatur på 90 °C eller højere. Kontakt det autoriserede servicecenter. Tilslutningskablet må kun udskiftes af en kvalificeret elektriker.
• Apparatet virker enten ved 50 Hz eller 60 Hz og kræver ikke yderligere handlinger fra en kvalificeret elektriker for at kunne skifte mellem frekvenserne.

Ledningsfarver

N2 N1 L2 L1

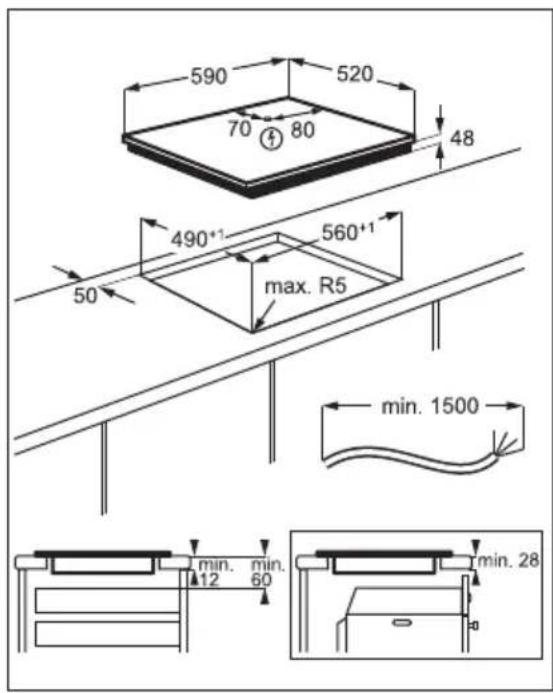

3.5 Montering

Hvis du installerer kogepladen under en emhætte, bedes du se installationsinstruktionerne til emhætten for den minimale afstand mellem apparaterne.

Hvis apparatet installeres over en skuffe, kan kogepladens ventilation opvarme de genstande, der ligger i skuffen, under madlavningsprocessen.

Find videovejledningen "Sådan installerer du din Electrolux-induktionskogesektion - Topplade" ved at skrive det fulde navn, der er angivet på nedenstående grafik.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

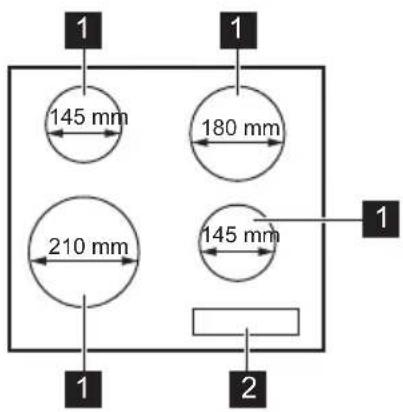

4.1 Oversigt over kogepladens overflade

1 Induktionskogezone
2 Betjeningspanel

4.2 Betjeningspanelets indretning

Brug sensorfelterne til at betjene apparatet. Display, kontrollamper og signaler viser de funktioner, der er i brug.

Sensorfelt Funktion Kommentar
1	➊	Tænd / Sluk Tænder / slukker for kogesektionen.
2		Lås / Børnesikring Låser / låser op for betjeningspanelet.
3		- Vælger kogezone.
4	- Display for varmetrin Visning af varmetrinnet.
5	/	- Indstilling af et varmetrin.

4.3 Display for varmetrin

Display Beskrivelse
0	Kogezonen er slukket.
1 - 9	Kogezonen er tændt.
PE + tal	Booster er i brug.Der er en funktionsfejl.
H	En kogezone er stadig varm (restvarme).
L	Lås / Børnesikring er i brug.
F	Uegnet eller for lille kogegrej, eller der står intet kogegrej på kogezonen.
-	Automatisk slukning er i brug.

5. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

5.1 Aktivering og deaktivering

Tryk på ⏻1 sekund for at tænde eller slukke for kogesektionen.

5.2 Automatisk slukning

Funktionen slukker automatisk for kogesektionen, hvis:

• alle kogezoner deaktiveres,
• du ikke indstiller varmetrinnet, när kogesektionen er aktiveret,
• du spilder noget, eller lægger noget på betjeningspanelet i mere end 10 sekunder (en gryde/pande, en klud osv.). Der udsendes et lydsignal, og kogesektionen slukkes. Fjern genstanden, eller rengør betjeningspanelet.
• kogesektionen bliver for varm (f.eks. när sovsegryden koger tør). Lad kogezonen køle af, før du bruger kogepladen igen.
• Du bruger forkert kogegrej. Symbolet vises, og efter 2 minutter slukkes kogezonen automatisk.
• du behøver ikke deaktivere en kogezone eller ændre varmetrinnet. Efter et stykke tid tændes, og kogesektionen slukkes.
  Forholdet mellem varmetrinnet og tiden efter, at kogesektionen deaktiveres:

5.3 Valg af kogezonen

For at vælge en kogezone skal du berøre sensorfeltet svarende til denne zone. Displayet viser varmetrinnet (9).

5.4 Varmetrin

Indstil kogezonen.

Tryk på for at øge varmetrinnet. Tryk på for at mindske varmetrinnet. Tryk på og samtidigt for at slukke for kogezonen.

5.5 Restvarmeindikator

ADVARSEL!

H Så længe kontrollampen er tændt, er der risiko for forbrænding ved restvarme.

Induktionskogezoner producerer den varme, der er nødvendig til madlavningen, i selve kogegrejets bund. Glaskeramikken opvarmes af varmen fra kogegrejet.

Kontrollampen fændes, när en kogezone er varm.

• for de tilstødende kogezoner, selv hvis du ikke bruger dem,
• när varmt kogegrej står på kold kogezone,
• när kogepladen er slukket, men kogezonen stadig er varm.

Kontrollampen forsvinder, när kogezonen er kølet af.

5.6 Booster

Funktionen tilfører ekstra effekt til induktionszonerne. Funktionen kan aktiveres, så den kun fungerer som induktionszone i et begrænset stykke tid. Når tiden er gået, stilles induktionszonen automatisk tilbage til det højeste varmetrin.

i

Se kapitlet "Tekniske data".

Sådan aktiveres funktionen for en

kogestone: indstil først kogezonen og indstil derefter det maksimale varmetrin. Tryk på ∧, indtil Ⓗtændes.

Sådan slår du funktionen fra: Tryk på .

5.7 Lås

Betjeningspanelet kan låses, mens kogezonerne er aktive. Det forhindrer utilsigtet ændring af varmetrinnet.

Indstil først varmetrinnet.

Sådan aktiveres funktionen: Tryk på 📋. 📁 tændes i 4 sekunder.

Sådan slår du funktionen fra: Tryk på Det forrige varmetrin aktiveres.

i

Når du slukker for kogesektionen, deaktiverer du også denne funktion.

5.8 Børnesikring

Funktionen hindrer utilsigtet betjening af kogesektionen.

Sådan aktiveres funktionen: Tænd for kogesektionen med ⏻Indstil ikke et varmetrin. Tryk på 📋4 sekunder. 📁 tændes. Sluk for kogesektionen med ⏻

Sådan slår du funktionen fra: Tænd for kogesektionen med Ⓐ. Indstil ikke et varmetrin. Tryk på 📋4 sekunder. 📄 tændes. Sluk for kogesektionen med Ⓐ

Sådan tilsidesættes funktionen til en enkelt tilberedning: Tænd for kogesektionen med ① tændes. Tryk på i 4 sekunder. Indstil varmetrinnet inden 10 sekunder. Kogesektionen kan betjenes. Når du tænder for kogesektionen med ① aktiveres funktionen igen.

5.9 OffSound Control (Deaktivering og aktivering af lydene)

Sluk for kogesektionen. Tryk på 3 sekunder. Tryk på 3 sekunder. Displayet viser på den forreste venstre zone og eller på den forreste højre zone.

Berøringssensorfelt for højre bageste zone for at vælge en af følgende:

• lyden er slukket
• lyden er tændt

Når funktionen er indstillet til , kan du kun høre lyd, när:

• du berører, ①
• der er en fejl i på kogepladen.

5.10 Effektstyring

Hvis flere zoner er aktive, og den brugte effekt overskrider strømbegrænsningen, fordeler denne funktion den tilgængelige effekt mellem alle kogezoner. Kogesektionen styrer varmeindstillingerne for at beskytte sikringerne i huset.

• Hvis kogesektionen når grænsen for den maksimalt tilgængelige effekt (se typeskiltet), reduceres effekten af kogezonerne automatisk.
• Varmetrinnet for den valgte kogezone prioriteres altid. Den resterende effekt

fordeles mellem de tidligere aktiverede kogezoner i modsat rækkefølge af valg.

• Varmetrinsvisningen af de reducerede zoner skifter mellem det første valgte varmetrin og den reducerede varmetrin.
• Vent, indtil displayet holder op med at blinke eller reducerer varmetrinnet for den

valgte kogezone. Kogezonerne fortsætter med at køre med det reducerede varmetrin. Skift om nødvendigt varmetrin for kogezonerne manuelt.

6. RÅD OG TIP

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Kogegrej

Da induktionskogezoner har et stærkt elektromagnetisk felt, skabes der hurtigt varme i kogegrejet.

Brug induktionskogezonerne med egnet kogegrej.

• Bunden af kogegrejet skal være så tyk og plan som mulig.
• Sørg for, at kogegrejets bund er ren og tør, inden det placeres på kogesektionens overflade.
• For at undgå ridser bør du ikke skubbe eller trække gryden hen over det keramiske glas.

Kogegrejets materiale

• Korrekt: støbejern, stål, emaljeret jern, rustfrit stål, sandwichbund (med en korrekt mærkning fra producenten).

- Ikke korrekt: aluminium, kobber, messing, glas, keramik, porcelæn.

Kogegrej er egnet til induktionskogeplader, hvis:

• Vand hurtigt kommer i kog på en zone, der står på det højeste varmetrin.
• en magnet tiltrækkes af bunden af kogegrejet.

Kogegrejets mål

• Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund.
• Kogezonens effektivitet er relateret til kogegrejets diameter. Kogegrej med en

mindre diameter end den minimale modtager kun en del af den effekt, kogezonen skaber.

• Af hensyn til sikkerheden og de optimale madlavningsresultater må der ikke bruges større kogegrej end angivet
  i "Specifikation af kogezoner". Undgå at holde kogegrejet tæt på betjeningspanelet under tilberedningen. Det kan påvirke betjeningspanelet eller aktivere kogesektionens funktioner ved et uheld.

• små knald: kogegrejet består af forskellige materialer (en sandwichstruktur).
• fløjtende lyd: du bruger en kogezone på et højt varmetrin, og kogegrejet består af flere materialer (en sandwichstruktur).
• brummen: du bruger et højt varmetrin.
• klikken: der opstår elektrisk omskiftning.
• hvislen, summen: bæseren kører.

Lydene er normale og betyder ikke, at der er noget galt.

Sammenhængen mellem en zones varmeindstilling og dens strømforbrug er ikke lineær. Når du øger varmetrinnet, er det ikke proportionelt med forøgelsen af kogezonens strømforbrug. Det betyder, at en kogezone med middel varmetrin bruger under halvdelen af dens effekt.

Data i tabellen er kun vejledende.

Varmeindstil-linger	Brug til at: Tid	Råd(min.)
1 Hold tilberedt mad varm. efter be-		hov	Læg låg på kogegrejet.
1 - 2 Hollandaise, smelt: smør, chokolade, husblas.		5 - 25 Rør rundt en gang imellem.
2 Stivne / størkne: luftige omeletter, bag-te æg.		10 - 40 Tilbered med låg.
2 - 3 Videre kogning af ris og mælkeretter, opvarmning af færdigretter.		25 - 50 Tilsæt mindst dobbelt så meget væske som ris, rør rundt i mælkeretter midt under tilberedningen.
3 - 4 Lav stuvede grøntsager, fisk, kød. 20 - 45 Tilsæt et par spiseskefulde vand. Kon-trollér vandmængden under proces-sen.
4 - 5 Damp kartofler og andre grøntsager. 20 - 60 Dæk bunden af gryden med 1-2 cmvand. Kontrollér vandniveauet under processen. Lad låget sidde på gryden.
4 - 5 Tilbered større mængder mad, sam-menkogte retter og supper.		60 - 150 Op til 3 l væske plus ingredienser.
6 - 7 Let stegning: schnitzler, cordon bleu (kalvekød), koteletter, frikadeller, pøl-ser, lever, opbagte saucer, æg, pandekager, æbleskiver.		efter behov	Vend efter behov.
7 - 8 Kraftig stegning, brasede kartofler, tournedos, steaks.		5 - 15 Vend efter behov.
9 Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friturekogning af pommes fri-tes.
P	Kog store mængder vand. Booster er aktiveret.

7. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Generelle oplysninger

• Rengør kogepladen efter hver brug.
• Brug altid kogegrej med en ren bund.
• Ridser eller mørke pletter på overfladen har ingen betydning for, hvordan kogepladen fungerer.
• Brug et specielt rengøringsmiddel til overfladen på kogesektionen.
• Brug en speciel skraber til glasset.

7.2 Rengøring af kogesektionen

• Fjern straks: smeltet plastik, plastfolie, salt, sukker og mad med sukker, da snavs ellers kan beskadige kogesektionen. Vær forsigtig for at undgå forbrændinger. Brug en specialskraber til kogesektioner på glasoverfladen, og bevæg bladet hen over overfladen.
• Fjernes, når kogepladen er tilstrækkelig kold: Kalkringe, vandringe, fedtpletter, metallisk misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogepladen af med en blød klud efter rengøring.

• Fjern skinnende metallisk misfarvning:

Brug en opløsning af vand med eddike og rengør glasoverfladen med en klud.

8. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Hvad gør jeg, hvis ...

Problem Mulig årsag Afhjælpning
Kogesektionen kan ikke tændes eller betjenes.	Kogesektionen er ikke tilsluttet lys-nettet, eller også er den tilsluttet forkert.	Kontrollér, om kogesektionen er tilslut-tet korrekt til lysnettet.
Sikringen er sprunget. Kontrollér, om sikringen er årsagen til		fejlen. Kontakt en kvalificeret elektri-ker, hvis sikringen springer flere gange i træk.
Du indstiller ikke varmetrinnet på 10 sekunder.		Tænd for kogesektionen igen, og ind-stil varmetrinnet på under 10 sekun-der.
Du har rørt ved to eller flere sensor-felter samtidigt.		Berør kun ét sensorfelt.
Der er vand eller fedtstænk på betje-ningspanelet.		Rengør betjeningspanelet.
Du kan høre en konstant biplyd. Den elektriske tilslutning er forkert. Kobl kogesektionen fra lysnettet. Bed en autoriseret elektriker om at kontrol-lere installationen.
Der udsendes et lydsignal, og ko-gesektionen slukkes.Der udsendes et lydsignal, når kogesektionen slukkes.	Du har lagt noget på et eller flere sensorfelter.	Fjern genstanden fra sensorfelterne.
Kogesektionen slukkes. Du har lagt noget på sensorfeltet1.		Fjern genstanden fra sensorfeltet.
Restvarmeindikator tænder ikke.	Kogezonen er ikke varm, fordi den kun har været tændt i kort tid, eller også er sensoren beskadiget.	Kontakt et autoriseret servicecenter, hvis zonen har været i drift tilstrække-ligt længe til at være varm.
Varmetrinnet skifter mellem to forskellige trin.	Effektstyring er tændt. Se "Daglig brug".
Betjeningspanelet bliver meget varmt at røre ved.	Kogegrejet er for stort, eller du an-bringer det for tæt på betjeningspa-nelet.	Sæt om muligt stort kogegrej på de ba-geste kogezoner.
Der afgives ingen lyd, når der trykkes på tasterne.	Lydene er slået fra. Aktivering af lydene. Se “Daglig brug”.
tændes.	Børnesikring eller Lås er tændt. Se "Daglig brug".
tændes.	Der står ikke noget kogegrej på zo- nen.	Sæt kogegrej på zonen.
Der er brugt forkert kogegrej. Brug kogegrej, der er egnet til indukti- onskogeplader. Se “Råd og tips”.
Diameteren på kogegrejets bund er for lille for zonen.		Brug kogegrej med korrekt størrelse. Se under “Tekniske data”.
og et tal lyser.	Der er en fejl i kogesektionen. Sluk for kogesektionen, og tænd den igen efter 30 sekunder. Hvis fæn- des igen, skal kogesektionen afbrydes fra elforsyningen. Tilslut kogesektionen igen efter 30 sekunder. Tal med et autoriseret servicecenter, hvis proble- met fortsætter.

8.2 Hvis du ikke kan løse problemet ...

Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet. Oplys specifikationerne på typeskiltet. Oplys desuden den trecifrede kode på glaskeramikken (der står i hjørnet af

glaspladen) og den fejlmeddelelse, der vises. Kontrollér, at du har betjent kogesektionen korrekt. Hvis fejlen skyldes forkert betjening, er et teknikerbesøg ikke gratis, heller ikke i garantiperioden. Oplysninger om garantiperiode og autoriserede servicecentre fremgår af garantihæftet.

9. TEKNISKE DATA

9.1 Typeskilt

Model KIB60420CK PNC 949 492 525 00

Type 64 B4A 00 AA 220 - 240 V / 400 V 2N, 50 / 60 Hz

Induktion 6.9 kW Fremstillet i: Rumænien

Serienr. 6.9 kW

ELECTROLUX

9.2 Specifikation for kogezoner

Kogezone Nominel effekt(maks. varmetrin)[W]	Booster [W] Booster maksimal varighed[min.]	Diameter af ko-gegrej [mm]
Forreste venstre 2200 2400 4 125 - 210
Bageste venstre 1400 1500 4 125 - 145
Forreste højre 1400 1500 4 125 - 145
Bageste højre 1700 1800 4 150 - 180

Effekten af kogezonen kan variere i mindre intervaller fra data i tabellen. Det skifter med kogegrejets materiale og mål.

Til optimale madlavningsresultater bør du ikke bruge kogegrej, der er større end diameteren i tabellen.

10. ENERGIEFFEKTIV

10.1 Produktoplysninger

Identifikation af model KIB60420CK
Type kogesektion Indbygget kogesektion
Antal kogezoner 4
Opvarmningsteknologi Induktion
Diameter af runde kogezoner (∅) Forreste venstre		21,0 cm
	Bageste venstre	14,5 cm
	Forreste højre	14,5 cm
	Bageste højre	18,0 cm
Energiforbrug per kogezone (EC electric cooking) Forreste venstre		174,2 Wh/kg
	Bageste venstre	177,2 Wh/kg
	Forreste højre	177,2 Wh/kg
	Bageste højre	177,2 Wh/kg
Kogesektionens energiforbrug (EC electric hob) 176,5 Wh/kg

IEC / EN 60350-2 – Elektroniske husholdningsapparater til madlavning – Del 2: Kogesektioner – Metoder til måling af ydeevne.

10.2 Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

• Når du opvarmer vand, bør du kun bruge den nødvendige mængde.
• Kom altid låg på kogegrejet, hvis det er muligt.
• Sæt kogegrejet direkte i midten af kogezonen.
• Brug restvarmen til at holde maden varm eller til at smelte mad.

11. MILJ∅HENSYN

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er

mærket med symbolet, sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

WIJ DENKEN AAN JOU

Velkommen til Electrolux.

3.3 Tilkoblingskabel

• Platetoppen leveres med en tilkoplingskabel. Tilkoblingskabelen skal kun installeres av en kvalifisert elektriker.
• For å erstatte en ødelagt strømledning bruker du samme ledningstype: H05V2V2-F eller tilsvarende, som tåler temperatur på 90 °C eller høyere. Kontakt et autorisert servicesenter. Tilkoblingskabelen må kun skiftes ut av en kvalifisert elektriker.
• Produktet fungerer enten på 50 Hz eller 60 Hz og krever ingen ekstra handling fra en kvalifisert elektriker for å bytte mellom frekvensene.

• for de nærliggende kokesonene selv om du ikke bruker dem,
• når varme kokekar er plassert på kald kokesone,
• när koketoppen er deaktivert, men kokesonen fortsatt er varm.

• du berører ①
• Det er en feil på platetoppen.

5.10 Effektstyring

8.2 Hvis du ikke finner en løsning...

3.3 Anslutningskabel
