Produkttyp	Spis
Märke	Electrolux
Modell	EHS60041X
Mått (B x D x H)	60 cm x 60 cm x 85 cm
Nettovikt	50 kg
Elanslutning	220-240 V, 50/60 Hz, 10 kW
Typ av häll	Induktion (4 plattor)
Typ av ugn	Multifunktions elektrisk
Ugnsvolym	71 liter
Energiklass	A
Huvudfunktioner	Varmluft, Grill, Upptiningsfunktion, Innbelysning
Underhåll och rengöring	Katalytiska väggar, Löstagbar lucka
Säkerhet	Automatisk avstängning, Barnlås, Knapplås
Reservdelar och reparerbarhet	Tillgängliga på Electrolux webbplats
Garanti	2 år
Färg	Rostfritt stål
Antal ugnsnivåer	5 ugnsnivåer
Ljudnivå	45 dB
Anslutning	Nej
Medföljande tillbehör	Galler, långpanna

Vanliga frågor - EHS60041X ELECTROLUX

Vad är bredden på Electrolux EHS60041X spisen?

Spisen har en standardbredd på 60 cm.

Vilken typ av häll är integrerad?

Den är utrustad med en induktionshäll med 4 plattor.

Hur rengör man den katalytiska ugnen?

Ugnen har katalytiska väggar som absorberar fett. Värm bara upp den tomma ugnen till 250°C i 30 minuter för att bränna bort dem.

Kan jag använda aluminiumfolie i ugnen?

Nej, aluminiumfolie kan skada de katalytiska väggarna och påverka tillagningen. Använd istället lämpliga formar.

Hur aktiverar jag barnlåset?

Tryck på knappen 'Barnlås' i 3 sekunder tills en symbol visas. För att avaktivera, upprepa proceduren.

Vad gör jag om ugnen inte värms?

Kontrollera att apparaten är ansluten och att säkringen inte har löst ut. Om problemet kvarstår, kontakta kundtjänst.

Vilken energiklass har denna modell?

Spisen är klassad A, vilket garanterar god energieffektivitet.

Hur byter jag ugnslampan?

Koppla bort apparaten, ta bort glaslocket och byt lampan mot en standard 25 W lampa tålig mot 300°C.

Var hittar jag reservdelar?

Reservdelarna finns på Electrolux officiella webbplats eller hos auktoriserade återförsäljare.

Ugnen låter under tillagning, är det normalt?

Ja, ett lätt ventilationsljud är normalt. Om ljudet är högt eller onormalt, kontrollera att gallret sitter ordentligt.

BRUKSANVISNING EHS60041X ELECTROLUX

Ta del av våra tankegångar på www.electrolux.com

INNEHÅLL

Säkerhetsinformation

Installation

Beskrivning av produkten 71

Användning av produkten 72

Nyttiga anvisningar och tips 72

Underhåll och rengöring6973

Vad gör jag om... 74

Miljöskydd

Med reservation för ändringar

SÄKERHETSINFORMATION

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder diskmaskinen. Förvara bruksanvisningen nära till hands och se till att den också medföljer diskmaskinen om du flyttar eller säljer den. Alla användare måste ha fullgod kännedom om användningen av diskmaskinen och dess säkerhetsfunktioner.

Allmän säkerhet

Varning Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda denna produkt. De skall övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.

Barnsäkerhet

• Endast vuxna personer får använda denna produkt. Barn skall övervakas så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.
• Håll barn borta från produkten när den är påslagen.

Varning Aktivera barnlåset för att förhindra att småbarn eller husdjur oavsiktligt sätter på produkten.

Säkerhet under användning

- Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning.

• Stäng av kokzonerna efter varje användningstillfälle.
• Risk för brännskador! Lägg inte bestick eller kokkärlslock på kokzonerna efter- som de kan bli heta.

Varning Brandrisk!Överhettade fetter och oljor kan snabbt antändas.

Korrekt användning

• Övervaka alltid produkten under användning.
• Använd bara produkten för matlagning i ett hushåll!
• Använd inte produkten som arbets- eller avlastningsyta.
• Placera inte lättantändliga vätskor och material, eller smältbara föremål (plast eller aluminium), på eller i närheten av produkten.
• Var försiktig när du ansluter prc eluttag i närheten. Låt inte elektriska ledningar vidröra produkten eller heta kokkärl. Låt inte elektriska ledningar trassla in sig.

Så här undviker du skador på produkten

• Ytan kan skadas om föremål eller kokkärl faller på glaskeramiken.
• Kokkärl tillverkade av gjutjärn, gjuten aluminium eller med skadad botten kan repa glaskeramiken om de dras över ytan.
• Låt inte kokkärl torrkoka för att undvika skador på kokkärlen och glaskeramiken.
• Använd inte kokzonerna utan kokkärl eller med tomma kärl.
• Täck aldrig någon del av produkten med aluminiumfolie.

Varning Om ytan är spräckt, koppla loss produkten från eluttaget för att undvika elektriska stötar.

INSTALLATION

Före installationen bör du anteckna serienumret (Ser. Nr.) från typskylten. Typskylten finner du på produktens nedre ram.

Modell EHS 60041X		Prod.Nr. 949 594 039 00
Typ 58 HAD 03 AO	220-240 V	50-60 Hz
Made in Germany	Ser.Nr.	6,4 kW
ELECTROLUX

Säkerhetsföreskrifter

! Varning Dessa måste du läsa!

Kontrollera att produkten inte har skadats under transporten. Nätanslut inte produkten om den är skadad. Kontakta vid behov återförsäljaren.

Endast en auktoriserad servicetekniker får installera, ansluta eller reparera denna produkt. Använd endast originalde-lar vid reparationer och utbyten.

Inbyggnadsprodukter får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

Modifiera inte denna produkt och ändra inte dess specifikationer. Det finns risk för personskador och skador på produkten.

Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser)!

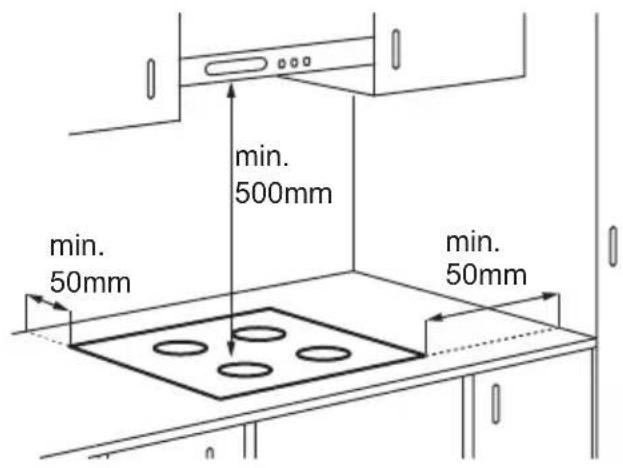

Minsta avstånd till andra apparater och enheter skall observeras!

Installera skydd mot elektriska stötar.
Installera exempelvis alltid lådorna med en skyddsskiva direkt under produkten! Skydda kanterna i arbetsskivans urtag mot fukt med ett lämpligt tätningsmedel!

Täta produkten mot arbetsskivan, så att det inte blir några springor, med ett riktigt tätningsmedel!

Skydda produktens undersida mot ånga och fukt, till exempel från en diskmaskin eller ugn!

Installera inte produkten intill dörrar eller under fönster! Annars kan heta kokkärl slås ned från hållen när dörrar eller fönster öppnas.

⚠ Varning Risk för skador på grund av elektrisk ström. Följ noga instruktionerna om elektriska anslutningar.

• Nätanslutningsplinten är strömförande.
• Gör nätanslutningsplinten strömlös.
• Installera korrekt för att skydda mot elektriska stötar.
• Lösa eller felaktigt anslutna stickkontakter eller eluttag kan orsaka överhettning i kopplingsplinten.
• En behörig elektriker skall installera klämanslutningarna korrekt.
• Dragavlasta nätkabeln.
• Använd en nätkabel av typ H05BB-F Tmax 90 °C (eller högre) för anslutning till en eller två faser.
• Byt ut en skadad nätkabel mot en specialkabel (typ H05BB-F Tmax 90 °C eller högre). Kontakta vår lokala serviceavdelning.

Den elektriska installationen måste förses med en frånskiljare som kan göra produkten strömlös i alla poler med en kontaktseparation på minst 3 mm.

Installationen måste ha korrekta isoleringsanordningar: strömbrytare, säkringar (säkringar av skruvtyp skall tas ur hållaren), jordfelsbrytare och kontaktorer.

Montering

Beskrivning av hällen

1 Enkel kokzon 1200 W
2 Enkel kokzon 1800 W
3 Enkel kokzon 1200 W
4 Kontrollpanel
5 Dubbel kokzon 750 / 2200 W

Beskrivning av kontrollpanelen

Använd touchkontrollerna för att betjäna produkten.

touchkontroll funktion
1	➊	sätter på och stänger av hällen
2	värmelägesdisplay	visar inställt värmeläge eller vilka funktioner som är aktiverade
3	+/-	ökar eller minskar värmelägena
4	➇med indikator	Sätter på och stänger av den yttre zonen

Värmelägesdisplayer

Display Beskrivning
0	Kokzonen är avstängd
1 - 9	Kokzonen är påslagen
E	Ett fel har uppstått
H	En kokzon är fortfarande varm (restvärme)
L	Funktionslås/Barnlås är aktiverat

Display Beskrivning

Automatisk avstängning är aktiverad

Restvärmeindikator

⚠️ Varning ⚡Risk för brännskador på grund av restvärme!

ANVÄNDNING AV PRODUKTEN

På och Av

Tryck på Ⓐ i 1 sekund för att sätta på eller stänga av produkten.

Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• Alla kokzoner är avstängda 0.

• Om ett värmeläge inte ställs in efter att hällen har satts på.

• En touchkontroll är täckt av ett föremål (ett kokkärl, en trasa etc.) längre än 10 sekunder. Ta bort föremålet eller rengör kontrollpanelen.

- Om en kokzon inte stängs av eller om ett värmeläge inte ställs in efter en viss tid. Se tabellen. - tänds.

Automatiska avstängningstider

Värmeläge	1 - 2 -	3 4	5	6 9
Stängs av efter	6 timmar	5 timmar	4 timmar	1,5 timmar

Värmeläge

Tryck på + för att öka värmeläget. Tryck på — för att minska värmeläget. Displayen visar värmeläget. Tryck samtidigt på + och — för att stänga av.

Sätta på / stänga av den yttre zonen

Du kan anpassa den effektiva värmeytan till storleken på kokkärlet.

För att sätta på den yttre zonen, tryck på touchkontrollen Ⓞ. Indikatorn tänds. För att stänga av den yttre zonen, tryck en gång till på touchkontrollen Ⓞ. Indikatorn slocknar.

Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

För att aktivera barnlåset:

• Sätt på hällen med strömbrytaren ①.
  Ställ inte in något värmeläge.

- Tryck samtidigt på — för de båda främre kokzonerna i 4 sekunder. Symbolen 📁 tänds. Stäng av produkten.

För att inaktivera barnlåset:

- Sätt på hällen med strömbrytaren ①. Ställ inte in något värmeläge.

- Tryck samtidigt på — för de båda främre kokzonerna i 4 sekunder. Symbolen Ⓗ tänds. Stäng av produkten.

För att inaktivera barnlåset för ett enstaka tillagningstillfälle:

- Sätt på hällen med strömbrytaren Ⓙ. Symbolen Ⓛ tänds.

- Tryck samtidigt på — för de båda främre kokzonerna i 4 sekunder. Symbolen Ⓓ tänds. Ställ in ett värmeläge inom 10 sekunder. Hällen kan nu användas. När du stänger av hällen med ⏻ aktiveras barnlåset igen.

NYTTIGA ANVISNINGAR OCH TIPS

Kokkärl

- Kokkärlets botten skall vara så tjock och plan som möjligt.

- Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka missfärgning på glaskeramiken.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du sätter på zonen.
• Stäng av kokzonen innan tillagningen är klar för att utnyttja restvärmen.

- Botten på pannor och kokkärl måste vara lika stor som kokzonen.

Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Vär-melä-ge	Använd för: Tid Tips
1 Varmhållning av tillagad mat enligt		önske-mål	Täck över
1-2 Hollandaisesås, smälta: smör, choklad, gelatin		5-25 min	Rör om då och då
1-2 Stanning: fluffiga omeletter, äggstanning 10-40		min	Tillaga med lock
2-3 Småkoka ris och mjölkrätter, värma fär-diglagade rätter		25-50 min	Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rät-ter under tillagningen
3-4 Ångkoka grönsaker, fisk, kött 20-45		minuter	Tillsätt några matskedar vätska
4-5 Koka potatis 20-60		min	Använd max. 1⁄4 liter vatten för 750 gram potatis
4-5 Tillaga större mängder mat, stuvningar och soppor		60-150 min	Upp till 3 l vätska plus ingredienser
6-7 Lätt stekning: schnitzel, cordon bleu, kotletter, kroketter, korv, lever, ägg, pannkakor, munkar		enligt önske-mål	Vänd efter halva tiden
7-8 Hård stekning, potatiskroketter, njur-stek, fransyska		5-15 min	Vänd efter halva tiden
9	Koka stora mängder vatten, koka pasta, bryna kött (gulasch, grytstek) fritera pommes fri-tes

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om de innehåller

stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vida låga temperaturer och att inte bryna mat för hårt.

UNDERHÅLL OCH RENGÖRING

Rengör produkten efter varje användnings- tillfälle.

Använd alltid kokkärl med ren botten.

i Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

Varning Vassa föremål och repande rengöringsmedel skadar produkten. Av säkerhetsskäl får produkten inte rengöras med ång- eller högtryckstvätt.

För att ta bort smuts:

1. – Ta omedelbart bort:smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan snett mot glasytan och för bladet över ytan.

– Avlägsna när produkten är till-räckligt sval:kalkavlagringsringar,

vattenringar, fettstänk, glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.

2. Torka sedan produkten torr med en ren duk.

VAD GÖR JAG OM...

Problem Möjlig orsak och åtgärd
Det går inte att starta eller använda produkten.	Du har tryckt på två eller fler touchkontroller samtidigt. Tryck bara på en touchkontroll.Det finns vatten eller fettstänk på kontrollpanelen. Rengör kontrollpanelenBarnlåset är aktiveratL. Stäng av funktionen. Se avsnittet "Barnlås".Sätt på produkten igen och ställ in värmeläget inom 10 sekunder.
Restvärmeindikatorn tänds inte.	Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund. Kontakta kundtjänst om kokzonen borde vara varm.
Produkten stängs av automatiskt.	Du har täckt överItTa bort det som täcker touchkontrollen.
- tänds.	Den automatiska avstängningen har aktiverats. Stäng av produkten och starta om den igen.Överhettningsskyddet för kokzonen har aktiverats. Stäng av kokzonen och sätt på den igen.
E och en siffra tänds.	Det har uppstått ett fel på produkten.Koppla loss produkten från eluttaget en stund. Slå ifrån säkringen i fastighetens elsystem. Anslut igen. OmE tänds igen ber vi dig kontakta kundtjänst.

Kontakta återförsäljaren eller Kundtjänst om du inte kan avhjälpa problemet med ovanstående förslag. Uppge data från typskylten, koden med tre siffror/bokstäver för glaskeramiken (den sitter i hörnet på hållen) och det felmeddelande som visas.

Om du har hanterat hällen på fel sätt och måste tillkalla en servicetekniker från vår kundtjänst eller din återförsäljare är detta besök inte kostnadsfritt, inte heller under garantitiden. Anvisningar för kundservice och garantivillkor finns i garantihäftet.

MILJÖSKYDD

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala

myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastdelarna är märkta med t.ex. >PE<,>PS<, etc. Kassera förpackningsmaterialen i avsedda behållare på kommunens sopstationer.
