SC2000 - Industriële schrobmachine NILFISK - Gratis gebruiksaanwijzing en handleiding

Producttype	Industriële schrobmachine
Merk	Nilfisk
Model	SC2000
Capaciteit oplossingstank	70 liter
Capaciteit terugwintank	70 liter
Lengte	1270 mm
Breedte met mondstuk	720 mm
Breedte zonder mondstuk	550 mm
Hoogte	1020 mm
Reinigingsbreedte	530 mm
Gewicht zonder accu's	119 kg (standaardmodel)
Maximaal gewicht in bedrijfsklare toestand	342 kg
Voeding	Accu's 24 V (2 x 12 V, 105 Ah Discover)
Werktijd (standaard accu's)	2,5 uur
Rijsnelheid	0 - 6 km/u (variabel)
Borstelmotorvermogen	450 W, 155 omw/min
Vermogen zuigsysteem	310 W, onderdruk 1000 mm H₂O
Normale borsteldruk	15 kg
Borsteldruk met extra druk	30 kg
Maximale helling bij reiniging	15%
Geluidsniveau (ter hoogte van de bestuurder)	68 ±3 dB(A)
Belangrijkste functies	Wassen en drogen van gladde vloeren, EcoFlex-systeem (optioneel), stille zuiging, extra borsteldruk
Onderhoud en reiniging	Dagelijkse reiniging van het mondstuk, de borstel, de tanks, leegmaken van het EcoFlex-systeem, controle van de lamellen
Veiligheid	Noodknop, elektromagnetische rem, antislipsysteem, microschakelaar van de zitting
Onderdelen en repareerbaarheid	Originele Nilfisk-onderdelen aanbevolen, onderhoud door gekwalificeerd personeel, veiligheidszekeringen

Veelgestelde vragen - SC2000 NILFISK

Wat te doen als de machine niet start?

Controleer of de accuconnector is aangesloten, of de accu's zijn opgeladen (minstens één vast segment op het accusymbool) en of de slimme magnetische sleutel is ingebracht. Als het scherm een alarmmelding geeft, raadpleeg dan het hoofdstuk Probleemoplossing.

Hoe laad ik de accu's op?

Plaats de machine op een goed geventileerde plaats. Til de terugwintank op, koppel de accuconnector los en sluit deze aan op de externe lader (24 V) of sluit de ingebouwde lader aan op het net. Controleer bij natte accu's het elektrolytniveau. Niet roken en houd open vuur weg.

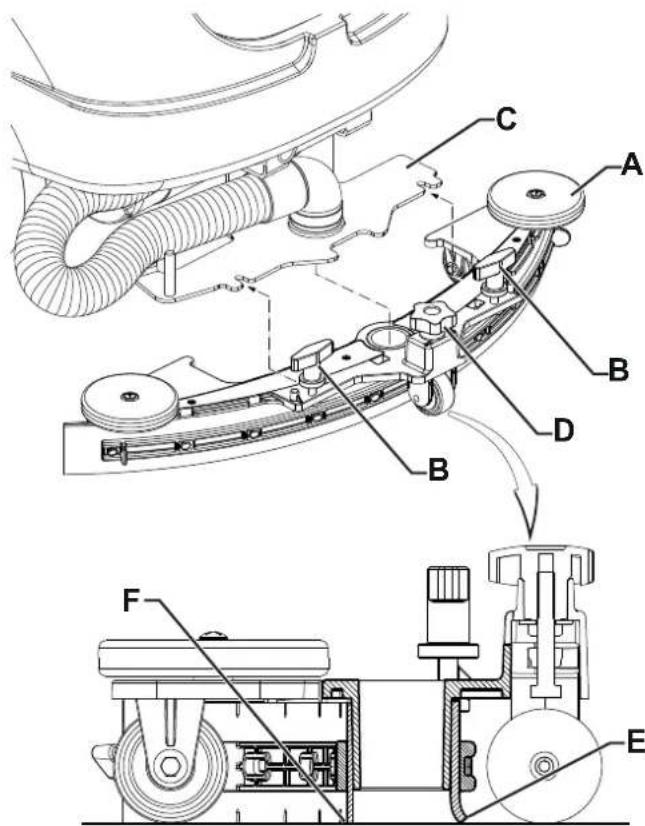

Hoe reinig ik het mondstuk?

Zet de machine uit en verwijder de sleutel. Draai de bevestigingsknoppen los en verwijder het mondstuk. Was het met warm water, vooral de compartimenten en de zuigopening. Controleer de rubberen lamellen en vervang ze als ze versleten of beschadigd zijn.

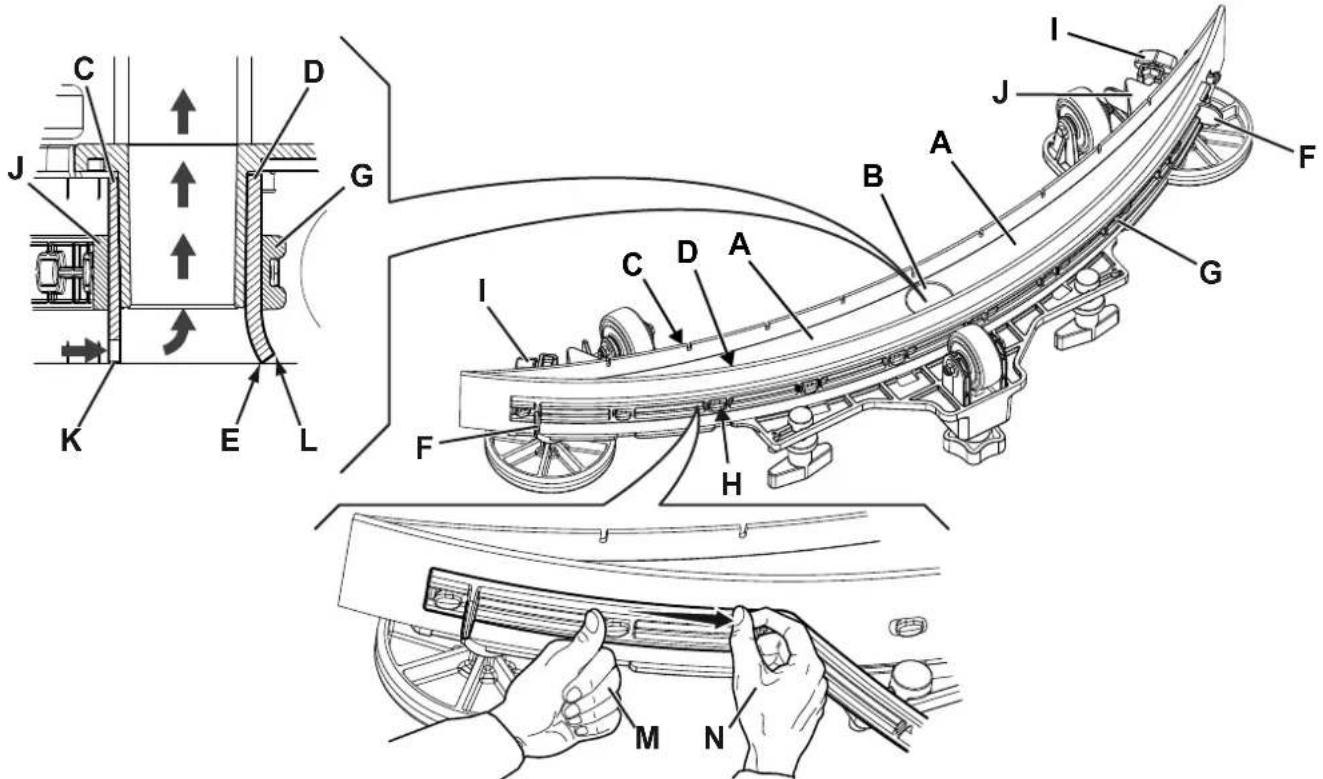

Hoe vervang ik de rubberen lamellen van het mondstuk?

Reinig het mondstuk. Voor de achterste lamelle: maak de elastische band los van de houders en draai of vervang de lamelle. Voor de voorste lamelle: draai de knoppen los en verwijder de borgstrip. Monteer in omgekeerde volgorde en stel de hoogte af met de hendel.

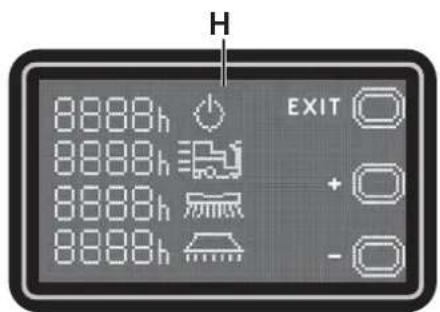

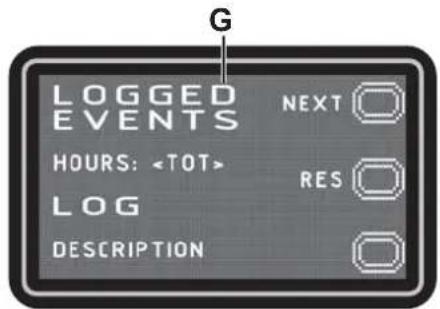

Wat betekent het alarmbericht op het scherm?

De alarmen zijn gecodeerd (bijv. T3, G4, F2). Raadpleeg het hoofdstuk Probleemoplossing. T3 geeft bijvoorbeeld aan dat het pedaal was ingedrukt bij het starten; laat het los. Als het probleem aanhoudt, neem dan contact op met een erkende serviceafdeling.

Hoe gebruik ik het EcoFlex-systeem?

Het EcoFlex-systeem (optioneel) verhoogt tijdelijk het wasvermogen. Bedien de EcoFlex-hendel om een hoger oplossingsdebiet, extra borsteldruk en een hogere reinigingsmiddelconcentratie te activeren. De activering duurt standaard 60 seconden, daarna worden de oorspronkelijke instellingen hersteld.

Hoe leeg ik de tanks?

Na gebruik: leeg de terugwintank via de afvoerslang (26). Voor de oplossingstank: gebruik de niveauslang (16). Spoel de tanks met schoon water. Giet reinigingsmiddelen niet in de afvoer zonder de lokale regelgeving te volgen.

Hoe verplaats ik de machine handmatig?

Ontgrendel de elektromagnetische rem door de hendel (4) in de ontgrendelde stand te zetten. Duw of sleep de machine zonder meer dan 4 km/u. Zet na het verplaatsen de hendel terug in de vergrendelde stand om de rem opnieuw te activeren.

Welk type reinigingsmiddel moet ik gebruiken?

Gebruik uitsluitend vloeibare, laagschuimende en niet-brandbare reinigingsmiddelen die geschikt zijn voor schrobmachines. Volg de verdunningsinstructies op het etiket. De temperatuur van de oplossing mag niet hoger zijn dan 40 °C. Draag handschoenen en beschermende kleding bij het hanteren.

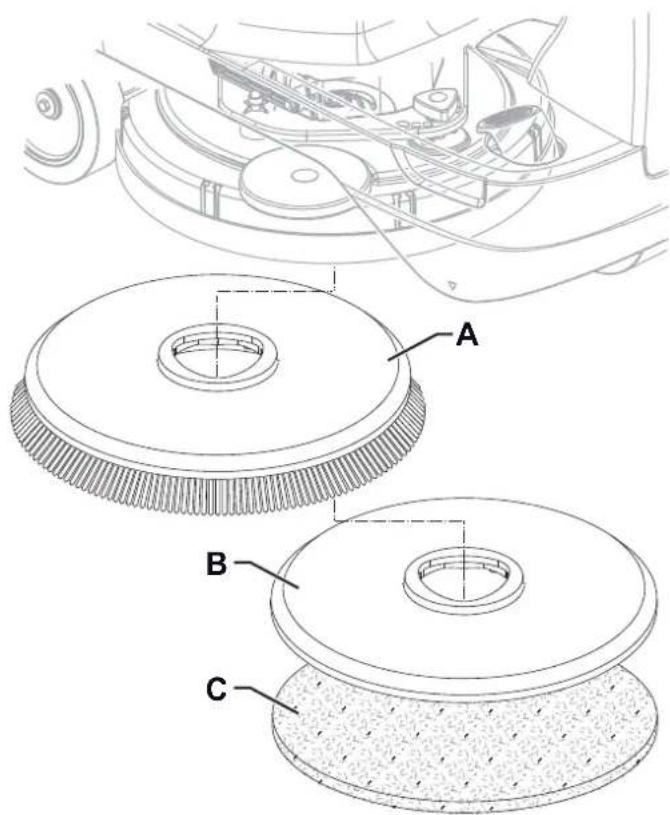

Hoe onderhoud ik de borstel?

Verwijder de borstel na elk gebruik. Reinig hem met water en reinigingsmiddel. Controleer de slijtage van de borstelharen: als ze te veel versleten zijn, vervang dan de borstel. Controleer ook of er geen vreemde voorwerpen (draden, vuil) de rotatie hinderen.

GEBRUIKSAANWIJZING SC2000 NILFISK

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards. Het technische bestand is door de fabrikant samengesteld.

De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

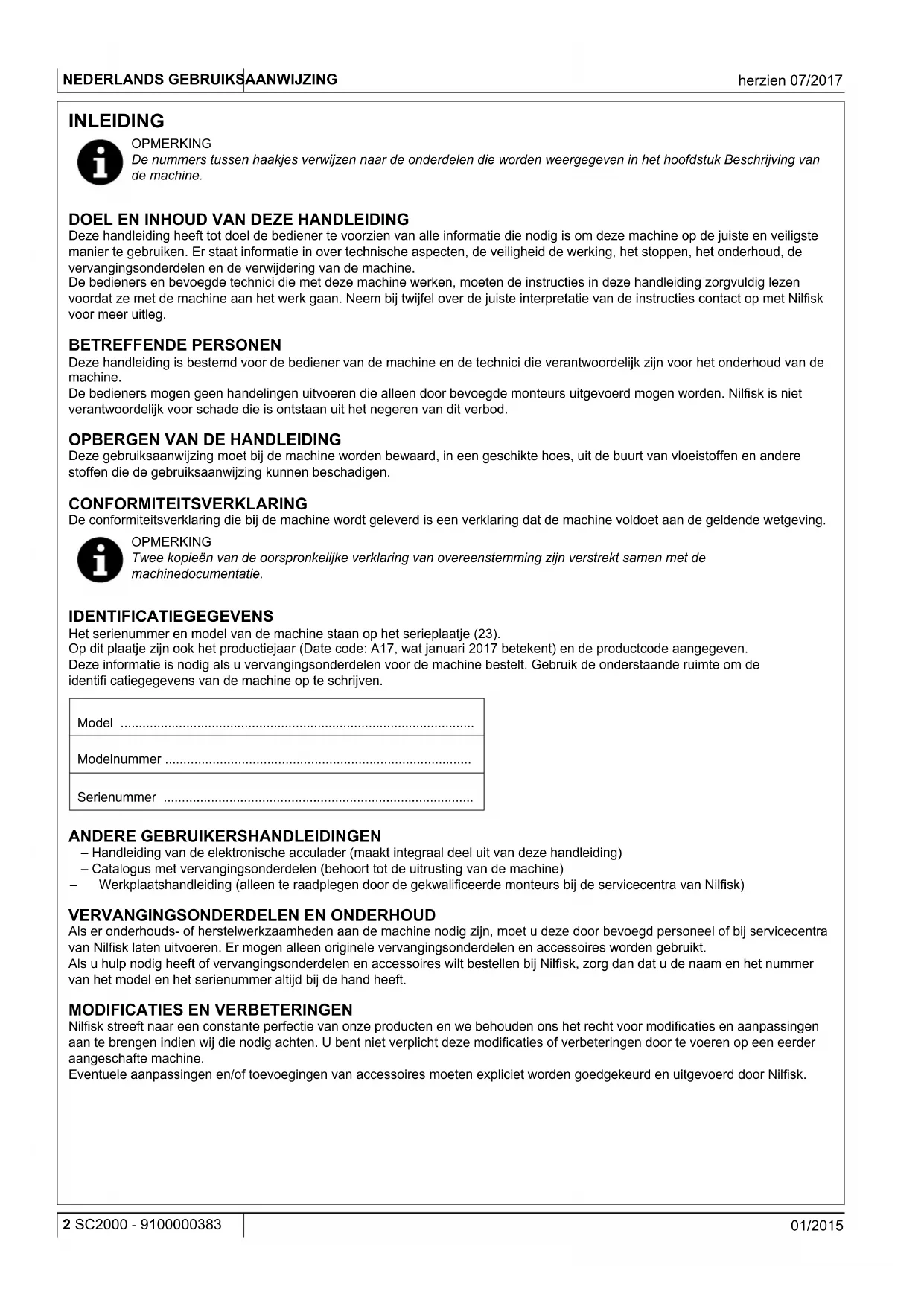

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werking, het stoppen, het onderhoud, de vervangingsonderdelen en de verwijdering van de machine.

De bedieners en bevoegde technici die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilfisk is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

Deze gebruiksaanwijzing moet bij de machine worden bewaard, in een geschikte hoes, uit de buurt van vloeistoffen en andere stoffen die de gebruiksaanwijzing kunnen beschadigen.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het serieplaatje (23).

Op dit plaatje zijn ook het productiejaar (Date code: A17, wat januari 2017 betekent) en de productcode aangegeven.

Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identifi catiegegevens van de machine op te schrijven.

Model

Modelnummer

Serienummer

ANDERE GEBRUIKERSHANDLEIDINGEN

- Handleiding van de elektronische acculader (maakt integraal deel uit van deze handleiding)

– Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine)

- Werkplaatshandleiding (alleen te raadplegen door de gekwalificeerde monteurs bij de servicecentra van Nilfisk)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij servicecentra van Nilfisk laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilfisk, zorg dan dat u de naam en het nummer van het model en het serienummer altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine.

Eventuele aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilfisk.

BEDRIJFSCAPACITEIT

De schroBMachine SC2000 is ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in bedrijfs- en winkelruimten onder veilige omstandigheden. De machine moet door een bevoegde bediener worden gebruikt. De schroBMachine is niet geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen naar voorwaarts en achterwaarts, vóór en achter, rechts en links in deze handleiding zijn vanuit de bediener in zijn rijpositie op de stoel bekeken (12).

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Als de machine handmatig moet worden verplaatst, zie dan het deel 'Duw-/trekbeweging van de machine'.

Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport.

Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controleer altijd of de volgende onderdelen bij uw machine zijn geleverd:

- Technische documentatie:

• Gebruiksaanwijzing Veegmachine
• Handleiding van de elektronische acculader (indien geïnstalleerd)
• Catalogus met vervangingsonderdelen van de schrobmachine

- 2 smeltzekeringen

- 1 accustekker (voor uitvoeringen zonder acculader)

- 2 spieën voor plaatsing van de accu's van 6 V (voor uitvoeringen zonder gemonteerde accu's)

VEILIGHEID

De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan.

Lees alle instructies zorgvuldig door voordat u werkzaamheden aan de machine uitvoert.

LET OP!

Was de machine niet met directe waterstralen of een hogedrukreiniger.

LET OP!

Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan gespecificeerd.

SYMBOLEN IN DE HANDLEIDING

GEVAAR!

Dit symbool geeft een gevaar met mogelijk dodelijk afloop voor de bediener aan.

LET OP!

Dit symbool geeft een mogelijk risico op persoonlijk letsel aan.

WAARSCHUWING!

Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties.

Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door.

OPMERKING

Dit symbool geeft een opmerking aan over de werking van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de gebruiksaanwijzing moet worden geraadpleegd voordat er procedures worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

• De intelligente magnetische sleutel (of startsleutel) moet verwijderd worden en de stekker van de accu's moet losgekoppeld worden, voordat er reinigings- of onderhoudswerkzaamheden worden uitgevoerd, onderdelen worden vervangen of functies worden omgezet.
• Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïnstrueerd over het gebruik ervan.
• Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
• Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door veiligheidssteunen.
• Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig zijn: deze machine is niet geschikt voor het verzamelen van gevaarlijk stof.
• Wanneer er loodaccu's (WET) op de machine zijn gemonteerd, houd vonken, vlammen en rokende materialen dan uit de buurt van de accu's. Bij normaal gebruik van de machine kunnen er explosieve gassen vrij komen.
• Wanneer er loodaccu's (WET) op de machine zijn gemonteerd, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Zet de vuilwatertank water tijdens de volledige oplaadcyclus van de accu's omhoog en voer de handeling alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur.

LET OP!

• Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door.
• De intelligente magnetische sleutel van de machine heeft een ingebouwde magneet. Plaats geen voorwerpen met magnetische strips (creditcards, elektronische sleutels, telefoonkaarten en dergelijke) naast de sleutels. De ingebouwde magneet kan de gegevens die op de magnetische strip zijn geregistreerd beschadigen of wissen.
• Voordat u de acculader gebruikt, moet u controleren of de frequentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
• Gebruik de kabel van de acculader niet om de machine te trekken of te vervoeren en gebruik de kabel niet als handgreep. Zorg dat de kabel van de acculader niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de kabel van de acculader.

- Houd de kabel van de acculader uit de buurt van warme oppervlakken.

- Laad de accu's van de machine niet op als de kabel of stekker van de acculader beschadigd is.

- Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden uitvoert de kabel van de acculader van het stroomnet.

- Tijdens het opladen van de accu's mag er niet gerookt worden.

- Verwijder de intelligente magnetische sleutel (of startsleutel) om gebruik van de machine door niet-bevoegde mensen te voorkomen.

- Wanneer de machine onbeheerd wordt achtergelaten, moet de machine zodanig worden beveiligd dat hij niet kan gaan bewegen.

LET OP!

• Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Gebruik deze machine binnen en onder droge omstandigheden; de machine mag dus niet buiten onder vochtige omstandigheden worden gebruikt of opgeslagen.
• Sluit vóór gebruik van de machine alle deuren en/of kleppen, zoals aangegeven in de gebruiksaanwijzing.
• Deze machine is niet geschikt voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten of door personen met onvoldoende ervaring of kennis die niet onder toezicht staan of geïnstrueerd zijn over het gebruik van de machine door iemand die verantwoordelijk is voor zijn/haar veiligheid.

Kinderen moeten altijd onder toezicht staan om ervoor te zorgen dat ze niet met de machine spelen.

• Let bijzonder goed op wanneer u in de buurt van kinderen aan het werk bent.
• Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfi sk worden aanbevolen.
• Kijk de machine aandachtig na, alvorens deze te gebruiken. Controleer altijd of alle onderdelen correct gemonteerd zijn voor het gebruik. Wanneer de machine niet perfect is gemonteerd, kan er letsel bij personen en schade aan de uitrusting ontstaan.
• Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
• Niet gebruiken voor het reinigen van oppervlakken met een grotere hellingshoek dan aangegeven op de machine.
• Kantel de machine nooit meer dan de hellingsgraad die op de machine is aangegeven om de stabiliteit te kunnen waarborgen.
• Gebruik de machine niet in bijzonder stoffige ruimten.

- Gebruik de machine alleen in voldoende verlichte ruimten.

• Als de machine in de buurt van andere mensen, buiten de bediener zelf, wordt gebruikt, dan moet het zwaailicht (optioneel) worden ingeschakeld.
• Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden.
• Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen.
• Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshouder.
• De temperatuur moet bij gebruik van de machine tussen de 0 °C en +40 °C liggen.
• De temperatuur moet bij opslag van de machine tussen de 0 °C en +40 °C liggen.

- De vochtigheidsgraad moet tussen 30 % en 95 % liggen.

• Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de fl essen.
• Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.
• Gebruik de machine niet als vervoermiddel.
• Laat de borstel/pad niet werken als de machine stilstaat, om schade aan de vloer te voorkomen.

- Gebruik bij brand een poederbrandblusser. Gebruik geen water.

• Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normaal onderhoud.
• Zorg dat er geen voorwerpen door de openingen komen. Wanneer de openingen zijn verstopt, mag de machine niet worden gebruikt. Houd de openingen van de machine vrij van stof, draden, haren of andere vreemde stoffen die de luchtstroom kunnen verminderen.

- Verwijder of verander geen plaatjes van de fabrikant op de machine.

• Wanneer u de machine handmatig wilt verplaatsen, moet u de elektromagnetische rem deblokkeren. Na het handmatig verplaatsen moet de elektromagnetische rem opnieuw worden geactiveerd. Gebruik de machine nooit met de elektromagnetische rem uitgeschakeld.
• Als de machine tijdens onderhoud wordt geduwd (geen accu's, accu's losgekoppeld, etc.), rijd dan nooit harder dan 4 km/u.
• Deze machine is niet geschikt voor gebruik op straat of openbare wegen.
• Let goed op als de machine bij vriestemperaturen wordt verplaatst. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.
• Gebruik borstels en pads die bij de machine worden geleverd of die in de gebruiksaanwijzing worden gespecificeerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen.

- Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.

• Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
• Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd.
• Was de machine niet met directe waterstralen, een hogedrukspuit of bijtende materialen.
• Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

BESCHRIJVING VAN DE MACHINE

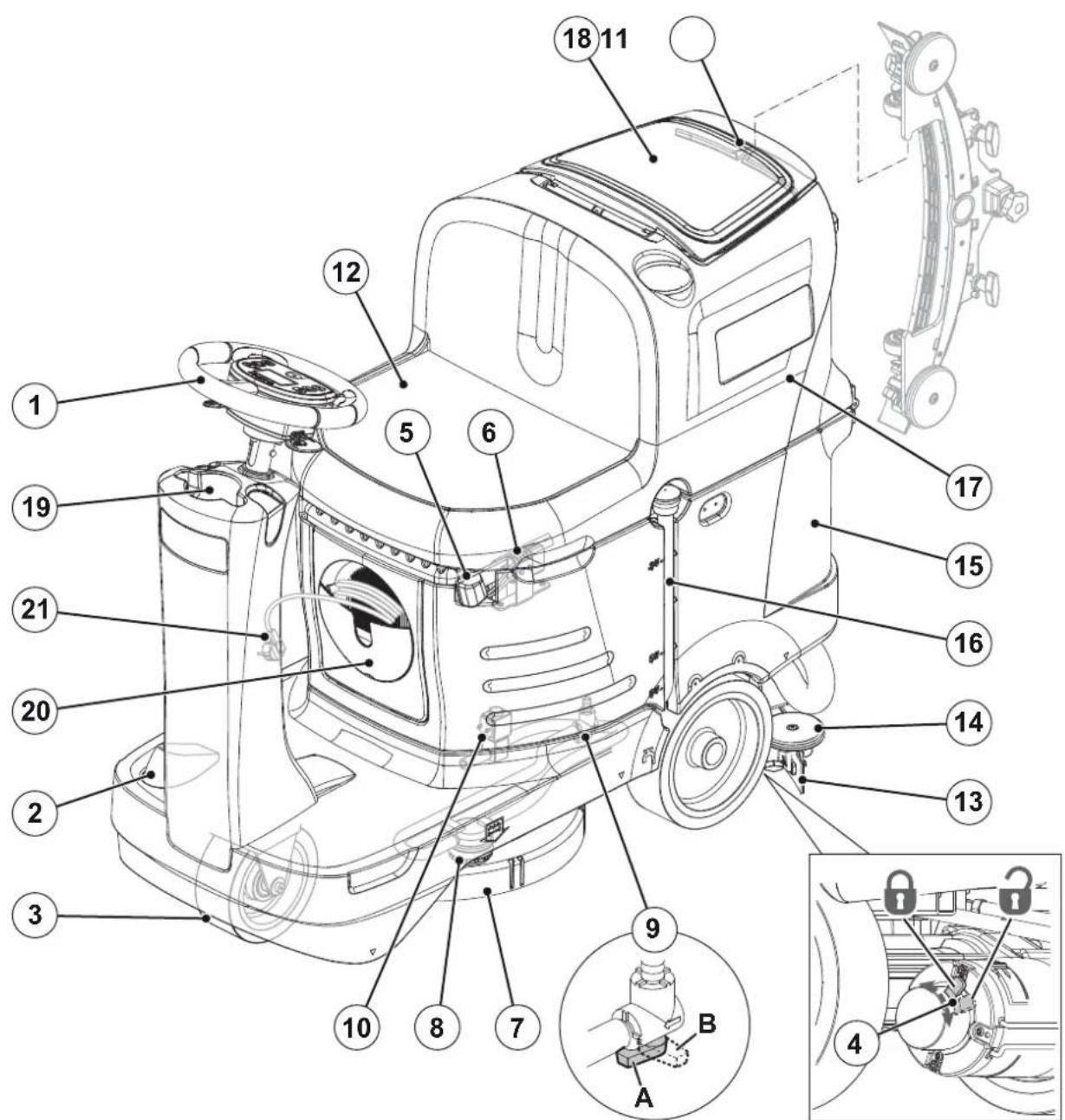

OPBOUW VAN DE MACHINE

1. Stuurwiel met bedieningspaneel (zie het volgende deel)
2. Gaspedaal
3. Sturend voorwiel
4. Deblokkeer-/blokkeerhendel voor de elektromagnetische rem
5. NOODKNOP, alle functies worden onmiddellijk gestopt
6. Accustekker
7. Schrobdek borstelhouder

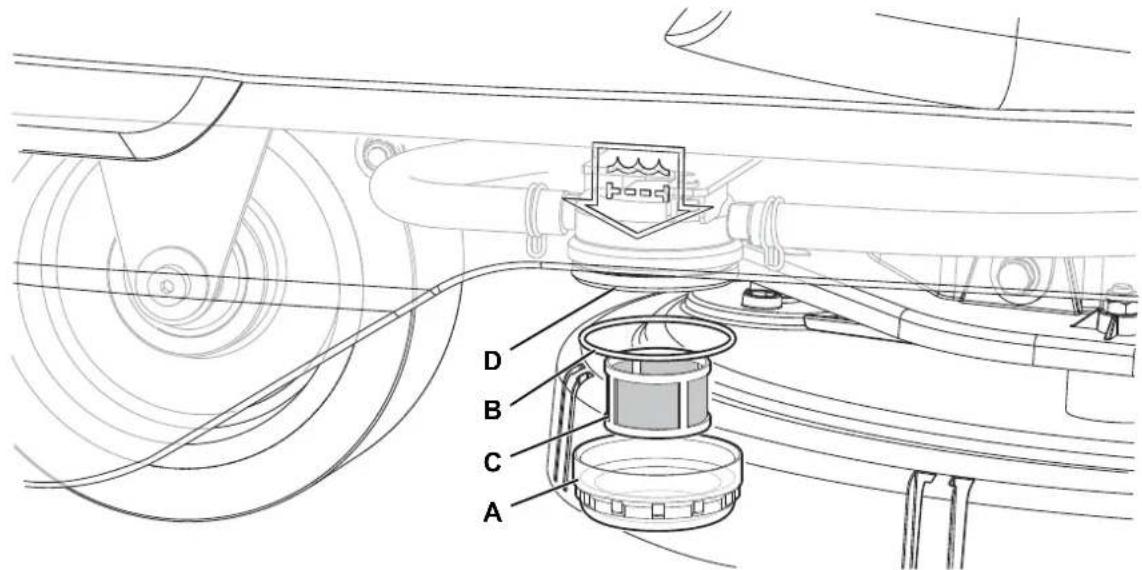

8. Filter voor reinigingsmiddel
9. Kraantje voor reinigingsmiddel

A) Kraantje open

B) Kraantje dicht

1. Magneetklep
2. Haak voor bewaren van de trekker
3. Stoel
4. Trekker
5. Bufferwielen trekker
6. Tank voor reinigingsmiddel
7. Peil- en aftapslang van reinigingsmiddel
8. Kantelbare vuilwatertank
9. Afdekking vuilwatertank
10. Ruimte fl es- en blikjeshouder
11. Opbergvak acculaderkabel en documentenhouder
12. Voedingskabel voor de acculader (*)

(*) Optioneel voor BASIC versie

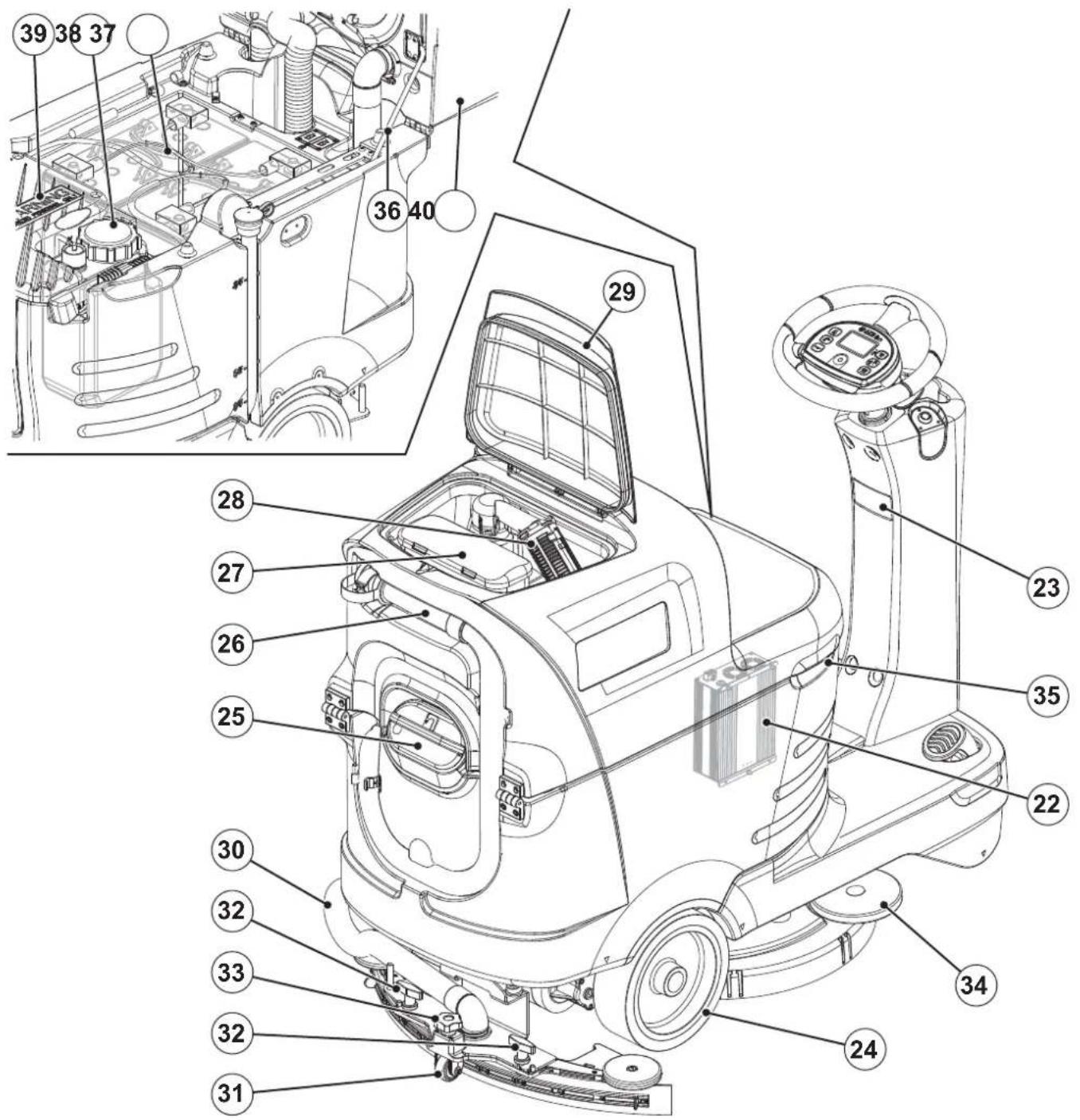

OPBOUW VAN DE MACHINE (vervolg)

1. Acculader (*)
2. Plaatje met serienummer / technische gegevens / conformiteitsmarkering
3. Aangedreven achterwielen
4. Vulmond van de tank voor reinigingsmiddel
5. Uitlaatslang voor vuil water
6. Container met vuilopvangrooster
7. Aanzuigrooster met automatische sluiting en vlotter
8. Geopende afdekking vuilwatertank
9. Aanzuigslang van de trekker

10. Steunwiel trekker

11. Bevestigingswieltjes trekker

12. Stelknop van de trekker
13. Bufferwiel van het schrobdek met borstelhouder
14. Hefhandgreep voor tankeenheid en stoel
15. Steunstang voor tankeenheid en stoel
16. Accu's (*)

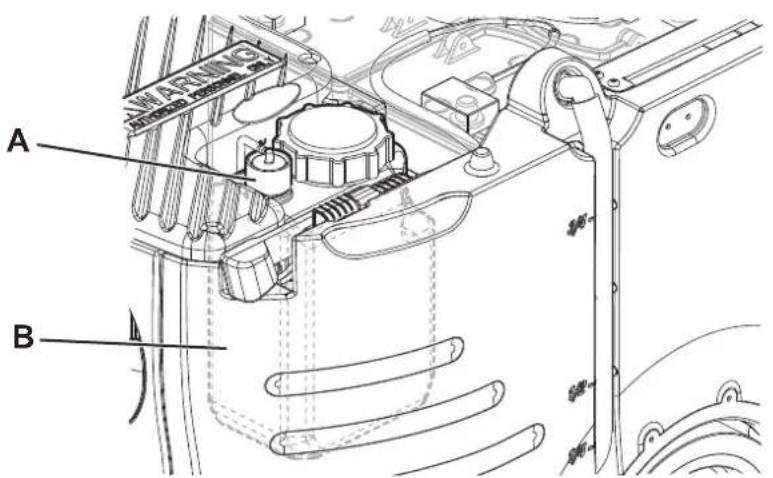

17. Tankje voor EcoFlex reinigingsmiddel (*)
18. Afdekking voor elektronicaruimte
19. Vuilwatertank en tank omhoog

(*) Optioneel voor BASIC versie

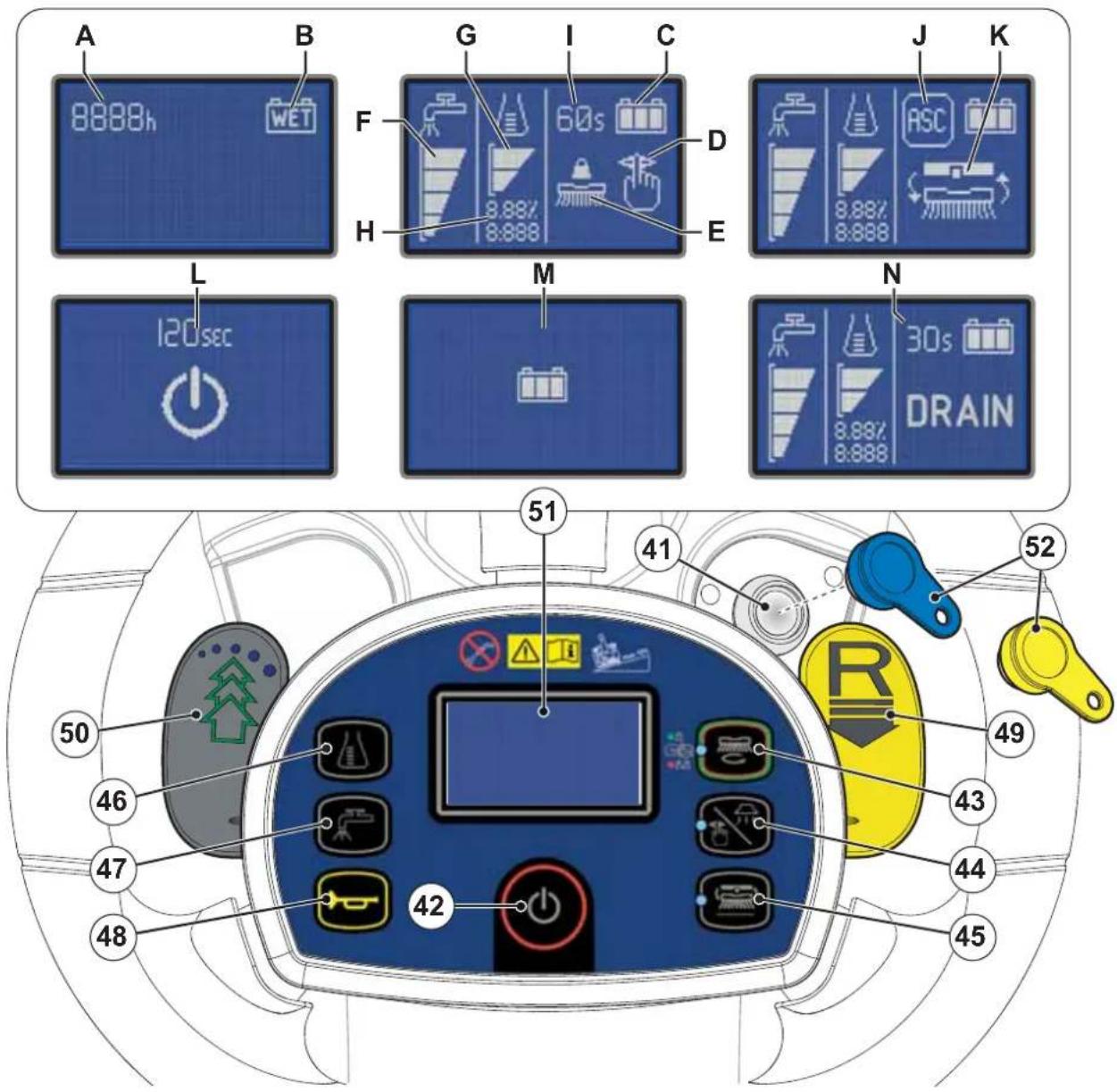

1. Lezer voor intelligente sleutel
2. Knop voor inschakelen/uitschakelen

3. One-Touch™ knop voor wassen/drogen

4. Knipperende groene led - omhoog/omlaag brengen schrobdek borstelhouder
   • Groene led brandt - machine in bedrijf

5. Vast brandende rode led - (een seconde ingedrukt houden) extra borsteldruk

6. Knop voor regelen/uitschakelen aanzuigsysteem:

• Vast brandende led - aanzuigsysteem geactiveerd
45. Knop voor aan-/loskoppelen borstel:
- Knipperende led - systeem geactiveerd
46. Regelknop percentage reinigingsmiddel (*)
47. Regelknop toevoer reinigingsmiddel
48. Knop geluidssignaal
49. Hendel voor inschakelen/uitschakelen achteruitversnelling
50. Hendel voor uitschakeling/inschakeling EcoFlex (*)

1. Display, weergaven:

A) Werkuren
B) Type accu's
C) Laadtoestand van de accu's
D) Aanzuigmodus (standaard / stil)
E) Werkmodus van borstel
F) Hoeveelheid toevoer van reinigingsoplossing
G) Hoeveelheid reinigingsmiddel (*)
H) Percentages reinigingsmiddel in het spoelwater (*)
I) Override-timer van EcoFlex-systeem (*)
J) Regeling antislip
K) Instelling maximum rijsnelheid
L) Timer voor automatische uitschakeling
M) Accu's laden met geïntegreerde acculader (*)
N) Activering spoelen EcoFlex-systeem (*)

1. Intelligente magnetische sleutel

2. Blauw = bedienerssleutel
   • Geel = supervisorsleutel

(*) Optioneel voor BASIC versie

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine:

• Accu's van het type GEL/AGM
• Flexibele vulslang
  – Elektronische acculader
• EcoFlex
• Borstels van andere materialen dan van de standaardborstel
• Zwaailicht
• Pads van ander materiaal dan van de standaardpads
• Bezemsteun
• Verstuivers
• Mand
  – Rubber trekker in andere materialen
  – Sterkere aanzuigmotor
• Usb-poort

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Model SC2000 53 B SC2000 53 B FULL PKG
Inhoud schoonwatertank 70 liter
Inhoud vuilwaterreservoir 70 liter
Lengte machine 1.270 mm
Breedte machine met trekker 720 mm
Breedte machine zonder trekker 550 mm
Hoogte machine 1.020 mm
Ruimte voor U-bocht 1.800 mm
Breedte reinigingsvlak 530 mm
Diameter aangedreven achterwielen 254 mm
Specifieke druk op vloer van aangedreven achterwielen	1,0 N/mm ^2
Diameter van sturend voorwiel	200 mm
Specifieke druk op de vloer van het voorwiel	1,3 N/mm ^2
Diameter borstel/pad	530 / 508 mm
Druk van borstel met extra druk uitgeschakeld	15 kg
Druk van borstel met extra druk ingeschakeld	30 kg
Toevoerwaarden van reinigingsoplossing	0,75 cl/m / 1,5 cl/m / 3,0 cl/m / 2,8 l/min (wanneer gemachtigd)
Percentage reinigingsmiddel systeem EcoFlex	-	0,25 % - 3 %
Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871, EN 60335-2-72) (LpA)	68 ± 3 dB(A)
Geluidsdruk op het oor van de bestuurder bij stille bedrijfswijze (LpA)	62 ± 3 dB(A)
Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA)	84 dB(A)
Trillingsniveau op de arm van de bestuurder (ISO 5349-1, EN 60335-2-72)	3,3 m/s ^2
Trillingsniveau op het lichaam van de bestuurder (ISO 5349-1, EN 60335-2-72)	0,9 m/s ^2
Maximale helling die tijdens het reinigen kan worden overwonnen	15 %
Maximale helling die tijdens de transfer kan worden overwonnen	18 %
Vermogen van motor voor aandrijfsysteem	400 W
Snelheid aandrijving (variabel)	0 - 6 km/h
Vermogen van motor voor aanzuigsysteem	310 W
Druk van circuit van aanzuigsysteem	1.000 mm H _2 O
Vermogen borstelmotor	450 W
Draaisnelheid van borstel	155 toeren/min.
Totaal geabsorbeerd vermogen (*)	620 W
Beveiligingsclassificatie IP	X4
Beveiligingsclassificatie (elektrisch)	III (I voor acculader)
Afmeting accuruimte	350x360x280 mm
Spanning systeem	24V
Standaardaccu's (aantal 2)	-	Discover 12 V - 105 Ah
Acculader	-	100-240 Vac 50-60 Hz, 24 Vdc 13 A
Werkduur (standaardaccu's) (*)	2,5 uur
Gewicht zonder accu's, met lege tanks	119 kg	121 kg
Maximaal gewicht bij rijden (GVW)	342 kg
Transportgewicht	152 kg	228 kg

(*) Waarden onder standaard werkomstandigheden (EN 60335-2-72)

Maximaal toelaatbaar gewicht van de operator

120 kg

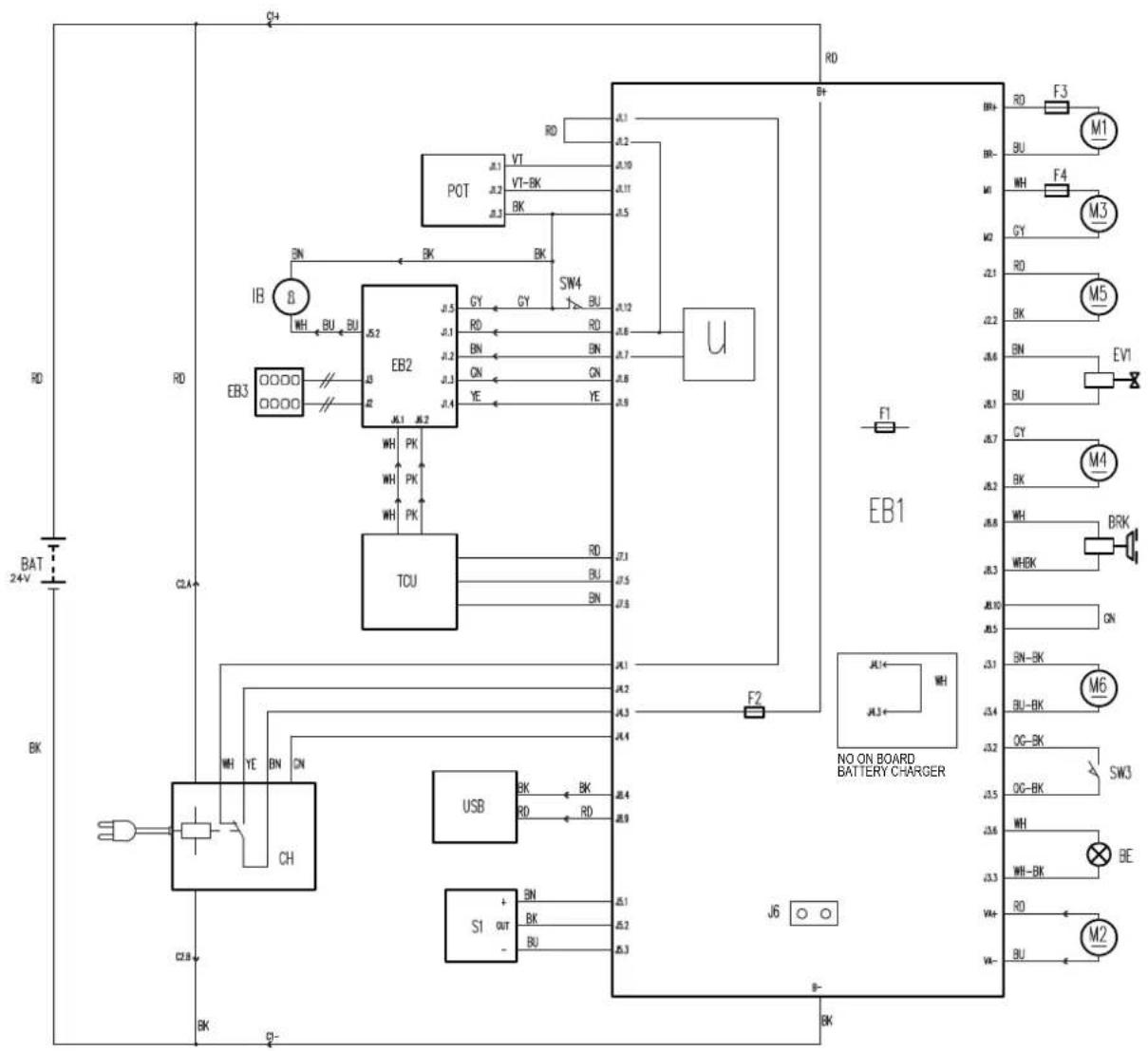

ELEKTRISCH SCHEMA

Legende

BAT Accu's 24 V
BE Zwaailamp (optioneel)
BRK Elektromagnetische rem
C1 Accustekker
C2 Stekker acculader (optioneel)
CH Acculader (optioneel)
EB1 Functiekaart
EB2 Displaykaart
EB3 Dashboardkaart
EV1 Magneetklep
F1 Zekering functiekaart
F2 Zekering signaleringscircuit
F3 Zekering voor motor borstel
F4 Zekering voor aandrijfmotor
IB Intelligente sleutel
M1 Motor voor de borstel
M2 Aanzuigmotor
M3 Aandrijfmotor
M4 EcoFlex-pomp (optioneel)
M5	Motor voor aandrijfmechanisme van schrobdek met borstelhouder

M6 Motor aandrijfmechanisme trekker

POT Potentiometer gaspedaal

S1 Niveausensor reinigingsmiddel

SW3 Microschakelaar stoel

SW4 Sensor regeling antislip

TCU TrackClean (optioneel)

USB USB-poort (optioneel)

Kleurcodering

BK Zwart
BU Blauw
BN Bruin
GN Groen
GY Grijs
OG Oranje
PK Roze
RD Rood
VT Paars
WH	Wit
YE	Geel

P100862

GEBRUIK/WERKING

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende woorden:

GEVAAR!

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen (zie de paragraaf Symbolen op de machine).

Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn.

INTELLIGENTE MAGNETISCHE SLEUTEL

Om de machine te starten moet een intelligente magnetische sleutel (52) worden gebruikt. Het display wordt automatisch ingeschakeld en geeft de aanvraag voor het invoeren van de sleutel weer als op de startknop (42) gedrukt wordt, zonder dat de sleutel in de lezer (41) is aangebracht. Vervolgens gaat het display weer uit.

Er zijn twee verschillende soorten intelligente magnetische sleutels:

1. "Bedienerssleutel" (blauw) voor het wassen/drogen en belangrijke informatie.
2. "Supervisorsleutel" (geel) voor toegang tot de extra functies (zie de paragraaf Supervisorsleutel in het hoofdstuk Onderhoud).

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine kunnen ernstig beschadigd raken als de accu's niet op de juiste manier worden gemonteerd en aangesloten.

De accu's mogen alleen door bevoegd personeel worden gemonteerd.

Controleer voordat u de accu's monteert of ze niet beschadigd zijn.

Wees altijd bijzonder voorzichtig met de accu's.

De machine heeft 2 accu's van 12 V nodig, die volgens het schema aangegeven in Afbeelding 1 zijn aangesloten.

De machine kan op een van de volgende manieren worden geleverd:

Met accu's op de machine gemonteerd, klaar voor gebruik

1. Controleer of de stekker (6) van de accu's is aangesloten.
2. Bij het eerste gebruik van de machine met nieuwe accu's, moet een complete oplaadcyclus van de accu's worden uitgevoerd (zie de procedure in het hoofdstuk Onderhoud).

Zonder accu's

1. Schaf de juiste accu's aan (zie de paragraaf "Technische eigenschappen"). Raadpleeg voor de juiste keuze en montage een gekwalifi ceerde leverancier.
2. Stel de machine in op basis van het gekozen accutype en ga daarbij te werk zoals aangegeven in de paragraaf Servicesleutel in het hoofdstuk Onderhoud.

DE ACCU'S MONTEREN

De accu's monteren

1. Verwijder de bedienerssleutel (52).
2. Ontkoppel de stekker van de accu's door op de noodknop (5) te drukken.

3. Zet de afdekking (18) omhoog en controleer of de vuilwatertank (17) leeg is. Leeg deze anders met de afvoerslang (26).

4. Sluit de afdekking (18).

5. Pak de handgreep (35) vast en breng voorzichtig de vuilwatertank (17) omhoog.

6. De machine wordt in de fabriek uitgerust met voldoende kabels voor aansluiting van 2 accu's van 12 V.

7. Zet voorzichtig de accu's omhoog tot de accuruimte en plaats ze op de juiste manier.

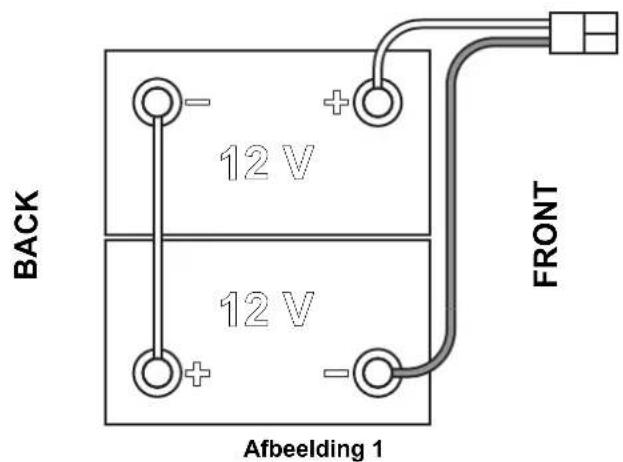

8. Plaats en monteer de accukabels zoals getoond in het schema van Afbeelding 1. Draai vervolgens voorzichtig de moer op elke accuklem vast.

9. Plaats het beschermdopje op elke klem en sluit de stekker van de accu's (6) aan.

10. Haal de steunstang (36) los, pak de handgreep (35) vast en zet voorzichtig de vuilwatertank (17) omlaag.

P100863

Accu's opladen

1. Voer een complete laadcyclus van de accu's uit (zie de procedure in het Hoofdstuk Onderhoud).

VOOR HET STARTEN VAN DE MACHINE

LET OP!

Telkens als u de machine wilt starten of voordat u op de One Touch-knop (43) drukt, moet u eerst controlleren of er geen vreemde voorwerpen tussen het schrobdek en de structuur van de tank zitten die het eventueel omhoog brengen van het schrobdek kunnen belemmeren. Als de machine eerder is uitgeschakeld zonder dat het schrobdek omhoog is gezet, gaat het schrobdek bij het opnieuw starten van de machine automatisch omhoog.

Montage/verwijdering van de borstel of padhouder

Op de machine kan zowel de borstel (A, Afb. 2) als de padhouder (B) met pad (C) worden gemonteerd, afhankelijk van de uit te voeren werkzaamheden.

1. Plaats de borstel (A) of de padhouders (B) onder het schrobdek met borstelhouder (7).
2. Breng de bedienerssleutel (52) aan in de lezer (41) en start de machine met een druk op de knop (42).
3. Druk op de knop One-Touch (43) om het schrobdek op de borstel te laten zakken.
4. Druk op de knop (45) om de borstel aan te koppelen.
5. Als de borstel moet worden verwijderd, moet het schrobdek omhoog worden gebracht met de One-Touch knop (43). Druk vervolgens op de loskoppelknop (45). Wanneer het pictogram (51-K) op het display wordt getoond, moet u wachten totdat de borstel op de vloer valt.

Beschikbare types borstels en handleiding voor toepassing ervan (alleen suggesties)

Modellen 46 GRIT 80 GRIT 180 GRIT	240 GRIT 500	GRIT PROLENE PROLITE UNION MIX
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels
Polijsten:
Rubberen tegels
Marmer
Vinyltegels

Montage van de trekker

1. Monteer de trekker (A, Afb. 3) en bevestig hem met de wieltjes (B) aan de beugel (C).
2. Stel eventueel de trekker met de knop (D) af zodat het achterste rubber (E) en het voorste rubber (F) de vloer raken zoals getoond in de afbeelding.

De tank met reinigingsoplossing vullen

WAARSCHUWING!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine.

LET OP!

Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de fl essen. Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.

OPMERKING

Bij machines voorzien van EcoFlex (optioneel) moet u schoon water in de tank gieten, anders reinigingsmiddel.

1. Controleer of het kraantje van de reinigingsoplossing (9) in de open stand staat (9-A).
2. Wanneer u reinigingsmiddel (15) moet vullen, verwijdert u de dop van de vulmond (25).

(Voor machines zonder EcoFlex-systeem)

1. Vul de tank (15) met een reinigingsoplossing die geschikt is voor de uit te voeren werkzaamheden.
   Vul het reservoir niet volledig. Laat het peil tot enkele centimeters onder de rand staan. Gebruik de peilslang (16) als referentie.
   Houd u aan de verdunningsinstructies op het label van het chemische product dat voor het reinigingsmiddel wordt gebruikt. De temperatuur van de reinigingsoplossing mag niet hoger zijn dan 40 °C.

(Voor machines met EcoFlex-systeem)

1. Vul de tank (15) met schoon water. Gebruik waar aanwezig de flexibele vulslang voor water (optioneel) op de vulmond (25). Vul het reservoir niet volledig. Laat het peil tot enkele centimeters onder de rand staan. Gebruik de peilslang (16) als referentie.
   De temperatuur van het water mag niet hoger zijn dan 40 °C.

Vullen van het tankje met reinigingsmiddel (Voor machines met EcoFlex-systeem)

1. Zet de afdekking (18) omhoog en controleer of de vuilwatertank (17) leeg is. Leeg deze anders met de afvoerslang (26).

2. Sluit de afdekking (18).

3. Pak de handgreep (35) vast en breng voorzichtig de vuilwatertank (17) omhoog.

4. Vul het tankje (38) met een reinigingsmiddel dat geschikt is voor de werkzaamheden (geconcentreerd reinigingsmiddel). Vul het tankje niet volledig met reinigingsmiddel. Laat het peil tot enkele centimeters onder de rand staan.

OPMERKING

Als het systeem nieuw, geleegd voor reiniging, etc. is, moet u wachten totdat de slangen zijn gevuld voordat u de machine in gebruik neemt. U kunt het vullen versnellen door een of meer reinigingscycli van het EcoFlex-systeem uit te voeren (zie de procedure in het hoofdstuk Onderhoud).

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werd beschreven in het vorige deel.
2. Breng de bedienersleutel (52) aan in de lezer (41) en start de machine met een druk op de knop (42).
3. Tijdens de eerste 2 seconden na inschakeling, toont het display (51) de werkuren van de machine (51-A) en het gemonteerde accutype (51-B).

OPMERKING

Controleer de laadtoestand van de accu's.

Wanneer op het display minstens een niet-knipperend segment van het accusymbool (51-C) brandt, is de machine klaar voor gebruik.

Wanneer slechts één knipperend segment van het accusymbool (51-C) blijft branden, is het raadzaam de accu's op te laden (zie procedure in het hoofdstuk Onderhoud).

1. Ga op de werkplek zitten, start de machine met de handen op het stuur (1) en druk op het gaspedaal (2).
   De bewegingssnelheid is instelbaar van nul tot de maximale waarde via de druk op het gaspedaal (2).

2. De rijfunctie vooruit/achteruit wordt geselecteerd met de hendel (49) rechts van het stuurwiel.

OPMERKING

De stoel (12) is uitgerust met een veiligheidssensor waardoor de machine alleen via het pedaal (2) kan worden verplaatst als de bediener op de bestuurdersstoel zit.

OPMERKING

Op de machine is een antislipsysteem [pictogram op display (51-J)] voorzien, dat de snelheid waar nodig tijdens het sturen en bij zijdelings kantelen van de machine begrenst, onafhankelijk van de druk die wordt uitgeoefend op het pedaal.

Deze snelheidsbeperking is geen storing, maar een eigenschap die de stabiliteit en veiligheid van de machine onder alle omstandigheden verhoogt.

WAARSCHUWING!

Bij gebruik van de machine op hellingen moet u voorzichtig en met lage snelheid rijden, vooral op natte of gladde vloeren.

Rijd altijd loodrecht tegen hellingen op.

Om te parkeren op een helling, zet de machine in de parkeerpositie en schakel de machine uit.

Overschrijd nooit de hellingsgraden zoals aangegeven in de paragraaf "Technische kenmerken".

De machine stoppen

1. Stop de voorwaartse beweging van de machine door het gaspedaal (2) los te laten. De machine hoeft niet te worden geblokkeerd als hij stilstaat of is geparkeerd omdat de elektromagnetische rem op de wielen automatisch de machine op de rem zet als het gaspedaal niet is geactiveerd.

2. Schakel de machine uit met een druk op de knop (42) en verwijder de bedienerssleutel (52).

OPMERKING

De machine schakelt zich automatisch uit als ze 10 seconden lang niet wordt gebruikt en de bedienerssleutel (52) niet in de lezer (41) is aangebracht.

OPMERKING

Als de machine ingeschakeld is maar stil staat, wordt zij automatisch na 5 minuten uitgeschakeld.

WAARSCHUWING!

Als u in geval van nood de machine onmiddellijk in welke functie ook moet stoppen, drukt u de knop (5) goed in. Zet de vuilwatertank (17) omhoog en sluit de accustekker (6) weer aan om de werking van de machine te herstellen.

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine zoals werd beschreven in het vorige deel.
2. Druk op de One-touch knop (43) om het schrobdek met borstelhouder (7) en de trekker (13) omlaag te brengen en het wassen en drogen te starten.

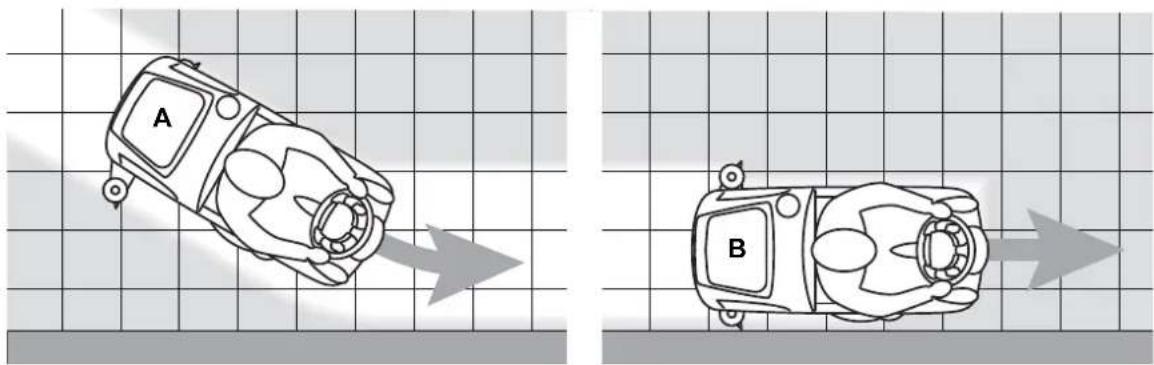

3. Als u met de veegwerkzaamheden wilt beginnen, manoeuvreert u met beide handen op het stuur (1) en drukt u op het gaspedaal (2) om de machine te verplaatsen.

OPMERKING

Op de machine is een beveiligingssysteem aanwezig dat ervoor zorgt dat de borstel en het aanzuigsysteem alleen kunnen werken als de machine rijdt.

1. Regel de toevoer van het reinigingsmiddel door naar behoefte op de knop (47) te drukken, op basis van de uit te voeren reinigingswerkzaamheden.

OPMERKING

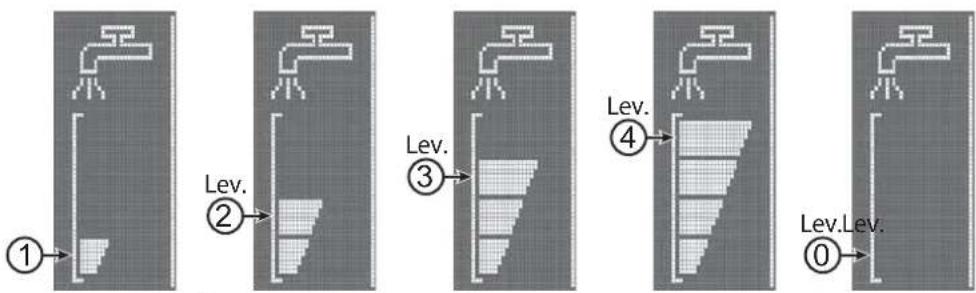

Voor de eerste 3 toevoerniveaus (Afb. 4), wordt de afgegeven hoeveelheid reinigingsoplossing automatisch geregeld op basis van de voorwaartse snelheid van de machine, zodat een constante hoeveelheid per strekkende meter wordt verkregen.

Het niveau 4 (indien ingeschakeld) levert de maximale hoeveelheid reinigingsoplossing, ongeacht de voorwaartse snelheid van de machine (zie, voor het wijzigen van de machtiging, de paragraaf Supervisorsleutel in het hoofdstuk Onderhoud).

Het niveau 0 sluit de toevoer van reinigingsoplossing volledig af.

0,75 cl/m OFF1,5 cl/m 3,0 cl/m 2,8 l/min
Afbeelding 4

P100866

1. Schakel indien nodig het aanzuigsysteem uit door op de knop (44, led uit) te drukken; bedien nogmaals om het weer in te schakelen (led aan). Activeer indien nodig de stille aanzuigfunctie met de knop (44) (pictogram op display 51-D) om het geluid tot een minimum terug te brengen.

OPMERKING

Nilfisk raadt u aan de rechterzijde van de machine eerst richting de muur te laten gaan om de vloer tegen de muur te reinigen/drogen, zoals in afbeelding 5.

1. Als u wilt stoppen met reinigen en drogen, druk op de One-touch knop (43) en wacht totdat het schrobdek met borstelhouder (7) komt. Na 10 seconden wordt ook het aanzuigsysteem uitgeschakeld en gaat de trekker (13) omhoog.

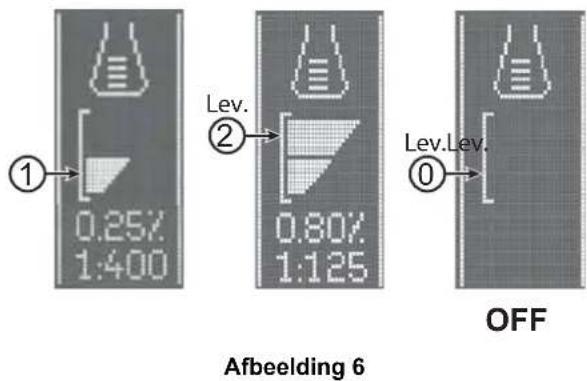

Afstelling van de concentratie van het reinigingsmiddel in het spoelwater

(Voor machines met EcoFlex-systeem)

Het systeem voor het mengen van het reinigingsmiddel met het spoelwater wordt automatisch geactiveerd wanneer de borstel in werking is.

Het percentage reinigingsmiddel toegevoegd aan het spoelwater is ingesteld op niveau 1 (Afb. 6).

Met behulp van knop (46) kan het percentage verhoogd worden naar niveau 2 of ofwel teruggesteld worden naar niveau 0.

De ingestelde percentages worden op het display (51-G) weergegeven.

P100868

EcoFlex-systeem

Gebruik de EcoFlex-hendel (50) wanneer u tijdelijk extra vermogen nodig hebt.

Wanneer het EcoFlex-systeem is geactiveerd, levert de machine meer reinigingsoplossing, wordt de extra borsteldruk geactiveerd en neemt de concentratie van het reinigingsmiddel in de oplossing toe (niveau 2, als eerder niveau 1 is ingesteld - niveau 1, als eerder niveau 0 is ingesteld).

Wanneer u de EcoFlex-hendel (50) weer activeert, worden de oorspronkelijke instellingen weer hersteld (led brandt).

OPMERKING

Wanneer u de hendel (D) niet nog een keer activeert, worden de oorspronkelijke instellingen automatisch na 60 seconden hersteld.

OPMERKING

Alle bovenvermelde waarden met betrekking tot de functies van de toevoer van de reinigingsoplossing en de concentratie van het reinigingsmiddel zijn fabrieksinstellingen.

Zie, voor het wijzigen van de instellingen van de waarden, de paragraaf Supervisorsleutel in het hoofdstuk Onderhoud.

Werken met de functie voor extra druk van de borstel

Als het vuil op de vloer niet gemakkelijk loslaat, kunt u de functie voor extra druk van de borstel gebruiken. Ga daarbij als volgt te werk:

1. Druk op de One-Touch knop (43) om het schrobdek met borstelhouder omlaag te brengen zoals aangegeven in de paragraaf "Starten van de machine".
2. Houd de One-Touch knop (43) langer dan 1 seconde ingedrukt. Het inschakelen van de extra druk wordt aangegeven door de

led die van groen naar rood gaat en door het pictogram op het display (51).

1. Houd de One-Touch knop (43) langer dan 1 seconde ingedrukt om terug te keren naar werken met de normale druk.
2. Als u het schrobdek met borstelhouder omhoog wilt zetten zonder terug te keren naar de normale druk, drukt u de One-Touch knop (43) in en laat u hem meteen weer los.

WAARSCHUWING!

Als de motor van de borstel overbelast wordt omdat vreemde voorwerpen de beweging belemmeren of bij een erg agressieve vloer/borstels, zorgt een beveiligingssysteem ervoor dat de motor stopt.

Als de overbelasting zich voordoet tijdens werkzaamheden met de functie voor extra druk ingeschakeld, dan schakelt het systeem automatisch de functie voor extra druk uit.

Als de overbelasting blijft aanhouden, stopt de borstel.

Als u het werk wilt hervatten nadat de borstel is stopgezet vanwege overbelasting, moet u de machine uitschakelen en weer inschakelen met de knop (42).

Ontlading van de accu's tijdens de werkzaamheden

Wanneer slechts één segment knippert in het accusymbool (51-C), moeten de accu's worden opgeladen. De machine kan namelijk nu nog maar enkele minuten werken (afhankelijk van de eigenschappen van de gebruikte accu's en de uit te voeren werkzaamheden).

Wanneer het accusymbool (51-C) knippert zonder dat er segmenten branden, kan de machine niet meer werken. Na enkele seconden wordt de borstel automatisch gestopt; alleen het aanzuigsysteem en het aandrijfsysteem blijven werken, zodat eventuele natte delen van de vloer kunnen worden gedroogd en de machine naar een plaats kan worden gebracht waar de accu's kunnen worden opgeladen.

WAARSCHUWING!

Als de accu's bijna leeg zijn, mag u niet door blijven werken om schade aan de accu's en een kortere levensduur te voorkomen.

OPMERKING

Als u de aandrijving van de machine niet langer kunt gebruiken om de machine te verplaatsen, zie dan het deel 'Duw-/trekbeweging van de machine'.

DE TANKS LEGEN

Een automatisch sluitsysteem met vlotter (28) zorgt dat het aanzuigsysteem niet meer werkt als de vuilwatertank (17) vol is. Wanneer het aanzuigsysteem wordt gestopt, merkt u dit doordat het geluidsniveau van de motor voor het aanzuigsysteem toeneemt of doordat de vloer niet meer wordt gedroogd.

WAARSCHUWING!

Wanneer het aanzuigsysteem per ongeluk wordt uitgeschakeld (bijvoorbeeld wanneer de vlotter eerder ingrijpt als de machine met een plotselinge beweging wordt stopgezet), kunt u het systeem weer activeren door het met de knop (44) uit te schakelen, de afdekking (18) te openen en te controleren of de vlotter in het rooster (28) is gedaald; sluit daarna de afdekking (18) en start het aanzuigsysteem weer met de knop (44).

Als de vuilwatertank (17) vol is, kunt u de tank als volgt legen.

De vuilwatertank legen

1. Zet het schrobdek met borstelhouder en de trekker omhoog door op de One-touch knop (43) te drukken.
2. Breng de machine naar de aangewezen 'verzamelzone'
3. Schakel de machine uit met de knop (42) en verwijder de bedienerssleutel (52).
4. Maak de vuilwatertank (17) leeg met behulp van de uitlaatslang (26). Vul na de werkzaamheden het reservoir met schoon water.

Tank met reinigingsmiddel legen

1. Voer de voorgaande punten 1 tot en met 3 uit.
2. Maak de tank met reinigingsoplossing (15) leeg met behulp van de peilslang (16). Vul na de werkzaamheden het reservoir met schoon water.

NA GEBRUIK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen uitvoeren voordat u machine achterlaat:

1. Verwijder de borstel zoals in de betreffende paragraaf wordt uitgelegd.
2. Verwijder de bedienerssleutel (52).
3. Leeg de tanks (17) en (15) zoals aangegeven in de vorige paragraaf.
4. Verwijder de trekker (13) en spoel deze met warm water. Open de afdekking van de vuilwatertank (18) en hang de trekker aan de haak van de tank (11).
5. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine moeten worden uitgevoerd (zie het hoofdstuk Onderhoud).
6. Zet de machine op een droge, schone plaats en houd de borstel en de trekker gedemonteerd of omhoog.

DUW-/TREKBEWEGING VAN DE MACHINE

Als het aandrijfsysteem niet kan worden gebruikt (bijvoorbeeld als er geen accu's zijn gemonteerd of als de accu's leeg zijn) en u moet de machine duwen/trekken, deblokkeer dan de elektromagnetische rem door de hendel (4) te verplaatsen.

Zet na de verplaatsing van de machine de hendel (4) weer in de oorspronkelijke stand om de elektromagnetische rem weer in te schakelen.

LET OP!

Wanneer de hendel (4) na de duw-/trekbeweging van de machine niet wordt teruggezet, dan blijft de elektromagnetische rem van de machine inactief.

LET OP!

Schakel de machine nooit in terwijl de hendel (4) in de stand voor geblokkeerde elektromagnetische rem staat. Voor meer veiligheid raden wij u aan de elektromagnetische rem alleen te deblokkeren gedurende de tijd die nodig is om de machine handmatig te verplaatsen.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel Na gebruik van de machine uit.
2. Maak bij de uitvoeringen met EcoFlex-systeem het reinigingsmiddeltankje (38) leeg en reinig het systeem met de spoelcyclus (zie de procedure in het hoofdstuk Onderhoud).
3. Sluit het kraantje voor de reinigingsoplossing (9-B).
4. Druk op de noodknop (5) om de accustekker (6) los te koppelen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

LET OP!

De handelingen moeten worden uitgevoerd op een uitgeschakelde machine met ontkoppelde accu's. Lees echter eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert.

Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

WAARSCHUWING!

Elke keer dat het pictogram Service op het display (51) wordt weergegeven, moet contact worden opgenomen met een erkend Nilfisk servicecentrum voor het normale onderhoud.

In deze handleiding staan na het normale onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures.

De procedures voor de onderhoudswerkzaamheden die niet in het vastgelegde onderhoudsschema staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks Maandelijks Jaarlijks
Accu's opladen
Reiniging van de trekker
Reiniging van de borstel/pad
Reiniging van de tanks, van de bakfi Iter van de vuilwatertank en controle van de pakking van de afdekking
Reiniging en spoeling van het EcoFlex-systeem (optioneel)
Controle van de rubbers van de trekker
Reiniging van het fi Iter van het reinigingsmiddel
Controle van het peil van de vloeistof in de accu's (WET)
Vervanging van de rubbers van de trekker
Controle van de effi ciëntie van de elektromagnetische rem (1)
Controle en reiniging van de ventilatieopeningen van de aandrijfmotor en de motor voor de borstel			(1)
Controle of vervanging van de koolborstels voor de motor van de borstel
Controle of vervanging van de koolborstels van de motor van het aandrijfsysteem

(1) Onderhoud uit te voeren door een bevoegd servicecentrum van Nilfisk.

ACCU'S OPLADEN

OPMERKING

Laad de accu's op wanneer slechts één knipperend segment van het accusymbool (51-C) blijft branden, of na elke werkcyclus.

Houd de accu's altijd opgeladen, omdat de levensduur van de accu's dan langer is.

WAARSCHUWING!

Als de accu's leeg zijn, zorg dan dat ze dat niet te lang leeg blijven, omdat de levensduur van de accu's anders minder wordt.

Controleer minstens een keer per week of de accu's zijn opgeladen.

WAARSCHUWING!

Wanneer u de accu's met een externe acculader gaat opladen, gebruik dan een acculader die geschikt is voor het type accu dat is gemonteerd.

LET OP!

Wanneer er loodaccu's (WET) worden gebruikt, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Laad de accu's alleen op in een goed geventileerde ruimte en ver van open vuur.

Tijdens het opladen van de accu's mag er niet gerookt worden.

Laat de vuilwatertank opgeheven tijdens de volledige oplaadcyclus van de accu's.

LET OP!

Let tijdens het opladen van loodaccu's (WET) goed op dat er geen vloeistof uit de accu's loopt. Deze vloeistof is corrosief. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

1. Zet de machine op een plaats waar de accu's kunnen worden opgeladen.
2. Controleer of de machine is uitgeschakeld en de bedienerssleutel (52) is verwijderd.
3. Zet de afdekking (29) omhoog en controleer of de vuilwatertank (17) leeg is. Leeg deze anders met de afvoerslang (26).
4. Sluit de afdekking (18).
5. Pak de handgreep (35) vast en breng voorzichtig de vuilwatertank (17) omhoog.
6. (Alleen voor accu's van het type WET) Controleer het elektrolytpeil van de accu's. Draai indien nodig de doppen los en vul bij. Sluit de doppen na het bijvullen van het niveau en reinig indien nodig de bovenkant van de accu's.

Accu's met externe acculader opladen

1. Controleer of de externe acculader geschikt is aan de hand van de betreffende handleiding. De nominale spanning van de acculader moet gelijk zijn aan 24 V.
2. Ontkoppel de stekker van de accu's (6) en sluit deze op de externe acculader aan.
3. Sluit de acculader aan op het stroomnet.
4. Na het opladen ontkoppelt u de acculader van het stroomnet en haalt u de stekker (6) los.
5. Sluit de stekker van de accu's (9) op de vaste aansluiting op de machine aan.
6. Haal de steunstang (36) los, pak de handgreep (35) vast en zet voorzichtig de vuilwatertank (17) omlaag.

LET OP!

Sluit de externe acculader nooit aan op het deel van de stekker dat op de machine is bevestigd. Het elektronische systeem kan onherstelbaar beschadigd raken.

Accu's met geïntegreerde acculader opladen op de machine

1. Sluit de stekker van de acculader (21) aan op het stroomnet [de spanning en frequentie van het net moeten overeenkomen met de waarden van de acculader, zie het plaatje op de machine].

OPMERKING

Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld.

Wanneer het eerste of het tweede segment (vanaf links) van het accusymbool (51-M) knippert, betekent dit dat de acculader de accu's aan het opladen is.

Wanneer het derde segment (vanaf links) van het accusymbool (51-M) knippert, betekent dit dat de acculader de accu's bijna opgeladen heeft.

1. Wanneer alle segmenten van het accu-symbol (51-M) vast branden, is de oplaadcyclus van de accu's voltooid.
2. Ontkoppel de stekker van de kabel van de acculader (21) van het stroomnet en doe deze in zijn opbergvak (20).
3. Haal de steunstang (36) los, pak de handgreep (35) vast en zet voorzichtig de vuilwatertank (17) omlaag.
4. De machine is nu klaar voor gebruik.

OPMERKING

Zie voor meer informatie over de werking van de acculader (22) de betreffende handleiding.

SUPERVISORSLEUTEL (geel)

Met de (gele) supervisorsleutel kan men extra informatie over bepaalde werkingsparameters van de machine controleren en bepaalde instellingen wijzigen om deze aan specifieke behoeften aan te passen.

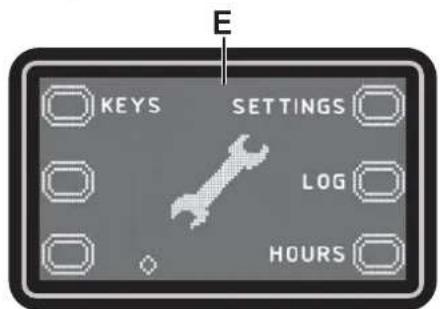

Hoofdscherm (E, Afb. 7)

1. Breng de (gele) supervisorsleutel i.p.v. de (blauwe) bedienersleutel aan in de lezer (41) en druk op de knop (42) om het hoofdscherm op het display te openen.
2. Druk op de knop (A) om de instellingen van de machine te wijzigen (zie de paragraaf Instellingenscherm van de machine).
3. Druk op de knop (B) om eventueel opgeslagen alarmen van de machine te controleren (zie de paragraaf Alarmgeheugenscherm).
4. Druk op de knop (C) om de werkuren van de machine te controleren (zie de paragraaf Urentellerscherm).
5. Open het menu voor het beheer van bedienerssleutels met een druk op de knop (D) (zie de paragraaf Beheerscherm bedienerssleutels).

Instellingenscherm van de machine (F, Afb. 7)

Met deze functie kan de waarde van de parameters beschreven in de volgende parametertabel aangepast worden.

1. Druk op de knop (B) om de waarde van de huidige parameter te verhogen. Druk op de knop (C) om de waarde van de huidige parameter te verlagen.
2. Druk op de knop (A) om naar de volgende parameter te gaan.
3. Houd de knop (A) langer dan 1 seconde ingedrukt om terug te keren naar het hoofdscherm.

TABEL VAN PARAMETERS DIE GEWIJZIGD KUNNEN WORDEN Waarden
Code Beschrijving Minimum Fabrieksinstelling Maximum
CHM1	Concentratiepercentage van het reinigingsmiddel niveau 1	0,25 % (1:400)	0,25 % (1:400)	3 % (1:33)
CHM2	Concentratiepercentage van het reinigingsmiddel niveau 2	0,25 % (1:400)	0.80 % (1:125)	3 % (1:33)
P1/P3	Toevoer oplossing niveau 1 in verhouding tot niveau 3 (toevoer afhankelijk van de snelheid)	0 %	25 %	100 %
P2/P3	Toevoer oplossing niveau 2 in verhouding tot niveau 3 (toevoer afhankelijk van de snelheid)	0 %	50 %	100 %
P3	Toevoer oplossing niveau 3 (toevoer op basis van de snelheid)	1,0 cl/m	3,0 cl/m	5,0 cl/m
P4	Machtiging niveau 4 (2,8 l/min ongeacht de snelheid)	OFF	OFF	ON
SPT	Timer EcoFlex-functie	0 (niet gemachtigd)	60 sec.	300 sec.
XPRES	Machtiging extra druk schrobdek	OFF	ON	ON
FVMAX	Maximum snelheid voorwaarts rijden	10 %	100 %	100 %
RVMAX	Maximum snelheid achterwaarts rijden	10 %	40 %	50 %
WSMIN	Minimale werksnelheid	10 %	25 %	100 %
WSMAX	Maximale werksnelheid	10 %	100 %	100 %
BRK	Vertraging inschakeling elektromagnetische rem	0 sec.	1 sec.	5 sec.
BAT (**)	Gemonteerd accutype (zie tabel)	0	1	5
TOFF	Automatische uitschakeltijd	0 (niet gemachtigd)	300 sec.	600 sec.
BRGH	Contrast van display	5	15	50
VRID	Ingesteld op stille stand	1	1	5
RPM (*)	Activeringsdrempel beperkt aantal toeren van borstel	5	9	20
RESET	Herstel van alle parameters naar de waarden van de fabrieksinstellingen	OFF	OFF	ON

(*) Verhoog de waarde van deze parameter om het aantal toeren van de borstelmotor te verlagen binnen een ruimer bereik van toepassingen en omgekeerd.

(**) Stel, zoals beschreven in het hoofdstuk Gebruik/werking, en op basis van het accutype dat men wenste te monteren, de machine en de geïntegreerde acculader (indien aanwezig) in door de BAT-parameter overeenkomstig de volgende tabel te wijzigen:

Gemonteerd accutype Waarde
WET Accu's met vloeibaar	zuur 0
GEL / AGM GEL-accu's of	algemene AGM-accu's 1
GEL DISCOVER GEL-accu's of het merk DISCOVER		2
GEL OPTIMA GEL-accu's of het merk OPTIMATM 3
GEL EXIDE GEL-accu's of het merk EXIDE	/SONNENSHINE 4
GEL FULLRIVER GEL-accu's of het merk FULLRIVER		5

Alarmgeheugenscherm (G, Afb. 8)

Met deze functie kan gecontroleerd worden of de machine eventueel alarmen heeft opgeslagen.

Gebruik deze functie uitsluitend met ondersteuning van het Nilfisk servicecentrum om eventuele werkingsproblemen op te lossen.

Druk herhaaldelijk op de knop (A) om naar het hoofdscherm (E, Afb. 7) terug te keren.

Via deze functie kan het totale aantal werkuren van elk subsysteem van de machine gecontroleerd worden:

– Urenteller TOTAAL (totale tijd van inschakeling van de machine)
- Urenteller AANDRIJVING (gebruikstijd van het aandrijfsysteem)
- Urenteller BORSTEL (gebruikstijd van het draaisysteem van de borstel)
- Urenteller AANZUIGSYSTEEM (gebruikstijd van het aanzuigsysteem)

Druk op de knop (A) om naar het hoofdscherm (E, Afb. 7) terug te keren.

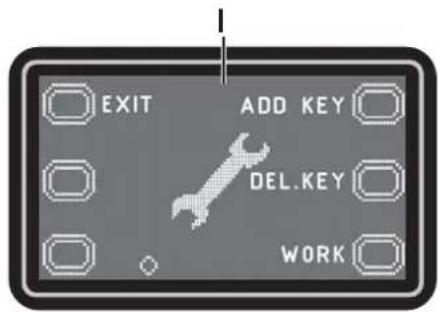

Met deze functie kan bepaald worden op de machine met een willekeurige bedienersleutel (fabrieksinstelling) of uitsluitend met een of meer specifieke bedienersleutels kan worden gebruikt.

Afbeelding 10

P100871

- Identificatie van een specifieke bedienerssleutel die voor de machine moet worden gebruikt:

1. Verwijder de supervisorsleutel (indien aanwezig) uit de lezer.

2. Breng de bedienersleutel aan in de lezer en druk op de knop (A).

- Verwijdering van een specifieke bedienerssleutel uit de lijst met bedienerssleutels die voor de machine kunnen worden gebruikt:

1. Verwijder de supervisorsleutel (indien aanwezig) uit de lezer.

2. Breng de bedienersleutel aan in de lezer en druk op de knop (B).

- Terugkeren naar de fabrieksinstelling (elke bedienerssleutel kan voor de machine worden gebruikt):

1. Verwijder de supervisorsleutel (indien aanwezig) uit de lezer.

2. Druk op de knop (B).

3. Bevestig de handeling met een druk op de knop (A).

Druk op de knop (C) om naar het bedienersscherm terug te keren.

Druk op de knop (D) om naar het hoofdscherm (E, Afb. 7) terug te keren.

REINIGING VAN DE TREKKER

OPMERKING

De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat zijn.

WAARSCHUWING!

Wij raden u aan werkhandschoenen te dragen als u de trekker reinigt omdat er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. Controleer of de machine is uitgeschakeld en de bedienerssleutel (52) is verwijderd.
3. Draai de wieltjes (32) los en verwijder de trekker (13).
4. Spoel en reinig de trekker. Reinig met name de vuiltjes en troep uit de ruimten (A, Afb. 11) en uit de opening (B). Controleer of de voorste rubber (C) en de achterste rubber (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is, moeten ze worden vervangen zoals aangegeven in de volgende paragraaf.
5. Monteer de trekker weer in de omgekeerde volgorde van demontage.

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

1. Reinig de trekker zoals in de vorige paragraaf is beschreven.

2. Controleer of de voorste rubber (C, Afb. 11) en de achterste rubber (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is, moeten ze worden vervangen zoals aangegeven in de volgende paragraaf. Controleer ook of de voorste rand (E) van de achterste rubber niet is versleten. Als dat wel het geval is, kan de rubber worden omgedraaid zodat een van de andere drie randen die nog heel zijn gebruikt kunnen worden. Als de andere randen ook zijn versleten, moet u de rubber vervangen. Dat doet u als volgt:

3. Maak met behulp van het lipje (F) de elastische band (G) los en verwijder hem uit de borgen (H). Vervang vervolgens de achterste rubber (D) of keer hem om.

4. Monteer de rubber weer in de omgekeerde volgorde van demontage. Bevestig de elastische band (G) aan één zijde aan de borgen (H). Zet de band aan één borg per keer vast door de band voor de borg met een hand te blokkeren (M) en met de andere hand aan te trekken (N) om de bevestiging te vereenvoudigen.
5. Draai de wieltjes (I) los en verwijder de bevestigingsband (J). Vervang vervolgens de voorste rubber (C) of keer hem om.

6. Monteer de rubber weer in de omgekeerde volgorde van demontage.

7. Monteer de trekker (13) en draai de wieltjes (32) vast.

8. Laat de trekker op de vloer zakken om de hoogte van de rubbers als volgt te controleren:

9. Controleer of de rand (K) van de voorste rubber (C) en de rand (L) van de achterste rubber (D) zoals getoond in de afbeelding op de vloer rusten.

10. Gebruik voor het afstellen de knop (33).

Wij raden u aan werkhandschoenen te dragen als u de borstel reinigt omdat er vuil aan kan blijven hangen.

1. Verwijder de borstel uit de machine zoals aangegeven in het hoofdstuk Gebruik/werking.
2. Reinig en spoel de borstel met water en reinigingsmiddel.
3. Controleer of de haren heel en niet overmatig versleten zijn. Anders moet de borstel worden vervangen.

REINIGING VAN DE VUILWATERTANK

1. Breng de machine naar de aangewezen 'verzamelzone'.
2. Controleer of de machine is uitgeschakeld en de bedienerssleutel (52) is verwijderd.
3. Breng de afdekking (18) omhoog.
4. Reinig en was de binnenkant van de tank (17) en de afdekking met schoon water.
5. Voer het water af uit de tank met de slang (26).

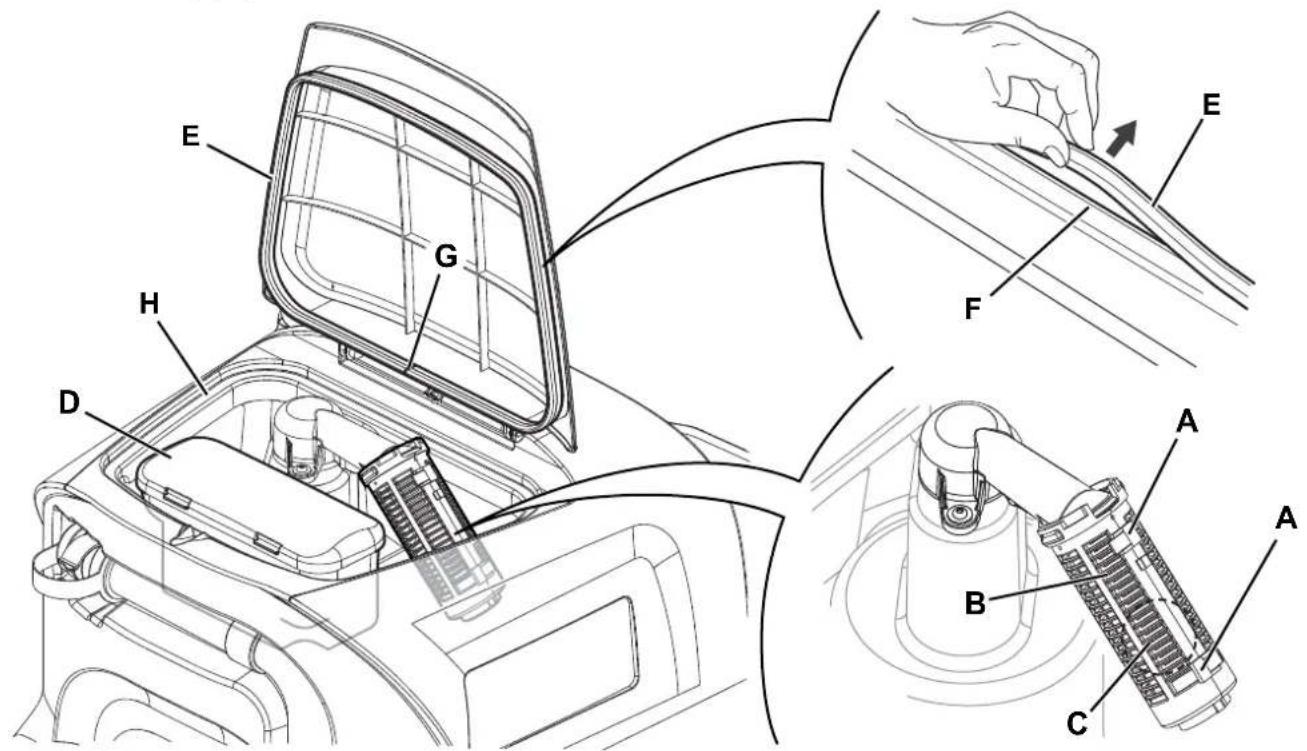

6. Reinig het aanzuigrooster (28), koppel de houders (A, Afb. 12) los, open het rooster (B) en neem de vlotter (C); reinig deze daarna zorgvuldig en plaats terug.
7. Demonteer de verzamelbak voor grof vuil (D) en open het deksel ervan. Reinig de bak zorgvuldig en monteer hem weer op de aanzuigslang.
8. Controleer of de pakking (E) van de afdekking van de tank heel is.

OPMERKING

De pakking (E) zorgt dat er voldoende onderdruk wordt opgebouwd in de tank. Dat is nodig om het vuile water naar binnen te zuigen.

Vervang indien nodig de pakking (E) door deze uit zijn zitting (F) te halen. Als u de nieuwe pakking monteert, moet u de bevestiging (G) in het onderste deel plaatsen zoals in de afbeelding.

1. Controleer of ook alle oppervlakken (H) waarmee de pakking (E) contact maakt onbeschadigd en schoon zijn, en geschikt voor bevestiging van de pakking zelf.
2. Sluit de afdekking (18).

1. Zet de machine op een vlakke ondergrond.
2. Controleer of de machine is uitgeschakeld en de bedienerssleutel (52) is verwijderd.
3. Sluit het kraantje voor de reinigingsoplossing (9). Het kraantje is gesloten als het in de stand (9-B) en geopend als het in de stand (9-A) staat.
4. Verwijder de transparante afdekking (A, Afb. 13), neem de pakking (B) en verwijder het filterrooster (C). Was en spoel ze met schoon water en monteer ze vervolgens zorgvuldig op de filterhouder (D).
5. Open het kraantje (9-A).

Afbeelding 13

P100874

REINIGING VAN HET REINIGINGSMIDDELTANKJE

(Voor machines met EcoFlex-systeem)

Reinig het tankje met reinigingsmiddel (38) en ga daarbij als volgt te werk.

1. Breng de machine naar de aangewezen 'verzamelzone'.
2. Controleer of de machine is uitgeschakeld en de bedienerssleutel (52) is verwijderd.
3. Zet de afdekking (29) omhoog en controleer of de vuilwatertank (17) leeg is. Leeg deze anders met de afvoerslang (26).
4. Sluit de afdekking (18).
5. Pak de handgreep (35) vast en breng voorzichtig de vuilwatertank (17) omhoog.
6. Draai de dop (A, Afb. 14) van het reinigingsmiddeltankje (B) los.
7. Verwijder het tankje.
8. Spoel en was het tankje met schoon water in de hiervoor aangewezen 'verwijderingzone'.
9. Plaats het reinigingsmiddeltankje (B) in zijn vak zoals getoond op de afbeelding en breng de dop (A) weer aan.
10. Als het reinigingsmiddeltankje is geleegd, moet u mogelijk het EcoFlex-systeem spoelen (zie hiervoor de procedure in de volgende paragraaf).

Afbeelding 14

P100875

SPOELEN ECOFLEX-SYSTEEM

(Voor machines met EcoFlex-systeem)

Reinig het reinigingsmiddeltankje zoals aangegeven in de vorige paragraaf.

U kunt de resten reinigingsmiddel die in de slangen en in de reinigingsmiddelpomp achterblijven als volgt verwijderen.

1. Breng de bedienerssleutel (52) aan in de lezer (41) en start de machine met een druk op de knop (42).
2. Controleer of ten minste één segment van de indicator van de hoeveelheid reinigingsmiddel (50-G) op het display brandt.
3. Druk gelijktijdig op de knoppen (46) en (47) totdat op het display het scherm (50-N) verschijnt (na circa 5 seconden).
4. Laat de knoppen (46) en (47) los en wacht tot de terugtelling op het display is voltooid en het aanzuigsysteem wordt bediend.
5. Zuig de resten van het reinigingsmiddel op die op de vloer zijn achtergebleven.
6. Schakel de machine uit met de knop (42) en verwijder de bedienerssleutel (52).
7. Zet de vuilwatertank (17) omhoog en controleer of de slang van het reinigingsmiddeltankje (38) leeg is; herhaal anders de punten 3 tot en met 7.

OPMERKING

De spoelcyclus, waarbij de resten reinigingsmiddel worden verwijderd, duurt ongeveer 30 seconden. Daarna wordt automatisch de aanzuigfunctie ingeschakeld.

Het spoelen kan ook worden uitgevoerd met reinigingsmiddeltankje (38) vol water, zodat het systeem grondig wordt gespoeld.

Het is handig om deze spoelhandeling uit te voeren als het EcoFlex-systeem erg vuil/aangekoekt is na een lange periode van stilstand of als de machine lange tijd niet is gereinigd.

Het systeem kan ook worden gespoeld om het vullen van de opvoerslang van het reinigingsmiddel te versnellen als het tankje (38) vol en het systeem nog leeg is.

Het spoelen kan eventueel meerdere keren achter elkaar worden uitgevoerd.

CONTROLE/VERVANGING VAN DE ZEKERINGEN

OPMERKING

Alle elektrische circuits van de machine worden beschermd door zelfherstellende elektronische mechanismen. De veiligheidszekeringen grijpen alleen in bij ernstige problemen.

We raden u aan de zekeringen alleen door gekwalificeerd personeel te laten vervangen.

Zie de werkplaatshandleiding die bij de Nilfisk-leveranciers verkrijgbaar zijn.

VEILIGHEIDSFUNCTIES

De machine is voorzien van de volgende veiligheidsfuncties.

NOODKNOP

De noodknop (5) bevindt zich in een gemakkelijk toegankelijke positie voor de bediener. Deze moet stevig worden ingedrukt als alle functies van de machine meteen moeten worden gestopt.

Zet de vuilwatertank (17) omhoog en sluit de accustekker (6) weer aan om de werking van de machine te herstellen.

ANTISLIPSYSTEEM

Dit systeem verlaagt waar nodig de snelheid tijdens het sturen en als de machine met een bepaalde veiligheidswaarde zijdelings overhelt om plotseling slippen te vermijden en verhoogt de stabiliteit van de machine onder alle omstandigheden. Activering van het systeem wordt aangegeven met het pictogram (51-J) op het display.

MICROSCHAKELAAR VAN DE BESTUURDERSSTOEL

Deze bevindt zich in de bestuurdersstoel (12) en zorgt dat het aandrijfsysteem van de machine niet werkt als de bediener niet op de stoel zit.

ELEKTROMAGNETISCHE REM

Deze is geïntegreerd in het aandrijvende achterwiel (24) en zorgt dat de machine niet kan rijden als hij is uitgeschakeld en in elk geval bij een stilstaande machine.

STORINGEN LOKALISEREN

PROBLEEM WAARSCHIJNLJKE OORZAAK OPLOSSING
De motoren werken niet; het display (51) en geen enkele led van de knoppen gaat branden.	Stekker van de accu's losgekoppeld. Aansluiten.
	Accu's helemaal leeg. Laad de accu's op.
De machine rijdt niet en op het display (51) wordt de volgende alarmmelding weergegeven: WARNING ALARM T3	Inschakeling machine door middel van ingedrukt pedaal.	Laat het gaspedaal los.Als het probleem aanhoudt, neem dan contact op met een geautoriseerd servicecentrum.
Bij het inschakelen van de machine gaat de led van de knop (43) knipperen en werkt de borstel niet.	Uitschakeling machine zonder eerst het schrobdek met borstelhouder omhoog te hebben gebracht.	Wacht totdat het schrobdek omhoog is gezet voordat u de borstel opnieuw met de knop inschakelt.
De borstel werkt niet; het contour van het accusymbool (51-C) knippert en het display toont de volgende alarmmelding: WARNING ALARM G4	Accu's leeg. Laad de accu's op.	Als het probleem niet verdwijnt, vervang dan de accu's.
Tijdens het werk verschijnt de volgende alarmmelding: WARNING ALARM F2	Overbelasting borstelmotor. Gebruik een minder agressieve borstel of van een ander type, of werk niet met ingeschakelde extra druk.
	Aanwezigheid van materiaal (vastgedraaid draad, etc.) waardoor de borstel niet goed draait.	Reinig de naven van de borstels.
Het display (51) toont de volgende alarmmelding: WARNING ALARM T2	Overbelasting aandrijfmotor. Schakel de machine uit en weer in.Vermijd om de machine te gebruiken op hogere hellingen dan die aangegeven en om over overmatig hoge obstakels te rijden.
Tijdens het opladen van de accu's met geïntegreerde acculader, toont het display (51) de volgende alarmmelding: WARNING ALARM C4 o C5	Acculader niet in staat om de accu's correct op te laden binnen de voorziene maximumtijd.	Voer opnieuw de oplaadcyclus van de accu's uit.Als het probleem niet verdwijnt, vervang dan de accu's.
Het display (51) toont de volgende alarmmelding: WARNING ALARM XX Waarbij 'XX' is vervangen door een andere code dan die hiervoor aangegeven.	Alarmtoestand van het elektronische systeem voor controle van de machine.	Schakel de machine uit en weer in.Als het probleem aanhoudt, neem dan contact op met een geautoriseerd servicecentrum.
Het display (51) toont de volgende alarmmelding: INVALID SMART KEY	De gebruikte bedienerssleutel is niet geactiveerd.	Voeg de specifi eke bedienerssleutel toe aan de lijst met geactiveerde bedienerssleutels.
Er wordt onvoldoende vuil water aangezogen. De vuilwatertank is vol. Leeg de tank.
		Aanzuigrooster beschadigd of vlotter gesloten. Reinig het aanzuigrooster.
		De fi Iterhouder voor het opvangen van grof vuil is verstopt. Reinigen.
		Flexibele slang ontkoppeld van de trekker. Sluit aan.
		Vuile trekker; versleten of beschadigde rubbers van de trekker. Reinig de trekker of vervang de rubbers/draai de rubbers om.
		De afdekking van de tank is niet goed gesloten of de pakking is beschadigd. Sluit de afdekking op de juiste manier en reinig/vervang de pakking.
Er is onvoldoende toevoer van reinigingsmiddel naar de borstel.	De tank met reinigingsoplossing is leeg.	Vul bij.
	Filter voor het reinigingsmiddel vuil.	Reinig het filter.
	Tank van het systeem EcoFlex (optioneel) vuil/aangekoekt.	Reinig met ontluchtingscyclus.
De trekker veroorzaakt strepen op de vloer.	Er zitten afvaldeeltjes onder de rubbers van de trekker.	Verwijder het vuil.
	Rubbers van de trekker versleten, gespleten of gescheurd.	Kantel of vervang de rubbers.
	Trekker niet uitgelijnd met wieltje.	Stel de trekker af.

OPMERKING

Als de machine met geïntegreerde acculader is aangeschaft, kan deze niet zonder deze acculader werken. Als u problemen heeft met de acculader, kunt u het beste contact opnemen met een bevoegd servicecentrum.

Neem voor uitleg of informatie contact op met de Servicecentra van Nilfisk.

VERWIJDERING

Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht:

• Accu's
• Borstels
  – Kunststof slangen en onderdelen
  – Elektrische en elektronische onderdelen (*)

(*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfisk-kantoor.

Samenstelling van het materiaal van de machine en recycling

Type % recyclebaar % gewicht van de SC2000
Aluminium 100 % 3 %
Elektromotoren - diversen 29 % 32 %
Ferromaterialen 100 % 23 %
Kabels 80 % 7 %
Vloeistoffen	100 % 0 %
Kunststof - niet recyclebaar	0 %	3 %
Kunststof - recyclebaar	100 % 3 %
Polyethyleen	92 % 26 %
Rubber	20 % 2 %
