GEBRUIKSAANWIJZING SC6500 NILFISK

• Wees uiterst VOORZICHTIG bij het gebruik van deze machine. Zorg dat u alle bedieningsinstructies grondig beheerst voordat u de machine begint te gebruiken. Als u vragen heeft, raadpleegt u uw chef of neemt u contact op met uw lokale Nil¿ sk Industrial-dealer.

• Als de machine niet naar behoren werkt, probeer het probleem dan niet zelf op te lossen, tenzij u daartoe de opdracht heeft gekregen van uw chef. Laat de benodigde aanpassingen aan de machine uitvoeren door een daartoe bevoegde technicus binnen uw bedrijf of een bevoegd monteur van een erkende Nil¿ sk-dealer.

• Wees uiterst voorzichtig wanneer u onderhoud aan deze machine verricht. Loshangende kleding, lang haar en sieraden kunnen in de bewegende delen verstrikt raken. Zet de contactschakelaar UIT en verwijder de sleutel uit het contact vóór u het onderhoud aan de machine begint uit te voeren. Schakel de parkeerrem in vóór u de machine verlaat. Gebruik uw gezonde verstand, neem alle benodigde voorzorgsmaatregelen en let op de gele plaatjes op deze machine.

• Rijd langzaam op hellingen. Gebruik het rempedaal (6) om de snelheid van de machine te controleren wanneer u weer van de schuine balken afrijdt. Rijd op een helling recht naar boven of beneden; maak IN GEEN GEVAL bochten. De maximale helling bij het schrobben is 10%. De maximale helling bij het vervoeren is 16%. C - 2 SC6500 - 56091097 2/2014

GEBRUIKSAANWIJZINGC - NEDERLANDSINLEIDING

Deze gebruiksaanwijzing is een praktisch hulpmiddel om de mogelijkheden van uw Nil¿ sk berijdbare schrobmachine zo veel mogelijk te kunnen benutten. Lees ze aandachtig door voordat u de machine in gebruik neemt. Opmerking: De vetgedrukte nummers tussen haakjes verwijzen naar de onderdelen op pag. C-6 – C-8. Deze machine is uitsluitend bedoeld voor professioneel gebruik.

ONDERDELEN EN SERVICE

Eventuele reparaties dienen te worden uitgevoerd door een erkende Nil¿ sk Servicedienst, die met speciaal daarvoor opgeleide technici werkt en originele Nil¿ sk onderdelen en accessoires gebruikt. Bel uw hieronder vermelde Nil¿ sk dealer voor onderdelen of onderhoud. Vermeld daarbij het type– en serienummer van uw machine. AANPASSINGEN Aanpassingen op en toevoegingen aan de reinigingsmachine die invloed hebben op de capaciteit en veilige bediening, mogen niet door de klant of gebruiker zelf worden uitgevoerd zonder voorafgaande schriftelijke toestemming van Nil¿ sk Inc. Bij niet-goedgekeurde aanpassingen vervalt de garantie van de machine en is de klant aansprakelijk voor alle resulterende ongevallen. TYPEPLAATJE Het model- en serienummer van uw machine staan vermeld op het typeplaatje op de machine. Deze gegevens heeft u nodig wanneer u onderdelen voor uw machine bestelt. Noteer hieronder het Type– en Serienummer van uw machine, zodat u deze altijd bij de hand heeft. MODELNUMMER _______________________________________________________ SERIENUMMER ________________________________________________________ MACHINE UITPAKKEN Controleer bij ontvangst zorgvuldig of de verpakking en de machine niet beschadigd zijn. Als u toch schade vaststelt, dient u alle delen van de verpakking te bewaren zodat ze kunnen worden onderzocht. Neem daarna onmiddellijk contact op met de Afdeling Klantenservice van Nil¿ sk om een schadeclaim in te dienen. Nadat u de verpakking heeft verwijderd, snijdt u de plastic riempjes door en haalt u de houten blokken naast de wielen weg. Gebruik een afrit om de machine van de pallet naar de vloer te rollen.

DE MACHINE VERVOEREN

LET OP! Voordat u de machine op een open vrachtwagen of aanhangwagen vervoert, dient u ervoor te zorgen dat:

• Alle toegangsdeuren stevig vergrendeld zijn.

• De machine stevig is vastgesnoerd – zie aansnoerpunten (30).

• De parkeerrem van de machine aangetrokken is. 2/2014 C - 3 56091097 - SC6500

NEDERLANDS - CGEBRUIKSAANWIJZINGWAARSCHUWINGEN EN AANDACHTSPUNTEN

SYMBOLEN Nil¿ sk gebruikt de volgende symbolen om mogelijke gevaarlijke situaties aan te geven. Lees aandachtig deze informatie en neem de juiste voorzorgsmaatregelen om personeel en voorwerpen in de buurt van de machine te beschermen. Deze machine is uitsluitend bedoeld voor professioneel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels en kantoren en dus niet voor gewoon huishoudelijk gebruik. GEVAAR! Wordt gebruikt bij direct gevaar op ernstig letsel of de dood. WAARSCHUWING! Wordt gebruikt om een situatie aan te geven die ernstige letsels kan veroorzaken. OPGELET! Wordt gebruikt om een situatie aan te geven die kleine verwondingen of schade aan de machine of andere voorwerpen kan veroorzaken. Lees alle aanwijzingen voordat u de machine gaat gebruiken. ALGEMENE VEILIGHEIDSVOORSCHRIFTEN Bij “Waarschuwing!” en “Opgelet” wordt u gewaarschuwd voor situaties die lichamelijk letsel of schade aan de machine kunnen veroorzaken. WAARSCHUWING!

• Deze machine mag alleen worden bediend door juist opgeleide en daartoe bevoegde personen.

• Deze machine mag niet worden gebruikt door mensen (waaronder ook kinderen) met verminderde fysieke, gevoels- of mentale capaciteiten of een gebrek aan ervaring en kennis.

• Vermijd het abrupt stoppen op opritten of hellende vlakken. Maak geen plotselinge scherpe bochten. Matig uw snelheid als u hellende vlakken afrijdt.

• Houd de accu’s uit de buurt van vonken, vlammen en rokende materialen. Bij normaal gebruik komen explosieve gassen vrij.

• Bij het opladen van de accu’s komt zeer explosief waterstofgas vrij. Het opladen van de accu’s dient altijd te gebeuren in een goed geventileerde ruimte, ver weg van open vuur. Het is verboden te roken tijdens het opladen van de accu’s.

• Draag geen sieraden tijdens werk in de buurt van elektrische onderdelen.

• Zet de contactschakelaar uit (O) en ontkoppel de accu’s voordat u onderhoud verricht aan elektrische onderdelen.

• Werk nooit onder de machine zonder dat deze veilig op steunen is geplaatst.

• Gebruik geen ontvlambare reinigingsmiddelen; gebruik de machine niet in de buurt van ontvlambare vloeistoffen of in een ruimte waar dergelijke vloeistoffen aanwezig zijn.

• Oefen geen druk uit op het regelpaneel van de wasoperator, het zekeringspaneel of de accu’s.

• Gebruik enkel de borstels die bij de machine worden geleverd of borstels die uitdrukkelijk in de gebruikershandleiding staan vermeld. Het gebruik van andere borstels kan de veiligheid in het gevaar brengen.

• Houd rekening met het maximaal toegestane gewicht (GVW) van het voertuig bij het laden, rijden, omhoog tillen of ondersteunen van de machine. C - 4 SC6500 - 56091097 2/2014 GEBRUIKSAANWIJZINGC - NEDERLANDSOPGELET!

• Deze machine is niet geschikt voor schoonmaakwerkzaamheden op de openbare weg.

• Deze machine mag niet worden gebruikt voor het opvegen van gevaarlijk stof.

• Gebruik geen harde schijven of slijpstenen. Nil¿ sk kan niet aansprakelijk worden gehouden voor schade aan het vloeroppervlak door het gebruik van harde schrijven of slijpstenen (die tevens het borstelaandrijfsysteem kunnen beschadigen).

• Let er bij het gebruik van deze machine op dat anderen, met name kinderen, geen gevaar lopen.

• Lees, voordat u onderhoudswerkzaamheden gaat verrichten, altijd eerst aandachtig alle aanwijzingen met betrekking tot de desbetreffende werkzaamheden.

• Laat de machine niet onbeheerd achter zonder eerst de contactschakelaar uit te zetten (O), de sleutel eruit te halen en de handrem aan te trekken.

• Zet de contactschakelaar uit (O) en verwijder de sleutel voordat u de borstels vervangt of voordat u een van de toegangspanelen opent.

• Neem voorzorgsmaatregelen om te voorkomen dat haar, sieraden of loshangende kleding in de bewegende delen van de machine verstrikt raken.

• Wees voorzichtig wanneer u deze machine gebruikt bij temperaturen onder het vriespunt. Water dat zich in de schoonwatertank, de vuilwatertank of de slangen bevindt, kan bevriezen, waardoor kleppen en ¿ ttings beschadigd kunnen raken. Spoel de tanks en slangen met ruitensproeiervloeistof.

• De accu’s moeten uit de machine worden gehaald wanneer de machine de¿ nitief buiten dienst wordt gesteld. Het afvoeren van de accu’s dient veilig te gebeuren in overeenstemming met uw lokale milieuvoorschriften.

• Gebruik de machine niet op oppervlakten met een helling die de maximale hellingshoek aangegeven op de machine overschrijdt.

• Voor u met de machine aan het werk gaat, moeten alle deuren en afsluitpanelen in de positie staan die is aangegeven in de gebruikershandleiding.

NEDERLANDS - CGEBRUIKSAANWIJZINGKEN UW MACHINE

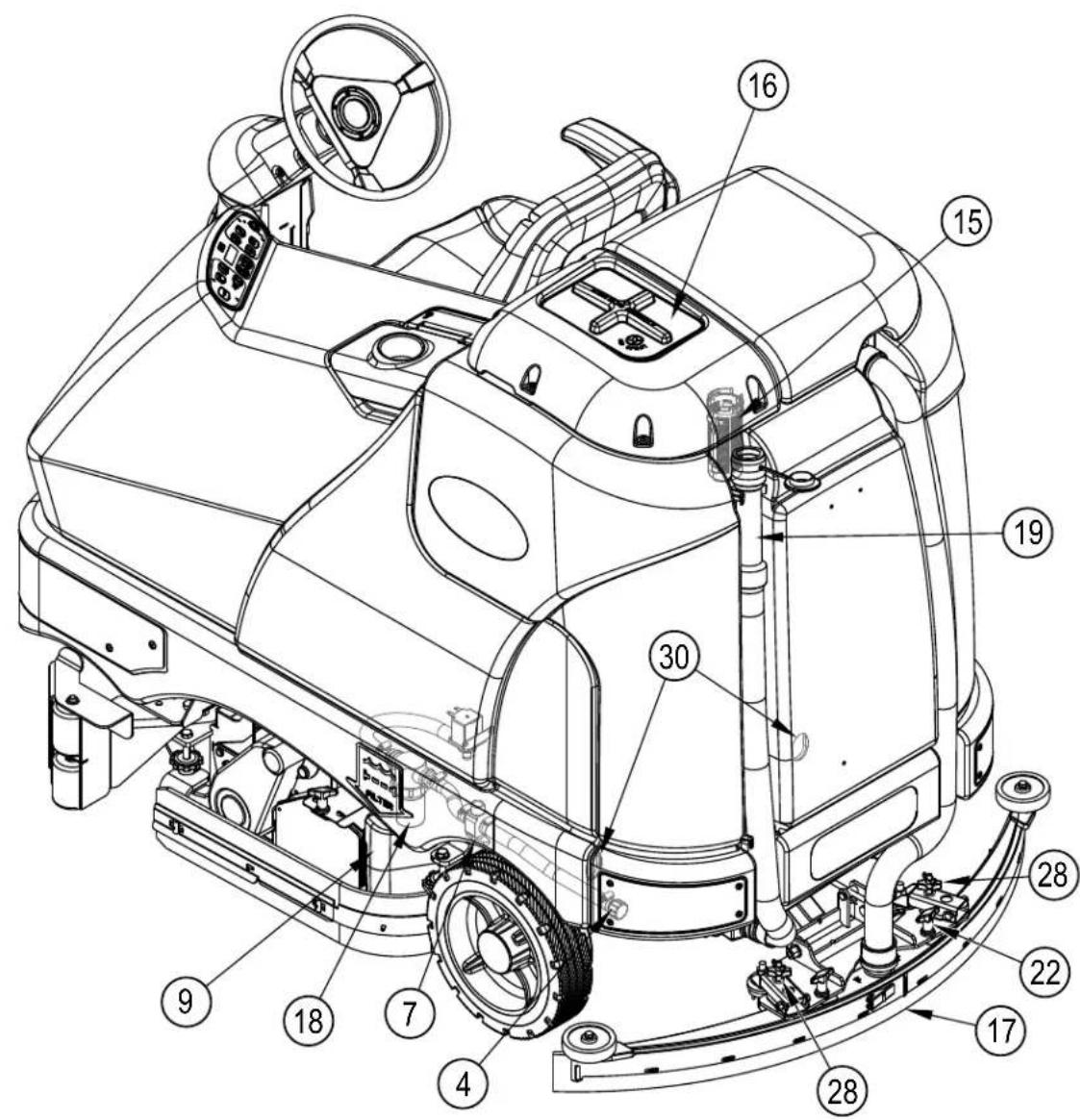

Bij het lezen van deze handleiding komt u geregeld vet gedrukte nummers en letters tussen haakjes tegen - bijvoorbeeld: (2). Tenzij anders vermeld, verwijzen deze nummers en letters naar een onderdeel dat op deze pagina’s staat afgebeeld. Raadpleeg deze pagina’s wanneer u de precieze locatie wilt terugvinden van een onderdeel dat in de tekst wordt vermeld. OPMERKING: Raadpleeg de onderhoudshandleiding voor een gedetailleerde beschrijving van alle onderdelen die op de 4 volgende pagina’s staan afgebeeld. 1 Deksel van de vuilwatertank 2 Deksel van de schoonwatertank 3 Bestuurdersplaats 5 Stuurafstellingsknop 6 Parkeerrem 8 Voor- en achteruit pedaal 10 Aandrijf- en stuurwiel 11 Noodstopschakelaar / afsluitschakelaar van de accu’s 12 Borstelplaat 13 Achterwiel 14 Accuruimte (onder vuilwatertank)

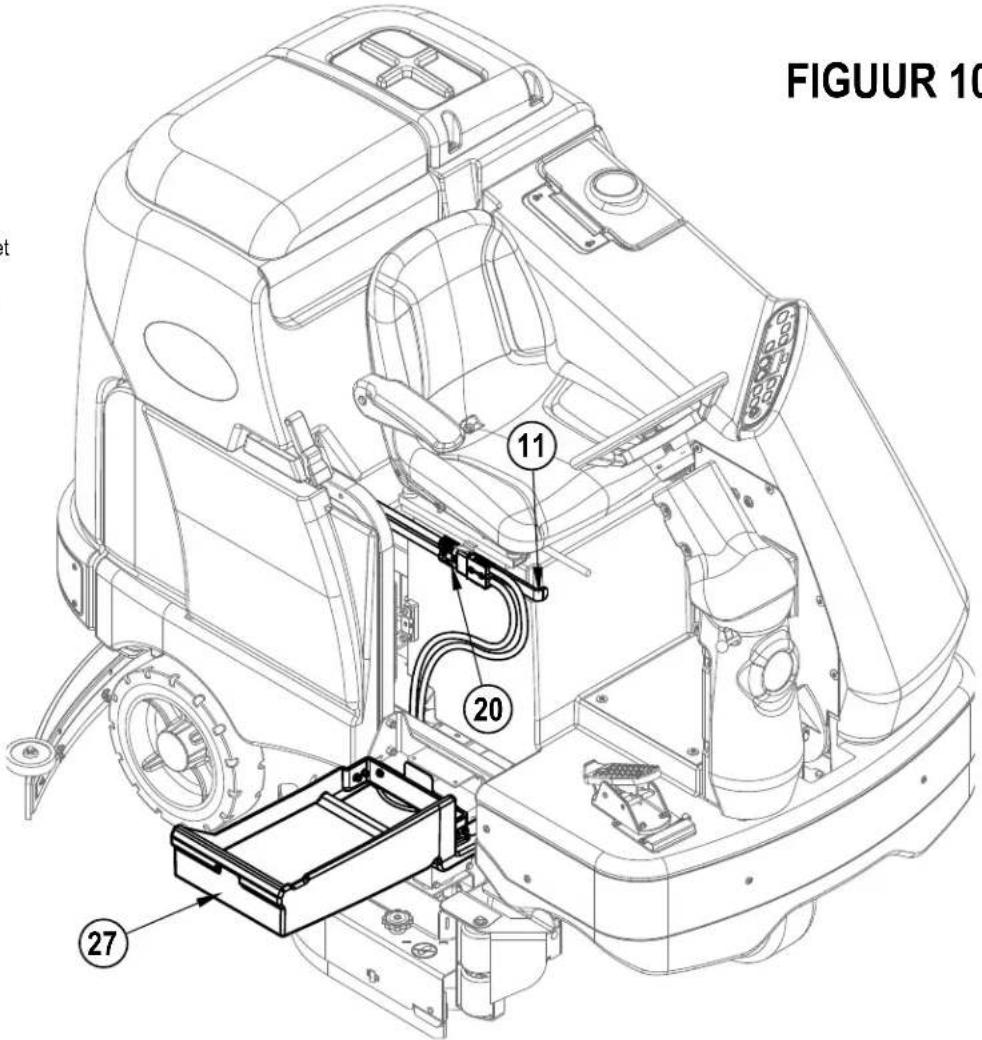

20 Aansluitpunt accu’s 21 Bedieningspaneel 23 Afstelhendel Bestuurderszetel 24 Zekering Controlecircuit 25 Hulpzekering 26 Zekering Motor Zijbezem 27 Toegangspaneel Zijkant 29 Reinigingsmiddelpatroon (alleen EcoFlex-modellen) 30 Aansnoerpunten 31 Zijbezems (niet bij alle modellen) 32 Vergrendeling van de vuilwatertank C - 6 SC6500 - 56091097 2/2014

GEBRUIKSAANWIJZINGC - NEDERLANDSKEN UW MACHINE

4 Afvoerslang van de schoonwatertank 7 Afsluiter Schoonwatertoevoer 9 Hopper (alleen bij cilindrische systemen) 15 Vlotter van de vuilwatertank 16 Filterhuis van de zuigmotor 17 Zuigmondinrichting 18 Schoonwaterfi lter 19 Afvoerslang van de vuilwatertank 22 Afstelknop hellingshoek van de zuigmond 28 Afstelknop hoogte van de zuigmond 30 Aansnoerpunten

NEDERLANDS - CGEBRUIKSAANWIJZING0.2

BEDIENINGSPANEEL A Contactslot B Controleschakelaar Aandrijving C Zijbezemschakelaar (enkel bij cilindrische systemen) D Schrobben AAN / Keuze Schrobstand E Schrobben UIT F Regelaar schoonwatertoevoer G EcoFlex schakelaar H Claxon I Zuig-/zuigbuisknop J Reinigingsmiddelsysteem (uitsluitend EcoFlex-modellen) K Display K1 Waarschuwingslampje schoonwatertoevoer K2 Waarschuwingslampje Defecten K3 Urenteller K4 Waarschuwingslampje reinigingsmiddelsysteem K5 Waarschuwingslampje accu K6 Waarschuwingslampje schrobdruk K7 Waarschuwingslampje vuilwatertank VOL K8 Waarschuwingslampje accu laag K9 Waarschuwingslampje precentage reinigingsmiddel L Schakelaar Schrobsnelheid Stroom Stroom Stroom Standaard Zwaar Extreem Snelheid 1 Snelheid 2 Snelheid 3 Schrobben Schrobben Schrobben standaard zwaar extreem (druk 1 keer) (druk 2 keer) (druk 3 keer) schrobben schrobben schrobben C - 8 SC6500 - 56091097 2/2014

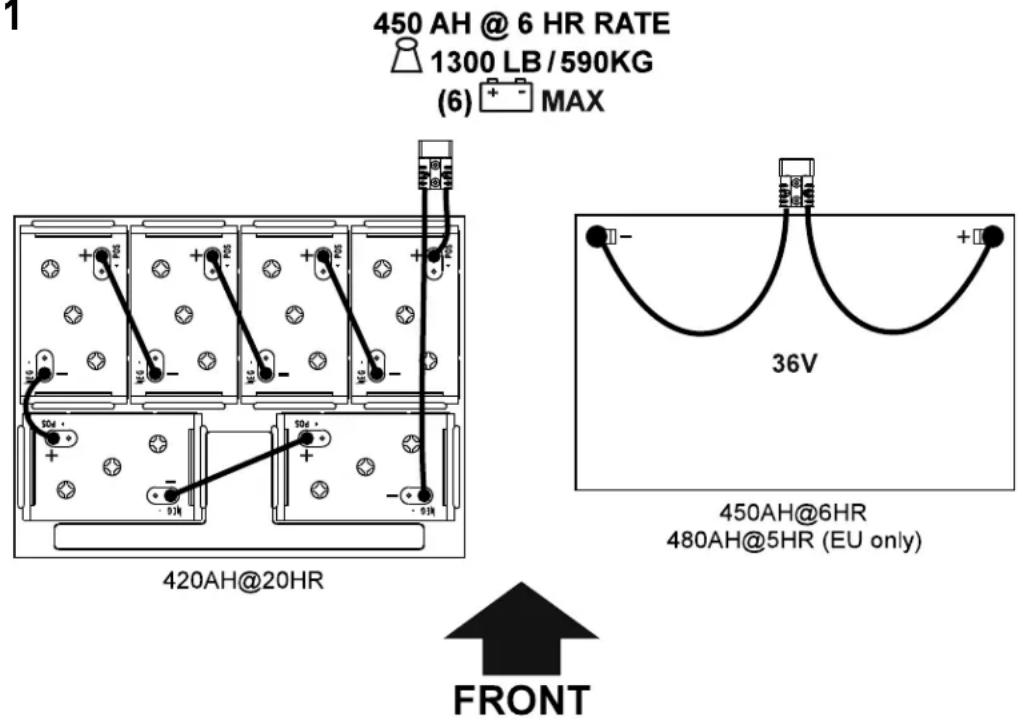

GEBRUIKSAANWIJZINGC - NEDERLANDSACCU’S AANSLUITEN

WAARSCHUWING! Wees uiterst voorzichtig wanneer u met accu’s werkt. Het zwavelzuur in de accu’s kan ernstige verwondingen veroorzaken wanneer het in contact komt met uw huid of ogen. Door ontluchtingsopeningen in de accudoppen ontsnapt er explosief waterstofgas uit de accu’s. Dit gas kan ontbranden door elektrische ontlading, vonken of vlammen. Installeer nooit loodzwavelzuuraccu’s in een afgesloten container of ruimte. Waterstofgas ten gevolge van overbelasting moet kunnen ontsnappen. Tijdens het werken met de accu’s ...

• Draag een veiligheidsbril, rubber handschoenen en een rubber schort

• Werk in een goed geventileerde ruimte

• Laat uw gereedschap niet met meerdere accupolen tegelijk in aanraking komen

• Koppel ALTIJD eerst de negatieve (aardings)kabel los wanneer u accu’s vervangt, om vonken te vermijden.

• Koppel ALTIJD eerst de negatieve kabel aan wanneer u accu’s installeert. OPGELET! De elektrische onderdelen van deze machine kunnen ernstig beschadigd raken als de accu’s niet correct worden geïnstalleerd en niet juist worden aangesloten. De accu’s dienen te worden aangesloten door uw Nil¿ sk dealer of een gekwali¿ ceerd elektricien. 1 Haal de accu’s uit de verpakking en controleer zorgvuldig of er scheurtjes of andere beschadigingen zijn. Als u schade vaststelt, moet u contact opnemen met de transporteur of de fabrikant van de accu’s om een schadeclaim in te dienen. 2 Zet de contactschakelaar (A) UIT en haal de sleutel eruit. 3 Haal de vuilwatertank uit de machine. OPMERKING: Maak de bevestigingsketting en de bedrading van de zuigmotor los en hef de tank recht omhoog en uit de machine. 4 Uw machine wordt door de fabriek geleverd met voldoende accukabels om zes 6V-accu’s te kunnen aansluiten. Zet de accu’s met minstens (2) personen en met een daartoe geschikte hijsstrop voorzichtig in de accuruimte en plaats ze precies zoals getoond in FIGUUR 1. Zet de accu’s zo dicht mogelijk tegen de voorzijde van de machine vast. Gebruik een bovenloopkraan wanneer u een monoblokaccu installeert. 5 Plaats de kabels precies zoals getoond. Plaats de kabels zodanig dat de accudoppen bij onderhoud gemakkelijk verwijderd kunnen worden. 6 Draai de moer van elke accupool voorzichtig vast totdat de accupolen niet meer op hun pennen kunnen draaien. Draai de accupolen nooit al te stevig vast, want anders zijn ze later weer moeilijk los te krijgen. 7 Bespuit de accupolen met speciale coating voor accupolen (verkrijgbaar bij de meeste handelaren in auto-onderdelen). 8 Doe over elk van de polen een van de zwarte rubberen hulzen en sluit de Accupack Connector (20) aan. FIGUUR 1 2/2014 C - 9 56091097 - SC6500 NEDERLANDS - CGEBRUIKSAANWIJZINGBORSTELS BEVESTIGEN (BIJ SCHIJFSYSTEMEN) OPGELET! Zet de contactschakelaar uit (O) en verwijder de sleutel voordat u de borstels vervangt of voordat u een van de toegangspanelen opent. 1 Zorg ervoor dat de Schrobplaat OMHOOG staat. Zorg ervoor dat de contactschakelaar (A) uit staat (O). 2 Zie Figuur 2. Verwijder beide zijdelingse spatschermunits. OPMERKING: De spatschermen worden op hun plaats gehouden door twee grote knoppen (AA). Zet deze knoppen los en schuif de Spatschermunits (BB) van de Schrobplaat. 3 Om de Borstels (CC) (of padhouders) te bevestigen, brengt u de Lipjes (DD) op de borstels op gelijke hoogte met de gaatjes in de montageplaat en draait u ze totdat ze in hun plaats vallen (draai de buitenste rand van de borstel in de richting van de voorkant van de machine zoals getoond (EE)). FIGUUR 2

GEBRUIKSAANWIJZINGC - NEDERLANDSBB

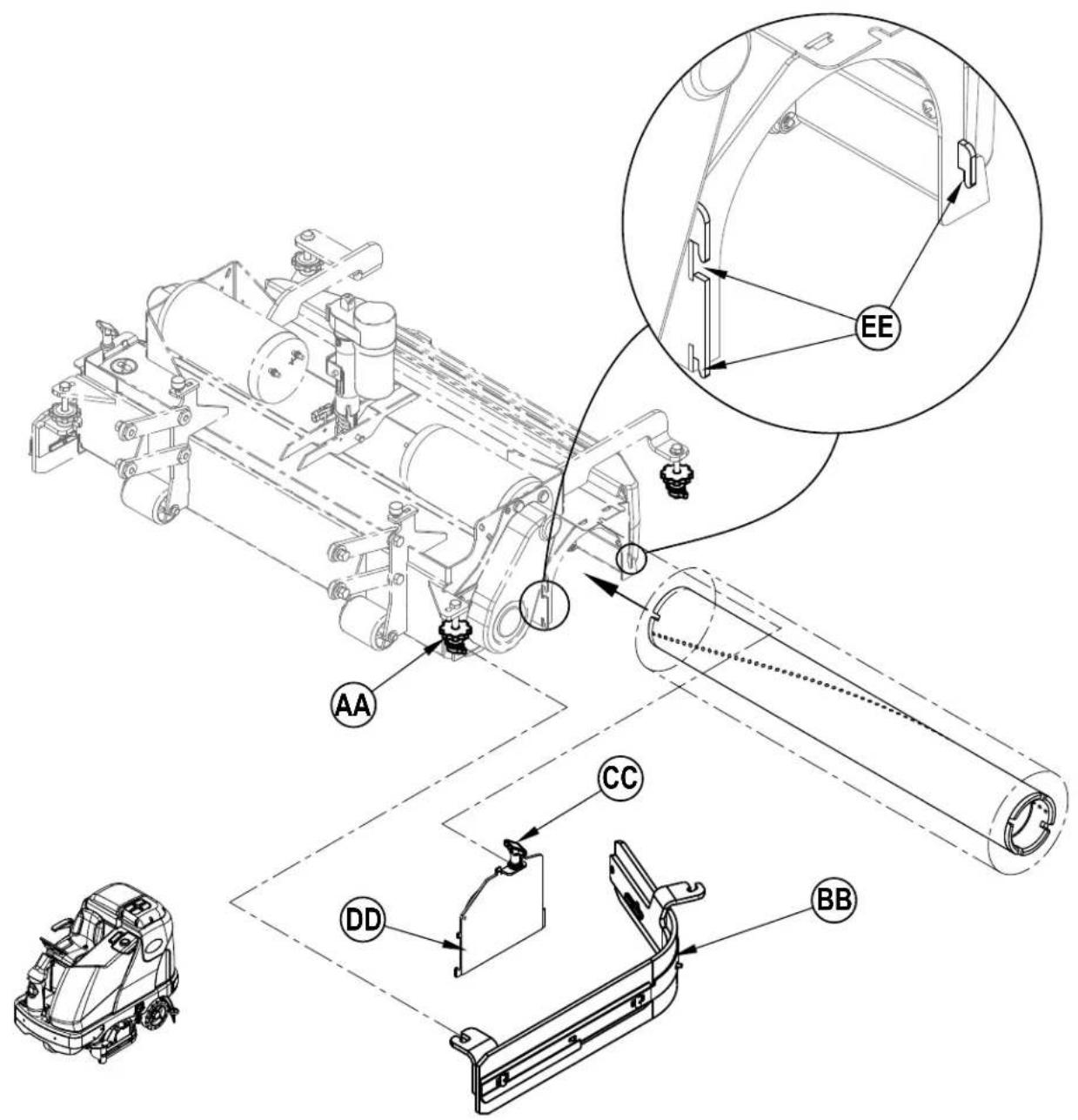

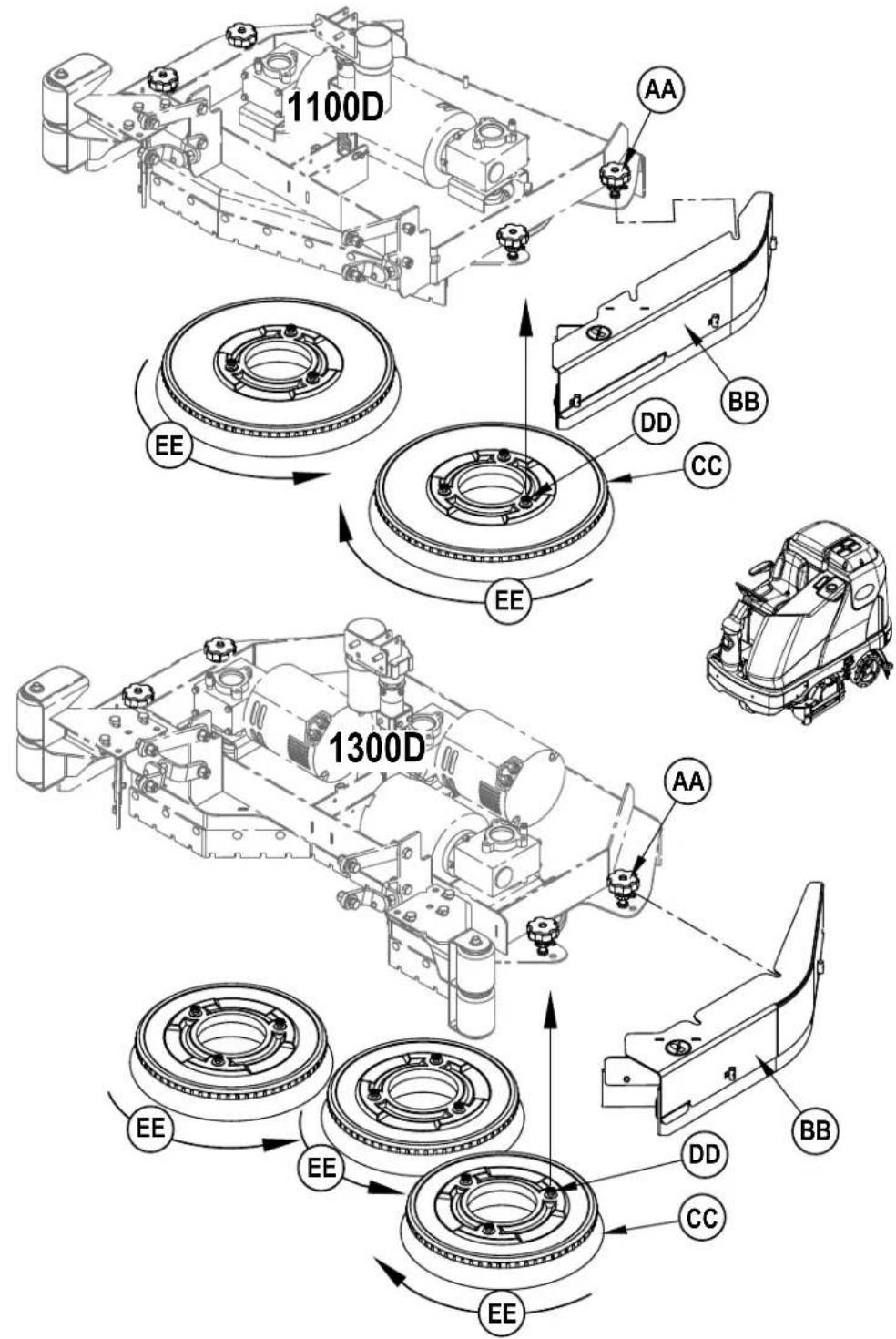

DE BORSTELS BEVESTIGEN (BIJ CILINDRISCHE SYSTEMEN) OPGELET! Zet de contactschakelaar uit (O) en verwijder de sleutel voordat u de borstels vervangt of voordat u een van de toegangspanelen opent. 1 Zorg ervoor dat de Schrobplaat OMHOOG staat. Zorg ervoor dat de contactschakelaar (A) uit staat (O). 2 Zie Figuur 3. Verwijder beide zijdelingse spatschermunits. OPMERKING: De spatschermen worden op hun plaats gehouden door twee grote knoppen (AA). Zet deze knoppen los en schuif de Spatschermunits (BB) een beetje vooruit en dan van de Schrobplaat. 3 Zet de Zwarte knoppen (CC) bovenaan de Draagarmunits (DD) los tot ze ver genoeg naar beneden zakken om ze los te maken van de Uitsparingen (EE) en te verwijderen. 4 Schuif de borstel in de behuizing, til hem iets omhoog en duw en draai hem totdat hij op zijn plaats valt. Plaats de Draagarmunits (DD) en de Spatschermunits (BB) terug op hun plaats. FIGUUR 3 2/2014 C - 11 56091097 - SC6500

NEDERLANDS - CGEBRUIKSAANWIJZING3"

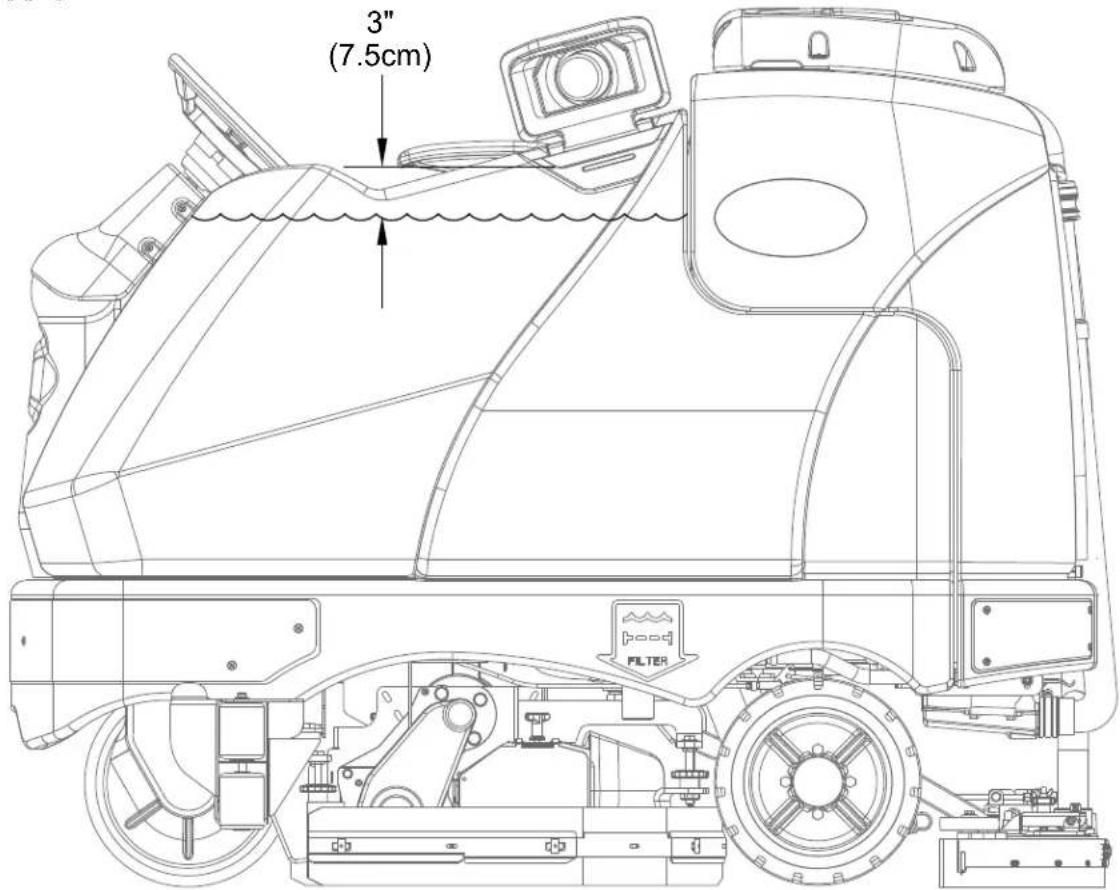

Zie Figuur 4. Vul de schoo nwatertank met maximaal 70 gallon (264 liter) reinigingsoplossing. Vul de tank niet hoger dan 7,5 cm onder de rand van de vulopening (2). De oplossing moet bestaan uit een mengsel van water en het juiste reinigingsmiddel voor de desbetreffende werkzaamheden. Volg altijd de aanwijzingen voor de mengverhouding op het etiket van het reinigingsmiddel. OPMERKING: EcoFlex

machines kunnen ofwel gewoon worden gebruikt met reinigingsmiddel gemengd in de tank, ofwel kunnen ze werken met het reinigingsmiddel doseersysteem. Wanneer wordt gewerkt met het reinigingsmiddel doseersysteem, mengt u geen reinigingsmiddel in de tank maar moet gewoon water worden gebruikt. OPGELET! Gebruik alleen laagschuimende, niet ontvlambare vloeibare reinigingsmiddelen die geschikt zijn voor machinaal schrobben. De temperatuur van het water mag niet hoger zijn dan 130 °Fahrenheit (54,4 °Celsius). FIGUUR 4 revised 10/2015 FIGUUR 4.1

WAARSCHUWINGSLAMPJE SCHOONWATERSYSTEEM (F1): Zie Afbeelding 4.1. - Het lampje gaat branden als het schoonwatersysteem wordt ingeschakeld en/of aangezet. - Het lampje gaat uit als het schoonwatersysteem is uitgeschakeld. - Het lampje knippert als de vlotterschakelaar van de oplossingstank (vloeistofniveau) een laag oplossingspeil waarneemt. C - 12 SC6500 - 56091097 2/2014

GEBRUIKSAANWIJZINGC - NEDERLANDS17

1 Zie Figuur 5. Schuif de zuigmondinrichting (17) op de draagbeugels en draai de vleugelmoeren (AA) van de ophangplaat vast. 2 Sluit de Vuilwaterslang (BB) aan op de inlaatopening van de zuigmond met behulp van de Klem (CC) van de slang. 3 Volg de stappen in de sectie “Afstelling Zuigmond” om de hoogte en hoek van de zuigmond correct af te stellen. FIGUUR 5 2/2014 C - 13 56091097 - SC6500 NEDERLANDS - CGEBRUIKSAANWIJZINGPREPARATIE EN GEBRUIK VAN REINIGINGSMIDDELSYSTEEM (ALLEEN ECOFLEX MODELLEN) Het reinigingsmiddelpatroon (29) bevindt zich achter het zijtoegangspaneel (27). Vul het reinigingsmiddelpatroon met maximaal 2,2 gallon (8,32 liter) reinigingsmiddeloplossing. ONDERHOUDSADVIES: Haal het reinigingsmiddelpatroon uit de behuizing voordat u het gaat vullen, om te vermijden dat u reinigingsmiddel op de machine morst. Het is aanbevolen een afzonderlijk patroon te gebruiken voor elk reinigingsmiddel dat u van plan bent te gebruiken Op de reinigingsmiddelpatronen zit een witte sticker zodat u de naam van het reinigingsmiddel op elk patroon kan schrijven om te vermijden dat u ze vermengt. Wanneer u overschakelt op een ander reinigingsmiddel, dient u het vorige reinigingsmiddel uit het systeem te spoelen. Wanneer u een nieuw patroon installeert, verwijdert u de dop (AA) en doet u het patroon in de behuizing. Installeer de Dry Break dop (BB) en reinigingsmiddelslang zoals getoond. Wanneer u overschakelt op een ander reinigingsmiddel, dient u het vorige reinigingsmiddel uit het systeem te spoelen. ONDERHOUDSADVIES: Plaats de machine boven een afvoer in de vloer voor u de machine schoonspoelt, omdat er tijdens het schoonspoelen een kleine hoeveelheid reinigingsmiddel vrijkomt. Het systeem schoonspoelen wanneer op een ander reinigingsmiddel wordt overgeschakeld (SCHROB- EN SCHOONWATERSYSTEMEN MOETEN UITGESCHAKELD ZIJN): 1 Maak het reinigingsmiddelpatroon los en verwijder het. 2 Zet de contactschakelaar (A) AAN. Houd de schakelaars voor de schoonwatertoevoer (F) en het reinigingsmiddel (J) gedurende 3 seconden ingedrukt. Laat de schakelaars los wanneer het pictogram voor chemisch schoonspoelen (K10) op het display wordt weergegeven en het waarschuwingslampje op de reinigingsmiddelschakelaar (J1) begint te knipperen. OPMERKING: Nadat het schoonmaakproces is geactiveerd, zal het 10 sec. lopen. Zie ¿ guur op de volgende pagina voor de waarschuwingslampjes van het reinigingsmiddelsysteem. Normaal gesproken volstaat één schoonmaakcyclus om het systeem schoon te spoelen. Wekelijks schoonspoelen (SCHROB- EN SCHOONWATERSYSTEMEN MOETEN UITGESCHAKELD ZIJN): 1 Maak het reinigingsmiddelpatroon los en verwijder het. Installeer een met schoon water gevuld patroon en sluit dit aan. 2 Zet de contactschakelaar (A) AAN. Houd de schakelaars voor de schoonwatertoevoer (F) en het reinigingsmiddel (J) gedurende 3 seconden ingedrukt. Laat de schakelaars los wanneer het pictogram voor chemisch schoonspoelen (K10) op het display wordt weergegeven en het waarschuwingslampje op de reinigingsmiddelschakelaar (J1) begint te knipperen. OPMERKING: Nadat het schoonmaakproces is geactiveerd, zal het 10 sec. lopen. Zie ¿ guur op de volgende pagina voor de waarschuwingslampjes van het reinigingsmiddelsysteem. Normaal volstaat één schoonmaakcyclus om het systeem schoon te spoelen. Wanneer het niveau van het reinigingsmiddel de onderkant van het patroon nadert, is het tijd om het patroon bij te vullen of te vervangen. ONDERHOUDSADVIES: Volg de bovenstaande instructies voor het wekelijks schoonspoelen wanneer u de machine voor langere tijd gaat wegzetten of wanneer u van plan bent het injectiesysteem van het reinigingsmiddel niet langer te gebruiken. Reinigingsmiddelverhouding (SCHROBSYSTEEM MOET INGESCHAKELD ZIJN ): Er wordt geen reinigingsmiddel afgegeven totdat de schrob- en reinigingsmiddelsystemen geactiveerd worden en het aandrijfpedaal (8) naar voren wordt gedrukt.

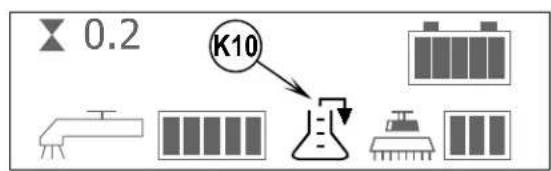

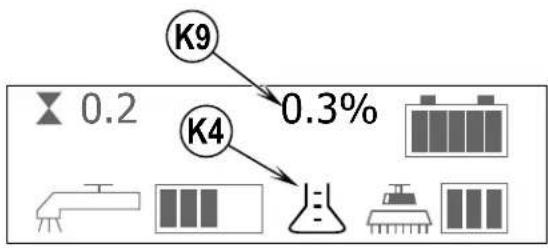

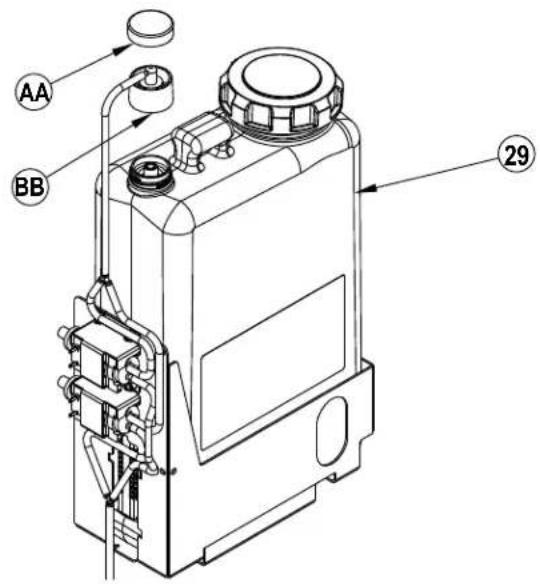

• Het symbool voor de mengverhouding van het reinigingsmiddel (K4) wordt altijd weergegeven als het reinigingsmiddelsysteem is ingeschakeld. Er zijn 4 modellen voor EcoFlex-bediening: 1. Modus gewoon reinigingswater - Tijdens het schrobben kan het reinigingsmiddelsysteem op elk moment worden stopgezet door de AAN/UIT-schakelaar van het reinigingsmiddel (J) in te drukken, zodat er enkel met water wordt geschrobd. Het waarschuwingslampje voor het reinigingsmiddel (J1) is UIT. 2. Minimale concentratie reinigingsmiddel – EcoFlex-waarschuwingslampje (G1) AAN (Kan worden ingeschakeld door de EcoFlex-schakelaar (G) tijdelijk in te drukken in de modus Maximale concentratie reinigingsmiddel). Raadpleeg onderstaande stappen “De minimale concentratie reinigingsmiddel instellen”. 3. Modus maximale concentratie reinigingsmiddel – EcoFlex-waarschuwingslampje (G1) OFF (geactiveerd door de EcoFlex-schakelaar (G) in te drukken en gedurende 2 seconden ingedrukt te houden). Raadpleeg onderstaande stappen “De minimale concentratie reinigingsmiddel instellen”. Gebruik geen concentratieniveau dat hoger is dan de door de fabrikant van het reinigingsmiddel aanbevolen concentratie. 4. EcoFlex-reinigingsmodus – Druk op de EcoFlex-schakelaar (G) voor een toename van het percentage reinigingsmiddel naar het voorgeprogrammeerde “maximum” concentratieniveau gedurende 1 minuut (zoals in onderstaande programmeerinstructies wordt weergegeven). Hierdoor nemen ook de stromingssnelheid van het schone water en de schrobdruk toe tot het volgende niveau. EcoFlex-waarschuwingslampje (G1) zal gedurende één minuut knipperen. De maximale concentratie reinigingsmiddel instellen

1. Druk op de OneTouch™-schrobschakelaar (D) om het schrobsysteem te activeren.

2. Druk de schakelaar voor extra vermogen (G) ongeveer 2 seconden in totdat het waarschuwingslampje (G1) UIT is (modus Maximale concentratie reinigingsmiddel).

3. Houd de reinigingsmiddelschakelaar 2 seconden ingedrukt tot het waarschuwingslampje (J1) gaat knipperen.

4. Als het waarschuwingslampje knippert, kunt u door de reinigingsmiddelschakelaar in te drukken de beschikbare percentages bekijken (0,25%, 0,3%, 0,4%, 0,5%, 0,66%, 0,8%, 1%, 1,5%, 2%, 3%). 5. Zodra het gewenste percentage weergegeven wordt op het scherm (K9), stopt u en wordt de instelling na 3 seconden opgeslagen. 6. Wanneer de maximale concentratie reinigingsmiddel wordt ingesteld op een lagere concentratie dan de huidige geprogrammeerde instelling voor de concentratie, is de minimale standaardinstelling voor de concentratie gelijk aan de maximale instelling voor de concentratie totdat deze door de bediener wordt gewijzigd. Het minimale concentratieniveau van het reinigingsmiddel instellen

1. Druk op de OneTouch™-schrobschakelaar (D) om het schrobsysteem te activeren.

2. Zorg ervoor dat het waarschuwingslampje voor extra vermogen (P1) AAN is (modus Minimale concentratie reinigingmiddel). 3. Houd de reinigingsmiddelschakelaar ongeveer 2 seconden lang ingedrukt totdat het waarschuwingslampje (J1) gaat knipperen. 4. Als het waarschuwingslampje knippert, kunt u door de reinigingsmiddelschakelaar in te drukken en weer los te laten de beschikbare percentages bekijken (Opmerking: er zijn alleen percentages beschikbaar die een lagere concentratie hebben of gelijk zijn aan de maximale reinigingsmiddelinstelling. 5. Zodra het gewenste percentage weergegeven wordt op het scherm (K9), stopt u en wordt de instelling na 3 seconden opgeslagen. Indien ingesteld, neemt de stromingsnelheid van het reinigingsmiddel automatisch toe en neemt deze af met de stromingsnelheid van het schone water, maar de mengverhouding blijft dezelfde. C - 14 SC6500 - 56091097 2/2014

GEBRUIKSAANWIJZINGC - NEDERLANDSA

NEDERLANDS - CGEBRUIKSAANWIJZINGDE MACHINE BEDIENEN

WAARSCHUWING! Zorg ervoor dat u de bedieningsknoppen en de werking daarvan kent en begrijpt. Probeer met een volle machine nooit abrupt te stoppen op hellingen. Maak geen plotselinge scherpe bochten. Matig uw snelheid als u hellingen afrijdt. Schrobben Volg de aanwijzingen in het hoofdstuk “Machine gebruiksklaar maken” van deze handleiding. 1 Zie Figuur 8. Stel het stuur met behulp van de afstellingsknoppen (23) en (5) op een voor u comfortabele stand in terwijl u op de bestuurdersplaats zit. 2 Zet de contactschakelaar (A) AAN (I). De lampjes op het controlepaneel gaan nu branden. Controleer de Accuconditiemeter (K5) en de Urenteller (K3) vooraleer u verdergaat. 3 Zet de handrem (6) vrij. Om de machine naar de werkplek te rijden, oefent u met uw voet een gelijkmatige druk uit op het voorste gedeelte van het voor- en achteruit pedaal (8) om vooruit te gaan of op het achterste gedeelte om achteruit te gaan. Door harder of zachter op het voetpedaal te drukken, kunt u zelf de juiste snelheid bepalen. 4 Druk de regelaar voor de schoonwatertoevoer (F) in en houd hem 5 seconden ingedrukt om de vloer vooraf nat te maken. OPMERKING: Hierdoor bestaat er minder kans dat de vloer beschadigd raakt wanneer u begint te schrobben als de borstels nog droog zijn. Dit moet u doen vooraleer u de Schrobben AAN regelaar (D) indrukt. 5 Druk de Schrobben AAN Regelaar (B) eenmaal in voor Standaard Schrobben, tweemaal voor Zwaar Schrobben en driemaal voor Extreem Schrobben. Zowel het schoonwatersysteem als het reinigingsmiddelsysteem (EcoFlex-modellen) hebben 3 voorgeprogrammeerde stromingsnelheden die overeenkomen met de 3 schrobmodi (zie Bedieningspaneel). OPMERKING: De machine beschikt over een functie waarmee u de stromingsnelheid kunt opvoeren zonder de schrobdruk te verhogen. Houd de regelaar voor de schoonwatertoevoer (F) gedurende 3 seconden ingedrukt (het waarschuwingslampje voor de schoonwatertoevoer zal gaan knipperen) en laat dan los. U hebt dan 3 seconden om een andere stromingssnelheid in te stellen door herhaaldelijk op de regelaar voor de schoonwatertoevoer (F) te drukken totdat het waarschuwingslampje voor de schoonwatertoevoer (K1) de gewenste snelheid aangeeft (1-5 / zie Bedieningspaneel). Wanneer u daarna de schrobdruk aanpast, zal de stromingsnelheid van de oplossing overeenkomstig mee veranderen. 6 Wanneer u op de Schrobben AAN regelaar (D) drukt, gaan de borstels, de zuigmond en de zijbezems (cilindrische systemen) automatisch omlaag naar de vloer. De schrob-, schoonwater-, zuig-, reinigings- (EcoFlex-modellen) en zijbezemsystemen (cilindrische modellen) beginnen allemaal te werken wanneer het voor- en achteruitpedaal (8) geactiveerd wordt. De verschillende individuele systemen kunnen UIT of weer AAN worden gezet door tijdens het schrobben de overeenkomstige regelaar in te drukken. OPMERKING: Wanneer de machine achteruit gaat, komt de zuigmond automatisch omhoog. 7 Begin met schrobben door de machine recht vooruit in normale looppas te rijden. Overlap elke baan met 50-75 mm. Stel de snelheid van de machine en de toevoer van schoonwater zo nodig al naargelang de gesteldheid van de vloer af. OPMERKING: De maximale schrobsnelheid kan worden verhoogd door op de Schrobsnelheidregelaar (L) te drukken. De standaard maximale schrobsnelheid is minder dan de maximale transportsnelheid. Het indrukken van deze schakelaar zorgt dat deze standaard wordt opgeheven en maakt het mogelijk om bij de maximale transportsnelheid te schrobben. Bij het schrobben van gladde vloeroppervlakken of bij dubbel schrobben, kunt u de Traction Control™ knop (B) gebruiken om het koppel van het aandrijfwiel te regelen voor verhoogde controle en verbeterde tractie op de vloer. De zijbezemhoogte kan worden afgesteld. Zie de sectie “Zijbezemonderhoud” van deze handleiding. OPGELET! Om de vloer niet te beschadigen, mag u niet stoppen met rijden terwijl de borstels nog draaien. 8 Kijk tijdens het schrobben af en toe achterom, om te zien of al het vuile water goed wordt opgezogen. Als er water achterblijft, brengt u misschien te veel schoon water aan, is de vuilwatertank mogelijk vol of moet de zuigmond worden bijgesteld. 9 De machine wordt automatisch in de laatst gebruikte reinigingsmodus gezet, namelijk Minimale of maximale concentratie reinigingsmiddel (indien er reinigingsmiddel wordt aangebracht en geactiveerd). Druk de EcoFlex-schakelaar (G) in om de huidige reinigingsmodus op te heffen en de schrobdruk, oplossingstoevoer en het percentage reinigingsmiddel ijdelijk te verhogen (behalve bij Maximale concentratie). Hierdoor gaat het waarschuwingslampje één minuut lang knipperen, de oplossingstoevoer neemt toe tot het volgende niveau en het percentage reinigingsmiddel gaat naar het niveau Maximale concentratie (het reinigingsmiddelsysteem wordt ingeschakeld indien dit uitgeschakeld was). OPMERKING: Door de schakelaar voor extra vermogen (G) 2 seconden lang ingedrukt te houden, wordt er geschakeld tussen de bedieningsmodi Minimale en Maximale concentratie. Het EcoFlex-systeem functioneert alleen indien het schrobsysteem (D) is ingeschakeld. 10 Bij zeer vuile vloeren is ‘enkel’ schrobben soms niet voldoende en moet u ‘dubbel’ schrobben. Dubbel schrobben werkt volgens hetzelfde principe als enkel schrobben, maar bij de eerste keer staat de zuigmond omhoog (druk op de zuig-/zuigbuisknop (I) om de zuigmond omhoog te brengen). Zo kan het reinigingsmiddel langer op de vloer inwerken. De tweede keer gaat u met de zuigmond omlaag over hetzelfde oppervlak heen, zodat het overgebleven vuile water nu wel wordt opgezogen. 11 De vuilwatertank is voorzien van een vlotter (15) die ALLE systemen behalve het rijdsysteem uitschakelt wanneer de vuilwatertank vol is. Wanneer deze vlotter wordt geactiveerd, moet de vuilwatertank worden leeggemaakt. De machine zal geen water opzuigen en niet schrobben wanneer de vlotter geactiveerd is. OPMERKING: Wanneer de vlotter wordt geactiveerd, verdwijnen alle andere waarschuwingslampjes en verschijnt het waarschuwingslampje “Vuilwatertank VOL” (K7) op het display. Als de melding “FULL” steeds weer op het display verschijnt wanneer de vuilwatertank niet vol is, kunt u de automatische vlotter uitschakelen. Laat dit doen door een erkend onderhoudstechnicus die daarbij de onderhoudshandleiding volgt. 12 Als u wilt stoppen met schrobben of als de vuilwatertank vol is, drukt u eenmaal op de Schrobben UIT regelaar (E). Dan worden de borstels en de schoonwatertoevoer automatisch gestopt en komt de borstelplaat omhoog. Een kort tijd later zal de zuigmond omhoog komen en zal het zuigsysteem stoppen (zodat eventueel overgebleven water nog kan worden opgezogen zonder het zuigsysteem weer te hoeven aanzetten). 13 Rijd de machine naar een daartoe geschikte afvoerplek en maak de vuilwatertank leeg. Om de vuilwatertank te legen, trekt u de afvoerslang van de vuilwatertank (19) uit de opbergplek achteraan en haalt u de stop eruit (houd het uiteinde van de slang boven het waterpeil van de tank om te voorkomen dat er plotseling zo maar vuil water uit stroomt). Daarna vult u de schoonwatertank opnieuw en kunt u doorgaan met schrobben. OPMERKING: Zorg dat het deksel van de vuilwatertank (1) en de stop van de afvoerslang van de vuilwatertank (19) goed op hun plaats zitten, want anders zuigt de machine het water niet goed op. Wanneer de accu’s moeten worden opgeladen zal het waarschuwingslampje Accu LAAG (K8) gaan branden, zullen de schrobborstels en de schoonwatertoevoer stoppen en zal de schrobplaat omhoog komen. Na een korte tijd zal de zuigmond omhoog komen en zal het zuigsysteem stoppen. Rijd de machine naar een onderhoudszone en laad de accu’s op in overeenstemming met de instructies in het hoofdstuk Accu’s van deze handleiding. C - 16 SC6500 - 56091097 2/14

GEBRUIKSAANWIJZINGC - NEDERLANDSNAT ZUIGEN

Voer deze stappen uit voor het op de machine bevestigen van de optionele hulpstukken voor nat zuigen: 1 Maak de slang van de vuilwatertank los van de zuigmond (17). Sluit het koppelstuk en de slang van de zuigbuisset aan op de slang van de vuilwatertank. 2 Bevestig de desbetreffende hulpstukken voor nat zuigen op de slang. (Bij Nil¿ sk is een optionele zuigbuisset (PN56413687) verkrijgbaar). 3 Zet het contactslot (A) AAN en druk daarna op de zuig-/zuigbuisknop (I). De zuigmotor en de pomp blijven werken totdat u weer op deze knop drukt om ze uit te zetten. OPMERKING: Het waarschuwingslampje “Vuilwatertank VOL” is uitgeschakeld wanneer de zuigbuismodus wordt geactiveerd. De vlotter zal de vloeistofstroom in de vuilwatertank stoppen. ONDERHOUDSADVIES: Raadpleeg de onderhoudshandleiding voor gedetailleerde functiebeschrijvingen van alle besturingselementen en programmeeropties. FIGUUR 8

NEDERLANDS - CGEBRUIKSAANWIJZINGNA GEBRUIK

1 Druk op de Schrobben UIT schakelaar (E) wanneer u gedaan heeft met schrobben. Dan worden alle systemen van de machine (borstels, zuigmond, zuigsysteem, schoonwatertoevoer en reinigingsmiddel (EcoFlex systemen)) automatisch omhoog gebracht, ingetrokken en stopgezet. Rijd de machine vervolgens naar een geschikte plaats voor dagelijks onderhoud en controleer de machine op eventueel benodigd onderhoud. 2 Om de schoonwatertank te legen, trekt u de afvoerslang van de schoonwatertank (4) uit de opbergklem. Leid de slang naar een daartoe geschikte afvoerput en haal de stop eruit. Spoel de tank met schoon water uit. 3 Om de vuilwatertank te legen, haalt u de afvoerslang van de vuilwatertank (19) uit de opbergplek. Leid de slang naar een daartoe geschikte afvoerput en haal de stop eruit (houd het uiteinde van de slang boven het waterpeil van de tank om te voorkomen dat er plotseling zo maar vuil water uit stroomt). U kunt het soepele deel van de slang ook dichtknijpen om de afvoer van het water regelen. Spoel de tank met schoon water uit. Controleer de afvoerslang van de vuilwatertank en de zuigslang en vervang ze als ze geknikt of beschadigd zijn. 4 Verwijder de borstels of pad-houders. Spoel de borstels of pad-houders met warm water af en laat ze hangend drogen. 5 Verwijder de zuigmond en spoel deze met warm water af en bevestig deze weer op de montageplaat. 6 Bij cilindrische systemen verwijdert u de hopper en reinigt u deze grondig. Haal de hopper er aan beide kanten van de machine uit door het spatscherm te verwijderen en de hopper weg van de behuizing omhoog te kantelen en er daarna uit te trekken. 7 Controleer onderstaand onderhoudsschema en voer eventueel benodigd onderhoud uit voordat u de machine wegzet. ONDERHOUDSSCHEMA WERKZAAMHEID Dagelijks Wekelijks Maandelijks Jaarlijks Accu’s opladen X Tanks en slangen controleren/reinigen X Borstels of pads controleren/reinigen/omkeren X Zuigmond controleren/reinigen X Vlotter voor afsluiten toevoer controleren/reinigen X Schuim¿ lter van zuigmotor controleren/reinigen X Vuilcontainer reinigen (bij cilindrische systemen) X Vloeistofpeil alle accucellen controleren X Spatschermen borstelplaat controleren X Schoonwater¿ lter controleren/reinigen X Rempedaal en handrem controleren op slijtage en afstelling X Schoonwatertank reinigen (bij cilindrische systemen) X Reinigingsmiddelsysteem (enkel EcoFlex) reinigen X Onderhoud zijbezem X Machine doorsmeren - smeernippels X

• Koolborstels controleren X

• Laat de koolborstels van de zuigmotor eenmaal per jaar of steeds na 300 uur gebruik door uw Nil¿ sk dealer controleren. De koolborstels van de borstelmotor en de aandrijfmotor moeten eenmaal per jaar of steeds na 500 uur gebruik worden gecontroleerd. OPMERKING: Raadpleeg de onderhoudshandleiding voor een nadere omschrijving van de onderhouds- en reparatiewerkzaamheden. 8 Zet de machine binnenshuis, op een schone, droge plaats weg. De machine mag niet bevriezen. Laat de tanks open om ze laten luchten. 9 Zet de contactschakelaar (A) UIT (O) en haal de sleutel eruit. 10 Accu’s zijn het duurste vervangingsonderdeel op deze machine. Om uw investering veilig te stellen en zo veel mogelijk uit de accu te halen, dient u aan het volgende te denken:

• Accu’s gaan langer mee als ze volledig blijven opgeladen.

• Accu’s die met deze machine zijn uitgerust zullen geen geheugen ontwikkelen.

• Accu’s zullen langer meegaan en meer cycli aÀ everen indien ze in de tussentijd bij elke mogelijke gelegenheid worden opgeladen.

• Acculaders zullen de accu’s niet over- of onderladen.

• Accu’s zullen het voortijdig begeven indien ze in ongeladen toestand worden opgeslagen.

• Elke dag na het gebruik moet de acculader worden ingestoken en de oplader moet een volledige laadsequentie kunnen doorlopen, zodat de accu’s volledig kunnen opladen. C - 18 SC6500 - 56091097 2/2014 GEBRUIKSAANWIJZINGC - NEDERLANDSDE MACHINE DOORSMEREN - FIGUUR 9 Spuit eenmaal per maand een kleine hoeveelheid vet in alle smeernippels van de machine totdat het vet er rond de lagers uit begint te sijpelen. Invetpunten (of breng wat vet aan op) (AA):

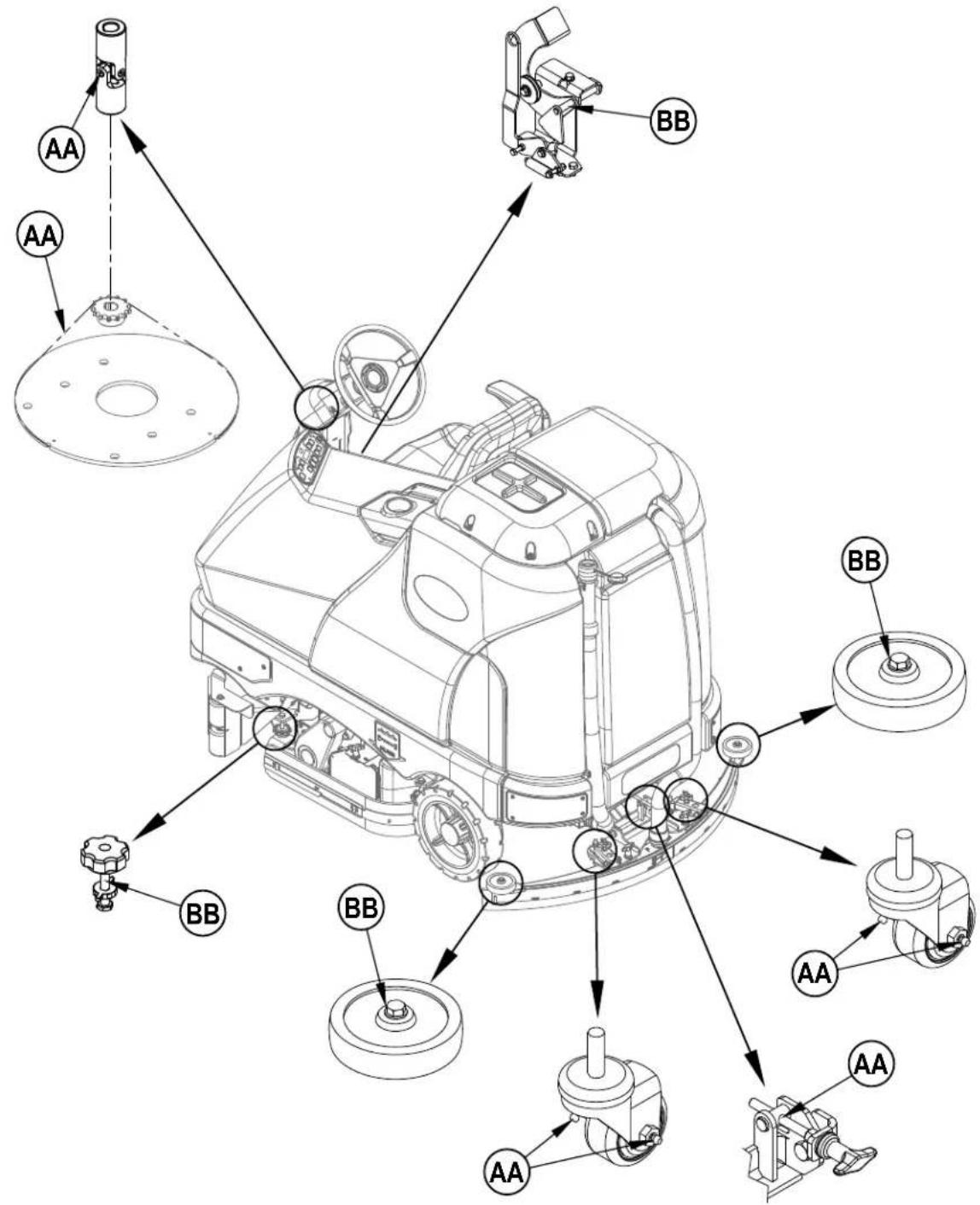

• As en scharnierpunt van het zuigmondzwenkwiel

• Universele koppeling van de stuurwielas

• Schroefdraad van de stelknop van de zuigmond Smeer de volgende punten (BB) eenmaal per maand met lichte machineolie of een synthetisch smeermiddel in sprayvorm:

• Eindwielen zuigmondinrichting

• Rempedaal (parkeerrem) aansluiting

• Afstelknoppen hoogte zijspatscherm

NEDERLANDS - CGEBRUIKSAANWIJZINGACCU’S OPLADEN

Laad de accu’s op telkens wanneer u de machine heeft gebruikt of wanneer het accu waarschuwingslampje (K5) aangeeft dat de accu’s niet helemaal meer vol zijn. Accu’s opladen ... 1 Zie Figuur 10. Druk de Afsluitschakelaar van de Accu (11) in. 2 Open het toegangspaneel aan de zijkant (27) en duw de connector van de lader in het aansluitpunt van de accu (20). 3 Volg de aanwijzingen op de acculader. 4 Controleer na het opladen van de accu’s het vloeistofpeil van alle accucellen. Voeg zo nodig gedestilleerd water toe totdat het vloeistofpeil zich tot aan de bodem van de vulbuisjes bevindt. WAARSCHUWING! Vul de accu’s nooit voordat u ze gaat opladen. Zorg ervoor dat de ruimte waar u de accu’s oplaadt goed geventileerd wordt. Rook niet tijdens onderhoud aan de accu’s. Tijdens het werken met de accu’s ...

• Draag een veiligheidsbril, rubber handschoenen en een rubber schort

• Werk in een goed geventileerde ruimte

• Laat uw gereedschap niet met meerdere accupolen tegelijk in aanraking komen

• Koppel ALTIJD eerst de negatieve (aardings)kabel los wanneer u accu’s vervangt, om vonken te vermijden.

• Koppel ALTIJD eerst de negatieve kabel aan wanneer u accu’s installeert. OPGELET! Om beschadiging van de vloer te voorkomen dient u water en accuzuur na het opladen van de bovenkant van de accu’s af te vegen.

Controleer het vloeistofpeil van de accu’s minstens eenmaal per week. Na het opladen van de accu’s haalt u de accudoppen eraf en controleert u het vloeistofpeil in elke accucel. Vul elke cel met gedestilleerd of gedemineraliseerd water in speciaal À esje met vloeistof voor accu’s (verkrijgbaar bij de meeste handelaren in auto-onderdelen) tot aan het maatstreepje (of tot 10 mm boven de rand van de scheidingslijnen). Vul de accu’s NOOIT te ver! OPGELET! Als de accu’s te ver worden gevuld, kan er accuzuur op de vloer terechtkomen. Draai de accudoppen vast. Neem de bovenkant van de accu’s af met een oplossing van soda en water (2 eetlepels soda op 1 liter water). FIGUUR 10

ONDERHOUD ZUIGMOND Als de zuigmond smalle banen water achterlaat, zijn de zuigrubbers misschien vuil of beschadigd. Verwijder de zuigmond, spoel hem met warm water af en controleer de zuigrubbers. De zuigrubbers moet omgekeerd of vervangen worden als ze gekrast, gescheurd, gekreukeld of afgesleten zijn. De achterste zuigrubber omkeren of vervangen... 1 Zie Figuur 11. Breng de zuigmond omhoog van de vloer en trek daarna de vergrendeling in het midden van de zuigmond (AA) los. 2 Verwijder de spanriempjes (BB). 3 Schuif de achterste wisser van de pennen af. 4 De zuigrubber heeft 4 randen zoals hieronder getoond. Draai de zuigrubber zo dat er een schone, onbeschadigde rand in de richting van de voorkant van de machine wijst. Als alle vier de randen gekrast, gescheurd of erg afgesleten zijn, moet u de zuigrubber vervangen. 5 Plaats de zuigrubber en volg daarbij bovenstaande aanwijzingen in omgekeerde volgorde. Stel daarna de zuigmond weer af. De voorste zuigrubber omkeren of vervangen ... 1 Breng de zuigmond omhoog van de vloer en draai daarna de (2) vingermoeren (CC) bovenop de zuigmond los en haal de zuigmond uit de montageplaat. 2 Verwijder eerst beide spanriempjes van de achterste wisser. 3 Verwijder alle vleugelmoeren waarmee de voorste wisser op zijn plaats gehouden wordt en verwijder vervolgens het spanriempje en de wisser. 4 De zuigrubber heeft 4 randen zoals hieronder getoond. Draai de zuigrubber zo dat er een schone, onbeschadigde rand in de richting van de voorkant van de machine wijst. Als alle vier de randen gekrast, gescheurd of erg afgesleten zijn, moet u de zuigrubber vervangen. 5 Plaats de zuigrubber en volg daarbij bovenstaande aanwijzingen in omgekeerde volgorde. Stel daarna de zuigmond weer af. ZUIGMOND BIJSTELLEN De zuigmond kan met name op twee manieren worden afgesteld, via hoek en hoogte: Hoek van de zuigmond afstellen Telkens wanneer er een zuigrubber omgekeerd of vervangen wordt of als de zuigmond de vloer niet goed droog zuigt, moet de hoek van de zuigmond opnieuw worden afgesteld. 1 Parkeer de machine op een vlakke, rechte vloer. 2 Laat de zuigmond zakken, rijd de machine een beetje vooruit en regel de hellingshoek en de hoogte van de zuigmond met de Afstelknop voor de hellingshoek (22) en de Afstelknoppen voor de hoogte (28), zodat het achterste zuigrubber de vloer gelijkmatig raakt over zijn gehele breedte en lichtjes gebogen is zoals getoond. 3 De hoogte van de zuigmond wordt af fabriek ingesteld, maar moet als gevolg van slijtage van de gieter mogelijk op periodieke basis worden bijgesteld. De juiste hoogte van de zuigmond wordt bereikt wanneer de voorste wisser van de zuigmond contact maakt met de vloer, maar niet voorover buigt. Gebruik hoogte-instelknoppen (28) om te zorgen dat de wisserpositie van links naar rechts uniform is. 4 De knop voor de kantelinstelling (22) wordt gebruikt om de hoek van het gereedschap in te stellen voor uniform contact vanaf het middelpunt tot aan de uiteinden van de wisser. FIGUUR 11 2/2014 C - 21 56091097 - SC6500

NEDERLANDS - CGEBRUIKSAANWIJZINGSPARSCHERMEN CONTROLEREN

De functie van de spatschermen is vuil water naar de zuigmond te leiden, zodat het water beter binnen het werkvlak van de machine zal blijven. Bij normaal gebruik zullen de wissers uiteindelijk slijten. U zult zien dat er dan een beetje water van onder de spatschermen lekt. U kunt dit heel eenvoudig bijstellen door de wissers lager te zetten, zodat al het water door de zuigmond kan worden opgenomen. Spatschermen omkeren of vervangen ... 1 Zie Figuur 12. Draai de (2) borgmoeren (AA) los (2 aan elke kant) en trek de spatscherm-units (BB) van de borstelplaat af. OPMERKING: Verwijder de spatschermen door ze naar voren te schuiven en ze er daarna af te trekken. 2 Verwijder alle onderdelen waarmee de wissers aan de behuizing van de spatschermen vastzitten. OPMERKING: Het hoofdblad op elke behuizing van de spatschermen wordt vastgehouden met borgveren. Draai gewoon de grote borgmoeren (CC) los en draai dan de knoppen (DD) aan de buitenkant van de behuizing van het spatscherm totdat ze horizontaal staan, en duw ze door de openingen. Het kleine binnenblad (EE) op schijfmodellen wordt vastgehouden door een plaat en twee schroeven en bouten en heeft 2 werkranden. 3 Het hoofdblad heeft 4 randen zoals hieronder getoond. Draai het blad zo dat er een schone, onbeschadigde rand in de richting van de voorkant van de machine wijst. Vervang alle wissers als de 4 randen zo gekrast, gescheurd of erg afgesleten zijn dat ze niet meer kunnen worden bijgesteld. 4 Plaats de behuizing van de spatscherm-units weer terug op de machine en stel de wissers zodanig af dat ze op de juiste wijze in contact met de vloer komen wanneer de borstelplaat in de schrobstand wordt gezet.

HOOGTE SPATSCHERMEN BIJSTELLEN

1 De tapbouten van de borgmoeren van de spatschermen zijn voorzien van stelringen (FF), die omhoog of omlaag kunnen worden gezet om slijtage van de wissers te compenseren. 2 Om deze bij te stellen verwijdert u de spatscherm-units (BB) uit de borstelplaat om toegang te krijgen tot de stelringen (FF). Tip: De borgmoeren van de spatschermen (AA) kunnen worden losgedraaid terwijl de spatschermen nog vastzitten en de stelringen (FF) kunnen worden rondgedraaid door onder de behuizing van de spatschermen te reiken. 3 Draai de stelringen (FF) (omhoog of omlaag), tot het punt waar de wissers voldoende omgevouwen worden, zodat al het vuile water tijdens het schrobben binnen de spatschermen blijft. OPMERKING: stel ze zodanig bij dat de wissers goed werken. Laat de wissers niet al te ver zakken tot op een punt waar ze te ver omgevouwen worden en de wissers onnodig zullen slijten. C - 22 SC6500 - 56091097 2/2014

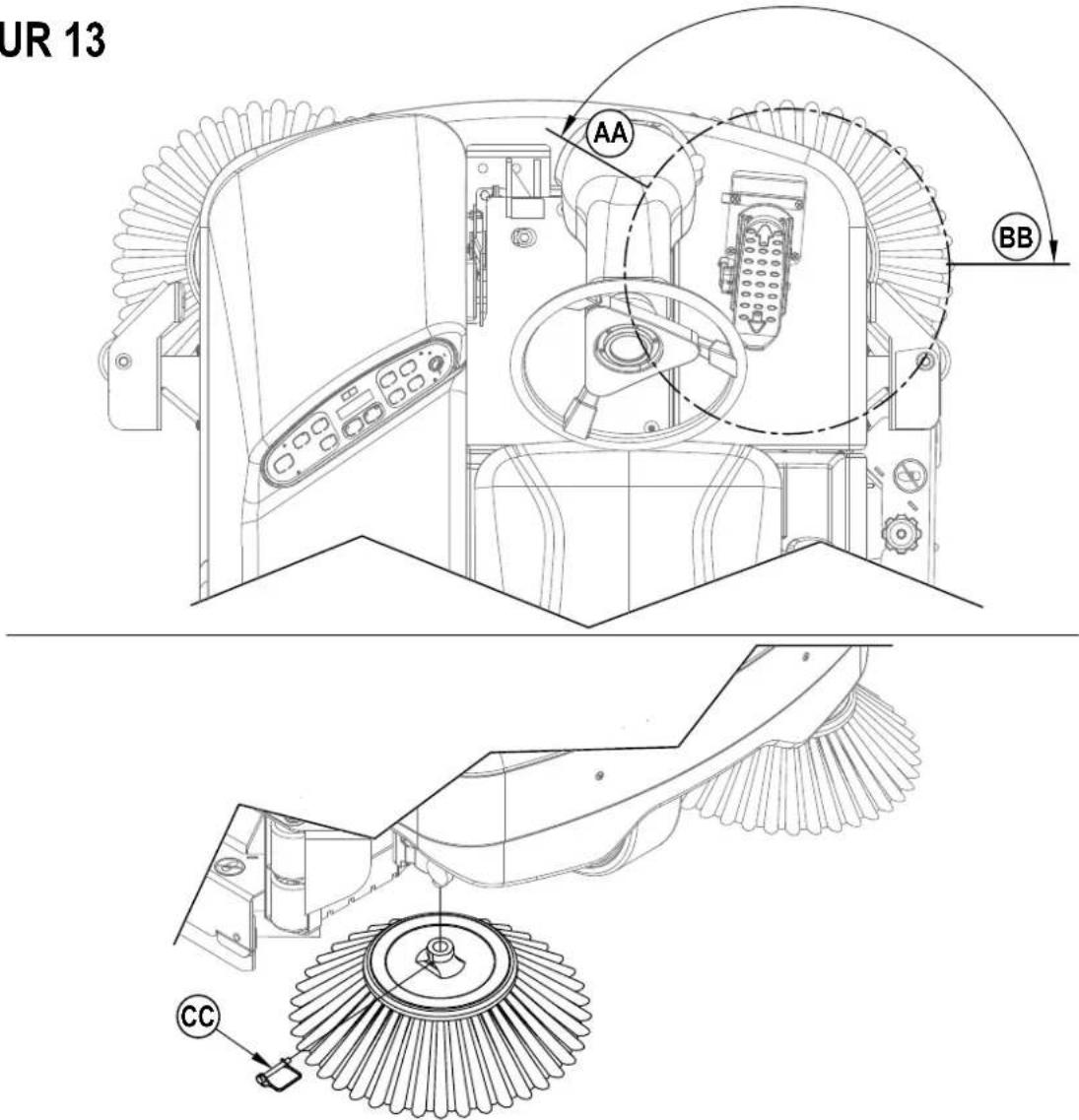

De zijbezem(s) veegt/vegen stof en afval dat aan wanden of verhoogde randen ligt naar het veegbereik van de hoofdbezem. Stel de zijbezem zo af dat het borstelhaar in het gebied tussen 10 uur (AA) en 3 uur (BB) zoals getoond in Figuur 13 contact maakt met de vloer wanneer de bezem omlaag staat en draait. De zijbezems worden bijgesteld door middel van de aanpassingsstand. Om de “Aanpassingsstand” binnen te gaan voert u de volgende stappen uit... 1 Zet het contactslot (A) UIT (O). 2 Houd de zijbezemschakelaar (C) en de Schrobben UIT-schakelaar (E) ingedrukt. 3 Terwijl u deze schakelaars (C & E) houdt ingedrukt, zet u het contactslot AAN (I). 4 Blijf de schakelaars gedurende 2 seconden ingedrukt houden totdat de LED’s van de zijbezem, Schrobben UIT en Schrobben AAN aangaan. 5 Laat de schakelaars los. Op de weergave (K) is nu het volgende te zien: [SIDE BROOM ADJUSTMENT] “AANPASSING VAN DE ZIJBEZEM”. Zodra u in de “Aanpassingsstand” bent, voert u de volgende stappen uit om de zijbezem bij te stellen... 1 Druk op de Schrobben AAN-schakelaar (D) om de zijbezems omlaag te brengen en druk op de zijbezemschakelaar (C) om de zijbezems omhoog te brengen totdat de gewenste hoogte bereikt is. 2 Om de hoogtestand van de zijbezems op te slaan drukt u op de Schrobben UIT-schakelaar (E). De zijbezems worden omhoog gebracht tot de omhoog- positie en de weergave zal een sleutelpictogram laten zien (daarmee aangevend dat de contactschakelaar uit- en ingeschakeld moet worden). 3 De machine is nu opnieuw geprogrammeerd om de nieuwe hoogtestand voor de zijbezems te gebruiken. OPMERKING: Als u de machine wegzet, moet de zijbezems omhoog staan. De zijbezems moeten) worden vervangen als het borstelhaar tot op 7,62 cm (3 inch) versleten is, want anders werkt de zijbezem niet meer goed. De zijbezem vervangen... 1 Breng de zijbezem(s) omhoog. 2 Verwijder de grote pen (CC) die de zijbezem vasthoudt en verwijder de bezem. 3 Installeer de nieuwe bezem door hem OMHOOG te schuiven op de as en de pen (CC) opnieuw te installeren. FIGUUR 13

GEBRUIKSAANWIJZINGC - NEDERLANDSPROBLEMEN VERHELPEN

Probleem Mogelijke oorzaak Oplossing Water wordt slecht opgezogen Versleten of gescheurde wissers Wissers omkeren of vervangen Zuigmond niet goed afgesteld Zuigmond bijstellen totdat de wissers de vloer over de gehele breedte op gelijke hoogte raken Vuilwatertank vol Vuilwatertank legen Lek in afvoerslang vuilwatertank Stop vastzetten of vervangen Lek in pakking deksel vuilwatertank Pakking vervangen/deksel juist plaatsen Vuildeeltjes in zuigmond Zuigmond reinigen Zuigslang verstopt Vuildeeltjes verwijderen Te veel toevoer van schoonwater Verminder toevoer via schoonwaterknop op het bedieningspaneel Deksel schuim¿ lter niet juist geplaatst Deksel juist plaatsen Schrobt slecht Versleten borstels of pads Borstels omkeren of vervangen Verkeerde soort borstel of pad Raadpleeg Nil¿ sk Verkeerd reinigingsmiddel Raadpleeg Nil¿ sk Machine rijdt te hard Rijd langzamer Niet voldoende toevoer van schoonwater Verhoog toevoer via schoonwaterknop op het bedieningspaneel Schrobmotoren werken niet 20 Amp zekering (F3) doorgeslagen Op kortsluiting controleren en opnieuw instellen Geen wielaandrijving Te weinig of geen toevoer van schoonwater Schoonwatertank leeg Schoonwatertank vullen Leidingen, kleppen, ¿ lter of tank verstopt Leidingenen tank doorspoelen en schoonwater¿ lter reinigen Oplossing staat UIT Activeer toevoer via schoonwaterknop op het bedieningspaneel Elektromagnetische klep schoonwatertoevoer verstopt of defect Reinig de klep of vervang ze (zie onderhoudshandleiding) Machine werkt niet Noodstopschakelaar doorgeslagen Accu’s opnieuw aansluiten Veiligheidsschakelaar bij bestuurdersplaats Op open circuit controleren en vervangen Regeling hoofdsysteem Op foutcodes controleren (zie onderhoudshandleiding) 3 Amp zekering (F1) doorgeslagen Op kortsluiting controleren en opnieuw instellen Geen wielaandrijving Snelheidsregelaar aandrijfsysteem Op foutcodes controleren Op foutcodes controleren (zie onderhoudshandleiding) Noodstopschakelaar doorgeslagen Accu’s opnieuw aansluiten Zuigsysteem gaat uit en display meldt “FULL”, maar vuilwatertank is niet vol Zuigmondslang verstopt Vuildeeltjes verwijderen Er worden met hoge snelheid grote hoeveelheden water opgezogen Rijd langzamer of zet automatisch afsluiten van toevoer uit (zie onderhoudshandleiding) Veegt slecht (bij cilindrische systemen) Hopper vol Hopper legen en reinigen Versleten borstels Borstels vervangen Borstelhaar is wat ingedeukt Borstels omkeren Geen Reinigingsmiddeltoevoer (enkel EcoFlex modellen) Reinigingspatroon is leeg. Vul het reinigingspatroon bij Toevoerleiding reinigingsmiddel verstopt of geknikt Maak het systeem schoon, trek de leidingen recht om knikken erin te verwijderen Afsluitdop op reinigingspatroon niet afgesloten. Draai de afsluitdop weer vast Bedrading pomp reinigingsmiddel afgesloten of foutief aangesloten Sluit de bedrading (opnieuw) correct aan 2/2014 C - 25 56091097 - SC6500

NEDERLANDS - CGEBRUIKSAANWIJZINGPROBLEMEN VERHELPEN

Alle foutcodes die worden gedetecteerd door het samenstel van het A2-bedieningspaneel worden, op het moment dat ze zich voordoen, weergegeven op het scherm van het bedieningspaneel. Indien er sprake is van meer dan één fout, zal het display de foutcodes doorlopen met intervallen van één seconde. De fout (A) zal worden weergegeven als het symbool voor een mechanische moersleutel gevolgd door een tweecijferige code. Bijvoorbeeld: 29 zoals weergegeven in de aangrenzende tekening zou op een fout met een open zuigmotor duiden. Beeldschermcode Beschrijving fout/defect

Fout R2-weerstand richting schrobdek

Fout snelheidscontrole

Overbelasting schrobmotor Let op dat sommige modellen een, twee of drie schrobmotoren gebruiken.

Overbelasting bij stroomspoel linker borstelmotor Schakelaar K4 is voor de linkermotor op de driemotorige dekken.

Overbelasting bij stroomspoel centrale borstelmotor Schakelaar K4 is voor de linker motor op de driemotorige dekken. K3 is voor de linker motor op tweemotorige dekken.

Overbelasting bij stroomspoel rechter borstelmotor K4 schakelaar is voor de linkermotor op de driemotorige dekken. K2 is de schakelaar op eenmotorige dekken.

Overbelasting bij aandrijving schroefdek

Overbelasting bij zuigmotor

Overbelasting bij stroomspoel K1 zuigmotor.

Overbelasting bij zuigmondaandrijving

Overbelasting bij L1 elektromagneet schoonwatertoevoer overbelast

Overbelasting bij regelpomp schoonwatertoevoer

Overbelasting bij stroomspoel K6 zijbezemmotor

Overbelasting bij aandrijving zijbezemt

Overbelasting bij K5 hulpstroomspoel

Overbelasting bij alarm voor achteruit rijden

Fout horn uitgang Beeldschermcode Beschrijving fout/defect

Kortsluiting bij stroomspoel linker borstelmotor

Kortsluiting bij stroomspoel linker borstelmotor

Kortsluiting bij stroomspoel rechter borstelmotor

Schrobdekaandrijving open

Stroomspoel zuigmotor open

Kortsluiting bij stroomspoel K1 zuigmotor

Zuigmondaandrijving open

Kortsluiting bij L1 elektromagnetische klep schoonwatertoevoer

Stroomspoel zijbezemmotor open

Kortsluiting bij stroomspoel K6 zijbezemmotor

Motor zijbezemaandrijving open

Kortsluiting bij stroomspoel K5 hulpmotor

Alarm voor achteruit rijden open

Kortsluiting bij alarm voor achteruit rijden C - 26 SC6500 - 56091097 2/2014

GEBRUIKSAANWIJZINGC - NEDERLANDSACCESSOIRES / OPTIES

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het speci¿ eke gebruik van de machine:

• Borstels met hardere of zachtere haartjes • Veiligheidskit voor voet van bediener

• Zelfvulset schoonwater • Alarmset voor achteruit rijden

• Zittingkit Deluxe • Kit voor zware voorbumper

• Kit voor beschermkap • Vloermatkit

• Autogordelkit • Kit voor chemische dosering

• Uitrolkit accu • Kit voor buis voorbumper Neem voor meer informatie over bovengenoemde accessoires contact op met een bevoegde vakhandelaar. Materiaalsamenstelling en recyclebaarheid Type % van machinegewicht % recyclebaar Aluminium 2% 100% Elektrisch / motoren / - overig 19% 33% Ferrometalen 51% 100% Harnassen / kabels 2% 81% Vloeistoffen 0% 0% Plastic – niet-recyclebaar 3% 0% Plastic - recyclebaar 3% 100% Polyethyleen 21% 92% Rubber 1% 33%

Trillingen ter hoogte van de handgrepen (ISO 5349-1) Onzekerheid m/s

Trillingen bij bestuurdersplaats (EN 1032) m/s

Trillingen bij bestuurdersplaats (EN 1032) m/s

Stijgvermogen - Transport 16% (9°) 16% (9°) Stijgvermogen - Reinigen 10.5% (6°) 10.5% (6°) Lengte machine inch / cm 73.5 / 187 Hoogte machine inch / cm 58.5 / 148.6 Hoogte machine (w/beschermdak) inch / cm 84 / 213 Breedte machine bij rollers - Cilindrisch inch / cm 47.5 / 121 55.5 / 141 Breedte machine bij rollers - Schijf inch / cm 42.5 / 108 52.5 / 133 Breedte machine met zuigmond inch / cm 49 / 125 “F” 57 / 145 “H” Min. draaicirkel inch / cm 84 / 214 Capaciteit schoonwatertank Gallon / L 70 / 265 Capaciteit vuilwatertank Gallon / L 70 / 265 Transportsnelheid (voorwaarts Maximum) mph / kph 6.0 / 9.5 Transportsnelheid (Achteruit Maximum) mph / kph 3.0 / 5.0 Omvang accubak (bij benadering) Hoogte (maximum) inch / cm 19 / 48.2 Breedte (maximum) inch / cm 20 / 50.8 Lengte (maximum) inch / cm 31.75 / 80.6 Maat van schrobborstel Diameter –uitwendige schrobborstel Cilindrisch (inwendige kern is 5 in / 12.7 cm) inch / cm 8.5 / 21.6 Lengte schrobborstel - Cilindrisch (twee borstels per machine) inch / cm 38.37 / 97.4 46.6 / 118.4 Diameter borstel - Schijf inch / cm (Hoeveelheid van 2) 20 / 50.8 (Hoeveelheid van 3) 17 / 43 Snelheid van schrobborstel Cilindrisch RPM 630 630 Schijf RPM 240 225 Capaciteit Hopper - Cilindrisch ft

/ L 0.40 / 11 0.50 / 14 Breedte reinigingsgebied (schrobpad) inch / cm 40 / 101 48 / 122 Veegbreedte met zijbezems - Cilindrisch inch / cm 57 / 145 *Brutogewicht: Standaardmachine zonder opties, volle schoonwatertank en lege vuilwatertank, met geïnstalleerde lege schrobborstels en accu’s. Transportgewicht Standaardmachine zonder keuzemogelijkheden, lege schoonwater- en vuilwatertanks, met geïnstalleerde accu’s en geen bestuurder. revised 12/2014 C - 28 SC6500 - 56091097 2/2014 GEBRUIKSAANWIJZINGC - NEDERLANDSɉȾɆȻȽɆɀɈɃɀ
