Producttype	Foto-elektrische rookmelder
Merk	Sygonix
Model	SY-4966400
Afmetingen (L x H x D)	76 x 29 x 76 mm
Gewicht (product + plaat + batterij)	83 g
Voeding	Lithiumbatterij 3 V CR123A (1400 mAh)
Batterijduur	Ongeveer 2 jaar
Stroomverbruik in stand-by	< 9 μA
Geluidsalarm	≥ 85 dB op 3 m
Detectietype	Foto-elektrisch
Connectiviteit	Wi-Fi 2,4 GHz, IEEE 802.11 b/g/n
Draadloos bereik	100 m
Bedrijfstemperatuur	0 tot +55 °C
Luchtvochtigheid tijdens gebruik	≤ 95 % RV
Inhoud van de verpakking	Rookmelder, CR123A-batterij, dubbelzijdig plakband, 2 schroeven, 2 pluggen, gebruiksaanwijzing
Hoofdfuncties	Alarmtest, pauzestand (9 min), pushmelding via Smart Life-app
Onderhoud en reiniging	Reinigen met een droge, niet-pluizende doek of stofzuiger met zachte borstel; geen chemicaliën gebruiken
Veiligheid	Gebruik alleen niet-oplaadbare batterijen, let op de polariteit, vermijd vocht en extreme temperaturen
Repareerbaarheid	Niet zelf repareren; neem contact op met klantenservice bij defecten
Normen	EN 14604:2005/AC:2008

Veelgestelde vragen - SY-4966400 Sygonix

Hoe installeer ik de rookmelder?

De rookmelder moet aan het plafond worden geïnstalleerd, in het midden van de kamer, op ten minste 150 cm van verlichting, ventilatoren of airconditioners. Gebruik de montagebeugel om twee gaten te boren, steek de pluggen in, bevestig de beugel met de schroeven en vergrendel de rookmelder door deze met de klok mee te draaien. Zorg ervoor dat de batterij is geplaatst voordat u de plaat bevestigt.

Welk type batterij moet ik gebruiken en hoe plaats ik deze?

Gebruik uitsluitend een niet-oplaadbare CR123A-batterij (meegeleverd en vooraf geïnstalleerd). Verwijder de plastic isolatiestrook voor het eerste gebruik. Plaats de batterij volgens de aangegeven polariteit in het compartiment.

Hoe test ik het alarm?

Druk kort op de Test-knop. Als het alarm werkt, hoort u 3 pieptonen en ziet u een continu rood knipperen. Test het alarm elke week. Houd afstand vanwege het geluidsniveau ≥85 dB.

Wat te doen bij een vals alarm?

Gebruik de Pauzestand: houd de Test-knop ingedrukt om het alarm gedurende 9 minuten te stoppen. Als de rookconcentratie na 9 minuten hoog blijft, gaat het alarm opnieuw af. Gebruik deze functie alleen voor niet-gevaarlijke alarmen (bijv. kookrook).

Hoe weet ik of de batterij bijna leeg is?

Bij een bijna lege batterij geeft de melder elke 40 seconden 1 rode knipper en 1 piep. De mobiele app toont ook een batterijstatuspictogram. Vervang de batterij zo snel mogelijk door een nieuwe.

Hoe verbind ik de rookmelder met de Smart Life-app?

Download de app Smart Life - Smart Living uit de App Store of Google Play. Zorg ervoor dat uw wifi-netwerk op 2,4 GHz werkt. Volg het verbindingspad: Sensor → Smoke detector (Wi-Fi). Gebruik de AP- of EZ-modus voor het koppelen. Druk na verbinding kort op de Test-knop en wacht 10 seconden.

Wat te doen als de rookmelder elke 40 seconden 2 pieptonen geeft?

Dit duidt op een intern defect van het product. Stop onmiddellijk met het gebruik en neem contact op met de klantenservice. Probeer het niet zelf te repareren.

Hoe reinig ik de rookmelder?

Verwijder het product voorzichtig van de beugel. Gebruik een stofzuiger met zachte borstel om vuil te verwijderen, vooral rond de detectiegaten. Veeg af met een droge, niet-pluizende doek. Gebruik geen agressieve middelen of alcohol. Na reiniging opnieuw installeren en het alarm testen.

Wat zijn de bedrijfs- en opslagomstandigheden?

Bedrijfstemperatuur: 0 tot +55 °C, luchtvochtigheid ≤95% RV. Opslagtemperatuur: -10 tot +55 °C, luchtvochtigheid ≤95% RV. Bescherm het product tegen vocht, direct zonlicht en extreme temperaturen.

Hoe moet ik het product en de batterij aan het einde van de levensduur weggooien?

Het product mag niet bij het huishoudelijk afval. Breng het naar een inzamelpunt voor elektrische en elektronische apparatuur. Gebruikte batterijen moeten worden ingeleverd bij recyclingcentra of verkooppunten. Voordat u een batterij weggooit, bedek de contacten met plakband om kortsluiting te voorkomen.

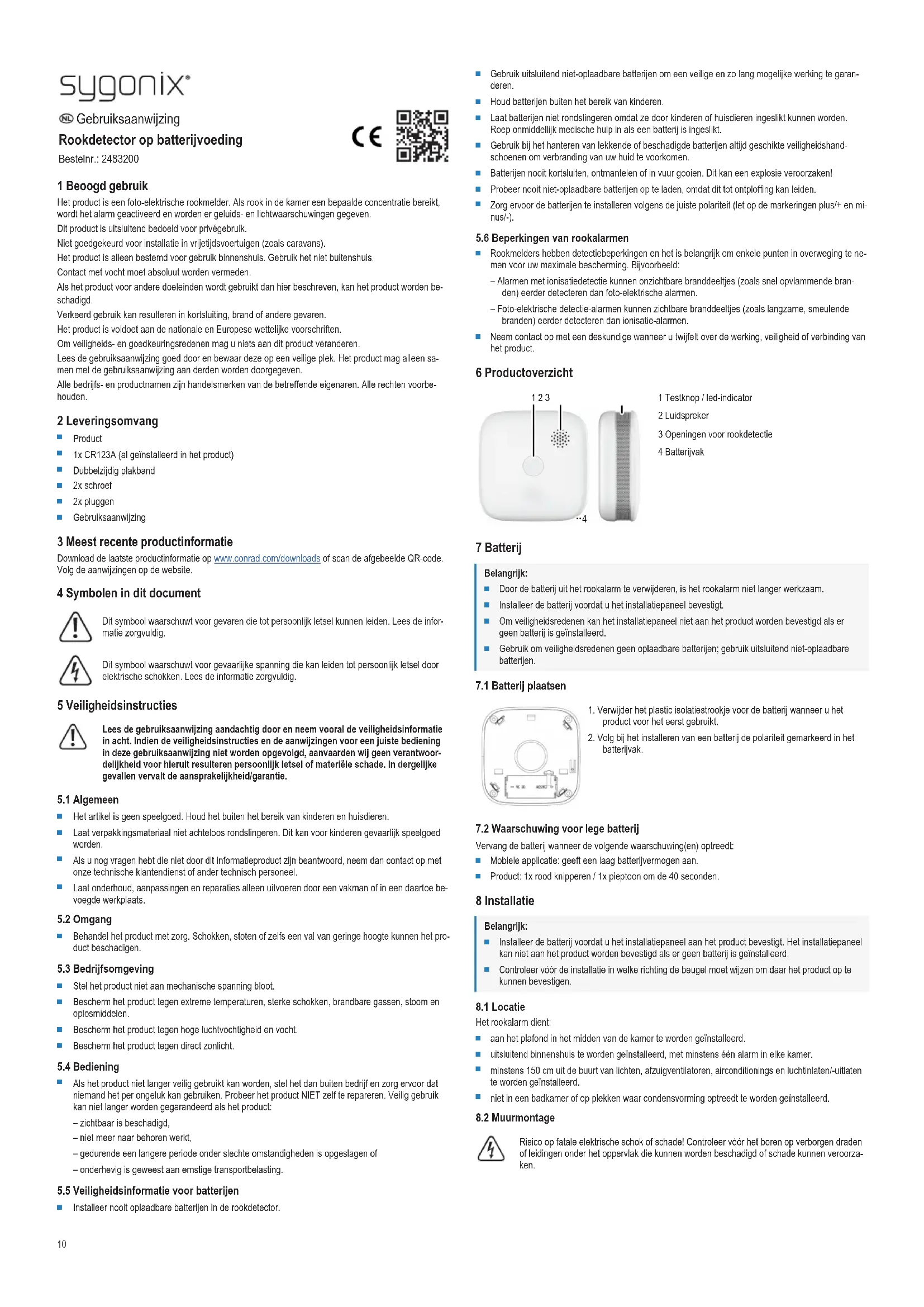

GEBRUIKSAANWIJZING SY-4966400 Sygonix

Het product is een foto-elektrische rookmelder. Als rook in de kamer een bepaalde concentratie bereikt, wordt het alarm geactiveerd en worden er geluids- en lichtwaarschuwingen gegeven.

Dit product is uitsluitend bedoeld voor privégebruik.

Niet goedgekeurd voor installatie in vrijetijdsvoertuigen (zoals caravans).

Het product is alleen bestemd voor gebruik binnenshuis. Gebruik het niet buitenshuis.

Contact met vocht moet absoluut worden vermeden.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd.

Verkeerd gebruik kan resulteren in kortsluiting, brand of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

2 Leveringsomvang

Product
1x CR123A (al geïnstalleerd in het product)
Dubbelzijdig plakband
2x schroef
2x pluggen
Gebruiksaanwijzing

3 Meest recente productinformatie

Download de laatste productinformatie op www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.

4 Symbolen in dit document

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden. Lees de informatie zorgvuldig.

Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk letsel door elektrische schokken. Lees de informatie zorgvuldig.

5 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indlen de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantle.

5.1 Algemeen

Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan contact op met onze technische klantendienst of ander technisch personeel.
Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

5.2 Omgang

- Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

5.3 Bedrijfsomgeving

Stel het product niet aan mechanische spanning bloot.
Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.
Bescherm het product tegen hoge luchtvochtigheid en vocht.
Bescherm het product tegen direct zonlicht.

5.4 Bediening

Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,
• niet meer naar behoren werkt,
• gedurende een langere periode onder slechte omstandigheden is opgeslagen of
• onderhevig is geweest aan ernstige transportbelasting.

5.5 Veiligheidsinformatie voor batterijen

Installeer nooit oplaadbare batterijen in de rookdetector.

• Gebruik uitsluitend niet-oplaadbare batterijen om een veilige en zo lang mogelijke werking te garanderen.
  Houd batterijen buiten het bereik van kinderen.
  Laat batterijen niet rondslingeren omdat ze door kinderen of huisdieren ingeslikt kunnen worden. Roep onmiddellijk medische hulp in als een batterij is ingeslikt.
• Gebruik bij het hanteren van lekkende of beschadigde batterijen altijd geschikte veiligheidshandschoenen om verbranding van uw huid te voorkomen.
  Batterijen nooit kortsluiten, ontmantelen of in vuur gooien. Dit kan een explosie veroorzaken!
  ■ Probeer nooit niet-oplaadbare batterijen op te laden, omdat dit tot ontploffing kan leiden.
  Zorg ervoor de batterijen te installeren volgens de juiste polariteit (let op de markeringen plus/+ en minus/-).

5.6 Beperkingen van rookalarmen

■ Rookmelders hebben detectiebeperkingen en het is belangrijk om enkele punten in overweging te nemen voor uw maximale bescherming. Bijvoorbeeld:

- Alarmen met ionisatiedetectie kunnen onzichtbare branddeeltjes (zoals snel opvlammende branden) eerder detecteren dan foto-elektrische alarmen.

- Foto-elektrische detectie-alarmen kunnen zichtbare branddeelljes (zoals langzame, smeulende branden) eerder detecteren dan ionisatie-alarmen.

- Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of verbinding van het product.

6 Productoverzicht

1 Testknop / led-indicator
2 Luidspreker
3 Openingen voor rookdetectie
4 Batterijvak

7 Batterij

Belangrijk:

Door de batterij uit het rookalarm te verwijderen, is het rookalarm niet langer werkzaam.
Installeer de batterij voordat u het installatiepaneel bevestigt.
- Om veiligheidsredenen kan het installatiepaneel niet aan het product worden bevestigd als er geen batterij is geïnstalleerd.
- Gebruik om veiligheidsredenen geen oplaadbare batterijen; gebruik uitsluitend niet-oplaadbare batterijen.

7.1 Batterij plaatsen

1. Verwijder het plastic isolatiestrookje voor de batterij wanneer u het product voor het eerst gebruikt.
2. Volg bij het installeren van een batterij de polariteit gemarkeerd in het batterijvak.

7.2 Waarschuwing voor lege batterij

Vervang de batterij wanneer de volgende waarschuwing(en) optreedt:

Mobiele applicatie: geeft een laag batterijvermogen aan.
Product: 1x rood knipperen / 1x pieptoon om de 40 seconden.

8 Installatie

Belangrijk:

Installeer de batterij voordat u het installatiepaneel aan het product bevestigt. Het installatiepaneel kan niet aan het product worden bevestigd als er geen batterij is geïnstalleerd.
- Controleer vóór de installatie in welke richting de beugel moet wijzen om daar het product op te kunnen bevestigen.

8.1 Locatie

Het rookalam dient:

aan het plafond in het midden van de kamer te worden geinstalleerd.
uitsluitend binnenshuis te worden geïnstalleerd, met minstens één alarm in elke kamer.
minstens 150 cm uit de buurt van lichten, afzuigventilatoren, airconditionings en luchtinlaten/-uitlaten te worden geïnstalleerd.
niet in een badkamer of op plekken waar condensvorming optreedt te worden geïnstalleerd.

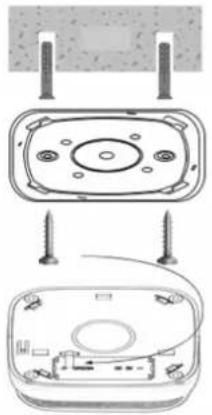

8.2 Muurmontage

Risico op fatale elektrische schok of schade! Controleer vóór het boren op verborgen draden of leidingen onder het opperviak die kunnen worden beschadigd of schade kunnen veroorzaken.

1. Gebruik de montagebeugel als een sjabloon om de boorgaten te markeren.
2. Boor 2x gaten.
3. Steek de plastic pluggen in de gaten.
4. Bevestig de beugel aan de muur met de 2x schroeven.
5. Pas de gaten van het rookalam op de gaten van de beugel.
6. Zet het product vast aan de beugel door deze rechtsom te draaien.
7. Controleer of het product stevig is gemonteerd voordat u deze loslaat.

8.3 Plakband

√ Het oppervlak voor de montage dient droog, waterpas, niet-poreus en vrij van vuil te zijn.

1. Verwijder het plakband en bevestig het aan de muur.
2. Druk de installatiebeugel rustig tegen de tape en houd deze daar voor ongeveer 30 seconden.
3. Pas de gaten van het rookalarm op de gaten van de beugel.
4. Zet het product vast aan de beugel door deze rechtsom te draaien.
5. Controleer of het product stevig is gemonteerd voordat u deze loslaat.

9 Gebruik

9.1 Alarmtest

Belangrijk:

Vanwege de luidheid (≥85 decibels) van het alarm, dient u altijd op armlengte van het product te staan wanneer u deze test.
Test het alarm elke week om een goede werking te waarborgen.
- Alarmen die de test niet doorstaan of niet normaal werken, mogen niet worden gebruikt.

Druk kort op de knop "test" om het alarm te testen. Als het alarm correct werkt, zullen de volgende geluids- en lichtsignalen activeren en vervolgens uitschakelen:

Continu rood knipperen
3x pieptonen

9.2 Normale werking

Het product werkt normaal wanneer de volgende geluids- en lichtsignalen optreden:

1x rood knipperen om de 40 seconden.

9.3 Rookalarm geactiveerd

Wanneer het rookalarm wordt geactiveerd, treden de volgende waarschuwingen op:

Continu rood knipperen + continue pieptoon + app-waarschuwing

9.4 Batterij bijna leeg

Vervang de batterij wanneer de volgende waarschuwing(en) optreedt:

Mobiele applicatie: toont het batterijstatuspictogram.
Product: 1x rood knipperen / 1x pieptoon om de 40 seconden.

9.5 Productstoring

Als het product niet correct werkt, dient u deze niet langer te gebruiken. De volgende geluids- en lichtsignalen zullen optreden:

2x rood knipperen / 2x piepgeluid om de 40 seconden.

9.6 Stille modus

Belangrijk:

Deze modus dient alleen te worden gebruikt om een (vals) alarm te dempen dat is geactiveerd door een bekende niet-gevaarlijke situatie (zoals rook tijdens het koken).

Als er een vals alarm is geactiveerd:

Houd de knop "test" ingedrukt om het alarm 9 minuten lang te dempen.
Als de rookconcentratie na 9 minuten nog steeds boven het alarmpunt is, zal het alarm weer klinken.

10 Applicatie "Smart Life - Smart Living"

Belangrijk:

• Dit product is compatibel met 2,4 GHz netwerken.
• Voer de exacte netwerknaam in (hoofdlettergevoelig).
• Verbind het mobiele apparaat met hetzeflde WiFi-netwerk als waarmee u het product verbindt.
• Als u het product aan derden geeft waarmee u het apparaat niet hebt gedeeld ("Apparaat delen"), dan moet u het apparaat misschien eerst via de applicatie verwijderen ("Apparaat verwijderen") voordat zij deze met hun account kunnen linken.

10.1 Eigenschappen

■ Waarschuwing voor lege batterij.
Push-notificatie voor rookdetectie.
- Controle van batterijvermogen en statusregistratie.

10.2 Applicatie downloaden

Compatibele Android™ en iOS-apps zijn verknijgbaar via de betreffende app stores.

Zoek naar "Smart Life - Smart Living".

10.3 Product koppelen met applicatie

■ Verbindingspad: Sensor → Smoke detector (Wi-Fi)
De volgende koppelingsmethoden zijn beschikbaar:

Verbindingsmethode Beschikbaar
QR-code Nee
AP-modus Ja
EZ-modus Ja

10.4 WiFi-verbindingsstatus

Opmerkingen:

Druk na een geslaagde verbinding met het netwerk kort op de knop "test" en wacht vervolgens ongeveer 10 seconden.
De app zal "caution, smoke inspected" laten zien om aan te geven dat het product normaal werkt.

10.4.1 Product verbonden met WiFi

Het product is verbonden met een WiFi-netwerk als de rode led traag knippert:

Na de testknop >5 seconden ingedrukt te houden.
■ Voor een korte tijdsduur nadat het product AAN is geschakeld.

10.4.2 Product niet verbonden met WiFi.

Het product is niet verbonden met een WiFi-netwerk als de rode led snel knippert:

Na de testknop >5 seconden ingedrukt te houden.
■ Voor een korte tijdsduur nadat het product AAN is geschakeld.

10.4.3 Netwerkfout

• Een WiFi-netwerkfout wordt aangegeven door: 3x rood knipperen / 3x tsjilpend geluid om de 40 seconden.
• Controleer of uw WiFi-netwerk correct werkt en probeer vervolgens opnieuw verbinding te maken.

11 Problemen oplossen

Probleem Mogelijke oorzaak Aan	bevolen oplossing
Alarm klinkt onmiddellijk na het inschakelen.	Veel rook binnenshuis. Schakel het apparaat weer in nadat de rook is verwijderd.
	Intern circuit beschadigd. Gebruik het product niet langer.Neem contact op met klanten-dienst.
1x pieptoon elke 40 seconden na het inschakelen.	Batterij bijna leeg. Batterij vervangen.
2x pieptoon elke 40 seconden na het inschakelen.	Intern circuit beschadigd. Gebruik het product niet langer.Neem contact op met klanten-dienst.
Geen alarmgeluid bij het uitvoeren van een alarmtest.	Batterij incorrect geinstalleerd. Installeer de batterij opnieuw en let hierbij op de juiste polanteit.
	Batterij bijna leeg. Batterij vervangen.

12 Onderhoud en reiniging

Belangrijk:

• Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.
• Dompel het product niet in water.

• Vervang de batterij na ongeveer 2 jaar

• Verwijder het product voorzichtig van de muurbeugel.

• Gebruik indien nodig een stofzuiger met zachte borstelkop om vuil te verwijderen voordat u het product afveegt. Let met name op de gaten voor de rookdetectie.
• Reinig het product met een droog, pluisvrij doekje. Zorg ervoor geen vuil in de openingen van het product te duwen, met name niet in de gaten voor rookdetectie.
• Installeer het product weer na deze te hebben schoongemaakt en voer een alarmtest uit.

13 Conformiteitsverklaring (DOC)

Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, dat dit product voldoet aan de Europese richtlijn 2014/53/EU.

Klik op de volgende link om de volledige tekst van de EU-conformiteitsverklaring te lezen: www.conrad.com/downloads

Voer het bestelnummer van het product in het zoekveld in; vervolgens kunt u de EU-conformiteitsverklaring downloaden in de beschikbare talen.

14 Verwijdering

14.1 Product

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

14.2 Batterijen/accu's

Verwijder eventueel geplaatste batterijen/accu's en gooi ze apart van het product weg. U als eindgebruiker bent wettelijk verplicht (batterijverordening) om alle gebruikte batterijen/accu's in te leveren; het weggooien bij het huisvuil is verboden.

Batterijen/accu's die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's, bijv. onder de links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen/accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen/accu's worden verkocht, afgeven. U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.

Dek blootliggende contacten van batterijen/accu's volledig met een stukje plakband af alvorens ze weg te werpen, om kortsluiting te voorkomen. Zelfs als batterijen/accu's leeg zijn, kan de rest-energie die zij bevatten gevaarlijk zijn in geval van kortsluiting (barsten, sterke verhitting, brand, explosie).

Levensduur batterij....ong. 2 jaar

Waarschuwing voor lege batterij .... <2,7 V

Rookdetectie.... Foto-elektrisch

15.2 Draadloze module

Draadloze frequentie 2,412 tot 2,484 GHz

Draadloos bereik 100 m

Draadloos transmissievermogen .... 20 dBm

Norm...... IEEE 802.11 b/g/n

15.3 Overige

Bedrijfstemperatuur 0 tot +55 °C

Bedrijfsluchtvochtigheid ....≤95 % RV

Opslagtemperatuur ...... -10 tot +55 °C

Opslagluchtvochtigheid .... ≤95 % RV

Afmetingen (B x H x D)(ong.) 76 x 29 x76 mm

Gewicht (ong.) 83 g (product + installatiepaneel + batterij)

1008

1008-CPR-MC 69266125 0001

DC 3 V (CR123A/2 jaar)

Gebruik de testfunctie om le controleren

of de melder correct werkt nadat u de

batterij hebt vervangen

Draadloos protocol: Wi-Fi

Gelest volgens:

EN 14604:2005

EN 14604:2005/AC:2008

Rookmelder

ZR150SW

Gedistribueerd door Conrad Elec-

tronic SE, Klaus-Conrad-Str. 1, D-92240

Hirschau

WEEE-Reg.-Nr.

DE26001718

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, verlaing inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfilm- ming of de registrate in elektronische gegevensverwerkingssystemen, vereist de voorafgaande schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
