| Producttype | Dashcam (ingebouwde camera) |
| Merk en model | Pioneer VREC-170RS |
| Afmetingen (B x H x D) | 89,5 mm x 54,3 mm x 29,9 mm |
| Gewicht | 94 g (zonder houder en kabel) |
| Voeding | DC 5 V via sigarettenaansteker-kabel (12 V / 24 V) |
| Stroomverbruik | Ongeveer 2,3 W tijdens het opladen |
| Zekering (in de kabel) | F 2 AL / 250 V, diam. 5,0 mm, lengte 20 mm |
| Beeldsensor | CMOS-sensor 2 megapixel hoge gevoeligheid |
| Video resolutie | Full HD 1920 × 1080 p / HD 1280 × 720 p |
| Kijkhoek (camera) | Horizontaal 100°, verticaal 52°, diagonaal 139° |
| Diafragma (F-waarde) | F2.1 |
| Scherm | LCD 3 inch |
| Geïntegreerde GPS | Ja (satellietontvangst, registratie van snelheid en positie) |
| Draadloze verbinding | Wi-Fi 802.11 b/g/n (voor exclusieve smartphone-app) |
| Opslagmedia | microSDHC-kaart 16 GB tot 32 GB, klasse 10, exFAT-systeem |
| Opnamemodi | Normaal, Gebeurtenis (automatisch of handmatig), Parkeren (beveiliging), Foto |
| Schoksensor (G-sensor) | 3 assen, instelbaar op 4 niveaus (Hoog/Midden/Laag/Uit) |
| ADAS-functies | Rijstrookwaarschuwing (LDWS), Frontale botsingswaarschuwing (FCWS), Snelheidslimietwaarschuwing |
| Audio-opname | In- of uitschakelbaar (ingebouwde microfoon) |
| Bedrijfstemperatuur | -20 °C tot +60 °C |
| Interne batterij | Verbruiksartikel (tijdsbehoud en tijdelijk gebruik) |
| Reparatie | Onderdelen verkrijgbaar bij Pioneer klantenservice. Zekering vervangbaar door gebruiker. |
Veelgestelde vragen - VREC-170RS PIONEER
Gebruikersvragen over VREC-170RS PIONEER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Dashcam in PDF-formaat gratis! Vind uw handleiding VREC-170RS - PIONEER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. VREC-170RS van het merk PIONEER.
GEBRUIKSAANWIJZING VREC-170RS PIONEER
Hierbij verklaar ik, Pioneer, dat het type radioapparatuur [*] conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://www.pioneer-car.eu/eur/compliance Français:
Hierbij verklaar ik, Pioneer, dat het type radioapparatuur [*] conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://www.pioneer-car.eu/eur/compliance Français:
Hierbij verklaar ik, Pioneer, dat het type radioapparatuur [*] conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://www.pioneer-car.eu/eur/compliance Français:
Hierbij verklaar ik, Pioneer, dat het type radioapparatuur [*] conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://www.pioneer-car.eu/eur/compliance Français:
Wij zijn dankbaar voordat U dit toestel van "Pioneer" corporatie heeft gekocht. Om te begrijpen hoe U kan op dergelijke manier een toestel van Uw model gebruiken, neem kennis met deze instructies. Na het kennis maken met instructies bewaar dit document in velige plaats voor verdere gebruik.
Veligheid maatregelen. 5
Veligheids maatregelen....6
Beperking van verantwoordelijkheid....9
Het orde van het kennismaken met dit leiding....10
Veligheidsmaatregelen bij het gebruik ....11
Het kontrole van de set van de levering....13
Wanneer U hoeft een zekering veranderen 13
Voor het installeren van het toestel....14
Veligheidsmaatregelen tijdens het installatie....14
Tippen voor het installatie 14
Installeren....15

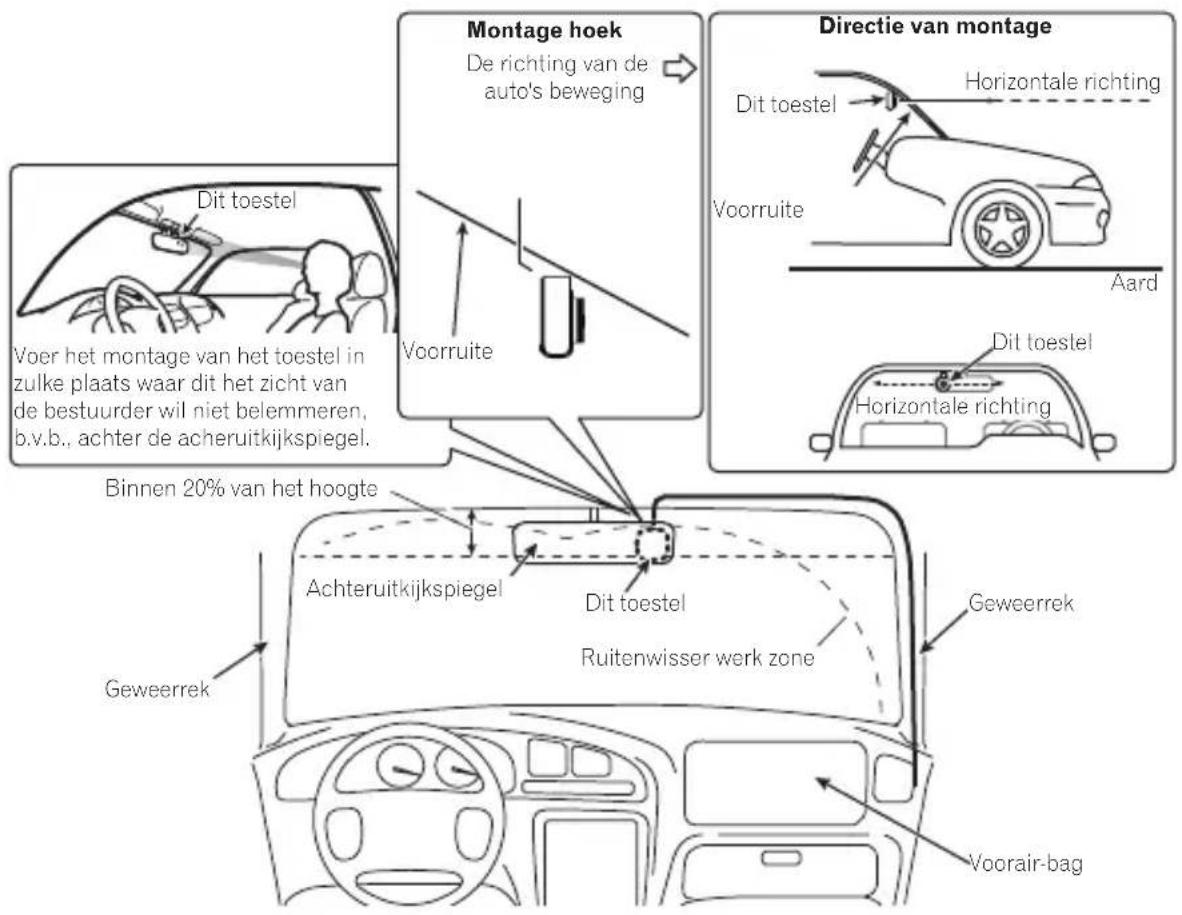

Geeisde installatie plaats op het voorruite....15
Het installatie van het toestel....16

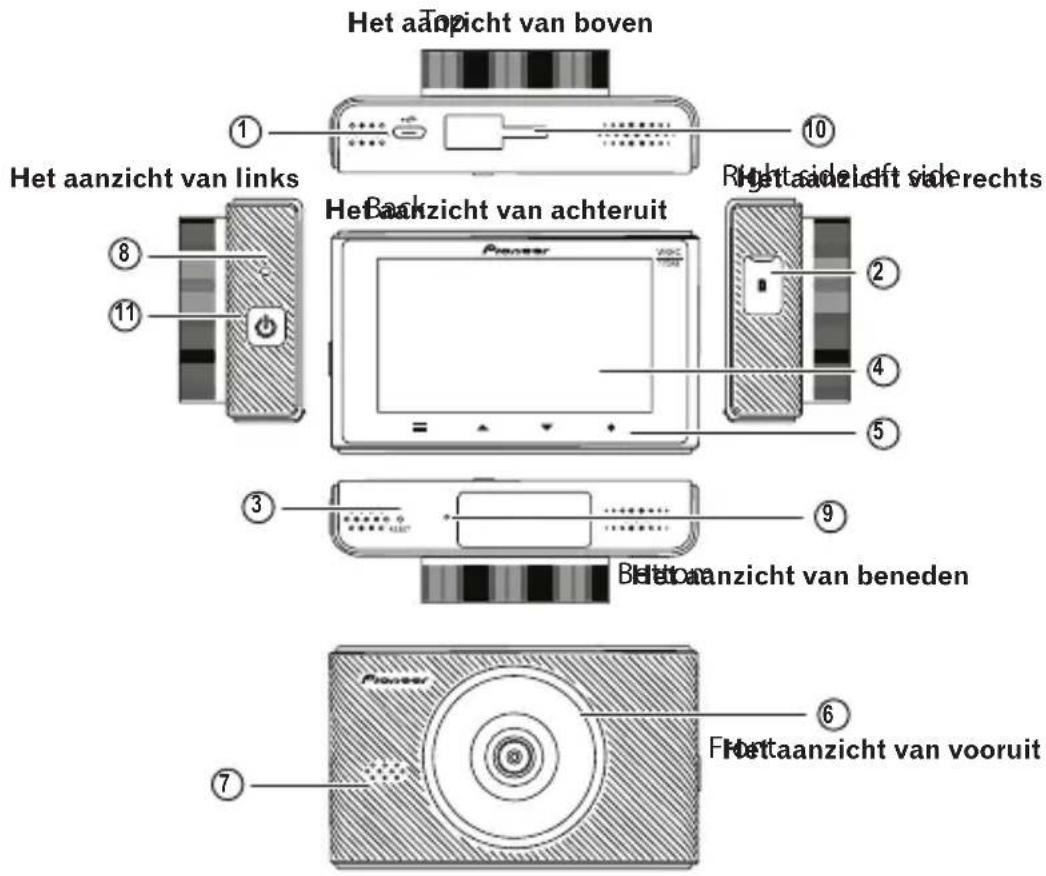

De benamingen van de onderdelen....18

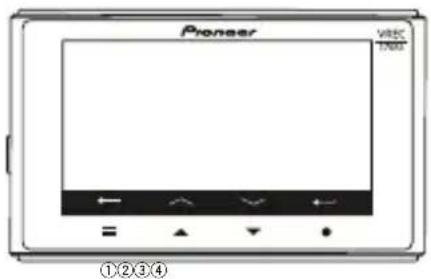

Functionele toetsen....19
Het installeren en het uittreksel van de geheugenkaart microSD......20
Het inzetten van microSD geheugen kaart 20
Het uittrekken van microSD geheugen kaart 20
Het waarloze kopieren van bewaren bestanden....21
Het structuur van mappen en bestanden....21
Hoe mag U dit toestel gebruiken 22
Het inschakelen van dit toestel....22
Handige inschakelen en uitschakelen....22
Weergeving op het systeem beeldscherm....22

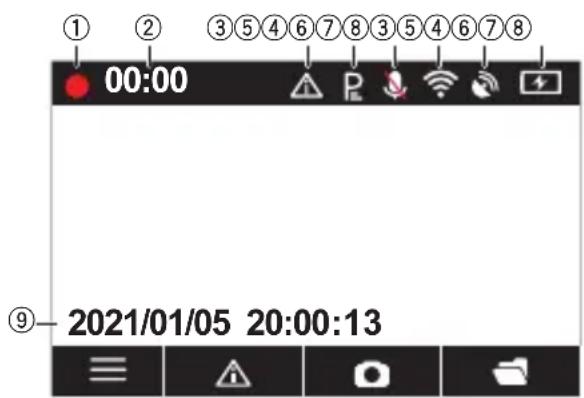

Het bekijken van scherm voor opname 22
Opneming van video....23
Opneming van gebeurtenissen....23
Het beveliging regime 24

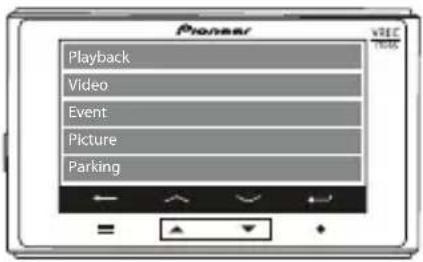

Afspelen van opgenomen bestanden....24

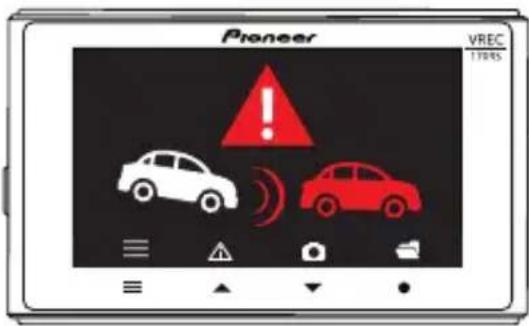

Geavanceerd rijhulpsysteem (ADAS)......26
Het configuratie van instellingen 28
Configurerende functies. Instellingen van opname....29
Configurerende functies. Instellingen van systeem 30
Tijd van opname 31
Speciale bijlage....32
Handelmerken en auteur rechten 33
GPS....34
Aan het licht brengen van ongeregelheiden....35
Overeenstemmingssverklaring voor EU-richtlijn 2014/53/EU over radiotoestellen
Producent:
Pioneer Corporation
Bevoegde vertegenwoordiger en importeur binnen EU: Pioneer Europe NV
Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/
Belgique
https://www.pioneer-car.eu/eur/
[\*] VREC-170RS
Rusisch:
Hierbij verklaar ik, Pioneer, dat het type radioapparatuur [*] conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://www.pioneer-car.eu/eur/compliance Français:
Bevoegde vertegenwoordiger en importeur in Groot-Britannie:
Pioneer Europe NV
Hiermee Pioneer verklaart dat radioapparatuur van het type [*] overeenkomt tot Groot-Brittanie richtlijn UK SI 2017 № 1206.
U kan kennismaken met volledige tekst van overeenstemmingsverklaring van Groot-Britanie op het addresse:
http://www.pioneer-car.eu

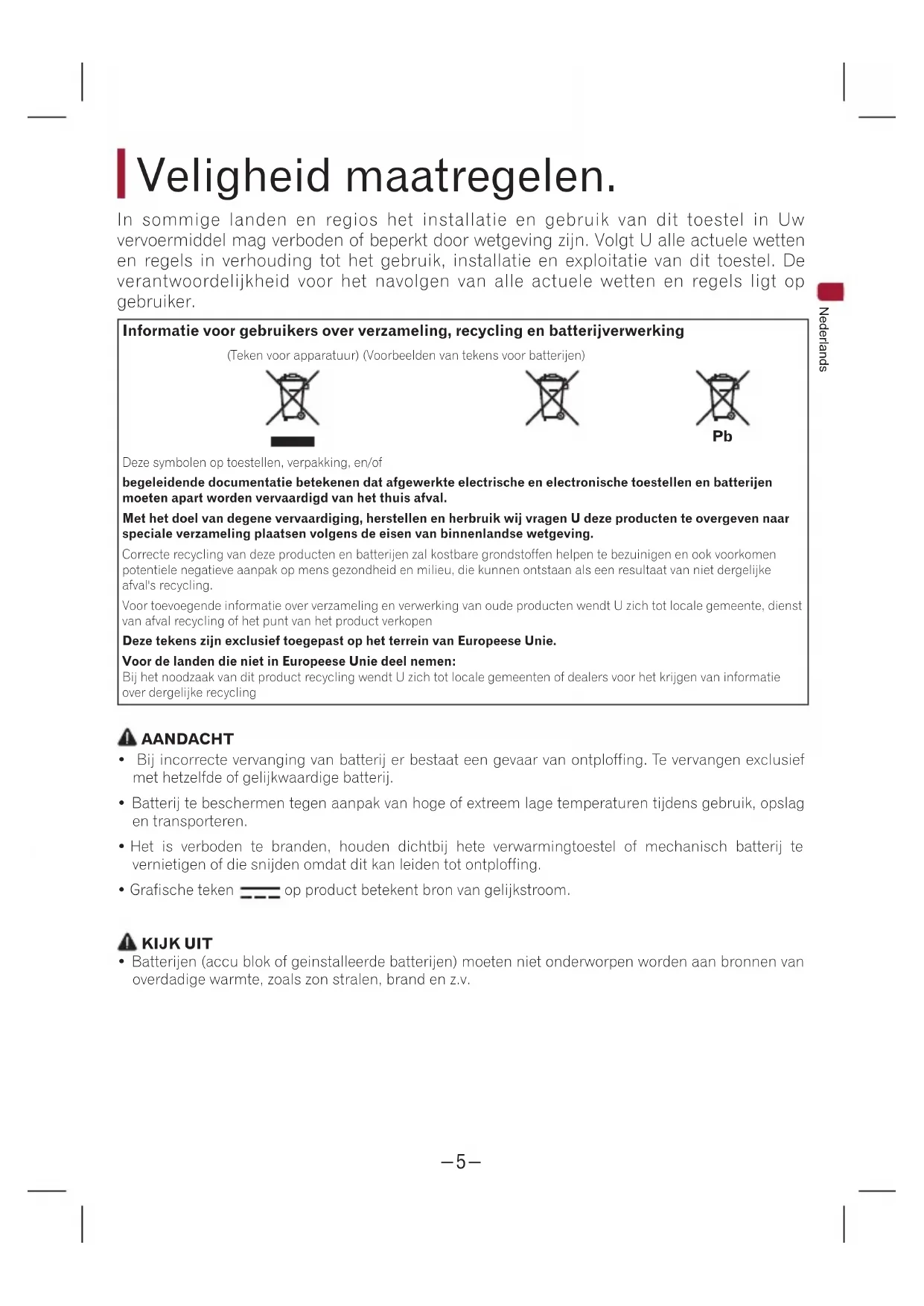

Veligheid maatregelen.
In sommige landen en regios het installatie en gebruik van dit toestel in Uw vervoermiddel mag verboden of beperkt door wetgeving zijn. Volgt U alle actuele wetten en regels in verhouding tot het gebruik, installatie en exploitatie van dit toestel. De verantwoordelijkheid voor het navolgen van alle actuele wetten en regels ligt op gebruiker.
Informatie voor gebruikers over verzameling, recycling en batterijverwerking
(Teken voor apparatuur) (Voorbeelden van tekens voor batterijen)
Deze symbolen op toestellen, verpakking, en/of
begeleidende documentatie betekenen dat afgewerkte electrische en electronische toestellen en batterijen moeten apart worden vervaardigd van het thuis afval.
Met het doel van degene vervaardiging, herstellen en herbruik wij vragen U deze producten te overgeven naar speciale verzameling plaatsen volgens de eisen van binnenlandse wetgeving.
Correcte recycling van deze producten en batterijen zal kostbare grondstoffen helpen te bezuinigen en ook voorkomen potentiele negatieve aanpak op mens gezondheid en milieu, die kunnen ontstaan als een resultaat van niet dergelijke afval's recycling.
Voor toevoegende informatie over verzameling en verwerking van oude producten wendt U zich tot locale gemeente, dienst van afval recycling of het punt van het product verkopen
Deze tekens zijn exclusief toegepast op het terrein van Europeese Unie.
Voor de landen die niet in Europeese Unie deel nemen:
Bij het noodzaak van dit product recycling wendt U zich tot locale gemeenten of dealers voor het krijgen van informatie over dergelijke recycling
AANDACHT
- Bij incorrecte vervanging van batterij er bestaat een gevaar van ontploffing. Te vervangen exclusief met hetzelfde of gelijkwaardige batterij.
- Batterij te beschermen tegen aanpak van hoge of extreem lage temperaturen tijdens gebruik, opslag en transporteren.
- Het is verboden te branden, houden dichtbij hete verwarmingtoestel of mechanisch batterij te vernietigen of die snijden omdat dit kan leiden tot ontploffing.
- Grafische teken — op product betekent bron van gelijkstroom.
KIJK UIT
- Batterijen (accu blok of geinstalleerde batterijen) moeten niet onderworpen worden aan bronnen van overdadige warmte, zoals zon stralen, brand en z.v.
Veligheids maatregelen
Om zich en overigen niet te verwonden en tijdelijk vermogen te beschermen tegen schade, volgt U altijd veligheidsmaatregelen zoals beschreven in dit document.
Belangrijke veligheidsmaatregelen
KIJK UIT
- Installeer dit toestel in Uw auto niet als de positie van dit of het gebruik van dit mag verslechten het overzicht van weg of belemmeren het functionaliteit van voorairbags. De autobestuurder ook moet weten en navolgen de wetten, regels en normatieven van het regio op het terrein van welke de auto beweegt, o.a., die betreffen de reizigers rechten op non-interventie in hun prive-leven, alsook dit toestel niet te gebruiken in die plaatsen waar zijn installatie en gebruik zijn verboden.
- Het verbruik van de stelsel functies van hulp aan bestuurder ADAS (Advanced Driver Assistance Systems) in dit product waarborgt niet volledige bewustwording van bestuurder en is niet bestemd om de ongelukken te voorkomen. Systeem waarschuwingen moeten worden gebruikt alleen als een leiding.
- De verantwoordelijkheid voor het navolgen van alle actuele wetten en regels ligt op gebruiker.
- Pioneer Corporation neemt de verantoordelijkheid niet aan voor elke schade die verbonden is met het montage of het gebruik van het toestel. "Pioneer" bedrijf neemt geen verantwoordelijkheid aan voor elke schade of verliezen gedragen als een resultaat van dergelijke acties.
- De gebruiker draagt verantwoordelijkheid voor het bestuur van een auto, het navolgen van velige afstand tussen vervoer middelen, en op hetzelfde tijd voor correcte beoordeling van weg, wegverkeer, het weer en omgeving.
- Werk met dit toestel niet als dit kan Uw aandacht aanleiden van de velige besturen van Uw auto. Altijd behoud de regelen van velige besturen en volg alle actuele verkeerregels na. Als het is moeilijk voor U om dit toestel te beheren of als U kan niet de berichten op het beeldscherm lezen, parkeer U Uw auto in velige plaats en schakel de handrem in voor U de nodige acties uitoevent.
- Het wetgeving van sommige landen mag eisen notificatie van passagiers over het gebruik van opneming toestel in auto. In dit geval het is nodig om een sticker met zo een notificatie te plaatsen in zulke plaats waar die zou goed bekeken zijn door passagiers.
- Dit toestel moet niet het weg overzicht belemmeren of beletsels scheppen voor airbags als in gevouwen, ook in uitgebrede toestand, daarom voor het montage van het toestel bepaalde professionele vaardigheden zijn nodig.
- Het is aangeraden om het montage en aanschakeling van dit toestel te toevertrouwen aan vakbekwame specialisten wie ervaring hebben van het werk met mobiele electronische apparatuur.
Belangrijke informatie over veligheid
KIJK UIT
- Laat U niet de inslag van vloeistoffen op het toestel. Dit kan leiden tot electrische aanslag. Ook de inslag van vloeistoffen kan leiden tot verschadingen, opkomst van rook en overhitting van het toestel.
- Bij het inslag van vloeistof binnen het toestel of enkele afwijkende stof stop de auto in velige plaats, schakel de aansteking uit en onmiddelijk trek de stekker uit de sigaretten aansteker connector en daarna neem advies bij de dealer of nabijste Pioneer geautoriseerde service centrum. Gebruik niet het toestel in dit toestand omdat dit kan leiden tot brand, electrische aanslag of andere gebrekkigheden.
- Als U rook hebt opgemerkt of een ruik die is geproduceerd door dit toestel of andere niet-karactreristieke verschijnselen op LCD-scherm, onmiddelijk schakel de voeding uit en neem kontakt met dealer of nabijste geautoriseerde service centrum van Pioneer. Het gebruik van dit toestel in zulke toestand mag leiden tot onomkeerbare beschadiging van het systeem.
- Het is verbodem te demonteren of veranderen van dit toestel omdat die bestaat uit onderdelen die werken onder hoge spanning, inmengeling in welke mag leiden tot electrische aanslag. Informatie
over innerlijke overzicht, instellen of herstellingswerk men kan krijgen bij dealer of in nabijste geautoriseerde Pioneer service centrum.
Voor het begint van gebruik van dit toestel lees verplichtig en neem kennis met het volgende veligheidsinformatie:
- Werk met dit toestel niet als dit kan Uw aandacht aanleiden van de velige besturen van Uw auto. Altijd behoud de regelen van velige besturen en volg alle actuele verkeerregels na. Als het is moeilijk voor U om dit toestel te beheren of als U kan niet de berichten op het beeldscherm lezen, parkeer U Uw auto in velige plaats en schakel de handrem in voor U de nodige acties uitoevent.
- Tijdens gebruik van dit toestel nooit stel te grote geluid in. In andere geval U zou niet kunnen horen wat gebeurt op het weg en onderscheiden de signalen van de ramp dienst autos.
- Houdt U dit leiding onder hand als een vraagbaak voor gegevens over middelen van gebruik en veligheid.
- Terwijl het rijden het gebruik van sommige functies van dit toestel (b.v.b., het nakijken van beelden op scherm of manipulaties met toetsen) kan wederrechtelijk zijn en/of gevaarlijk, alsook leiden tot serieuze verwonding of dodelijke afloop. Terwijl het rijden de afbeelding op het scherm is uitgeschakeld.
- Het verbruik van de stelsel functies van hulp aan bestuurder ADAS (Advanced Driver Assistance Systems) in dit product waarborgt niet volledige bewustwording van bestuurder en is niet bestemd om de ongelukken te voorkomen. Systeem waarschuwingen moeten worden gebruikt alleen als een leiding.
- De verantwoordelijkheid voor het navolgen van alle actuele wetten en regels ligt op gebruiker.
- Pioneer Corporation neemt de verantoordelijkheid niet aan voor elke schade die verbonden is met het montage of het gebruik van het toestel. "Pioneer" bedrijf neemt geen verantwoordelijkheid aan voor elke schade of verliezen gedragen als een resultaat van dergelijke acties.
Om het verkeer veligheid te waarborgen
KIKUIT
- In sommige landen het nakijken van beelden op het scherm binnen auto mag onwettelijk zijn, zelfs als dit is gedaan door passagier en niet de bestuurder. In de landen waar zulke regels bestaan, die hoeven te volgen.
De voorzorgmaatregelen voor het aanschakeling van het systeem
AANDACHT
- Installeer dit toestel zeker zodat die valt niet van het voorruite. Als dit toestel is niet zeker afgehecht, die kan vallen van het voorruite tijdens het rijden en een oorzaak van een motorpanne worden. Controleer dit toestel regelmatig.
- De aanhechten van kabels moet worden uitgevoerd met kabel garelen of isolatieband. Laat U niet na genaakte kabel delen.
- Het is buitengewoon gevaarlijk om de kabels te laten blijven opgewonden op het stuurkolom of het versnellingspook. Het is verplichtig om dit systeem, kabels en draden te monteren op zulke manier dat ze zouden niet het besturen van de auto belemmeren.
- Maakt U zeker dat kabels en draden niet belemmeren of haperen enkele bewegende onderdelen van de auto, bijzonderlijk, stuurwiel, versnellingspook, handrem, verschuifbare stoelrails, deuren en alle andere gedeelten van de auto bestuur.
- Legt U de kabels niet in de zonen van invloed van hoge temperatuur. Bij het verhitting van isolatie de draden magen worden beschadigd, wat wil leiden tot kortsluiting of andere gebrekkigheden en beschadiging van het toestel.
- Verkort U de draden niet. Dit kan veroorzaken ongeregelheden in beschermende keten (houder van smeltveligheid, weerstand veligheidspal, filter en z.v.).
- Nooit schakel andere electronische toestellen aan de krachtkabel door het snijden isolatie vanaf hem en die te verbinden met andere kabel. Toegelaten stroom lading van de kabel zal overtreden zijn wat wil veroorzaken overhitting.
Om beschadiging te vermijden
KIKUIT
- Bij het vervangen van smeltveligheid maakt U zeker dat het nieuwe veligheidspal komt overeen naar nominale kracht gewezen op dit product.
Veligheidsmaatregelen voor het montage
AANDACHT
Het is verboden om het systeem in die plaatsen of op zulke manier te installeren, waar:
- Dit mag verwonden de bestuurder of passagiers in het geval van abrupt stoppen van de auto.
• Die mag de bestuurder belemmeren om de auto te rijden, bijvoorbeeld, op vloer tegenover de bestuurder zetel, vlakbij stuurwiel of snelheidsschakel.
- Voor voorziening van de juiste installatie de onderdelen zouden moeten gebruikt zijn die zijn opgenomen in set en vervolgens de gewezen ingrepen. Als enkele onderdelen zijn niet geleverd samen met het toestel, gebruikt U verenigbare onderdelen overeenkomstig de gewezen ingrepen na het kontrole van onderdelen door dealer op compatiabiliteit. Als onderdelen worden gebruikt die verschillen van de geleveren of verenigbaar, die kunnen beschadigen de intrinsieke gedeelten van het toestel of ze kunnen niet dicht samenstellen met mekaar als een resultaat waarvan het toestel kan loskoppelen.
- Installeer dit toestel niet in plaatsen waar die kan
(i) belemmeren het overzicht van de autobestuurder,
(ii) verstoren de werk van andere systemen en veligheidsvuncties van een auto, inclusief voorairbags, toetsen van signalen van gevarenaanleg of
(iii) belemmeren de bestuurder om velig auto te besturen
- Nooit installeer dit toestel tegenover of vlakbij de instrumentenpanel, auto deur of het geweerrek waarvan de opslag van de auto voorairbags zal komen. Wendt U zich tot de auto gebruiker's leiding om informatie te krijgen over de opslag locaties van voorairbags.
- Raadpleegt U Uw dealer om informatie te krijgen of het is nodig voor het montage om inlaten te boren of andere wijzigingen in de auto constructie te maken.
- Voor het beeindigen van montage van het systeem voer een tijdelijke verbinding van kabels uit om zeker te maken dat de verbindingen correct zijn en dat het systeem werkt op betamelijke manier.
- Het is verboden om dit toestel te installeren in plaatsen die zijn onderworpen tot aanpak van grote temperaturen of vochtigheid, met name:
— - Nabijste locaties tot verwarmings, luchtverversing gaten of air-conditioning diffusors.
— - Waarop regen kan halen, b.v.b., bij de deur of op het auto vloer.
| Beperking van verantwoordelijkheid
- In beschikking genomen de veelvuldigheid van factors en voorwaarden die een motorpanne medegaan, Pioneer Corporation mag niet waarborgen dat het opnemingfunctie van dit toestel wil geactiveerd worden zonder uitsluiting in alle motorpannen en verkeerongelukken.
- Het reden van misstanden in het werk van dit toestel mag zijn instellingen of een manier van montage, toestand van microSD geheugen kaart en voorwaarden van het rijden, jnder andere, situatie op weg.
- Als er zijn licht geverven jnderwerpen op instrumenten panel, zijn afspiegelingen in voorruite kunnen opleggen op de beelden die waren door een camera gekregen. Plaats U niet licht geverven onderwerpen op instrumenten panel.
- De producent garandeerd niet het doelmatigheid van gebruik van dit toestel als een bewijs bij motorpanne.
- De producent waarborgt niet de instandhouding van videomaterialen op dit product in alle situaties.
- Op de opgenomen video de onderdelen van situatie voor de auto magen kriebelig zijn vanwege complexe voorwaarden van milieu zoals weer verschijningen of het tijd van het dag.
- LED-signalen voor verkeer regeling en lantaarnen op opnemingen, die gedaan zijn door dit toestel, magen schijnen schitterend of trillend. Onnauwkeurigheiden in kleurweergave zijn mogelijk. Pioneer Corporation neemt geen verantwoordelijkheid in gevallen die verbonden zijn met degene verschijningen.
- Dit toestel bewaart video voor en na het incident, hebbend de aanslag gefixeerd (versnelling) met behulp van aanslagcensor (axxelerometer). In iedere geval, de producent mag niet garanderen de instandhouding van videomaterialen op dit product in alle situaties.
- Pioneer Corporation neemt geen verantwoordelijkheid voor de ontregelingen in het werk van het toestel of zijn beschadiging veroorzakt door gebrekken van microSD geheugen kaart.
- Pioneer Corporation maakt geen verklaringen in verhouding daarvan dat problemen van microSD geheugen kaart magen zijn verwijderd door het formatten van dit. Pioneer Corporation neemt geen verantwoordelijkheid voor het vervagen of beschadiging van bestanden op microSD geheugen kaart als een resultaat van het formatten van dit. Het formatten van microSD geheugen kaarten is uitgevoerd uitsluitend op goedvinden van gebruiker en onder zijn verantwoordelijkheid.
- Het montage van dit toestel is te doorbrengen exclusief in het plaats die bestemd is voor zulke montage om het velige veld van voorzicht te waarborgen tijdens de auto's beweging en het maximale efficientie van het toestel te bereiken. Pioneer Corporation neemt de verantoordelijkheid niet aan voor elke schade die verbonden is met het montage of het gebruik van het toestel.
Het orde van het kennismaken met dit leiding
| Symbolen Betekenis | |
 | Deze tekens zijn gebruikt voordat Uw aandacht te wenden op informatie die nodig is voor het gebruik van dit toestel alsook voor het onderhoud van dit productiviteit. |
| Opmerkingen/Opmerkingen | In opmerkingen zijn er voordelige praktische recommendaties gegeven en toevoegende informatie over eigenschappen van dit toestel. |
| [oo] | Vierkante parenthese zijn gebruikt voor de gekozen gegevens die weerspiegeld zijn op het scherm. |
| “OOOO” | Aanhalingstekens zijn gebruikt voor het wijzen van referentie informatie en instellingen. |
- Feitelijke beelden op het scherm van het toestel magen verschillen van gewezen in dit leiding als een voorbeeld.
- De modellen van bestaande schermen van het toestel magen worden gewijzigd zonder voorafgaande notificatie met het doel om het productiviteit van toestel te verhogen en zijn karakteristieken te verbeteren.
- Voor gemak, "SDHC" geheugen kaart is gewezen in deze leiding als microSD geheugen kaart
- In deze leiding het Parkeringsmode is ook een bewakingmode genoemd.
| Veligheidsmaatregelen bij het gebruik
⚠️ Voorzorgmaatregelen bij het werk met dit toestel
- De bestuurder kan handmatig video op het toestel bewaren wat wil veroorloven om zijn gedrag op weg te verbeteren.
- Het omvang van videomateriaal die kan opslaan zijn op dit toestel is beperkt ( "Technische parameters"). Eerst kontroleer de videos die waren opgeschreven voor het gebruik van dit toestel.
- Gebruikt U dit toestel niet in de plaatsen welke zijn onderworpen tot aanpak van hoge temperaturen, die bedragen 60°C of hoger, lage temperaturen, die bedragen -10°C of lager, of vergrote vochtigheid.
- Wees voorzichtig bij het opnemen met dit toestel. Schendt U niet het recht op geheimhouding van elke deelnemer van verkeer, door het gebruiken van bovengenoemde videoopnames. U bent volledig verantwoordelijk voor het gebruik van bovengenoemde opnames. De videos opgenomen op dit product magen inhouden persoonlijke informatie zoals cijvers op registratie nummer platen.
- Bij het uitschakelen van toestel van de voedingsbron het tijd van opname mag verminderen of de opnaming mag onmogelijk worden (bij gestaakt motor of na het uittrekken van voedingskabel uit sigaretaansteker).
- Om het batterij te laden gebruikt U het voedingskabel die is in het set.
- Pioneer Corporation stelt niet de diensten voor het herstellen van beschadigde gegevens of verwijderd bestanden aan.
- Het gebied van bewaren op microSD geheugen kaart is verdeelt in vier gebieden naar het type van opname, als het is gewezen op het volgende diagram.
- Om belangrijke bestanden niet te overschrijven, bijvoorbeeld, bestanden die bevatten opnames over motorpannen, altijd schakel de voeding uit voor het uittreksel van microSD geheugen kaart en houdt U dit kaart in velige plaats.→ "Het inzetten en uittreksel van microSD geheugen kaart" → "Het installeren en het uittreksel van de geheugenkaart microSD"
- U kan de videobestanden nakijken op Uw PC. Niettemin, video mag onderbreken of stoppen afhankelijk van het productiviteit van PC.
- Als dit toestel werkt vlakbij met een andere toestel welke gebruikt GPS systeem, bijvoorbeeld met een auto's navigatiesysteem, dan zulke toestel mag tijdelijk niet ontvangen radiogolven van GPS-systeem vanwege radio-interferentie. Dit mag ook negatief beinvloeden op functies van de toestellen geplaatst vlakbij.
- Het intrinsieke batterij is een verbruikelijke onderdeel. Dit batterij is bestemd voor het onthouden van tijd en na het veelkerige gebruik man stoppen dit functie te uitvoeren. Wendt U naar de steun dienst van Pioneer Corporation als het tijd vernuld te vaak.
- Het intrinsieke batterij is een verbruikelijke onderdeel. Bij meerkerige laden van batterij het werktijd wil geleidelijk verminderen. Wendt U zich naar de technische steun dienst van Pioneer Corporation als het tijd van het werk van het toestel is aanzienlijk verminderd.
- Stipt U het lens met handen niet aan. In het geval van aanstippen wrijft U het lens uit met zachte doek.
⚠️ Voorzorg maatregelen tijdens het werk met microSD geheugen kaart
- Houdt U het microSD geheugen kaart in het plaats waar dit kan niet door de kleine kinderen bereikt worden om toevallige inslikken van die niet toe te laten.
- Om verlies van gegevens en het beschadiging van microSD geheugen kaart te vermijden nooit trek dit uit tijdens jvergave van gegevens.
- In het geval van verlies of beschadiging van gegevens op microSD geheugen kaart op enkele reden, het herstellen van gegevens is, als het regel, onmogelijk. Pioneer Corporation neemt geen verantwoordelijkheid aan voor schade, uitgaven of kosten, die verbonden zijn met het verlies of beschadiging van gegevens.
- Nooit zet het microSD geheugen kaart in of trek dit uit terwijl het rijden.
- Dit toestel handhaaft de volgende microSD geheugen kaarten
| microSDHC | |
| Capaciteit 16 Gb ~ 32 Gb | |
| Bestand systeem exFAT | |
| Snelheid klas Klas 10 of hoger |
- Niet alle microSD geheugen kaarten zijn compatibel met dit toestel.
- Pioneer Corporation garandeerd niet het compatibiliteit van microSD geheugen kaart.
- "microSDHS" geheugen kaart (verkocht apart).
- Format het microSD geheugen kaart voor het gebruik. Gebruikt U niet het microSD geheugen kaart die bevat andere gegevens, b.v.b., vanaf PC.
- Regelmatig format microSD geheugen kaart.
- Trek het microSD geheugen kaart uit niet tijdens het werk met dit. Bestand of het kaart magen zijn beschadigd.
- Zelfs als een microSD geheugen kaart is gebruikt in gewone mode, het is mogelijk dat U wil niet meer kunnen opschrijven gegevens op het kaart of afvegen die vanaf het kaart in gewone mode.
- Het garantie is niet verstreekt op het leventijd van microSD geheugen kaart.
- microSD geheugen kaart is een uitgevende onderdeel. Wij raden U aan regelmatig het microSD geheugen kaart vervangen met een nieuwe. Langdurige gebruik van het microSD geheugen kaart mag leiden ertoe, dat dit toestel wil niet kunnen op dergelijke manier de gegevens opslaan op het kaart vanwege beschadigde sectoren of er mag een fout gebeuren als een resultaat waarvan het kaart wordt niet functioneel.
- In meer zeldzame gevallen, het microSD geheugen kaart, welk is onderscheiden door computer, mag niet onderscheiden worden door dit toestel. In dit geval, afhankelijk van het microSD geheugen kaart gebrekkigheid, dit toestel kan het kaart onderscheiden na het formatten van dit met behulp van het formatten functie van dit toestel→“Instellingen van dit Product”-“Ingestelde parameters”-“Systeem”-“SD-kaart formatten”. In alle gevallen, alle bestanden, de beschermde bestanden meegerekend, die bewaren zijn op het microSD geheugen kaart, zouden verwijderd zijn bij het formatten van dit. Altijd maakt U het waarloos kopie van Uw bestanden op het microSD geheugen kaart voor het formatten.
- Pioneer Corporation maakt geen verklaringen in verhouding daarvan dat problemen van microSD geheugen kaart magen zijn verwijderd door het formatten van dit. Pioneer Corporation neemt geen verantwoordelijkheid voor het vervagen of beschadiging van bestanden op microSD geheugen kaart als een resultaat van het formatten van dit. Het formatten van microSD geheugen kaarten is uitgevoerd uitsluitend op goedvinden van gebruiker en onder zijn verantwoordelijkheid.
Het kontrole van de set van de levering
Hoofd blok ×1 Houder voor voorruite ×1 Voeding's kabel vanaf
aansteker 3,5 m × 1
Korte gebruiker's leiding ×1
Garantie verplichtingen ×1 Veligheidsvest × 1
Opmerking
- Alle beelden in dit document hebben uitsluitend illustrerende karakter en magen worden verandert.
Wanneer U hoeft een zekering veranderen
Als het toestel schakelt niet in en wil niet laden zelfs bij het inschakelen van voedingskabel vanaf aansteker die is in set, kontroleert U of het veligheidspal is verbroken.
Als het veligheidspal is uitgebranden, verplaats dit met een nieuwe standaard glazen buiszekering (diameter 5,0 mm/lengte 20 mm) en volledig rijg de eindstuk aan. Zorg daarvoor dat het veligheidspal is vervangen op een veligheidspal met overeenkomstige nominaal type en kracht (F 2 AL/250 V).
Voor het installeren van het toestel
KIJK UIT
- Bij het montage van het toestel in die auto modellen welke zijn opgetuigd met airbag, nooit monteer het toestel op het deksel van airbag en in plaatsen die kunnen het afdekken van airbag belemmeren. Dit mag beletten het normale afdekken van airbag, leiden tot het afvallen van het toestel van het plaats van montage, alsook worden een reden van motorpanne en verwonding.
AANDACHT
- Eesrt krijg informatie vanaf de producent van een auto over voorzorgmaatregelen verbonden met montage werken bij het installeren van het toestel in auto opgetuigd met airbags. Het schending van dit voorschrift mag leiden tot incorrecte bediening van airbag.
- Altijd gebruikt U de ingevoerde in het set onderdelen in overeenstemming met de instructies. Er bestaat een risico van misstand van het toestel bij het gebruik van andere onderdelen.
- Installeert U dit toestel in zulke plaats waar dit zou niet het werk van de auto's uitrusting afhouden en ook niet het bestuur belemmeren.
Veligheidsmaatregelen tijdens het installatie
- Het hoofdblok mag alleen gemonteerd worden op het voorruite binnen het auto. Installeert U dit toestel niet in enkele andere plaats binnen of buiten de auto.
- Bij het monteren van het hoofdblok vanaf het innerlijke zijde van het voorruite zorg dat dit is gemonteerd in gewezen plaats op het voorruite en binnen de limieten van gewezen dimensies.
- Voor het monteren van houder, maakt U zeker, dat de oppervlakte van het voorruite is zuiver en droog.
- Afhankelijk van de auto model het montage in gewezen plaats en binnen limieten van gewezen dimensies mag worden onmogelijk. Om gedetailleerde informatie te krijgen wendt U zich aan Uw dealer.
- Draait U het hoofdblok niet af en laat het vervuiling van het lens niet aan.
- Plaatst U de weerspiegelende ontwerpen niet vlak bij het lens.
- Bij het werk met hoofdblok zorg daarvoor dat dit zou niet afvallen en slag het lens niet aan.
- Als enkele bedekking is toegebracht op voorruite of als dit is een speciale bewerking ondergaan, het kwaliteit van opname mag verslechteren.
- Dit toestel mag GPS-signallen niet ontvangen als een auto voorruite heeft een speciale bewerking ondergaan. Kijkt U na de indicator van GPS-signaal ontvangst die is weergegeven op het scherm van dit toestel. Als GPS-signaal is afwezig, het toestel mag niet worden geinstalleerd in deze auto. - "Het gebruik van dit toestel" - "Het nakijken van opname scherm".
- Kies een werkplaats zonder mul of veegsel in lucht.
- Bij het lage temperatuur of aanwezigheid van condensaat op het glas schakel verwarming in om het glas te verhitten zoals het slechte adhesie van het houder te vermijden.
- In het geval van afhechten vanaf het voorruite, U kan het houder installeren op veligheidsvest (dit is in het leveringsset).
- Het montage van dit toestel is te doorbrengen exclusief in het plaats die bestemd is voor zulke montage om het velige veld van voorzicht te waarborgen tijdens de auto's beweging en het maximale efficientie van het toestel te bereiken.
- Pioneer Corporation neemt de verantoordelijkheid niet aan voor elke schade die verbonden is met het montage of het gebruik van het toestel.
Tippen voor het installatie
Voor het montage en fixeren van het toestel het is nodig om het volgende te doen
- Voor het montage schakel het toestel tijdelijk aan en zorg dat dit werkt correct. Als het toestel werkt incorrect, kontroleer nog een keer of er zijn fouten in verbinding
Voor het montage van houder
- Maak het plaats, waar het houder behoort te monteren schoon.
AANDACHT
- Monteer het toestel vast om dit vallen te vermijden. Incorrecte montage mag leiden tot het afvallen tijdens beweging en verdere ongeluk. Regelmatig kontroleer het plaats van montage.
Montage
Geeisde installatie plaats op het voorruite
Hecht het toestel van de binnenkant van de auto's voorruite in zo een positie die overeenkomt met alle voorwaarden beneden.
- Het positiewaarbij het gehele toestel bevindt zich binnen 20% van de voorruite boven rand (omvang binnen 20% van actuele lengte, exclusief onderdelen die overtekent afdichtingen, gieten en z.v., alsook geborgen onderdelen) of die bevinden zich in schaduw van achteruitkijkspiegel als Ukijkt vanafde bestuurder plaats. Let op dat de mening "20%", beschreven boven, is nagenoeg. Voer het montage van toestel uit in overeenstemming met de wetgeving en normen van Uw land.
- Het positie waarbij het lens gedeelte van het toestel bevindt zich binnen omvang van ruitenwisser werkzone.
- Het positie waarbij het lens gedeelte van het toestel overhangt niet de zon-beschermende klep en zwarte keramische lijnen/zwarte keramische patroon.
- Het positie waarbij het toestel is gericht horizontaal naar het voorruite alsook naar de kanten.
- Het positie waarbij het leggen van kabel is mogelijk zonder het betrachting van extra kracht.
BELANGRIJK
Het montage van dit toestel is te doorbrengen exclusief in het plaats die bestemd is voor zulke montage om het velige veld van voorzicht te waarborgen tijdens de auto's beweging en het maximale efficientie van het toestel te bereiken.
Het installeren van dit toestel
1 Maakt U de montage plaats schoon
2 Installeer het toestel
① Hecht het hoofdblok op het houder met het zuignap
② Installeer het toestel in gewezen positie op voorruite en stel de richting zodat het beeld horizontaal zal zijn.
- Voor het monteren van houder, maakt U zeker, dat de oppervlakte van het voorruite is zuiver en droog.
- Druk de houder met zuignap vast aan het voorruite.
- Monteer de houder niet apart. Altijd gebruik het houder met aangehecte dashboardcamera.
- Nooit raak het oppervlak van LCD-scherm aan.
- Monteer het toestel vast om dit vallen te vermijden. Incorrecte montage mag leiden tot het afvallen tijdens beweging en verdere ongeluk. Regelmatig kontroleer het plaats van montage.
- In het geval van afhechten vanaf het voorruite, U kan het houder installeren op veligheidsvest (dit is in het leveringsset).
3 Stel het hoek van montage
Draai de moer van het stellen van montage hoek los. Na het stellen draai de moer vast
1 Schakel het voedingskabel in het connector voor de auto's accessoirs.
Leg het voedingskabel vanaf de kant van passagier's zitplaats. Volledig zet dit in het sleuf voor de auto's accessoiren om een goede verbinding te waarborgen. (Het positie van het accessoiren sleuf hangt af van de auto's model).
- Rechtsreeks na het gebruik van aansteker het accessoiren sleuf zou erg heet zijn. Het einde van het voedingskabel in aanstekerconnectormag melten of kortsluiten, als dit is aangeschakeld aan connector in hetetoestand. Wacht, a.u.b., op, wanneerhetconnectorzoukoudenvoorhetvoedingskabelteaanschakelen
2 Start de auto's motor om het opname beeld te weergeven.
Opmerking Beschermende film is toegediend op het lens bij het kopen van het toestel. Verwijder het film
3 Installeer de veligheidsvest
①Neem de kleine krinkeling van de veligheidsvest op de houder waar die is aangeschakeld aan de hoofdblok en daarna verbindt U de houder aan hoofdblok
②Rijgt U de grote krinkeling van de veligheidsvest rond het achteruitkijkspiegel gehecht aan de voorruite
③Na het verbinding van de veligheidsvest aan de achteruitkijkspiegel en dashboardcamera, hecht U het dashboardcamera tot het voorruite vlakbij het achteruitkijkspiegel.
Opmerking Altijd monteer het veligheidsvest als het is beschreven boven. Snijdt U het veligheidsvest niet door en monteer dit niet op elke andere manier behalve beschreven. Pioneer Corporation neemt de verantoordelijkheid niet aan voor elke schade die verbonden is met het montage of het gebruik van het toestel.
4 Het verwijderen van het toestel
① Hecht U de houder af van het voorruite
② Verwijdert U het toestel
De benamingen van de onderdelen
Schakel voedingskabel in aansteker connector
② Sleuf voor microSD geheugen kaart
Omvang van microSD geheugen kaart tot 32 Gb
③ "Reset" (herstellen) toets
Om het toestel te herstellen druk dit toets met een eind van balpen.
④ LCD schermbeeld
⑤ Functionele toetsen
⑥ Lens
⑦ Oortelefoon
⑧ Systeem indicator
⑨ Microfoon
⑩ Het punt van de houder aanschakeling op een zuignap
⑪ Het toets van inschakeling/uitschakeling
Functionele toetsen
De functies van functionele toetsen zijn gewezen met insignes in lagere gedeelte van het scherm De functies van toetsen hangen af van weergegevende scherm. (Op sommige schermen pictograms zijn niet weergegeven).
Op een afspeelscherm of op het scherm MENU behoudt U ≡ functionele toets om terug te keren aan voorbijgaande scherm.
② Handmatige opneming van een gebeurtenissen (Opneming van gebeurtenissen)
③ Maak een foto
④ Afspelen van opgenomen dragers
Op MENU scherm
Het installeren en het uittreksel van de geheugenkaart microSD™
Bij het inzetten en uittrekken van microSD geheugen kaart schakel de voeding van het toestel uit.
→"Handige inschakelen en uitschakelen"
Het inzetten van microSD geheugen kaart
Houding de geheugen kaart microSD bij het bovenkant, plaats die op zo een manier dat de kontakten zijn gewezen aan de achterkant van het toestel, en, daarna, langzaam zet die in een slot voor microSD kaarten tot het knipslag.
- Zet de microSD kaart niet in onder hoek. Dit kan lijden tot de schade aan haar.
- Plaats of verwijder de microSD-kaart niet herhaaldelijk binnen korte tijd.
- Plaats/verwijder de microSD-kaarthouder altijd volledig.
Het uittrekken van microSD geheugen kaart
Langzaam druk de bovenkant van microSD geheugen kaart tot knipslag ①. De houder zal open zijn. Trek de microSD kaart uit ②.
- Betracht U bedachtzaamheid bij het handelen van het microSD geheugen kaart omdat die overhit tijdens opschrijven van gegevens.
Het waarloze kopieren van bewaren bestanden
Bij het gebrek van vrije plaats in bestanden storingen, de oudere bestanden zijn verwijderd.
Wij raden U aan om de waarloze kopien van alle belangrijke bestanden die U wil opslaan. → "Waarloze kopieren van opgeslaan bestanden"
Opmerking
Voorbereidt U het waarloze microSD geheugen kaart vooruit.
1 Vervangt U het microSD geheugen kaart.
Stop de auto in velige plaats. Daarna schakel het voeding van het toestel uit, trek het microSD geheugen kaart uit en vervangt U dit op het waarloze microSD geheugen kaart.
2 Kopiert U of verplaats de bestanden op PC.
Zet het microSD geheugen kaart in Uw PC, bij noodzaak gebruikt U verkrijgbare adapter van SD-kaart. Kopiert U of verplaats video- en foto- bestanden voor waarloze kopiering naar schikkende plaats op PC.
Het structuur van mappen en bestanden
Het struktuur van de mappen en bestanden op het microSD geheugen kaart is als volgt.
WORTEL MAP
Opmerking
Het jaar, het maand, het dag, het uur, de minuten en seconden zijn automatisch benoemd voor "******* _ *****".
Hoe mag U dit toestel gebruiken
Voor het gebruik van dit toestel stop de auto in velige plaats en draait U de handrem op.
Het inschakelen van dit toestel
Het toestel is aan bij het starten van de auto motor (aansteking in positie ACC ON), en automatisch begint te opnemen. (Opneming van video) →“Hoe mag U dit toestel gebruiken” - “Het opnemen van video”
AANDACHT
- Als U langdurig dit toestel hebt niet gebruikt, het batterij van het toestel kan ontladen
- Als het innerlijke batterij is ontladen, het is nodig om het tijd/datum te herstellen in instellingen menu.
- Alstublieft, zorg, dat het toestel is ingeschakeld in de auto aansteker connector en hebt het voeding ontvangen niet minder dan 30 seconden voor behoorlijke lading van accu om het tijd te besparen.
Handige inschakelen en uitschakelen
U mag dit toestel inschakelen en uitschakelen handmatig, vanaf de zijwaartse zijde van het hoofdblok. Om het hoofdblok voeding te inschakelen/uitschakelen, het voedingskabel moet zijn ingeschakeld in het aansteker connector, alsook de aansteking van de auto moet ingeschakeld zijn.
Als het voeding van het hoofdblok is uitgeschakeld: om dit te inschakelen houdt U het toets "ON/OFF" gedrukt tijdens 3 seconden. Als het voeding van het hoofdblok is ingeschakeld: om dit te inschakelen houdt U het toets "ON/OFF" gedrukt tijdens 3 seconden.
Weergeving op het systeem beeldscherm
Het werk toestand van dit toestel is weergeven met behulp van systeem indicator.
| Blinkend groen Weergegeven menu Normale opneming | Afspeling van gebeurtenis | Fout gebeurt (ook microSD kaart niet ingezet) | ||
| Gloeiende groen | — — — | ○ | ||
| Gloeiende rood | — | — | ○ | — |
| Blinkende rood | — — — | ○ | ||
| Indicator gloeid niet | ○ | — — — | ||
Het nakijken van beeld voor opname
Op een beeld van toestand is een werk toestand van dit toestel weergeven.
② Afgelopen tijd van opname
③ Gebeurtenis opneming toestand*1
④ Parkering's mode
⑤ Opneming van geluid*2
⑥ Draadloze verbinding status*3
⑦ GPS signaal ontvangst status*4
⑧ Toestand van voeding
⑨ Datum / Tijd / Snelheid van auto
*1 Bij het uitvoeren van handige opneming van gebeurtenissen of bij het ontdekking van vibratie in de mode van opneming van gebeurtenissen en activatie van het opneming van gebeurtenissen het teken "Gebeurtenissen" is weergegeven.
*2 Bij uitgeschakelde opneming van geluid is een rode teken "\" weergegeven.
*3 Tijdens draadloze verbinding het teken is weergegeven met groene kleur, bij het draadloze verbinding uitschakeling het teken is weergegeven met witte kleur. Bij het afwezigheid van draadloze verbinding het teken "\" van rode kleur is weergegeven.
*4 Tijdens ontvangst van GPS-signaal het teken is weergegeven met groene kleur, en wanneer GPS-signaal kan niet worden ontvangen, het teken is weergegeven met witte kleur.
Het opnemen van video
Het opneming begint automatisch bij het inschakelen van het toestel. Opgenomen video is opslaan op het microSD geheugen kaart als enige bestand met ingestelde tijd periode (standaard: 3 minuten), en wanneer op microSD kaart het vrije plaats beeindigd, de bestanden zijn overgeschreven beginnend met het oudste.
Opmerkingen
- U kan het tijd van de video opneming veranderen → "Instellingen van dit Product"- "Ingestelde parameters"- "Instellingen van opneming" - "Het tijd van video opneming"
- Videoopneming stopt bij de volgende omstandigheden.
— Bij het weergave van MENU beeld
— Bij het uitschakelen van electrische voeding
— Bij het starten van het parkeringsmode
— Bij het verwijderen van microSD geheugen kaart
- Het tijd van opneming mag verschillen afhankelijk van voorwaarden.
Het opschrijven van gebeurtenissen
Automatische opneming bij het detecteren van een slag (opneming van gebeurtenis).
Het video opname bestand bij het ontdekking van een slag met dit toestel (dashboardcamera), bijvoorbeeld,
bij het aanvaring met een andere auto is opgenomen als videobestand van gebeurtenis in het map "Gebeurtenis".
Het aantal van videobestanden met gebeurtenissen en het tijd van videoopneming willen verschillen afhankelijk daarvan, wanneer
het stoot is gedetecteerd. Bij het detecteren van een stoot het opschrijving van bestand is gedaan gedurende 31 seconden na het detecteren van een aanslag als een videobestand van gebeurtenis.
Handmatige opneming van een gebeurtenissen (Opneming van gebeurtenissen)
Als tijdens het opneming van video een toets van handige opneming is gedrukt, dan is die opgenomen als videobestand tijdens 33 seconden alsook het opname van gebeurtenis.
Opmerkingen
- U kan de gevoeligheid van de aanslag detectie instellen → "Instellingen van dit Product" - "Ingestelde parameters" - "Instellingen van opneming" - "Gevoeligheid van G-sensor"
Bewaking mode
Bij het uitschakeling van electrische voeding van dit toestel (bij gestopt motor of na het uittrekken van voedingkabel uit aanstekerconnector), het bewakingmode is geactiveerd voor gestelde tijd periode. Het maximale tijd van werk bedraagd bijna 40 minuten.
Wanneer dit toestel ontdekt het beweging van auto, veroorzakt door vibratie, bij het ingeschakelde bewaking mode, dit gebeurtenis is bewaren tijdens 60 seconden in het bestand van parkering mode. Na het beeindigen van opneming dashboardcamera automatisch uitschakeld. Als er is een video, opgenomen in parkering mode, de gebruiker is voorgesteld het opgenomen video na te kijken.
Opmerkingen
- In deze leiding het Parkeringsmode is ook een bewakingmode genoemd.
- Het bewaking mode moet ingeschakeld of uitgeschakeld zijn.
- U mag de gevoeligheid van vibratie ontdekking instellen.
→Het toestel instellingen - ingestelde parameters - Bewaking mode - Gevoeligheid
Het vibratie die is ontdekt ongeveer tijdens drie minuten na het uitschakeling van voeding aan dit toestel en ongeveer in drie minuten voor het aanschakeling van voeding is niet omvat met de functie van het notificatie melding weergeving.
Als videoopneming gebeurt binnen 3 minuten achter het stoppen van een auto en ACC voeding uitschakeling en in 3 minuten voordat het gebruiker gaat in een auto zitten, dan het triggerende gebeurtenis wil niet een aanvraag overgeven. Toch opgenomen bestanden zijn ook in het map "Parkering" bewaren.
Het tijd van opneming mag verschillen afhankelijk van voorwaarden.
Opmerkingen
- Als een toestel opneemt gebeurtenis op parkering na het uitschakeling van ignitie vanuit stilstand, het scherm blijft uitgeschakeld en de opneming begint in achtergrond mode.
Het weergeven van bewaren bestanden
Automatische opneming bij het detecteren van een slag (opneming van gebeurtenis).
Het scherm (beeld) automatisch wordt zwart als U geen akties uitvoert tijdens omstreeks 60 seconden. (Die zijn de standaard scherm instellingen)
Videoopneming wil niet beginnen totdat de gebruiker bevindt zich in enkele menu.
U mag afbeelden de opgenomen videobestanden.
① Druk een toets Playback recorded media button (Afspelen van opgenomen bestanden).
② Kies een nodige map voor het nakijken met behulp van de toetsen NAAR BOVEN/NAAR BENEDEN. De tekens van bestanden willen afgebeeld worden in gekozen map.
③ Kies een gewensde teken met de toetsen van apparatuur.
① Terugkeren naar voorafgaande menu
② Voorafgaande bestand
③ Volgende bestand
④ Bevestigen
① Terugkeren naar voorafgaande menu
② Voorafgaande opneming
③ Volgende opname
④ Druk om de opname te verwijderen
Opmerkingen
- Om een bestand te verwijderen, kies het bestand die U wil verwijderen en daarna druk het toets van bevestiging nog een keer wanneer op het grafische interface van het scherm verschijnt een aanvraag.
- Als een video is te kort, zet dan microSD geheugen kaart in Uw PC om de bestanden te verwijderen.
Advanced Driver Assistance Systems (ADAS)
Dit toestel vervolgt de wegvoorwaarden bij te houden. Als dit toestel ontdekt beweging op het verkeerstreep en de auto snelheid ≥60 km/u, dan op het scherm een waarschuwende teken is weergegeven en tegelijkertijd een waarschuwende geluid signaal is afgespeeld.
Opmerkingen
- Het vastzetten van linkse of rechtse streep en het weergeven van een teken "naar links/naar rechts" is mogelijk.
- De gele lijn is bestemd om het bijlage te installeren bij het montage van toestel.
- Verwijgend is deze functie uitgeschakeld. U kunt deze functie activeren als gewezen beneden.
→"Toestel instellingen" - "Ingestelde parameters" - "LDWS"
Dit toestel vervolgt de wegvoorwaarden bij te houden. Als een toestel ontdekt object, bijvoorbeeld, een auto vooruit, en de afstand is 10 m of minder, en het snelheid van een auto is ≥60 km/u, dan op het scherm een waarschuwende teken is weergegeven, en tegelijkertijd een waarschuwende geluid signaal is afgespeeld.
Opmerkingen
- Verwijgend is deze functie uitgeschakeld. U kunt deze functie activeren als gewezen beneden.
→"Toestel instellingen" - "Ingestelde parameters" - "FCWS"
AANDACHT
- Het verbruik van de stelsel functies van hulp aan bestuurder ADAS (Advanced Driver Assistance Systems) in dit product waarborgt niet volledige bewustwording van bestuurder en is niet bestemd om de ongelukken te voorkomen. Systeem waarschuwingen moeten worden gebruikt alleen als een leiding.
- De verantwoordelijkheid voor het navolgen van alle actuele wetten en regels ligt op gebruiker.
- Pioneer Corporation neemt de verantoordelijkheid niet aan voor elke schade die verbonden is met het montage of het gebruik van het toestel. "Pioneer" bedrijf neemt geen verantwoordelijkheid aan voor elke schade of verliezen gedragen als een resultaat van dergelijke acties.
- Deze functie is niet verbonden met de auto keer signalen of enkele andere systeem van de auto.
- De gebruiker draagt verantwoordelijkheid voor het bestuur van een auto, het navolgen van velige afstand tussen vervoer middelen, en op hetzelfde tijd voor correcte beoordeling van weg, wegverkeer, het weer en omgeving.
- Onafhankelijk daarvan of het systeem correct functioneert, de gebruiker draagt verantwoordelijkheid voor het reageren op verandering van verkeervoorwaarden voor het behouden van controle over vervoermiddel. Overtreding van dit eis kan leiden tot zware traumas, dood en/of ernstige materiele schade.
- Werk met dit toestel niet als dit kan Uw aandacht aanleiden van de velige besturen van Uw auto. Altijd behoud de regelen van velige besturen en volg alle actuele verkeerregels na. Als het is moeilijk voor U om dit toestel te beheren of als U kan niet de berichten op het beeldscherm lezen, parkeer U Uw auto in velige plaats en schakel de handrem in voor U de nodige acties uitoevent.
De waarschuwing over snelheid limiet
Dit toestel uitgeeft geluid signaal en weergeeft visuele waarschuwing als de gebruiker overmatigt het vooruit gestelde snelheid ingesteld door instellingen menu.
Opmerkingen
- Dit toestel verrekent het snelheid van vervoermiddel met behulp van GPS.
- Verwijgend is deze functie uitgeschakeld. U kunt deze functie activeren als gewezen beneden.
→"Toestel instellingen" - "De waarschuwing over snelheid limiet"
Het configuratie van instellingen
Voor het gebruik van dit toestel stop de auto in velige plaats en draait U de handrem op.
Met behulp van deze instellingen het toestel configuratie wordt uitgevoerd. U kan de installingen afdoen tot standaard meningen.
U kan ook microSD geheugen kaart formatten en kontroleren informatie over product versies.
Let op, dat tijdens het afbeelden van MENU beeld (MENU) het opneming wil stoppen.
1 Druk de toets Menu (Menu), om het hoofdmenu te openen.
Het scherm (beeld) automatisch wordt zwart als U geen akties uitvoert tijdens omstreeks 60 seconden.
(Die zijn de standaard scherm instellingen)
Videoopneming wil niet beginnen totdat de gebruiker bevindt zich in enkele menu.
2 Met behulp van functionele toetsen kies een gewenste optie.
In elke menu instelling U kan de instellingen op Uw eigen keuze veranderen.
Ingestelde karakteristieken
Opname-instellingen
| Installatie Omschrijving Standaard instellingen | ||
| Video resolutie | Hiermee kunt u de kwaliteit van de video-opnameresolutie instellen.[Full HD 1920 × 1080 p or HD 1280 × 720 p]. | Full HD 1920 × 1080 p |
| Lengte videobestand | Hiermee kunt u de opnametijd voor één videobestand instellen tijdens het opnemen van video. [1 min/3 min/5 min]. | 3 min. |
| Belichtingswaarde | Hiermee kunt u de belichting van de video instellen[-2 tot +2]. | 0 |
| Gyroscoop | Hiermee kunt u het gevoeligheidsniveau voor trillings-of schokdetectie instellen. Het is ook mogelijk om in te stellen: [UIT/Hoog gemiddeld laag]. | Mid (midden) |
| Microfoon | Maakt het mogelijk om in te stellen of dit toestel al dan niet omgevingsgeluiden opneemt tijdens filmopname. [AAN of UIT]. | UIT |
| Installatie Omschrijving Standaard instellingen | |
| Parkeermodus (Veiligheidsmodus) | Maakt het mogelijk om het gevoeligheidsniveau in te stellen voor het opnemen van gebeurtenissen na trillingsdetectie en parkeren van het voertuig, en na uitschakeling.Dit kan worden ingesteld door:[UIT/Hoog/Gemiddeld/Laag]. |
Aanpasbare functies
Systeem instellingen
| Installatie Omschrijving | Standaard instellingen | |
| Taal | Hiermee kunt u de taal instellen die op het scherm wordt weergegeven. [Engels/Frans/Spaans/Duits/Pools/Russisch/Oekraiens] | Nederlands |
| Videomonitor | Hiermee kunt u de tijd instellen waarop het apparaat naar de slaapstand gaat. [Altijd AAN/10 seconden/1 minuut./3 min./Auto].Bij het kiezen van de automatische modus;Snelheid hoger dan 15 km/u gedurende 5 seconden: het display gaat uit.De snelheid is 5 seconden lager dan 15 km/u: het display gaat aan.Als er geen gps is: behoudt de weergavestatus/ongewijzigd. | UIT na 1 min. |
| Volume Hiermee kan | het volumeniveau worden ingesteld [0 tot 10] 5 | |
| Eenheid van snelheid | Hiermee kunt u de snelheidseenheden instellen. [km/u of mph]. | Km/u |
| Waarschuwing snelheidslimiet | Maakt het mogelijk om de modus AAN/UIT in te stellen voor waarschuwingen voor snelheidslimieten. | UIT |
| LDWS (Waarschuwingssysteem voor het verlaten van de rijstrook)/FCWS (Waarschuwingssysteem voor aanrijdingen) | Maakt het mogelijk om de modus AAN/UIT te zetten LDWS/FCWS. | UIT |
| Synchronisatie met satelliet | De tijdweergave van de DVR wordt gesynchroniseerd door de ingebouwde GPS [AAN of UIT]. | AAN |
| Satellietstatus | Het GPS-signaal kan worden gecontroleerd in de functie "Satellietstatus". | - |
| Anti-flicker (anti-knipperend effect) | Hiermee kan de opnamesnelheid van de lens worden ingesteld. [50 Hz of 60 Hz]. | 50 Hz |
| Tijdzone selectie | Hiermee kunt u de tijdzone instellen.(Bij ontvangst van een gps-signaal wordt de tijd/datum automatisch ingesteld, maar niet de tijdzone) | GMT + 00:00 |
| Datum/Tijd | Maakt het mogelijk de tijd handmatig in te stellen.[Jaar/maand/dag] [Uur/min/sec] | - |
| Real-time stempel Voegt t | jd/datum toe aan het item. [AAN of UIT]. AAN | |
| SD-kaart formatteren * 1 Alle bestanden op de microSD-kaart worden verwijderd. - | ||
| Herstel naar fabrieksinstellingen | Hiermee kunt u de fabrieksinstellingen herstellen. | - |
| Versie | Hiermee kunt u informatie bekijken over het model en de firmwareversie van het apparaat. | - |
* 1 Als er een probleem is met het opnemen op de microSD-kaart, wordt een bericht zoals "SD-kaart niet gedetecteerd" weergegeven op het scherm en wordt de opname gestopt.
Draadloze verbinding*
| Installatie Omschrijving | Standaard instellingen | |
| Draadloze Verbinding | Hiermee kan de verbinding met dit apparaat worden geconfigureerd van een terminal die de distributie van draadloze verbinding ondersteunt [AAN/UIT] | AAN. |
* Er kan slechts één iPhone/Android™ -smartphone tegelijk met dit toestel worden verbonden. Wanneer u een tweede apparaat met aangepaste firmware aansluit, wordt de verbinding met het eerste aangesloten apparaat binnen 2 minuten verbroken. Automatische verbinding wordt mogelijk niet ondersteund op sommige smartphones. Als dit niet wordt ondersteund, verbindt u uw smartphone handmatig.
Tijd van opname
In het volgende tabel is een oppassend tijd van video opname gewezen met verschillende capaciteiten van SD-kaart. Actuele meningen willen afhangen van verschillende factors, zoals het gebruikte microSD kaart,
het object van opname en voorwaarden van opneming.
In percenten van het kaart kapaciteit, het tijd van opneming bedraagt 59%, het tijd van gebeurtenis opneming - 10%, het tijd van werk in parkering mode - 30%, het aantal van fotos - 1%.
Het leiding op het tijd van opneming met behulp van microSD geheugen kaart met capaciteit 16 Gb.
| Oplossing Het video type 16 Gb | ||
| 1080p Normale opneming | Ongeveer 1 uur 14 minuten | |
| 1080p Het opschrijven van gebeurtenissen | Ongeveer 12 videobestanden | |
| 1080p Het opneming in parkering mode Ongeveer 37 minuut | ||
| 1080p Het aantal van fotos Ongeveer 330 | ||
Het leiding op het tijd van opneming met behulp van microSD geheugen kaart met capaciteit 32 Gb.
| Oplossing Het video type 32 Gb | ||
| 1080p Normale opneming | Ongeveer 2 uur 46 minuten | |
| 1080p Het opschrijven van gebeurtenissen | Ongeveer 24 videobestanden | |
| 1080p Het opneming in parkering mode | Ongeveer 1 uur 14 minuten | |
| 1080p Het aantal van fotos Ongeveer 660 | ||
Opmerkingen
- Het tijd van mode werk: ongeveer 40 minuten
- Het verrekende tijd van opneming is gebaseerd op opnemingen met het duur van 1 minuut. Het actuele opneming tijd wil afhangen van het schouwplaats van het opneming.
- Gewoonlijke opneming en opneming van gebeurtenissen gebruiken het mode van cyclische video afvagen. Om een belangrijke video niet te laten afvagen, maakt U op tijde een waarloze kopie na het incident.
- Na het meerkerige afvagen van gegevens in dit mode van storing, microSD kaart mag zijn beschadigd vanwege veroudering wat wil leiden tot niet bewaren van gegevens. In dit situatie het is noodzakkelijk om microSD geheugen kaart te vervangen voor een nieuwe.
Speciale bijlage
Om video opgenomen op dit toestel na te kijken of om de instellingen uit te evenen mag U exclusieve bijlage "Dash Camera Connect" gebruiken voor iPhone of smartfonen met Android™ bestuur systeem. Om dit bijlage te gebruiken het is nodig eerst een draadloze verbinding tussen dit toestel en iPhone/Android™ smartfoon te oprichten.
- Schakel het draadloze verbinding functie op een toestel in →Toestel instellingen.
-
Gebruik iPhone of Android™ smartfoon om dit toestel te kiezen voor draadloze verbinding. SSID naam (naam van toegang punt) en het wachtwoord van dit toestel mag U kontroleren op draadloze verbinding instellingen scherm.
-
Alleen een iPhone/Android™ smartfoon mag worden aangeschakeld tot dit toestel tegelijkertijd. Bij het aanschakelen van de tweede toestel de eerste aangeschakelde toestel gaat uit.
- Bij draadloze verbinding het uitvoeren van enkele operaties met dit toestel is onmogelijk. Als men tijdens draadloze verbinding een functionele toets drukt, op het scherm verschijnt een melding met een voorstel om draadloze verbinding te ontbreken. Als U [Ja] kiest, dan draadloze verbinding zal onderbroken zijn en het werk met dit toestel zal mogelijk zijn.
- U mag SSID name van dit toestel veranderen in gebruik genomen een speciale bijlage "Dash Camera Connect". Neemt U in beschikking, ofschoon, dat bij het formatten van SD-kaart de SSID-name komt terug tot standaardinstellingen.
- Om bijlage te vinden, druk in een zoek rij "Dash Camera Connect".
Dash Camera Connect
Bescherming van de trademarks en auteur rechten
- -SD, microSD en het logo microSDHC zijn de handelmerken van het bedrijf SD-3C LLC.
• EU conformiteit's ettiketering
- "Apple" – is een handelmerk van Apple, Inc., geregistreerde in VSA en in andere landen.
- iOS is een handelmerk of geregistreerde handelmerk van Cisco op oppervlakte van VSA en andere landen.
- Android is een geregistreerde handelmerk van Google LLC
GPS
- GPS (Global Positioning System – Globale Positionering Systeem) – is een systeem die afmeet Uw huidige positie door het ontvangen van radiosignalen van locatie afmeting van GPS sattellites.
- GPS satellites signalen kunnen niet door harde stoffen doorgaan (behalve glas). GPS sattelites signalen kunnen geblokkeerd zijn als een toestel bevindt zich in volgende plaatsen.
— Binnen tonnelen en multilage parkeringen
— Op het lagere niveau van twee-laag straatwegen
— In het gebied van wolkernkrabbers concentratie
— In dichte bossen
Het zoek naar en het verwijderen van ongeregelheiden
Voor het zenden van een toestel voor herstelling controleer het volgende.
| Symptoom | Het reden | Aktie |
| Terwijl het weergeving en gebruik van dit toestel een fout gebeurd. | Het microcomputer in het toestel is gebrekkig. | Drukt U het afdoen toets.→"De benamingen van de onderdelen" |
| Het bestand die dient opslaan te worden is niet gevonden. | Als er is niet genoeg plaats op het microSD geheugen kaart, de bestanden zijn overgeschreven in het orde beginning van de oudste bestanden. | Wij raden U aan om de waarloze kopien van alle belangrijke bestanden die U wil opslaan.→Het waarloze kopieren van bewaren bestanden |
| Het toestel creert bestanden van opnames in parkering mode wanneer U ga binnen of uit de auto. | Vibraties zijn ontdekt bij het ingang of uitgang van mensen uit de auto, alsook bij beweging van mensen. | Reguleer het gevoeligheid van de sensors van een aanslag detectie.→Het toestel instellingen - ingestelde parameters - Bewaking mode - Gevoeligheid |
| In bestanden die zijn opgenomen in parkering mode zijn er veel videoopnames waarop niets gebeurt. | De gevoeligheid van het aanslag detectie mag niet genoeg zijn. | |
| Mijne auto kreeg een slag terwijl het parkering maar het videobestand was niet opgenomen. | ||
| Een motorpanne gebeurd tijdens het rijden maar een videobestand was niet opgeschreven. | De gevoeligheid van het aanslag detectie mag niet genoeg zijn. | Reguleer het gevoeligheid van de sensors van een aanslag detectie.→Instellingen van het toestel - ingestelde paremeters - Instellingen van opneming Aanslag sensor |
| Bij het afspelen het geluid is afwezig | Het opname van geluid mag zijn uitgeschakeld in instellingen. | Kontroleert U de instellingen van geluid opneming.→Instellingen van het toestel - ingestelde paremeters - Instellingen van opneming - Microfoon |
| Terwijl het weergeving en gebruik van dit toestel een fout gebeurd. | Het microcomputer in het toestel is gebrekkig. | Drukt U het afdoen toets.→"De benamingen van de onderdelen" |
| Het toets reageert te langzaam. SD-kaart kan worden versleten | Probeer SD-kaart te formatten→Toestel instellingen - ingestelde parameters - Meningen - Systeem - SD-kaart formattenAls het probleem is niet opgelost, probeer een nieuwe SD-kaart te gebruiken. | |
| Vaak een melding is veergegeven over het noodzakkelijkheid om SD-kaart te formatten. | SD-kaart kan worden versleten. | Probeer een nieuwe SD-kaart te gebruiken. |
Technische parameters
| Drager voor opneming | "microSDHC kaart, klas 10 (van 16 tot 32 Gb) |
| Het optische sensor | Ongeveer 2 miljoen pixels (Ingebouwde hooggevoelige CMOS-sensor) |
| Hoeken van opname | Het hoofdblok: 100° horizontaal, 52° vertikaal, 139° diagonaal |
| Opening nummer van het lens | Hoofdblok: F2.1 |
| Oplossing | Full HD 1920x1080 p / HD 1280x720 p |
| GPS | Ingebouwd |
| Draadloze verbinding | • Ingebouwd (voor verbinding door speciale bijlage voor iOS/Android) 802.11b/g/n.• Uitgang vermogen: +17 dBm Max.• Frequentie omvang(en): 2400 - 2483 MGz |
| Aanslag sensor | 3-axis aanslagsensor (4-niveau instelling) |
| Wijzen van opneming | Opneming van video/Opneming van gebeurtenissen/Handmatige opneming van gebeurtenissen/Opneming in parkering mode |
| Het struktuur van video bestanden | 1 minuut / 3 minuut / 5 minuut |
| Het scherm | LCD-scherm, 3 duim |
| Opneming van geluid | Mag zijn ingeschakeld of uitgeschakeld (standaard uitgeschakeld) |
| Filmbeeld frequentie | 30.0 fb/s |
| Compressie wijze | Video: MOV (H.264) /Foto: JPG |
| Het manier van video afspeling | Speciale bijlage voor iOS/Android, dashboardcamera of microSD-kaart op PC |
| Voeding | Hoofdblok: 5 V gelijkstroom (schakelt U het voedingskabel in aansteker connector 12 V/24 V). |
| Veligheidspal type (gebruikt in voedingskabel in aansteker connector) | Standaard smeltveligheid |
| Veligheidspal capaciteit (gebruikt in voedingskabel in aansteker connector) | F 2 AL/250 V |
| Veligheidspal dimensie (gebruikt in voedingskabel in aansteker connector) | Diameter 5,0 mm / Lengte 20 mm |
| Energie gebruik | Ongeveer 2.3 W bij het laden |
| Werk temperatuur | vanaf -20 tot +60°C |
| Dimensies (Br x H x D) | Hoofdblok: 89,5 mm x 54,3 mm x 29,9 mm (Br x H x D) |
| Gewicht | 94 g (met uitsluiting van het houder, voedingskabel en z.v.) |
https://www.pioneer-car.eu/eur/
Voor het registratie van Uw toestel bezoekt U het website www.pioneer-car.eu/uk/ (of www.pioneer-car.eu/eur/).
PIONEER CORPORATION
Hierbij verklaar ik, Pioneer, dat het type radioapparatuur [*] conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://www.pioneer-car.eu/eur/compliance Français:
Hierbij verklaar ik, Pioneer, dat het type radioapparatuur [*] conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://www.pioneer-car.eu/eur/compliance Français:
