GEBRUIKSAANWIJZING GD 20 I Güde

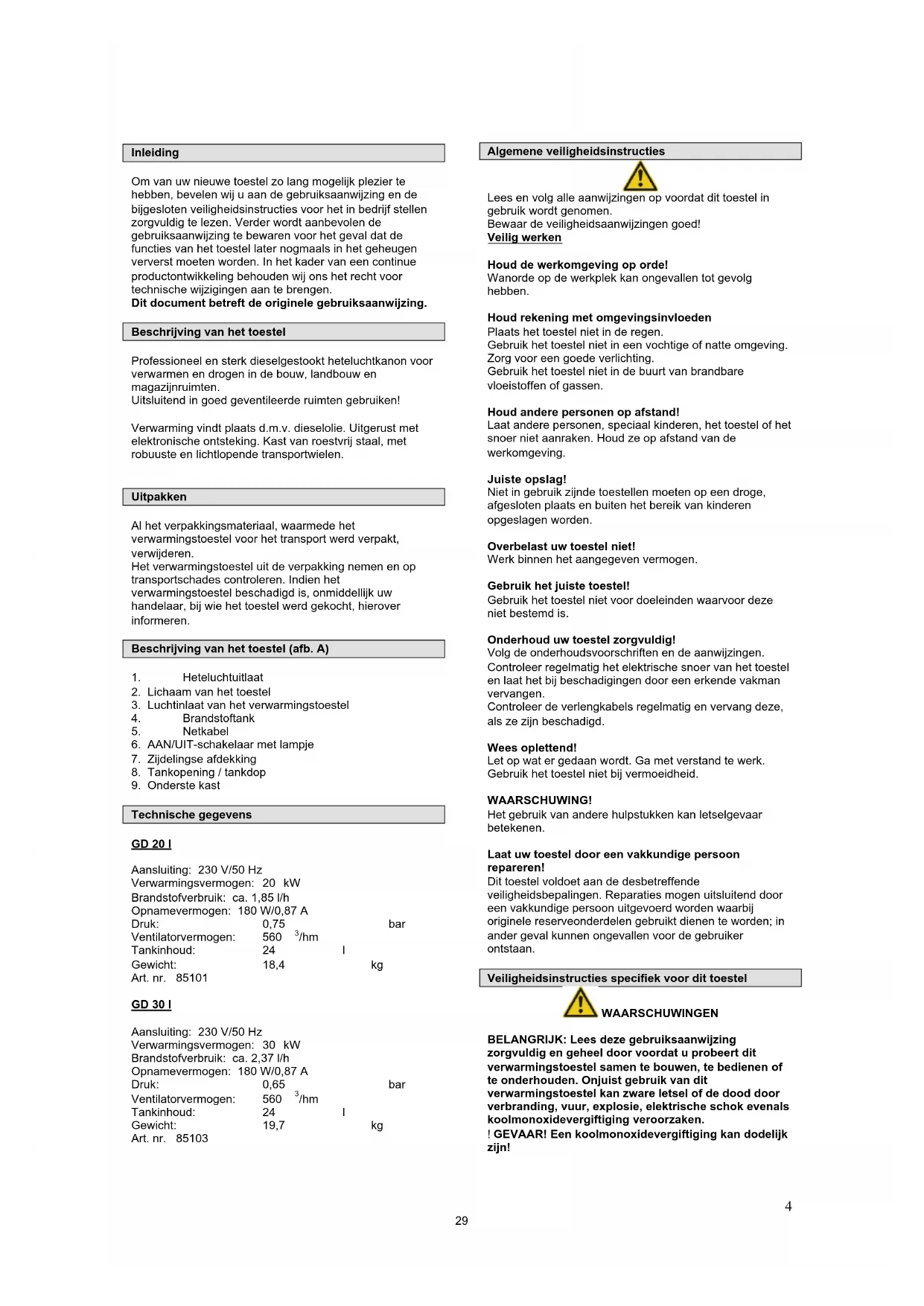

Inleiding Om van uw nieuwe toestel zo lang mogelijk plezier te hebben, bevelen wij u aan de gebruiksaanwijzing en de bijgesloten veiligheidsinstructies voor het in bedrijf stellen zorgvuldig te lezen. Verder wordt aanbevolen de gebruiksaanwijzing te bewaren voor het geval dat de functies van het toestel later nogmaals in het geheugen ververst moeten worden. In het kader van een continue productontwikkeling behouden wij ons het recht voor technische wijzigingen aan te brengen. Dit document betreft de originele gebruiksaanwijzing. Beschrijving van het toestel Professioneel en sterk dieselgestookt heteluchtkanon voor verwarmen en drogen in de bouw, landbouw en magazijnruimten. Uitsluitend in goed geventileerde ruimten gebruiken! Verwarming vindt plaats d.m.v. dieselolie. Uitgerust met elektronische ontsteking. Kast van roestvrij staal, met robuuste en lichtlopende transportwielen.

Uitpakken Al het verpakkingsmateriaal, waarmede het verwarmingstoestel voor het transport werd verpakt, verwijderen. Het verwarmingstoestel uit de verpakking nemen en op transportschades controleren. Indien het verwarmingstoestel beschadigd is, onmiddellijk uw handelaar, bij wie het toestel werd gekocht, hierover informeren. Beschrijving van het toestel (afb. A)

2. Lichaam van het toestel

3. Luchtinlaat van het verwarmingstoestel

6. AAN/UIT-schakelaar met lampje

7. Zijdelingse afdekking

Tankinhoud: 24 l Gewicht: 18,4 kg Art. nr. 85101 GD 30 l Aansluiting: 230 V/50 Hz Verwarmingsvermogen: 30 kW Brandstofverbruik: ca. 2,37 l/h Opnamevermogen: 180 W/0,87 A Druk: 0,65 bar Ventilatorvermogen: 560 m

Tankinhoud: 24 l Gewicht: 19,7 kg Art. nr. 85103

Algemene veiligheidsinstructies Lees en volg alle aanwijzingen op voordat dit toestel in gebruik wordt genomen. Bewaar de veiligheidsaanwijzingen goed! Veilig werken Houd de werkomgeving op orde! Wanorde op de werkplek kan ongevallen tot gevolg hebben. Houd rekening met omgevingsinvloeden Plaats het toestel niet in de regen. Gebruik het toestel niet in een vochtige of natte omgeving. Zorg voor een goede verlichting. Gebruik het toestel niet in de buurt van brandbare vloeistoffen of gassen. Houd andere personen op afstand! Laat andere personen, speciaal kinderen, het toestel of het snoer niet aanraken. Houd ze op afstand van de werkomgeving. Juiste opslag! Niet in gebruik zijnde toestellen moeten op een droge, afgesloten plaats en buiten het bereik van kinderen opgeslagen worden. Overbelast uw toestel niet! Werk binnen het aangegeven vermogen. Gebruik het juiste toestel! Gebruik het toestel niet voor doeleinden waarvoor deze niet bestemd is. Onderhoud uw toestel zorgvuldig! Volg de onderhoudsvoorschriften en de aanwijzingen. Controleer regelmatig het elektrische snoer van het toestel en laat het bij beschadigingen door een erkende vakman vervangen. Controleer de verlengkabels regelmatig en vervang deze, als ze zijn beschadigd. Wees oplettend! Let op wat er gedaan wordt. Ga met verstand te werk. Gebruik het toestel niet bij vermoeidheid. WAARSCHUWING! Het gebruik van andere hulpstukken kan letselgevaar betekenen. Laat uw toestel door een vakkundige persoon repareren! Dit toestel voldoet aan de desbetreffende veiligheidsbepalingen. Reparaties mogen uitsluitend door een vakkundige persoon uitgevoerd worden waarbij originele reserveonderdelen gebruikt dienen te worden; in ander geval kunnen ongevallen voor de gebruiker ontstaan. Veiligheidsinstructies specifiek voor dit toestel WAARSCHUWINGEN BELANGRIJK: Lees deze gebruiksaanwijzing zorgvuldig en geheel door voordat u probeert dit verwarmingstoestel samen te bouwen, te bedienen of te onderhouden. Onjuist gebruik van dit verwarmingstoestel kan zware letsel of de dood door verbranding, vuur, explosie, elektrische schok evenals koolmonoxidevergiftiging veroorzaken. ! GEVAAR! Een koolmonoxidevergiftiging kan dodelijk zijn!

Koolmonoxidevergiftiging: De vroege symptomen van een koolmonoxidevergiftiging lijken op die van een griep, dus: hoofdpijn, duizeligheid en/of misselijkheid. Indien u deze symptomen zou bemerken, kan dit een teken zijn dat uw verwarmingstoestel niet juist functioneert. Ga onmiddellijk naar buiten! Laat uw verwarmingstoestel nakijken. De ene persoon is gevoeliger voor koolmonoxide dan andere: bijv. zwangere vrouwen, personen met hart- of longziektes of anemie, personen onder invloed van alcohol en verder personen die zich op grote hoogten bevinden. Overtuigt u zich er van dat u alle waarschuwingsaanwijzingen gelezen en begrepen hebt. Bewaar deze gebruiksaanwijzing goed voor later gebruik.. Het is uw wegwijzer voor een veilige en juiste bediening van dit verwarmingstoestel. ● Gebruik uitsluitend dieselolie om brand en explosiegevaar te vermijden. In geen geval benzine, petroleum, verfverdunner, alcohol en overige hoog ontvlambare stoffen gebruiken. Brandstof: a) De met vullen van brandstof bezig zijnde personen dienen geschoold te worden en met de aanwijzingen van de producent en de toepasbare richtlijnen voor het veilig vullen van verwarmingtoestellen volledig vertrouwd te zijn. b) Als brandstof mag uitsluitend dieselolie gebruikt worden. c) Elke vlam, als ook de ontstekingsvlam, dient uit te zijn en het verwarmingstoestel moet afgekoeld zijn voordat dit met brandstof gevuld gaat worden. d) Tijdens het vullen van brandstof dienen alle brandstofleidingen en -aansluitingen op lekkage gecontroleerd te worden. Eventuele ondichtheden dienen vóór een nieuwe inbedrijfstelling van het verwarmingstoestel gerepareerd te worden. e) Niet meer dan de dagbehoefte aan brandstof binnen gebouwen en in de buurt van het verwarmingstoestel opslaan. Meer omvangrijke brandstofvoorraden buiten het gebouw opslaan. f) Brandstofopslag dient een minimale afstand van 762 cm tot verwarmingtoestellen, branders, lasapparaten en dergelijke ontstekingsbronnen te hebben (uitgezonderd hiervan de in het verwarmingstoestel geïntegreerde brandstoftank). g) Zo mogelijk moet brandstofopslag op plaatsen beperkt worden waar de bodemconstructie het indringen van uitgelopen brandstof verhindert en brandstof niet door lager gelegen brandbronnen ontstoken kan worden. h) De brandstofopslag dient volgens de plaatselijke officiële voorschriften plaats te vinden. Algemeen Het verwarmingstoestel nooit in de buurt van benzine, verfverdunners of andere licht ontvlambare dampen gebruiken. Alle plaatselijke bepalingen en voorschriften voor het gebruik van dit verwarmingstoestel opvolgen. Verwarmingstoestellen, die in de buurt van afdekmatten, tentwanden of andere dakbedekkingstoffen worden gebruikt, dienen op een veilige afstand tot deze materialen opgesteld worden. De aanbevolen minimale afstand bedraagt 305 cm. Bovendien wordt aanbevolen dat vuurvaste dakbedekkingstoffen worden gebruikt. De dakbedekkingstoffen dienen veilig bevestigd te zijn om deze tegen ontsteking te beschermen en om te verhinderen dat deze stoffen het verwarmingstoestel bij windstoten aanraken en doen kantelen. Enkel in goed geventileerde ruimten gebruiken. Voor de inbedrijfstelling er op letten dat per 100.000 BTU/uur verwarmingsvermogen een ventilatieopening van tenminste 2.800 cm² naar verse buitenlucht aanwezig is. Uitsluitend op plaatsen gebruiken waar geen ontvlambare dampen, resp. geen hoge stofinhoud aanwezig is. Slechts met de op het typeplaatje aangegeven stroomspanning en -frequentie gebruiken. Altijd een behoorlijk geaarde verlengkabel met een driepolige stekker gebruiken. Minimale afstand tot ontvlambare stoffen en personen: Uitlaat: 300 cm zijkanten, bovenkant en achterkant: 200 cm (zie afb. D). Voor het vermijden van brandgevaar dient het hete of in gebruik zijnde verwarmingstoestel op een veilige en vlakke ondergrond geplaatst te zijn. Het verwarmingstoestel dient in waterpaspositie verplaatst en/of opgeslagen te worden om het morsen van brandstof te vermijden. Kinderen en huisdieren bij het verwarmingstoestel op afstand houden. De stekker uit het stopcontact nemen, indien het verwarmingstoestel niet gebruikt wordt. Het verwarmingstoestel nooit in woon- of slaapruimten gebruiken. Nooit de luchtinlaat (achterkant) of de luchtuitlaat (voorkant) van het verwarmingstoestel blokkeren. Het hete, nog in gebruik zijnde of aan het stroomnet aangesloten verwarmingstoestel nooit verplaatsen, bedienen, met brandstof vullen of onderhouden. Geen buisleidingen aan de voor- of achterkant van het toestel monteren. LET OP: Gebruik uitsluitend dieselolie om brand en explosiegevaar te vermijden. Het gebruik als verwarmingsbron voor evenementen en feesten, evenals voor stallingen is absoluut verboden! Gebruik volgens de bepalingen De diesel gestookte heteluchtkanonnen van de GD serie zijn uitsluitend voor het verwarmen en drogen in goed geventileerde ruimten of op droge buitenplaatsen, op een veilige afstand van brandbare materialen en levende wezens gebruiken. Let tijdens het gebruik op een stabiele en waterpas zijnde ondergrond. Als brandstof is uitsluitend dieselolie toegestaan. (De GD series zijn ontwikkeld volgens de nieuwste criteria voor veiligheid, functionaliteit en levensduur. Veiligheidsinrichtingen garanderen de correcte functie van het toestel, gebruiksgeluiden werden tot een minimum gereduceerd en de zorgvuldige keuze van de gebruikte materialen zorgt voor een uiterste betrouwbaarheid. Montage afb. B Beschrijving afb. B

3. Steunframe voor de wielen

Deze modellen worden met wielen en handgrepen geleverd. De wielen, handgrepen en daarbij behorende bevestigingsonderdelen bevinden zich in de verpakking. Benodigd werktuigen: - een middelgroot kruiskopschroevendraaier - CH 8 inch steeksleutel of stelsleutel - hamer

1. De as door het steunframe voor de wielen schuiven.

De wielen aan de as bevestigen. BELANGRIJK: Bij het monteren van de wielen dient de verlengde wielnaaf in de richting van het steunframe voor wielen wijzen (zie afbeelding 3).

2. Aan ieder eind van de as een dopmoer plaatsen en

deze door licht aankloppen met een hamer bevestigen.

3. Het verwarmingstoestel op het steunframe voor de

wielen plaatsen. Er op letten dat de luchtinlaat van het verwarmingstoestel (achterkant) zich niet boven de wielen bevindt. De gaten in de brandstofflens met de gaten in het steunframe voor de wielen uitrichten.

4. De voorste en achterste handgreep op de

brandstofflens plaatsen. De schroeven door de brandstofflens en het steunframe voor de wielen voeren. Nadat een schroef is geplaatst, de betreffende moer telkens met de hand vastdraaien.

5. Als alle schroeven zijn geplaatst, de moeren goed

vastdraaien. Veiligheidsinrichtingen Het dieselgestookte heteluchtkanon beschikt over een elektronische vlambewaking. Indien één of meerdere storingen optreden, veroorzaakt deze een stilstand van het toestel. Indien het dieselgestookte heteluchtkanon oververhit is, grijpt een oververhittingsthermostaat in en veroorzaakt een onderbreking van de brandstoftoevoer; de thermostaat stel zich zelf terug, als de temperatuur van de verbrandingskamer op de toegestane maximale waarde gezakt is. Voordat het dieselgestookte heteluchtkanon opnieuw in gebruik wordt genomen, dient de oorzaak van de oververhitting gezocht en verwijderd te worden (bijv. verstopping van de luchtaanzuiging of luchtuitlaat of stilstand van de ventilator). Om het toestel opnieuw te starten, volg de aanwijzingen in het hoofdstuk „INBEDRIJFSTELLING“ op. Inbedrijfstelling Voordat u het dieselgestookte heteluchtkanon in gebruik neemt en dit aan de stroomvoorzienig aansluit, controleer of de eigenschappen van de stroomverzorging met de op het typeplaatje aangegeven waarden in overeenstemming zijn. WAARSCHUWING: Het stoomcircuit, waaraan het dieselgestookte heteluchtkanon aangesloten wordt, dient een geïntegreerd RCD (beveiligingsschakelaar) te hebben. Volg alle veiligheidsmaatregelen betreffende het ontluchten enz. op. De brandstoftank met dieselolie vullen. Brandstoftankdop opnieuw sluiten. De netkabel van het verwarmingstoestel op een standaard veiligheidsstopcontact aansluiten. Om het toestel weer in gebruik te nemen moet de schakelaar ON/OFF in de positie met het symbool ON ingesteld worden. De ventilator gaat draaien en na enige seconden begint de verbranding. Bij de eerste start, resp. na een langer niet in gebruik zijn van het dieselgestookte heteluchtkanon kan het enige seconden langer duren, tot de verbranding start. Om het toestel uit te schakelen moet de schakelaar ON/OFF in de positie met het symbool OFF ingesteld worden: Aanduidingen Productveiligheid:

Het product is conform de desbetreffende normen van de Europese Gemeenschap

Verboden: Niet in woongebieden gebruiken! Vuur, open vlammen en roken verboden Afdekken verboden Waarschuwing: Waarschuwing/Let op Waarschuwing voor gevaarlijke elektrische spanning Het toestel niet in gesloten ruimten gebruiken! Waarschuwing voor ontvlambare stoffen Aanwijzingen: Algemene gebodsaanwijzing Vóór het gebruik gebruiksaanwijzing lezen Milieubescherming: Afval niet in het milieu, maar vakkundig verwijderen Verpakkingsmateriaal van karton bij de daarvoor bestemde recyclingplaatsen inleveren Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen inleveren

Verpakking: Tegen vocht beschermen Verpakkingsoriëntering - boven

Interseroh-Recycling Technische gegevens: Aansluiting Gewicht Verwarmingsvermogen Ventilatorvermogen Tankinhoud Brandstofverbruik

Garantie De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten zijn terug te voeren. Bij een claim betreffende een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden. Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het toestel, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. Het niet naleven van gebruik- en montageaanwijzingen en normale slijtage zijn eveneens van garanties uitgesloten. Transport WAARSCHUWING Voordat het toestel wordt verplaatst: Schakel het toestel volgens de aanwijzingen in het voorgaande hoofdstuk uit; onderbreek de stroomvoorziening door de stekker uit te nemen en laat de heteluchtgenerator afkoelen. Voordat het toestel wordt opgetild of verplaatst, controleer dat de tankdop goed afgesloten is. Het toestel kan eenvoudig aan de handgreep genomen en verreden worden. Storingen en het verhelpen daarvan Storing Mogelijke oorzaak Oplossing De ventilator start niet en de vlam gaat niet aan

1. Eigenschappen van de

stroomvoorziening controleren. Functioneren en positie van de schakelaar controleren. Smeltzekering controleren.

De ventilator start niet en de vlam gaat niet aan of blijft niet aan

geen of niet voldoende olie in de brander.

tiel functioneert niet.

1. Verbindingen van de

ontstekingskabel naar de elektroden en naar de transformator controleren. Positie van de elektroden controleren. Het schoon zijn van de elektroden controleren, ontstekingstransformator vervangen.

controleren. Elektroventiel schoonmaken en indien nodig, vervangen. De ventilator start niet en de vlam gaat niet aan maar rookt

onvoldoende verbrandings lucht

gebruik zijnde brandstof is vuil of bevat water.

hindernissen en verstoppingen aan de luchtaanzuiging, resp. luchtuitlaat verwijderen. Positie van de luchttoevoer controleringen controleren. Stuwschijf schoonmaken.

2. Gebruikte dieselolie

door verse dieselolie vervangen. Oliefilter schoonmaken.

pompdruk controleren. Het mondstuk schoonmaken of vervangen.

pompdruk controleren. Mondstuk vervangen. De generator blijft niet staan

het elektroven- tiel is defect.

vervangen. Vlam slaat aan de voorkant uit het toestel

Luchttoevoer controleren.

Handelswijze in noodgeval Tref de noodzakelijke maatregelen om éérste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel mogelijk gekwalificeerde medische hulp aan. Bescherm gewonde personen voor overig letsel en stel ze gerust. Voor het eventueel plaatsvinden van een ongeval zou altijd een verbandtrommel, volgens DIN 13164, op de

werkplaats beschikbaar moeten zijn. Het uit de verbandtrommel genomen materiaal dient onmiddellijk aangevuld te worden. Indien u hulp vraagt, geef de volgende gegevens door:

1. Plaats van het ongeval

2. Soort van het ongeval

3. Aantal gewonden mensen

4. Soort verwondingen

Verwijdering De verwijderinginstructies zijn met pictogrammen aangegeven die op het toestel, resp. op de verpakking, te vinden zijn. Een beschrijving van de afzonderlijke betekenissen is in het hoofdstuk “Aanduidingen” te vinden. Verwijdering van de transportverpakking De verpakking beschermt het toestel tegen transportschades. De verpakkingsmaterialen zijn meestal volgens milieuvriendelijke en verwijderingtechnische standpunten gekozen en derhalve recyclebaar. Het terugbrengen van de verpakking naar de materiaalomloop spaart grondstoffen en verlaagt de afvalhoeveelheden. Verpakkingsdelen (bijv. folies, styropor) kunnen voor kinderen gevaarlijk zijn. Er bestaat verstikkingsgevaar! Bewaar de verpakking buiten het bereik van kinderen en verwijder deze zo snel mogelijk. Verwijder oude accu’s uitsluitend via autowerkplaatsen, speciale afgifteplaatsen of verzamelplaatsen voor bijzonder afval. Eisen aan de bedienende persoon De bedienende persoon moet, vóór het gebruik van het toestel, de gebruiksaanwijzing goed gelezen hebben. Kwalificatie Behalve een uitvoerige instructie door vakkundig verkooppersoneel is er geen speciale kwalificatie voor het gebruik van het toestel nodig. Minimale leeftijd Het toestel mag slechts door personen gebruikt worden van 16 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Scholing Voor het gebruik van het toestel is passend onderricht voldoende. Een speciale scholing is niet noodzakelijk. Service Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in Service helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw toestel in geval van reclamatie te kunnen identificeren hebben wij het serienummer evenals artikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze altijd bij de hand te hebben.

Serienummer: Artikelnummer: Productiejaar:

Onderhoud en bewaring Houd luchtopeningen en motorbehuizing stof- en vuilvrij. Gebruik voor het reinigen een zacht doekje en een milde zeepoplossing. Vermijd een direct contact van krassende reinigingsmiddelen met het toestel. U mag geen agressieve, vluchtige of bijtende reinigingsmiddelen gebruiken. Het toestel moet tegen vocht en stof beschermd worden. Bij een langduriger niet gebruik, het toestel afgedekt op een droge, veilige en voor kinderen niet toegankelijke plaats bewaren. Let op: Geen onderhoudswerkzaamheden uitvoeren, zolang het verwarmingstoestel aan het stopcontact aangesloten, in gebruik of warm is. Het niet naleven kan tot zware verbrandingen en elektrische schokken leiden. Regelmatige onderhoudswerkzaamheden: Onderdeel Frequentie Brandstoftank (afb. F) Elke 150 - 200 bedrijfsuren of naar behoefte doorspoelen. Luchtaanzuig- filter (afb. G) Elke 500 bedrijfsuren of naar behoefte met water en zeep wassen en drogen. Brandstoffilter (afb. E) Tweemaal tijdens de verwarmingsperiode of naar behoefte schoonmaken. Ontstekingselekt roden (afb. C) Elke 500 bedrijfsuren controleren, afstand 4-5 mm. Ventilatorvleugel Elk seizoen of naar behoefte schoonmaken, ventilatorschroef handvast nadraaien. Motor Onderhoudsvrij, permanent gesmeerd.
