Producttype	Binnenluchtkwaliteitsmonitor met CO₂-sensor
Merk	Bresser
Model	7004020GYE000
Voeding	Netvoedingsadapter (meegeleverd)
Type CO₂-sensor	NDIR-sensor met lange levensduur 400-5000 ppm
Meetbereik CO₂	400 tot 5000 ppm
Nauwkeurigheid CO₂	±50 ppm + 5% van de gemeten waarde
Temperatuurbereik	0°C tot +50°C
Resolutie temperatuur	0.1°C
Nauwkeurigheid temperatuur	±1°C
Vochtigheidsbereik	20% tot 95% RV
Resolutie vochtigheid	1%
Alarmfuncties	Instelbaar geluidsalarm voor CO₂, temperatuur en vochtigheid
Display	Scherm met instelbare achtergrondverlichting (3 niveaus)
Geheugen	Opslag van MIN, MAX en gemiddelde waarden (15 min, 8u)
Kalibratie	Automatisch (elke 24u) en handmatig
Bedrijfstemperatuur	0°C tot +50°C
Leveringsinhoud	Monitor, netvoedingsadapter, gebruiksaanwijzing
Onderhoud	Loskoppelen vóór reiniging, gebruik een droge doek
Veiligheid	Niet blootstellen aan hoge temperaturen, niet kortsluiten, niet demonteren
Recycling	Conform de AEEA-richtlijn, niet bij het huishoudelijk afval gooien
Garantie	5 jaar (voorwaarden op www.bresser.de/warranty_terms)
Repareerbaarheid	Bij defect, neem contact op met de gespecialiseerde verkoper

Veelgestelde vragen - 7004020GYE000 BRESSER

Hoe start ik het apparaat?

Sluit de netvoedingsadapter aan op het apparaat. Er klinkt een pieptoon en het scherm toont de temperatuur en vochtigheid. Gedurende de eerste 150 seconden warmt de CO₂-sensor op en wordt '----' weergegeven.

Hoe stel ik de CO₂-alarmdrempels in?

Houd de SET-knop lang ingedrukt. CO₂/PPM wordt weergegeven. Gebruik de UP/DOWN-knoppen om de ondergrens (min 400 ppm) en daarna de bovengrens (max 5000 ppm) in te stellen. Druk op SET om te bevestigen of wacht 10 seconden.

Hoe schakel ik het geluidsalarm in of uit?

Druk op de ALARM ON/OFF-knop. Het alarmsymbool verschijnt wanneer het is ingeschakeld. Het geluidsalarm klinkt afhankelijk van het CO₂-niveau (elke 3 seconden voor <200 ppm, elke seconde voor <500 ppm, twee keer per seconde voor >800 ppm).

Wat betekenen de verschillende weergegeven CO₂-niveaus?

De niveaus zijn: 400-600 ppm (normale buitenlucht), 601-1000 ppm (goed geventileerd, ideaal), 1001-1500 ppm (onderventilatie, slechte kwaliteit), 1501-2000 ppm (zeer slecht geventileerd, gevaarlijk), boven 2000 ppm (volledig onaanvaardbaar, onmiddellijk gevaar).

Hoe schakel ik tussen Celsius en Fahrenheit?

Druk op de DOWN-knop. De standaardinstelling is Celsius. Elke druk wisselt tussen °C en °F.

Hoe voer ik een handmatige kalibratie uit?

Plaats het apparaat op een plek met frisse lucht (CO₂ < 400 ppm). Houd de UP-knop lang ingedrukt. 'CAL' knippert. Na 20 minuten is de kalibratie voltooid.

Hoe geef ik de min-, max- en gemiddelde waarden weer?

Druk op de MEM-knop. De MAX-, MIN-, gemiddelde van de laatste 15 minuten en gemiddelde van de laatste 8 uur worden in een lus weergegeven. Houd lang ingedrukt om de geschiedenis te wissen.

Hoe reinig ik het apparaat?

Koppel het apparaat los van de voeding. Reinig de buitenkant met een droge doek. Gebruik geen reinigingsvloeistof om beschadiging van de elektronische componenten te voorkomen.

Wat te doen bij een hoge CO₂-waarschuwing?

Als het geluidsalarm klinkt en het symbool knippert, ventileer dan onmiddellijk de kamer. Het apparaat geeft het gevarenniveau aan. Als het niveau boven 2000 ppm komt, evacueer indien nodig.

Wat is de garantie van dit product?

De reguliere garantie is 5 jaar vanaf aankoopdatum. Raadpleeg de volledige voorwaarden op www.bresser.de/warranty_terms.

GEBRUIKSAANWIJZING 7004020GYE000 BRESSER

Houd verpakkingsmateriaal, zoals plastic zakken en elastiekjes, buiten het bereik van kinderen, omdat deze materialen een verstikkingsgevaar opleveren.

RISK van ELECTRIC CK!

Dit apparaat bevat elektronische componenten die werken via een stroombron. Gebruik het apparaat alleen zoals beschreven in de handleiding, anders loopt u het risico van een elektrische schok.

Gevaar voor brand en osie!

Stel het apparaat niet bloot aan hoge temperaturen. Overmatige hitte of onjuist gebruik kan kortsluiting, brand of een explosie veroorzaken.

RISK van materiële made!

Demonteer het apparaat niet. Neem in geval van een defect contact op met uw dealer. De dealer neemt contact op met het Service Center en kan het apparaat opsturen voor reparatie, indien nodig.

BRESSER

NL

EG-VERKLARING VAN OVEREEN- STEMMING

CE Een "conformiteitsverklaring" in overeenstemming met de van toepassing zijnde richtlijnen en overeenkomstige normen is door Bresser GmbH afgegeven. De volledige tekst van de EG-verklaring van overeenstemming is beschikbaar op het volgende internetadres: www.bresser.de/download/7004020000000/CE/7004020000000_CE.pdf

LEVERINGSOMVANG

• CO _2 Luchtkwaliteitsmonitor Smile
- Netspanningsadapter
- Gebruiksaanwijzing

BRESSER

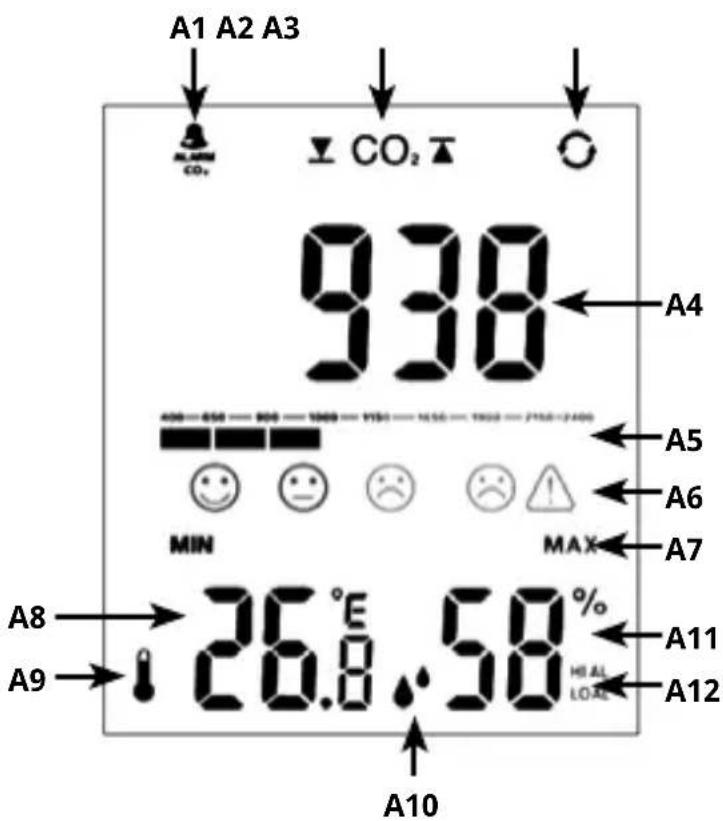

DISPLAY

A1: CO _2 Alarmgeluid: Aan

A2: Stel de bovenste en onderste waarschuwing van CO₂ niveau in (standaard op 800 PPM). knippert wanneer de huidige CO₂ >800 PPM is.

A3: Automatisch scrollen van alternatieve weergave van MAX => MIN => Huidige aflezing van CO _2 + Temp + RH%

A4: PPM-waarde. PPM staat voor "parts per million" en toont de concentratie van kooldioxide in de omgevingslucht.

A5: Grafische weergave van het huidige CO₂ niveau.

A6: Symbolen voor GO niveaus. ▲ verschijnt en knippert wanneer de

BRESSER

huidige CO₂ meer dan 2000 PPM bedraagt.

A7: Symbol voor MIN/MAX waarde

A8: Temperatuur

A9: Symbool voor de temperatuur

A10: Symbool voor Luchtvochtigheid

A11: Luchtvochtigheid

A12: Hi-/LOW alarm voor temperatuur/vochtigheid

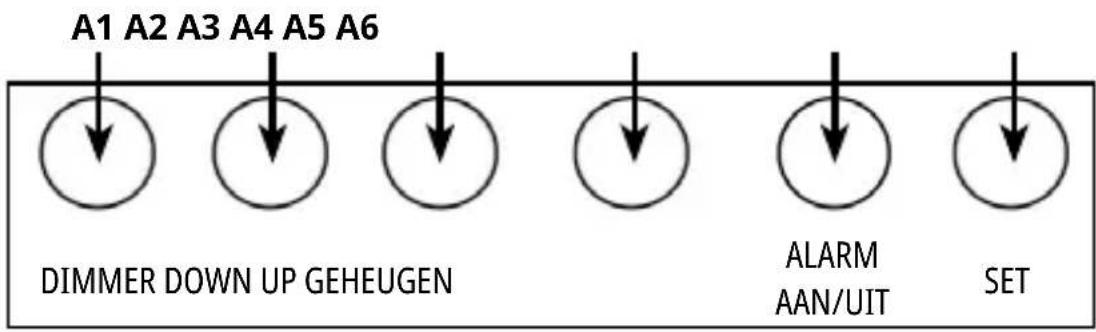

KNOPPEN

A1: Dimmer (Achtergrondverlichting)

A2: Naar beneden

A3: Omhoog

A4: Geheugen

A5: Waarschuwing aan/uit

A6: SET

Weergave van het CO₂-niveau:

Pictogram CO 2-niveau Status Beschrijving
	400 – 600ppm Buiten	Normaal buitenluchtniveau.
	601–1000ppm Goed	geventileerd, Ideaal	Typisch niveau binnenshuis met goede ventilatie. 1000 ppm = Aanbevolen maximaal niveau in een gesloten ruimte. In veel landen wordt een maximaal comfortniveau nagestreefd.
	1001–1500ppm Onder	geventileerd	Slechte luchtkwaliteit - vereist ventilatie. Algemene slaperigheid, ongemak en geuren.
	1501–2000ppm Zeer	slecht geventileerd	GEVAARLIJK! U kunt binnen 20 minuten ernstige hoofdpijn, braken/ misselijkheid en duizeligheid ervaren.
	boven 2000ppm Totaal	onacceptabel	GEVAARLIJK! Hoofdpijn en duizeligheid in 5 tot 10 minuten. Verhoogd risico op gezondheidsschade door langdurige blootstelling.

BRESSER

TECHNISCHE GEGEVENS

Stroomverbruik Netspanningsadapter
Specificatie
Sensor Type	NDIR-sensor met lange levensduur 400-5000ppm
Reactietijd	Binnen 15 seconden na elke verandering in CO2
Bedrijfstemperatuur	0° tot +50°C; (32° tot 122°F)
Temperatuur meetbereik	0° tot +50°C; (32° tot 122°F)
Temperatuurresolutie	0.1°C
Temperatuurnauw-keurigheid	±1°C
Vochtigheidsmeetbereik	20% tot 95% RH
Vochtigheidsresolutie	1%

CO2-meetnauwkeurigheid	± 50ppm+5%afleeswaardeVoorbeeld: Als de leeswaarde 1000ppmis, dan is de tolerantie50+1000*0,05=100ppm,dus het is 1000±100ppm)
Standaardinstellingen
CO2-alarm Laag - 400, Hoog - 2000
RH%-alarm Laag - 35%, Hoog - 60%
Gemiddelde waarde 15 minuten
CO2-voicemailalarm uit
Weergave van het buitenmeetbereik
CO2- 400ppm (lager dan 400 PPM)	HI (meer dan 5000 PPM)
Temperatuur - LO(lager 0°C / 32°F)	HI (meer dan 50°C/122°F)
RH% - 20% (lager dan 20%)	95% (meer dan 95%)

BRESSER

KNOPPEN

Bedrijfsmodus [ SET ] [ UP ]				[DOWN / C/F]	[ALARM / AAN/UIT]	GEHEUGEN	DIMMER
Normaal	druk op --- °C / °F			Veranderen van Celsius of Fahrenheit	CO2-waar-schuwing AAN of UIT selectie	CO2 MAX, MIN, loop-modus selectie	LIGHT helder-heidsdimmer. Zet aan of uit.
	vastzetten	Voer CO2 en vochtigheid in Over-schrijd de standaard instellings-modus.	Ga naar de handmatige kalibratie-modus. Dit proces duurt 20 minuten.	--- --- ---	---
Waarschu-wingssys- teem	druk op --- --- --- ---
	vastzetten	--- --- --- --- ---	---

BRESSER

HET APPARAAT STARTEN

Sluit de ac-adapter aan op het apparaat. Na het inschakelen klinkt een pieptoon en worden de kamertemperatuur en -luchtvochtigheid op het display weergegeven. Tijdens de eerste 150 seconden begint de CO₂-display (waarde en voortgangsbalk) zich voor te bereiden en zal ---- laten zien.

CO _2 -MAXIMUM BOVEN- EN ONDERGRENS OVERSCHRIJDEN DE STANDAARDINSTELLING

Druk eenmalig op [ALARM ON/OFF] om het alarmgeluid in of uit te schakelen.

CO ^2 ·RHE SET Druk op de SET-toets enoud deze ingedrukt :

CO2 CO2 RH% RH%

Enkele druk op de knop om MAX te bekijken => MIN => Stroom (CO2+TEMP+RH%)

- Druk lang op de SET-knop, ongeveer 2 seconden, CO₂/PPM/ veergegeven, waarde 400 knippert, druk op de UP of DOWN-knop om de ondergrens van CO₂ in te stellen overschrijdt de standaardwaarde. (ondergrens Maximale waarde kan niet groter zijn dan de bovengrens Min waarde. De Min-waarde is 400, de insteleenheid is 10ppm/set).

- Druk lang op de SET knop ongeveer 2 seconden, CO₂/PPM/weergegeven op,

BRESSER

waarde 2000 knippert, druk op de UP en DOWN knop omde CO₂ boven de standaardwaarde in te stellen. (bovengrens Min-waarde kan niet kleiner zijn dan de ondergrens Max-waarde. De maximale waarde is 5000, de insteleenheid is 10ppm/set).

VOCHTIGHEID BOVEN- EN ON- DERGRENS OVERSCHRIJDEN DE STANDAARDINSTELLING

- Druk op de SET-knop, de vochtigheid en ▼ weergegeven, de vochtigheidsgraad knippert, druk op de OMHOOG of OMLAAG knop om het bereik van de ondergrens vochtigheid aan te passen (ondergrens Max waarde kan niet groter

zijn dan de bovengrens Min waarde, de Min waarde kan worden ingesteld op 25%, de instellingsunit is 1%/set.

- Druk op de SET knop, de vochtigheid en ▶ weergegeven, de vochtigheidsgraad knippert, druk op de UP of DOWN knop om het bereik van de bovengrens vochtigheid aan te passen (bovengrens Min-waarde kan niet kleiner zijn dan de ondergrens Max-waarde. De maximale waarde kan worden ingesteld op 90%, de instelwaarde is 1%/set)

OPMERKINGEN

- Een lange druk op de OMHOOG of OMLAAG knop zorgt ervoor dat de waarde

BRESSER

sneller loopt.

• Ondergrens van de luchtvochtigheid vastgesteld op 30%, wanneer de luchtvochtigheid lager is dan 29%, knippert alleen
• Bovengrens van de luchtvochtigheid ingesteld op 80%, wanneer de luchtvochtigheid hoger is dan 81%, knippert alleen
• Druk na het instellen van alle waarden op de SET-toets om de gewenste waarde op te slaan of wacht ongeveer 10 seconden.

CO _2 -ALARM AAN/UIT

• De standaardinstelling is UIT (symbool is niet zichtbaar).
  • Druk op de knop ALARM ON/OFF om

deCO₂-functiete activeren ALARM, het symbool ALARM verschijnt.

- Wanneer de CO _2 waarde omhoog gaat naar de gewenste bovengrenswaarde, knippert de waarschuwingsringen en

WAARSCHUWINGSMODUS:

• Lager dan 200 ppm, gaat om de 3 seconden over
• Lager dan 500 ppm, gaat elke 1 seconde over
- Meer dan 800 ppm, gaat twee keer per 1 seconde over

BRESSER

• Druk op de ALARM AAN/UIT knop om de waarschuwingen af te sluiten, de waarschuwingsperiode is 2 minuten.
• Druk op de ALARM AAN/UIT knop, zet de CO₂ALARM functie, verdwijnt.
• Wanneer de CO _2 waarde stijgt tot de gewenste lagere grenswaarde, knippert alleen , geen waarschuwingsringen.

AUTOMATISCHE KALIBRATIE

De automatische kalibratiefunctie houdt in dat de sensor het nulpunt op intelligente wijze beoordeelt op basis van de omgevingsconcentratie en zichzelf kalibreert na een periode van continue werking (7 dagen). De kalibratie vindt automatisch plaats elke 24 uur na het inschakelen van het

apparaat. Het nulpunt van de automatische kalibratie is 400ppm.

HANDMATIGE KALIBRATIE

• Zoek een gebied met frisse lucht, CO₂-waarde lager dan 400ppm.
• Houd de knop UP ingedrukt om de handmatige kalibratiemodus te openen. CAL-indicatie knippert. Dit proces duurt 20 minuten, na 20 minuten stopt de CAL-indicatie met knipperen en is de handmatige kalibratie voltooid.

°C / °F

De standaardinstelling is graden Celsius, druk op de DOWN knop om te wisselen naar Fahrenheit.

BRESSER

ACHTERGRONDVERLICHTING

De standaardinstelling is hoge achtergrondverlichting. Druk op de DIMMER-toets om de display te dimmen naar een donkerdere achtergrondverlichting. Druk nogmaals op de DIMMER-toets om de achtergrondverlichting uit te schakelen.

CO₂ MIN/MAX/ CYCLUS-WEERGAVEFUNCTIE

• Druk op de MEM/ knop, Max waarde vanCO₂, temperatuur, luchtvochtigheid voor de laatste 24 uur wordt weergegeven.

• Druk nogmaals op de knop MEM/ de MIN-waarde van CO _2 , de temperatuur en de luchtvochtigheid van de laatste 24 uur worden weergegeven.

• Druk nogmaals op MEM/ Ⓞ, de gemiddelde waarde voor de afgelopen 15 minuten van de CO₂, temperatuur, luchtvochtigheid wordt weergegeven.

• Druk nogmaals op MEM/ de gemiddelde waarde voor de afgelopen 8 uur van de CO₂, temperatuur, luchtvochtigheid wordt weergegeven.
• Druk op de MEM/ knop, met 1 korte pieptoon om af te sluiten.

GESCHIEDENIS WISSEN

- Druk eenmaal op MEM/ om naar een willekeurige modus te gaan en druk dan lang op MEM/ om alle waarden te reinigen.

BRESSER

REINIGING EN ONDERHOUD

Voordat u het apparaat reinigt, moet u het loskoppelen van de stroomtoevoer! Gebruik alleen een droge doek om de buitenkant van het apparaat schoon te maken. Gebruik geen reinigingsvloeistof om schade aan de elektronica te voorkomen.

VERWIJDERING

Gooi het verpakkingsmateriaal op de juiste wijze weg, afhankelijk van het soort materiaal, zoals papier of karton. Neem contact op met uw plaatselijke afvalverwijderingsservice of de milieuautoriteit voor informatie over de juiste verwijdering. Gooi elektronische apparaten niet bij het huisvuil! Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische apparaten en de toepassing hiervan in nationale wetten moeten gebruikte elektronische apparaten gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled.

GARANTIE & SERVICE

De reguliere garantieperiode is 5 jaar en gaat in op de dag van aankoop. U kunt de volledige garantievoorwaarden en informatie over de verlenging van de garantieperiode en de details van onze diensten raadplegen op www.bresser.de/warranty.
