GEBRUIKSAANWIJZING Cantorum V Viscount

Waarschuwing: lees dit eerst!

Dit symbolism is bedoeld om de gebruiker te waarschuwen voor nicht geisoleerd "gevaarlijk voltage" binnen in het product, welke voldoende omvang kan hebben om een risico van elektrische schok voor Personen te vormen.

Dit symbol is bedoeld om de gebruiker er op te wijzen dat er belangrijke instructies voor het in werkig stellen en onderhonden (service) aanwezig+zijn in de bijgevoegde literatuur.

Waarschuwing:

Om het risico van brand of elektrisch schok te verminderen: Het apparaat Niet blootstellen aan regen of vocht Verwijder Niet het orgeldeksel of de achterkant Er bevinden zich geen gebruikernuttige onderdelen in het apparaat Laat onderhoud over aan gekwalificeerd onderhoudspersoneel

Instructies betreffende een risico van brand, elektrische schok of verwonding aan Personen Belangrijke veiligheidsinstrumenties

Waarschuwing:

1) Lees deze instructies
2) Bewaar deze instructies
3) Besteed aandacht aan alle waarschuwingen
4) Volg alle instructies op
5) Gebruik dit apparaat Niet in de buurt van water
6) Maak slechts met droge doeck schoon
7) Blokeer geen enkele ventilatieopening. Installer overeenkomstig de instructies van de fabrikant
8) Niet installeren in de buurt van warmtebronnen zoals radiatoren,itte registers, fornuizen of andere apparaten (incl. versterkers) die warmte produceren
9) Ondervang het veiligheidsdoel van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker hebtt twee bladen met een wijder en een minder wijd blad. Een geaarde stekker heeft twee bladen en een derde geaarde spriet. Het wijdere blad en de derde spriet worden verstrekt voor uw veiligheid. Indien de verstrekte stekker niet in het stopcontact past, raadpleeg een elektricien voor het verrangen van deze stekker.
10)De contactdoos moet zichbij het apparaat geplaatst worden en moet makkelijk toegangelijk zijn
11) Zorg er voor dat er Niet over het snoer en stekker gelopen worden en beschem het snoer op deplaats waar het het apparaat verlaat
12)Gebruik alleen accessoires gespecifieerd door de fabrikant
13) Gebruik alleen de kar, tribune, driepoot, steunen of tafels gespecifieerd door de fabrikant of verkocht met het apparaat. Indien er gebruik gemaakt worden van een kar bij het verplaatsen van een apparaat, waak er dan voor dat de kar en apparaat Niet kantelen waardoor er verwondingen en/of beschadigingen ontstaan
14)Haal de stekker uit het stopcontact wanner er onweer is of wanner het apparaat langdurig Niet gebruikt worden.
15)Laat al het onderhoud aan het apparaat over aan gekwalificeerd onderhoudspersoneel. Onderhoud is nodig wanner het apparaat beschadigd is.

INHOUDSOPGAVE

1 BELANGRIJKE OPMERKINGEN VOORAF. 2

Zorg ervoor dat het product Niet te lijden heeft van overmatige trillingen of harde stoten (knoppen, druktoetsen, aansluitingen, enz.).
- Plaats het product Niet in de buurt van apparaten, waarvan mag worden verwacht dat ze storende elektrische en magnetische velden opwekken, zoals radio's, TV's, monitoren, enz
Vermijd het blootstellen van het product aan hittebronnen. Laat het instrument Niet staan in een erg vochtige of stoffige omgeving of in de buurt van sterke magnetische velden.
Vermijd hetblootstellen van het product aan direct zonlicht.
- Plaats nooit voorwerpen in het product en giet er nooit vloeistoffen, van welke aard ook, in.
- Gebruik voor het regelmatig reinigen alleen maar een zachte borstel/doek of perslucht.
Gebruik voor het reinigen nooit chemicalien zoals benzine, verdunners, alcohol, enz.
- Gebruik alkijd afgeschermde kabels van goede kwaliteit voor de verbindingen met versterkers en andere apparaten voor geluidsdistributie. Trek bij het losnemen van de verbinding nooit aan de kabel zichoor alkijd aan de aansluitsteker. Vlecht kabels Niet in elkaar bij het oprollen.
- Verzeker u ervan alvorens een verbinding te makes, dat de aan te sluiten systemen (in het bijzonder de versterkers) zijn UITgeschakeld. Hierdoor worden ongewenst geruis en möglichk zichs het optreden van gevaarlijke signaalpieken voorkomen.
- Verbind de netkabel met een randgeaard stopcontact.
- Controller of de netspanning overeenkomt met de spanning die is vermeld op het label met het srienumummer van het product.
- Vergeet nicht om de stekker van het product los te nemen als het instrument langerearend zich wordt gebruikt.

-Gazorgvuldig met de handleiding om.

• De handleiding vormt met het product een geheel. De beschrijvingen en illustraties hierin zichn Niet bindend.
  Hoewel de essentièle kenmerken van het product nicht zullen veranderen, houdt de fabrikant zich te allen tijde hetrecht voor om wijzigingen aan te brengen in onderdelen, details, of

accessoires die nodig worden geacht om het product te verbeteren dan wel vanwege constructieve eisen of om commerciale redenen, zonder de verplichting om deze publicatie direct aan te passen.

• "All rights reserved": de reproductie van enig deel van deze handleiding, in welke vorm dan ook, is zonder schriftelijke toestemming van de fabrikant is verboden.
• Alle handelsmerken die in denen handleiding worden genoemd, zich eigendom van de betreffende fabrikanten.
• Aangeraden worden om deze handleiding zorgvuldig door te nemen. Dan gaat nicht onnodigijd verloren om met het product te konnen omgaan en verwrijkjt u betere resultaten met het instrument.
• Met tekens of cijfers:tussen vierkante haken ([..]) worden de namev van de druktoetsen, regelschuiven, instelknoppen en aansluitingen aangeduid. Bij voorbeeld : [TRANSPOSER] verwijdnestaar de TRANSPOSER druktoets.
• De getoonde afbeeldingen dieren slechts ter informatatie en{kunnen verschillen van uw eigen product.

2 PANEL AAN VOORZIJDE

Het paneel aan de voorzijde van uw instrument ge toegang tot alle instelbare eigenschappen en functies Hieronder volgen de namen van de druktoetsen:

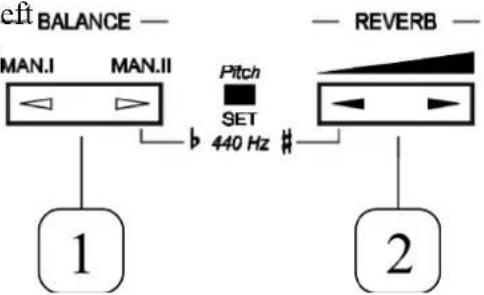

1.[BALANCE]: Hiermee wordt de balans ingesteld tussen de geluidssterkten van het linker deel (Bas en Manuaal I) en hetrechtter deel (Manuaal II) van het toetsbord.

2.[REVERB]: Regelt de hoeveelheid nagalm.

3.[ORGAN STYLE]: De Cantorum V kent drie verschillende orgelstijlen (van links maar rechts): Barok, Romantisch en Symfonisch. Hiermee kan het klankkarakter worden gekozen, dat past bij de orgelliteratuur die u wilt spelen.

4.[ENSEMBLE]: Het Ensemble-effect

introduceert subtiele naturlijkke toonhoogteverschillen tussen orgelpijpen onderling, waardoor stemmingsverschillen, die in de loop van deijd en door temperatuurschommelingen tussen de pijpen ontstaan, worden nagebootst. Dit Ensemble-effect kan op vier niveaus worden ingesteld., U drukt op de toetsen [ENSEMBLE] en [TEMPERAMENT] om al roterend tot het gewenste niveau is bereikt. Dat niveau worden dan met de bijbehorende LED aangegeven.

5.[TEMPERAMENT]: Met deze instelparameter kan worden gekozen uit een recks historische stemmingen ('temperaturen'), afkomstig uit verschillende cultuurperioden en landen. Om een 'temperatuur' te kiezen, dient u de knop herhaald in te drukken tot de gewenste stemming is bereikt. De bijbehorende LED (diode-lampje) gaat dan branden. Dit zichn de beschikbare stemmingen: Gelijkzwevend (ook wel Evenredig Zwevend genoemd), Middentoon, WerckmeisterIII en KirnbergerII.

KORTE TOELICHTING OVER DE BESCHIKBARE STEMMINGEN

In het "natuurlijke"stemmingssystem, gebaseerd op het akoestische verschijnsel van harmonisch klinkende stemmingen, zich twee belangrijke intervallen, de große terts en de reine kwint die nicht geluktijdig zwevingsvrij zich te realiseren. Daarom zich er door de eeuwen heen verschillende compromissen ontwikkeld, diebekend staan als de TEMPERATUREN'.

Deze gehen opverschillende wijzen voorrang aan de zuiverheid van bepaalde intervallen boven andere.

In de oude tijden en de Middeleeuwen tot het eind van de 15^de eeuw werden het Pythagoreische stemmingssysteme of temperatuur metংk winten gebruikt. Dit resulteerde in sterk zwevende en daemon onaangenaam klinkende groete terts intervallen, die als dissonant werden beschouwd. De muziekpraktijk in dieagation was voornamelijk monodisch (eenstemmig) en als er in polyfonie (meerstemmigheid) intervallen werden gebruikt, waren dat kwinten. In de beginperiode van de Renaissance met de grootse opkomst van de vocale polyfonie, werden het groete terts interval steeds meer als consonant (zuiver) ervaren en gewaardeerd.

Instrumenten met een vaste stemming, zoals orgel en klavechord, werden hierop aangepast met een stemmingssystem dat befind is geworden als het Middentoon system. Deze temperatuur worden gekenmerkt door het weergeven van zuivere große tertsen, die ten koste gingen van zuivere kwinten. Deze Middentoon stemming is bijzondere belangrijk waar dat deze tot de standard temperatuur ward verheven in het Europa van de 16^de en 17^de eeuw. Pas in de tweede helft van de 18^de eeuw ward deze verdronen door de Gelijkzwevende temperatuur, waar in de onzuiverheden in de intervallen op gelijke wijze zichs verdeld.

Daarom is de Cantorum V voorzien van de volgende drie oude stemmingen, waarvan de belangrijkke de Middentoonstemming is:

MIDDENTOON: Deze belangrijke stemming heeft 8 zuivere große tertsen (Es-G, Bes-D, F-A, C-E, G_B, D-Fis, A-Cis, E-Gis) en 4 uiterst onzuivere tertsen (B-Dis, Fis-Ais, Cis-Eis, As-C).

Van de kwinten is er een zeer dissonant, de "wolfskwint" (Gis - Es).

De chromatische openvolging van halve toonafstanden is in de Middentoonstemming nogal onregelmatig. Dit geeft apart karakter aan composities met chromatische passages. Met deze temperatuur kan zeer zuiver worden gespeeld in de volgende toonsoorten: C, D, G, A en Bes Majeur en Mineur.

De volgende stemmingen lately allen het gebruik van verhogingen en verlagingen toe, hoewel die met de meeste voortekens, in gegenstellung tot de moderne gelijkzwevende stemming, een heel apart klankeffect gezven:

WERCKMEISTER: Temperatuur, ontwikkeld door Andreas Werckmeister, aanbevolen voor de vertolking van Duitse muziek aan het eind van de 16^de eeuw.

KIRNBERGER: Temperatuur, ontwikkeld door Johann Philipp Kirnberger, een leerling van Bach, geschikt voor Duitse barokmuziek en het oeuvre van J.S. Bach.

6.[TRANSPOSER]: Verandert de

toonhoogte met een bereik van -3 tot +2 semitonen (halve toonafstanden) in stappen van een semitoon.

7.[MASTER VOLUME]: Regelt de algemene geluidssterkte.

8.[SPLIT]: Activeert of deactiveert een splitsingspunt (Split Punt) in het manuaal. Het komt er in feite op neer (zie paragraaf 4.1) dat het toetsbord kan worden bespeeld alsof er twee aparte manualen ter beschikking staan. Het ene manuaal (rechts) gebruikt Manuaal II stemmen en het andere manuaal (links) Manuaal I en Bas stemmen. Het splitsingspunt (Split Punt) worden standard geplaatst bij de toets C4 (links inclusief). Daarbij hunnen op dc twee delen van het manuaal verzschillende orkeststemmen worden gespeeld: een voor het linker deel, twee voor het rechter deel van het manuaal.

9.[MAN.I 4]: Wanner de manuaalsplitsing (Split punt) actief is, worden de noten van Manuaal I (links) een octaat omhoog getransponeerd.
10.[MAN.II 16]: Onafhankelijk van de manuaalsplitsing, worden de noten van Manuaal II (rechts) een octaat omlaag getransponeerd.
11.[ORCH. I]: Activeert/Deactivateert orkeeststemmen op Manuaal I. Elk van de negen orkeeststemmen kan worden gekoppeld aan deze knop (zic paragraaf 4.3).
12.[ORCH. II A]: Aktiviert/Deaktiviert die Orchesterstemmen A in Manual II. Elk van de negen orkeststemmen kan worden gekoppeld aan deze knop (zie paragraaf 4.3).
13.[ORCH. II B]: Aktiviert/Deaktiviert die Orchesterstammen B in Manual II. Elk van de negen orkeststemmen kan worden gekoppeld aan deze knop (zie paragraaf 4.3).

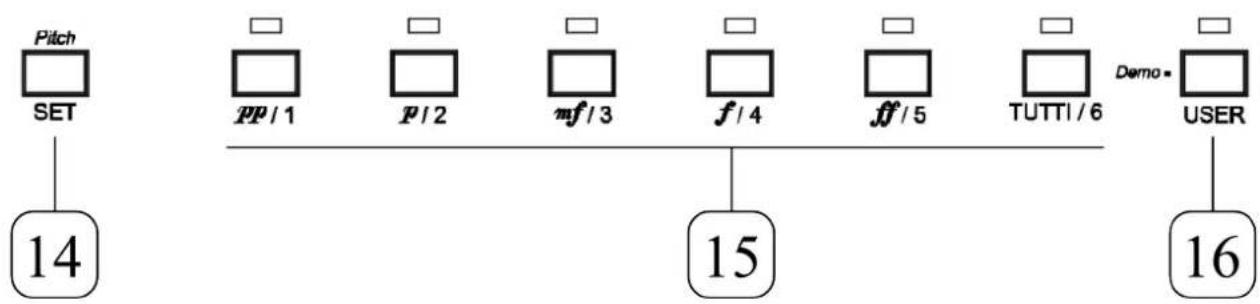

14.[SET]: Sla de inhoud van een geheugen op.

15.GEHEUGENTOETSEN: [pp/1] [p/2] [mf/3] [f/4] [ff/5] [TUTTI/6]: roep de opgeslagen registercombinations op.

16.[USER]: schakelt:tussen PRESET-(LEDuit)enUSER-(LEDaan)geheugens.

Noot: voor het gebruik van de geheugens zich verwezenaar paragraaf 4.4.

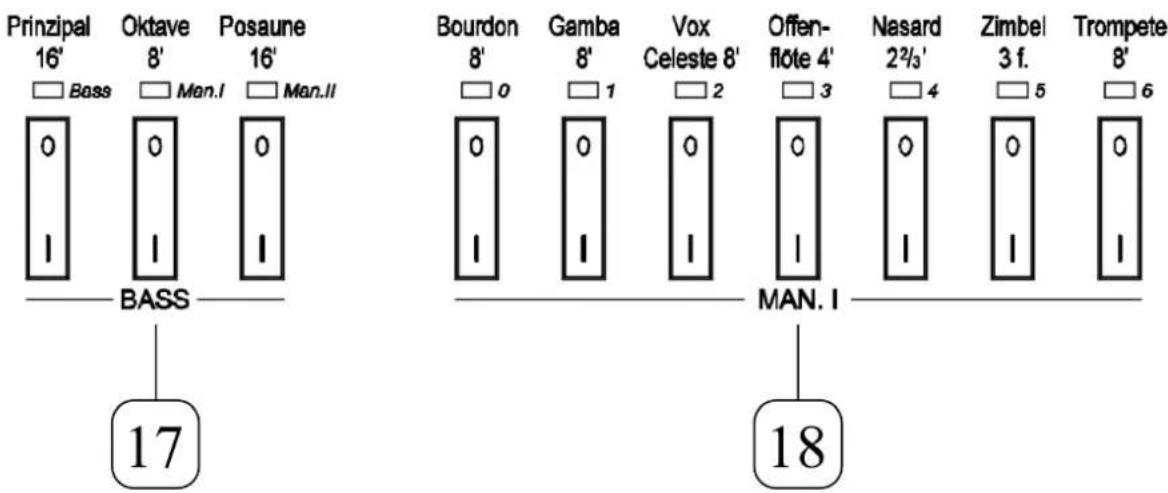

17.[BASS]: Deze sectie bevat de Bas registers
18.[MAN. I]: Deze sectie bevat de registers van Manuaal I

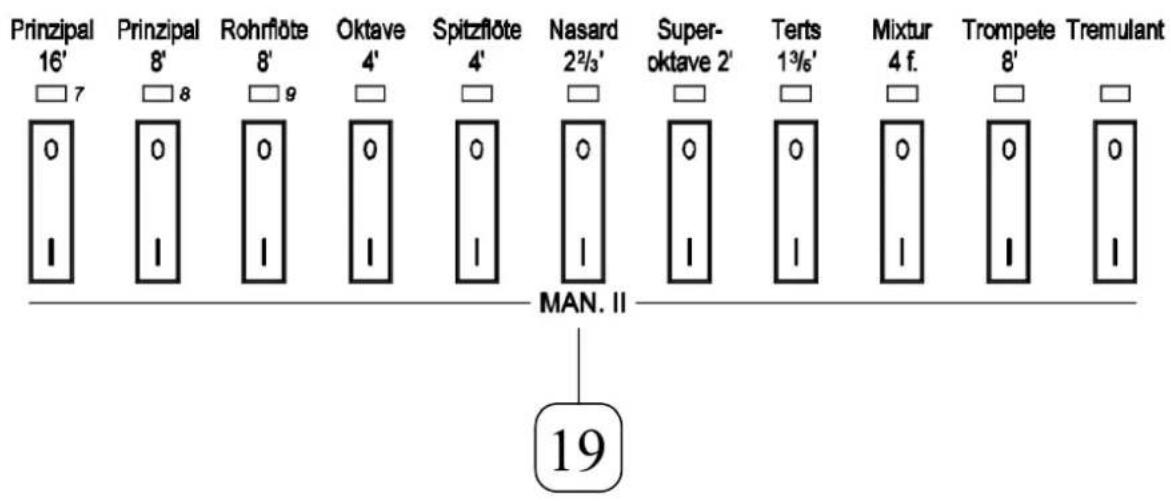

29.[MAN. II]: Deze sectie bevat de registers van Manuaal II

3 PANEL AAN AchTERZIJDE

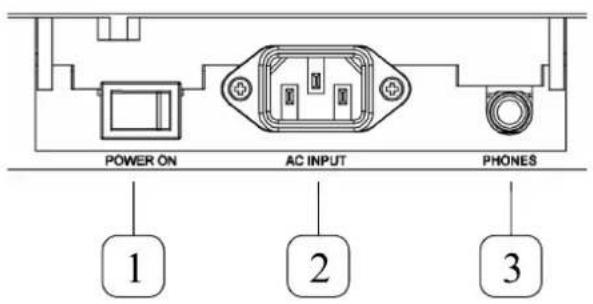

1.[POWER ON]: Aanzetten van de Cantorum V.
2.[AC INPUT]: Aansluiting van de netvoeding.
3.[PHONES]: Jack aansluitplug voor het aansluten van stereo hoofdtelefoons.

Als een hoofdtelefoon eenmaal is aangesloten, worden de geluidsweergave via de interne luidsprekers van het orgel uitgeschakeld.

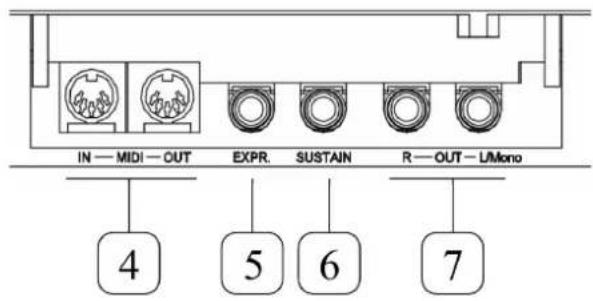

4.[MIDI]: Met de 5-pens DIN aansluitpluggen kan verbinding met andere MIDI muziekinstrumenten worden gemaatk (zie sectie 4.5 voor de werkking van MIDI: Musical Instrument Digital Interface). De [IN] connector ontvangt MIDI boodschappen die afkomstig zich van externe MIDI-bronnen, de [OUT] connector verzendt MIDI boodschappen die worden gegeneerd door de Cantorum V.
5.[EXPR.PEDAL]: 6.35mm-Jack aansluitplug voor het aansluten van een expressiepedaal.
6.[SUSTAIN]: demper pedaal aansluiting, om te worden gebruikt met de pianoklank. Gebruik de aan/uit pedaalschakelaars.
7.[OUT]:.Twee 6.35mm-Jack aansluitpluggen als lijnuitgangen ('line outputs') voor externe versterking van het orgelgeluid.

De scheiding ('Split Punt') tessen Manuaal I and Manuaal II is standard C4 (links ingesloten). Wanner de 'Split' isuitgeschakeld (Off), zich de registers van Manuaal II actief over het gehele toetsenbord. Wanner de 'Split' is ingeschakeld (On),{kunnen de registers van Manuaal I en de Bas registers op het linker deel van het toetsenbord worden gespeeld (inclusief de 'Split' toets) en evenzo die van Manuaal II play op hetrechtter deel van het toetsenbord.

De Bas sectie is monofoon (eénstemmig), met linkse prioriteit. Dat wil zeggen dat de laagst gespeelde toon door de Bas worden overgenomen.

Wanner de manuaalsplitsing ('Split Punt') voor bij de 32ste toets (G4) worden geplaatst, za de Bas sectie geen noten hoger dan deze toets weergeven.

> SPLIT POINT TE WIJZIGEN

Om de rigging van het 'SPLIT POINT' te wijzigen, drukt u op de [SPLIT] toets. Wanner daarna de LED ervan begint te knipperen, drukt u op een toets van het toetsenbord, verwijl u de [SPLIT] toets ingedrukt houdt. De gekozen toets zal dan fungeren als het neue Split Punt.

Het is nicht möglichk om een Split Punt hoger dan C7 of lager dan C3 te kiezen. Wanneer een keuze voor een neue Split Punt voor bij C7 dan wel C3 worden gemaatkt, worden C7 dan wel C3 als Split Punt ingesteld.

Noot: de positie van het Split Punt worden Niet beinvloed door de instelling van de Transposer.

BALANCE TERUG TE ZETTEN

Wanner het splitsingspunt ("split point") is geactiveerd, kan het geluidsvolume van het rechter (Manuaal II) en het linker (Bas and Manuaal I) deel van het klavier met de [BALANCE ] en [BALANCE ] toetsen worden gebalanceerd. Om BALANCE terug te zetten, drukt u achtereenvolgens op [BALANCE ], [BALANCE ] en [BALANCE ].

Druk, om de toonhoogte nauwkeurig af te stemmen, op [SET] en [BALANCE of [REVERB ] om deze te verhogen dan wel te verlagen. Druk, om deze terug te zetten op de standaardwaarde van 440Hz , gelijktijdig op [BALANCE ] en [REVERB ].

4.3 REGISTERS

Er zich negen orkeststemmen, die kuren worden toegekend aan drie orkestdrukknoppen (eén knop voor manuaal I, twee knoppen voor manuaal II). De orkeststemmen zijn: mannenkoor, vrouwenkoor, strijkers1, strijkers2, celesta, harp, klavecimbel, klokkenspel, piano.

KIES EEN ANDERE ORKESTSTEM

Om een andere orkeststem te laden darüber een orkestdrukknop, dient u eerst de gewenste orkestdrukknop te activeren door het indrukken van de [SET] knop samen met die orkestdrukknop. Herhaal deze procedure om de acht orkeststemmen te bereiken.

GELUIDSVOLUME VAN DE REGISTERS IN TE STELLEN

Volg deze procedure om het geluidsvolume voor ieder register afzonderlijk in te stellen:

Zet het instrument aan verwijl gewelijk tijdig [pp / 1] + [p / 2] + [mf / 3] worden ingedrukt. Bij het opstarten zullen de LEDs van eeneregister even gaan branden waar bij de LEDs van de Transposer het geluidsniveau aangeven.

Met de ces LEDs van de Transposer worden zich möglichke geluidsniveauaus aangegeven, uitgedrukt in dB, en wel als volgt (van links maar rechts): -6, -4, -2, 0dB, +2, +4. Als nu een register worden geselecteerd, gaat de LED ervan knipperen.

Druk nu op de [TRANSPOSER] toets om het geluidsvolume ervan te wijzigen, waar bij draaiend door de zeven niveaus. Daar bij Aunt u ook met bespelen direct het effect op het register horen. (schakel Split aan als u de Bas en Manuaal I stemmen wilt horen). Als u meerere registers inschakelt, hoort u het effect op de gezormde totaalklank.

NB: deze procedures regelen allen voor de huidige Orgelstijl de geluidsvolumes van de stemmen. het is dus möglichk om per Orgelstijl voor een bepaalde stem een verschillende geluidsvolume in te stellen.

REGELEN VAN SNELHEID EN DIEPTE VAN DE TREMULANT

Het regelen van snelheid en diepte van de tremulant gaat opdezelfde wijze als hierboven is beschreiben t.a.v. het wijzigen van de geluidsvolumen van de registers. DrukECHTER Niet op een registerknop, maar inplaats waarvan op de knop van de Tremulant. Drukervolgens een aantal

malen op de [TRANSPOSER] toets om een keuze te makeuuit eén van de zeven snelheden die möglichk zich (aangegeven door de LEDs van de [TRANSPOSER] knop) en druk evenzo herhaald op de [ENSEMBLE] knop om de gewenste modulatiediepte van de tremulant te kiezen. Ook hier zich zeven möglichkheden, aangegeven door de LEDs van de Geheugentoetsen en [USER]. Beoordeling van het effect op de tremulant is möglichk door een register van Manuaal II in te schakelen en daarna werk de knop van de Tremulant in te drukken. Op het toetsbord kan nu het register met het tremulanteffect worden gespeeld.

Noot: De tremulant is alleen werkzaam op de registers van Manuaal II.

4.4 GEHEUGENS

De Cantorum V heeft 6 preset geheugens en 6 instelbare USER geheugens, waarin uw registerconfigurations können worden opgeslagen. De door de fabriek ingestelde en de USER-(gebruikers-) combinations leggen de configuratie van het registerpalet van het instrument volledig vast. De geheugendruukknoppen zijn aangeduid met: pp / 1 , p / 2 , mf / 3 , f / 4 , ff / 5 , TUTTI/6.

EEN GEHEUGEN OP TE SLAAN

Om een GEHEUGEN op te slaan, drukt u op [SET] samen met één van de geheugentoetsen (toetsen [pp/1] tot [TUTTI/6]).

Om een geheugen op te roepen drukt u op de gewenste toets (toetsen [pp/1] tot [TUTTI/6]). Druk op de [USER] knop om te schakelen:tussen de door de fabriek ingestelde en de USER-(gebruikers-) geheugens.

Om een geheugen van de andere bank op te roepen dient u eerst op de [USER] toets te drukken en daarna op de gewenste geheugentoets.

NB: Bedenk dat het USER geheugen ook de huidige stijl opslaat..

Wanneer een geheugen geactiveerd is, bestaat de möglichkheid om gelijktijdig alle registers uit te schakelen (dit worden doorgaans 'Cancel' genoemd). Dit gebeurt door de toets van het actieve geheugen eenaar seconden lang in gedrukt te houden. In deze situatie blijft het orgel doorgaan met het versturen van MIDI boodschappen, waardoor het mogelijk is dat de Cantorum V als een "mute keyboard" (of Master Keyboard) te latent fungeren, die in staat is om,+zonder zich geluid voort te brengen, andere keyboards, orgels en Sequencers aan te sturen. Het kan bij voorbeeld nuttig zijn om het instrument te verbinden met een ander Viscount orgel of expander (zoals de CM1000) om op

deze instrumenten muziek te make. Om weeer verder te spelen op de Cantorum V drukt u weeer op een geheugenknop of schakelt u een ofmeer registers in.

Wanneren geen van de geheugen worden gezruikt (alle geheugen-LED's�uiit), is de Cantorum V in de "HR modus". Wanneren een geheugen zou worden gezruikt, is het voldoende om bijbehorende toets opnieuw in te drukken waardoor dit geheugen worden gedeactiveerd en teruggekeerd worden maar de HR modus. In deze modus blijft de toestand van de registers.altijd bewaard

4.5 MIDI

EEN INLEIDING TOT MIDI

Het MIDI-interface (MIDI betekent Musical Instrument Digital Interface) is een algemeen gcacceptcerde standard die communicatie en besturing maakt möglicht:tussen verschillende (muziek)instrumenten. Hierbij worden gebruik gemaakt van standard code .

MIDI communicative maakt het dus möglichk om twice (ofmeer) instrumenten tcgelijk tc bespelen, waardoor het "volle" effect van een ensemble van instrumenten ontstaat. MIDI instrumenten können als een eenheid samenwerken, waardoor veelmeer veelzijdige möglichkheden ontstaan dan bij losse instrumenten.

MIDI instrumenten, verzenden informatie over de gespeelde noten, en over systeeminstellenen via een MIDI OUT (uit) connector. Als deze 5-polige DIN connector worden verbonden met een soortgelijke MIDI IN connector van een ander keyboard, zoalsleen synthesizer of een expander (uitbrecidingsystem) dan zullen dcze de gespeldc tonen precies opdezelfde wijze worden gereproduedd.

Deze informatieoverdrecht kan ook worden gebruikt om de gespeelde noten als een reeks van MIDI boodschappen op te slaan. Een "sequencer" is een apparaat dat hiervoor worden gebruikt (sequence = volgorde, reeks).

Met MIDI kan door slechts een verbindingskabel een große hoeveelheid digitale data worden doorgegeven. Dit is möglichk door het gebruik van MIDI kanalen. Er zijn in totaal 16 MIDI kanalen beschikbaar en net als bij radio-communicatie+knen twee stations alleen met elkaar praten' wanner zij opdezelfde golffenge of op hetzelfde kanaal+zijn afgestemd. Opdezelfde wijze+konnen twee onderling verbonden MIDI instrumenten alleen maar informatieuitwissenelen als het zendinstrument (transmitter) en het ontvanginstrument (receiver) op hetzelfde MIDI kanaal+zijn afgesteld.

MIDI boodschappen können in twee hoofdgroepen worden verdeeld: de Kanaalboodschappen (Channel messages) en de Systemeemboodschappen (System messages). Hieronder volgt een korte beschrijving ervan:

KANAALBOODSCHAPPEN (CHANNEL MESSAGES)

NOTE-ON, NOTE-OFF

Deze boodschappen heeft het ontvangende keyboard of geluidsgenerator nodig om de juiste toon te reproduceren. Zodra een toets worden ingedrukt, worden er een Note-on (toets-is-ingedrukt) boodschap geproduced en als.Deze toets wordt losgelaten een Note-off (toets-is-losgelaten) boodschap. Behalve het toetsnummer (een codering voor de naam van de gespeelde noot) worden in deze Note-on en Note-off boodschappen ook de toetsdynamiek (de slelheid van het neerdrukken resp. loslaten van de toets) als code meegezonden.

De NOTE ON boodschap worden verstuurd na het indrukken van een toets en bevat de volgende informatic:

Note On [Noot Aan]: informatatie over wannerwer wird een toets ingedrukt;

Note Number [Nootnummer]: code van de ingedrukte toets en dus van de gespeelde noot;

Velocity [Snelheid]: een maat voor de kracht, de snelheid waarmee de toets werden ingedrukt.

De nummers voor de toetsen lopen van 0 tot 127, waar bij de centrale C worden gerepenteerd met het nummer 60.

De NOTE OFF boodschap, die worden verstuurd na het loslaten van en tocts en als effect heeft dat de klinkende toon worden beeindigd, bevat de volgende informatic

Note Off [Noot Uit]: informatie over het moment dat een toets wordt losgelaten;

Note Number [Nootnummer]: code van de losgclaten tocts;

Velocity [Snelheid]: een maat voor de snelheid waarmee de toets verwerd losgelaten

N.B.: Een Note On boodschap met Velocity=0 worden geinterpreteerd als een Note Off boodschap.

PROGRAM CHANGE

Program Change (Programma Verandering) is de verzamelnaam van MIDI boodschappen om programme's to selecteren. Hiermede können ook klankkleuren worden gekozen op het ontvangende instrument.

Er bestaat ook een specifieke standard, General MIDI, die omschrijft welke klank moet worden weergegeven bij het ontvangen van een Program Change boodschap. Dit verband wordt meestal in tabelvorm weergegeven en opgenomen in de handleiding van het instrument dat voldoet aan de General MIDI standard.

Een Program Change boodschap bevat de volgende informati:

• Program Change: klank- of programmaverandering;
• Program Change Number: het nummer van de klank of het programme dat moet worden geactiveerd.

CONTROL CHANGE

Control Change is de verzamelnaam voor besturingsboodschappen (vaak in relatie tot instelmogelijkheden en pedalen) die worden gebruikt ommeer expressie aan de bespeling toe te voegen. Control Change boodschappen makeen het möglichk om klankeigenschappen in te stellen (en zonodig ook tijdens het spelen "real time" te wijzigen). Daar bij gaat het om eigenschappen zoals geluidsvolume (CC n.7) of de stand van de expresiekpedalen(CC n.11), enz.

Control Change boodschappen bevatten de volgende informatatie:

• Control Change: de bijstelling van een regelorgaan ('controller');
• Controller Number: welke 'controller' worden bijgesteld;
• Controller Position: de positie of Waarde van de 'controller'.

SYSTEMEEM BOODSCHAPPEN

SYSTEM EXCLUSIVE

Deze klasse van MIDI boodschappen kan alleen worden geinterpreteerd door een instrument dat doordezelfde fabrikant is gemaakt als het instrument dat deze boodschappen verstuurt. (in sommige geallen要去 het zichs gaan om hetzelfdemodel). Deze boodschappen hebben voornamelijk betrekking op dc toonvorming en dc programmecr-parameters.

De Cantorum V gebruikt de System Exclusive boodschappen om alle interne parameters te besturen en voor het in- en uitschakelen van registers.

REAL TIME

Deze klasse van MIDI boodschappen worden gebruikt voor de directe ('real-time') besturing van specifieke modules en functies van een aangesloten instrument.

Tot deze klasse van boodschappen behoren de Start, Stop, Pause/Continue (pauze/doorgaan) en Clock (klok) commando's. In dc Cantorum V kunnen de volgende boodschappen worden verzonden wanneer de ingebouwde

Sequencer worden gebruikt:

START: de Sequencer worden gestart voor het opnemen (record) of afspelen (play) van een reeks MIDI boodschappen.

STOP: de Sequencer worden gestopt.

PAUSE / CONTINUE: de Sequencer kommt in de 'pauze' toestand (deze functie worden nicht door de Cantorum V ondersteund)

CLOCK: De slelheid van de Sequencer.

Tot de reeks 'Real Time' boodschappen behoort ook de Active Sensing' (actief waarnemen) code, die worden verstuurd om de dialoog:tussen twice MIDI instrumenten actief te houden. Wanncer het ontvangende instrument na een tijdsinterval van ongeveer 0,3 seconde geen enkele MIDI boodschap of de Active Sensing" code binnen krijgt, beschouwt deze de MIDI verbinding als gedeactiveerd en za alle nog klinkende tonen uitschakelen. Bedenk dat het verzenden en ontvangen van deze boodschap optioneel is. Niet alle instrumenten hebben de möglichkheid om dit toe te passen.

HET VERZENDEN VAN MIDI CODES

De MIDI kanalen van de Cantorum V zijn vast ingesteld en{kunnen nicht worden gewijzigd.

De gebruekte kanalen zijn:

• Kanaal 1 voor Manuaal I
  Kanaal 2 voor Manuaal II
• Kanaal 4 voor de Bas sectie

VASTLEGGEN VAN DE UIT TE ZENDEN MIDI CODES

Voor het vastleggen van de uit te zenden MIDI codes voor iedere sectie van het toetsbord, dient het instrument eerst in de MIDI modus worden gezet door de [TRANSPOSER] knop ongeveer 2 seconden in te drukken, zodate LED begint te knipperen. Alle LEDs gaan uit met uitzondering van de drie registers van de Bas sectie. Om de transmissie (het verzenden) van MIDI boodschappen möglich te makeen dan wel te blokkeren voor de 3 secties,zet u het betreffende register in de Bas sectie aan dan wel uit (merk op dat de namev van de secties onder de 3 registers zich geschreven). De MIDI boodschappen die kuren worden geblokkeerd zich de Note-on, Note-off, Program Change, Control Change en enkele SysEx boodschappen.

> HET WIJZIGEN VAN EEN MIDI-KANAALNUMMER

Om het nummer van een van de MIDI kanalen, waarlangs MIDI boodschappen worden verzonden, te wijzigigen, dient u eerst in de MIDI modus te komen (zoals hierboven is beschreiben) door eerst het instrument uit te zetten en verwolgens weeer aan te zetten, waar bij u gewijktijdig de [TRANSPOSER] drukknop ingedrukt houdt, waarvan de LED dan za gaan knipperen. Kies nu een van de drie secties om het MIDI kanaalnummer ervan te wijzigigen door de onderkant van de drie registers in de Bass secties gedurende ongeveer 2 seconden (de naam van de sectie die moet worden gewijzigd is in witte letters onder de drie registers afgedrukt). De LED van de geselecteerde sectie za nu beginnen te knipperen. Op hetzelfde moment zullen de registers in de MAN.I en MAN.II secties, die nu fungeren als een numeriek toetsnbord (met witte nummers eronder), gaan knipperen

om het huidige kanaal aan te Geven dat voor de overdracht van MIDI boodschappen is geseleeteerd. Door de MAN.I en MAN.II registers als numerick toetsenbord te gebruiken, is het möglichk om een ander MIDI kanaalnummer van 01 tot 15 te kiezen (het gebruik van 2 cijfers is hier verplicht). De eerste 2 LED's van de sectie [TEMPERAMENT] geen de positie vaan van het cijfer dat要去 worden ingetoetst (als de eerste LED brandt, betreft dat het eerste cijfer, brandt de tweede LED, dan要去 het tweede cijfer worden ingetoetst). Zodra het tweede cijfer is ingevoerd, za de LED van het eerste register van MAN. I (waar de tekst "PG" onder staat) vrijkeer knipperen om aan te Geven dat het neue kanaalnummer met succes is ingevoerd. De LED die behoort bij de sectie waar de wijziging betrekking op heeft, za dan ophouden met knipperen. Wanner het ingeveen getal buiten de toegestane waarden ligt, za de procedure automatisch ongedaan worden gemaatk en het oorspronkelijke MIDI kanaalnummer beholden blijven. Om de MIDI kanaal selectie modus te verlaten, schakelt u het instrument uit en daarna wee aan.

Om'erug te keren tot de 'Normal' modus, schakelt u het instrument uit en daarna weeer aan.

Noot: ontvangst van MTDI boodschappen blij alkijd möglichk.

ACTIVERING VAN DE "LOCAL OFF" FUNCIE

De "Local Off" functie maakt het möglichk om het Cantorum V keyboard los te koppelen van de interne toonopwekking van elk van de Cantorum V secties. Wanner de Local Off functie is geactiveerd, za de interne toonopwekking nog wel worden aangestuurd door binnenkomende MIDI boodschappen (bijv. afkomstig van een MIDI pedaal) maar za de [MIDI OUT] uitgang van de Cantorum V MIDI nog wel boodschappen doorsturen, die afkomstig�ijn van het keyboard.

Om de Local Off functie te activeren, dient u eerst in de MIDI modus te komen door bij het aanzetten van het instrument gelijkrijk de [TRANSPOSER] toets in te drukken. Druk verwolgens gedurende ongeveer 2 seconden op het Bass sectie register dat behoort bij de keyboard sectie die u in de Local Off toestand wilt zetten. De bijbehorende LED gaat nu knipperen. De MAN.I sectie kan nu worden gebruikt als een numeriek toetsbord (met witte cijfers eronder afgedrukt), en een van de twee LEDs "0" en "1" van dit numerieke toetsbord za gaan branden om de Local Off toestand voor de geselecteerde sectie aan te gehen: "0" indien dezeuit staat, "1" indien deze is geactiveerd. Om de status van die sectie te wijzigigen, drukt u op een van de twee LEDs "0" of "1". De "SPLIT" LED zar vijf keer knipperen om aan te gehen dat de neue status met succes is ingevoerd en de LED van de gewijzigde sectie zar dan stoppen met knipperen. Om de Local Off instelmodus te verlaten, zet u het instrument uit en daarna waar aan.

HET VERZENDEN VAN PROGRAM CHANGE CODES

Aan elk van de 12 geheugens(Int) u een Program Change getal verbinden en iedere keer als u een geheugen oproept, het verzenden van de betreffende MIDI boodschap activeren.

Voor het verzenden en het activeren van de transmissie van Program Changes dient u eerst in de MIDI modus te komen door de [TRANSPOSER] toets ongeveer 2 seconden in te drukken. De groene [TRANSPOSER] LED za gaan knipperen. Voor het versturen van een Program Change (programmawijziging) gerelateerd aan een geheugen, drukt u eerst de knop in die betrekking heeft op dat geheugen (druk zo nodig op de [USER] tocts om te schakelenussen fabrieks- en gebruikersgeheugens). Een Program Change nummer moet worden ingevoerd. De registers van manuaal I en manuaal II zullen anschter elkaar gaan knipperen om het huidige Program Change nummer te latent zien (nummers van 0 tot 9 zijn geschreven onder de registers van Manuaal I en manuaal II). Inmiddels is de Program Change-nummer worden verstuurd via MIDI.

Een voorbeeld ter illustratie: door het drukken op geheugentoets [pp/1] , za het register met label "0" twee koer gaan knipperen en verwolgens het register met label "1" een koer. Daarmee worden aangegeven dat het Program Change getal dat verbonden is met geheugentoets [pp/1] de waarde "001"heeft.

Ondertussen wird het Program Change getal via de MIDI uitgang verzonden. U kunt nu een新模式 Program Change getal voor het geselecteerde geheugen invoeren: druk daartoe op de registerknoppen die corresponderen met het getal dat u wilt invoeren.

leder getal is opgebouwd uit 3 cijfers (als u dus, bij voorbeeld, het Program Change getal negen wilt invoeren dient u achtereenvolgens in te voeren :“0”, “0”, “9”).

Om de Program Change modus te verlaten, drukt u weeer op [TRANSPOSER].

Noot: Wanner in iedere sectie het verzenden van MIDI boodschappen is gedreactiveerd (uitgeschakeld), za ook geen Program Change boodschap worden verzonden.

4.6 DEMONSTRATIEMUZIEK

Er zijn zes Demo muziekstukken beschikbaar om de klankkwaliteit en möglichkheden van het instrument op+zijn waarde te schatten. Om de Demo muziekstukken af te spelen, drukt u ongeveer twee seconden op de [USER] toets. Daarna kiest u een van de demonstratiestukken door op een van de geheugentoetsen te drukken (toetsen [pp/1] bis [TUTTI/6]).

Druktenslotte op de [USER] toets om de Demo modus te verlaten.

4.7 HET INSTellen VAN DE TOETSDYNAMIEK

Het Cantorum V keyboard is aanslaggevoelig. Het is waar bij möglichk om te kiezen uit 3 dynamische curven en 4 vaste snelheidswaarden die de klank van de orkeststemmen en de MIDI boodschappen, die door het instrument worden verzonden, zullen beinvloeden. De klank van de orgelregisters worden overigens Niet beinvloed door veranderingen van de aanslaggevoeligheid. Om een van de zeven möglichkheden te kiezen,zet u het instrument aan terwijl u gewelijktijdig de toetsen [p / 2] + [m f / 3] + [f / 4] ingedrukt houdt. Eén van de LEDs van de Transposer za gaan branden om de geselecteerde aanslaggevoeligheid aan te gehen, van linksaar rechts: Soft (zacht), Normal (normaal), Hard, Fixed (geficeerd) op de waarde 32, Fixed op de waarde 64, Fixed op de waarde 96, Fixed op de waarde 127. Kies uit een van deze möglichkheden door de [ENSEMBLE] toets aan,aantal keer in te drukken.

Om deze modus te verlaten, zet u eenvoudig het instrument UIT en daarna desgewenst wee aan.

4.8 EQUALIZER AAN/UIT

Om een optimale geluidsweergave te bereiken, bezit de CantorumV een audio equalizer (is een uitgebrende toonregeling) die special is ontworpen voor het interne versterkersystem. Wanner evenwel de geluidsweergave van het instrument plaat vindt middels een ander versterkersystem, dient de equalizer te worden uitgeschakeld. Dit kan worden gedaan door het instrument aan te zetten, waar bij gewiktijdig de geheugendruktoetsen [pp/1], [ff/5] en [TUTTI/6] zijn ingedrukt. Nu kennen de eerste twee registers van Manuaal I (die voorzien zichn van “0” en “1” erboven afgedrukt, zichbij de LED) worden gezruikt om de equalizer te activeren (“1”) dan wel uit te zetten (“0”).

4.9 UPDATE VAN DER FIRMWARE

Om een neue versie van de Firmware (systemsoftware) te laden, zet u het instrument aan verwijl u geluktijdig de eerste vijf "witte" toetsen van het klavier (van C2 tot G2) indrukt. Alle LEDs van Temperament (keuze van de stemmingen) gaan nu aan. Het instrument zal nu wachten op het ontvangen van weitere Firmware modulen via de MIDI aansluiting. Firmware modulen worden verstuurd als MIDI bestanden die via een externe sequencer要去en worden verzondenaar de MIDI IN poort van de Cantorum V. Een voorbeeld: wanner gebruik worden gemaakt van een computer, is het nodig om via een geschikt programma de MIDI file af te speloenaar de MIDI OUT poort van de PC. Tijdens het ontvangen van de Firmware codes zar de LED [SPLIT] knipperen. Aan het eind van het binnenhalen ('uploaden') van de software zar het instrument automatisch opnieuw worden gestart. Als er tijden het 'uploaden' fouten optreden, zullen alle LEDs van de

Temperament sectie gaan knipperen. Start in dit geval het instrument opnieuw en probeer de 'upload' procedure een andere keer opnieuw

4.10 FABRIEKSINSTELLINGEN

De fabrieksinstellungen vormen de standard configuratie van het instrument die tijdens de productie van het instrument worden geladen. Herstellen van de fabrieksinstellenen betekent dat alle later door de gebruiker gemaaakte veranderingen in de configuratie en in de geheugens worden verrangen door de oorspronkelijke instelleningen.

Om de oorspronkelijke fabrieksinstallingen weer te herstellen, zet u het instrument aan verwijt tegelijk de toetsen [ORCH. I] + [MAN.I 4'] + [MAN.II 16'] zijn ingedrukt: alle LEDs waar nu ongeveer 3 seconden branden. Dan worden het instrument opnieuw opgestart met de originele fabrieksinstallingen.

Afvalverwerking van elektrische en elektronische apparatuur (voor landen in de Europese Unie en andere Europese landen met systemen voor de geschaden in Zameling van afval)

Dir. 2002/95/CE, 2002/96/CE e 2003/108/CE

Dit symbool op een product of de verpakking van een product geeft aan dat het product Niet als gewoon huishoudelijk afval mag worden aangeboden. In plaat saarvan moet het product worden aangeboden bij een speciaal waaroor ingericht verzamelstation, zatat het product geheel of gedeelijk kann worden hergebruikt. Als u het product op deze manier voor afvalverwerking aanbiedt, voorkomt u mogelijk schadelijke gevolgen voor het milieu en de volksgezondheid. Het recyclen van materialen draagt bij aan het behoud van natuurlijke bronnen. Neemooreer informatie over het hergebruik van dit product contact op met de gemeente, de dienst afvalstoffenverwerking in uw woonplaats of de winkel waar u het product hebt gekocht.

Dit product voldoet aan de eisen van EMCD 2004/108/EC en LVD 2006/95/EC.

TECHNICAL SPECIFICATION

Keyboard 61 keys
