Merk	SolarEdge
Model	SE3000HRWS00BNO4
Producttype	StorEdge eenfasige omvormer met HD-Wave technologie (accu-compatibel)
Technologie	HD-Wave, SetApp
Nominaal AC-vermogen	3000 W
DC-ingangsspanning	380 V (nominaal)
MPPT-spanningsbereik	125 – 480 V
Max. ingangsstroom	10 A
Afmetingen (L × H × D)	540 × 315 × 180 mm
Gewicht	17 kg
Bescherming	IP65, overspanningsbeveiliging, netwerkbewaking
Communicatie	RS485, Modbus, Ethernet (via SetApp)
Compatibele accu's	LG Chem RESU7H / RESU10H
Installatie	Binnen/buiten muurmontage, AC/DC bedrading
Garantie	5 jaar (standaard)
Belangrijkste functies	Maximale zelfconsumptie, accu-zeltest, export/import beheer
Onderhoud en reiniging	Externe reiniging met een zachte doek; periodieke controle van aansluitingen
Veiligheid	AC-onderbreker, ON/OFF/P schakelaar, verplichte aarding
Reserveonderdelen en repareerbaarheid	Onderdelen verkrijgbaar via SolarEdge; reparatie door gekwalificeerd personeel

Veelgestelde vragen - SE3000HRWS00BNO4 SolarEdge

Hoe sluit ik de LG Chem-accu aan op de StorEdge-omvormer?

Zorg ervoor dat de accu spanningsloos is (schakelaar OFF en onderbreker open). Sluit de DC-kabels aan tussen de accu en de StorEdge-interface, evenals de RS485-kabel voor communicatie. Raadpleeg het meegeleverde bedradingsschema.

Hoe voer ik een accu-zeltest uit?

Ga in de SetApp-app naar Inbedrijfstelling > Onderhoud > Diagnostiek > Zeltest en selecteer Accu-zeltest. Zorg ervoor dat de accu-onderbreker in de ON-stand staat en dat de ON/OFF/P-schakelaar van de omvormer op ON staat.

Wat te doen als de accu-zeltest mislukt?

Controleer de stroom- en communicatiekabels tussen de accu en de omvormer. Als de laad- of ontlaadtest mislukt, of de communicatie defect is, sluit de kabels dan correct opnieuw aan. Zorg ervoor dat de schakelaar van de omvormer in de ON-stand staat.

Hoe stel ik maximale zelfconsumptie (MSC) in?

Selecteer in SetApp Inbedrijfstelling > Stroomregeling > Energiebeheer > Energiecontrole en kies vervolgens Maximale zelfconsumptie.

Hoe schakel ik de LG Chem-accu spanningsloos?

Schakel eerst de onderbreker uit, daarna de uitschakelschakelaar of de hulpvoedingsschakelaar van de accu. Deze volgorde is verplicht om risico's te voorkomen.

Wat is de rol van de DIP-schakelaar op de StorEdge-interface?

De DIP-schakelaars beëindigen de RS485-bus. Als er geen energiemeter is aangesloten, zet dan de linker DIP-schakelaar op ON om de bus te beëindigen.

Hoe controleer ik de verbinding met de SolarEdge-supervisieserver?

Ga in SetApp naar Inbedrijfstelling > Status. Controleer of het bericht S_OK - Server verbonden wordt weergegeven in het gedeelte van de hoofd-omvormer.

Welke kabels gebruiken voor de RS485-verbinding tussen de accu en de omvormer?

Gebruik een afgeschermde twisted pair-kabel (type Cat5e of vergelijkbaar) met een passende afsluiting. Volg het door SolarEdge verstrekte bedradingsschema.

Hoe stel ik de energiemeter in in SetApp?

Ga in SetApp naar Inbedrijfstelling > Communicatie > RS485-1. Selecteer Modbus-apparaat toevoegen en vervolgens Meter. De meter wordt automatisch herkend. Stel vervolgens de CT-verhouding in volgens de specificaties van de CT-sensor.

Waar vind ik het serienummer van de StorEdge-omvormer?

Het serienummer staat op het label aan de zijkant of onderkant van de omvormer. Noteer het voordat u contact opneemt met SolarEdge-ondersteuning.

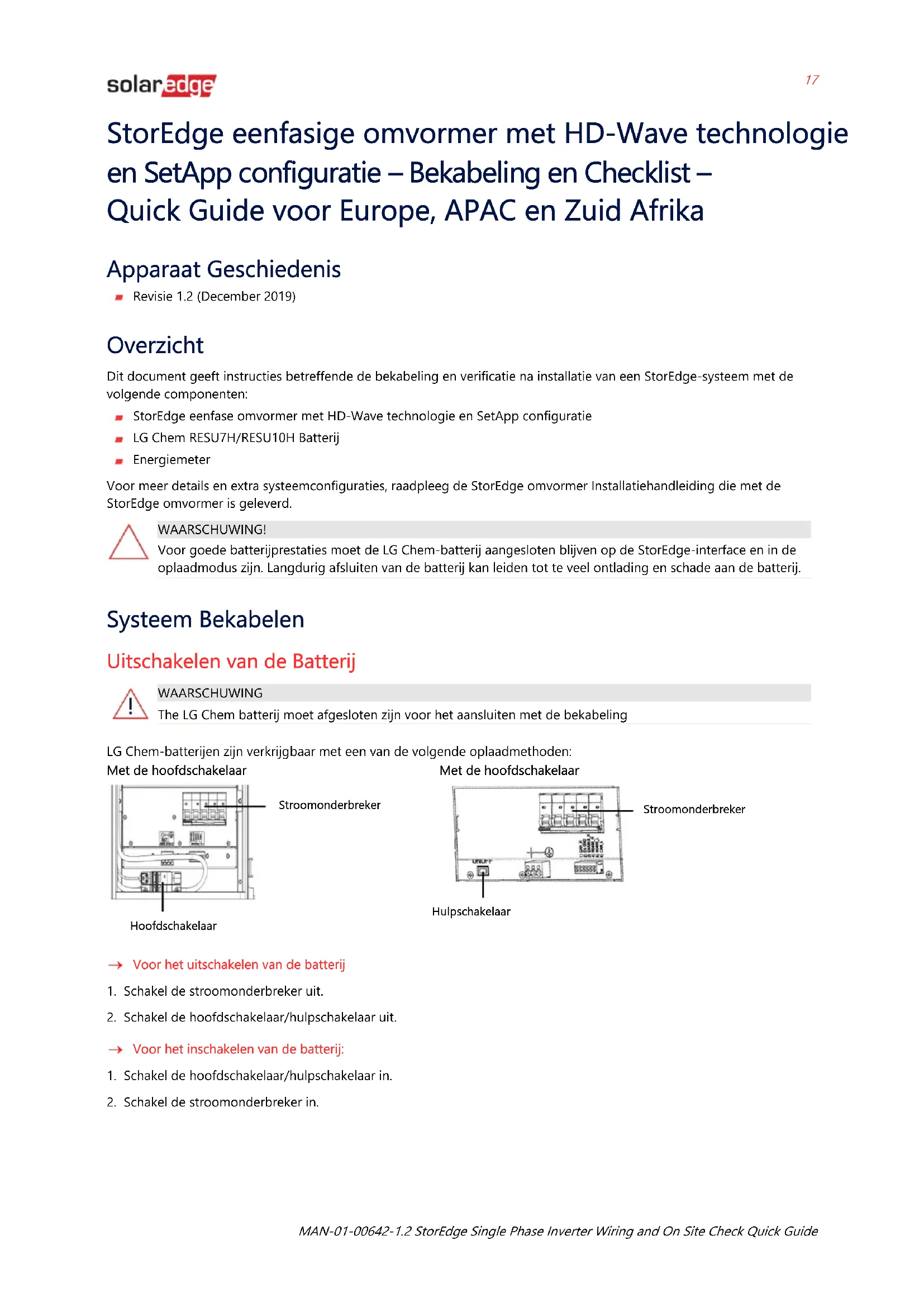

GEBRUIKSAANWIJZING SE3000HRWS00BNO4 SolarEdge

StorEdge eenfasige omvormer met HD-Wave technologie en SetApp configuratie – Bekabeling en Checklist – Quick Guide voor Europe, APAC en Zuid Afrika

Apparaat Geschiedenis

Dit document geeft instructies betreffende de bekabeling en verificatie na installmentie van een StorEdge-systeem met de volgende componenten:

StorEdge eenfase omvormer met HD-Wave technologie en SetApp configuratie
LG Chem RESU7H/RESU10H Batterij
Energiemeter

Voor mehr details en extra systemdconfigurations, raadpleeg de StorEdge omvormer Installatiehandleiding die met de StorEdge omvormer is geleverd.

WAARSCHUWING!

Voor goede batterijprestaties moet de LG Chem-batterij aangesloten blijven op de StorEdge-interface en in de oplaadmodus+zijn. Langdurig aflsuiten van de batterij kan leiden tot te veel ontlading en schade aan de batterij.

Systeem Bekabelen

Uitschakelen van de Batterij

WAARSCHUWING

The LG Chem batterij moet afgesloten zijn voor het aansluiten met de bekabeling

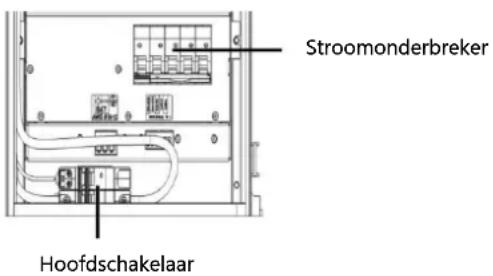

LG Chem-batterijen zich verwkrijgbaar met een van de volgende oplaadmethoden:

Met de hoofdschakelaar

Met de hoofdschakelaar

Voor het uitschakelen van de batterij

1. Schakel de stroomonderbrekeruit.
2. Schakel de hoofdschakelaar/hulpschakelaaruit.

Voor het inschakelen van de batterij:

1. Schakel de hoofdschakelaar/hulpschakelaar in.
2. Schakel de stroomonderbreker in.

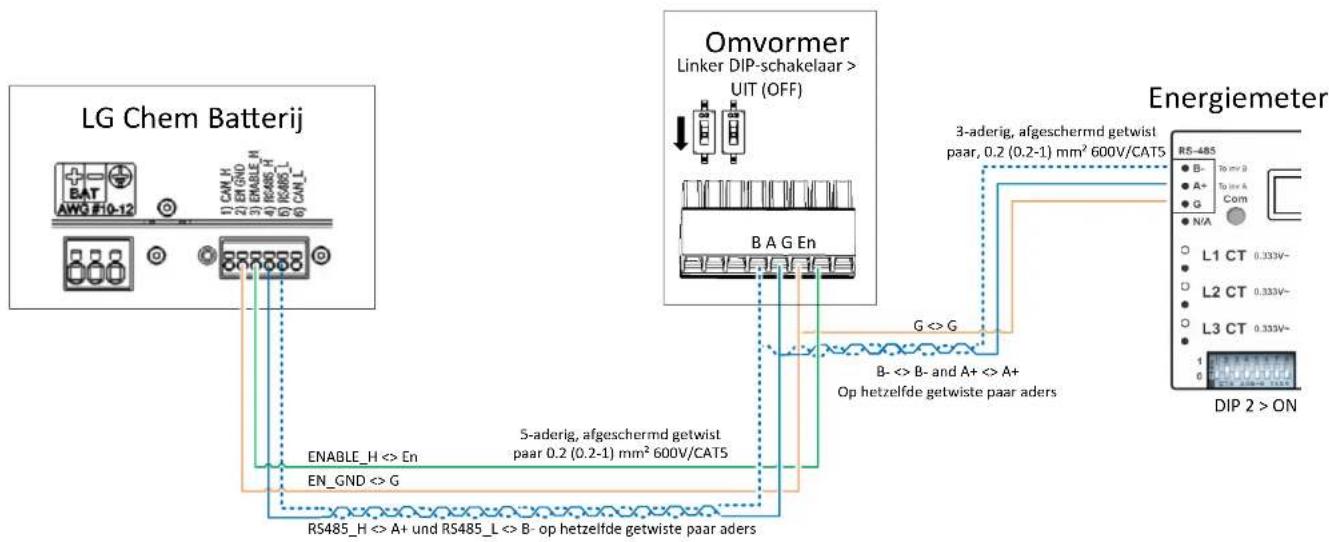

Systeme componenten Aansluiten

Sluit de systemd componenten aan zoals weergegeven in het onderstaande diagram.

Let op het volgende:

Kabeltypen
DIP-schakelaar installment

Al er g n e r g i e m e t e a aegsloen, schakel dan de RS485-bus van de omwormer uit door de linker DIP-schakelaar op AAN te zetten.

MAN-01-00642-1.2 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide

Verificatie en Configuratie na Installatie

Gebruik de onderstaande checklist om te controleren of het systemeer correct is aangesloten en geconfigureerd.

Installatie en Bekabeling

1. Zorg ervoor dat de afstanden:tussen de systeemcomponenten net zo zichn als gespecifieerd in de installmentehandleiding.
   Maak een fot van elk van de systeemcomponenten na bekabeling en stuur deze fot'saar de SolarEdge Support.

2. Omvormer
   StorEdge Interface
   Batterij
   Energiemeter

3. Zorg ervoor dat de batterijklep gesloten is.

4. Zorg ervoor dat de DIP-schakelaars van alle componenten zijn ingesteld zoals weergegeven in het aansluitschema.

5. Zorg ervoor dat alle DC-, communicatie- en AC-kabelverbindingen als volgt zich geinstalleerd:

6. Controller de AC-bekeling en de AC-stroomonderbreker op het AC-distributiepaneel.

7. Controller de DC-ingangsspanning van de string. Er要去 1 V per optimizer in een string়n.
   Zorg ervoor dat alle componenten correct zich geaard.
8. Controller de DC-verbindingen van de batterij en StorEdge-interface.
9. Controller de RS485-verbinding:tussen de batterij en de omvormer.

10. Controller de CT-, AC- en RS485-aansluitingen op de energia meter.

11. Controller de aansluiting op het monitoringsplatform:

12. Selecteer in SetApp de optie Inbedrijfstelling > Status.

13. Controller of S_OK - Server Connected in het status tabblad van de omvormer (Master) verschijnt.

Batterij en Meter Configureren

1. Zet de AAN/UIT/P-schakelaar van de omvormer op UIT.
2. Open SetApp en selecteer Inbedrijfstelling > Communicatie.
3. In het Communicatie scherm, selecteer RS485-1 > Protocol > Modbus (meerdere apparaten).
4. Gateringn het vorige scherm en selecteer Modbus-apparaat toevoegen > Batterij. De batterij wordt automatisch geidentificiererd.
5. Controller de batterij-informatie door Batterij 1 > Batterij-informatie te selecteren.
6. Selecteer Modbus-apparaat Toevoegen > Meter in het RS485-1 scherm. De batterij worden automatisch geidentificerd.
7. Stel de CT-waarde van de meter in volgens de CT-specificaties. Wenn der angezeigte CT-Wert (Stromwandlernennstrom/CT-Rating) "0" beträgt, prufen Sieitte die Kommunikation zum Stromwandler.
8. Select Meter 1 > Meter Function > Export + Import (E+I).

9. Voer een zichtest van de batterijuit:

• Controller of de stroomonderbreker van de batterij is ingeschakeld.
  Zet de omvormer AAN/UIT/P-schakelaar op AAN.
• Selecteer in SetApp de optie Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest van de batterij > Test UITvoeren.
  Wacht tot alle tests zijn afgerond en controllerer de resultaten in de overzichtstabel.

Als een van de tests is mistrukt, raadpleeg dan de onderstaande tabel voor möglichke oplossingen:

Test Resultaat	Oplossing
Laden is mistrukt	Controller of de stroom- en communicatiekabels:tussen de accu en de omvormer correct,zijn aangesloten.
Ontladen is mistrukt	Controller of de vermogens- en communicatiekabels:tussen de accu en de omvormer correct,zijn aangesloten.
Communicatie	Controller of de communicatiekabels:tussen de accu en de omvormer goed,zijn aangesloten.
Omvormer is uitgeschakeld	Schakel de omvormer AAN/UIT/P-schakelaar in de stand ON.

Om de LASTE testresultaten wee te given:

• Selecteer Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest > Batterij Zelftest > Laatste resultaten weergeven.

Maximaliseren eigen verbruik (MSC) instellen

1. Open SetApp en selecteer Inbedrijfstelling > Stroomregeling.
2. Selecteer Energiemanager> Stroomregeling> Maximaal eigen verbruik.

Support en Contactinformationé

Als u technische vragen heeft over unsere producten, neem dan contact met ons op:

Zorg ervoor dat u de volgende informatatie bij de hand hebt voordat u contact opneem:

Model en serienummer van het product in kwestie.
De tout die wordt aangegeven op het LCD-schem van het product of op het monitoringsplatorm of door de LED's, indien er een dergelijkke indicatie is.
- Informatie over de systemdconfiguratie, waaronder het type en aantal aangesloten modules en het aantal en de lengte van de strings.
De communicatiemethode maar de server, indien de site is aangesloten.
De softwareversie van het product Zoals deze in het ID-statuscherm verschijnt.
