Marca	SolarEdge
Modelo	SE3000HRWS00BNO4
Tipo de producto	Inversor monofásico StorEdge con tecnología HD-Wave (compatible con batería)
Tecnología	HD-Wave, SetApp
Potencia nominal AC	3000 W
Tensión de entrada DC	380 V (nominal)
Rango de tensión MPPT	125 – 480 V
Corriente de entrada máx	10 A
Dimensiones (L × H × P)	540 × 315 × 180 mm
Peso	17 kg
Protección	IP65, protección contra sobretensiones, supervisión de red
Comunicación	RS485, Modbus, Ethernet (a través de SetApp)
Baterías compatibles	LG Chem RESU7H / RESU10H
Instalación	Montaje mural interior/exterior, cableado AC/DC
Garantía	5 años (estándar)
Funciones principales	Autoconsumo máximo, autoprueba de batería, gestión exportación/importación
Mantenimiento y limpieza	Limpieza exterior con un paño suave; verificación periódica de las conexiones
Seguridad	Disyuntor AC, interruptor ON/OFF/P, puesta a tierra obligatoria
Piezas de repuesto y reparabilidad	Piezas disponibles a través de SolarEdge; reparación por personal calificado

Preguntas frecuentes - SE3000HRWS00BNO4 SolarEdge

¿Cómo conectar la batería LG Chem al inversor StorEdge?

Asegúrese de que la batería esté sin tensión (interruptor OFF y disyuntor abierto). Conecte los cables CC entre la batería y la interfaz StorEdge, así como el cable RS485 para la comunicación. Consulte el esquema de cableado proporcionado.

¿Cómo realizar una autoprueba de la batería?

En la aplicación SetApp, vaya a Puesta en servicio > Mantenimiento > Diagnóstico > Autoprueba y seleccione Autoprueba de batería. Asegúrese de que el disyuntor de la batería esté en posición ON y que el interruptor ON/OFF/P del inversor esté en ON.

¿Qué hacer si la autoprueba de la batería falla?

Verifique los cables de alimentación y comunicación entre la batería y el inversor. Si la prueba de carga o descarga falla, o si la comunicación es defectuosa, vuelva a conectar correctamente los cables. Asegúrese de que el interruptor del inversor esté en posición ON.

¿Cómo configurar el autoconsumo máximo (MSC)?

En SetApp, seleccione Puesta en servicio > Control de alimentación > Gestor de energía > Control de energía y luego elija Autoconsumo máximo.

¿Cómo poner la batería LG Chem sin tensión?

Apague primero el disyuntor, luego el interruptor de desconexión o el interruptor de alimentación auxiliar de la batería. Esta secuencia es obligatoria para evitar cualquier riesgo.

¿Cuál es el papel del interruptor DIP en la interfaz StorEdge?

Los interruptores DIP terminan el bus RS485. Si no hay ningún contador de energía conectado, coloque el interruptor DIP izquierdo en ON para terminar el bus.

¿Cómo verificar la conexión al servidor de supervisión SolarEdge?

En SetApp, vaya a Puesta en servicio > Estado. Verifique que el mensaje S_OK - Servidor Conectado se muestre en la sección del inversor principal.

¿Qué cables usar para la conexión RS485 entre la batería y el inversor?

Utilice un cable de par trenzado blindado (tipo Cat5e o similar) con una terminación adecuada. Respete el esquema de cableado proporcionado por SolarEdge.

¿Cómo configurar el contador de energía en SetApp?

En SetApp, vaya a Puesta en servicio > Comunicación > RS485-1. Seleccione Agregar un dispositivo Modbus y luego Contador. El contador se identifica automáticamente. Luego configure la Relación CT según las especificaciones del sensor CT.

¿Dónde encontrar el número de serie del inversor StorEdge?

El número de serie se encuentra en la etiqueta ubicada en el costado o la parte inferior del inversor. Anótelo antes de contactar al soporte de SolarEdge.

MANUAL DE USUARIO SE3000HRWS00BNO4 SolarEdge

Inversor Monofásico StorEdge con Tecnología HD-Wave y Configuración SetApp – Guía Rápida de Cableado y Check List para Europa, APAC y Sudáfrica

Historical de Versiones

Version 1.2 (Diciembre 2019)

Contenidos

Este documento proportiencia las instrucciones para cableado y verificaciones antes de la instalacion de un system SolarEdge compuesto por los seguidentes equipos:

Inversor Monofásico StorEdge Single con Tecnología HD-Wave y Configuración SetApp
Batería LG Chem RESU7H/RESU10H
Meter

Para mas detalles e informacion sobre posibles configuraciones del systema consultar el Manual de Instalacion del Inversor StorEdge suministrado con el equipo.

PRECAUCION!

Para un rendimiento correcto, la bateria LG Chemiene que estar connectada al Interfaz StorEdge en modalidad de carga. Una desconexión de la bateria durante很长时间ará causar una descarga profunda yURT dañar la bateria.

Cableado del Sistema

Apagado de la Batería

PRECAUCION!

La bateria LG Chemiene que ser apagada antes de proceder al cableado.

Las baterias LG Chem son disponibles con uno de los siguientes mecanismos de alimentacion:

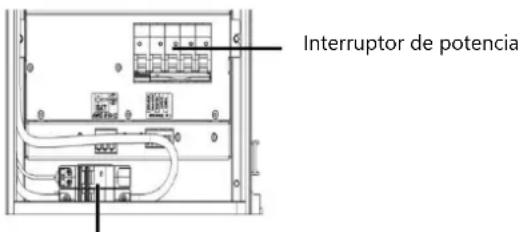

Con interruptor de desconexión

Interruptor de desconexión

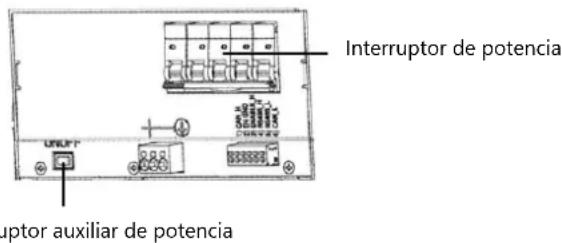

Con interruptor auxiliar de potencia

Para apagar la bateria:

1. Apagar el interruptor de potencia.
2. Apagar el interruptor de desconexión/auxiliar.

Para encender la bateria:

1. Encender el interruptor de desconexión/auxiliar.
2. Encender el interruptor de potencia.

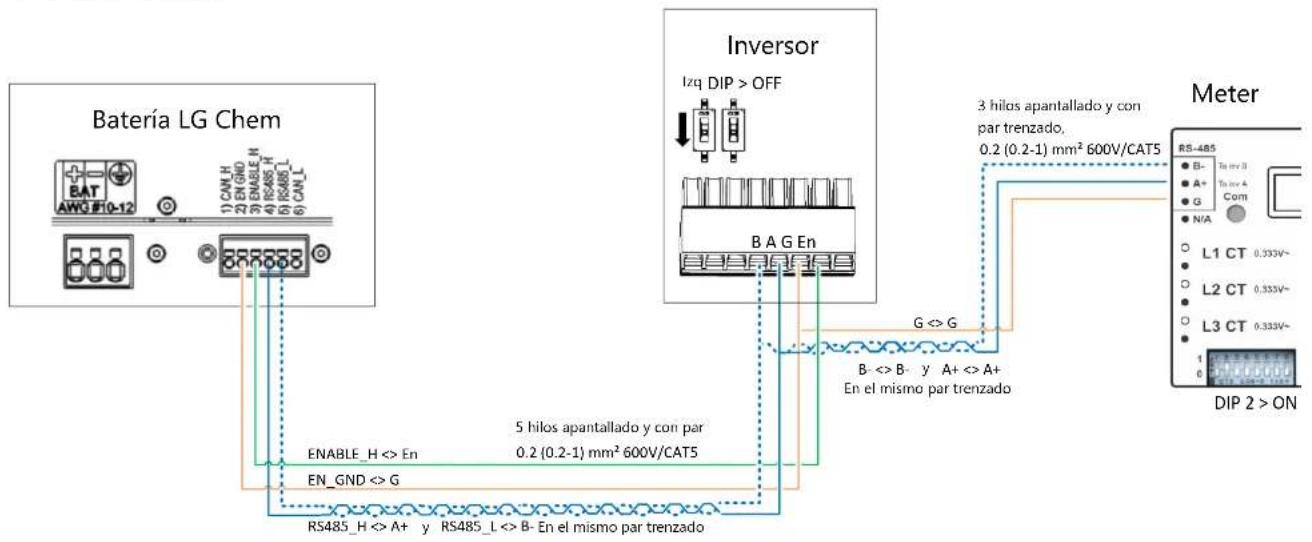

Conectar los Componentes del Sistema

Conectar los componentes del sistemas como indicado en los esquemas a continuacion.

Prestar especial atencion a:

• Tipo de cables
• Configuraciones DIP switch

MAN-01-00642-1.2 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide

Comprobaciones afterwards de instalación

Utilizar el siguientes checklist para verificar que el sistemas esté conectado y configurado correctamente.

Instalación y Cableado

1. Asegurar de Maintener las distacias entre los componentes indicadas en los manuales de instalacion.
2. Tomar una Foto de cada uno de los componentes antes de cablearlos para enviarlas al equipo de Asistencia Técnica.

Inversor
Interfaz StorEdge
Batería
Meter

1. Asegurar que la tapa de la bateria está cerrada.
2. Asegurar que los DIP switches de todos los componentes se hayan configurado como indicado en el esquema de connexion indicado anteriorsmente.
3. Asegurar que todos los cableados de las conexiones CC, de communicator y CA se hayan realizado como indicado a continuación:

Comprobar el cableado CA y las protecciones CA en el cuadro de interconexión.
Comprobar la tension CC de los strings. Comprobar que haya 1V per optimizador en cada string.
Comprobar que todos los componentes estén connectados a tierra correctamente.
Comprobar las conexiones CC entre la bateria y el inversor.
Verificar la connexion RS485 entre bateriae inversor.
Verificar el Calibre de los Toroidales y las conexiones CA y RS485 con el Meter.

1. Comprobar la connexion con la Plataforma de Monitorizacion:

En SetApp, seleccionar Puesta en Marcha > Estado
Comprobar que S_OK - Servidor Conectado aparezca en la seccion principal.

Configurar la Bateria y el Meter

1. Mover el interruptor ON/OFF/P del inversor en posicion OFF (0).
2. Entrar en SetApp y seleccionar Puesta en Marcha > Comunicacion.
3. Aside el apartado Comunicacion, seleccionar RS485-1 > Protocolo > Modbus (Multi-Dispositivo).
4. Volver al apartado anterior y seleccionar Añadir Dispositivo Modbus > Bateria. La batería se detecta automatistically.
5. Verificar la información de la bateria selecciónando Bateria 1 > Información Bateria.
6. En el apartado RS485-1, seleccionar Añadir Dispositivo Modbus > Meter. El Meter se detecta automatisticamente.
7. Programar el CT Rating del Meter según el calibre de los toroidales empleados. Si el CT rating vuela a 0, probar lacomingsión con el Meter.

8. SeLECTIONAR Meter 1 > FunciOn Meter > Export+Import (E+I).

9. Lanzar un Auto-Test de la bateria:

Asegurar que el interruptor de potencia de la bateria está en posicion ON.
Mover el interruptor ON/OFF/P del inversor en posicón ON (I).
En SetApp, selección Puesta en Marcha > Mantenimiento > Diagnósticos > Auto-Test > Auto-Test Bateria > Lanzar Test.
Esperar que se completen todas las pruebas y probar los resultados en la tabla de sumario. Si algo ngo de los test ha fallado, ver las posibles Soluciones a continuacion:

Resultado Test	Soluciones
Carga fallida	Comprobar que los cables de communicator y de potencia entre batería e inversor se hayan connectado correctamente.
Descarga fallida	Comprobar que los cables de communicator y de potencia entre batería e inversor se hayan connectado correctamente.
Comunicación	Comprobar que los cables de communicator entre batería e inversor se hayan connectado correctamente.
Interruptor del inversor off	Mover el interruptor ON/OFF/P del inversor en posición ON (I).

Para visualizar los ultimos resultados:

• SeLECTIONAR Puesta en Marcha > Mantenimiento > Diagnósticos > Auto-Test > Auto-Test Bateria > Mostrar Últimos Resultados.

Configurar para Maximizar el Auto-Consumo (MSC)

1. Acceder a SetApp y seleccionar Puesta en Marcha > Control de Potencia.
2. SeLECTIONAR Administrador de Energia > Control de Energia > Maximizar el Auto-Consumo (MSC).

Información de Asistencia Técnica

En caso de necessitar asistencia技术水平 no dude en contactarnos:

Antes de contactar por favor asegurar de disponible de lasuma informacion:

• Modelo y número de series del producto en cuestion.
• El error indicado en la pantalla LCD del producto, en la aplicacion movable, en la plataforma de monitorizacion o en los leds, si existe una de estasindicaciones.
  La informacion de configuracion del systema, incluyendo el tipo/nulo de modulos connectados y el numero/longitud. de los strings.
  El método decomingscon el servidor,si la planta se ha conectado al portal.
  La version firmware del producto indica en la pantalla de estado.
