MANUALE UTENTE SE3000HRWS00BNO4 SolarEdge

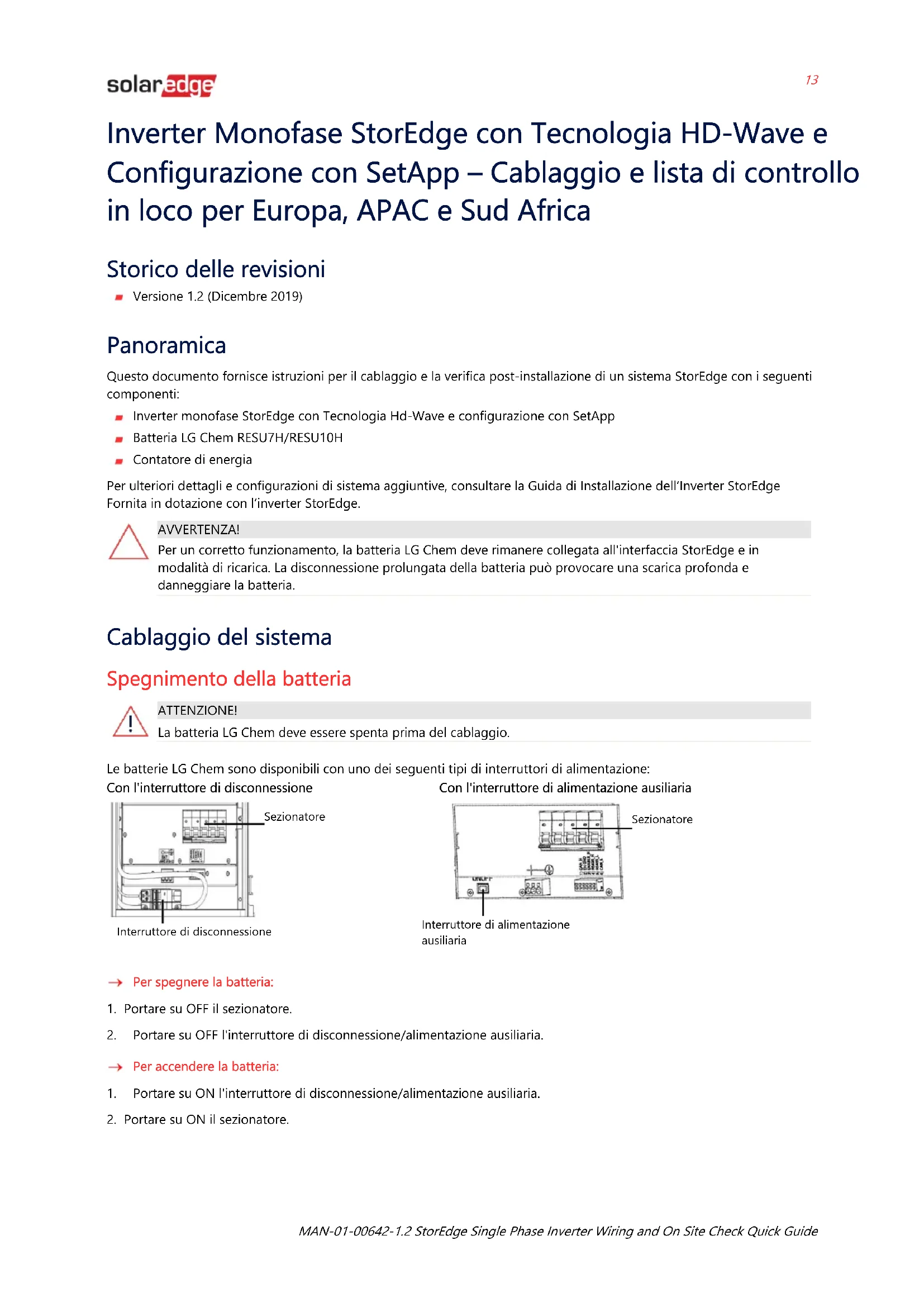

AVVERTENZA! Per un corretto funzionamento, la batteria LG Chem deve rimanere collegata all'interfaccia StorEdge e in modalità di ricarica. La disconnessione prolungata della batteria può provocare una scarica profonda e danneggiare la batteria. Cablaggio del sistema Spegnimento della batteria

ATTENZIONE! La batteria LG Chem deve essere spenta prima del cablaggio. Le batterie LG Chem sono disponibili con uno dei seguenti tipi di interruttori di alimentazione: Con l'interruttore di disconnessione Con l'interruttore di alimentazione ausiliaria

Per spegnere la batteria: 1. Portare su OFF il sezionatore.

2. Portare su OFF l'interruttore di disconnessione/alimentazione ausiliaria.

Per accendere la batteria:

1. Portare su ON l'interruttore di disconnessione/alimentazione ausiliaria.

2. Portare su ON il sezionatore.

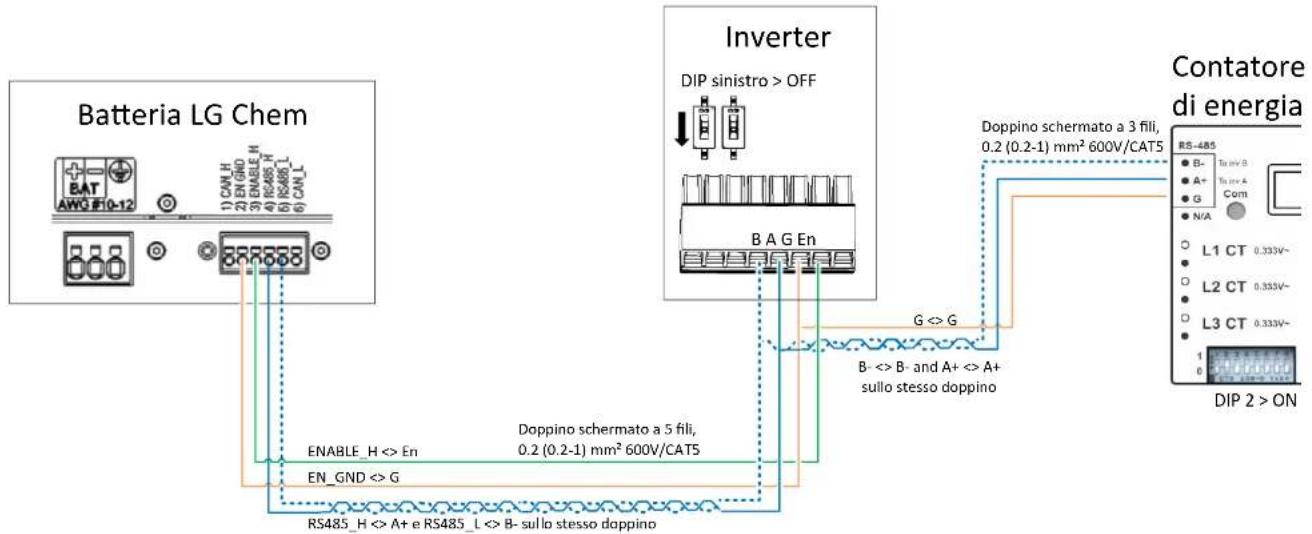

Sezionatore Sezionatore Interruttore di disconnessione Interruttore di alimentazione ausiliaria14 Cablaggio del sistema MAN-01-00642-1.2 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide Collegamento dei componenti di sistema Collegare i componenti del sistema come mostrato nello schema seguente. Prestare attenzione a: Tipi di cavo Impostazione dei DIP Switch Se non ci sono contatori di energia collegati, terminare il bus RS485 dell'inverter portando su ON il DIP switch di sinistra. B A G En Inverter Contatore di energia B- <> B- and A+ <> A+ sullo stesso doppino Batteria LG Chem RS485_H <> A+ e RS485_L <> B- sullo stesso doppino ENABLE_H <> EnEN_GND <> G DIP sinistro > OFF DIP 2 > ON Doppino schermato a 3 fili,

0.2 (0.2-1) mm² 600V/CAT5

G <> GDoppino schermato a 5 fili,

0.2 (0.2-1) mm² 600V/CAT5Verifica e configurazione post installazione 15

MAN-01-00642-1.2 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide Verifica e configurazione post installazione Utilizzare la seguente lista di controllo per verificare che il sistema sia correttamente collegato e configurato. Installazione e cablaggio

Assicurarsi che le distanze tra i componenti del sistema siano quelle specificate nella guida all'installazione.

Scattare una foto di ciascuno dei componenti del sistema dopo averli collegati e inviarla al supporto di SolarEdge.

Contatore di energia

Assicurarsi che il coperchio paraspruzzi della batteria sia chiuso.

Assicurarsi che i DIP switch di tutti i componenti siano impostati come mostrato nello schema di collegamento.

Assicurarsi che tutti i collegamenti dei cavi CC, di comunicazione e CA siano completati come segue:

Controllare il cablaggio CA e il sezionatore CA sul quadro di distribuzione CA.

Controllare la tensione di ingresso CC della stringa. Aspettarsi 1 V per ottimizzatore in una stringa.

Assicurarsi che tutti i componenti siano correttamente messi a terra.

Controllare i collegamenti CC della batteria e dell'interfaccia StorEdge.

Controllare il collegamento RS485 tra batteria ed inverter.

Controllare i collegamenti RS485, CA e dei TA al contatore di energia.

Verificare la connessione alla Piattaforma di Monitoraggio: In SetApp, selezionare Messa in Servizio > Stato. Verificare che S_OK – Connesso al Server appaia nella sezione relativaall’inverter principale.

Configurazione della batteria e del contatore

Portare il selettore ON/OFF/P dell'inverter su OFF (spento).

Accedere a SetApp e selezionare Messa in servizio > Comunicazione.

Dalla schermata Comunicazione, selezionare RS485-1 > Protocollo > Modbus (multi-dispositvo).

Tornare alla schermata precedente e selezionare Aggiungi Dispositivo Modbus > Batteria. La batteria viene identificata automaticamente.

Verificare le informazioni sulla batteria selezionando Batteria 1 > Informazioni Batteria.

Nella schermata RS485-1, selezionare Aggiungi Dispositivo Modbus > Contatore. Il contatore viene identificato automaticamente.

Impostare il Valore TA del contatore secondo le specifiche del trasformatore di corrente (TA). Se il valore del TA rimane a 0, controllare la comunicazione con il TA e con il meter.

Selezionare Contatore 1 > Funzione contatore > Esportazione+Importazione (E+I). 16 Assistenza tecnica e informazioni di contatto MAN-01-00642-1.2 StorEdge Single Phase Inverter Wiring and On Site Check Quick Guide

Lanciare l’autotest della batteria Assicurarsi che il sezionatore della batteria sia in posizione ON Portare il selettore ON/OFF/P dell’inverter in posizione ON In SetApp selezionare Messa In Servizio > Manutenzione > Diagnostica > Autotest > Autotest Batteria > Esegui Test Attendere che tutti i test vengano eseguiti e controllarne i risultati nella tabella riepilogativa. Se uno dei test dovesse fallire, consultare la tabella sottostante per le soluzioni possibili: Risultato Test Soluzione Carica fallita Verificare che i cavi di potenza e di comunicazione tra inverter e batteria siano collegati correttamente. Scarica fallita Verificare che i cavi di potenza e di comunicazione tra inverter e batteria siano collegati correttamente. Comunicazione Verificare che i cavi di comunicazione tra inverter e batteria siano collegati correttamente. Selettore Inverter in OFF Portare il selettore ON/OFF/P dell’inverter in posizione ON. Per visualizzare I risultati dell’ultimo test: Selezionare Messa in Servizio > Manutenzione > Diagnostica > Autotest > Autotest Batteria > Mostra Ultimi Risultati

Impostazione della Massimizzazione Auto-consumo (MSC)

Accedere a SetApp e selezionare Messa in servizio > Controllo potenza.

Selezionare Gestione energia > Controllo energia > Massimizzazione Auto Consumo (MSC).
