Producttype	StorEdge enkelfasige omvormer met HD-Wave technologie
Merk	SolarEdge
Model	SE3500HRWS00BEO4
Categorie	Zonnepaneel
Nominaal vermogen	3500 W
AC-uitgangsspanning	Enkelfasig, 230 V
Frequentie	50/60 Hz
Compatibele batterijen	LG Chem RESU7H / RESU10H
Communicatieprotocol	RS485, Modbus, SetApp
Gebruikersinterface	SetApp (mobiele app)
Hoofdfuncties	DC/AC-omzetting, batterijbeheer, maximale zelfconsumptie, geïntegreerde energiemeter
Zelfconsumptieconfiguratie	Via SetApp: Inbedrijfstelling > Stroomregeling > Energiebeheer > Maximale zelfconsumptie
Bescherming en veiligheid	AC/DC-onderbreker, ON/OFF/P-schakelaar, aarding, noodstop
Installatie	AC- en DC-bedrading, RS485-aansluitingen, configuratie van DIP-schakelaars
Onderhoud	Periodieke controle van aansluitingen en batterijstatus
Benodigde gereedschappen	SetApp, multimeter, afgeschermde twisted pair kabels
Bedrijfstemperatuur	-20°C tot +60°C (schatting)

Veelgestelde vragen - SE3500HRWS00BEO4 SolarEdge

Hoe zet ik de LG Chem-batterij spanningsloos voor de bedrading?

Schakel eerst de onderbreker uit, dan de uitschakelschakelaar of de hulpvoedingsschakelaar (afhankelijk van het model). Om weer onder spanning te zetten, keer de volgorde om: schakel eerst de schakelaar in, dan de onderbreker.

Hoe sluit ik de batterij aan op de StorEdge-omvormer?

Gebruik afgeschermde twisted pair kabels met doorsnede 0,2-1 mm², 600V/CAT5. Sluit de CAN-paren (CAN_H, CAN_L) en RS485-paren (RS485_H, RS485_L) aan volgens het bedradingsschema. Zorg ervoor dat de DIP-schakelaars correct zijn geconfigureerd: DIP links op OFF voor de omvormer, DIP 2 op ON voor de meter.

Hoe configureer ik de energiemeter in SetApp?

Ga in SetApp naar 'Inbedrijfstelling' > 'Communicatie' > 'RS485-1'. Selecteer 'Protocol' > 'Modbus (Meerdere apparaten)', daarna 'Modbus-apparaat toevoegen' > 'Meter'. De meter wordt automatisch geïdentificeerd. Configureer de CT-verhouding volgens de specificaties en kies 'Export+Import (E+I)' als functie.

Hoe voer ik een zelftest van de batterij uit?

Zorg ervoor dat de batterijonderbreker op ON staat en de ON/OFF/P-schakelaar van de omvormer op ON. Selecteer in SetApp 'Inbedrijfstelling' > 'Onderhoud' > 'Diagnostiek' > 'Zelftest' > 'Zelftest Batterij' > 'Test uitvoeren'. Wacht tot de tests zijn voltooid en controleer de resultaten.

Wat te doen als de zelftest van de batterij mislukt?

Als de laad- of ontlaadtest mislukt, of als de communicatie faalt, controleer dan of de voedings- en communicatiekabels tussen de batterij en de omvormer correct zijn aangesloten. Als de schakelaar van de omvormer uit staat, zet deze dan op ON.

Hoe activeer ik de maximale zelfconsumptiemodus?

Ga in SetApp naar 'Inbedrijfstelling' > 'Stroomregeling' > 'Energiebeheer' > 'Energieregeling' en selecteer 'Maximale zelfconsumptie'.

Welke kabels worden aanbevolen voor de RS485-verbinding tussen de batterij en de omvormer?

Gebruik afgeschermde twisted pair kabels met doorsnede 0,2-1 mm², 600V/CAT5. Elk getwist paar moet worden gebruikt voor de RS485-signalen (A+, B-) en CAN. De afscherming moet worden geaard.

Hoe controleer ik of de omvormer is verbonden met het bewakingsplatform?

Ga in SetApp naar 'Inbedrijfstelling' > 'Status'. Controleer of 'S_OK - Server verbonden' verschijnt in de sectie van de hoofd omvormer.

Waar vind ik het serienummer van de SolarEdge-omvormer?

Het serienummer staat op het label van de omvormerkast. Het is meestal in 21 tekens. Houd het bij de hand om contact op te nemen met de technische ondersteuning.

Hoe neem ik contact op met de technische ondersteuning van SolarEdge?

Bereid voordat u contact opneemt met de ondersteuning de modelnummers van de omvormer en optimizers, de serienummers, de systeemconfiguratie (type en aantal panelen, stringlengtes) en de communicatiemethode voor. Bezoek de SolarEdge-website voor lokale contactgegevens.

GEBRUIKSAANWIJZING SE3500HRWS00BEO4 SolarEdge

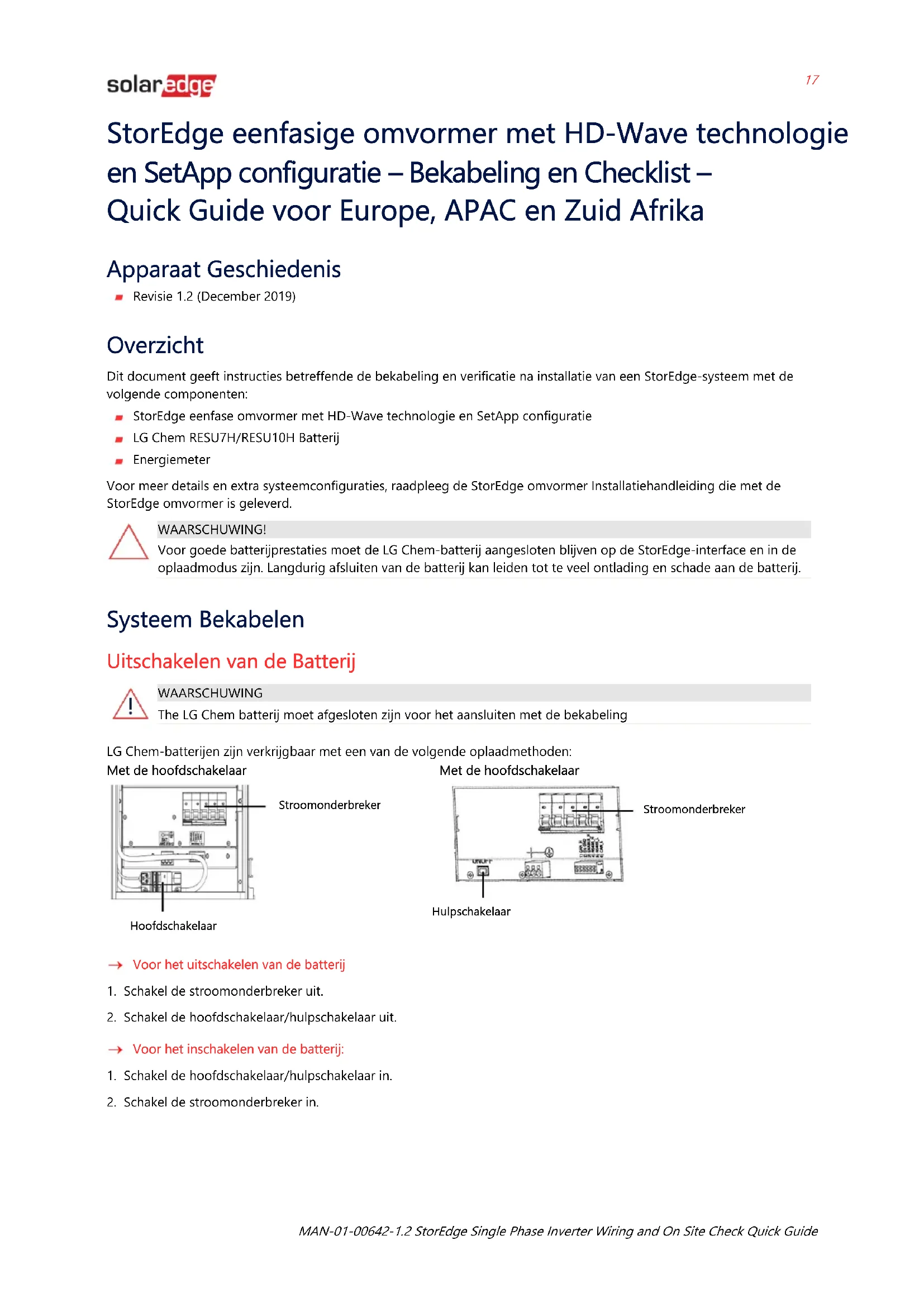

StorEdge eenfasige omvormer met HD-Wave technologie en SetApp configuratie – Bekabeling en Checklist – Quick Guide voor Europe, APAC en Zuid Afrika

Apparaat Geschiedenis

Dit document geeft instructies betreffende de bekabeling en verificatie na installatie van een StorEdge-systeem met de volgende componenten:

■ StorEdge eenfase omvormer met HD-Wave technologie en SetApp configuratie
LG Chem RESU7H/RESU10H Batterij
Energiemeter

Voor meer details en extra systeemconfiguraties, raadpleeg de StorEdge omvormer Installatiehandleiding die met de StorEdge omvormer is geleverd.

WAARSCHUWING!

Voor goede batterijprestaties moet de LG Chem-batterij aangesloten blijven op de StorEdge-interface en in de oplaadmodus zijn. Langdurig afsluiten van de batterij kan leiden tot te veel ontlading en schade aan de batterij.

Systeem Bekabelen

Uitschakelen van de Batterij

WAARSCHUWING

The LG Chem batterij moet afgesloten zijn voor het aansluiten met de bekabeling

LG Chem-batterijen zijn verkrijgbaar met een van de volgende oplaadmethoden:

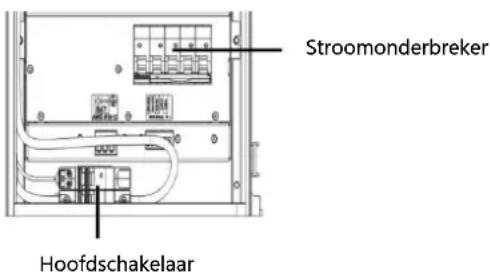

Met de hoofdschakelaar

Stroomonderbreker Hoofdschakelaar

Met de hoofdschakelaar

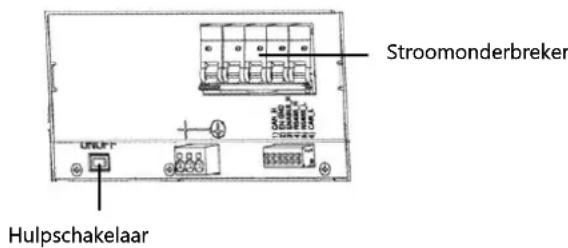

Stroomonderbreker Hulpschakelaar

→ Voor het uitschakelen van de batterij

1. Schakel de stroomonderbreker uit.
2. Schakel de hoofdschakelaar/hulpschakelaar uit.

→ Voor het inschakelen van de batterij:

1. Schakel de hoofdschakelaar/hulpschakelaar in.
2. Schakel de stroomonderbreker in.

Systeemcomponenten Aansluiten

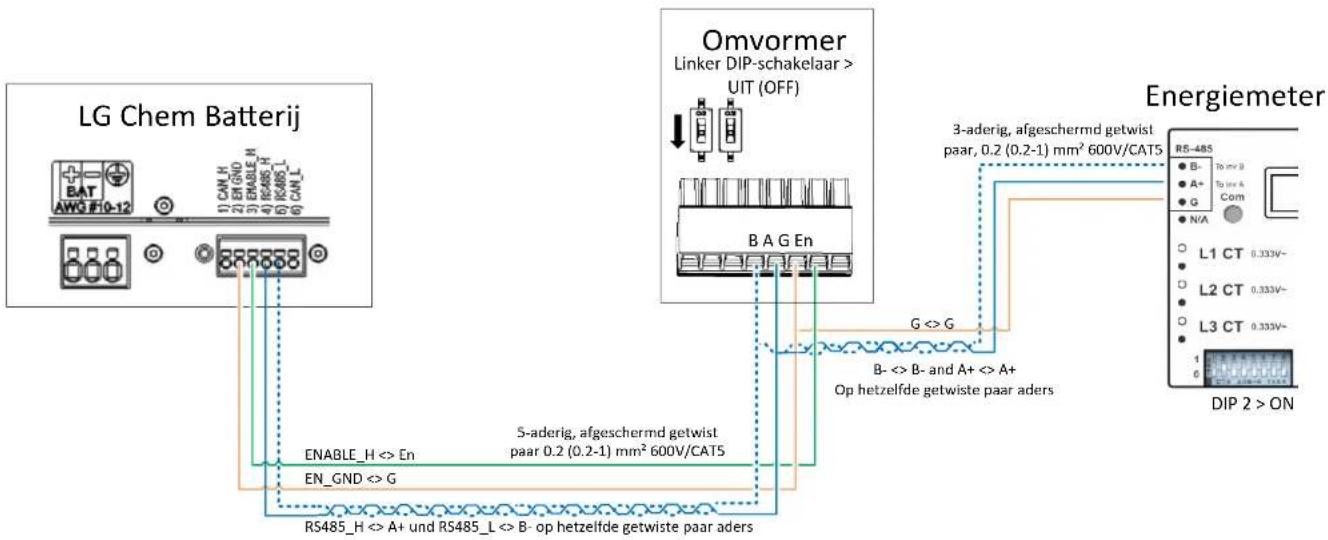

Sluit de systeemcomponenten aan zoals weergegeven in het onderstaande diagram.

Let op het volgende:

Kabeltypen

■ DIP-schakelaar installatie

Als er geen energiemeter is aangesloten, schakel dan de RS485-bus van de omvormer uit door de linker DIP-schakelaar op AAN te zetten.

    subgraph LG Chem Batterij
        F["BAT AWG F10-12"] --> G["1 CAN H 2 EN GND 3 ENABLE H 4 RS485 H 6 RS485 L 6 CAN L"]
    end

    subgraph Omvormer
        H["Linker DIP-schakelaar > UIT (OFF)"]
        I["B A G En"]
        J["G <> G"]
        K["B- <> B- and A+ <> A+ Op hetzelfde getwiste paar aders"]
    end

    subgraph Energiometer
        L["RS-485 B- To mV @ Com N/A L1 CT 0.333V~ L2 CT 0.333V~ L3 CT 0.333V~"]
        M["DIP 2 > ON"]
    end

    F --> G
    G --> H
    H --> I
    I --> J
    J --> K
    K --> L
    L --> M
    M --> N["RS485_H <> A+ und RS485_L <> B- op hetzelfde getwiste paar aders"]
    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style Energiometer fill:#ffc,stroke:#333

Verificatie en Configuratie na Installatie

Gebruik de onderstaande checklist om te controleren of het systeem correct is aangesloten en geconfigureerd.

Installatie en Bekabeling

1. Zorg ervoor dat de afstanden tussen de systeemcomponenten net zo zijn als gespecificeerd in de installatiehandleiding.
2. Maak een foto van elk van de systeemcomponenten na bekabeling en stuur deze foto's naar de SolarEdge Support.

Omvormer
StorEdge Interface
Batterij
Energiemeter

1. Zorg ervoor dat de batterijklep gesloten is.
2. Zorg ervoor dat de DIP-schakelaars van alle componenten zijn ingesteld zoals weergegeven in het aansluitschema.

3. Zorg ervoor dat alle DC-, communicatie- en AC-kabelverbindingen als volgt zijn geïnstalleerd:

4. Controleer de AC-bekabeling en de AC-stroomonderbreker op het AC-distributiepaneel.

5. Controleer de DC-ingangsspanning van de string. Er moet 1 V per optimizer in een string zijn.
   ■ Zorg ervoor dat alle componenten correct zijn geaard.
6. Controleer de DC-verbindingen van de batterij en StorEdge-interface.
7. Controleer de RS485-verbinding tussen de batterij en de omvormer.

8. Controleer de CT-, AC- en RS485-aansluitingen op de energiemeter.

9. Controleer de aansluiting op het monitoringsplatform:

10. Selecteer in SetApp de optie Inbedrijfstelling > Status.

11. Controleer of S_OK - Server Connected in het status tabblad van de omvormer (Master) verschijnt.

Batterij en Meter Configureren

1. Zet de AAN/UIT/P-schakelaar van de omvormer op UIT.
2. Open SetApp en selecteer Inbedrijfstelling > Communicatie.
3. In het Communicatie scherm, selecteer RS485-1 > Protocol > Modbus (meerdere apparaten).
4. Ga terug naar het vorige scherm en selecteer Modbus-apparaat toevoegen > Batterij. De batterij wordt automatisch geïdentificeerd.
5. Controleer de batterij-informatie door Batterij 1 > Batterij-informatie te selecteren.
6. Selecteer Modbus-apparaat Toevoegen > Meter in het RS485-1 scherm. De batterij wordt automatisch geïdentificeerd.
7. Stel de CT-waarde van de meter in volgens de CT-specificaties. Wenn der angezeigte CT-Wert (Stromwandler-nennstrom/CT-Rating) "0" beträgt, prüfen Sie bitte die Kommunikation zum Stromwandler.

8. Select Meter 1 > Meter Function > Export+Import (E+I).

9. Voer een zelftest van de batterij uit:

■ Controleer of de stroomonderbreker van de batterij is ingeschakeld.
Zet de omvormer AAN/UIT/P-schakelaar op AAN.
- Selecteer in SetApp de optie Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest van de batterij > Test uitvoeren.
■ Wacht tot alle tests zijn afgerond en controleer de resultaten in de overzichtstabel.

Als een van de tests is mislukt, raadpleeg dan de onderstaande tabel voor mogelijke oplossingen:

Test Resultaat	Oplossing
Laden is mislukt	Controleer of de stroom- en communicatiekabels tussen de accu en de omvormer correct zijn aangesloten.
Ontladen is mislukt	Controleer of de vermogens- en communicatiekabels tussen de accu en de omvormer correct zijn aangesloten.
Communicatie	Controleer of de communicatiekabels tussen de accu en de omvormer goed zijn aangesloten.
Omvormer is uitgeschakeld	Schakel de omvormer AAN/UIT/P-schakelaar in de stand ON.

Om de laatste testresultaten weer te geven:

- Selecteer Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest > Batterij Zelftest > Laatste resultaten weergeven.

Maximaliseren eigen verbruik (MSC) instellen

1. Open SetApp en selecteer Inbedrijfstelling > Stroomregeling.
2. Selecteer Energiemanager> Stroomregeling> Maximaal eigen verbruik.

Support en Contactinformatie

Als u technische vragen heeft over onze producten, neem dan contact met ons op:

Zorg ervoor dat u de volgende informatie bij de hand hebt voordat u contact opneemt:

■ Model en serienummer van het product in kwestie.
De fout die wordt aangegeven op het LCD-scherm van het product of op het monitoringsplatform of door de LED's, indien er een dergelijke indicatie is.
Informatie over de systeemconfiguratie, waaronder het type en aantal aangesloten modules en het aantal en de lengte van de strings.
- De communicatiemethode naar de server, indien de site is aangesloten.
- De softwareversie van het product zoals deze in het ID-statusscherm verschijnt.
