Tipo de producto	Inversor monofásico StorEdge con tecnología HD-Wave
Marca	SolarEdge
Modelo	SE3500HRWS00BEO4
Categoría	Panel solar
Potencia nominal	3500 W
Tensión de salida CA	Monofásico, 230 V
Frecuencia	50/60 Hz
Baterías compatibles	LG Chem RESU7H / RESU10H
Protocolo de comunicación	RS485, Modbus, SetApp
Interfaz de usuario	SetApp (aplicación móvil)
Funciones principales	Conversión DC/CA, gestión de batería, autoconsumo máximo, medidor de energía integrado
Configuración del autoconsumo	Mediante SetApp: Puesta en servicio > Control de alimentación > Gestor de energía > Autoconsumo máximo
Protección y seguridad	Disyuntor CA/CC, interruptor ON/OFF/P, conexión a tierra, parada de emergencia
Instalación	Cableado CA y CC, conexiones RS485, configuración de interruptores DIP
Mantenimiento	Verificación periódica de las conexiones y del estado de la batería
Herramientas requeridas	SetApp, multímetro, cables blindados trenzados
Temperatura de funcionamiento	-20°C a +60°C (estimación)

Preguntas frecuentes - SE3500HRWS00BEO4 SolarEdge

¿Cómo poner la batería LG Chem fuera de tensión antes del cableado?

Apague primero el disyuntor, luego el interruptor de desconexión o el interruptor de alimentación auxiliar (según el modelo). Para volver a encender, invierta el orden: encienda primero el interruptor, luego el disyuntor.

¿Cómo conectar la batería al inversor StorEdge?

Utilice cables blindados trenzados de sección 0,2-1 mm², 600V/CAT5. Conecte los pares CAN (CAN_H, CAN_L) y RS485 (RS485_H, RS485_L) según el esquema de cableado. Asegúrese de que los interruptores DIP estén configurados correctamente: DIP izquierdo en OFF para el inversor, DIP 2 en ON para el medidor.

¿Cómo configurar el medidor de energía en SetApp?

En SetApp, vaya a 'Puesta en servicio' > 'Comunicación' > 'RS485-1'. Seleccione 'Protocolo' > 'Modbus (Dispositivo múltiple)', luego 'Agregar dispositivo Modbus' > 'Medidor'. El medidor se identifica automáticamente. Configure la relación CT según las especificaciones y elija 'Exportar+Importar (E+I)' como función.

¿Cómo realizar una autocomprobación de la batería?

Asegúrese de que el disyuntor de la batería esté en ON y que el interruptor ON/OFF/P del inversor esté en ON. En SetApp, seleccione 'Puesta en servicio' > 'Mantenimiento' > 'Diagnóstico' > 'Autocomprobación' > 'Autocomprobación de batería' > 'Ejecutar prueba'. Espere a que finalicen las pruebas y verifique los resultados.

¿Qué hacer si la autocomprobación de la batería falla?

Si la prueba de carga o descarga falla, o si la comunicación falla, verifique que los cables de alimentación y comunicación entre la batería y el inversor estén correctamente conectados. Si el interruptor del inversor está apagado, colóquelo en ON.

¿Cómo activar el modo de autoconsumo máximo?

En SetApp, vaya a 'Puesta en servicio' > 'Control de alimentación' > 'Gestor de energía' > 'Control de energía' y seleccione 'Autoconsumo máximo'.

¿Qué cables se recomiendan para la conexión RS485 entre la batería y el inversor?

Utilice cables blindados trenzados de sección 0,2-1 mm², 600V/CAT5. Cada par trenzado debe usarse para las señales RS485 (A+, B-) y CAN. El blindaje debe estar conectado a tierra.

¿Cómo verificar que el inversor está conectado a la plataforma de supervisión?

En SetApp, vaya a 'Puesta en servicio' > 'Estado'. Verifique que 'S_OK - Servidor Conectado' aparezca en la sección del inversor principal.

¿Dónde encontrar el número de serie del inversor SolarEdge?

El número de serie se encuentra en la etiqueta de la caja del inversor. Generalmente tiene formato de 21 caracteres. Manténgalo a mano para contactar al soporte técnico.

¿Cómo contactar al soporte técnico de SolarEdge?

Antes de contactar al soporte, prepare los números de modelo del inversor y de los optimizadores, los números de serie, la configuración del sistema (tipo y número de módulos, longitud de las cadenas) y el método de comunicación. Visite el sitio web de SolarEdge para obtener las coordenadas locales.

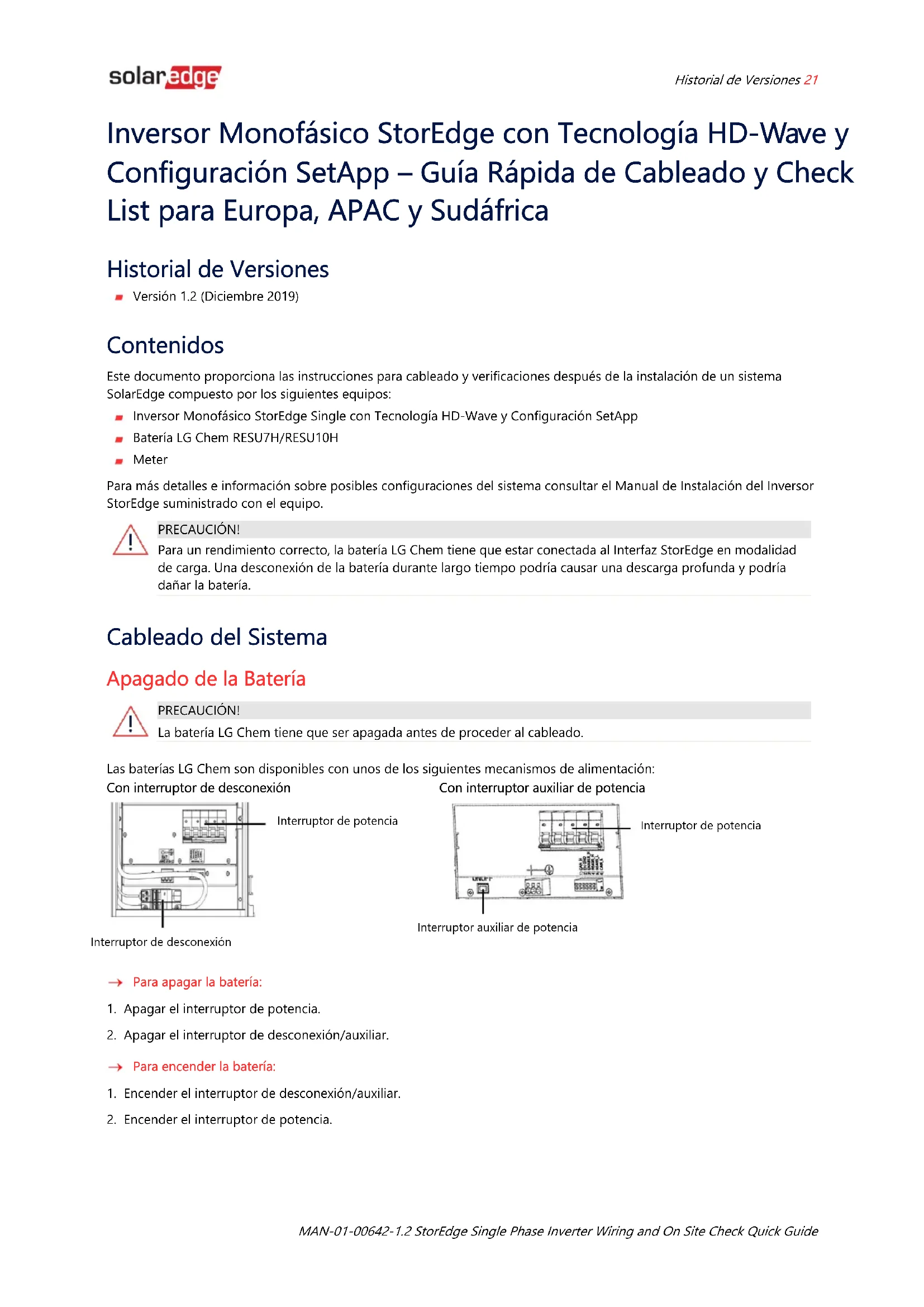

MANUAL DE USUARIO SE3500HRWS00BEO4 SolarEdge

Inversor Monofásico StorEdge con Tecnología HD-Wave y Configuración SetApp – Guía Rápida de Cableado y Check List para Europa, APAC y Sudáfrica

Historial de Versiones

■ Versión 1.2 (Diciembre 2019)

Contenidos

Este documento proporciona las instrucciones para cableado y verificaciones después de la instalación de un sistema SolarEdge compuesto por los siguientes equipos:

Inversor Monofásico StorEdge Single con Tecnología HD-Wave y Configuración SetApp
Batería LG Chem RESU7H/RESU10H
Meter

Para más detalles e información sobre posibles configuraciones del sistema consultar el Manual de Instalación del Inversor StorEdge suministrado con el equipo.

PRECAUCIÓN!

Para un rendimiento correcto, la batería LG Chem tiene que estar conectada al Interfaz StorEdge en modalidad de carga. Una desconexión de la batería durante largo tiempo podría causar una descarga profunda y podría dañar la batería.

Cableado del Sistema

Apagado de la Batería

PRECAUCIÓN!

La batería LG Chem tiene que ser apagada antes de proceder al cableado.

Las baterías LG Chem son disponibles con unos de los siguientes mecanismos de alimentación:

Con interruptor de desconexión

Interruptor de potencia
Interruptor de desconexión

Con interruptor auxiliar de potencia

Interruptor de potencia
Interruptor auxiliar de potencia

→ Para apagar la batería:

1. Apagar el interruptor de potencia.
2. Apagar el interruptor de desconexión/auxiliar.

→ Para encender la batería:

1. Encender el interruptor de desconexión/auxiliar.
2. Encender el interruptor de potencia.

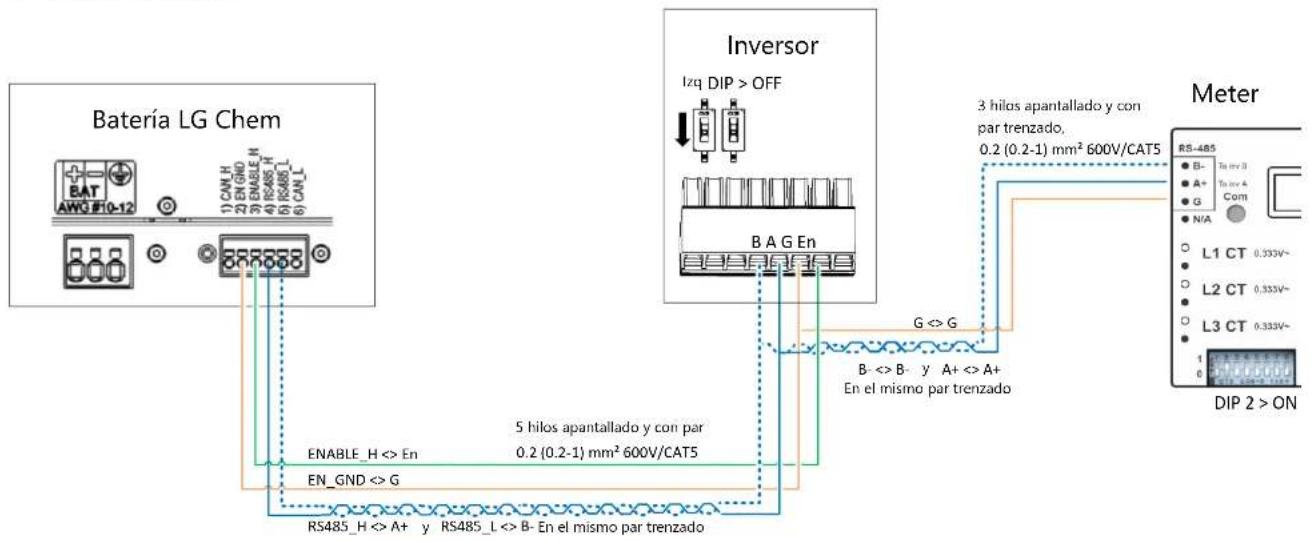

Conectar los Componentes del Sistema

Conectar los componentes del sistema como indicado en los esquemas a continuación.

Prestar especial atención a:

Tipo de cables
- Configuraciones DIP switch

Batería LG Chem Izq DIP > OFF Inversor 3 hilos apantallado y con par trenzado. 0.2 (0.2-1) mm² 600V/CAT5 B A G En G <> G B- <> B- y A+ <> A+ En el mismo par trenzado RS485_H <> A+ y RS485_L <> B- En el mismo par trenzado Mater RS-485 B- A+ G N/A L1 CT 0.335V~ L2 CT 0.335V~ L3 CT 0.335V~ DIP 2 > ON

Comprobaciones después de instalación

Utilizar el siguiente checklist para verificar que el sistema esté conectado y configurado correctamente.

Instalación y Cableado

1. Asegurarse de mantener las distancias entre los componentes indicadas en los manuales de instalación.
2. Tomar una foto de cada uno de los componentes después de cablearlos para enviarlas al equipo de Asistencia Técnica.

Inversor
Interfaz StorEdge
Batería
Meter

1. Asegurarse que la tapa de la batería esté cerrada.
2. Asegurarse que los DIP switches de todos los componentes se hayan configurado como indicado en el esquema de conexión indicado anteriormente.
3. Asegurarse que todos los cableados de las conexiones CC, de comunicación y CA se hayan realizado como indicado a continuación:

■ Comprobar el cableado CA y las protecciones CA en el cuadro de interconexión.
■ Comprobar la tensión CC de los strings. Comprobar que haya 1V per optimizador en cada string.
■ Comprobar que todos los componentes estén conectados a tierra correctamente.
■ Comprobar las conexiones CC entre la batería y el inversor.
- Verificar la conexión RS485 entre batería e inversor.
- Verificar el Calibre de los Toroidales y las conexiones CA y RS485 con el Meter.

1. Comprobar la conexión con la Plataforma de Monitorización:

En SetApp, seleccionar Puesta en Marcha > Estado
■ Comprobar que S_OK - Servidor Conectado aparezca en la sección principal.

Configurar la Batería y el Meter

1. Mover el interruptor ON/OFF/P del inversor en posición OFF (0).
2. Entrar en SetApp y seleccionar Puesta en Marcha > Comunicación.
3. Desde el apartado Comunicación, seleccionar RS485-1 > Protocolo > Modbus (Multi-Dispositivo).
4. Volver al apartado anterior y seleccionar Añadir Dispositivo Modbus > Batería. La batería se detecta automáticamente.
5. Verificar la información de la batería seleccionando Batería 1 > Información Batería.
6. En el apartado RS485-1, seleccionar Añadir Dispositivo Modbus > Meter. El Meter se detecta automáticamente.
7. Programar el CT Rating del Meter según el calibre de los toroidales empleados. Si el CT rating vuelve a 0, comprobar la comunicación con el Meter.

8. Seleccionar Meter 1 > Función Meter > Export+Import (E+I).

9. Lanzar un Auto-Test de la batería:

Asegurarse que el interruptor de potencia de la batería esté en posición ON.
■ Mover el interruptor ON/OFF/P del inversor en posición ON (I).
En SetApp, seleccionar Puesta en Marcha > Mantenimiento > Diagnósticos > Auto-Test > Auto-Test Batería > Lanzar Test.
- Esperar que se completen todas las pruebas y comprobar los resultados en la tabla de sumario. Si alguno de los test ha fallado, ver las posibles Soluciones a continuación:

Resultado Test	Solución
Carga fallida	Comprobar que los cables de comunicación y de potencia entre batería e inversor se hayan conectado correctamente.
Descarga fallida	Comprobar que los cables de comunicación y de potencia entre batería e inversor se hayan conectado correctamente.
Comunicación	Comprobar que los cables de comunicación entre batería e inversor se hayan conectado correctamente.
Interruptor del inversor off	Mover el interruptor ON/OFF/P del inversor en posición ON (I).

Para visualizar los últimos resultados:

- Seleccionar Puesta en Marcha > Mantenimiento > Diagnósticos > Auto-Test > Auto-Test Batería > Mostrar Últimos Resultados.

Configurar para Maximizar el Auto-Consumo (MSC)

1. Acceder a SetApp y seleccionar Puesta en Marcha > Control de Potencia.
2. Seleccionar Administrador de Energía > Control de Energía > Maximizar el Auto-Consumo (MSC).

Información de Asistencia Técnica

En caso de necesitar asistencia técnica no dude en contactarnos:

Antes de contactar por favor asegurarse de disponer de la siguiente información:

■ Modelo y número de serie del producto en cuestión.
- El error indicado en la pantalla LCD del producto, en la aplicación móvil, en la plataforma de monitorización o en los leds, si existe alguna de estas indicaciones.
La información de configuración del sistema, incluyendo el tipo/número de módulos conectados y el número/longitud de los strings.
- El método de comunicación con el servidor, si la planta se ha conectado al portal.
La versión firmware del producto indicada en la pantalla de estado.
