BEDIENUNGSANLEITUNG SE3500HRWS00BEO4 SolarEdge

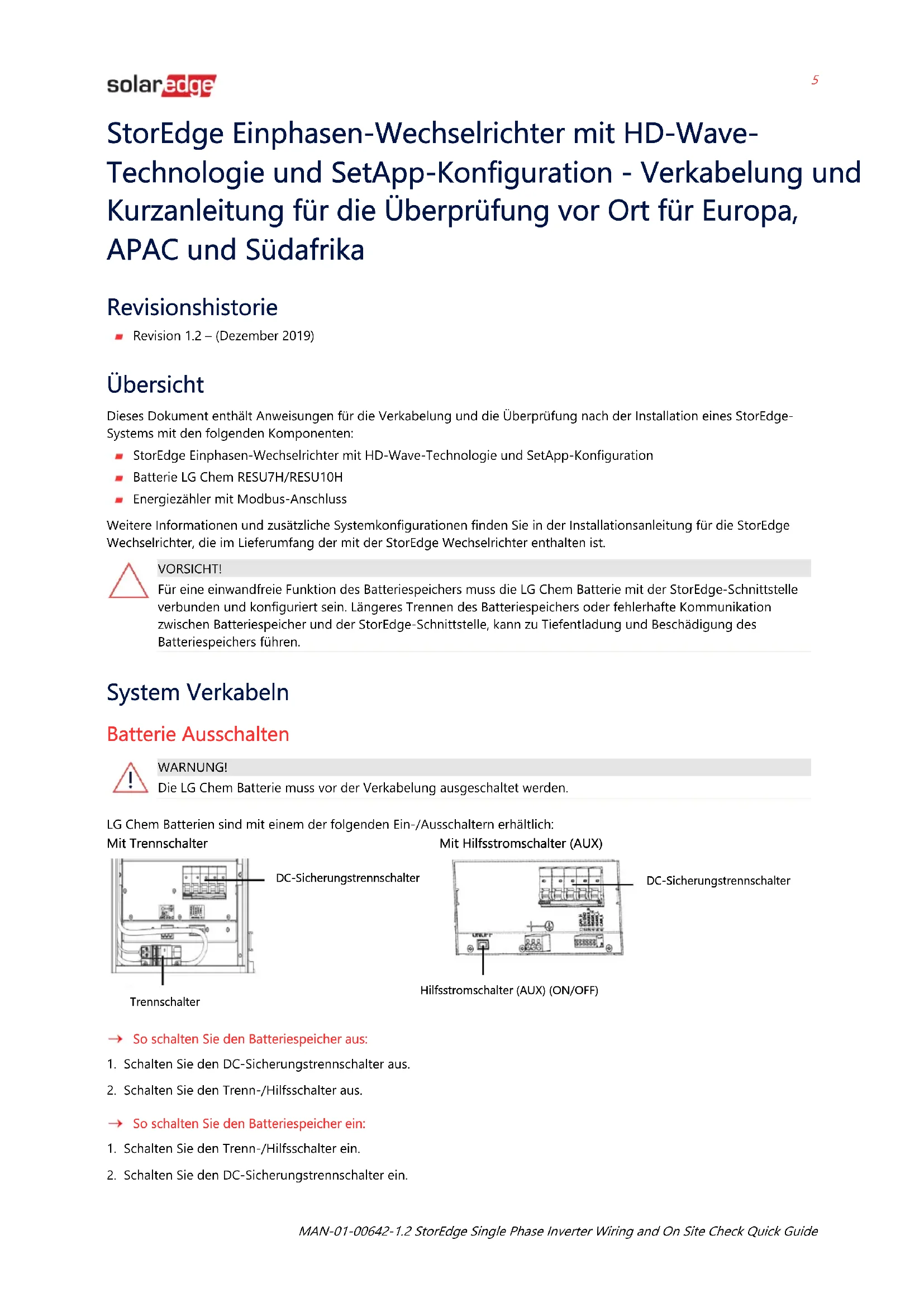

StorEdge Einphasen-Wechselrichter mit HD-Wave-Technologie und SetApp-Konfiguration - Verkabelung und Kurzanleitung für die Überprüfung vor Ort für Europa, APAC und Südafrika
Revisionshistorie
Revision 1.2 – (Dezember 2019)
Übersicht
Dieses Dokument enthält Anweisungen für die Verkabelung und die Überprüfung nach der Installation eines StorEdge-Systems mit den folgenden Komponenten:
■ StorEdge Einphasen-Wechselrichter mit HD-Wave-Technologie und SetApp-Konfiguration
Batterie LG Chem RESU7H/RESU10H
■ Energiezähler mit Modbus-Anschluss
Weitere Informationen und zusätzliche Systemkonfigurationen finden Sie in der Installationsanleitung für die StorEdge Wechselrichter, die im Lieferumfang der mit der StorEdge Wechselrichter enthalten ist.

VORSICHT!
Für eine einwandfreie Funktion des Batteriespeichers muss die LG Chem Batterie mit der StorEdge-Schnittstelle verbunden und konfiguriert sein. Längeres Trennen des Batteriespeichers oder fehlerhafte Kommunikation zwischen Batteriespeicher und der StorEdge-Schnittstelle, kann zu Tiefentladung und Beschädigung des Batteriespeichers führen.
System Verkabeln
Batterie Ausschalten

WARNUNG!
Die LG Chem Batterie muss vor der Verkabelung ausgeschaltet werden.
LG Chem Batterien sind mit einem der folgenden Ein-/Ausschaltern erhältlich:
Mit Trennschalter

Trennschalter
DC-Sicherungstrennschalter
Mit Hilfsstromschalter (AUX)

Hilfsstromschalter (AUX) (ON/OFF)
DC-Sicherungstrennschalter
→ So schalten Sie den Batteriespeicher aus:
-
Schalten Sie den DC-Sicherungstrennschalter aus.
-
Schalten Sie den Trenn-/Hilfsschalter aus.
→ So schalten Sie den Batteriespeicher ein:
-
Schalten Sie den Trenn-/Hilfsschalter ein.
-
Schalten Sie den DC-Sicherungstrennschalter ein.
Systemkomponenten anschließen

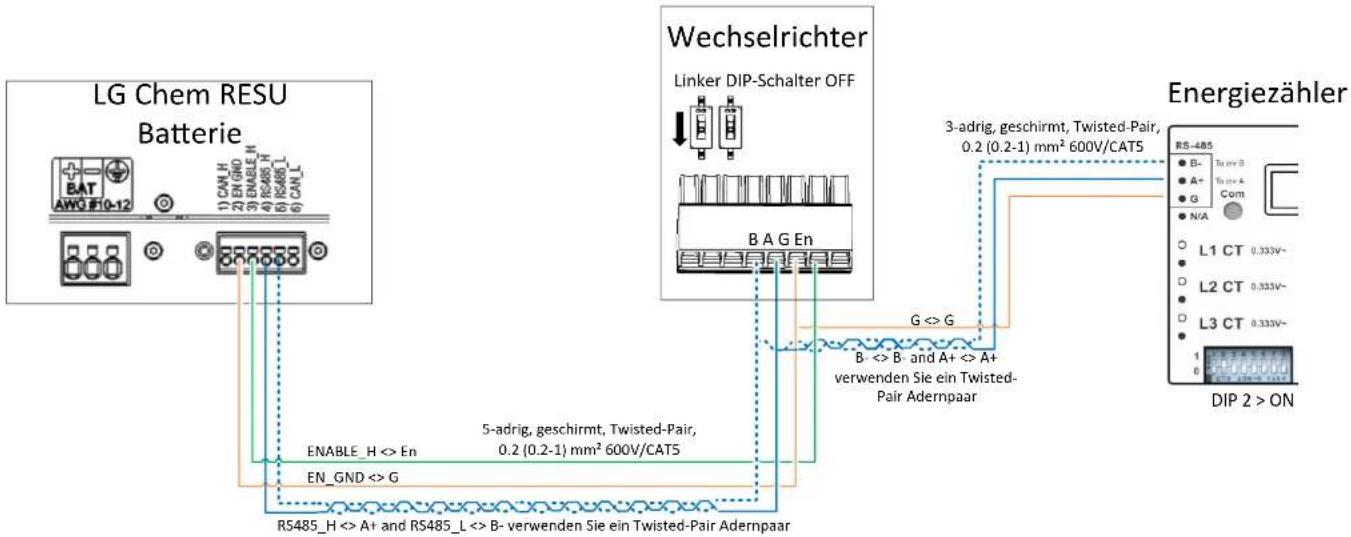

Schließen Sie die Systemkomponenten wie in der folgenden Abbildung dargestellt an.
Achten Sie darauf, dass:
Kabeltypen den Anschlussbedingungen entsprechen
■ DIP-Schalter-richtig eingestellt sind
Wenn in der Applikation kein Energiezähler angeschlossen ist, terminieren Sie den RS485-Bus im Wechselrichters, indem Sie den linken DIP-Schalter in die Position EIN schalten.
Verwenden Sie die folgende Checkliste, um sicherzustellen, dass das System ordnungsgemäß angeschlossen und konfiguriert ist.
Installation und Verkabelung
- Stellen Sie sicher, dass die Abstände zwischen den Systemkomponenten den Angaben in der Installationsanleitung entsprechen.
- Machen Sie nach Fertigstellung Installation ein Bild von jeder der Systemkomponenten und dessen Verkabelung/Anschluss. Bewahren Sie diese Bilddokumentation in der Systemdokumentation mit auf. Im Falle eines technischen Defektes kann das SolarEdge Supportteam Sie nach dieser Dokumentation fragen.
Wechselrichter
StorEdge-Schnittstelle
Batterie
Energiezähler
- Vergewissern Sie sich, dass die Abdeckungen am Batteriespeicher vollständig geschlossen sind.
- Stellen Sie sicher, dass die DIP-Schalter aller Komponenten wie im Anschlussplan dargestellt eingestellt sind.
- Vergewissern Sie sich, dass alle DC-, Kommunikations- und AC-Verkabelungsanschlüsse wie folgt ausgeführt sind:
Überprüfen Sie die AC-Verkabelung und die Leitungsschutzschalter im Stromkreisverteiler.
Überprüfen Sie die DC-Eingangsspannung des Strangs. Die SafeDC™ – Spannung sollte 1V pro Optimierer im Strang betragen.
Vergewissern Sie sich, dass alle Komponenten ordnungsgemäß in den Potentialausgleich eingebunden wurden.
Überprüfen Sie die DC-Anschlüsse an der Batterie und an der StorEdge-Schnittstelle.
Überprüfen Sie die RS485 Verbindungen/Anschlüsse zwischen Batterie und Wechselrichter.
Überprüfen Sie die Verbindungen/Anschlüsse zum/am Energiezähler: Stromwandler, AC und RS485.
- Verbindung zur Monitoring-Plattform prüfen:
■ Wählen Sie in SetApp Inbetriebnahme > Status.
Überprüfen Sie, ob S_OK - Server Verbunden im Abschnitt des Hauptwechselrichters erscheint.
Batterie und Zähler konfigurieren
- Schalten Sie den Wechselrichterschalter EIN/AUS/P auf AUS.
- Verbinden Sie den Wechselrichter mit der SetApp und wählen Sie Gerätekonfiguration starten > Kommunikation
- Wählen Sie im Kommunikations-Bildschirm RS485-1 > Protokoll (Meter Protocol) > Geräte Modbus (Multi-Device Gerät/ MLT) aus.
- Kehren Sie zum vorherigen Bildschirm zurück und wählen Sie Modbus-Gerät hinzufügen/(Add Modbus Device) > Batterie. Die Batterie wird automatisch erkannt.
- Überprüfen Sie die Batterieinformationen, indem Sie Batterie 1 > Batterie-Informationen auswählen.
- Wählen Sie im Bildschirm RS485-1 die Option Modbus-Gerät hinzufügen (Add Modbus Device) > Zähler (Meter). Der Zähler wird automatisch erkannt.
- Stellen Sie die den Stromwandler-Nennstrom (CT-Wert/CT-Rating) gemäß den CT-Wandler-Spezifikationen ein. Wenn der angezeigte CT-Wert (Stromwandler-nennstrom/CT-Rating) "0" beträgt, prüfen Sie bitte die Kommunikation zum Stromwandler.
-
Wählen Sie Zähler 1 > Zählerfunktion (Meter Function) > Einspeise- und Bezugszähler (E+I).
-
Führen Sie einen Batterie-Selbsttest durch:
Vergewissern Sie sich, dass der DC-Sicherheitstrennschalter AN ist.
■ Schalten Sie den Wechselrichter EIN/AUS/P Schalter auf EIN.
Wählen Sie in SetApp Inbetriebnahme > Wartung > Diagnose > Selbsttest > Batterie-Selbsttest > Starter Test (Run Test).
Warten Sie, bis alle Tests abgeschlossen sind, und überprüfen Sie die Ergebnisse in der Übersichtstabelle.
Wenn einer der Tests fehlgeschlagen ist, finden Sie in der folgenden Tabelle mögliche Lösungen:
| Testergebnis | Lösung |
| Beladung fehlgeschlagen | Überprüfen Sie, ob die Strom- und Kommunikationskabel zwischen Batterie und Wechselrichter richtig angeschlossen sind. |
| Entladung fehlgeschlagen | Überprüfen Sie, ob die Strom- und Kommunikationskabel zwischen Batterie und Wechselrichter richtig angeschlossen sind. |
| Kommunikation | Überprüfen Sie, ob die Kommunikationskabel zwischen Batterie und Wechselrichter richtig angeschlossen sind. |
| Wechselrichter AUS | Schalten Sie den Wechselrichter EIN/AUS/P Schalter auf EIN. |

Um die letzten Testergebnisse anzuzeigen:
Wählen Sie Inbetriebnahme > Wartung > Diagnose > Selbsttest > Batterie-Selbsttest > Letzte Ergebnisse anzeigen.
Maximalen Eigenverbrauch einstellen
- Gehen Sie zur SetApp und wählen Sie Inbetriebnahme > Leistungssteuerung.
- Wählen Sie Energiemanager > Energiekontrolle (Energy Control) > Maximaler Eigenverbrauch (MSC).


Support- und Kontaktinformationen
Wenn Sie technische Fragen zu unseren Produkten haben, kontaktieren Sie uns:

Bitte haben Sie bei der Kontaktaufnahme folgende Informationen zur Hand:
■ Modellnummern und Seriennummer der betroffenen Produkte
Der Fehler, der auf dem LCD-Bildschirm, der SetApp, in der Monitoring-Plattform oder durch die LEDs angezeigt wird, wenn eine solche Anzeige vorhanden ist.
Systemkonfigurationsinformationen, einschließlich der Art und Anzahl der angeschlossenen Module sowie der Anzahl und Länge der Stränge..
■ Die Kommunikationsmethode zum Server, wenn die Anlage verbunden ist.
■ Die Softwareversion des Produkts, wie sie im ID-Statusbildschirm angezeigt wird.
