GEBRUIKSAANWIJZING ZVEKN7XN ZANUSSI

NL Gebruiksaanwijzing 2

Oven

EN User Manual 29

Oven

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE.... 3

1.1 De veiligheid van kinderen en kwetsbare personen.... 3

1.2 Algemene veiligheid....3

2. VEILIGHEIDSVOORSCHRIFTEN......5

2.1 Installeren.... 5

2.2 Elektrische aansluiting....6

2.3 Gebruik.... 6

2.4 Onderhoud en reiniging.... 7

2.5 Binnenverlichting.... 7

2.6 Service....8

2.7 Verwijdering....8

3.1 Algemeen overzicht.... 8

3.2 Accessoires.... 9

4. BEDIENINGSPANEEL......9

4.1 Verzonken knoppen....9

4.2 Overzicht bedieningspaneel...... 9

4.3 Display....10

5. VOORAFGAAND AAN HET EERSTE GEBRUIK....10

5.1 Eerste reiniging....10

6. DAGELIJKS GEBRUIK.... 10

6.1 Instellen: Verwarmingsfuncties.....11

6.2 Verwarmingsfuncties.... 11

6.3 Notities over: Warmelucht (vochtig)....12

6.4 Instellen: Kook- En Bakassistent... 12

6.5 Kook- En Bakassistent....13

7. KLOKFUNCTIONS...... 17

7.1 Klokfuncties.... 17

7.2 Instellen: Klokfuncties......17

8. GEBRUIK VAN DE ACCESSOIRES...... 19

8.1 Accessoires plaatsen....19

9. EXTRA FUNCTIONS.... 20

9.1 Blokkering....20

9.2 Automatische uitschakeling...... 20

9.3 Koelventilator....21

10. AANWIJZINGEN EN TIPS....21

10.1 Kookadviezen.... 21

10.2 Warmelucht (vochtig)......21

10.3 Warmelucht (vochtig) – aanbevolen accessoires.... 22

10.4 Kooktafels voor testinstituten.....22

11. ONDERHOUD EN REINIGING.... 23

11.1 Opmerkingen over de reiniging....23

11.2 Hoe te verwijderen: Inschuifrails/....23

11.3 Hoe te vervangen: Lamp...... 24

12.1 Wat te doen als....25

12.2 Service-informatie....26

13. ENERGIEZUINIGHEID......26

13.1 Productinformatie en productinformatieblad.... 26

13.2 Energiebesparing....27

14. MENUSTRUCTUUR....27

14.1 Menu....27

15. MILIEUBESCHERMING.... 28

1. ⚠VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 De veiligheid van kinderen en kwetsbare personen

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

- Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen..

- Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.

- WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.

- Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

- Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

- Dit apparaat is uitsluitend bestemd om mee te koken.

• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.
• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.
• Alleen een erkende installatietechnicus mag dit apparaat installeren en de kabel vervangen.
• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.
• Trek de stekker van het apparaat uit het stopcontact voordat u welke soort onderhoud dan ook gaat uitvoeren.
• Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen.
• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.
• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Zorg ervoor dat je de verwarmingselementen of het oppervlak van de apparaatruimte niet aanraakt.
• Gebruik altijd ovenhandschoenen om accessoires of ovenschalen te verwijderen of erin te plaatsen.

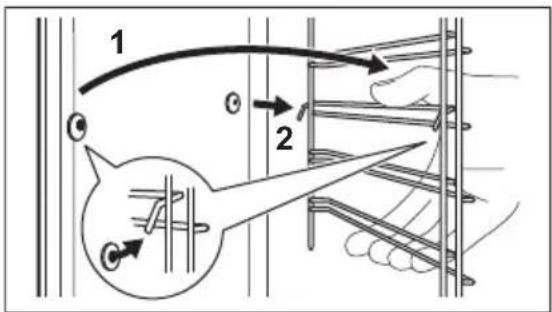

• Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Plaats de inschuifrails in omgekeerde volgorde.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken. Deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installeren

WAARSCHUWING!

Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Trek het apparaat nooit aan de handgreep van zijn plaats.
• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.
• Houd de minimumafstand naar andere apparaten en units in acht.
• Controleer, voordat je het apparaat monteert, of de ovendeur onbelemmerd opent.
• Het apparaat is uitgerust met een elektrisch koelsysteem. Het moet worden gebruikt met de elektrische voeding.
• De inbouwunit moet voldoen aan de stabiliteitsvereisten van DIN 68930.

Minimumhoogte kast (Minimumhoogte kast onder werkblad)	444 (460) mm
Kastbreedte 560 mm
Kastdiepte 550 (550) mm
Hoogte van de voorkant van het apparaat 455 mm
Hoogte van de achterkant van het apparaat 440 mm
Breedte van de voorkant van het apparaat 595 mm
Breedte van de achterkant van het apparaat 559 mm
Diepte van het apparaat 567 mm
Ingebouwde diepte van het apparaat 546 mm
Diepte met open deur 882 mm
Minimumgrootte ventilatieopening. Opening ge-plaatst aan de onderkant van de achterzijde	560x20 mm
Lengte netvoedingskabel. Kabel wordt in de rech-terhoek van de achterzijde geplaatst	1500 mm

Bevestigingsschroeven 3.5x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.
• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.
• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
• Dit apparaat wordt geleverd met een stekker en een netsnoer.

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• De specificatie van dit apparaat niet wijzigen.
• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.
• Laat het apparaat tijdens de werking niet onbeheerd achter.
• Schakel het apparaat na elk gebruik uit.
• Wees voorzichtig met het openen van de deur van het apparaat wanneer het apparaat in werking is. Er kan hete lucht vrijkomen.
• Gebruik het apparaat niet met natte handen of als het contact maakt met water.
• Oefen geen druk uit op de open deur.
• Gebruik het apparaat niet als werkblad of als opslagoppervlak.

• Open de deur van het apparaat voorzichtig. Het gebruik van ingrediënten met alcohol kan een mengsel van alcohol en lucht veroorzaken.

• Laat geen vonken of open vlammen in contact met het apparaat komen wanneer u de deur opent.

• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

- Om schade of verkleuring van het email te voorkomen:

• plaats ovenschalen of andere voorwerpen niet rechtstreeks op de bodem van het apparaat.
• leg geen aluminiumfolie op de bodem van de ruimte in het apparaat.
• plaats geen water direct in het hete apparaat.
• bewaar geen vochtige gerechten en voedsel in het apparaat nadat u klaar bent met koken.

• wees voorzichtig bij het verwijderen of bevestigen van accessoires.

• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

• Gebruik een diepe pan voor vochtige taarten. Vruchtensappen veroorzaken vlekken die permanent kunnen zijn.
• Kook altijd met de deur van het apparaat gesloten.
• Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel, brand en schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.
• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.
• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!
• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Binnenverlichting

WAARSCHUWING!

Gevaar voor elektrische schokken.

- Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke

omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

• Dit product bevat een lichtbron van energie-efficiëntieklasse G.
• Gebruik alleen lampjes met dezelfde specificaties.

2.6 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik alleen originele reserveonderdelen.

2.7 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
• Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten.

3. BESCHRIJVING VAN HET PRODUCT

3.1 Algemeen overzicht

1 43 65 7 8 9 10 11 ① ② ③ ④ 10

Bedieningspaneel
Knop voor verwarmingsfuncties
Aan-uitlampje/symbool
Display
Bedieningsknop
Temperatuurindicator/symbool
Verwarmingselement
Lamp
Ventilator
Inschuifrails, verwijderbaar
Inzetniveaus

3.2 Accessoires

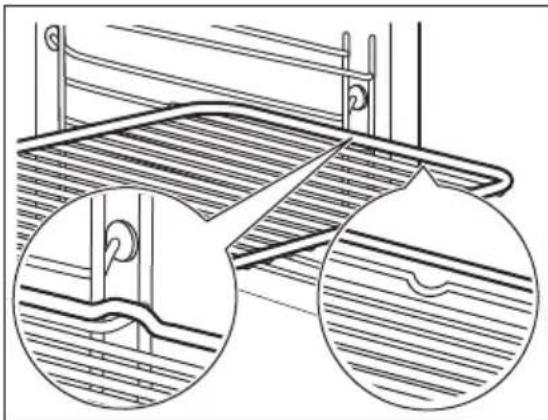

Bakrooster

Voor kookgerei, bak- en braadvormen.

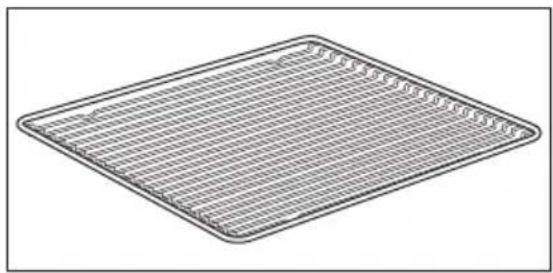

Bakplaat

Voor gebak en koekjes.

4.1 Verzonken knoppen

Om het apparaat te bedienen, moet u de bedieningsknop indrukken. De knop komt dan naar buiten.

4.2 Overzicht bedieningspaneel

[TXYH]				OK
Timer	Snel op-warmen	Bin-nen-ver-lich-ting	Blokkering	Instelling bevestigen	Druk op	Draai aan de knop
Selecteer een verwarmingsfunctie om het apparaat in te schakelen.
Draai de knop voor de verwarmingsfuncties naar de uit-stand om het apparaat uit te schakelen.

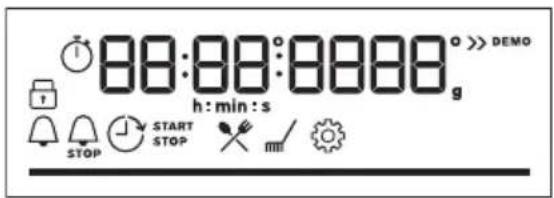

4.3 Display

Display met toetsfuncties.

Indicatielampjes op de display

Basisindicatoren
[0278]Blokkering	Kook- En Bakassis- tent	Instellingen	[7034]Snel opwarmen
Indicatielampjes timer
Kookwekker	STOPEindtijd	Uitsteltijd		Uptimer
Voortgangsbalk – voor temperatuur of tijd. De balk is volledig rood wanneer de oven de ingestelde temperatuur bereikt.

5. VOORAFGAAND AAN HET EERSTE GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

5.1 Eerste reiniging

Reinig vóór het eerste gebruik het lege apparaat en stel de tijd in:
			00:00Stel de tijd in. Druk op

Raadpleeg de hoofdstukken Veiligheid.

6.1 Instellen: Verwarmingsfuncties

Stap 1 Draai	aan de knop van de verwarmingsfuncties om een verwarmingsfunctie te selecteren.
Stap 2 Draai	aan de regelknop om de temperatuur in te stellen.
– houd ingedrukt om de functie in te schakelen: Snel opwarmen. Deze functie is beschikbaar voor sommige ovenfuncties.

6.2 Verwarmingsfuncties

Verwarmingsfunc-tie	Toepassing
Hetelucht	Bakken op maximaal twee rekstanden tegelijkertijd en voedsel drogen. Stel de temperatuur 20 - 40 °C lager in dan voor Boven + onderwarmte.
Boven + onder-warmte	Voor het bakken en roosteren op één ovenniveau.
Bevroren gerechten	Om kant-en-klaar-gerechten (bijv. patat, aardappelpartjes of loempia's) krokant te maken.
Pizza-functie	Voor het bakken van pizza. Voor intensieve bruining en een krokante bodem.
Onderwarmte	Voor het bakken van taarten met een krokante bodem en het bewaren van voedsel.
Ontdooien	Om voedsel te ontdooien (groenten en fruit). De ontdooitijd is afhankelijk van de hoeveelheid ingevroren voedsel en de grootte daarvan.
Warmelucht (voch-tig)	Deze functie is ontworpen om tijdens de bereiding energie te besparen. Bij het gebruik van deze functie kan de temperatuur in de ruimte verschil-len van de ingestelde temperatuur. De restwarmte wordt gebruikt. Het ver-warmingsvermogen kan worden verminderd. Raadpleeg voor meer infor-matie het hoofdstuk "Dagelijks gebruik", opmerkingen op: Warmelucht (vochtig).
Grillen	Om dunne stukken voedsel te grillen en brood te roosteren.
Circulatiegrill	Voor het braden van grote stukken vlees of gevogelte met bot op één ni-veau. Voor gratineren en bruinen.
Menu	Om het menu te openen: Kook- En Bakassistent, Reinigen, Instellingen.

6.3 Notities over: Warmelucht (vochtig)

Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesignvereisten (overeenkomstig EU 65/2014 en EU 66/2014). Testen in overeenstemming met: IEC/EN 60350-1

De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie.

Bij gebruik van deze functie gaat de verlichting na 30 seconden automatisch uit.

Zie voor bereidingsinstructies het hoofdstuk 'Aanwijzingen en tips', Warmelucht (vochtig). Kijk voor algemene aanbevelingen voor energiebesparing in het hoofdstuk 'Energie-efficiëntie', Energiebesparing.

6.4 Instellen: Kook- En Bakassistent

Elk gerecht in dit submenu heeft een aanbevolen verwarmingsfunctie en temperatuur. Gebruik de functie om snel een gerecht met standaardinstellingen te bereiden. Je kunt ook de tijd en de temperatuur tijdens het koken aanpassen.

Voor sommige gerechten kun je ook koken met:

• Per gewicht

Stap 1 Stap 2 Stap 3 Stap 4

Open het menu. Selecteer Kook- En Bakassistent. Druk op OK.		Selecteer de schaal. Druk op OK	Plaats de schaal in de oven. Instelling bevestigen.

6.5 Kook- En Bakassistent

Legenda
	Per gewicht beschikbaar.
	Lagerniveau.

Het display toont P en een nummer van het gerecht dat u in de tabel kunt controleren. Als de functie is afgelopen, controleert u of het voedsel klaar is.

	Gerecht Gewicht Schapniveau/accessoire
[24X6]	Biefstuk, rauw	1 - 1.5 kg; 4 - 5 cm dikke stuk-ken	1; bakplaatBak het vlees een paar minuten in een hete pan.Plaats in het apparaat.
[80SH]	Biefstuk: medi-um
	Biefstuk, gaar
	Biefstuk, medi-um	180 - 220 g per stuk; 3 cm dik-ke plakken	braadschaal op bakroosterBak het vlees een paar minuten in een hete pan.Plaats in het apparaat.
[5726]	Rundvlees ge-roosterd/ gestoofd (prime rib, bovenste ron-de, dikke flank)	1.5 - 2 kg	braadschaal op bakrooster
6	Biefstuk, rauw (langzaam koken)	1 - 1.5 kg; 4 - 5 cm dikke stuk-ken	1; bakplaatGebruik je favoriete kruiden of gewoon zout en vers gemalen peper. Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
7	Biefstuk, medi-um (langzaam ko-ken)
8	Biefstuk, gaar (langzaam koken)
9	Filet, rauw (lang-zaam koken)	0,5 - 1,5 kg; 5 - 6 cm dikke stukken	1; bakplaatGebruik je favoriete kruiden of gewoon zout en vers gemalen peper. Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
10	Filet, gemiddeld (lage temperatuur garen)
11	Filet, gereed (la-ge temperatuur garen)
12	Geroosterd kalfs-vlees (bijv. schou-der)	0.8 - 1.5 kg; 4 cm dikke stuk-ken	braadschaal op bakroosterBak het vlees een paar minuten in een hete pan.Vloeistof toevoegen. Plaats in het apparaat.
13	Geroosterde var-kenshals of schouder	1.5 - 2 kg	braadschaal op bakroosterDraai halverwege de bereidingstijd het vlees om.
14	Aangetrokken varkensvlees (la-ge temperatuur garen)	1.5 - 2 kg	1; bakplaatGebruik je favoriete kruiden. Draai het vlees na halverwege de bereidingstijd, om een gelijkmati-ge bruining te krijgen.
15	Lende, vers 1 - 1.5	kg; 5 - 6 cm dikke stuk-ken	1; braadschaal op bakroosterGebruik je favoriete kruiden.
16	Spare ribs 2 - 3 kg;	ge-bruik rauwe, 2 - 3 cm dunne spare ribs	2; diepe panVoeg vloeistof toe om de bodem van een schaal te bedekken. Draai halverwege de bereidingstijd het vlees om.
17	Lambeen metbotten	1.5 - 2 kg; 7 - 9cm dikke stuk-ken	1; braadschaal opbakplaatBak het vlees een paar minuten in een hete pan.Vloeistof toevoegen. Draai halverwege de berei-dingstijd het vlees om.
18	Hele kip 1 - 1.5 kg;vers		2; casserole dish opbakplaatGebruik je favoriete kruiden. Draai de kip halver-wege de bereidingstijd om voor een gelijkmatige bruining.
19	Halve kip 0.5 - 0.8 kg		2; bakplaatGebruik je favoriete kruiden.
20	Kippenborst 180 - 200 g perstuk		stoofschotel opbakroosterGebruik je favoriete kruiden. Bak het vlees eenpaar minuten in een hete pan.
21	Kippenpoten,vers	250 - 400 g	2; bakplaatAls u eerst kippenpoten hebt gemarineerd, steldan een lagere temperatuur in en kook ze lan-ger.
22	Hele eend 1.5 - 2.5 kg		braadschaal opbakroosterGebruik je favoriete kruiden. Leg het vlees op de braadschaal. Draai halverwege de bereidingstijdde eend om.
23	Gans, borststuk 1kg		braadschaal opbakroosterGebruik je favoriete kruiden. Draai halverwegede bereidingstijd de gans om.
24	Vleesbrood 1 kg		1; bakroosterGebruik je favoriete kruiden.
25	Hele vis, gegrild 0.5 - 1 kg pervis		1; bakplaatVul de vis met boter en gebruik je favoriete krui-den en specerijen.
26	Visfilet -		stoofschotel opbakroosterGebruik je favoriete kruiden.
	Cheesecake -		1; springvorm van 28 cm op bakrooster
	Appelcake -		2; bakplaat
[03DS]	Appeltaart -		1; taartvorm op bakrooster
[CZTB]	Appeltaart -		1; 2 cm taartvorm op bakrooster
	Brownies 2 kg van deeg		2; diepe pan
[BYTC]	Chocolade muffins	-	2 muffinbakplaat op bakrooster
[04BW]	Broodcake -		1; broodvorm op bakrooster
[73SZ]	Gebakken aard-appelen	1 kg	1; bakplaatLeg de gesneden aardappelen met huid op de bakplaat.
35	Aardappelpartjes 1 kg		2; bakplaat bedekt met bakpapierGebruik je favoriete kruiden. Snijd aardappelen in stukken.
[7BHX]	Gegrilde ge-mengde groen-ten	1 - 1.5 kg	2; bakplaat bedekt met bakpapierGebruik je favoriete kruiden. Snijd de groenten in stukken.
[ATKC]	Kroketten, bevro-ren	0.5 kg	2; bakplaat
[4XZY]	Patat, bevoren 0.75 kg		2; bakplaat
[CTED]	Vlees-/groentela-sagne met droge noedelplaten	1 - 1.5 kg	2 stoofschotel op bakrooster
[24XT]	Aardappelgratin (ruwe aardappe-len)	1 - 1.5 kg	1 stoofschotel op bakroosterDraai het gerecht na de helft van de bereidings-tijd.
41	Verse pizza, dun	-	1; bakplaat bedekt met bakpapier
42	Verse pizza, dik	-	1; bakplaat bedekt met bakpapier
43	Quiche -		1; bakblik op bakrooster
44	Stokbrood / cia-batta / witbrood	0.8 kg	1; bakplaat bedekt met bakpapierMeer tijd nodig voor witbrood.
45	Volledig graan / rogge / bruin brood volledig graan in brood-pan	1 kg	1; bakplaat bedekt met bakpapier / bak-rooster

7. KLOKFUNCTIES

7.1 Klokfuncties

Klokfunctie Toepassing
Kookwekker	Wanneer de tijd is verstreken, klinkt er een geluidssignaal.
[44W0]Kooktijd	Wanneer de timer stopt, klinkt het signaal en stopt de verwarmings-functie.
Uitsteltijd	Om het begin en/of het einde van het koken uit te stellen.
[56J2]Uptimer	Maximum is 23 uur 59 min. Deze functie heeft geen invloed op de werking van de oven.Om de Uptimer in en uit te schakelen, selecteer: Menu, Instellingen.

7.2 Instellen: Klokfuncties

Instellen: Dagtijd
Stap 1 Stap 2 Stap 3
Om de tijd van de dag te wijzigen, opent u het menu en selecteert u Instellingen, Dag- tijd.	Stel de klok in.	Druk op: OK

Instellen: Kookwekker
Stap 1	Op het dis-play ver-schijnt:0:00	Stap 2 Stap 3
Druk op: ⏻		Stel de Kookwekker in	Druk op: OK
i De timer begint onmiddellijk af te tellen.

Instellen: Kooktijd
Stap 1 Stap 2		Op het display verschijnt:0:00[AAC7]	Stap 3 Stap 4
Kies een verwarmingsfunctie en stel de temperatuur in.	Druk herhaalde-		Stel de bereidingstijd in.	Druk op:OK
i De timer begint onmiddellijk af te tellen.
Instellen: Uitsteltijd
Stap 1 Stap 2		Het display toont: de dag- tijdSTAR- TEN	Stap 3 Stap 4		Op het display ver- schijnt: STOP	Stap 5 Stap 6
Selecteer de verwar- mings- functie.	Druk her- haaldelijk:		Stel de starttijd in.	Druk op: OK.		Stel de eindtijd in.	Druk op: OK.
i De timer begint af te tellen op een ingestelde starttijd.

Raadpleeg de hoofdstukken Veiligheid.

8.1 Accessoires plaatsen

Een kleine inkeping bovenaan verhoogt de veiligheid. De inkepingen zijn ook anti-kantelmechanismen. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdt.

Bakrooster:

Plaats het rooster tussen de geleidestangen van de roostersteun en zorg ervoor dat de pootjes omlaag staan.

Schuif de plaat tussen de geleidestangen van de inschuifrail.

Deze functie voorkomt dat de functie van het apparaat per ongeluk wordt gewijzigd.

Schakel het in als het apparaat werkt – de ingestelde bereiding gaat door, het bedieningspaneel wordt vergrendeld.

Schakel het in als het apparaat is uitgeschakeld – het kan niet worden ingeschakeld, het bedie- ningspaneel is vergrendeld.

- houd ingedrukt om de functie in te schakelen. een geluidssignaal.

- houd ingedrukt om het uit te schakelen.

3 x knippert wanneer de vergrendeling wordt ingeschakeld.

9.2 Automatische uitschakeling

Om veiligheidsredenen schakelt de oven na bepaalde tijd uit als er een ovenfunctie in werking is en u geen instellingen wijzigt.

30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - maximaal 3

De automatische uitschakeling werkt niet met de functies: Binnenverlichting, Uitsteltijd.

9.3 Koelventilator

Als het apparaat in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Als je het apparaat uitschakelt, kan de koelventilator blijven werken totdat het apparaat is afgekoeld.

10. AANWIJZINGEN EN TIPS

10.1 Kookadviezen

i

De temperatuur en kooktijden in de tabellen zijn slechts als richtlijn bedoeld. Ze zijn afhankelijk van het recept, de kwaliteit en de kwantiteit van de gebruikte ingrediënten.

Je apparaat kan anders bakken of roosteren dan het apparaat dat je tot nu toe gebruikt hebt. De onderstaande hints tonen aanbevolen instellingen voor temperatuur, kooktijd en rekstand voor specifieke soorten voedsel.

Als u voor een speciaal recept de instelling niet kunt vinden, zoek dan naar een soortgelijk recept.

10.2 Warmelucht (vochtig)

Gebruik de eerste rekstand.

(°C) (min)

	(°C) (min)
Pastaggratin 200 - 220 45 - 60
Aardappelgratin 180 - 200 70 - 85
Moussaka 180 - 200 75 - 90
Lasagne 180 - 200 70 - 90
Cannelloni 180 - 200 65 - 80
Broodpudding 190 - 200 55 - 70
Rijstpudding 180 - 200 55 - 70
Gebruik de eerste rekstand.
	(°C) (min)
Appeltaart, gemaakt van zacht ca- kedeeg (ronde taartvorm)	160 - 170 70 - 80
Witbrood 200 - 210 55 - 70

10.3 Warmelucht (vochtig) – aanbevolen accessoires

Gebruik de donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies.

Pizza pan	Ovenschaal	Ovenvormp-jes	Blik voor flanbodem
Donker, niet-reflecte-rendDiameter van 28 cm	Donker, niet-reflecterendDiameter van 26 cm	Keramiek8 cm diameter,5 cm hoog	Donker, niet-reflecte-rendDiameter van 28 cm

10.4 Kooktafels voor testinstituten

Informatie voor testinstituten

Tests volgens IEC 60350-1.

Gebruik de functie: Grillen.

Gebruik de derde rekstand.

Verwarm de lege oven voor.

Grill met de maximale temperatuurinstelling.

	min
	1e kant 2e kant
Hamburgers 9 - 13 8 - 10
Toast 2.5 - 3.5 2.5 - 3.5

11. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

11.1 Opmerkingen over de reiniging

Reinigings- middelen

Dagelijks ge- bruik

Accessoires

Reinig de voorkant van het apparaat uitsluitend met een microvezeldoek met warm water en een mild reinigingsmiddel.

Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.

Reinig vlekken met een mild reinigingsmiddel.

Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten kunnen brand veroorzaken.

Bewaar het voedsel niet langer dan 20 minuten in het apparaat. Droog de ruimte na elk gebruik uitsluitend met een microvezeldoek.

Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik alleen een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in een afwasmachine reinigen.

Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voorwerpen.

11.2 Hoe te verwijderen: Inschuifrails/

Verwijder de inschuifrails om de oven te reinigen.

Stap 1 Schakel de oven uit en wacht totdat deze is afgekoeld.
Stap 2 Trek de inschuifrail bij de voor-kant uit de zijwand.
Stap 3 Trek de geleider bij de achter-kant uit de zijwand en verwijder het.
Stap 4 Plaats de inschuifrails in omge-keerde volgorde.

11.3 Hoe te vervangen: Lamp

WAARSCHUWING!

Gevaar voor elektrische schokken.

Het lampje kan heet zijn.

Voordat u de lamp vervangt:
Stap 1 Stap 2 Stap	3
Schakel de oven uit. Wacht tot de oven afgekoeld is.	Trek de oven uit het stopcontact.	Plaats een doek op de bodem van de holte.

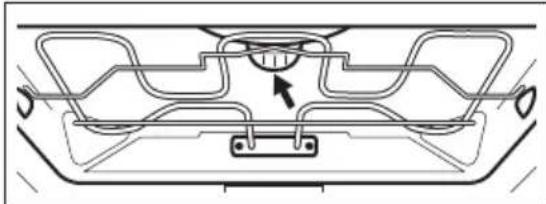

Bovenlamp

Stap 1 Draai de glazen afdekking om die te verwijderen.
Stap 2 Reinig de glasafdekking.
Stap 3 Vervang de lamp door een geschikte 300 °C hittebestendige lamp.
Stap 4 Installeer het glazen deksel.

Raadpleeg de hoofdstukken Veiligheid.

12.1 Wat te doen als...

Neem in alle gevallen die niet in deze tabel zijn opgenomen contact op met een erkend servicecentrum.

Het apparaat gaat niet aan of warmt niet op
Probleem Controleer of de volgende zaken van toe-passing zijn...
U kunt het apparaat niet inschakelen of gebruiken.	Het apparaat is op de juiste manier op een elektrische toevoer aangesloten.
Het apparaat warmt niet op. De automatische uitschakeling is gedeactiveerd.
Het apparaat warmt niet op. De zekering is niet doorgeslagen.
Het apparaat warmt niet op. Het slot is uitgeschakeld.

Onderdelen
Probleem Controleer of de volgende zaken van toe-passing zijn...
De lamp is uit. Warmelucht (vochtig) - wordt ingeschakeld.
De verlichting werkt niet. De lamp is opgebrand.

Foutcodes

Op het display verschijnt... Controleer of de volgende zaken van toe-passing zijn...

00:00 Er was een stroomstoring. Stel het tijdstip van de dag in.

Foutcodes

Als het display een foutcode weergeeft die niet in deze tabel staat, schakelt u de zekering van het huis uit en weer in om de oven opnieuw te starten. Als de foutcode opnieuw optreedt, neemt u contact op met een erkend servicecentrum.

12.2 Service-informatie

Als je niet zelf het probleem kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling.

De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje bevindt zich op het voorframe van de apparaatruimte. Verwijder het typeplaatje niet uit de apparaatruimte.

Wij raden je aan om de gegevens hier te noteren:
Model (MOD.)
Productnummer (PNC)
Serienummer (S.N.)

13. ENERGIEZUINIGHEID

13.1 Productinformatie en productinformatieblad

Naam leverancier Zanussi
Modelnummer ZVEKN7XN 944004989
Energie-efficiëntie-index 80.8
Energie-efficiëntieklasse A+
Energieverbruik met een standaard belading, conventio-nele modus	0.89 kWh/cyclus
Energieverbruik met een standaard belasting, hetelucht-modus	0.59 kWh/cyclus
Aantal holtes 1
Warmtebron Elektriciteit
Volume 43 l
Soort oven Inbouwoven
Massa 30.5 kg

IEC/EN 60350-1 - Huishoudelijke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor het meten van prestaties.

13.2 Energiebesparing

Dit apparaat heeft functies die u helpen energie te besparen tijdens het dagelijks koken.

Zorg ervoor dat de deur van het apparaat gesloten is als het apparaat in werking is. Open de deur van het apparaat niet te vaak tijdens het koken. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit.

Gebruik metalen kookgerei om meer energie te besparen.

Verwarm het apparaat niet voor alvorens te koken als dat niet hoeft.

Houd onderbrekingen tussen het bakken zo kort mogelijk als je een aantal gerechten tegelijkertijd bereidt.

Koken met hete lucht

Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen.

Restwarmte

De ventilator en lamp blijven werken. Wanneer je de oven uitschakelt, geeft het display de restwarmte aan. U kunt die warmte gebruiken om het eten warm te houden.

Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte binnen in het apparaat zal blijven koken.

Je kunt de restwarmte gebruiken om andere maaltijden op te warmen.

Eten warm houden

Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden. Het indicatielampje van de restwarmte of temperatuur verschijnt op het display.

Koken met de verlichting uitgeschakeld

Schakel de verlichting tijdens het koken uit. Doe het aan als je het nodig hebt.

Warmelucht (vochtig)

Functie is ontworpen om tijdens de bereiding energie te besparen.

Als je deze functie gebruikt, gaat de verlichting na 30 sec. automatisch uit. Je kunt de verlichting weer inschakelen, maar deze handeling vermindert de verwachte energiebesparingen.

14. MENUSTRUCTUUR

14.1 Menu

Stap 1 Stap	2 Stap 3 Stap 4 Stap	5
≡ - selecteer om de Menu.	Selecteer de op-tie in de Menu structuur en druk op OK	Selecteer de in-stelling.	OK - druk op om de instelling te bevestigen.	Pas de waarde aan en druk op OK.
Draai de knop voor de verwarmingsfuncties naar de uit-stand om Menu af te sluiten.

Menu-structuur te betreden
Kook- En Bakassistent ✗	Instellingen ⚙️

Instellingen
01 Dagtijd Wijzigen 02 Helderheid display 1 - 5
03 Toetstonen 1 - Piep		2 - Klik3 - Geluid uit	04 Geluidsvolume 1 - 4
05 Uptimer Aan/uit 06 Binnenverlichting Aan/uit
07 Snel opwarmen Aan/uit 08 Demofunctie Activieringsco-					de: 2468
09 Softwareversie Controleren 10 Terug naar fabrieks-				instellingen	Ja / Nee

15. MILIEUBESCHERMING

Recycleer de materialen met het symbool Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
