GEBRUIKSAANWIJZING ZOHKA7KN ZANUSSI

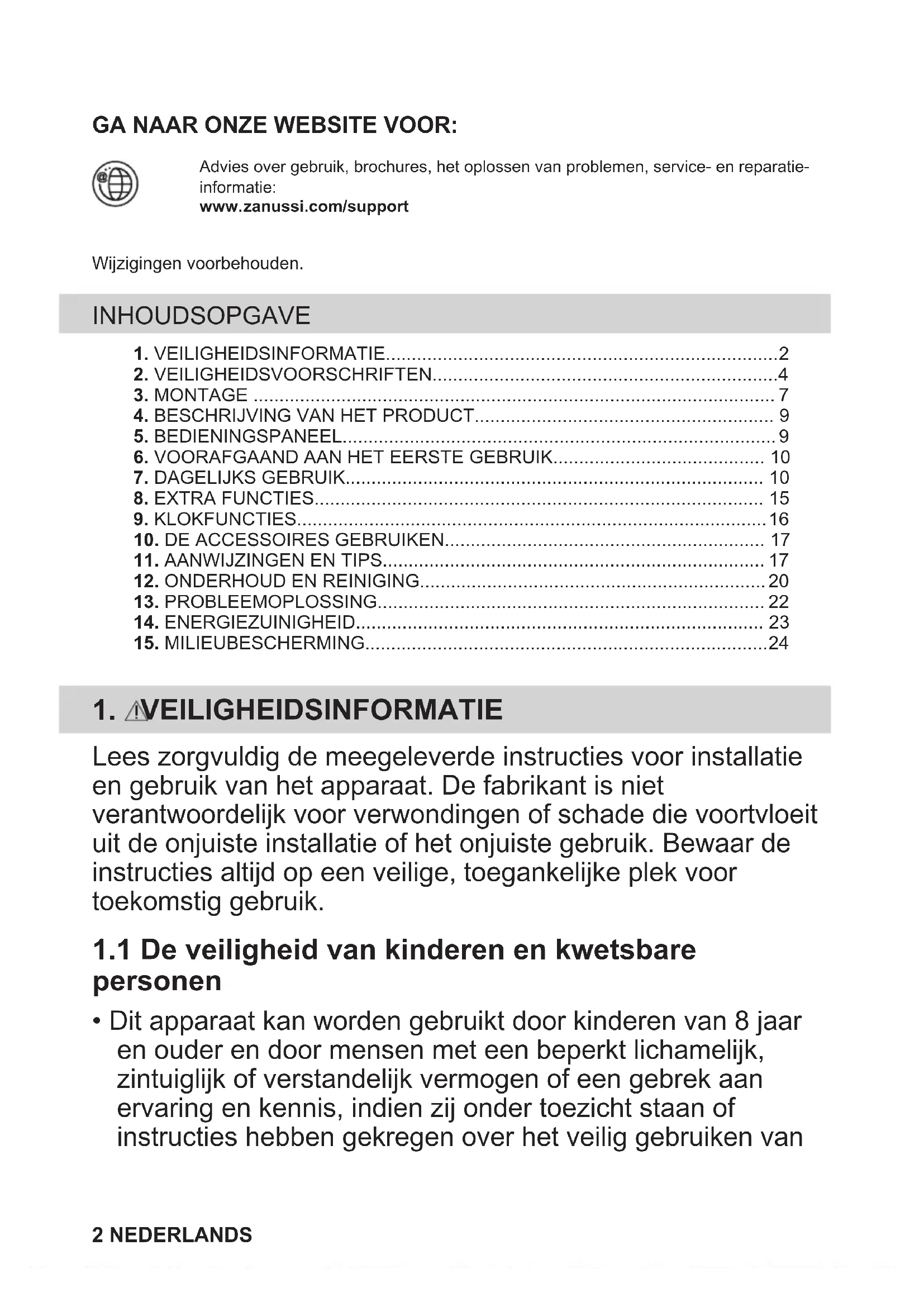

zanussi.com/register ZOHKA7KN NL Gebruiksaanwijzing | Oven 2 EN User Manual | Oven 25 FR Notice d'utilisation | Four 46 DE Benutzerinformation | Backofen 70 zanussi.com\registerGA NAAR ONZE WEBSITE VOOR: Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:www.zanussi.com/supportWijzigingen voorbehouden. INHOUDSOPGAVE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 De veiligheid van kinderen en kwetsbare

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van 2 NEDERLANDShet apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen..

• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.

• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Dit apparaat is uitsluitend bestemd om mee te koken.

• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.

• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.

• Alleen een erkende installatietechnicus mag dit apparaat installeren en de kabel vervangen.

• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.

• Trek de stekker van het apparaat uit het stopcontact voordat u welke soort onderhoud dan ook gaat uitvoeren.

• Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon NEDERLANDS 3deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen.

• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Zorg ervoor dat je de verwarmingselementen of het oppervlak van de apparaatruimte niet aanraakt.

• Gebruik altijd ovenhandschoenen om accessoires of ovenschalen te verwijderen of erin te plaatsen.

• Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Plaats de inschuifrails in omgekeerde volgorde.

• Gebruik geen stoomreiniger om het apparaat schoon te maken.

• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken. Deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.

WAARSCHUWING! Alleen een erkende installatietechnicus mag dit apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies die zijn meegeleverd met het apparaat.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

• Trek het apparaat nooit aan de handgreep van zijn plaats.

• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie- eisen voldoet.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Controleer, voordat je het apparaat monteert, of de ovendeur onbelemmerd opent.

• Het apparaat is uitgerust met een elektrisch koelsysteem. Het moet worden gebruikt met de elektrische voeding. Minimumhoogte kast (Mini‐ mumhoogte kast onder werkblad) 590 (600) mm Kastbreedte 560 mm Kastdiepte 550 (550) mm Hoogte van de voorkant van het apparaat 594 mm 4 NEDERLANDSHoogte van de achterkant van het apparaat 576 mm Breedte van de voorkant van het apparaat 595 mm Breedte van de achterkant van het apparaat 559 mm Diepte van het apparaat 569 mm Ingebouwde diepte van het apparaat 548 mm Diepte met open deur 1022 mm Minimumgrootte ventilatie‐ opening. Opening geplaatst aan de onderkant van de achterzijde 560x20 mm Lengte netvoedingskabel. Kabel wordt in de rechter‐ hoek van de achterzijde ge‐ plaatst 1500 mm Bevestigingsschroeven 4x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

• Gebruik geen adapters met meerdere stekkers en verlengkabels.

• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.

• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

• Dit apparaat wordt geleverd met een stekker en een netsnoer. Kabeltypes die van toepassing zijn op de installatie of vervanging voor Europa: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Raadpleeg voor het gedeelte van de kabel het totale vermogen op het typeplaatje.U kunt ook de tabel raadplegen: Totaal vermogen (W) Sectie van de kabel (mm²) maximaal 1380 3x0.75 maximaal 2300 3x1 maximaal 3680 3x1.5 De aardedraad (groen/gele draad) moet 2 cm langer zijn dan de bruine fase- en blauwe neutrale draden. NEDERLANDS 52.3 Gebruik WAARSCHUWING! Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• De specificatie van dit apparaat niet wijzigen.

• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.

• Laat het apparaat tijdens de werking niet onbeheerd achter.

• Schakel het apparaat na elk gebruik uit.

• Wees voorzichtig met het openen van de deur van het apparaat wanneer het apparaat in werking is. Er kan hete lucht vrijkomen.

• Gebruik het apparaat niet met natte handen of als het contact maakt met water.

• Oefen geen druk uit op de open deur.

• Gebruik het apparaat niet als werkblad of als opslagoppervlak.

• Open de deur van het apparaat voorzichtig. Het gebruik van ingrediënten met alcohol kan een mengsel van alcohol en lucht veroorzaken.

• Laat geen vonken of open vlammen in contact met het apparaat komen wanneer u de deur opent.

• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen: – plaats ovenschalen of andere voorwerpen niet rechtstreeks op de bodem van het apparaat. – leg geen aluminiumfolie op de bodem van de ruimte in het apparaat. – plaats geen water direct in het hete apparaat. – bewaar geen vochtige gerechten en voedsel in het apparaat nadat u klaar bent met koken. – wees voorzichtig bij het verwijderen of bevestigen van accessoires.

• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

• Gebruik een diepe pan voor vochtige taarten. Vruchtensappen veroorzaken vlekken die permanent kunnen zijn.

• Kook altijd met de deur van het apparaat gesloten.

• Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING! Gevaar voor letsel, vuur of schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat je onderhoudshandelingen verricht.

• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.

• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.

• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Binnenverlichting

WAARSCHUWING! Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk 6 NEDERLANDSworden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

• Dit product bevat een lichtbron van energie-efficiëntieklasse G.

• Gebruik alleen lampjes met dezelfde specificaties.

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.

• Gebruik alleen originele reserveonderdelen.

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

• Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

3.2 Bevestiging van de oven aan de

4.1 Algemeen overzicht

Knop voor verwarmingsfuncties

Uitsparing in de ovenruimte - Houder reiniging met water

Inschuifrails, verwijderbaar

• Grill-/braadpan Om te bakken en braden of als pan om vet in op te vangen.

• AirFry: Bakplaat Om voedsel te bakken met minder olie of zonder bakpapier.

5.1 Het apparaat in- en uitschakelen

Het apparaat inschakelen:

1. Druk op de knop. De knop komt eruit.

2. Draai aan de knop om de

verwarmingsfuncties te selecteren.

3. Draai de regelknop om het in te stellen.

Draai de knop voor de verwarmingsfuncties naar de om het apparaat uit te schakelen.

5.2 Overzicht bedieningspaneel

Druk om het volgende in te stel‐ len: Klokfuncties Houd ingedrukt om de functie Snel op‐ warmen in te stellen. Druk op om de ovenlamp in of uit te schakelen. Houd ingedrukt om de functie in te stellen: Toetsblokkering. Druk op om de selectie te bevestigen.

5.3 Indicatielampjes op de display

Display met toetsfuncties. Het apparaat is vergrendeld. NEDERLANDS 9Open het menu en selecteer het picto‐ gram dat u wilt openen: Kook- En Bak‐ assistent Open het menu en selecteer het picto‐ gram dat u wilt openen: Instellingen Snel opwarmen wordt ingeschakeld. Kookwekker wordt ingeschakeld. Eindtijd wordt ingeschakeld. Uitsteltijd wordt ingeschakeld. Uptimer wordt ingeschakeld. Voor temperatuur of tijd. De balk is vol‐ ledig rood wanneer de oven de inge‐ stelde temperatuur bereikt.

6. VOORAFGAAND AAN HET EERSTE GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

6.1 Eerste reiniging

1. Haal alle accessoires en verwijderbare

inschuifrails uit het apparaat.

2. Reinig het apparaat en de accessoires

uitsluitend met een microvezeldoek, warm water en een mild reinigingsmiddel.

3. Plaats de accessoires en de

verwijderbare inschuifrails terug in hun oorspronkelijke positie.

6.2 Eerste voorverwarming

Stel voor het eerste gebruik de klok in en verwarm het lege apparaat voor.

1. Haal alle accessoires en verwijderbare

inschuifrails uit het apparaat.

2. Stel de functie in. Stel de

maximumtemperatuur in. Laat het apparaat 1 u werken.

3. Stel de functie in. Stel de

maximumtemperatuur in. Laat het apparaat 15 min werken.

4. Stel de functie in. Stel de

maximumtemperatuur in. Laat het apparaat 15 min werken. Schakel het apparaat uit en wacht tot het is afgekoeld. Het apparaat kan een vreemde geur en rook afgeven. Zorg ervoor dat de luchtstroom in de kamer voldoende is.

7. DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

7.1 Verwarmingsfuncties

Hetelucht Om op max. 3 rekstanden tegelijk te bakken en voedsel te drogen.Stel de temperatuur 20 - 40 °C lager in dan voor Boven + onder‐ warmte. Boven + onderwarmte / Reiniging met wa‐ ter (Aqua Clean) Voor het bakken en roosteren op één ovenni‐ veau. Zie het hoofdstuk "Onderhoud en reiniging" voor meer informatie over: Aqua Clean. Bevroren gerechten Om kant-en-klaar-gerechten (bijv. patat, aard‐ appelpartjes of loempia's) krokant te maken. Pizza-functie / AirFry Voor het bakken van pizza. Voor intensieve bruining en een krokante bodem. Voedsel frituren met minder olie of zonder bakpapier 10 NEDERLANDSOnderwarmte Voor het bakken van taarten met een krokan‐ te bodem en het bewaren van voedsel. Ontdooien Om voedsel te ontdooien (groenten en fruit). De ontdooitijd is afhankelijk van de hoeveel‐ heid ingevroren voedsel en de grootte daar‐ van. Warmelucht (vochtig) Deze functie is ontworpen om energie te be‐ sparen tijdens het koken. Als u deze functie gebruikt, kan de temperatuur in het apparaat afwijken van de ingestelde temperatuur. De restwarmte wordt gebruikt. Het verwarmings‐ vermogen kan worden verlaagd. Raadpleeg voor meer informatie het hoofdstuk 'Dagelijks gebruik', Opmerkingen bij: Warmelucht (voch‐ tig). Grillen Om dunne stukken voedsel te grillen en brood te roosteren. Circulatiegrill Voor het braden van grote stukken vlees of gevogelte met bot op één niveau. Voor grati‐ neren en bruinen. Menu Om het menu te openen: Kook- En Bakassis‐ tent, Instellingen. Hetelucht, Boven + onderwarmte: Als u de temperatuur instelt onder 80°C, gaat de lamp na 30 seconden automatisch uit.

7.2 Opmerkingen over:Warmelucht

(vochtig) Deze functie werd gebruikt om te voldoen aan de eisen van de energie-efficiëntieklasse en het ecologisch ontwerp (volgens EU 65/2014 en EU 66/2014). Tests volgens: IEC/EN 60350-1. De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie. Bij gebruik van deze functie gaat de verlichting na 30 seconden automatisch uit. Voor de bereidingsinstructies raadpleegt u het hoofdstuk "Aanwijzingen en tips",Warmelucht (vochtig).Voor algemene aanbevelingen voor energiebesparing raadpleegt u het hoofdstuk "Energie- efficiëntie", Energiebesparing.

7.3 Instellen: Verwarmingsfuncties

1. Draai aan de knop van de

verwarmingsfuncties om een verwarmingsfunctie te selecteren.

2. Draai aan de regelknop om de

temperatuur in te stellen. - ingedrukt houden om de functie in te schakelen: Snel opwarmen. Snel opwarmen. Het is beschikbaar voor sommige ovenfuncties.

7.4 Instelling: Kook- En

Bakassistent Elk gerecht in dit submenu heeft een aanbevolen verwarmingsfunctie en temperatuur. Je kunt de tijd en de temperatuur tijdens het koken aanpassen. Als de functie is afgelopen, controleert u of het voedsel klaar is. Voor sommige gerechten kunt u ook koken met Per gewicht.

1. Draai aan de knop voor de

verwarmingsfuncties om te openen Menu.

2. Selecteer . Druk op .

3. Draai aan de regelknop om een nummer

van de schaal te selecteren. Druk op .

4. Plaats het voedsel in het apparaat. Druk

Kook- En Bakassistent Legenda Per gewicht beschikbaar. Verwarm het apparaat voor voordat je be‐ gint met koken. Lagerniveau. NEDERLANDS 11Gerecht Gewicht Schapniveau/accessoire

dikke stukken 2; bakplaat Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat.

Biefstuk, medium 180 - 220 g per stuk; 3 cm dikke plakken 3 braadschaal op bakrooster Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat.

2 braadschaal op bakrooster Bak het vlees een paar minuten in een hete pan. Vloei‐ stof toevoegen. Plaats in het apparaat.

Biefstuk, rauw (lang‐ zaam koken)

1 - 1.5 kg; 4 - 5 cm

dikke stukken 2; bakplaat Gebruik je favoriete kruiden of gewoon zout en vers ge‐ malen peper. Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat.

Biefstuk, medium (langzaam koken)

Biefstuk, gaar (lang‐ zaam koken)

Rundvleesfilet, gaar (lage temperatuur ga‐ ren) 0,5 - 1,5 kg; 5 - 6 cm dikke stukken 2; bakplaat Gebruik je favoriete kruiden of gewoon zout en vers ge‐ malen peper. Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat. P10 Filet, gemiddeld (lage temperatuur garen) P11 Rundvleesfilet, gaar (lage temperatuur ga‐ ren) P12 Geroosterd kalfs‐ vlees (bijv. schouder)

dikke stukken 2 braadschaal op bakrooster Gebruik je favoriete kruiden. Vloeistof toevoegen. Geroo‐ sterd bedekt. P13 Geroosterde var‐ kenshals of schou‐ der

2 braadschaal op bakrooster Draai halverwege de bereidingstijd het vlees om. P14 Aangetrokken var‐ kensvlees (lage tem‐ peratuur garen)

2; bakplaat Gebruik je favoriete kruiden. Draai het vlees na halverwe‐ ge de bereidingstijd, om een gelijkmatige bruining te krij‐ gen. P15 Varkenslende, vers 1 - 1.5 kg; 5 - 6 cm dikke stukken 2; braadschaal op bakrooster Gebruik je favoriete kruiden. P16 Reserveribben var‐ kensvlees

rauwe, 2 - 3 cm dunne spare ribs 3; diepe pan Voeg vloeistof toe om de bodem van een schaal te be‐ dekken. Draai halverwege de bereidingstijd het vlees om. 12 NEDERLANDSGerecht Gewicht Schapniveau/accessoire P17 Lambeen met botten 1.5 - 2 kg; 7 - 9 cm dikke stukken 2; braadschaal op bakplaat Vloeistof toevoegen. Draai halverwege de bereidingstijd het vlees om. P18 Hele kip 1 - 1.5 kg; vers 2; stoofschotel op bakplaat Gebruik je favoriete kruiden. Draai de kip halverwege de bereidingstijd om voor een gelijkmatige bruining. P19 Halve kip 0.5 - 0.8 kg 3; bakplaat Gebruik je favoriete kruiden. P20 Kippenborst 180 - 200 g per stuk 2 stoofschotel op bakrooster Gebruik je favoriete kruiden. Bak het vlees een paar mi‐ nuten in een hete pan. P21 Kippenpoten, vers - 3; bakplaat Als u eerst kippenpoten hebt gemarineerd, stel dan een lagere temperatuur in en kook ze langer. P22 Hele eend 2 - 3 kg 2 braadschaal op bakrooster Gebruik je favoriete kruiden. Leg het vlees op de braad‐ schaal. Draai halverwege de bereidingstijd de eend om. P23 Gans, heel 4 - 5 kg 2; diepe pan Gebruik je favoriete kruiden. Leg het vlees op een diepe bakplaat. Draai halverwege de bereidingstijd de gans om. P24 Vleesbrood 1 kg 2; bakrooster Gebruik je favoriete kruiden. P25 Hele vis, gegrild 0.5 - 1 kg per vis 2; bakplaat Vul de vis met boter en gebruik je favoriete kruiden en specerijen. P26 Visfilet - 3 stoofschotel op bakrooster Gebruik je favoriete kruiden. P27 Cheesecake - 2; 28 cm springvorm van op bakrooster P28 Appelcake - 3; bakplaat P29 Appeltaart - 2; taartvorm op bakrooster P30 Appeltaart - 1 taartvorm op 22 cmbakrooster P31 Brownies 2 kg van deeg 3; diepe pan P32 Chocolade muffins - 3 muffinbakplaat op bakrooster P33 Broodcake - 2; broodvorm op bakrooster NEDERLANDS 13Gerecht Gewicht Schapniveau/accessoire P34 Gebakken aardappe‐ len 1 kg 2; bakplaat Leg de gesneden aardappelen met huid op de bakplaat. P35 Aardappelpartjes 1 kg 3; bakplaat bedekt met bakpapier Gebruik je favoriete kruiden. Snijd aardappelen in stuk‐ ken. P36 Gegrilde gemengde groenten

3; bakplaat bedekt met bakpapier Gebruik je favoriete kruiden. Snijd de groenten in stuk‐ ken. P37 Aardappelkroketjes, bevroren

3; bakplaat P38 Patat, bevroren 0.75 kg 3; bakplaat P39 Vlees-/groentelasag‐ ne met droge pasta‐ bladen

1; stoofschotel op bakrooster Draai het gerecht na de helft van de bereidingstijd. P41 Verse pizza, dun

2; bakplaat bedekt met bakpapier P42 Verse pizza, dik

2; bakplaat bedekt met bakpapier P43 Quiche - 2; bakblik op bakrooster P44 Stokbrood / ciabatta / witbrood

2; bakplaat bedekt met bakpapier Meer tijd nodig voor witbrood. P45 Volkoren / rogge / bruin brood 1 kg 2; bakplaat bedekt met bakpapier / bakrooster

7.5 Wijzigen: Instellingen

1. Draai aan de knop voor de

verwarmingsfuncties om te openen Menu.

2. Selecteer . Druk op .

3. Draai aan de controleknop om de

instelling te selecteren. Druk op .

4. Pas de waarde aan. Druk op .

Draai de knop voor de verwarmingsfuncties naar de uit-stand om Menu af te sluiten. Menu: Instellingen Instellingen Waarde

Dagtijd Wijzigen Instellingen Waarde

Toetstonen 1 - Piep, 2 - Klik, 3 - Geluid uit

Binnenverlichting Aan/uit

Snel opwarmen Aan/uit

Demofunctie Activeringscode:

Terug naar fabrieksin‐ stellingen Ja / Nee

7.6 Energiebesparing

Dit apparaat heeft functies die u helpen energie te besparen tijdens het dagelijks koken. Zorg ervoor dat de deur van het apparaat gesloten is als het apparaat in werking is. Open de deur van het apparaat niet te vaak tijdens het koken. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit. Gebruik metalen kookgerei om meer energie te besparen. Verwarm het apparaat niet voor alvorens te koken als dat niet hoeft. Houd onderbrekingen tussen het bakken zo kort mogelijk als je een aantal gerechten tegelijkertijd bereidt. Koken met hete lucht Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen. Restwarmte De ventilator en lamp blijven werken. Wanneer je de oven uitschakelt, geeft het display de restwarmte aan. U kunt die warmte gebruiken om het eten warm te houden. Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte binnen in het apparaat zal blijven koken. Je kunt de restwarmte gebruiken om andere maaltijden op te warmen. Eten warm houden Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden. Het indicatielampje van de restwarmte of temperatuur verschijnt op het display. Koken met de verlichting uitgeschakeld Schakel de verlichting tijdens het koken uit. Doe het aan als je het nodig hebt. Warmelucht (vochtig) Functie is ontworpen om tijdens de bereiding energie te besparen. Als je deze functie gebruikt, gaat de verlichting na 30 sec. automatisch uit. Je kunt de verlichting weer inschakelen, maar deze handeling vermindert de verwachte energiebesparingen.

Deze functie voorkomt dat de functie van het apparaat per ongeluk wordt gewijzigd. Schakel het in als het apparaat werkt – de ingestelde bereiding gaat door, het bedieningspaneel wordt vergrendeld. Schakel het in als het apparaat is uitgeschakeld – het kan niet worden ingeschakeld, het bedieningspaneel is vergrendeld. – houd ingedrukt om de functie in te schakelen. een geluidssignaal. - knippert 3 keer wanneer de vergrendeling wordt ingeschakeld. – houd ingedrukt om de functie uit te schakelen.

8.2 Automatische uitschakeling

Om veiligheidsredenen schakelt de oven na bepaalde tijd uit als er een ovenfunctie in werking is en u geen instellingen wijzigt. NEDERLANDS 15(°C) (u)

De automatische uitschakeling werkt niet met de functies: Binnenverlichting, Uitsteltijd.

Als het apparaat in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Als je het apparaat uitschakelt, kan de koelventilator blijven werken totdat het apparaat is afgekoeld.

9.1 Omschrijving klokfuncties

Dagtijd De klok instellen die de huidige tijd weergeeft. Kookwek‐ ker Om een afteltijd in te stellen. Wanneer de tijd is verstreken, klinkt er een ge‐ luidssignaal. Deze functie heeft geen invloed op de werking van de oven. Kooktijd Om de bereidingsduur in te stellen. Wanneer de timer stopt, klinkt het sig‐ naal en stopt de verwarmingsfunctie automatisch. Uitsteltijd Om het begin en/of het einde van het koken uit te stellen. Uptimer Om aan te geven hoe lang het appa‐ raat in werking is. Maximum is 23 u 59 min. Deze functie heeft geen invloed op de werking van de oven.

9.2 Instelling: Dagtijd

1. Draai aan de knop voor de

verwarmingsfuncties om te openen Menu.

2. Draai aan de bedieningsknop

om / Dagtijd te selecteren:

Op het display verschijnt: 0:00 en .

2. Draai de regelknop om het Kookwekker in

3. Druk op . De timer begint onmiddellijk

af te tellen. Wanneer de tijd is verstreken, drukt u op en draait u de knop voor de verwarmingsfuncties naar de uit-stand.

9.4 Instelling: Kooktijd

1. Draai aan de knop om de

verwarmingsfunctie te selecteren en de temperatuur in te stellen.

2. Druk herhaaldelijk op .

Op het display verschijnt: 0:00 en .

3. Draai de regelknop om het Kooktijd in te

De timer begint onmiddellijk af te tellen. Wanneer de tijd is verstreken, drukt u op en draait u de knop voor de verwarmingsfuncties naar de uit-stand.

9.5 Instelling: Uitsteltijd

1. Draai aan de verwarmingsfunctieknop om

de functie te selecteren.

2. Druk herhaaldelijk op .

Het display toont: de dagtijd START.

3. Draai aan de knop om de starttijd in te

Op het display verschijnt: --:-- STOP.

5. Draai de regelknop om het in te stellen.

16 NEDERLANDS6. Druk op . De timer begint af te tellen op een ingestelde starttijd. Wanneer de tijd is verstreken, drukt u op en draait u de knop voor de verwarmingsfuncties naar de uit-stand.

9.6 In- en uitschakelen: Uptimer

1. Draai aan de knop voor de

verwarmingsfuncties om te openen Menu.

2. Draai aan de bedieningsknop om / te

selecterenUptimer. Zie het hoofdstuk "Dagelijks gebruik", Menu: Instellingen.

4. Draai de bedieningsknop om de functie in

en uit te schakelen.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

10.1 Accessoires plaatsen

Een kleine inkeping bovenaan verhoogt de veiligheid. De inkepingen zijn ook anti- kantelmechanismen. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdt. Bakrooster Plaats het rooster tussen de geleidestangen van de roostersteun en zorg ervoor dat de pootjes omlaag staan. Diepe schaal Schuif de plaat tussen de geleidestangen van de inschuifrail. AirFry Plaats de -plaat op de derde rekstand. Plaats de bakplaat op de eerste rekstand.

11. AANWIJZINGEN EN TIPS

De temperatuur en kooktijden in de tabellen zijn slechts als richtlijn bedoeld. Ze zijn afhankelijk van het recept, de kwaliteit en de kwantiteit van de gebruikte ingrediënten. NEDERLANDS 17Je apparaat kan anders bakken of roosteren dan het apparaat dat je tot nu toe gebruikt hebt. De onderstaande hints tonen aanbevolen instellingen voor temperatuur, kooktijd en rekstand voor specifieke soorten voedsel. Als u voor een speciaal recept de instelling niet kunt vinden, zoek dan naar een soortgelijk recept. Symbolen gebruikt in de tabellen: Soort voedsel Verwarmingsfunctie Temperatuur Accessoire Inzetniveau Kooktijd (min)

11.2 Warmelucht (vochtig) –

aanbevolen accessoires Gebruik donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies.

• Pizzapan - donker, niet-reflecterend, diameter 28cm

• Bakschaal - donker, niet-reflecterend, diameter 26cm

Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan. Zoete broodjes, 16 stuks bakplaat of lekschaal 180 2 20 - 30 Broodjes, 9 stuks bakplaat of lekschaal 180 2 30 - 40 Pizza, bevroren, 0,35

bakrooster 220 2 10 - 15 Biscuitrol bakplaat of lekschaal 170 2 25 - 35 Brownie bakplaat of lekschaal 175 3 25 - 30 Soufflé, 6 stuks keramieken vormpjes op roos‐ ter 200 3 25 - 30 Luchtige flanbodem flanvorm op rooster 180 2 15 - 25 Victoriataart met jam‐ vulling ovenschaal op rooster 170 2 40 - 50 Gepocheerde vis, 0,3

bakplaat of lekschaal 180 3 20 - 25 Hele vis, 0,2 kg bakplaat of lekschaal 180 3 25 - 35 Visfilet, 0,3 kg pizzavorm op rooster 180 3 25 - 30 Gepocheerd vlees, 0,25 kg bakplaat of lekschaal 200 3 35 - 45 Sjasliek, 0,5 kg bakplaat of lekschaal 200 3 25 - 30 18 NEDERLANDSKoekjes, 16 stuks bakplaat of lekschaal 180 2 20 - 30 Bitterkoekjes, 24 stuks bakplaat of lekschaal 180 2 25 - 35 Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40 Hartig gebak, 20 stuks bakplaat of lekschaal 180 2 25 - 30 Zandkoekjes, 20 stuks bakplaat of lekschaal 150 2 25 - 35 Taartjes, 8 stuks bakplaat of lekschaal 170 2 20 - 30 Groenten, gepo‐ cheerd, 0,4 kg bakplaat of lekschaal 180 3 35 - 45 Vegetarisch omelet pizzavorm op rooster 200 3 25 - 30 Mediterrane groenten, 0,7 kg bakplaat of lekschaal 180 4 25 - 30

11.4 Informatie voor testinstituten

Testen in overeenstemming met IEC 60350-1. Kleine cakes, 20 stuks per bakplaat Boven + onderwarmte Bakplaat 3 170 20 - 35 Kleine cakes, 20 stuks per bakplaat Hetelucht Bakplaat 3 150 - 160 20 - 35 Kleine cakes, 20 stuks per bakplaat Hetelucht Bakplaat 2 en 4 150 - 160 20 - 35 Appeltaart, 2 blikken Ø20

Hetelucht Bakrooster 2 en 4 160 40 - 60 Zandtaartdeeg Hetelucht Bakplaat 3 140 - 150 20 - 40 Zandtaartdeeg Hetelucht Bakplaat 2 en 4 140 - 150 25 - 45 Zandtaartdeeg Boven + onderwarmte Bakplaat 3 140 - 150 25 - 45 NEDERLANDS 19Toast, 4 - 6 stuks Grillen Bakrooster 4 max. 1 - 5Runderburger, 6 stuks, 0,6

Grillen Bakrooster,lekbak4 max. 20 - 30 Warm het apparaat 10 minuten voor. Plaats het rooster op het derde niveau en de lekbak op het tweede niveau in de oven. Warm het apparaat 10minuten voor. Draai het voedsel halverwege de bereidingstijd om.

12. ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

• Reinig de voorkant van het apparaat uitsluitend met een microvezeldoek met warm water en een mild reinigingsmiddel. Reinig en controleer de deurpakking rond het frame van de uitsparing.

• Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.

• Reinig vlekken met een mild reinigingsmiddel. Dagelijks gebruik

• Reinig na elk gebruik de binnenkant van het apparaat. Vetophoping of andere resten kunnen brand veroorzaken.

• Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te verminderen, dien je het apparaat gedurende 10 minuten te laten werken voordat je er iets in plaatst. Bewaar voedsel niet langer dan 20 minuten in het apparaat. Droog de binnenkant van het apparaat na elk gebruik alleen met een microvezeldoek. Accessoires

• Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik alleen een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in de afwasmachine reinigen.

• Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voorwerpen.

12.2 Verwijderbare inschuifrails

Verwijder de inschuifrails om het apparaat te reinigen.

1. Schakel het apparaat uit en wacht tot het

2. Trek de inschuifrail bij de voorkant uit de

3. Trek de geleider bij de achterkant uit de

zijwand en verwijder het.

Plaats de inschuifrails in omgekeerde volgorde.

12.3 Reiniging met water (Aqua

Clean) Deze reinigingsprocedure maakt gebruik van vocht om achtergebleven vet en voedselresten uit het apparaat te verwijderen.

1. Giet water in de uitsparing van de

3. Stel de temperatuur in op 90 °C.

4. Laat het apparaat 30 min werken.

5. Schakel het apparaat uit.

6. Wacht totdat het apparaat koud is. Maak

de opening droog met een zachte doek. 20 NEDERLANDS12.4 De deur verwijderen en installeren De ovendeur beschikt over drie glasplaten. Je kunt de ovendeur en de interne glasplaat verwijderen om het schoon te maken. Lees de volledige instructie 'Verwijderen van installatiedeur' voordat u de glasplaten verwijdert. LET OP! Gebruik het apparaat nooit zonder de glasplaten.

openingsstand. Til hem daarna op en trek hem naar voren, verwijder hem dan van zijn plek.

4. Plaats de deur op een zachte doek op

een stabiele ondergrond.

5. Pak de deurafdekking

aan de bovenkant van de deur aan beide kanten vast en druk deze naar binnen om de klemsluiting te ontgrendelen.

6. Trek de deurlijst naar voren om hem te

7. Houd de glasplaten van de deur bij de

bovenkant vast en trek ze er voorzichtig een voor een uit. Begin bij de bovenste plaat. Zorg dat het glas volledig uit de geleiders schuift.

8. Reinig de glasplaten met een sopje.

Droog de glazen panelen zorgvuldig. Reinig de glasplaten niet in de vaatwasser.

9. Installeer na het reinigen de glasplaten en

de ovendeur. Als de deur correct is geïnstalleerd, hoor je een klik bij het sluiten van de vergrendelingen. Zorg ervoor dat u de glasplaten ( , en ) weer in de juiste volgorde terugplaatst. Controleer op het symbool / opdruk op de zijkant van het glaspaneel. Elk van de glasplaten ziet er anders uit om demontage en montage gemakkelijker te maken. Als de deur correct wordt geïnstalleerd, klikt de rand van de deur.

Zorg ervoor dat je de middelste glasplaat correct in de zittingen plaatst.

12.5 Het lampje vervangen

WAARSCHUWING! Gevaar voor elektrische schokken. Het lampje kan heet zijn.

1. Schakel het apparaat uit en wacht tot het

2. Haal de stekker uit het stopcontact.

3. Leg de doek op de vloer van de oven.

LET OP! Houd de halogeenlamp altijd vast met een doek om te voorkomen dat vetresten op de lamp branden. Achterlamp

3. Vervang de lamp door een geschikte 300

°C hittebestendige lamp.

4. Installeer het glazen deksel.

13. PROBLEEMOPLOSSING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

13.1 Wat te doen als...

Probleem Controleer of de volgende zaken van toepas‐sing zijn...U kunt het apparaat niet inschakelen of gebruiken. Het apparaat is op de juiste manier op een elektrischetoevoer aangesloten.Het apparaat warmt niet op. De automatische uitschakeling is gedeactiveerd.Het apparaat warmt niet op. De zekering is niet doorgeslagen.Het apparaat warmt niet op. Blokkering is uitgeschakeld.De lamp is uit. Warmelucht (vochtig) - is ingeschakeld. 22 NEDERLANDSProbleem Controleer of de volgende zaken van toepas‐ sing zijn... De verlichting werkt niet. De lamp is opgebrand. De deurpakking is beschadigd. Gebruik het apparaat niet. Neem contact op met de servicedienst. Op het display verschijnt 00:00. Er was een stroomstoring. Stel het tijdstip van de dag in. Als het display een foutcode weergeeft die niet in deze tabel staat, schakelt u de zekering van het huis uit en weer in om de oven opnieuw te starten. Als de foutcode opnieuw optreedt, neemt u contact op met een erkend servicecentrum.

13.2 Service-informatie

Als je niet zelf het probleem kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling. De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje bevindt zich op het voorframe van het apparaat. Het is zichtbaar wanneer u de deur opent. Verwijder het typeplaatje niet uit het apparaat. Wij raden je aan om de gegevens hier te noteren: Model (MOD.) : Productnummer (PNC): Serienummer (S.N.):

14. ENERGIEZUINIGHEID

14.1 Productinformatie en productinformatieblad volgens de EU-

voorschriften voor ecologisch ontwerp en energie-etikettering Naam leverancier Zanussi Modelnummer ZOHKA7KN 949497044 Energie-efficiëntie-index 81.2 Energie-efficiëntieklasse A+ Energieverbruik met een standaard belading, conventionele modus 0.93 kWh/cyclus Energieverbruik met een standaard belasting, heteluchtmodus 0.69 kWh/cyclus Aantal holtes 1 Warmtebron Elektriciteit Volume 72 l Soort oven Inbouwoven Massa 30.0 kg IEC/EN 60350-1 - Huishoudelijke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor het meten van prestaties. NEDERLANDS 2315. MILIEUBESCHERMING Recycleer de materialen met het symbool . Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. 24 NEDERLANDSVISIT OUR WEBSITE TO: Get usage advice, brochures, trouble shooter, service and repair information:www.zanussi.com/supportSubject to change without notice. CONTENTS
