PBI4720FULL - Vaatwassers PROLINE - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouwvaatwasser
Merk	Proline
Model	PBI4720FULL
Capaciteit	12 couverts
Energie-efficiëntieklasse	A+++
Energieverbruik per cyclus (Eco)	0,9 kWh
Waterverbruik per cyclus (Eco)	11 liter
Geluidsniveau	47 dB(A)
Afmetingen (H x B x D)	815 x 598 x 550 mm
Voeding	220-240 V ~ 50 Hz
Vermogen	1760-2100 W
Minimale waterdruk	0,04 MPa
Maximale waterdruk	1 MPa
Wasprogramma's	Intensief, Normaal, Eco, 90 minuten, Express
Uitgestelde start functie	3u, 6u, 9u
Halve belading functie	Ja (op programma's Intensief, Normaal, Eco, 90 min)
Waterontharder	Ja, instelbaar afhankelijk van hardheid
Glansmiddeldoseerbakje	Ja, 6 instellingen
Installatietype	Inbouw, meubeldeur niet meegeleverd
Garantie	Neem contact op met de klantenservice van Darty (0 978 970 970) of Vanden Borre ([phone])

Veelgestelde vragen - PBI4720FULL PROLINE

Welke wasprogramma's zijn beschikbaar?

De programma's zijn: Intensief (zeer vuile vaat), Normaal (normaal vuile vaat), Eco (standaard zuinige cyclus), 90 minuten (licht vuile vaat, niet grondig drogen) en Express (snel wassen voor licht vuile vaat).

Hoe stel ik de waterontharder in?

Houd de P-toets ingedrukt tot de indicatoren oplichten. Druk meerdere keren op P om de instelling te selecteren die overeenkomt met de hardheid van uw water (raadpleeg de hardheidstabel in de handleiding), druk daarna op de aan/uit-knop om te bevestigen.

Wat te doen als de vaatwasser niet start?

Controleer of het apparaat is aangesloten, de deur goed gesloten is, de zekering of automaat niet is uitgeschakeld en de waterkraan open is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik de filters?

Draai het filterapparaat linksom los, til het op en scheid de drie filters (hoofdfilter, middenfilter, microfilter). Spoel ze af onder stromend water met een zachte borstel, zet ze dan weer in elkaar door rechtsom te draaien tot ze vastklikken.

Kan ik alles-in-1-tabletten gebruiken?

Ja, maar het zoutindicatielampje blijft branden (normaal). Voor een betere droging voegt u glansmiddel toe, zelfs met 3-in-1 of alles-in-1-tabletten.

Hoe stel ik de hoogte van het bovenste rek in?

Trek het rek naar buiten door het te laten glijden, til het dan op. Plaats het op de gewenste hoogte (gelijk aan rechts en links), kantel dan de stoppen terug om het rek op de rails te blokkeren.

Wat betekent een foutcode met knipperend lampje?

Als het programmalampje snel knippert: te langzame watertoevoer (kraan of druk), temperatuur niet bereikt (defecte verwarming) of overstroming (lekkage). Bij overstroming, sluit de watertoevoer af en bel een reparateur.

Hoe installeer ik de meubeldeur?

Gebruik de meegeleverde boormal om de decoratieve deur te boren. Bevestig de beugels, verwijder dan de 4 binnenschroeven van de vaatwasserdeur en steek de lange schroeven in om de meubeldeur te bevestigen. Draai goed vast.

Waarom is mijn vaat bevlekt of droogt het niet goed?

Dit kan komen door een onjuiste instelling van het glansmiddel of een leeg reservoir. Voor vlekken, verhoog de instelling; voor witte vlekken, verlaag deze. Controleer ook of het rek niet te vol is en of de filters schoon zijn.

Wat is het stroomverbruik in stand-by?

In uit-stand is het verbruik 0,45 W. In aan-stand (deur open) is het 0,49 W.

GEBRUIKSAANWIJZING PBI4720FULL PROLINE

Vereisten voor de kastopening....9

Keukenkastdeur voorbereiden en monteren (niet meegeleverd)....10

De spanning van de deurveer afstellen ....12

Op de watervoorziening aansluiten....12

De condensstrip aanbrengen....14

Waterpas zeen....14

WERKING....14

Algemene waarschuwingen en aanbevelingen....15

De korven vullen 16

Waterontharder gebruiken 20

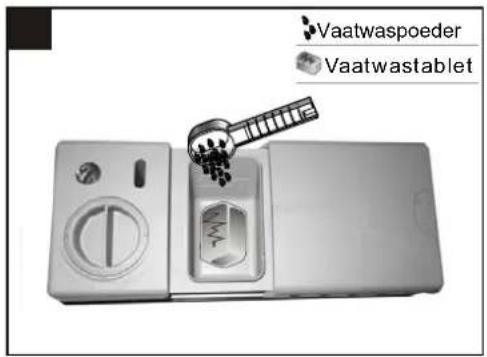

De glans- en vaatwasmiddelbakjes gebruiken....21

Vaatwasprogramma's 24

De vaatwasser starten....25

REINIGING EN ONDERHOUD 27

De ltereenheid reinigen 27

De deur reinigen 28

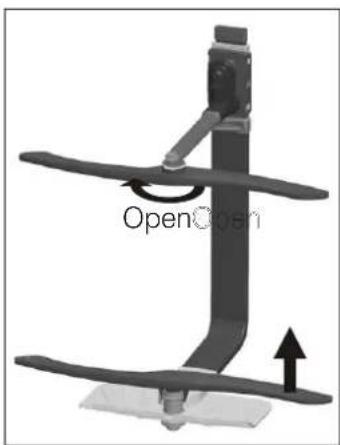

De sproeiarmen reinigen....28

Voorzorgsmaatregelen tegen vorst 29

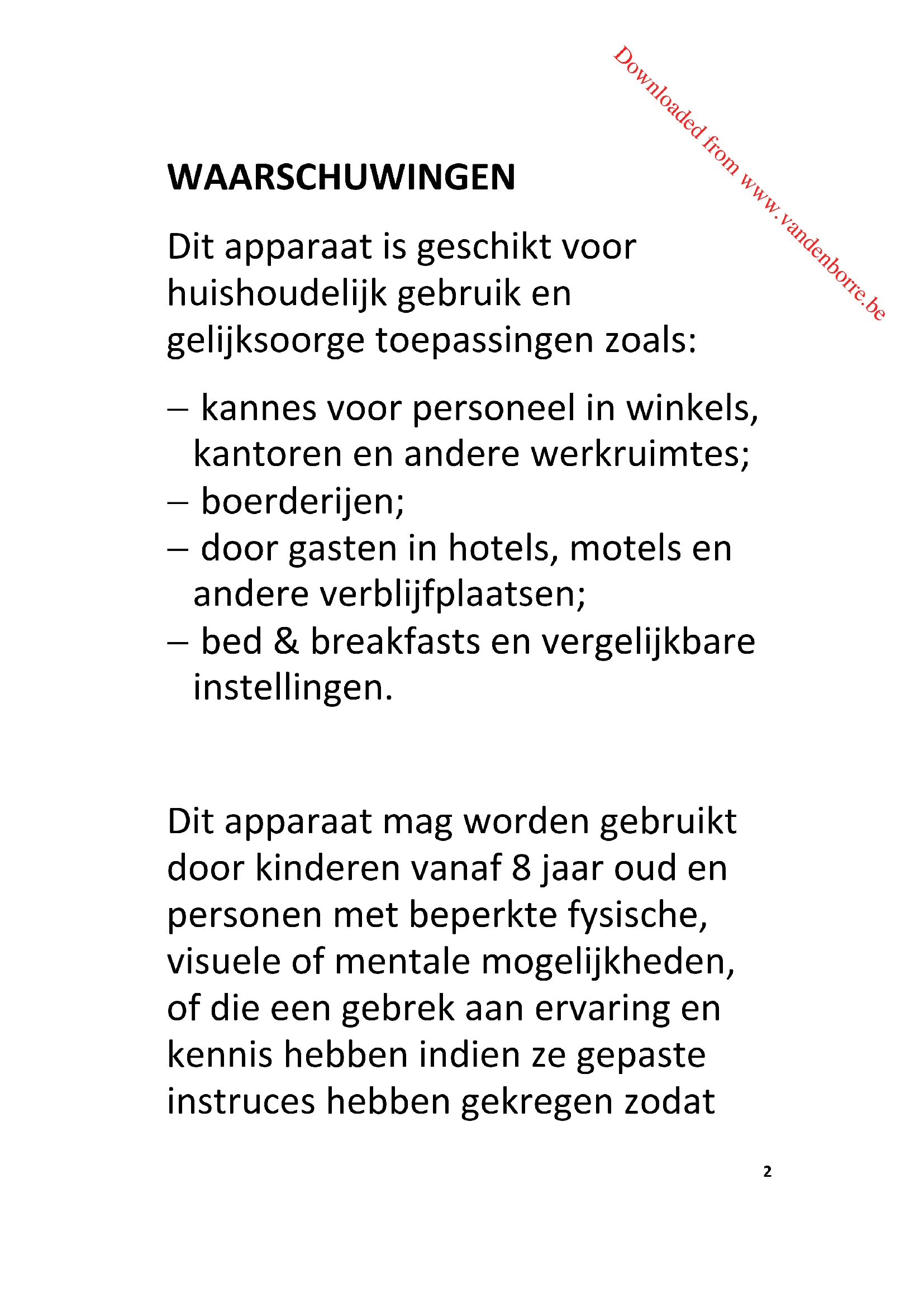

Dit apparaat is geschikt voor huishoudelijk gebruik en gelijksoorge toepassingen zoals:

• kannes voor personeel in winkels, kantoren en andere werkruimtes;
• boerderijen;
• door gasten in hotels, motels en andere verblijfplaatsen;
• bed & breakfasts en vergelijkbare instellingen.

Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar oud en personen met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek aan ervaring en kennis hebben indien ze gepaste instruces hebben gekregen zodat

ze het apparaat op een veilige manier kunnen gebruiken en op de hoogte zijn van de gevaren die het gebruik van het apparaat met zich meebrengt. Laat kinderen niet met het apparaat spelen. Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

Laat het snoer vervangen door de fabrikant, servicecentrum of gelijksoorg bevoegd persoon als het beschadigd is om elk risico te voorkomen.

Voor details over de reinigingsmethode en -frequene, zie de rubriek "Reiniging en onderhoud" op pagina 27&28.

De deur dient niet open gelaten te worden, daar dit een struikelgevaar zou kunnen inhouden.

WAARSCHUWING: Messen en ander keukengerei met scherpe punten moeten in de korf gestoken worden met de punt naar beneden of in horizontale posie.

Gebruik de nieuwe slangen die met het apparaat zijn meegeleverd en gebruik geen oude slangen opnieuw.

Voor details over hoe de vaatwasser te vullen, raadpleeg de rubriek "Vullen" op pagina's 16-19.

De minimum toegestane ingaande waterdruk is 0,04 MPa.

De maximum toegestane ingaande waterdruk is 1 MPa.

De stekker moet na het installeren van het apparaat eenvoudig bereikbaar zijn.

Het maximum aantal couverts dat door deze vaatwasser kan worden gewassen is 12.

Voor instructies over alle nodige afstanden met afmetingen, de bevestigingsmethode en hoe het apparaat aan de steun vast te maken, raadpleeg de rubriek "INSTALLATIE".

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

- De vaatwasser mag uitsluitend worden gebruikt voor het afwassen van huishoudelijke vaat en kookgerei.

- Trek nooit aan het snoer om de stekker uit het stopcontact te halen, maar grijp aljd de stekker vast.

- Raak de vaatwasser nooit aan als u blootsvoets bent of nae handen of voeten hee.

- Maak de deur niet open terwijl een vaatwasprogramma loopt, omdat hete stoom en heet water uit het apparaat kunnen worden gespuwd.

- Als u een oud apparaat afdankt met een slot/vergrendeling op de deur, dient u het slot eerst te breken om te voorkomen dat kinderen jdens het spelen in het apparaat vast komen te zien.

- Sta niet toe dat kinderen op de deur van de vaatwasser klimmen en zet geen zware voorwerpen op de geopende deur neer omdat dit het apparaat in onevenwicht kan brengen.

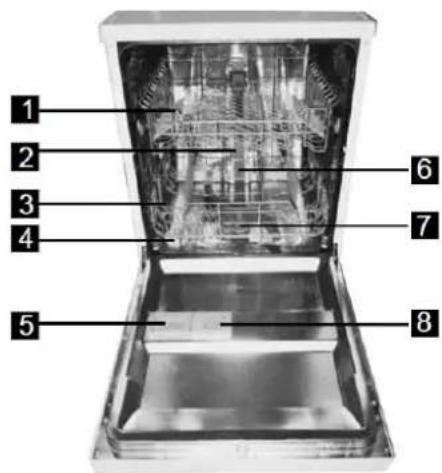

BESCHRIJVING

Vooraanzicht (Binnenkant)

1 2 3 4 5 6 7 8

1. Bekerrek

2. Bovenste korf

3. Onderste korf

4. Zoutreservoir

5. Vaatwasmiddelbakje

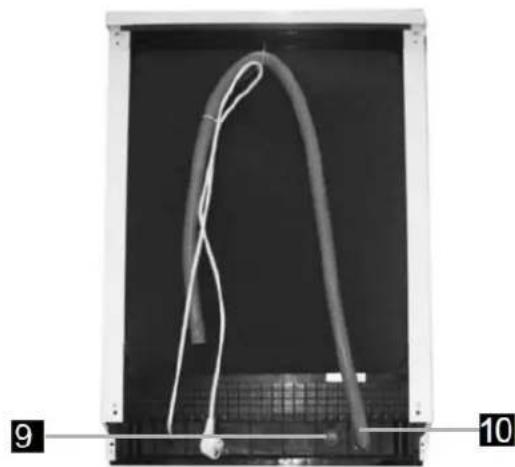

Achteraanzicht

1. Bovenste sproeiarm

2. Filtereenheid

3. Glansmiddelbakje

4. Waterinlaatklep

5. Afvoerslang

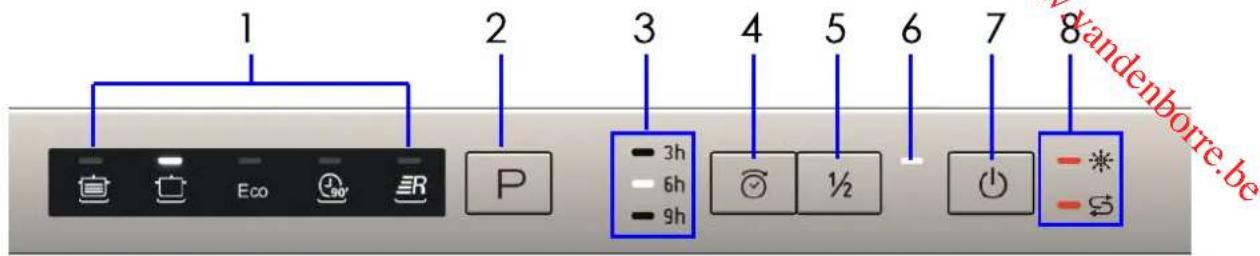

Bedieningspaneel

Overzicht

1 2 3 4 5 6 7 8 vandenborre.be P 3h 6h 9h

1. Controlelampjes

Intensief

Normaal

Eco

Eco

90 min

Snel

1. P Wasprogramma knop
2. Uitgestelde start indicatorlampje

Uitgestelde start knop

Functieknop voor halve belading
6. Controlelampjes van halve belading

Aan/uit-knop

1. Statuscontrolelampjes

Glansmiddel bijvllen

Zout bijvullen

VOORDAT U UW VAATWASSER INSTALLEERT

Controleer voordat u uw vaatwasser op de netvoeding aansluit of de spanning op het typeplaatje van uw apparaat overeenstemt met de spanning bij u thuis.

Het apparaat moet geaard zijn. De fabrikant is niet verantwoordelijk voor schade die ontstaat door het niet gebruiken van een aarding.

WAARSCHUWING: Sluit de elektrische stroom af voordat u uw vaatwasser installeert.

INSTALLATIE-INSTRUCTIES

Uw vaatwasser kan overal in uw keuken worden geïnstalleerd zolang er ruimte en mogelijkheid tot het aansluiten op de watervoorziening/afvoer en elektrische voeding is

Sluit geen verlengsnoer op het apparaat aan om mogelijk gevaar te voorkomen.

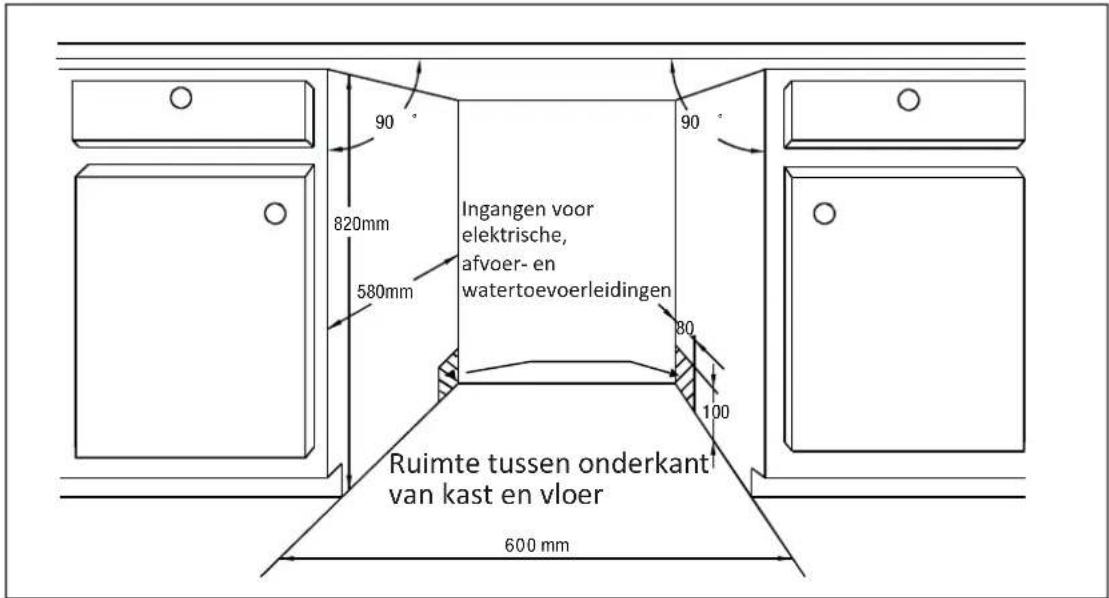

Vereisten voor de kastopening

90° 820mm 580mm Ingangen voor elektrische, afvoer- en watertoevoerleidingen 80° 100° Ruimte tussen onderkant van kast en vloer 600 mm

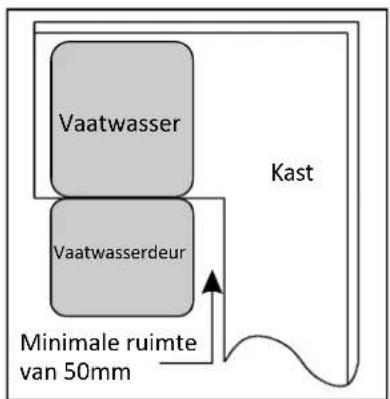

Zorg voor een open ruimte van minstens 50 cm tussen de zijkant van de vaatwasserdeur en de aangrenzende wand of kast.


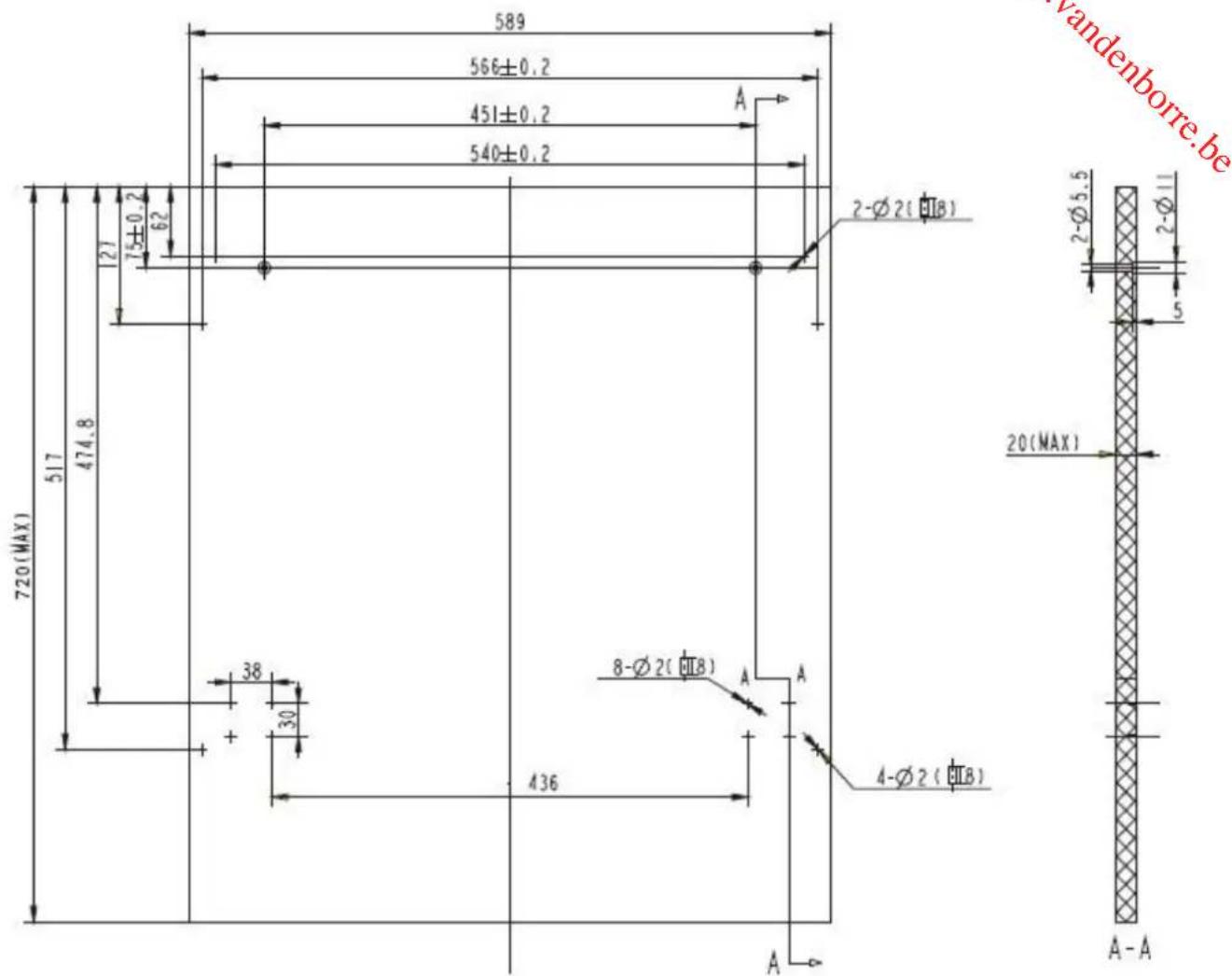

Keukenkastdeur voorbereiden en monteren (niet meegeleverd)

589 566±0.2 451±0.2 540±0.2 A 2-Ø2(□B) 720(MAX) 517 474.8 127 75±0.2 62 38 30 + 436 8-Ø2(□B) A A 4-Ø2(□B) A-A vandenborre.be 2-Ø5.5 2-Ø11 5 20(MAX) A-A

(Eenheden: mm)

1. Gebruik bovenstaand installaeschema om de gaten te markeren en boor vervolgens de gaten in de keukenkastdeur.

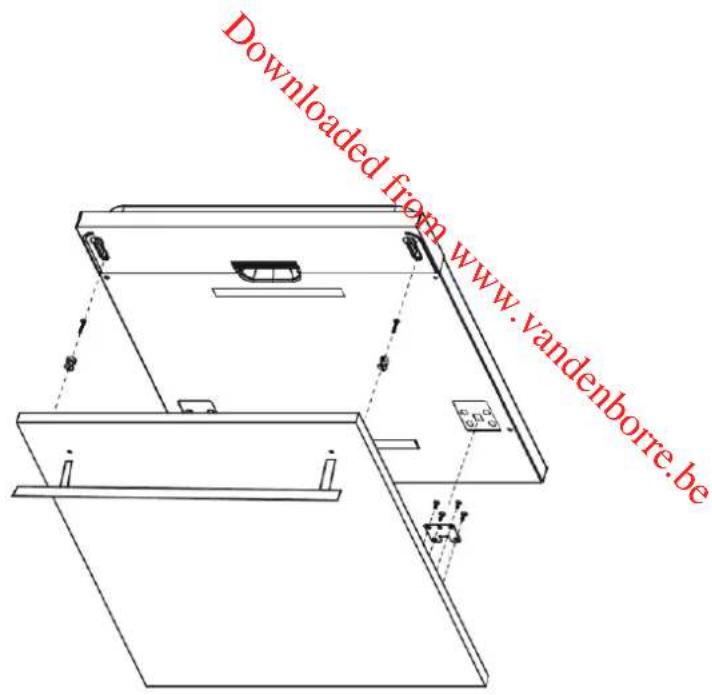

2. Maak de keukenkastdeur aan de vaatwasserdeur vast met behulp van de meegeleverde schroeven, bouten en beugels.

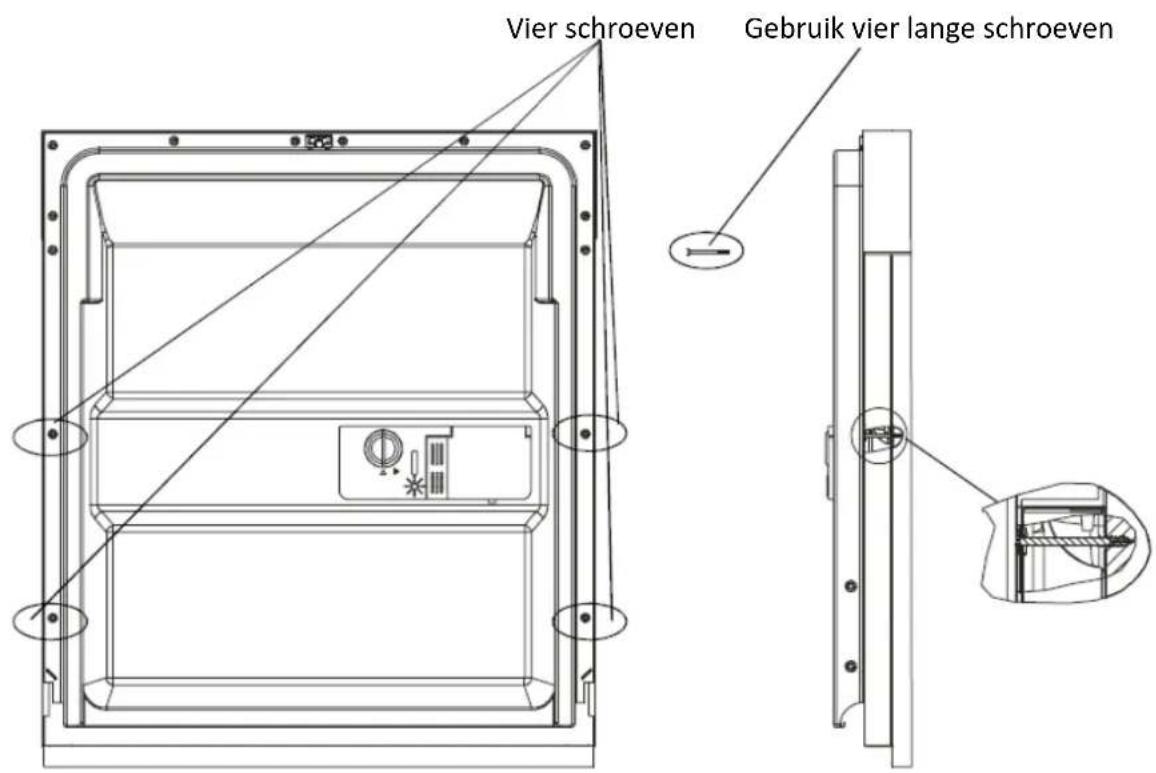

1. Verwijder de vier schroeven aan de binnenkant van de vaatwasserdeur en maak vervolgens de keukenkastdeur vast aan de vaatwasserdeur door de vier lange schroeven in te brengen en vast te draaien.

Vier schroeven Gebruik vier lange schroeven

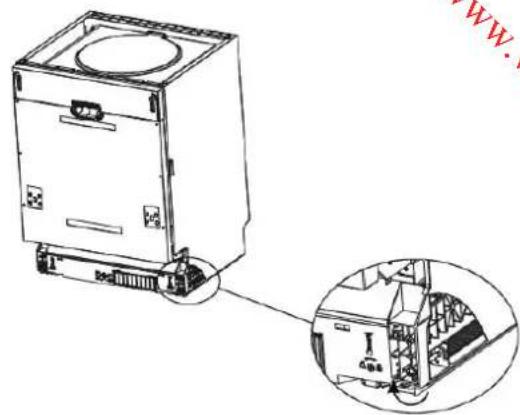

De spanning van de deurveer afstellen

De vaatwasserdeur is vastgemaakt aan veren. Deze werden in de fabriek afgesteld om een juiste spanning te waarborgen zodat de deur probleemloos geopend en gesloten kan worden.

• Na het bevesgen van een keukenkastdeur is het echter nodig om de spanning van de deurveer opnieuw af te stellen.
• Draai aan de afstelschroef, of maak de stalen kabel strakker of losser met behulp van een inbussleutel (niet meegeleverd).
• De veerspanning is juist wanneer:

a) De deur horizontaal blij wanneer deze volledig is geopend.
b) U de deur eenvoudig kunt sluiten.

WAARSCHUWING: Als de spanning van de deurveer niet wordt afgesteld, kan dit schade aan het apparaat veroorzaken.

Op de watervoorziening aansluiten

Toevoerslang (koudwatertoevoer)

De watertoevoerslang van het apparaat eindigt in een 3/4" vrouwelijke aansluing. De aansluing van uw waterleiding moet dus eindigen in een gelijksoorge mannelijke aansluing en voorzien zijn van een afsluitkraan die zich in de buurt bevindt.

Sluit de rechte aansluing van de toevoerslang stevig aan op de waterleiding, ervoor zorgend dat de sluitringen in beide uiteinden van de slang goed op hun plaats zien.

Waterdruk

Voor een opmale werking moet de druk van de watertoevoer tussen 0,04 MPa en 1MPa bedragen. De druk van de watertoevoer naar de vaatwasser wordt door een 'drukschakelaar' geregeld. Wanneer de druk van de watertoevoer bij u thuis te laag is, za de vuljd van de vaatwasser hierdoor toenemen of zal het apparaat niet werken.

WAARSCHUWING: Sluit de hydrant na gebruik.

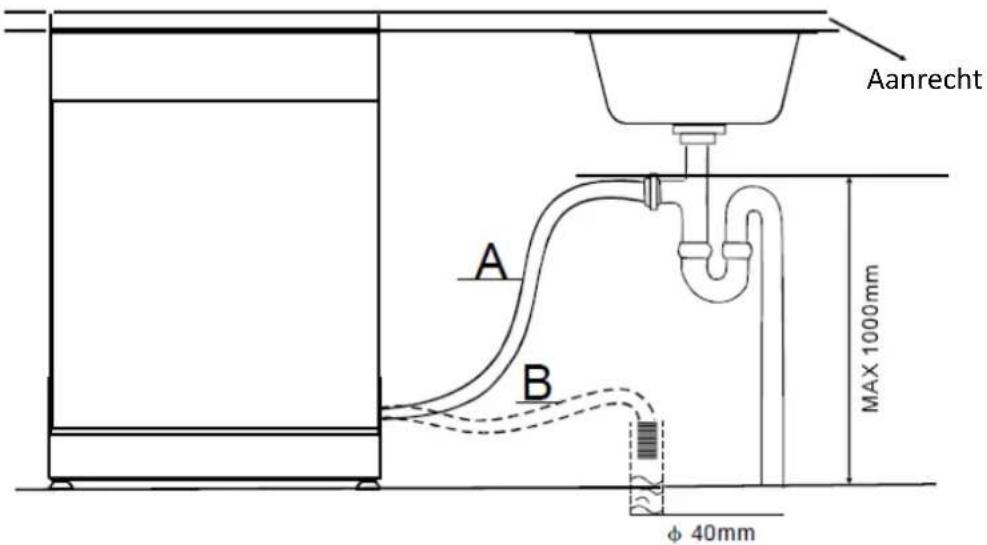

Met de wateruitlaat verbinden

Breng de afvoerslang in een afvoerbuis of standpijp.

Het uiteinde van de slang moet worden gestopt in een afvoerbuis van maximaal 1000 mm hoogte vanaf de onderkant van de vaatwasser. Het uiteinde van de slang mag niet in water worden gedompeld om terugstroming te voorkomen.

Rond het uiteinde van de afvoerslang moet een luchtopening zijn. Zorg ervoor dat de diameter van de standpijp minstens 40 mm bedraagt.

Aanrecht A B MAX 1000mm φ 40mm

Als er lekken worden gedetecteerd, draai de watertoevoer onmiddellijk dicht en controleer de slangverbindingen grondig. Indien nodig, maak de verbindingen opnieuw.

Als u het lek zelf niet kunt stoppen, raadpleeg een vakbekwame loodgieter.

De condensstrip aanbrengen

Condensstrip

De condensstrip moet tegen de onderkant van het werkblad worden aangebracht als bescherming tegen binnendringend vocht.

1. Zorg dat de onderkant van het werkblad schoon is.
2. Verwijder het achterblad van de strip.
3. Kleef de condensstrip op de onderkant van het werkblad.

Waterpas zeen

Plaats de vaatwasser op een vlakke, stabiele ondergrond.

Voor een juiste werking is het zeer belangrijk dat de vaatwasser perfect waterpas staat. U kunt de vaatwasser waterpas zeen door de stelvoetjes aan de onderkant van het apparaat af te stellen.

WERKING

Uw vaatwasser reinigt de vaat door een mengsel van water en vaatwasmiddel (onder druk) tegen de bevuilde oppervlakken te sproeien. Het water wordt via een draaiende sproeiarm in het apparaat gepompt, afgevoerd via een Iter die etensresten en vuile deeltjes verwijdert en opnieuw doorheen de sproeiarm gepompt.

Het vuile water wordt aan het eind van elke cyclus weggepompt en vervangen door schoon water (het aantal keren hangt af van de gebruikte cyclus).

OPMERKING:

Hard water hee een negaeve invloed op de prestaes van uw vaatwasser. Hard water veroorzaakt ook "afzeng" (een wie lm) in uw vaatwasser en/of "kalk" op de roestvrijstalen binnenwanden van de vaatwasser en het verwarmingselement dat zich in de zinkput onder het verwijderbare Iterscherm bevindt.

Om dit zoveel mogelijk te voorkomen is het aanbevolen periodiek (minstens wekelijks) de binnenkant van de (lege) vaatwasser te spoelen/gebruiken met 1 kopje wie azijn.

Algemene waarsc huwingen en aanbevelingen

Voordat u de vaatwasser in gebruik neemt, is het raadzaam om de volgende aanbevelingen in acht te nemen met betrekking tot types van vaat die kunnen worden gereinigd en de schikking ervan.

Voordat u de vaat in de korven doet is het nodig om:

• Grove etensresten -zoals boen- te verwijderen, omdat deze de lter kunnen verstoppen of de waterpomp kunnen beschadigen.
• Poen en pannen met aangebrande etensresten te weken voordat u deze in de korven zet.

Het is niet nodig de vaat onder stromend water voor te spoelen voordat u het in de korven zet.

WAARSCHUWINGEN:

• Zorg ervoor dat de vaat goed vast zit, zodat het jdens het programma niet kan omvallen en het draaien van de sproeiarm niet hindert.
• Vaat zoals kopjes, kommen, glazen en pannen moeten met de opening naar onder gericht worden ingezet en eventuele holtes gekanteld, zodat alle water kan weglopen.
• Stapel geen borden op elkaar.
• Zet glazen niet te dicht bij elkaar om te voorkomen dat ze tegen elkaar gaan botsen en breken.
• Laad grote arkelen die het moeilijkste schoon te maken zijn in de onderste korf.
• Controleer of alle vaat vaatwasserbestendig is.

Serviesgoed dat niet vaatwasserbestendig is:

• Houten schalen, poen of pannen
- Arsanale voorwerpen
- Kunststof vaat (behalve deze die als vaatwasserbestendig is gemarkeerd)
- Kommen en vaat van koper, n, zink of messing
- Aluminium vaat
- Tafelzilver
• Glas en kristal
- Beschilderde voorwerpen

De korven vullen

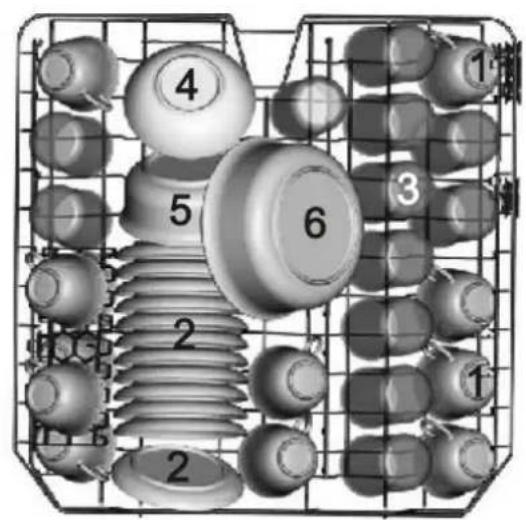

De bovenste en onderste korf vullen

De bovenste korf is ontworpen voor delicate en lichtere items zoals glazen, kopjes, schotels, kommen en ondiepe pannen.

De onderste korf is ontworpen voor sauspannen, deksels, borden, slakommen, bestek, etc.

Serveerschalen en grote deksels moeten aan de rand van de korf worden geplaatst, zodat de bovenste sproeiarm ongehinderd kan ronddraaien.

Schik alle items zodat het water bij alle zijden kan komen.

Bovenste korf Onderste korf

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Kopjes

Schotels

Glazen

Kleine serveerkom

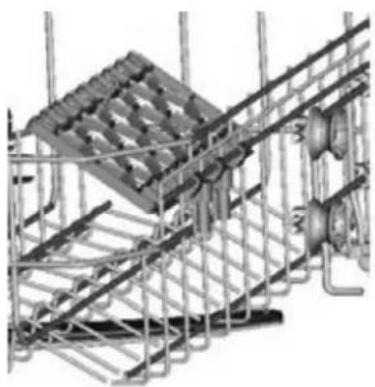

De bovenste korf is voorzien van een bekerrek.

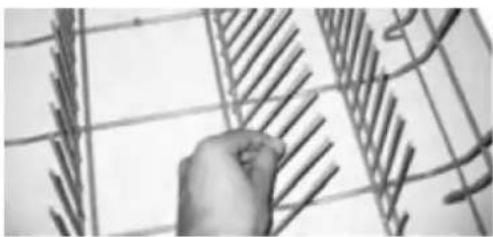

Voor kleine ladingen kan het bijkomend bekerrek omlaag worden gevouwen wanneer deze niet nodig is, zoals hieronder afgebeeld.

Om opmaal gebruik te kunnen maken van de ruimte in de onderste korf en grote schalen in te laden, kunnen de bordensteunen horizontaal worden neergeklapt.

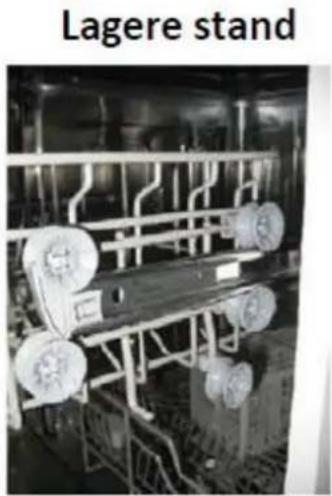

Om de bovenste korf in een hogere of lagere stand te zetten,

1. Schuif de korf uit.
2. Zet de korf in een hogere of lagere stand.
3. Installeer de doppen in hun oorspronkelijke positie.

Het bestekrek en de bestekkorf vullen

Rangschik het bestek in het rek.

Het bestek moet met de handgrepen naar beneden gericht in de bestekkorf worden geplaatst. Messen en vorken moeten voor de veiligheid met de handgrepen naar boven gericht worden geplaatst.

Wees voorzichg jdens het vullen om letsel door de messen te voorkomen.

1. Soeplepels
2. Vorken
3. Messen
4. Theelepels
5. Dessertlepels
6. Serveerlepels
7. Serveervorken
8. Sauslepels

Zorg dat scherpe voorwerpen niet uit de bestekkorf steken.

Waterontharder gebruiken

De hardheid van het water verschilt van gemeente tot gemeente. Hard water kan in de vaatwasser kalkafzeng op het serviesgoed veroorzaken. Dit apparaat is uitgerust met een waterontharder, die gebruik maakt van regenereerzout dat speciek ontworpen is om de mineralen uit het water te verwijderen.

OPGELET:

• Gebruik alleen regenereerzout dat speciaal voor huishoudelijke vaatwassers is samengesteld.
• Gebruik geen keukenzout omdat dit niet-oplosbare stoen bevat die het systeem van de waterontharder kunnen beschadigen.
• Vul het zoutreservoir voordat u het vaatwasprogramma opstart. Op deze wijze spoelt overtollige zoutoplossing onmiddellijk met het water weg. Langdurige aanwezigheid van zoutwater in het apparaat kan tot corrosie leiden.
• Als u van plan bent om vaatwastableen te gebruiken voor uw vaat, hoe u geen regenereerzout of glansmiddel aan te schaen. Opgelet, het controlelampje Zout bijvullen op het bedieningspaneel blij in dit geval connu branden. Dit is normaal en hee geen invloed op de werking van uw vaatwasser.

Het zoutverbruik aanpassen

1. Open de deur en schakel de vaatwasser in.
2. Open de status voor het aanpassen van het zoutverbruik door P ingedrukt te houden totdat de controlelampjes en knipperen.
3. Terwijl de twee controlelampjes knipperen, druk herhaaldelijk op P om de instelling aan te passen afhankelijk van uw waterhardheid.
4. Druk op om de instelling te bevesgen.

WATERHARDHEID				Verlichtecontrolelampje	Zoutverbruik(gram/cyclus)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0,94		0
6~11	10~20	7~14	1,0~2,0		9
12~17	21~30	15~21	2,1~3,0		12
18~22	31~40	22~28	3,1~4,0	Eco	20
23~34	41~60	29~42	4,1~6,0	Eco
35~55	61~98	43~69	6,1~9,8	Eco

OPMERKING:

1° dH=1,25° Clarke=1,78° fH=0,178mmol/l

° dH: Duitse graden

° fH: Franse graden

° Clarke: Britse graden

Het zoutreservoir vullen

1 Schroef de dop van het zoutreservoir los door deze tegen de klok in te draaien.

2 Zet de tuit van de meegeleverde trechter in de opening van het zoutreservoir. Laad het zoutreservoir met circa 1,5kg zout.

1 Open

Schroef de dop met de klok mee vast.

OPMERKING: Vul alleen het zoutreservoir wanneer het controlelampje voor zout bijvullen brandt. Het controlelampje kan na het vullen van het zoutreservoir nog branden, aankelijk van in welke mate het zout oplost.

De glans- en vaatwasmiddelbakjes gebruiken

Glansmiddel helpt de vaat sneller te drogen en voorkomt vorming van vlekken en kalkafzeng. Het wordt automasch aan het water toegevoegd jdens de laatste spoelbeurt.

De glans- en vaatwasmiddelbakjes bevinden zich op de binnenkant van de deur: het vaatwasmiddelbakje aan de linkerkant en het glansmiddelbakje aan de rechterkant.

Glansmiddel toevoegen

1 Draai de dop van het glansmiddelbakje tegen de klok in om te verwijderen.

2 Vul het bakje helemaal met glansmiddel.

- De opsche niveau-indicator aan de zijkant van de dop is dan volledig verduisterd.

3 Installeer de dop terug en draai met de klok mee.

OPMERKING: Vul glansmiddel bij wanneer de opche niveau-indicator doorzichg wordt of wanneer het controlelampje van het glansmiddel brandt.

Het verbruik van glansmiddel aanpassen

De fabrieksinstelling voor de vaatwasser is en u hee de keuze uit 6 instellingen.3

De hoeveelheid vrijkomend glansmiddel is evenredig met de stand van de keuzeschakelaar.

1. Om de hoeveelheid vrijkomend glansmiddel in te stellen, verwijder de dop van het glansmiddelbakje.

2. Gebruik een schroevendraaier (niet meegeleverd) om de keuzeschakelaar naar de gewenste stand te draaien.

3. Installeer de dop terug en draai met de klok mee.

1 2 3 4 5 6 ↑ PRICE H/O OPEN

OPMERKING: De hoeveelheid glansmiddel moet worden verhoogd

wanneer de gewassen vaat mat is of cirkelvormige vlekken vertoont. Wanneer de vaat plakkerig is of wie strepen vertoont, moet de hoeveelheid glansmiddel worden verlaagd.

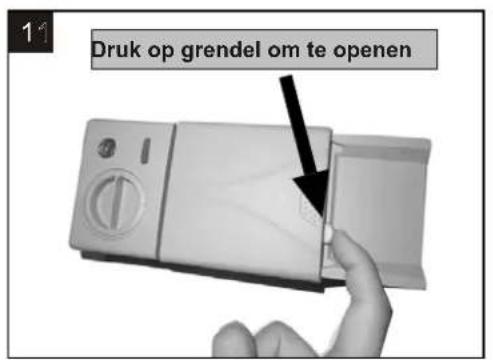

Vaatwasmiddel toevoegen

1 Om het deksel van het vaatwasmiddelbakje te openen, druk zacht op de onspanknop.
2 Voeg vaatwasmiddel toe en sluit het deksel voorzichtig.

Druk op grendel om te openen

Vaatwaspoeder Vaatwastablet

A vaatwasmiddel voor de hoofdcyclus

OPMERKING: Gebruik alleen vaatwasmiddel dat speciaal voor vaatwassers is samengesteld. Voor een opmaal vaatresultaat is het belangrijk dat u een vaatwasmiddel van goede kwaliteit koopt.

Voor een beter droogresultaat is het aanbevolen om een glansmiddel te gebruiken wanneer u een 3-in-1 of alles-in-één tablet gebruikt.

Sluit het vaatwasmiddelbakje.

Als uw vaatwerk slechts matig vuil is, kunt u minder vaatwasmiddel gebruiken dan aanbevolen.

vak.

Duw het deksel (1) omlaag totdat het vast klikt (2).

Als u vaatwastabletten gebruikt, lees de gebruiksinstructies op de verpakking om te weten te komen waar de tabletten in de vaatwasser geplaatst moeten worden (bijv. in de bestekmand, vaatwasmiddelbakje, etc.). Zorg dat het deksel van het vaatwasmiddelbakje dicht is, zelfs wanneer u tabletten gebruikt.

Voor een beter droogresultaat is het aanbevolen om een glansmiddel te gebruiken wanneer u een 3-in-1 of alles-in-één tablet gebruikt.

Vaatwasprogramma's

Programma	Mate van bevuiling	Omschrijving van de cyclus	Aanbevolen hoeveelheid vaatwasmidd el voorwas/ hoofdwas	Duur vaatwas (min.)	Energie (kWu)	Water (L)	Glans-middel nodig?
Intensief	Voor zeer vuil vaatwerk en normaal vuile poen, pannen, borden, etc.	Voorwassen (50°C)Wassen (60°C)SpoelenSpoelenSpoelen (70°C)Drogen	5/25 g(of 3 in 1)	170l, 1	Ja 6	8,5
Normaal	Voor normaal bevuilde vaat zoals poen, glazen en licht vuile pannen	Voorwassen (45°C)Wassen (55°C)SpoelenSpoelen (65°C)Drogen	5/25 g(of 3 in 1)	180	1,3	15	Ja
*Eco	Normale dagelijkse cyclus voor normaal bevuilde vaat zoals poen, borden en glazen	VoorwassenWassen (45°C)Spoelen (65°C)Drogen	5/25 g(of 3 in 1)	190	0,9	11	Ja
90 minuten	Voor licht bevuilde vaat die geen uitstekende droogeciëne nodig hee	Wassen (65°C)SpoelenSpoelen (65°C)Drogen	30 g(of 3 in 1)	90	1,35	12,5	Nee
Snel	Een kortere wascyclus voor licht bevuilde vaat en snel wassen	Wassen (45°C)Spoelen (50°C)Spoelen (55°C)	25 g	30	0.75	11	Nee

* Testprogramma voor EN 50242

De informae voor de vergelijkingstest overeenkomsg met EN 50242 is als volgt:

• Inhoud: 1 couverts2
• Stand van bovenste korf: Lage stand
• Glansmiddelinstelling: 6

OPMERKING:

1. De duur van de vaatcyclus is aankelijk van de temperatuur van het toevoerwater en de omgevingstemperatuur.
2. Het stroomverbruik in de stand-bymodus is 0,49W (deur open) en in de uit-modus 0,45 W.

De vaatwasser starten

1. Draai de waterkraan open.
2. Open de deur van de vaatwasser.
3. Kijk de Iters na.

- Zorg dat deze schoon en goed ingezet zijn. Zie hoofdstuk "Reiniging en onderhoud".

1. Controleer of er voldoende glansmiddel en zout in het apparaat is.

2. Zet de vaat in de vaatwasser.

- Controleer of de sproeiarmen vrij kunnen draaien.

1. Giet de vereiste hoeveelheid vaatwasmiddel in het vaatwasmiddelbakje volgens de aanwijzingen in de tabel "Vaatwasprogramma's".

2. Druk op om de vaatwasser in te schakelen.

3. Selecteer het gewenst vaatprogramma door op de overeenkomsge programmaknop te drukken.

- Het overeenkomsg programmacontrolelampje op het display brandt.

Eco

Uitsteltimer: De uitsteltimer stelt u in staat om de start van een vaatprogramma met 3,6 of 9 uur uit te stellen.

Druk herhaaldelijk op brandt. √ totdat het gewenste uitgestelde start-controlelampje

Eenmaal de uitsteltimer is ingesteld, doe de vaatwasserdeur dicht om de functie te activeren. Het overeenkomstige uitgestelde start-controlelampje knippert.

1. Als u een halve belading wilt wassen, druk op 1/2en het overeenkomsg controlelampje brandt.

-Deze funce kan alleen in het Intensieve, Normale, Eco-wassen, en 90 minuten-programma worden gebruikt.

-Als deze funce ingeschakeld is, zal de vaatwasser automasch de hoeveelheid water, het energieverbruik en de wasduur verlagen.

- De overeenkomsge controlelampje(s) brand(t/en) op het display.

1. Druk de deur van de vaatwasser stevig dicht.

- De vaatcyclus start.

1. Aan het einde van het vaatwasprogramma laat de vaatwasser een zoemtoon horen en stopt deze automasch.

2. Wacht circa 15 minuten voordat u de deur van de vaatwasser opent om brandwonden te voorkomen.

3. Ledig de vaatwasser. 3

De vaatcyclus start niet wanneer de deur van de vaatwasser open staat of niet stevig is gesloten.

Open de deur niet terwijl de vaatwasser werkt omdat heet water uit het apparaat kan worden gestoten, wat brandwonden kan veroorzaken.

Vaat toevoegen

1. Open de deur lichtjes om de werking van de vaatwasser te stoppen, hierbij opleend voor ontsnappende stoom.
2. Stop de bijkomende vaat in de vaatwasser.
3. Sluit de deur. De cyclus wordt hervat vanaf het punt waar het werd onderbroken.

Tijdens de werking een ander vaatwasprogramma kiezen

Wanneer u per ongeluk een verkeerd vaatwasprogramma hebt ingesteld kunt u dit jdens de werking nog wijzigen.

1. Open de deur.
2. Druk en houd P circa 3 seconden ingedrukt. U hoort een ie toon. p p
3. Druk herhaaldelijk op P om een nieuw programma te selecteren.

- Het controlelampje van het nieuw programma brandt.

1. Doe de deur dicht om het nieuwe programma te starten.

REINIGING EN ONDERHOUD

Voor reiniging, schakel het apparaat aljd uit en haal de stekker uit het stopcontact.

Gebruik geen chemische oplosmiddelen of detergenten want deze kunnen het oppervlak van het arkel beschadigen.

Reinig de buiten- en binnenwanden van de vaatwasser met een vochge doek.

De Itereenheid reinigen

De Itereenheid bestaat uit een hoofdlter (1), een centrale Iter (2) en een microlter (3).

2 1 3

De Iters uit elkaar halen

Draai de ltereenheid tegen de klok in om de Iters van het apparaat los te maken.

Til de Iltereenheid op en scheid vervolgens de Iters.

Spoel de Iters onder stromend water en reinig met een zachte borstel.

Maak de Iters regelmag schoon. Plaats de Itereenheid terug en draai met de klok mee om deze in het apparaat vast te zeen.

OPGELET: Gebruik de vaatwasser nooit zonder de Itters.

De deur reinigen

Gebruik een vochge doek om de rand rondom de deur te reinigen.

Gebruik geen schoonmaaksprays omdat hierdoor vloeistof in het deurslot en de elektrische onderdelen terecht kan komen.

Open

De sproeiarmen reinigen

De sproeiarmen kunnen eenvoudig worden afgehaald om de sproeigaten regelmag te reinigen zodat mogelijke verstopping wordt voorkomen.

Verwijder de bovenste en onderste sproeiarm door ze respecevelijk los te schroeven of uit te trekken.

OpenOpen

Was de sproeiarmen onder stromend water en maak ze weer vast. Zorg ervoor dat de draaibeweging op geen enkele manier wordt verhinderd.

Voorzorgsmaatregelen tegen vorst

Plaats de vaatwasser niet in een ruimte waar de temperatuur onder 0°C kan komen. Als dit onvermijdbaar is, ledig de vaatwasser, sluit de deur, ontkoppel de watertoevoerleiding en ledig het.

PROBLEEMOPLOSSING

Probleem	Mogelijke oorzaken	Oplossingen
De vaatwasser start niet.	Zekering gesprongen of de stroomonderbreker in werking gezet.	Vervang de zekering of reset de circuitonderbreker. Verwijder ander apparatuur die zich op hetzelfde circuit van de vaatwasser bevindt.
	Voeding is niet ingeschakeld.	Zorg dat de vaatwasser is ingeschakeld en de deur juist gesloten is.Zorg dat de stekker in een stopcontact is gestoken.
	De deur is niet goed gesloten.	Sluit de deur goed.
Het water wordt niet uit de vaatwasser weggepompt	Een knik in de afvoerslang	Controleer de afvoerslang.
	Filter verstopt	Controleer de Iters (zie “De ltereenheid reinigen”).
	Spoelbak verstopt	Controleer of de spoelbak leegloopt. Als dit niet het geval is, kunt u een loodgieter om advies vragen.
Schuim in de waskuip	Verkeerd vaatwasmiddel	Gebruik alleen vaatwasmiddel dat speciaal voor vaatwassers is samengesteld om schuimvorming te voorkomen. In dit geval, open de deur en laat het schuim verdampen. Sluit de deur stevig en start vervolgens een spoelcyclus op om het water weg te laten lopen. Herhaal indien nodig.
	Gemorst glansmiddel	Veeg gemorst glansmiddel aljd meteen op.
Vlekken op de binnenkant van de waskuip	U gebruikt een vaatwasmiddel dat kleurstof bevat.	Controleer bij aankoop van uw vaatwasmiddel of het geen kleurstoen bevat.
Wie lm op de binnenwanden	Hard water mineralen	Maak de binnenkant schoon met een vochge spons en afwasmiddel en draag rubber handschoenen.Gebruik geen ander schoonmaakmiddel om het risico op schuimvorming te voorkomen.
Roestvlekken op het bestek.	Het bestek is niet bestand tegen corrosie.
	Er werd geen vaatwasprogramma na het toevoegen van het zout uitgevoerd.Zoutresten zijn in de vaatcyclus terecht gekomen.	Gebruik aljd het snel vaatwasprogramma.Voeg regenereerzout toe wanneer geen vaat in de vaatwasser is ingezet.
De vaatwasser maakt veel lawaai.	De vaat rammelt tegen elkaar.De sproeiarmen botsen tegen de vaat.	Raadpleeg “De korven vullen” om de vaat te herschikken.
De vaat is niet schoon.	De vaat is niet goed gerangschikt.	Raadpleeg "De korven vullen".
	Het geselecteerde vaatwasprogramma is te licht.	Selecteer een intensiever programma.Raadpleeg “Vaatwasprogramma’s”.
	Onvoldoende of ongeschikt vaatwasmiddel gebruikt.	Gebruik meer vaatwasmiddel of probeer een ander.
	De sproeiarmen zijn belemmerd.	Herschik de vaat zo dat de sproeiarmen vrij kunnen draaien.
	De Iters zijn niet schoon of niet correct ingezet.	Reinig en/of zet de Iters correct in.
Strepen en vlekken op de vaat	De instelling van het glansmiddelbakje is onvoldoende hoog.	Schakel de schakelaar van het glansmiddelbakje naar een hogere stand.
De vaat is niet volledig droog.	Onjuiste schikking.	Raadpleeg "De korven vullen".
	Het glansmiddel is op of er werd te weinig gebruikt.	Verhoog de instelling of vul glansmiddel bij.
	Verkeerd programma gekozen.	Kies een vaatwasprogramma met een lange wasduur.

Foutcodes

Als een storing optreedt, knippert het overeenkomstig controlelampje snel om u te waarschuwen:

Controlelampje knippert snel	Betekenis	Mogelijke oorzaak
	Langere toevoertijd.	Kraan is niet open, of watertoevoer is belemmerd,of waterdruk is te laag.
	De benodigde temperatuur werd nog niet bereikt.	Het verwarmingselement werkt niet correct.
	Overstroming.	Bepaalde delen v an de vaatwasser lekken.

WAARSCHUWING!

Als het apparaat overstroomt, draai de watertoevoer dicht alvorens met een reparateur contact op te nemen.

PRODUCTFICHE

Deze produciche is opgesteld in overeenstemming met EU-verordeningsnr. 1059/2010.

Merk	Proline
Model	PBI 47 FULL
Standaard couverts	12
Energie-eciëneklasse 1	A^++
Jaarlijks energieverbruik 2	258kWh/jaar
Energieverbruik van de standaard reinigingscyclus	0,9 kWh/cyclus
Stroomverbruik in uit-modus	0,45W
Stroomverbruik in stand-bymodus (deur open)	0,49W
Duur van stand-bymodus	30 minuten
Jaarlijks waterverbruik 3	3080 liter
Droogeciène categorie 4	A
Standaard reinigingscyclus 5	ECO
Programmaduur van de standaard vaatwascyclus	190 minuten
Geluidsniveau	47 dB(A) re 1 pW
Montage	Onder aanrecht
Geschikt voor inbouw	Ja
Hoogte	815mm
Breedte	598mm
Diepte (met aansluingen)	550mm
Stroomverbruik	1760W-2100W
Nominale spanning/ frequene	220-240V~ 50Hz
Waterdruk (stroomdruk)	0,4-10 bar = 0,04-1 Mpa

OPMERKING:

1 A+++ (hoogste eciène) tot D (laagste eciène)
② Energieverbruik "258" kWh per jaar, gebaseerd op 280 standaard reinigingscycli door vulling van koud water en verbruik op lage vermogenmodi. Het werkelijk energieverbruik is aankelijk van de gebruikswijze van het apparaat.
③ Waterverbruik "3080" liter per jaar, gebaseerd op 280 standaard reinigingscycli. Het werkelijk waterverbruik is aankelijk van de gebruikswijze van het apparaat.
④A (hoogste rendement) tot G (laagste rendement)
⑤ Dit programma is geschikt voor normaal bevuilde vaat en is het meest eciënte programma wat betre gecombineerd water- en energieverbruik voor dat type vaat.

Het apparaat voldoet in de huidige versie bij levering aan de Europese normen en richtlijnen:

-LVD 2014/35/EU

- EMC 2014/30/EU

- ErP 2009/125/EC

De bovenstaande waarden werden gemeten in overeenstemming met de normen onder de aangegeven bedrijfsomstandigheden, hoeveelheid wasmiddelen, etc.

De gebruiksaanwijzing is gebaseerd op de normen en reglementering van de Europese Unie.

Als verantwoordelijke handelaar dragen we zorg voor het milieu.

We moedigen u aan om de juiste verwijderingsprocedure voor uw apparaat en verpakkingsmateriaal te volgen. Dit draagt bij tot het behoud van de natuurlijke rijkdommen door deze te recyclen zodat zowel de menselijke gezondheid en het milieu worden beschermd.

Gooi dit apparaat en de verpakking weg in overeenstemming met de geldende wetgeving en voorschrien.

Aangezien dit apparaat elektronische componenten bevat moet het apparaat en toebehoren aan het einde van hun levensduur afzonderlijk van het huisafval worden weggegooid.

Neem contact op met uw gemeente voor informae over afdanking en recycling.

Lever het apparaat in bij het inzamelpunt van uw gemeente voor recycling. Bij sommige inzamelpunten kunt u het apparaat gras inleveren.

Hotline Vanden Brre

De dienst na verkoop is bereikbaar van maandag tot zaterdag op [phone]

Hulplijn Nederland

Hiervoor kunt u contact opnemen met het BCC Service Center: 0900 0555 (lokaal tarief), geopend van maandag t/m vrijdag van 9.00 tot 17.00 uur.

We verontschuldigen ons voor enig ongemak veroorzaakt door kleine inconsistenes in deze gebruikershandleiding, die kunnen ontstaan door productverbetering of -ontwikkeling.

Darty Holdings SAS © 14 route d'Aulnay 93140 Bondy, France26/09/2016
