GEBRUIKSAANWIJZING M6200 MAKITA

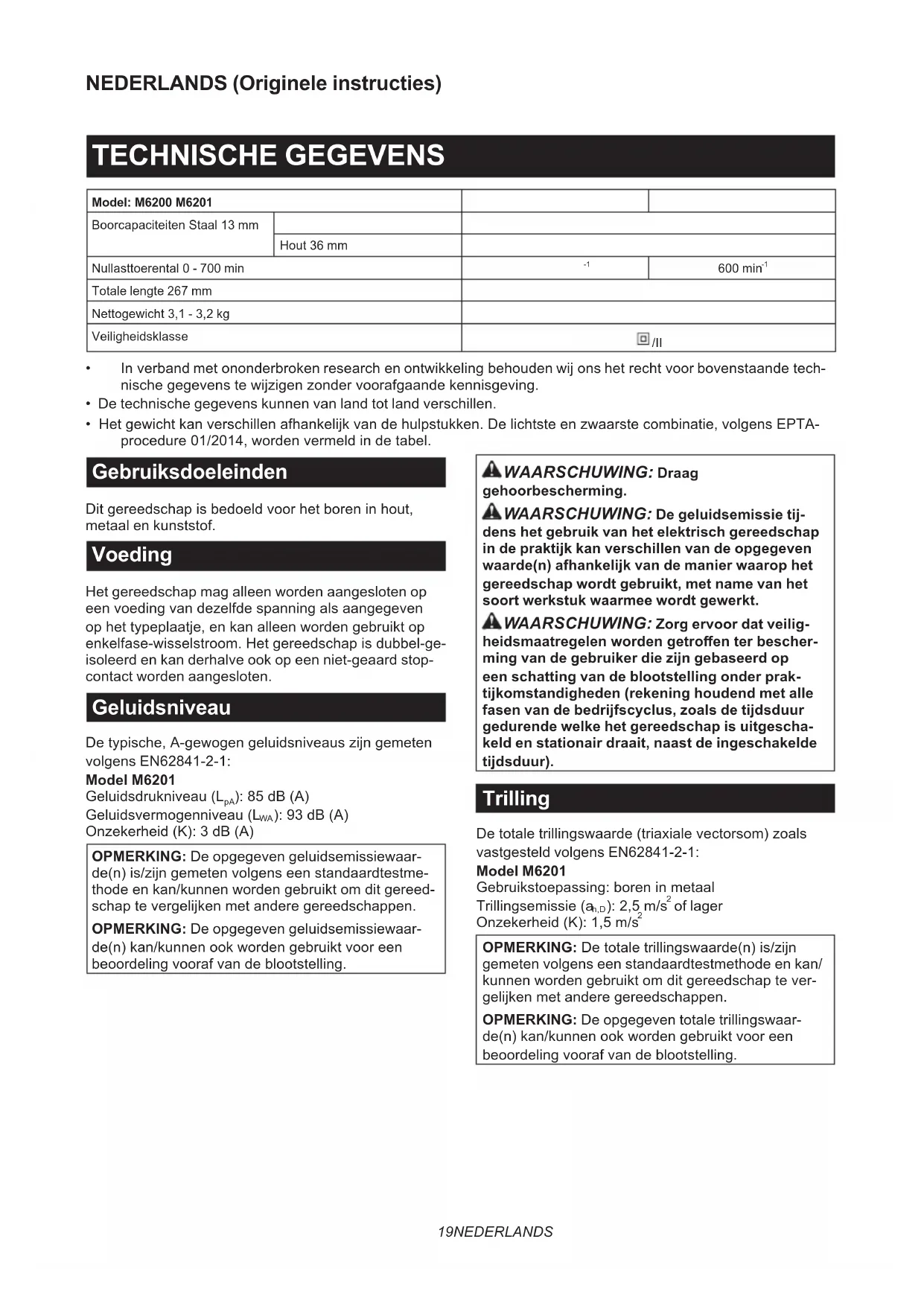

Boormachine GEBRUIKSAANWIJZING 19

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande tech- nische gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen.

• Het gewicht kan verschillen afhankelijk van de hulpstukken. De lichtste en zwaarste combinatie, volgens EPTA- procedure 01/2014, worden vermeld in de tabel. Gebruiksdoeleinden Dit gereedschap is bedoeld voor het boren in hout, metaal en kunststof. Voeding Het gereedschap mag alleen worden aangesloten op een voeding van dezelfde spanning als aangegeven op het typeplaatje, en kan alleen worden gebruikt op enkelfase-wisselstroom. Het gereedschap is dubbel-ge- isoleerd en kan derhalve ook op een niet-geaard stop- contact worden aangesloten. Geluidsniveau De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN62841-2-1: Model M6201 Geluidsdrukniveau (L

): 93 dB (A) Onzekerheid (K): 3 dB (A) OPMERKING: De opgegeven geluidsemissiewaar- de(n) is/zijn gemeten volgens een standaardtestme- thode en kan/kunnen worden gebruikt om dit gereed- schap te vergelijken met andere gereedschappen. OPMERKING: De opgegeven geluidsemissiewaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Trilling De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-1: Model M6201 Gebruikstoepassing: boren in metaal Trillingsemissie (a h,D ): 2,5 m/s

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te ver- gelijken met andere gereedschappen. OPMERKING: De opgegeven totale trillingswaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.20 NEDERLANDS WAARSCHUWING: De trillingsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkom- standigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedu

rende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). Verklaringen van conformiteit Alleen voor Europese landen De verklaringen van conformiteit zijn bijgevoegd in Bijlage A bij deze gebruiksaanwijzing. VEILIGHEIDSWAAR- SCHUWINGEN Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING: Lees alle veiligheids- waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onder- staande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). Veiligheidswaarschuwingen voor een boormachine Veiligheidsinstructies voor alle werkzaamheden

1. Gebruik de hulphandgreep (hulphandgrepen).

Verliezen van de macht over het gereedschap kan letsel veroorzaken.

2. Houd het elektrisch gereedschap vast aan het

geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het acces- soire met verborgen bedrading of zijn eigen snoer in aanraking kan komen. Wanneer acces- soires in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde meta- len delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

3. Zorg ook altijd dat u stevig op een solide

bodem staat. Let bij het werken op hoge plaatsen op dat er zich niemand recht onder u bevindt.

4. Houd het gereedschap stevig vast.

5. Houd uw handen uit de buurt van draaiende

6. Laat het gereedschap niet draaiend achter.

Schakel het gereedschap alleen in wanneer u het stevig vasthoudt.

7. Raak direct na uw werk het boorbit of het werk-

stuk niet aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken.

8. Bepaalde materialen kunnen giftige chemica-

liën bevatten. Vermijd contact met uw huid en zorg dat u geen stof inademt. Volg de veilig- heidsvoorschriften van de fabrikant van het materiaal.

9. Als het boorbit niet kan worden losgemaakt

ondanks dat de klauwen geopend zijn, gebruikt u een tang om het eruit te trekken. In dat geval kan met de hand eruit trekken leiden tot letsel vanwege zijn scherpe rand. Veiligheidsinstructies bij gebruik van lange boorbits

1. Gebruik nooit op een hoger toerental dan het

maximale nominale toerental van het boorbit. Op een hoger toerental zal het bit waarschijnlijk verbuigen als het vrij ronddraait zonder contact met het werkstuk, waardoor persoonlijk letsel kan ontstaan.

2. Begin altijd te boren op een laag toerental en

terwijl de punt van het bit contact maakt met het werkstuk. Op een hoger toerental zal het bit waarschijnlijk verbuigen als het vrij ronddraait zonder contact met het werkstuk, waardoor per- soonlijk letsel kan ontstaan.

3. Oefen alleen druk uit in een rechte lijn met het

bit en oefen geen buitensporige druk uit. Bits kunnen verbuigen waardoor ze kunnen breken of u de controle kunt verliezen, met persoonlijk letsel tot gevolg. BEWAAR DEZE INSTRUCTIES. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betre󰀨ende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstig persoonlijk letsel.21 NEDERLANDS

FUNCTIES LET OP: Controleer altijd of het gereedschap is uitgeschakeld en de stekker ervan uit het stop- contact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen. De trekkerschakelaar gebruiken LET OP: Controleer altijd, voordat u de stek- ker in het stopcontact steekt, of de trekkerscha- kelaar op de juiste manier schakelt en weer terug- keert naar de uit-stand nadat deze is losgelaten. Voor model M6200 De schakelaar kan worden vergrendeld in de aan- stand ten behoeve van het gebruikersgemak bij langdurig gebruik. Wees extra voorzichtig wan- neer u de schakelaar in de aan-stand vergrendelt en houd het gereedschap altijd stevig vast. ► Fig.1: 1. Uit-vergrendelknop 2. Trekkerschakelaar Om het gereedschap te starten, knijpt u gewoon de trekkerschakelaar in. Hoe harder u de trekkerschakelaar inknijpt, hoe sneller het gereedschap draait. Laat de trekkerschakelaar los om het gereedschap te stoppen. Voor ononderbroken gebruik, knijpt u de trekkerschake- laar in, drukt u de vergrendelknop in en laat u vervolgens de trekkerschakelaar los. Om het gereedschap vanuit de vergrendelde stand te stoppen, knijpt u de trekkerscha- kelaar helemaal in en laat u deze vervolgens los. Voor model M6201 LET OP: Verander de draairichting alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u deze verandert voordat het gereed- schap tot stilstand is gekomen, kan het gereedschap worden beschadigd. ► Fig.2:

1. Linksom 2. Trekkerschakelaar 3. Rechtsom

De schakelaar is voor twee draairichtingen, linksom en rechtsom. Om het gereedschap in te schakelen, drukt u op het onderste deel van de trekkerschakelaar voor rechtsom draaien en op het bovenste deel voor linksom draaien. Laat de trekkerschakelaar los om het gereedschap te stoppen. MONTAGE LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en dat zijn stekker uit het stop- contact is verwijderd alvorens enig werk aan het gereedschap uit te voeren. De bovenhandgreep (hulphandgreep) aanbrengen ► Fig.3 Draai de bovenhandgreep stevig op het gereedschap. De achterhandgreep aanbrengen (afhankelijk van het land) ► Fig.4: 1. Bladveer 2. Achterhandgreep

Trek de kap van het gereedschapshuis af. Steek de bladveren in de groeven van de handgreep-helft waarin de schroefhulzen zitten. En bevestig ze daarna aan de onderkant van het gereedschapshuis. ► Fig.5: 1. Achterhandgreep 2. Schroef Breng beide handgreep-helften aan en bevestig ze stevig aan elkaar met behulp van de schroeven. Het boorbit aanbrengen of verwijderen ► Fig.6: 1. Boorspankop 2. Spankopsleutel Plaats het boorbit zo ver mogelijk in de boorspankop. Draai de spankop met de hand vast. Plaats de span- kopsleutel in elk van de drie gaten en draai rechtsom vast. Zorg ervoor dat alle drie gaten in de spankop gelijkmatig worden vastgedraaid. Om het boorbit te verwijderen, draait u de boorspankop- sleutel in slechts één enkele gaten linksom en draait u de spankop vervolgens met de hand los. Na gebruik van de spankopsleutel, plaatst u deze terug op zijn oorspronkelijke plaats. BEDIENING Gebruik als boormachine ► Fig.7 Gebruik altijd de boven- of achterhandgreep (hulphand- greep) en houd het gereedschap tijdens het gebruik stevig vast aan de boven- of achterhandgreep en de schakelaarhandgreep. Boren in hout Bij het boren in hout verkrijgt u de beste resultaten met houtboortjes voorzien van een geleideschroefpunt. Deze geleideschroefpunt vergemakkelijkt het boren, door het boorbit het werkstuk in te trekken. Boren in metaal Om te voorkomen dat het boorbit bij het begin van het boren zijdelings wegglijdt, maakt u met een hamer en een centerpons een putje precies op de plaats waar u wilt boren. Plaats dan de punt van het boorbit in het putje en begin met boren. Gebruik bij het boren in metaal een smeermiddel. Uitzonderingen hierbij zijn ijzer en koper, die droog geboord moeten worden.22 NEDERLANDS LET OP: Het boren zal niet sneller verlopen als u hard op het gereedschap drukt. In feite zal dergelijk hard drukken alleen maar leiden tot beschadiging van het boorbit, lagere prestaties van het gereedschap en een kortere levensduur van het gereedschap. LET OP: Houd het gereedschap stevig vast en let vooral goed op wanneer het boorbit door het werkstuk heen breekt. Op het moment dat het boor- gat doorbreekt wordt een enorme wringende kracht uitgeoefend op het gereedschap/boorbit. LET OP: Een vastgelopen boorbit kan een- voudig verwijderd worden door de draairichting te veranderen met de omkeerschakelaar, om zo het boorbit eruit te draaien. Houd het gereedschap daarbij wel stevig vast, want er is kans op een plotselinge terugslag. (Voor model M6201) LET OP: Zet het werkstuk altijd vast in een bankschroef of soortgelijke klemvoorziening. LET OP: Boor niet in materialen waarvan u vermoedt dat er verborgen spijkers of andere voorwerpen in zitten die ertoe kunnen leiden dat het boorbit vastloopt of breekt. ONDERHOUD LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. De koolborstels vervangen ► Fig.8: 1. Slijtgrensmarkering Controleer regelmatig de koolborstels. Vervang ze wanneer ze tot aan de slijtgrensmarkering versleten zijn. Houd de koolborstels schoon, zodat ze gemakkelijk in de houders glijden. Beide koolborstels dienen tegelijkertijd te worden vervangen. Gebruik uitsluitend identieke koolborstels.

1. Gebruik een schroevendraaier om de koolbor-

steldoppen te verwijderen.

2. Haal de versleten koolborstels eruit, schuif de

nieuwe erin, en zet daarna de koolborsteldoppen weer goed vast. ► Fig.9: 1. Koolborsteldop Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.23 ESPAÑOL ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: M6200 M6201 Capacidades de perforación Acero 13 mm Madera 36 mm Velocidad sin carga 0 - 700 min
