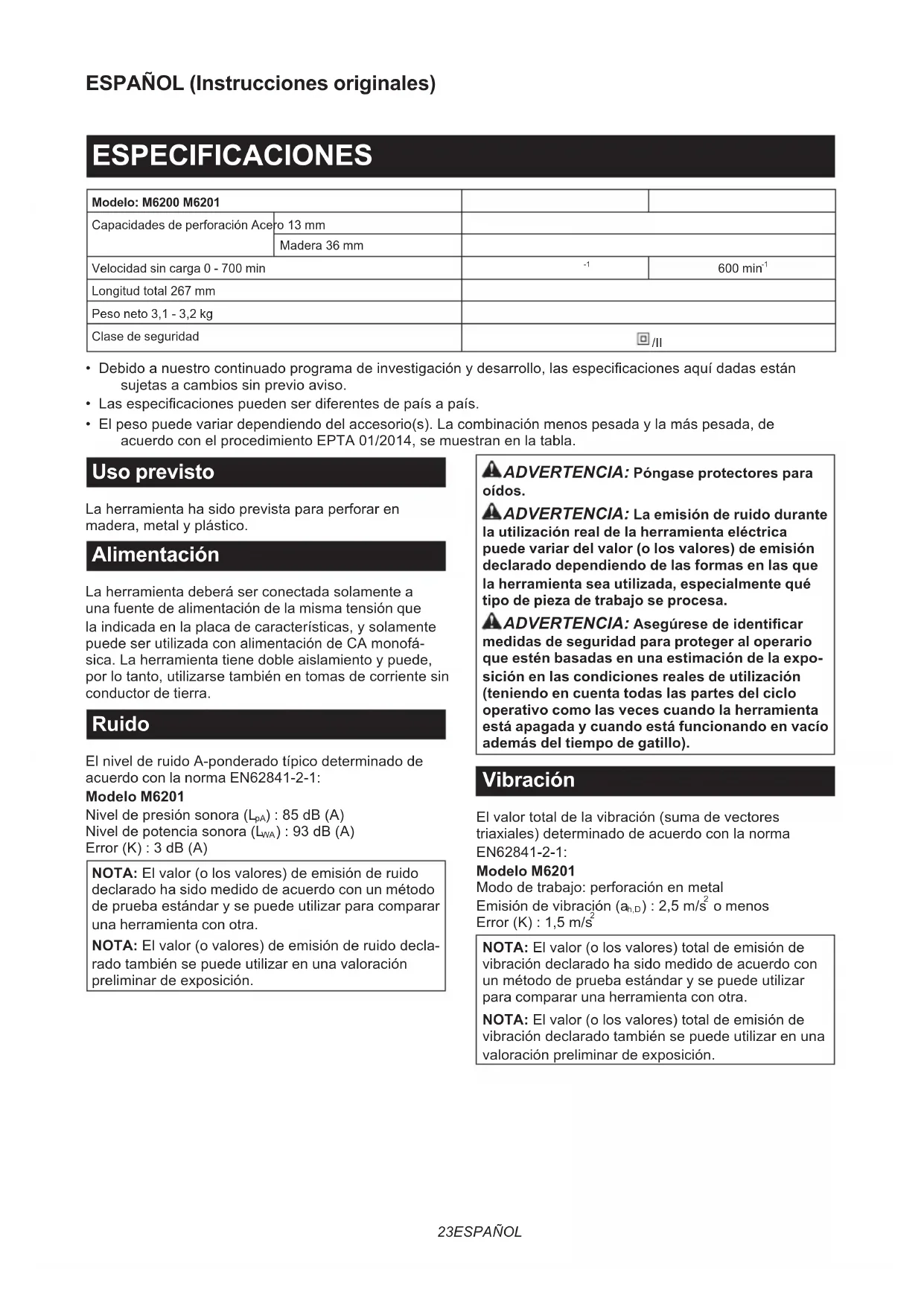

MANUAL DE USUARIO M6200 MAKITA

Longitud total 267 mm Peso neto 3,1 - 3,2 kg Clase de seguridad /II

• Debido a nuestro continuado programa de investigación y desarrollo, las especicaciones aquí dadas están sujetas a cambios sin previo aviso.

• Las especicaciones pueden ser diferentes de país a país.

• El peso puede variar dependiendo del accesorio(s). La combinación menos pesada y la más pesada, de acuerdo con el procedimiento EPTA 01/2014, se muestran en la tabla. Uso previsto La herramienta ha sido prevista para perforar en madera, metal y plástico. Alimentación La herramienta deberá ser conectada solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y solamente puede ser utilizada con alimentación de CA monofá- sica. La herramienta tiene doble aislamiento y puede, por lo tanto, utilizarse también en tomas de corriente sin conductor de tierra. Ruido El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN62841-2-1: Modelo M6201 Nivel de presión sonora (L

) : 93 dB (A) Error (K) : 3 dB (A) NOTA: El valor (o los valores) de emisión de ruido declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra. NOTA: El valor (o valores) de emisión de ruido decla- rado también se puede utilizar en una valoración preliminar de exposición. ADVERTENCIA: Póngase protectores para oídos. ADVERTENCIA: La emisión de ruido durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa. ADVERTENCIA: Asegúrese de identicar medidas de seguridad para proteger al operario que estén basadas en una estimación de la expo- sición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo). Vibración El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN62841-2-1: Modelo M6201 Modo de trabajo: perforación en metal Emisión de vibración (a h,D ) : 2,5 m/s

NOTA: El valor (o los valores) total de emisión de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra. NOTA: El valor (o los valores) total de emisión de vibración declarado también se puede utilizar en una valoración preliminar de exposición.24 ESPAÑOL ADVERTENCIA: La emisión de vibración durante la utilización real de la herramienta eléc- trica puede variar del valor (o los valores) de emi- sión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa. ADVERTENCIA: Asegúrese de identicar medidas de seguridad para proteger al operario que estén basadas en una estimación de la expo- sición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo). Declaraciones de conformidad Para países europeos solamente Las declaraciones de conformidad están incluidas como Anexo A de este manual de instrucciones. ADVERTENCIAS DE SEGURIDAD Advertencias de seguridad para herramientas eléctricas en general ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y espe- cicaciones provistas con esta herramienta eléc- trica. Si no sigue todas las instrucciones indicadas abajo podrá resultar en una descarga eléctrica, un incendio y/o heridas graves. Guarde todas las advertencias e instrucciones para futuras referencias. El término “herramienta eléctrica” en las advertencias se reere a su herramienta eléctrica de funcionamiento con conexión a la red eléctrica (con cable) o herramienta eléctrica de funcionamiento a batería (sin cable). Advertencias de seguridad para el taladro Instrucciones de seguridad para todas las operaciones

1. Utilice el mango (o los mangos) auxiliar. Una

pérdida del control puede ocasionar heridas personales.

2. Cuando realice una operación en la que el

accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable, sujete la herramienta eléctrica por las super- cies de asimiento aisladas. El contacto del accesorio de corte con un cable con corriente hará que la corriente circule por las partes metáli- cas expuestas de la herramienta eléctrica y podrá soltar una descarga eléctrica al operario.

3. Asegúrese siempre de apoyar los pies r-

memente. Asegúrese de que no haya nadie debajo cuando utilice la herramienta en luga- res altos.

4. Sujete la herramienta rmemente.

5. Mantenga las manos alejadas de las partes

6. No deje la herramienta en marcha. Tenga en

marcha la herramienta solamente cuando la tenga en la mano.

7. No toque la broca ni la pieza de trabajo inme-

diatamente después de la operación; podrán estar muy calientes y quemarle la piel.

8. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Tenga pre- caución para evitar la inhalación de polvo y el contacto con la piel. Siga los datos de seguri- dad del abastecedor del material.

9. Si la broca no se puede aojar incluso cuando

abre las garras, utilice unos alicates para extraerla. En tal caso, sacar la broca a mano puede resultar en heridas debido a su borde cortante. Instrucciones de seguridad cuando se utilizan bro- cas largas

1. No utilice nunca a velocidades más altas que

la velocidad máxima nominal de la broca. A velocidades más altas, es probable que la broca se doble si se deja girar libremente sin hacer contacto con la pieza de trabajo, resultando en heridas personales.

2. Comience a perforar siempre a velocidad baja

y con la punta de la broca haciendo contacto con la pieza de trabajo. A velocidades más altas, es probable que la broca se doble si se deja girar libremente sin hacer contacto con la pieza de trabajo, resultando en heridas personales.

3. Aplique presión solamente en línea directa con

la broca y no aplique una presión excesiva. Las brocas se pueden doblar ocasionando su rotura o la pérdida de control, resultando en heri- das personales. GUARDE ESTAS INSTRUCCIONES. ADVERTENCIA: NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar graves heridas personales.25 ESPAÑOL

FUNCIONAMIENTO PRECAUCIÓN: Asegúrese siempre de que la herramienta está apagada y desenchufada antes de intentar realizar cualquier tipo de ajuste o com- probación en ella. Accionamiento del interruptor PRECAUCIÓN: Antes de enchufar la herra- mienta, compruebe siempre para cerciorarse de que el gatillo interruptor se acciona debidamente y que vuelve a la posición “OFF” cuando lo suelta. Para el modelo M6200 El interruptor puede ser bloqueado en la posición “encendida” para mayor comodidad del opera- rio durante una utilización prolongada. Tenga precaución cuando bloquee la herramienta en la posición “encendida” y mantenga la herramienta rmemente empuñada. ► Fig.1: 1. Botón de desbloqueo 2. Gatillo interruptor Para poner en marcha la herramienta, simplemente apriete el gatillo interruptor. La velocidad de la herra- mienta aumenta incrementando la presión en el gatillo interruptor. Suelte el gatillo interruptor para parar. Para una operación continua, apriete el gatillo interrup- tor, empuje hacia dentro el botón de bloqueo y después suelte el gatillo interruptor. Para parar la herramienta desde la posición bloqueada, apriete el gatillo interrup- tor completamente, después suéltelo. Para el modelo M6201 PRECAUCIÓN: Cambie la dirección de giro solamente cuando la herramienta se haya parado completamente. Si la cambia antes de que la herra- mienta se haya parado la herramienta se podrá dañar. ► Fig.2: 1. Hacia la izquierda 2. Gatillo interruptor

El interruptor es reversible, proporcionando giro o bien hacia la derecha o bien hacia la izquierda. Para poner en marcha la herramienta, simplemente apriete la parte inferior del gatillo interruptor para giro hacia la derecha o la parte superior para giro hacia la izquierda. Suelte el gatillo interruptor para parar. MONTAJE PRECAUCIÓN: Asegúrese siempre de que la herramienta está apagada y desenchufada antes de realizar cualquier trabajo en la herramienta. Instalación de la empuñadura superior (mango auxiliar) ► Fig.3 Rosque la empuñadura superior en la herramienta rmemente. Instalación de la empuñadura trasera (especíca para cada país) ► Fig.4: 1. Resorte de lámina 2. Mango trasero

Quite la tapa de la carcasa de la herramienta. Inserte los resortes de lámina en la ranura de la parte del mango que tiene los refuerzos. Después colóquelos en la parte inferior de la carcasa de la herramienta. ► Fig.5: 1. Mango trasero 2. Tornillo Coloque ambas partes del mango y apriételas con los tornillos rmemente. Instalación o desmontaje de la broca ► Fig.6: 1. Mandril de broca 2. Llave de mandril Para instalar la broca, póngala a fondo en el mandril de broca. Apriete el mandril a mano. Ponga la llave de mandril en cada uno de los tres agujeros y apriete hacia la derecha. Asegúrese de apretar todos los tres aguje- ros del mandril uniformemente. Para retirar la broca, gire la llave de mandril hacia la izquierda en un solo agujero, después aoje el mandril a mano. Después de utilizar la llave de mandril, asegúrese de volver a ponerla en la posición original. OPERACIÓN Operación de perforación ► Fig.7 Utilice siempre la empuñadura superior o trasera (mango auxiliar) y sujete la herramienta rmemente por la empuñadura superior o trasera y el mango del inte- rruptor durante las operaciones. Perforación en madera Cuando perfore en madera, los mejores resultados se obtendrán con brocas para madera equipadas con un tornillo guía. El tornillo guía facilita la perforación tirando de la broca hacia el interior de la pieza de trabajo. Perforación en metal Para evitar que la broca resbale al empezar a hacer el agujero, haga una mella con un punzón y martillo en el punto a taladrar. Ponga la punta de la broca en la mella y comience a perforar. Utilice un lubricante para operaciones de corte cuando perfore metales. Las excepciones son acero y latón que deberán ser perforados en seco.26 ESPAÑOL PRECAUCIÓN: Con ejercer una presión excesiva sobre la herramienta no conseguirá per- forar más rápido. De hecho, esta presión excesiva sólo servirá para dañar la punta de la broca, disminuir el rendimiento de la herramienta y acortar la vida de servicio de la herramienta. PRECAUCIÓN: Sujete la herramienta rme- mente y tenga cuidado cuando la broca comience a penetrar en la pieza de trabajo. En el momento de comenzar a penetrar se ejerce una fuerza tremenda sobre la herramienta/broca. PRECAUCIÓN: Una broca atascada podrá extraerse simplemente poniendo el interruptor inversor en giro inverso para que retroceda. Sin embargo, la herramienta podrá retroceder brusca- mente si no la sujeta rmemente. (Para el modelo M6201) PRECAUCIÓN: Sujete siempre las piezas de trabajo en un tornillo de banco o dispositivo de sujeción similar. PRECAUCIÓN: Evite taladrar en material que sospeche que contiene clavos ocultos u otras cosas que puedan ocasionar que la broca se trabe o se rompa. MANTENIMIENTO PRECAUCIÓN: Asegúrese siempre de que la herramienta está apagada y desenchufada antes de intentar realizar la inspección o el mantenimiento. AVISO: No utilice nunca gasolina, bencina, disol- vente, alcohol o similares. Podría producir desco- loración, deformación o grietas. Reemplazo de las escobillas de carbón ► Fig.8: 1. Marca de límite Compruebe las escobillas de carbón regularmente. Reemplácelas cuando se hayan gastado hasta la marca límite. Mantenga las escobillas de carbón limpias de forma que entren libremente en los portaescobillas. Ambas escobillas de carbón deberán ser reemplazada al mismo tiempo. Utilice solamente escobillas de car- bón idénticas.

1. Utilice un destornillador para retirar los tapones

2. Extraiga las escobillas de carbón desgastadas,

inserte las nuevas y sujete los tapones portaescobillas. ► Fig.9: 1. Tapón portaescobillas Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en centros de servicio o de fábrica autorizados por Makita, empleando siempre repuestos Makita.27 PORTUGUÊS PORTUGUÊS (Instruções originais) ESPECIFICAÇÕES Modelo: M6200 M6201 Capacidades de perfuração Aço 13 mm Madeira 36 mm Velocidade sem carga 0 - 700 min
