KULLANIM KILAVUZU M6200 MAKITA

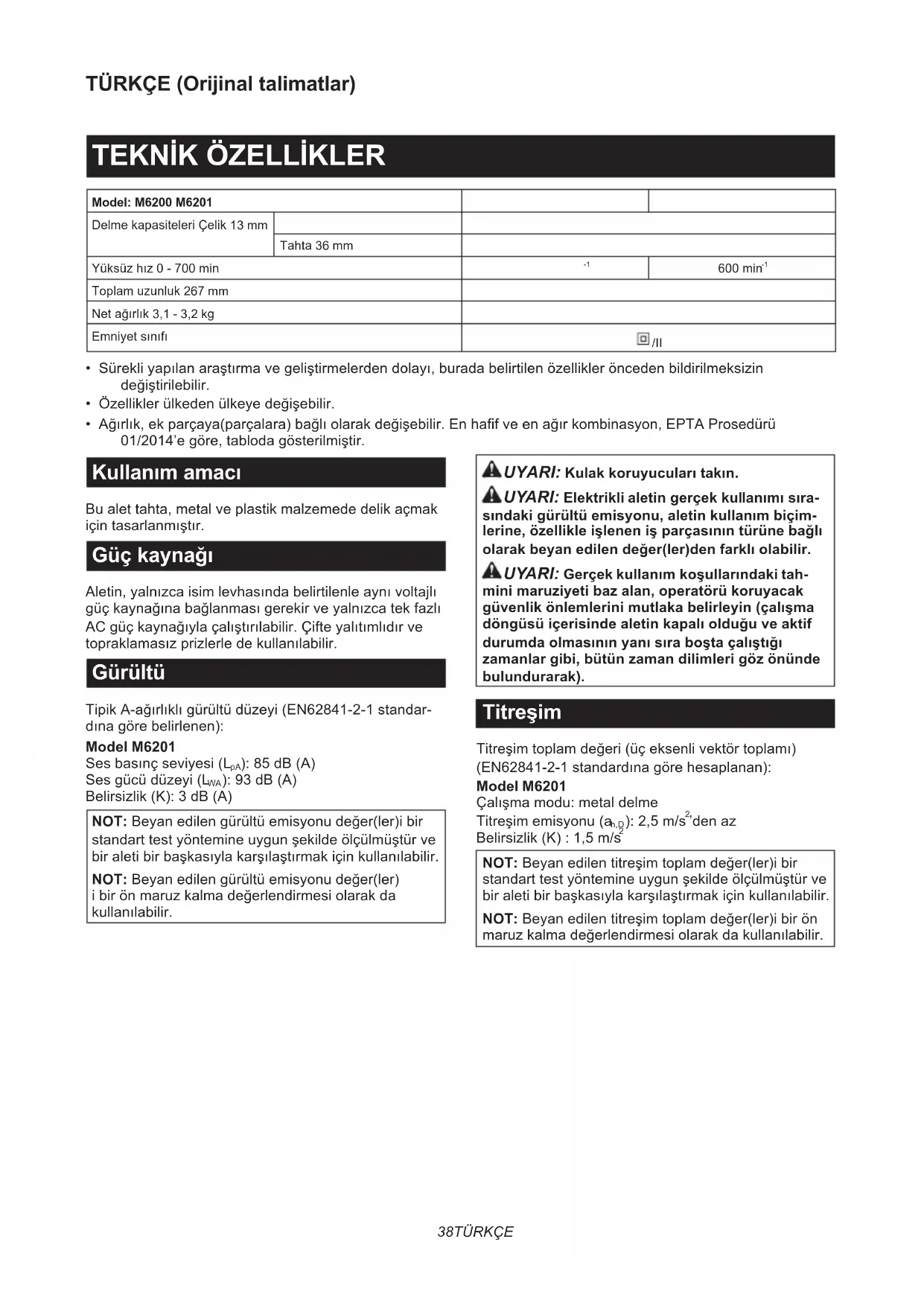

Model: M6200 M6201 Delme kapasiteleri Çelik 13 mm Tahta 36 mm Yüksüz hız 0 - 700 min

Toplam uzunluk 267 mm Net ağırlık 3,1 - 3,2 kg Emniyet sınıfı /II

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ülkeden ülkeye değişebilir.

• Ağırlık, ek parçaya(parçalara) bağlı olarak değişebilir. En hafif ve en ağır kombinasyon, EPTA Prosedürü 01/2014’e göre, tabloda gösterilmiştir. Kullanım amacı Bu alet tahta, metal ve plastik malzemede delik açmak için tasarlanmıştır. Güç kaynağı Aletin, yalnızca isim levhasında belirtilenle aynı voltajlı güç kaynağına bağlanması gerekir ve yalnızca tek fazlı AC güç kaynağıyla çalıştırılabilir. Çifte yalıtımlıdır ve topraklamasız prizlerle de kullanılabilir. Gürültü Tipik A-ağırlıklı gürültü düzeyi (EN62841-2-1 standar- dına göre belirlenen): Model M6201 Ses basınç seviyesi (L

): 85 dB (A) Ses gücü düzeyi (L

): 93 dB (A) Belirsizlik (K): 3 dB (A) NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Kulak koruyucuları takın. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Titreşim Titreşim toplam değeri (üç eksenli vektör toplamı) (EN62841-2-1 standardına göre hesaplanan): Model M6201 Çalışma modu: metal delme Titreşim emisyonu (a h,D ): 2,5 m/s

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.39 TÜRKÇE UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Uygunluk Beyanları Sadece Avrupa ülkeleri için Uygunluk beyanları bu kullanma kılavuzuna Ek A olarak eklenmiştir.

Genel elektrikli alet güvenliği uyarıları UYARI: Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda verilen talimatlara uyul- maması elektrik şoku, yangın ve/veya ciddi yaralan- malar ile sonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalı- şan (kordonsuz) elektrikli aletiniz kastedilmektedir. Matkap güvenlik uyarıları Tüm işlemler için güvenlik talimatları

1. Yardımcı tutamağı/tutamakları kullanın. Kontrol

kaybı yaralanmaya neden olabilir.

Kesici aksesuarın görünmeyen kablolara ya da aletin kendi kordonuna temas etme olasılığı bulunan yerlerde çalışırken elektrikli aletleri yalı- tımlı kavrama yüzeylerinden tutun. Kesici akse- suarın “akımlı” bir telle temas etmesi elektrikli aletin yalıtımsız metal kısımlarını “akımlı” hale getirebilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.

Her zaman yere sağlam basın. Aleti yüksekte kullan- dığınızda, altında kimsenin olmadığından emin olun.

4. Aleti sıkıca tutun.

5. Ellerinizi dönen parçalardan uzak tutun.

6. Aleti çalışır durumda bırakmayın. Aleti sadece

elinizde iken çalıştırın.

Kullanılan ucu veya iş parçasını işlemden hemen sonra ellemeyin; bunlar çok sıcak olup derinizi yakabilir.

Bazı malzemeler zehirli olabilen kimyasallar içerirler. Toz yutmayı ve cilt temasını önlemek için tedbir alın. Malzeme sağlayıcısının güvenlik bilgilerine uyun.

Matkap ucu, ağızları açmanıza rağmen gevşetile- mezse ucu çekerek çıkarmak için pense kullanın. Bu durumda matkap ucunun elle çekilerek çıkarılması keskin ucu nedeniyle yaralanmaya neden olabilir. Uzun matkap uçları kullanırken güvenlik talimatları

Matkap ucunun maksimum devir değerinden daha yüksek devirde asla çalıştırmayın. Yüksek devirlerde, iş parçasına dokunmadan serbest dönmesine izin verilirse ucun bükülmesi muhtemel olup yaralanmaya neden olabilir.

Her zaman düşük devirde ve uç, iş parçasına temas edecek şekilde delmeye başlayın. Yüksek devirlerde, iş parçasına dokunmadan serbest dönmesine izin verilirse ucun bükülmesi muhtemel olup yaralanmaya neden olabilir.

Sadece uç ile aynı hatta baskı uygulayın ve fazla baskı uygulamayın. Uçlar bükülerek kırılma veya kontrol kaybına neden olmak suretiyle yaralanmaya yol açabilir.

BU TALİMATLARI MUHAFAZA

EDİNİZ. UYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kural- larına uymama ciddi yaralanmaya neden olabilir.

DİKKAT: Alet üzerinde ayarlama ya da işleyiş kontrolü yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun. Anahtar işlemi DİKKAT: Aleti fişe takmadan önce anahtar teti- ğin doğru çalıştığından ve bırakıldığında “OFF” (kapalı) konumuna döndüğünden emin olun. M6200 modeli için Uzun süreli kullanım sırasında kullanıcının rahatı için anahtar “ON” (açık) konumunda kilitlenebilir. Anahtar “ON” (açık) konumunda kilitliyken dik- katli olun ve aleti sıkı kavrayın. ► Şek.1: 1. Güvenlik kilidi düğmesi 2. Anahtar tetik Aleti çalıştırmak için, sadece anahtar tetiği çekin. Aletin çalışma hızı anahtar tetik üstüne daha fazla baskı yapıla

rak arttırılır. Durdurmak için anahtar tetiği serbest bırakın. Sürekli çalıştırma için, anahtar tetiği çekin, kilitleme düğmesini itin ve ardından anahtar tetiği serbest bıra- kın. Aleti kilitli pozisyondan çıkarmak için, anahtar tetiği tamamen çekip sonra serbest bırakın. M6201 modeli için DİKKAT: Dönüş yönünü, sadece alet tamamen durduğunda değiştirin. Alet durmadan değiştirmek alete hasar verebilir. ► Şek.2: 1. Saatin aksi yönünde 2. Anahtar tetik

Anahtar iki taraıdır, saat yönünde veya saatin aksi yönünde dönüş sağlar. Aleti başlatmak için anahtar tetiğin, saat yönünde dönüş için alt kısmını veya saatin aksi yönünde dönüş için üst kısmını çekin. Durdurmak için anahtar tetiği serbest bırakın.40 TÜRKÇE MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yapma- dan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun. Üst kavrama kolunun (yardımcı tutamak) takılması ► Şek.3 Üst kavrama kolunu alete sıkıca vidalayın. Arka kavrama kolunun (ülkeye özel) takılması ► Şek.4: 1. Yaprak yay 2. Arka tutamak 3. Yuva Başlığı aletin gövdesinden çekip çıkarın. Yaprak yayları, yuvaların olduğu tutamak parçasının girintisine sokun. Ardından bunları alet gövdesinin alt kısmına takın. ► Şek.5: 1. Arka tutamak 2. Vida Her iki tutamak parçasını takın ve bunları vidalarla iyice sıkın. Matkap ucunun takılması veya çıkarılması ► Şek.6: 1. Matkap mandreni 2. Mandren anahtarı Matkap ucunu takmak için, ucu matkap mandreni- nin içinde gidebileceği yere kadar iterek yerleştirin. Mandreni elle sıkıştırın. Mandren anahtarını her üç deliğe de sokup saat yönünde sıkıştırın. Her üç mand- ren deliğini de aynı oranda sıkıştırdığınızdan emin olun. Matkap ucunu çıkarmak için mandren anahtarını, sadece bir delikte saat yönünün tersine çevirin, sonra mandreni elle gevşetin. Mandren anahtarını kullandıktan sonra orijinal konu- muna yerleştirmeyi unutmayın. KULLANIM Delme işlemi ► Şek.7 Her zaman üst veya arka kavrama kolunu (yardımcı tutamak) kullanın ve kullanım esnasında aleti üst veya arka kavrama kolundan ve anahtar tutamağından sıkı bir şekilde tutun. Tahta delerken Tahta delerken, kılavuz vidalı tahta uçlarıyla en iyi sonuçlar elde edilir. Kılavuz vida, matkap ucunu iş par- çasına çekmek suretiyle delme işlemini kolaylaştırır. Metal delerken Delik delmeye başlarken, matkap ucunun kaymasını engellemek için zımba ve çekiç yardımı ile delik açıla- cak noktaya çentik açın. Çentik üstüne matkap ucunu yerleştirip delmeye başlayın. Metal delerken kesme soğutucusu sıvıyı kullanın. Ancak demir ve çelik istisna olup kuru olarak delinmelidir. DİKKAT: Alete aşırı baskı yapıldığında delme işlemi hızlanmayacaktır. Aşırı baskı matkap ucunun yıpranmasına, alet performansının düşmesine ve aletin kullanım ömrünün kısalmasına yol açacaktır. DİKKAT: Matkap ucu, iş parçasını delip çık- maya başladığında aleti sıkı tutun ve dikkat sarf edin. Deliğin açılması sırasında alet/matkap ucu üzerine çok büyük güç uygulanır. DİKKAT: Sıkışan bir matkap ucu, aleti ters yöne döndürerek kolayca çıkartılabilir. Fakat bu durumda aleti sıkıca tutmak gerekir, aksi halde alet darbe ile aniden elden çıkabilir. (Model M6201 için) DİKKAT: İş parçalarını daima bir mengene ya da benzer sıkıştırma aygıtlarıyla sabitleyin. DİKKAT: Matkap ucunun sıkışmasına veya kırılmasına neden olabilecek saklı çiviler veya başka nesneler içerdiğinden şüphelendiğiniz malzemede delik delmekten kaçının. BAKIM DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. Karbon fırçaların değiştirilmesi ► Şek.8: 1. Sınır işareti Karbon fırçaları düzenli olarak kontrol edin. Sınır işaretine kadar yıprandıkları zaman değiştirin. Karbon fırçaların temiz ve yuvaları içinde serbestçe kayar durumda kalmalarını sağlayın. Her iki karbon fırça aynı zamanda değiştirilmelidir. Sadece birbirinin aynısı olan karbon fırçaları kullanın.

1. Fırça tutucu kapaklarını çıkarmak için bir tornavida

2. Aşınmış karbon fırçalarını çıkarıp yenilerini takın

ve fırça tutucu kapaklarını sabitleyin. ► Şek.9: 1. Fırça tutucu kapağı Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayar- lamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.414243Makita Europe N.V. Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium Makita Corporation 3-1 1-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885409B992 EN, FR, DE, IT, NL, ES, PT, DA, EL, TR
