Merk	Amica
Model	UH 173803 E
Categorie	Afzuigkap
Installatietype	Muur-, eiland-, inbouw- of telescopisch model afhankelijk van versie
Afmetingen (B x D x H)	60 cm x 50 cm x 50 cm (schatting)
Gewicht	Ongeveer 10 kg (schatting)
Elektrische aansluiting	220-240 V ~ 50 Hz
Opgenomen vermogen	200 W (schatting)
Verlichting	Halogeenlamp of LED (afhankelijk van versie)
Aantal snelheden	3 snelheden + stop
Werkingsmodi	Afvoer of recirculatie (koolstoffilter vereist voor recirculatie)
Diameter afvoerkanaal	120 mm of 150 mm
Vetfilter	Aluminium, vaatwasmachinebestendig of handwas
Koolstoffilter	Vervangbaar, ongeveer om de 2 maanden vervangen
Onderhoud	Maandelijks de buiten- en binnenkant reinigen; gebruik een vochtige doek en neutraal reinigingsmiddel
Montagehoogte	Boven een elektrische kookplaat: volgens technische fiche; voor gas: de aangegeven minimale afstand in acht nemen
Veiligheid	Loskoppelen voor reiniging; niet flamberen onder de afzuigkap; gebruik van filters verplicht
Garantie	2 jaar (volgens garantiekaart)
Klantenservice	Reparaties door gekwalificeerd personeel of erkend servicecentrum

Veelgestelde vragen - UH 173803 E AMICA

Wat is de werkingsmodus van de Amica UH 173803 E afzuigkap?

De afzuigkap kan werken in de afvoermodus (lucht wordt naar buiten afgevoerd) of in de recirculatiemodus (lucht wordt gefilterd door een koolstoffilter en terug in de kamer gebracht). De standaardmodus is afvoer.

Hoe reinig ik het vetfilter?

Het aluminium vetfilter wordt maandelijks in de vaatwasser of met de hand met een mild reinigingsmiddel gereinigd. Na meerdere wasbeurten kan de kleur veranderen, maar dit heeft geen invloed op de effectiviteit.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet ongeveer elke 2 maanden worden vervangen, of vaker bij intensief gebruik. Het is niet wasbaar of herbruikbaar.

Hoe stel ik de snelheid van de afzuigkap in?

Gebruik de toetsen op het bedieningspaneel: snelheid 1 voor lichte rook, snelheid 2 voor gemiddelde hoeveelheid, snelheid 3 voor zware rook (frituren, grillen). Toets 4 stopt de motor.

Kan ik de afzuigkap zonder vetfilter gebruiken?

Nee, het is verboden de afzuigkap zonder vetfilter te gebruiken. Zonder vetfilter kunnen vetten zich ophopen en brandgevaar opleveren.

Welke montagehoogte moet ik aanhouden?

Voor een elektrische kookplaat: volg de hoogte zoals aangegeven in de technische fiche. Voor een gaskookplaat: als de instructies van de fabrikant een grotere afstand aangeven, heeft die voorrang (zie afbeelding 1 van de handleiding).

Hoe vervang ik een lamp van de afzuigkap?

Gebruik een lamp met dezelfde specificaties als de originele. De vervanging wordt geïllustreerd in afbeelding 7 van de handleiding. Als de module geïntegreerd is, neem dan contact op met een erkend servicecentrum.

Kan de afzuigkap worden geïnstalleerd in recirculatieversie zonder buitenkanaal?

Ja, in recirculatiemodus is geen buitenkanaal nodig. U moet een koolstoffilter installeren en, afhankelijk van het model, een luchtdeflector om de lucht terug de kamer in te leiden.

Wat te doen als het netsnoer beschadigd is?

Het snoer moet worden vervangen in een gespecialiseerd reparatiecentrum om elektrisch gevaar te voorkomen.

Hoe onderhoud ik de roestvrijstalen oppervlakken?

Reinig met een vochtige doek en een neutraal reinigingsmiddel. Vermijd oplosmiddelen, alcohol, bijtende stoffen en schurende sponzen die het roestvrij staal kunnen dof maken.

GEBRUIKSAANWIJZING UH 173803 E AMICA

AANWIJZINGEN VOOR VEILIG GEBRUIK 55

UITPAKKEN 59

VERWIJDERING VAN GEBRUIKTE APPARATUUR 59

BEDIENING 60

BEDIENING VAN DE AFZUIGKAP 60

ANDERE BELANGRIJK INFORMATIE OVER DE BEDIENING VAN DE AFZUIGKAP 61

REINIGING EN ONDERHOUD 62

ONDERHOUD 62

ANTIVETFILTER 62

ACTIEVE KOOLFILTER 62

VERLICHTING 62

GARANTIE, SERVICE 63

GARANTIE 63

HR- Kazalo

SIGURNOSNE NAPOMENE 65

UKLANJANJE PAKIRANJA 68

ZBRINJAVANJE POTROŠENIH UREĐAJA 68

UPORABA 69

UPRAVLJANJE NAPOM 69

OSTALE VAŽNE INFORMACIJE O UPORABI NAPE 70

ČIŠĆENJE I ODRŽAVANJE 71

ODRŽAVANJE 71

FILTER PROTIV MASNOĆE 71

UGLJENI FILTER 71

RASVJETA 71

JAMSTVO, POSLIJEPRODAJNE AKTIVNOSTI 72

JAMSTVO 72

SL- Sadržaj

NAVODILA ZA ZAGOTAVLJANJE VARNOSTI UPORABE 74 RAZPAKIRANJE

ODSTRANJEVANJE IZRABLJENIH NAPRAV 77

UPORABA 78

UPRAVLJANJE S KUHINJSKO NAPO 78

DRUGE POMEMBNE INFORMACIJE GLEDE NAVODIL ZA UPORABO NAPE 79

ČIŠČENJE IN VZDRŽEVANJE 80

VZDRŽEVANJE 80

MAŠČOBNI FILTER 80

OGLENI FILTER 80

OSVETLITEV 80

GARANCIJA, POPRODAJNE STORITVE 81

GARANCIJA 81

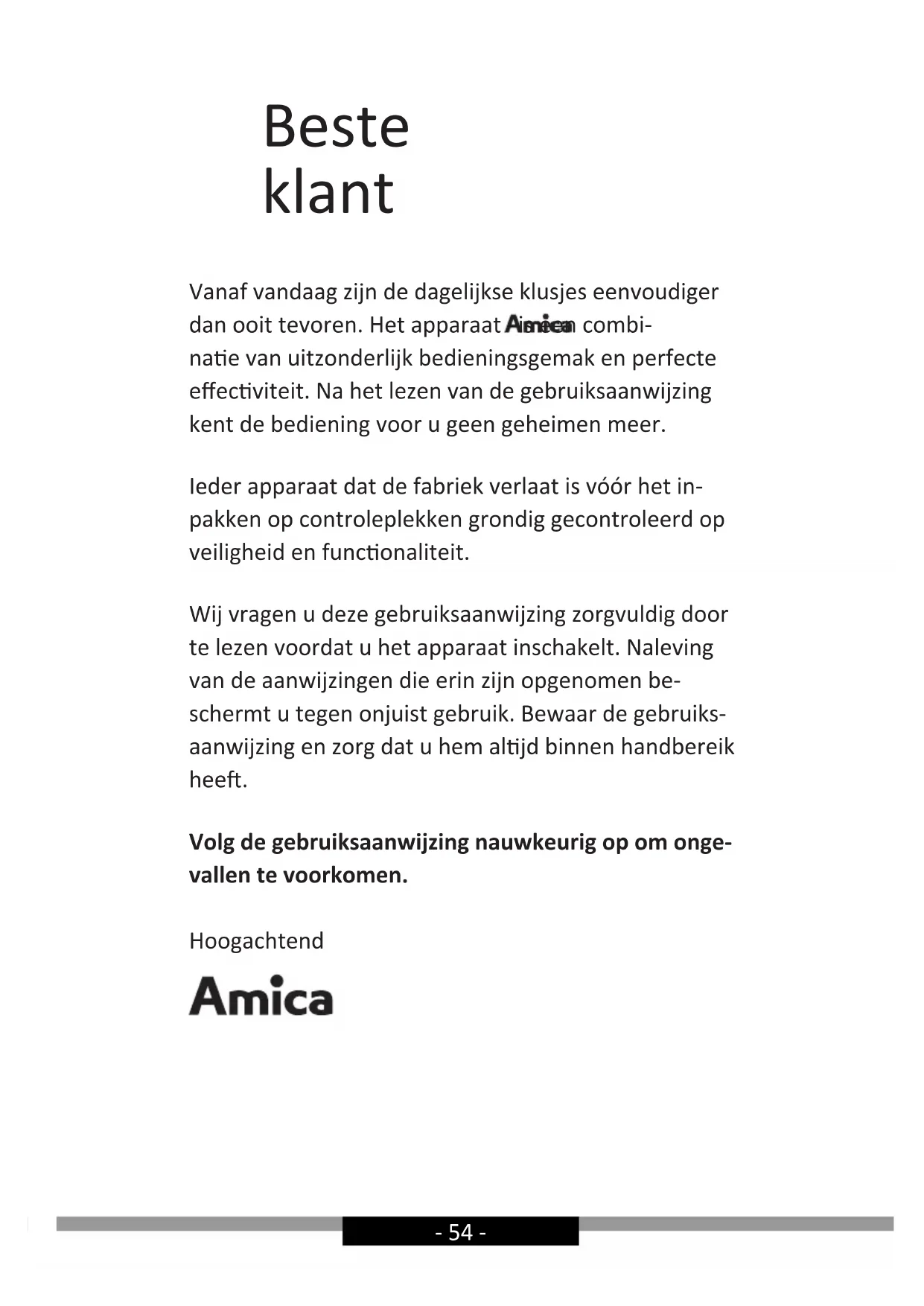

Dear customer,

Vanaf vandaag zijn de dagelijkse klusjes eenvoudiger dan ooit tevoren. Het apparaat Aimeen combinatie van uitzonderlijk bedieningsgemak en perfecte effectiviteit. Na het lezen van de gebruiksaanwijzing kent de bediening voor u geen geheimen meer.

leder apparaat dat de fabriek verlaat is vóór het inpakken op controleplekken grondig gecontroleerd op veiligheid en functionaliteit.

Wij vragen u deze gebruiksaanwijzing zorgvuldig door te lezen voordat u het apparaat inschakelt. Naleving van de aanwijzingen die erin zijn opgenomen beschermt u tegen onjuist gebruik. Bewaar de gebruiksaanwijzing en zorg dat u hem altijd binnen handbereik heeft.

Volg de gebruiksaanwijzing nauwkeurig op om ongevallen te voorkomen.

Hoogachtend

Amica

AANWIJZINGEN VOOR VEILIG GEBRUIK

• Gebruik de afzuigkap pas nadat u deze handleiding hebt doorgelezen.
• Het apparaat is uitsluitend bestemd voor huis-houdelijk gebruik.
• De producent behoudt zich het recht voor om wijzigingen aan te brengen die het gebruik van het apparaat niet beïnvloeden.
• De producent is niet aansprakelijk voor eventuele schade of brand die is ontstaan door het apparaat die het resultaat is van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.
• De afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem niet voor andere doeleinden.
• De afzuigkap als afzuiginstallatie moet worden aangesloten op een geschikt ventilatiekanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik zijn). Voor de afzuigkap moet een afvoerkanaal worden geïnstalleerd om de lucht naar buiten af te voeren. De lengte van het kanaal (meestal een buis van ∅ 120 of 150 mm) mag niet langer zijn dan 4-5 m. Ook bij tele-scoopafzuigkappen en inbouwafzuigkappen die werken in de absorptiemodus is een luchtafvoer-kanaal nodig.
• In een afzuïgkap ie werkt in de absorptiemodus moet u een actieve-koolfilter aanbrengen. In dat geval is installatie van een afvoerkanaal voor de lucht niet nodig. We bevelen dan wel aan om een besturing van de luchtblazer te monteren (alleen schouwkappen).
• De afzuigkap is uitgerust met onafhankelijke ver-

lichting en een aanzuigventilator die op een aan- tal snelheden kan worden ingesteld.

- Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of de wand-/plafondconstructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.

- De montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanneer in de installatie-instructie van gastoestellen een grotere afstand staat vermeld, moet u deze aanhouden (Afb. 1a/b/c).

- Het is niet toegestaan om onder de afzuigkap een vlam op vol vermogen te laten branden. Zet voor het afnemen van de pan de brander op een kleine vlam. Controleer altijd of de vlam niet voorbij de rand van de pan komt. Dit veroorzaakt ongewenst energieverlies en onveilige warmteconcentraties.

- Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.

- Haal steeds de stekker uit het stopcontact voor-dat u het apparaat schoonmaakt, het filter ver-wisselt of reparaties uitvoert.

- Maak het anti-vetfilter van de afzuigkap minimaal een keer per maand schoon, omdat een met olie verzadigd filter bijzonder brandbaar is.

- Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebruikt die niet door elektriciteit worden aangedreven (bijv. ovens op

vloeibare brandstoffen, waterverwarmers, geisers), dan moet u zorgen voor voldoende ventilatie (aanvoer van lucht). Er is sprake van veilig gebruik bij gelijktijdige werking van de afzuigkap en verbrandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanneer op de plaats waar deze apparaten zijn geïnstalleerd een onderdruk heerst van maximaal 0,004 millibar (dit punt geldt niet wanneer de afzuigkap wordt gebruikt voor de absorptie van geurtjes).

• De afzuigkap mag niet dienen als ondersteuning voor personen die zich in de keuken bevinden.
• Maak de afzuigkap regelmatjg van binnen en van buiten schoon (MINIMAAL EENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhoud uit deze gebruiksaanwijzing). Als u zich niet houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.
• Als de voedingskabel beschadigd raakt, dan moet deze vervangen worden bij een specialistische service.
• Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwerk door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.
• Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid.
• Zorg ervoor dat u het apparaat niet door kinderen zonder toezicht kan worden gebruikt.
• Controleer of de spanning die staat aangegeven op het typeplaatje overeenkomt met de para-

meters van het elektriciteitsnet op de plaats van aansluiting.

• Voorafgaand aan de montage de voedingskabel uitrollen en rechttrekken.
• Het verpakkingsmateriaal (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.
• Voordat u de afzuigkap aansluit op het lichtnet dient u altijd eerst te controleren of de voedings-kabel op de juiste wijze is geïnstalleerd en of hij tijdens de montagewerkzaamheden NIET bekneld is komen te zitten door de afzuigkap. Sluit het apparaat niet aan op het elektriciteitsnet voordat u klaar bent met de montage.
• Het is verboden om de afzuigkap te gebruiken zonder gemonteerde aluminium vetfilters.
• Het is streng verboden om onder de afzuigkap gerechten klaar te maken met gebruik van open vuur (flamberen).
• Houd u op het gebied van de noodzakelijke toe-passing van technische middelen en beveiligingen bij het afvoeren van verbrandingsgassen strikt aan de voorschriften van de bevoegde lokale autoriteiten.
• Het niet volgens deze instructie aandraaien van de schroeven en bevestigingselementen kan levensbedreigend zijn en gevaar opleveren voor de gezondheid.
• Hangende afzuigkappen werken uitsluitend in de modus geurabsorptie.
• WAARSCHUWING! Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ont-staan.

UITPAKKEN

Het apparaat is beveiligd tegen transportschade. Na het uitpakken moet het verpakkingsmateriaal zo verwerkt worden dat er geen risico voor het milieu ontstaat.

Al het materiaal dat voor de verpakking is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden en het is gelabeld met het bijbehörende symbool.

Attentie! Het verpakkingsmateriaal (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.

VERWIJDERING VAN GEBRUIKTE APPARATUUR

Dit product is overeenkomstig met de Europese richtlijn 2012/19/EG en de Poolse wet op gebruikte elektrische en elektronische apparatuur gemerkt met het symbool van een doorgekruiste verrijdbare afvalbak. Dit merkteken informeert dat dit apparaat na afloop van zijn levensduur niet samen met ander huishoudelijk afval verwijderd mag worden.

De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur. De inzamelende instan- ties, waaronder lokale inzamelpunten, winkels en gemeentelijke instanties vormen een geschikt sys- teem voor de inzameling van deze apparatuur.

De juiste behandeling van gebruikte 'elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijke gezondheid en de natuurlijke omgeving en voortkomen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opslag en verwerking van dergelijke apparatuur.

BEDIENING

Bediening van de afzuigkap

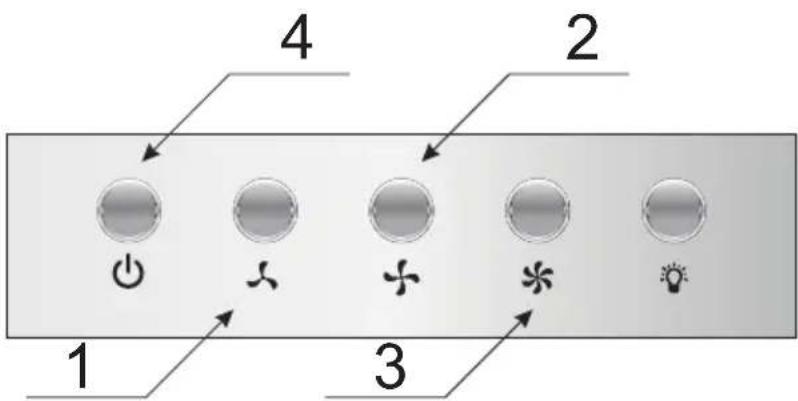

Het bedieningspaneel van de afzuigkap staat weergegeven op afbeelding 4. Om het u makkelijk te maken staat hij ook hieronder:

1 2 3 4

Het bedieningspaneel is uitgerust met knoppen (isostat). Schakel de afzuigkap in door een van de hieronder beschreven snelheden te kiezen en de betreffende knop in te drukken:

1- Laagste snelheid. Gebruik deze snelheid bij een kleine hoeveelheid dampen.
2- Gemiddelde snelheid. Gebruik deze snelheid bij een gemiddelde hoeveelheid dampen, bijvoorbeeld bij het tegelijkertijd koken van meerdere gerechten.
3- Hoogste snelheid. Gebruik deze snelheid bij de hoogste hoeveelheid dampen, bijvoorbeeld bij het bakken of grillen.
4- Uitschakelen van de afzuigkap

De knop die is aangeduid met ♿dient voor het inschakelen of uitschakelen van de verlichting. De verlichting in de afzuigkap werkt onafhankelijk van de snelheid van de motor.

Andere belangrijk informatie over de bediening van de afzuigkap

Werking als absorptieapparaat: Bij deze optie wordt de gefilterde lucht weer teruggeblazen in de ruimte door de openingen die hiervoor geschikt zijn gemaakt. Bij deze instelling moet u een koolfilter installeren. Ook bevelen wij de installatie van een stuurmechanisme voor het uitblazen van de lucht aan (verkrijgbaar afhankelijk van het model, komt hoofdzakelijk voor bij schouwkappen).

Werking als luchtafzuiger: Bij gebruik van de afzuigfunctie wordt de lucht via een speciale leiding naar buiten afgevoerd. Bij deze instelling moet u het eventuele koolfilter verwijderen. De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installatiematerialen. Laat de aansluiting uitvoeren door een installateur

Snelheid van de ventilator: De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv. tijdens het bakken of grillen.

Opgelet (betreft alleen universele afzuigkappen): De constructie van de universele afzuigkap te vereist handmatige wijziging van de werkingsmodus van de afzuigkap. De manier waarop u deze modus wijzigt staat weergegeven op afbeelding 8.

Opgelet (betreft alleen inbouw- en telescoopafzuigkappen): Inbouw- en telescoopafzuigkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gefilterde lucht.

Attentie: Hangende afzuigkappen werken uitsluitend in de modus geurabsorptie.

REINIGING EN ONDERHOUD

Onderhoud

Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werking van de afzuigkap en verlengt zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de producent worden schoongemaakt en vervangen.

• Gebruik geen drijfnatte doekjes of sponsjes, of een waterstraal;
• Gebruik geen oplosmiddelen of alcohol, hierdoor kunnen gelakte oppervlakten mat worden;
• Gebruik geen bijtende middelen, met name niet voor roestvrijstalen oppervlakten;
• Gebruik geen harde, ruwe doekjes.
• Aanbevolen wordt het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.

Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verkleuring betekent niet dat het beschadigd is of vervangen moet worden.

Antivetfilter

Bij normale werking van de afzuigkap moet het aluminium antivetfilter eenmaal per maand worden schoongemaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zeep.

Op afbeelding 5 ziet u hoe u het antivetfilter moet vervangen.

In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief gebruik.

Actieve koolfilter

Het actieve-koolfilter uitsluitend gebruiken wanneer de afzuigkap niet is verbonden met een ventilatiekanaal. Het actieve-koolfilter absorbeert geurtjes totdat het verzadigd is. Het kan niet gewassen of geregene-reerd worden en het moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief gebruik.

Op afbeelding 6 ziet u hoe u het koolfilter moet vervangen.

Verlichting

Gebruik lampjes / halogeenlampjes / led-modules met dezelfde parameters als degenen die fabrieksmatig zijn geïnstalleerd. Op afbeelding 7 ziet u hoe u de verlichting moet vervangen. Indien de afbeelding niet voorkomt in deze gebruiksaanwijzing, mag de verlichtingsmodule alleen worden vervangen door de geautoriseerde service.

GARANTIE, SERVICE

Garantie

De garantieverplichtingen blijken uit het garantiebewijs. De producent is niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

De producent van het apparaat raadt aan om alle reparaties en afstelwerkzaamheden uit te laten voeren door de fabrieksservice of de geautoriseerde service van de producent. Reparaties mogen uitsluitend worden uitgevoerd door een persoon die hiervoor de juiste kwalificaties bezit.

Verklaring van de producent

Hierbij verklaart de producent, dat het product aan de eisen van de onderstaande Europese richtlijnen voldoet:

• Laagspanningsrichtlijn 2014/35/EC
- Richtlijn elektromagnetische compatibiliteit 2014/30/EC
• Richtlijn 2009/125/EC
• Richtlijn RoHS 2011/65/EC

en over de certifi cering en de conformiteitsverklaring voor organen die toezicht op de markt houden beschikt.
