UH 173803 E - Kuchyňská digestoř AMICA - Bezplatný návod k obsluze

Značka	Amica
Model	UH 173803 E
Kategorie	Kuchyňská digestoř
Typ instalace	Nástěnná, ostrovní, vestavná nebo teleskopická podle verze
Rozměry (Š x H x V)	60 cm x 50 cm x 50 cm (odhad)
Hmotnost	Přibližně 10 kg (odhad)
Elektrické napájení	220-240 V ~ 50 Hz
Příkon	200 W (odhad)
Osvětlení	Halogenová nebo LED žárovka (podle verze)
Počet rychlostí	3 rychlosti + vypnutí
Provozní režimy	Odvod nebo recirkulace (pro recirkulaci je nutný uhlíkový filtr)
Průměr odtahového potrubí	120 mm nebo 150 mm
Tukový filtr	Hliníkový, omyvatelný v myčce nebo ručně
Uhlíkový filtr	Vyměnitelný, měnit přibližně každé 2 měsíce
Údržba	Čistěte vnější i vnitřní části měsíčně; používejte vlhký hadřík a neutrální čisticí prostředek
Montážní výška	Nad elektrickou deskou: podle technického listu; pro plyn: dodržujte uvedenou minimální vzdálenost
Bezpečnost	Odpojte před čištěním; neflambujte pod digestoří; použití filtrů je povinné
Záruka	2 roky (podle záručního listu)
Poprodejní servis	Opravy provádí kvalifikovaný personál nebo autorizované středisko

Často kladené otázky - UH 173803 E AMICA

Jaký je provozní režim digestoře Amica UH 173803 E?

Digestoř může pracovat v režimu odvodu (vzduch odváděný ven) nebo v režimu recirkulace (vzduch filtrovaný uhlíkovým filtrem a vracený zpět do místnosti). Výchozí režim je odvod.

Jak čistit tukový filtr?

Hliníkový tukový filtr se čistí každý měsíc v myčce nádobí nebo ručně jemným čisticím prostředkem. Po několika praních může změnit barvu, což neovlivňuje jeho účinnost.

Jak často je třeba vyměňovat uhlíkový filtr?

Uhlíkový filtr je třeba vyměňovat přibližně každé 2 měsíce, nebo častěji při intenzivním používání. Není omyvatelný ani regenerovatelný.

Jak nastavit rychlost digestoře?

Použijte tlačítka na ovládacím panelu: rychlost 1 pro slabý kouř, rychlost 2 pro střední množství, rychlost 3 pro silný kouř (smažení, grilování). Tlačítko 4 zastaví motor.

Mohu použít digestoř bez tukového filtru?

Ne, je zakázáno používat digestoř bez tukového filtru. Bez něj se mohou hromadit tuky a představovat riziko požáru.

Jakou montážní výšku dodržet?

Pro elektrickou desku dodržujte výšku uvedenou v technickém listu. Pro plynovou desku, pokud pokyny výrobce uvádějí větší vzdálenost, má tato přednost (viz obrázek 1 v návodu).

Jak vyměnit žárovku digestoře?

Použijte žárovku se stejnými parametry jako původní. Výměna je znázorněna na obrázku 7 v návodu. Pokud je modul integrovaný, obraťte se na autorizovaný servis.

Lze digestoř instalovat v recirkulační verzi bez vnějšího potrubí?

Ano, v režimu recirkulace není nutné žádné vnější potrubí. Je třeba nainstalovat uhlíkový filtr a podle modelu vzduchový deflektor pro nasměrování vzduchu zpět do místnosti.

Co dělat, pokud je napájecí kabel poškozen?

Kabel musí být vyměněn ve specializovaném servisním středisku, aby se předešlo nebezpečí úrazu elektrickým proudem.

Jak udržovat nerezové povrchy?

Čistěte vlhkým hadříkem a neutrálním čisticím prostředkem. Vyhněte se rozpouštědlům, alkoholu, žíravinám a abrazivním houbičkám, které by mohly nerez poškodit.

NÁVOD K OBSLUZE UH 173803 E AMICA

Kitchen extractor hood / Dunstabzugshaube / Kuchyňského odsavače / Kuchynského odsávača / Hotte aspirante / Afzuigkap / Kuhinjska napa / Kuhinjska napa

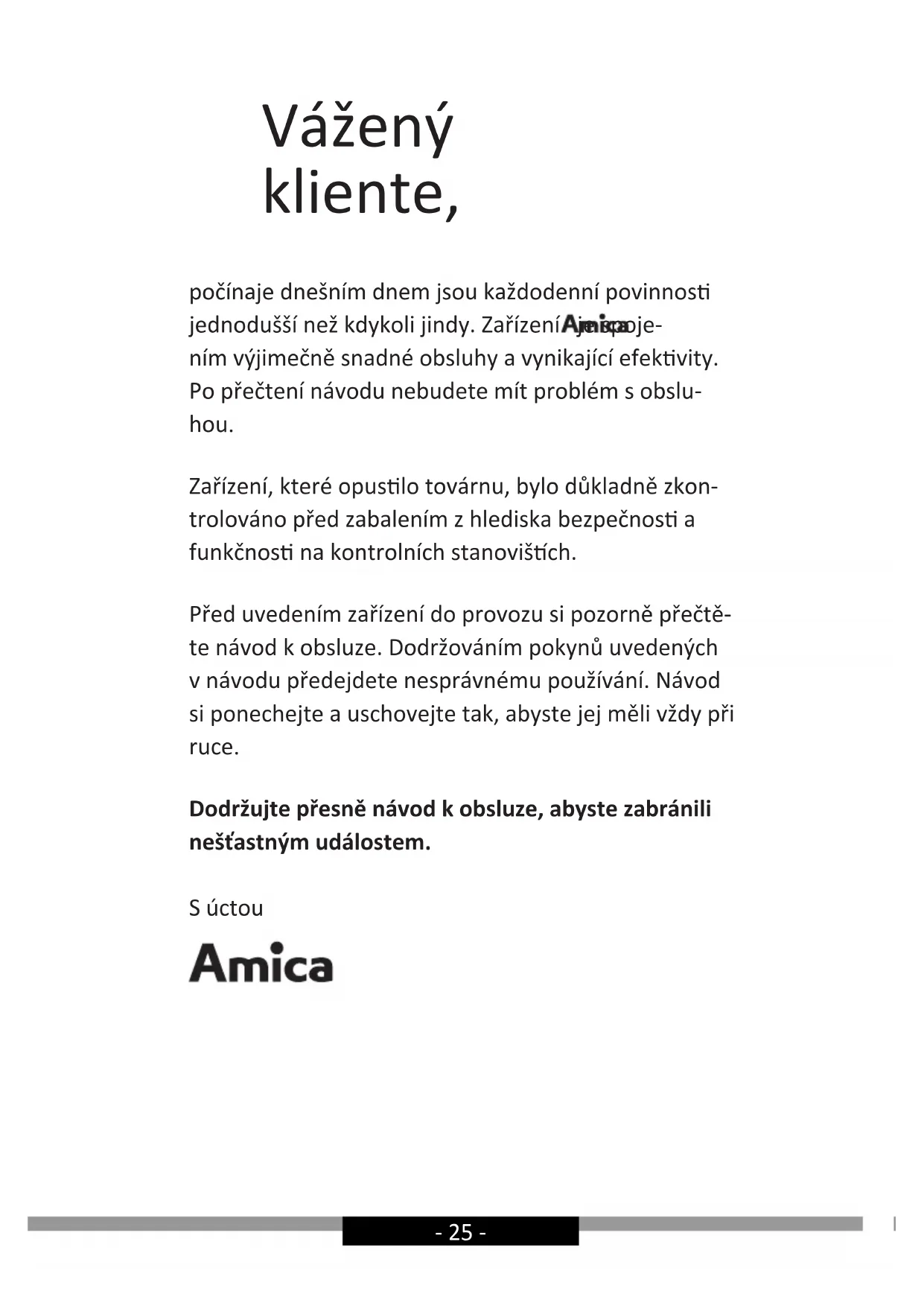

počínaje dnešním dnem jsou každodenní povinnosti jednodušší než kdykoli jindy. Zařízení Ajinko je-ním výjimečně snadné obsluhy a vynikající efektivity. Po přečtení návodu nebudete mít problém s obslu-hou.

Zařízení, které opustilo továrnu, bylo důkladně zkontrolováno před zabalením z hlediska bezpečnosti a funkčnosti na kontrolních stanovištích.

Před uvedením zařízení do provozu si pozorně přečtěte návod k obsluze. Dodržováním pokynů uvedených v návodu předejdete nesprávnému používání. Návod si ponechejte a uschovejte tak, abyste jej měli vždy při ruce.

Dodržujte přesně návod k obsluze, abyste zabránili neštastným událostem.

S úctou

Amica

BEZPEČNOSTNÍ POKYNY

• Odsavač používejte teprve po přečtení tohoto návodu!
• Zařízení je určeno výlučně pro domácí použití.
• Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na funkčnost zařízení.
• Výrobce něnese žádnou odpovědnost za eventuální škody nebo požár způsobené zařízením, vyplývající z nedodržování pokynů uvedených v tomto návodu.
• Kuchyňský odsavač slouží k odstraňování kuchyňských výparů. Nepoužívejte jej pro jiné účely.
• Odsavač pracující v odtahovém režimu napojte na příslušný ventilační kanál (nenapojujte na komínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontované potrubí odvádějící vzduch ven. Délka potrubí (nejčastěji roura ∅ 120 nebo 150 mm) nesmí být delší než 4–5 m. Potrubí odvádějící vzduch se rovněž vyžaduje u teleskopických a nábytkových odsavačů v režimu pohlcovače.
• Odsavač pracující jako pohlcovač vyžaduje filtr s aktivním uhlím. V tomto případě není nutná montáž potrubí odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).
• Odsavač má nezávislé osvětlení a odtahový ventilátor s možností nastavení jedné z několika rychlostí otáček.
• V závislosti na verzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné odsavače). Před montáží se ujistěte, že konstrukce stěny/stropu

udrží hmotnost odsavače. Některé modely odsavaču jsou velmi těžké.

- Montážní výška zařízení nad elektrickou deskou je uvedena v technickém listu (technické specifikaci zařízení). Pokud v montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1).

- Pod kuchyňským odšavačem nenechávejte otevřený plamen při sundávání nádobí z hořáku, nastavte minimální plamen. Vždy zkontrolujte, zda plamen nepřesahuje přes okraj nádoby, protože to způsobuje nežádoucí ztráty energie a nebezpečnou koncentraci tepla.

- Na pokrmy připravované na tuku neustále dohlížejte, protože rozehřátý tuk se může snadno vznítit.

- Pred každým čištěním, výměnou filtru nebo před zahájením opravy vyjměte zástrčku zařízení ze zásuvky.

- Protitukový filtr do kuchyňského odsavače čistěte alespoň jednou za měsíc, protože nasáknutý tu-kem je lehce hořlavý.

- Pokuđ jsou v místnosti v provozu kromě odsavače jiná zařízení s neelektrickým napájením (např. kamna na kapalné palivo, průtokové ohřívače, termy), zajistěte dostatečné větrání (přívod vzduchu). Bezpečné používání je možné, když při současném provozu odsavače a spalovacích zařízení, závislých na vzduchu v místnosti, je v místě postavení těchto zařízení podtlak nanejvýš 0,004 milibaru (tento bod neplatí, pokud kučhyňský odsavač používáte jako pohlcovač pachů).

- Odsavač nemá sloužit jako plocha pro opření se osob nacházejících se v kuchyni.

- Okap často čištěte jak z,vnějšku, tak i uvnitř (ALE-SPON JEDNOU ZA MÉSIC, s dodržením pokynů ohledně údržby uvedených v tomto návodu). Nedodržování zásad týkajících se čištění odsavače a výměny filtrů způsobuje nebezpečí požáru.

- Pokud se napájecí kabel poškodí, musí být vyměněn ve specializovaném servisu.

• Zajistěte možnost odpojení zařízení od elektrického napájení vytažením zástrčky nebo vypnutím dvoupólového vypínače.
• Toto zařízení není přizpůsobeno používání osobami (včetně dětí) s omezenou fyzickou, smyslovou nebo psychickou schopností nebo osobami s nedostatečnými zkušenostmi a znalostí zařízení, ledaže jej používají pod dohledem nebo v souladu s návodem k používání zařízení, předaným osobami zodpovídajícími za jejich bezpečnost.
• Všímejte si pozorně, aby zařízení nepoužívaly děti ponechané bez dozoru.
• Žkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napajení.
• Pred montáží roztáhněte a vyrovnejte sítový ka- bel.
• Obalové materiály (polyetylenové sáčky, pěnový polystyren apod.) nenechávejte při vybalování v dosahu dětí.
• Před připojením odsavače k elektrickému napájení vždy zkontrolujte, zda je sítový kabel správně nainstalován a zda NEBYL přimáčknutý odsavačem při montáži. NEPRIPOJUJTE zařízení k elektrické síti před ukončením montáže.
• Je zakázáno používat odsavač bez namontovaných hliníkových protitukových filtrů.
• Prísně je zakázáno připravovat pod odsavačem pokrmy na otevřeném ohni (flambování).
• V rámci nutnosti použití technických a bezpečnostních opatření týkajících se odvádění spalin dodržujte přesně předpisy vydané kompetentními místními orgány.
• Neutažení šrůbů a upevňovacích prvků podle těchto pokynů může vést k ohrožení zdraví a života.
• Závěsné odsavače fungují pouze v režimu pohl-covače pachů
• POZOR! V případě chybějící instalace šroubů a úchytných. prvku dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

VYBALENÍ

Zařízení bylo po dobu přepravy za- bezpečeno proti poškození. Po vy- balení zařízení odstraňte části obalu způsóbem, který neohrožuje životní prostředí.

Všechny materiály použité na obal jsou stoprocentné neškodné pro životní prostředí a jsou vhodné pro zpětné

získání a, byly označeny príslušným symbolem.

Upozornění! Obalové materiály (polyetylenové sácky, pěnový polystyren apod.) nenechávejte při vybalování v dosahu dětí.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ

Toto zařízení je označeno v souladu s evropskou směrnicí 2012/19/ES a také s polským zákonem o použitých elektrických a elektronických zařízeních symbolem přeškrtnutého kontejneru na odpad. Takové označení zna- mená, že toto zařízení se po ukončení žiyotnosti nesmí vyhazovat společně s jiným domácním odpadem.

Uživátel je povinen odevzdat jej do sběrny použitých elektrických a elektronických zařízení. Provádějící sběr, včetně místních sběren, obchodů a obečních úřadů, tvoří systém umožňující odevzdávání těchto zařízení.

Příslušné nakládání s použitými elektrickými a elektronickými zařizeními zabraňuje negativním následkům pro lidské zdraví a životní prostředí, vznikajícím z přítomnosti nebezpečných složek a nesprávného skladování a zužitkování takových zařizení.

OBSLUHA

Ovládání odsavače

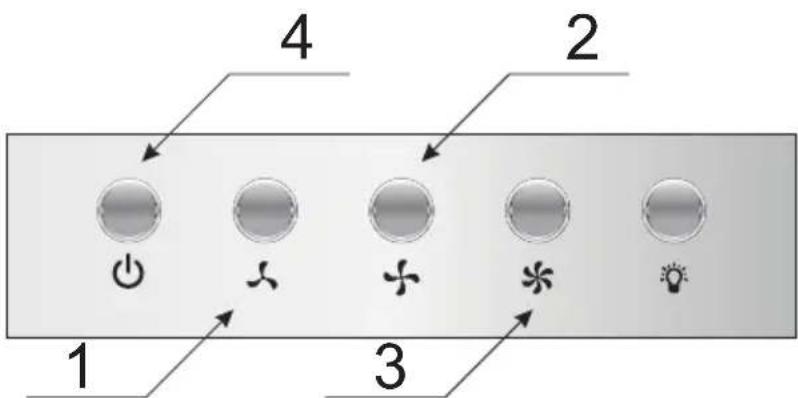

Ovládací panel odsavače je znázorněn na obrázku 4, pro připomenutí nachází se také níže:

Ovládací panel je vybaven tlačítky (izostat).

Chcete-li zapnout odsavač, vyberte jednu z níže popsaných rychlostí stisknutím příslušného tlačítka:

1- Nejnižší rychlost. Tuto rychlost používejte při malém množství páry.
2- Střední rychlost. Tuto rychlost použivejte při středním množství páry, například při vaření více pokrmů najednou.
3- Nejvyšší rychlost. Tuto rychlost používejte při největším množství páry, například při smažení nebo grilování.
4- Vypne odsavač

Tlačítko označené jako 🚙slouží pro zapnutí nebo vypnutí osvětlení. Osvětlení v odsavači funguje nezávisle na rychlosti motoru.

Jiné důležité informace o obsluze odsavače

Provoz jako pohlcovač: V tomto provozním režimu se přefiltrovaný vzduch vrací zpět do místnosti k tomu přizpůsobenými otvory. Při tom-to nastavení nainstalujte uhlíkový filtr a doporučuje se montáž zpětné vzduchové klapky (dostupnost v závislosti na modelu, vyskytuje se hlavně v komínových odsavačích).

Provoz jako odtah: Během odtahového provozního režimu odsavače je vzduch odváděn vně speciálním potrubím. Při tomto nastavení odstraňte eventuální uhlíkový filtr. Odsavač je připojen k otvorů odvádějícímu vzduch ven pomocí tuhého nebo pružného potrubí o průměru 150 mm nebo 120 mm a vhodných svorek k potrubím, které je třeba zakoupit v prodejnách s instalačním materiálem. Připojení svěřte kvalifikovanému pracovníkovi.

Rychlost ventilátoru: Nejnižší a střední rychlost používejte za normalnich podmínek a při nízké koncentraci výparů, zatímco nejvyšší rychlost používejte pouze při vysoké koncentraci kuchyňských výparů, např. při smažení nebo grilování.

Poznámka (týká se pouze univerzálních odsavačů): Konstrukce univerzálních odsavačů vyžaduje manuální změnu provozního režimu odsavače. Způsob změny tohoto režimu je znázornén na obrázku 8.

Poznámka (týká se pouze nábytkových a teleskopických odsavačů): Nábytkové a teleskopické odsavače pracující jako pohlcovač vyžadují montaž roury odvádějící vzduch. Druhý konec roury nasměrujte do místnosti, rourou bude odváděn filtrovaný vzduch.

Upozornění: Závěsné odsavače pracují pouze jako pohlcovač.

ČIŠTĚNÍ A ÚDRŽBA

Údržba

Pravidelná údržba a pravidelné čištění zařízení zajistí správný a bezpo- ruchový provoz odsavače a prodlouží jeho životnost. Věnujte zvláštní pozornost tomu, aby se protitukový filtr a filtr s aktivním uhlím čistily a měnily podle pokynů výrobce.

• Nepoužívejte navlhčené hadříky nebo houby a také proud vody.
• Nepouživejte rozpouštědla a alkohol, protože by mohly zmatnit lako-vané povrchy.
• Nepoužívejte Įeptavé látky, zejména na čištění povrchů z nerezové oceli.
• Nepoužívejte tvrdý, drsný hadřík.
• Doporučuje se používat vlhký hadřík a neutrální čisticí přípravky.

Upozornění: Po několika mytích v myčce se může změnit barva hliníkového filtru. Změna barvy neznamená odchylku a nutnost jeho výměny.

Protitukový filtr

Hliníkový protitukový filtr čistěte jednou za měsíc během normálního provozu odsavače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým mýdlem.

Demontáž hliníkového protitukového filtru je znázorněna na obrázku 5.

U některých modelů se používá akrylový filtr. Měňte jej alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání.

Uhlíkový filtr

Uhlíkový filtr používejte pouze v případě, když odsavač není připojen k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost pohlcovat pa-chy až do svého nasycení. Není vhodný také k mytí a regeneraci a musí se měnit alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání.

Demontáž uhlíkového filtru je znázorněna na obrázku 6.

Osvětlení

Používejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontovaných v zařízení. Vyměna žárovek je znázorněna na obrázku 7. Pokud obrázek není v tomto návodu, výměnu osvětlovacího modulu může provést pouze autorizovaný servis.

ZÁRUKA, POPRODEJNÍ SERVIS

Záruka

Záruční plnění podle záručního listu. Výrobce neodpovídá za žádné škody způsobené nesprávným zacházením s výrobkem.

Výrobce zařízení doporučuje, aby všechny opravy a seřizovací činnosti prováděl tovární servis nebo autorizovaný servis výrobce. Opravy musí provádět pouze osoba s příslušnou kvalifikací.

Prohlášení výrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:

• směrnice pro nízkonapěťová zařízení 2014/35/EC
• směrnice o elektromagnetické kompatibilitě 2014/30/EC
• směrnice ErP - 2009/125/EC
  • směrnice RoHS 2011/65/EC

a proto byl spotřebič označen (č) také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.

Vážený zákazník

- Pred každou manipuláciou, napr. čistenie, výme-na filtra alebo pred začatím servisných prác, od-sávač pár sa musí odpojit od elektrického napä-tia.

- Protitukový filter do kuchynského odsávača sa musí čistit minimálne raz mesačne, kedže zachytený tuk je l'ahko horl'avý.

- Zabezpečte možnost odpojenia zariadenia od el. napätia vytiahnutím zástrčky z el. zásuvky, alebo vypnutím dvojpólového vypínača.

- Pred montážou napájací kábel rozviňte a vyrov-najte.

- Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd'.) nedostali do rúk detom.

- Pred pripojením odsávača k sietovému napájaniu vždy skontrolujte, či bol napájací kábel správne

Pozor! Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd.) nedostali do rúk detom.

LIKVIDÁCIA ZARIADENÍ

Pravidelné čistenie a údržba zariadenia zaručujú dobré fungovanie odsávača a zároveň predlžujú jeho životnost. Dôležité je pravidelné čistenie protitukových filtrom a výmena uhlíkových filtrov v súlade s odporúčaniami výrobcu.

Demontáž hliníkového protitukového filtra je znázornená na obrázku č. 5.

Demontáž uhlíkového filtra je znázornená na obrázku 6.

Osvetlenie
