UH 173803 E - Kuchynský digestor AMICA - Bezplatný návod na obsluhu

Značka	Amica
Model	UH 173803 E
Kategória	Kuchynský digestor
Typ inštalácie	Nástenný, ostrovný, vstavaný alebo teleskopický podľa verzie
Rozmery (Š x H x V)	60 cm x 50 cm x 50 cm (odhad)
Hmotnosť	Približne 10 kg (odhad)
Elektrické napájanie	220-240 V ~ 50 Hz
Príkon	200 W (odhad)
Osvetlenie	Halogénová alebo LED lampa (podľa verzie)
Počet rýchlostí	3 rýchlosti + zastavenie
Režimy prevádzky	Odvod vzduchu alebo recirkulácia (pre recirkuláciu je potrebný uhlíkový filter)
Priemer odvodného potrubia	120 mm alebo 150 mm
Tukový filter	Hliníkový, umývateľný v umývačke riadu alebo ručne
Uhlíkový filter	Vymeniteľný, meniť približne každé 2 mesiace
Údržba	Čistiť vonkajšok a vnútro mesačne; používať vlhkú handričku a neutrálny čistiaci prostriedok
Montážna výška	Nad elektrickou varnou doskou: podľa technického listu; pre plyn: dodržať minimálnu uvedenú vzdialenosť
Bezpečnosť	Odpojiť pred čistením; neflambovať pod digestorom; používanie filtrov je povinné
Záruka	2 roky (podľa záručného listu)
Popredajný servis	Opravy kvalifikovaným personálom alebo autorizovaným servisom

Často kladené otázky - UH 173803 E AMICA

Aký je režim prevádzky digestora Amica UH 173803 E?

Digestor môže pracovať v režime odvodu vzduchu (vzduch je odvádzaný von) alebo v režime recirkulácie (vzduch je filtrovaný cez uhlíkový filter a vrátený späť do miestnosti). Predvolený režim je odvod vzduchu.

Ako čistiť tukový filter?

Hliníkový tukový filter sa čistí každý mesiac v umývačke riadu alebo ručne jemným čistiacim prostriedkom. Po niekoľkých umytiach sa farba môže zmeniť, ale to neovplyvňuje jeho účinnosť.

Ako často treba vymeniť uhlíkový filter?

Uhlíkový filter sa musí vymeniť približne každé 2 mesiace, alebo častejšie pri intenzívnom používaní. Nie je umývateľný ani regenerovateľný.

Ako nastaviť rýchlosť digestora?

Použite tlačidlá na ovládacom paneli: rýchlosť 1 pre slabý dym, rýchlosť 2 pre stredné množstvo, rýchlosť 3 pre silný dym (vyprážanie, grilovanie). Tlačidlo 4 zastaví motor.

Môžem používať digestor bez tukového filtra?

Nie, je zakázané používať digestor bez tukového filtra. Bez neho sa môžu hromadiť tuky a predstavovať riziko požiaru.

Akú montážnu výšku dodržať?

Pre elektrickú varnú dosku dodržte výšku uvedenú v technickom liste. Pre plynovú varnú dosku, ak výrobca uvádza väčšiu vzdialenosť, táto má prednosť (pozri obrázok 1 v návode).

Ako vymeniť žiarovku digestora?

Použite žiarovku s rovnakými vlastnosťami ako originál. Výmena je znázornená na obrázku 7 v návode. Ak je modul integrovaný, obráťte sa na autorizovaný servis.

Môže byť digestor nainštalovaný v recirkulačnom režime bez vonkajšieho potrubia?

Áno, v recirkulačnom režime nie je potrebné žiadne vonkajšie potrubie. Je potrebné nainštalovať uhlikový filter a podľa modelu aj deflektor vzduchu na presmerovanie vzduchu späť do miestnosti.

Čo robiť, ak je napájací kábel poškodený?

Kábel musí byť vymenený v špecializovanom servisnom stredisku, aby sa predišlo elektrickému nebezpečenstvu.

Ako udržiavať nerezové povrchy?

Čistite vlhkou handričkou a neutrálnym čistiacim prostriedkom. Vyhýbajte sa rozpúšťadlám, alkoholom, žieravým látkam a abrazívnym hubkám, ktoré by mohli poškodiť nerez.

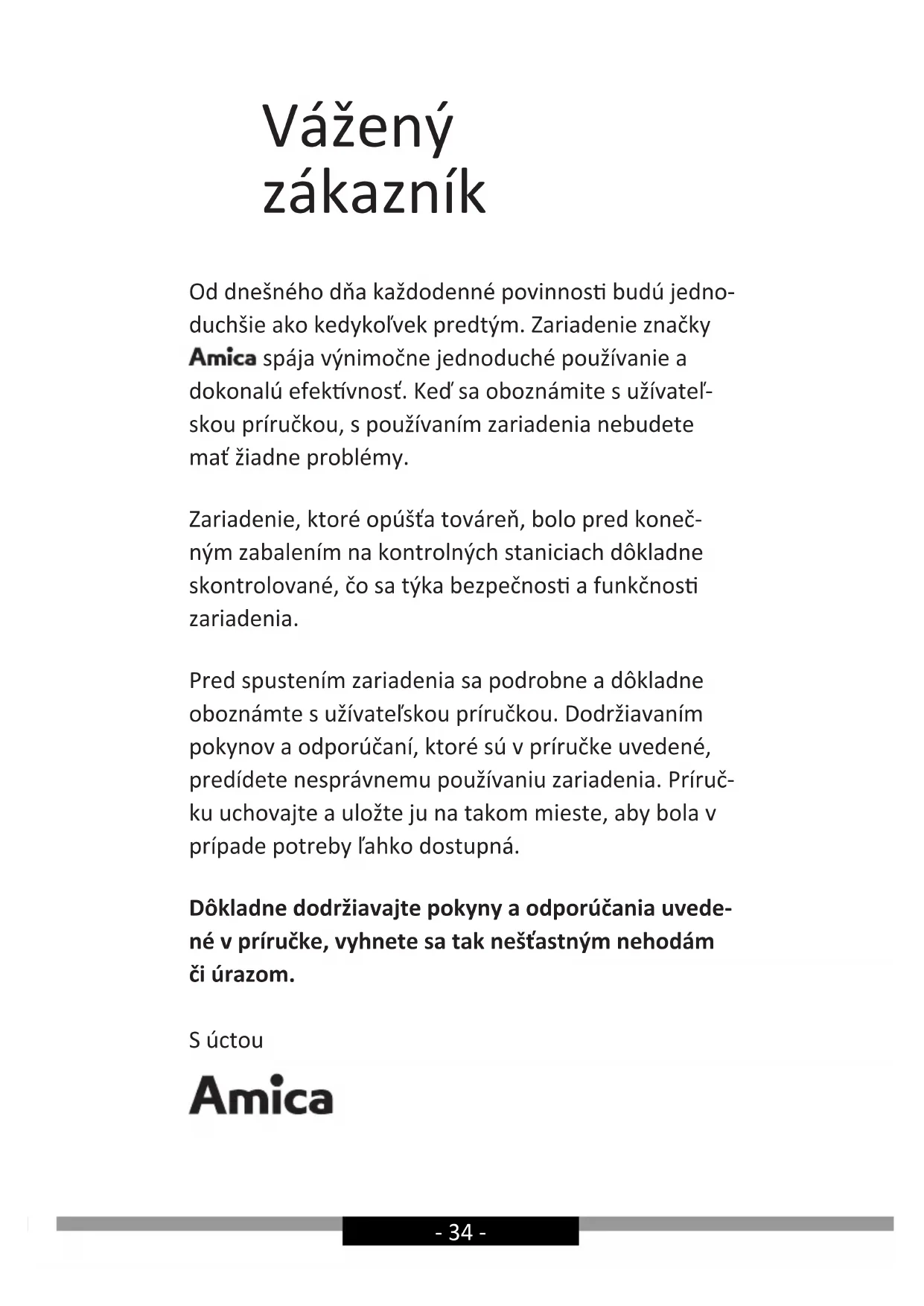

NÁVOD NA OBSLUHU UH 173803 E AMICA

Od dnešného dňa každodenné povinnosti budú jednoduchšie ako kedykol'vek predtým. Zariadenie značky

Amica spája výnimočne jednoduché používanie a dokonalú efektívnosť. Ked' sa oboznámite s užívatel'skou príručkou, s používaním zariadenia nebudete mať žiadne problémy.

Zariadenie, ktoré opúšťa továreň, bolo pred konečným zabalením na kontrolných staniciach dôkladne skontrolované, čo sa týka bezpečnosti a funkčnosti zariadenia.

Pred spustením zariadenia sa podrobne a dôkladne oboznámte s užívatel'skou príručkou. Dodržiavaním pokynov a odporúčaní, ktoré sú v príručke uvedené, predídete nesprávnemu používaniu zariadenia. Príručku uchovajte a uložte ju na takom mieste, aby bola v prípade potreby l'ahko dostupná.

Dôkladne dodržiavajte pokyny a odporúčania uvedené v príručke, vyhnete sa tak neštastným nehodám či úrazom.

S úctou

Amica

BEZPEČNOSTNÉ POKYNY POUŽÍVANIA

• Odsávač používajte iba po prečítaní tohto návo-du!
• Zariadenie je určené iba na domáce, neprofesionálne použitie.
• Výrobča si vyhradzuje právo na vykonávanie zmien, ktoré neovplyvňujú fungovanie zariadenia.
• Výrobca nezodpovedá za prípadné škody alebo požiare spôsobené zariadením následkom nedodržiavania pokynov a odporúčaní, ktoré sú uvedené v tejto príručke.
• Kuchynský odsávač sa používa na odstraňovanie (odsavanie) kuchynských pár. Nepoužívajte ho na iné účely.
• Odsávač, ktorý funguje v režime odsávania, pripojte k príslušnému ventilačnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré su v prevádzke). Odsávač vyžaduje inštaláciu potrubia, ktoré od-vádza vzduch smerom von z miestnosti. Dlžka potrubia (najčastejšie rúra ∅ 120 alebo 150 mm) nesmie byť dlhšia ako 4-5 m. Potrubie od-vádzajúce vzduch sa musí používať aj v prípade teleskopických a vstavaných odsávačov používa-ných v režime pohlcovania
• Odsávač, ktorý je nastavený režime pohlcovania, vyžaduje inštaláciu filtra s aktívnym uhlím. V tomto prípade sa nevyžaduje inštalácia potrubia odvádzajúceho vzduch von, odporúča sa však montáž usmerňovača prúdu vzduchu (iba komínové odsávače).
• Odsávač má nézávislé osvetlenie a tiež odtahový ventilátor s možnostou nastavit jednu z niekolkých rýchlostí otáčania.

- V závislosti na verzii zariadenia je odsávač určený na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínové a univerzálné odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsavače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teleskopické a vstavané odsávače). Pred inštaláciou sa uistite, či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov sú velími tážké.

- Výška inštalácie zariadenia nad elektrickou varnou doskou je uvedená v liste výrobku (technickej špecifikácii zariadenia). Ak je v montážnej príručke plynových zariadení uvedená väčšia vzdiale-nosť, musí to byť pri montáž zohl’adnené (obr. 1).

- Pod kuchynským odsávačom nenechávajte otvo-rený oheň, pri vyberaní riadu z horáku nastavte minimálny plameň. Vždy skontrolujte, či plameň nepresahuje poza riad, pretože to spôsobuje ne-žiaduce straty energie a nebezpečnú koncentrá-ciu tepla.

- Jedlá pripravované na tuku/oleji musia byť pod stálym dohl’adom, pretože nahriaty olej/tuk sa môže l’ahko zapálít.

- Ak sa v miestnosti, okrem odsávača, využívajú iné zariadenia s neelektickým spalovaním (napr. pece na tekuté palivo, prietokové ohrievače), musí sa zabezpečit dostatočné vetranie (prísun vzdu-chu). Bezpečné používanie je možné vtedy, ak pri súčasnom používaní odsávača a iných zariadení,

ktoré spotrebúvajú vzduch v danej miestnosti, na mieste používania týchto zariadení je podtlak maximálne 0,004 milibaru (tieto požiadavky sa nemusia splnit v prípade, ak sa odsávač používa v režime pohlcovača pár).

- Odsávač sa nesmie používať ako plocha na opie-ranie osôb, ktoré sú v kuchyni.

- Odsávač často čistite, tak z vonku ako aj z vnútra (MINIMALNE RAZ MESAČNE), pričom dodržiavajte pokyny uvedené v tejto príručke. V prípade nedodržiavania zásad týkajúcich sa čistenia odsávača, ako aj výmeny filtrov, hrozí riziko vzniku požiaru.

- Ak bude napájací kábel bude poškodený, musí byť vymenený v špecializovanom servise.

- Toto zariadenie nie je prispôsobené k používaniu osobami (v tom detmi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnostou alebo osobami s nedostatočnými skúsenostami a znalostami zariadenia, iba ak je uskutočňované pod dohl'adom alebo v súlade s návodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnost.

- Venujte mimoriadnu pozornosť tomu, aby spotrebič nepoužívali deti ponechané bez dozoru.

- Skontrolujte, či el. napätie uvedené na výrobnom štítku zariadenia sa zhoduje s parametrami el. napätia siete.

nainštalovaný a či NEBOL pritlačený odsávačom počas montážnych prác. Zariadenie nepripájajte k el. napätiu predtým, než úplne skončíte montáž zariadenia.

• Odsávač sa nesmie používať bez namontovaných hliníkových protitukových filtrov.
• Pod odsávačom sa v žiadnom prípade nesmú pri-pravovať jedlá s použitím otvoreného ohňa (flam-bovanie). Je to prísne zakázané.
• Čo sa týka dodržiavania požadovaných technických a bezpečnostných prostriedkov a pokynov tykajúcich sa odvádzania spalín, bezpodmienečne dodržujte platné miestne predpisy a normy.
• V prípade, ak skrutky, ako aj montážne a upevňujúce prvky nebudu správne (v súlade s touto príručkou) dotiahnuté (upevnené), hrozí riziko úrazu, či dokonca smrti.
• Visiace odsávače fungujú iba v režime pohlcovania pachov.
• POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit úraz elektrickým prúdom.

ROZBALENIE

Zariadenie je chránené pred poško- dením počas prepravy. Prosíme Vás, aby ste po vybalení zariadenia zlik- vidovali obalové materiály spôsobom neohrozujúcim životné prostredie. Všetky materiály použité na zabalenie sú neškodné pre životné prostredie, sú 100% recyklovatel'né a sú označené príslušným symbolom.

Toto zariadenie je označené v súlade s Eu- rópskou smernicou 2012/19/ES a pol'ským Zákonom o opotrebovaných elektrickych a elektronických zariadení príslušným symbolom prečiarknutého kontajneru na odpadky. Tento symbol informuje, že toto, zariadenie sa po opotrebovani (skončení používania) nesmie vyhodit do komunálneho odpadu.

Užívatel' je povinný zariadenie odovzdat' v zbernom mieste opotrebovaných elektrických a elektronických zariadení. Subjekty, ktoré sa zaoberajú spracovaním opotrebovaných zariadení, tzn. miestne zberné miesta, obchody alebo jednotky štátnej správy, vytvárajú príslušný systém, ktorý každému umožnuje odovzdat takéto zariadenia.

Správný postup pri likvidácii elektrického a elektro-nického zariadenia predchádza negativnemu vplyvu škodlivých pre l'udské zdravie a životné prostredie konzekvencií, ktoré vyplývajú z prítomnosti nebez-pečných častí ako aj nesprávneho skladovania a re-cyklácie takýchto zariadení.

OBSLUHA

Ovládanie odsávača

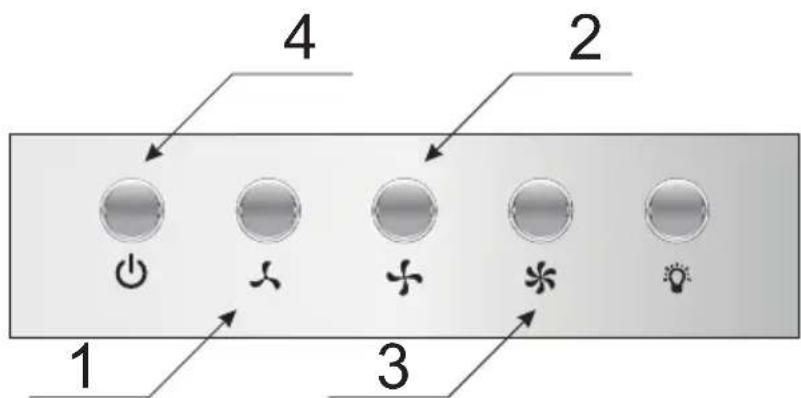

Ovládací panel odsávača je zobrazený na obr. 4, na pripomenutie je uvedený aj nižšie:

1 2 3 4

Ovládací panel má nasledujúce tlačidlá (izostat).

Ked' chcete spustit odsávač pár, vyberte jednu z nižšie opísaných rých-lostí stlačením príslušného tlačidla:

1- Najnižšia rýchlost. Túto rýchlost používajte, ked' sa nevytvára príliš veľa pary.
2- Stredná rýchlost. Túto rýchlost používajte, ked' sa vytvára stredne veľké množstvo pary, napr. pri varení niekolkých jedál súčasne.
3- Najvyššia rýchlost. Túto rýchlost používajte, ked' sa vytvára vel'ké množstvo pary, napr. pri vyprážaní či grilovaní.
4- Vypnutie odsávania.

Tlačidlo označené ako 🚙je určené na zapínanie/vypínanie osvetlenia. Osvetlenie odsávača funguje nezávisle od úrovne odsávania.

Iné dôležité informácie týkajúce sa používania odsávača

Režim pohlcovania: V tomto režime sa prefiltrovaný vzduch cez otvory, ktoré sú na to určené, vracia spät do miestnosti (recirkulácia). Pri tomto nastavení sa musí namontovať uhlíkový filter, a tiež odporúčame namontovať smerovač (difúzor) vychádzajúceho vzduchu (dostupný pre každý model, používa sa predovšetkým v komínových odsávačoch).

Režim odsávania: V tomto režime odsávač odvádza vzduch vonku špeciálnym potrubím. V tomto režime nepoužívajte uhlíkový filter (ak je vložený, vyberte ho). Odsávač pár sa pripája k ventilačnému komínu pomocou pevných alebo elastický rúr s priemerom 150 mm alebo 120 mm a príslušnych spojok, ktoré si môžete zaobstarať v obchodoch s inštalačnými materiálmi. Pripojenie je potrebné zadať kvalifikovanému technikovi.

Rýchlost ventilátora: Najnižšia a stredná rýchlost ventilátora sa používa v normálnych podmienkach a pri malej koncentrácií pár. Najvyššia rýchlost sa používa iba v prípade vysokej koncentrácie kuchynských pár, napr. počas smaženia, grilovania.

Pozor (týka sa iba univerzálnych odsávačov): Univerzálnne odsávače sú skonštruované tak, že zmena režimu práce odsávača sa musí vykonať ručne. Spôsob zmeny režimu je znázornený na obrázku 8.

Pozor (týka sa iba vstavaných a teleskopických odsávačov): Vstavané a teleskopické odsávače používané v režime pohlcovania, musia mať na-montované potrubie odvádzajúce vzduch. Druhý koniec potrubia je po-trebné nasmerovať do miestnosti, tadalafil bude odvádzany prefiltrovaný vzduch.

Pozor: Visiace odsávače fungujú iba v režime pohlcovania.

ČISTENIE A ÚDRŽBA

Konzervácia

• Nepoužívajte vlhké handričky alebo špongie ani prúd vody.
• Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatnieť lakované povrchy.
• Nepoužívajte leptavé látky, najmä na čistenie povrchov z nerezovej oceli.
• Nepoužívajte tvrdé, drsné handričky
• Odporúčame používať vlhkú a jemnú handričku s použitím jemných saponátov.

Pozor: Po niekolkých umytiach v umývačke riadu sa farba hliníkového filtra (mriežky) môže zmenit. Taká zmena farby neznamená, že filter nefunguje správne, a že sa musí vymenit.

Protitukový filter

Hliníkový protitukový filter je potrebné čistiť každý mesiac počas normálnej prevádzky odsávače, v umývačke riadu alebo ručne s použitím jemného čistiaceho prostriedku alebo tekutého mydla.

Pri niektorých modeloch je použitý akrylový filter. Musí byť vymenený aspoň raz za 2 mesiace, alebo častejšie v prípade velími intenzívneho používania.

Uhlíkový filter

Uhlíkový filter sa používajú iba vtedy, ak odsávač pár nie je pripojený na ventilačný komín. Uhlíkový filter je schopný absorbovať pachy až určitú absorpčnú hladinu – nasýtenie. Uhlíkové filtre sa nesmú umývať, nie sú vhodné na regeneráciu a musia sa vymieňať, a to aspoň raz na 2 mesiace alebo častejšie, ak sa odsávač pár využíva intenzívne.

Je potrebné používať žiarovky / halogény / diódové moduly s rovnakými parametrami ako sú nainstalované výrobcom v zariadení. Výmena osvetlenia je znázornená na obrázku č. 7. Ak obrázok nie je v tejto príručke uvedený, modul osvetlenia môže vymeniť iba autorizovaný servis.

ZÁRUKA, POPREDAJNÝ SERVIS

Záruka

Záruka sa poskytuje podľa podmienok uvedených v záručnom liste. Výrobca neodpovedá za akékolľvek škody spôsobené nesprávnym zaobchá-dzaním a používaním výrobku.

Výrobca zariadenia odporúča, aby všetky opravy a nastavovania výrobku vždy vykonával továrenský servis alebo autorizovaný servis výrobcu. Zariadenie môže opravovat' iba certifikovaný technik, ktorý má potrebné kvalifikácie

Vyhlásenie výrobcu

Výrobca týmto vyhlasuje, že výrobok spíňa dôležité požiadavky nasledujúcich európskych smerníc:

• smernica pre nízke napätie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC
  • smernica ErP - 2009/125/EC
  • smernica RoHS 2011/65/EC

a preto výrobok získal označenie a bolo preň vydané Vyhlásenie o zhode, a toto vyhlásenie bolo sprístupnené orgánom obchodnej inšpekcie.
