GEBRUIKSAANWIJZING KMM-264 KENWOOD

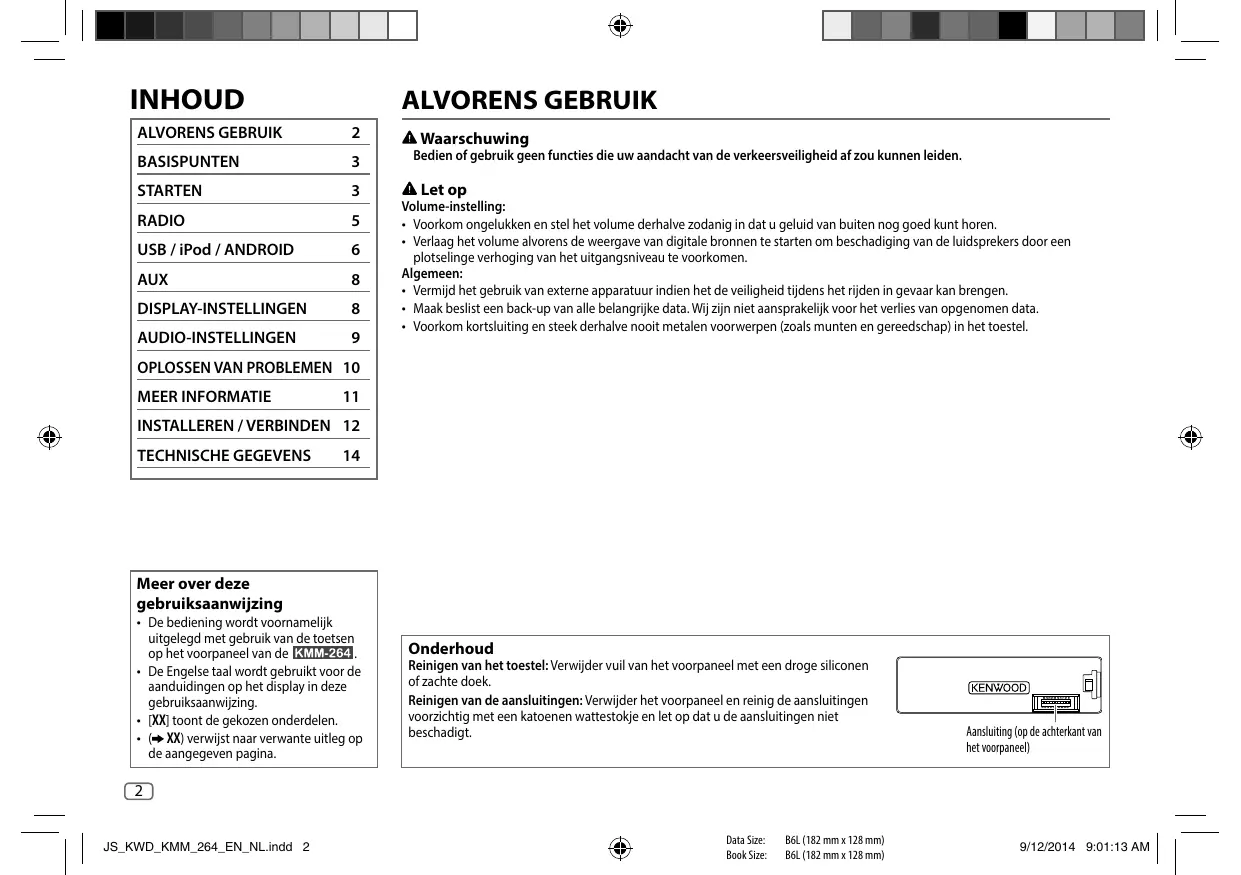

Waarschuwing Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou kunnen leiden.

Let op Volume-instelling: • Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen. • Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau te voorkomen. Algemeen: • Vermijd het gebruik van externe apparatuur indien het de veiligheid tijdens het rijden in gevaar kan brengen. • Maak beslist een back-up van alle belangrijke data. Wij zijn niet aansprakelijk voor het verlies van opgenomen data. • Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.

OPLOSSEN VAN PROBLEMEN 10 MEER INFORMATIE

Meer over deze gebruiksaanwijzing • De bediening wordt voornamelijk uitgelegd met gebruik van de toetsen op het voorpaneel van de . • De Engelse taal wordt gebruikt voor de aanduidingen op het display in deze gebruiksaanwijzing. • [XX] toont de gekozen onderdelen. • ( XX) verwijst naar verwante uitleg op de aangegeven pagina.

Onderhoud Reinigen van het toestel: Verwijder vuil van het voorpaneel met een droge siliconen of zachte doek. Reinigen van de aansluitingen: Verwijder het voorpaneel en reinig de aansluitingen voorzichtig met een katoenen wattestokje en let op dat u de aansluitingen niet beschadigt.

Aansluiting (op de achterkant van het voorpaneel)

Volumeregelaar (draaien/drukken)

Kies de displaytaal en annuleer de demonstratie

Na het inschakelen van de stroom (of na het terugstellen van het toestel), toont het display: “SEL LANGUAGE” “PRESS” “VOLUME KNOB”

1 Draai de volumeknop om [ENG] (Engels) of [RUS] (Russisch) Verwijdertoets

Terugstellen De door u gemaakte instellingen worden tevens gewist.

te kiezen en druk vervolgens op de knop. [ENG] is de basisinstelling. Het display toont vervolgens: “CANCEL DEMO” “PRESS” “VOLUME KNOB”. 2 Druk op de volumeknop. [YES] is de basisinstelling. 3 Druk nogmaals op de volumeknop. “DEMO OFF” verschijnt.

2 Instellen van de klok 1 Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeknop om [CLOCK] te kiezen en druk

Inschakelen van de stroom

Druk op . • Houd even ingedrukt om de stroom uit te schakelen.

3 Draai de volumeknop om [CLOCK ADJUST] te kiezen en druk

Instellen van het volume

Verdraai de volumeknop.

. Druk herhaaldelijk op • Voor de : Druk op iPod om direct iPod-bron te kiezen.

vervolgens op de knop. Dag Uur Minuut 5 Draai de volumeknop om [CLOCK FORMAT] te kiezen en druk vervolgens op de knop.

Veranderen van de displayinformatie

Druk herhaaldelijk op

vervolgens op de knop. vervolgens op de knop.

4 Draai de volumeknop om de instellingen te maken en druk

• Houd even ingedrukt om de huidige display-informatie rollend te tonen.

even ingedrukt om te voltooien. om naar het voorgaande instelonderdeel terug te keren.

(Voor / / / ) Terwijl het klokdisplayscherm wordt getoond... Houd even ingedrukt om de functie voor het instellen van de klok direct te activeren. Voer vervolgens stap 4 uit om de klok in te stellen.

(Voor de ) ON: Zowel de display- als toetsverlichting verandert naar wit bij het invoerenv an [FUNCTION]. ; OFF: Zowel de display- als toetsverlichting blijft als de bij [COLOR SELECT] gekozen kleur. ( 8)

TUNER SETTING PRESET TYPE NORMAL: Vastleggen van een zender onder iedere voorkeurtoets voor iedere golfband (FM1/ FM2/ FM3/ MW/ LW). ; MIX: Vastleggen van een zender onder iedere voorkeurtoets ongeacht de gekozen golfband.

SYSTEM Instellen van de basisinstellingen

om de STANDBY functie te activeren. 1 Druk op 2 Druk op de volumeknop om [FUNCTION] op te roepen.

ON: Activeren van de toetsdruktoon. ; OFF: Uitschakelen.

SOURCE SELECT Voor / / / kan door een druk op AUD [AUDIO CONTROL] direct worden ingevoerd. 3 Draai de volumeregelaar om een keuze te maken (zie de volgende tabel) en druk vervolgens op de knop. 4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen of geactiveerd. 5 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX BUILT-IN AUX P-OFF WAIT REAR/ SUB-W of REAR/ SUBWOOFER: Kiezen of achterluidsprekers of een

SP SELECT OFF/ 5/4/ 6 × 9/6/ OEM: Overeenkomstig het luidsprekerformaat (5-inch of

subwoofer zijn aangesloten met de lijnuitgangsaansluitingen op het achterpaneel (via een externe versterker). 4-inch, 6×9-inch of 6-inch) of OEM-luidsprekers kiezen voor een optimaal geluid.

Alleen mogelijk wanneer de demonstratiefunctie is uitgeschakeld. Instellen van de periode waarna het toestel (wanneer standby geschakeld) ter energiebesparing automatisch wordt uitgeschakeld. 20M: 20 minuten ; 40M: 40 minuten ; 60M: 60 minuten ; WAIT TIME – – –/ OFF – – –: Geannuleerd

F/W UPDATE UPDATE SYSTEM F/W UP xx.xx YES: De upgrade van de firmware wordt gestart. ; NO: Geannuleerd (upgraden is niet geactiveerd). Ga voor details aangaande de update van firmware naar: www.kenwood.com/cs/ce/

AUDIO CONTROL SWITCH PREOUT ON: Activeren van AUX als bronkeuze. ; OFF: Uitschakelen. ( 8)

CLOCK CLOCK DISPLAY ENGLISH РУССКИЙ

ON: De tijd wordt op het display getoond, ook wanneer de stroom is uitgeschakeld. ; OFF: Geannuleerd. Kies indien van toepassing de displaytaal voor het [FUNCTION] menu en taginformatie (naam van map, bestand, liedje, artiest, album).

B6L (182 mm x 128 mm) B6L (182 mm x 128 mm)

9/12/2014 9:01:14 AM RADIO Basisinstelling: XX TUNER SETTING LOCAL SEEK ON: Opzoeken van uitsluitend zenders met een goede ontvangst. ; OFF: Geannuleerd. • De gemaakte instellingen zijn alleen van toepassing op de gekozen bron/zender. Nadat u van bron/zender verandert,

AUTO MEMORY YES: Automatisch opslaan van 6 zenders met een goede ontvangst. ; NO: Geannuleerd. • Alleen kiesbaar indien [NORMAL] is gekozen voor [PRESET TYPE]. ( 4)

MONO SET ON: Verbeteren van de FM-ontvangst (maar het stereo-effect gaat verloren). ; OFF: Geannuleerd.

NEWS SET ON: Het toestel schakelt tijdelijk naar het nieuwsprogramma over indien beschikbaar. ; OFF: Geannuleerd.

moet u de instellingen opnieuw maken.

Opzoeken van een zender om TUNER te kiezen. 1 Druk herhaaldelijk op 2 Druk herhaaldelijk op om FM1/ FM2/ FM3/ MW/ LW te kiezen. 3 Druk op S / T om een zender op te zoeken. • Veranderen van de zoekmethode voor S / T: Druk herhaaldelijk op . AUTO1 : Automatisch opzoeken van een zender. AUTO2 : Opzoeken van een voorkeurzender. MANUAL : Handmatig zoeken naar een zender. • Opslaan van een zender: Houd een van de cijfertoetsen (1 tot 6) even ingedrukt. • Kiezen van een opgeslagen zender: Druk op een van de cijfertoetsen (1 tot 6).

REGIONAL ON: Overschakelen naar een andere zender in een bepaalde regio met gebruik van “AF”. ; OFF: Geannuleerd.

AF SET ON: Automatisch opzoeken van een andere zender die hetzelfde programma in hetzelfde Radio Data System netwerk uitzendt maar met een betere ontvangst indien de ontvangst van de huidige zender slecht is. ; OFF: Geannuleerd.

TI ON: Het toestel schakelt tijdelijk over naar verkeersinformatie indien beschikbaar (“TI” licht op). ; OFF: Geannuleerd.

PTY SEARCH Druk op de volumeknop om de PTY-taalkeuze te activeren. Draai de volumeknop om de PTY-taal (ENGLISH/ FRENCH/ GERMAN) te kiezen en druk vervolgens op de knop. Kiezen van het beschikbare programmatype (zie hieronder) en druk vervolgens op S / T om te starten.

CLOCK TIME SYNC ON: Gelijkstellen van de klok van het toestel op basis van de tijd van de Radio Data System zender. ; OFF: Geannuleerd.

• [LOCAL SEEK]/ [MONO SET]/ [NEWS SET]/ [REGIONAL]/ [AF SET]/ [TI]/ [PTY SEARCH] kan alleen worden

Overige instellingen 1 Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeregelaar om een keuze te maken (zie de volgende tabel) en druk vervolgens op de knop.

3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd. even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren.

gekozen met golfbanden FM1/ FM2/ FM3.

• Beschikbare programmatypes: SPEECH: NEWS, AFFAIRS, INFO (informatie), SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, DOCUMENT MUSIC: POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS, OTHER M (overige muziek), JAZZ, COUNTRY, NATION M (nationale muziek), OLDIES, FOLK M (folkmuziek) Het toestel zoekt naar het programmatype van de categorie van [SPEECH] of [MUSIC] indien gekozen. • Wanneer het volume wordt aangepast tijdens het ontvangen van verkeersinformatie, een noodbericht of nieuwsuitzending, wordt het aangepaste volume automatisch opgeslagen. Dit volume wordt ingesteld wanneer later weer verkeersinformatie, een noodbericht of nieuwsuitzending wordt ontvangen.

NEDERLANDS JS_KWD_KMM_264_EN_NL.indd 5

Snel achterwaarts / voorwaarts*4

Houd S / T even ingedrukt.

Kiezen van een bestand

Kiezen van een map*5

Druk herhaaldelijk op . FILE REPEAT/ FOLDER REPEAT/ REPEAT OFF : MP3/WMA/WAV/FLAC-bestand, iPod of ANDROID FILE REPEAT/ REPEAT OFF : KME Light/ KMC-bestand*7

Willekeurig afspelen*6

Druk herhaaldelijk op . FOLDER RANDOM/ RANDOM OFF : MP3/WMA/WAV/FLAC-bestand, KME Light/ KMC-bestand, iPod of ANDROID Houd

Micro USB 2.0-kabel*2 (los verkrijgbaar)

*1 KCA-iP102 : 30-pin type, KCA-iP103 : Verlicht type *2 Laat de kabel wanneer niet in gebruik niet in de auto achter.

even ingedrukt om ALL RANDOM te kiezen.

Selecteer de bedieningsfunctie

Houd voor een iPod bron iPod even ingedrukt. MODE ON : Bediening met de iPod*8 MODE OFF : Bediening met het toestel Met een ANDROID bron, ( 7, [ANDROID SETUP])

Selecteer het muziekstation ( 7, [MUSIC DRIVE])

Druk herhaaldelijk op 5. De in de hieronder aangeven apparaten opgeslagen nummers worden afgespeeld. • Geselecteerde interne of externe geheugen van een smartphone (massaopslagklasse). • Geselecteerde station van een apparaat met meerdere stations.

B6L (182 mm x 128 mm) B6L (182 mm x 128 mm)

9/12/2014 9:01:15 AM USB / iPod / ANDROID *3 Indien verbonden met een Android apparaat verschijnt “Press [VIEW] to install KENWOOD MUSIC PLAY APP”. Volg de aanwijzingen

Luisteren naar TuneIn Radio/ TuneIn Radio Pro/ Aupeo

voor het installeren van de app. U kunt tevens de laatste versie van de app KENWOOD MUSIC PLAY op uw Android apparaat installeren alvorens de verbinding te maken. ( 11) Voor de ANDROID: Alleen mogelijk wanneer [BROWSE MODE] is gekozen. ( [ANDROID SETUP]) Alleen voor MP3/WMA/WAV/FLAC-bestanden. Werkt niet voor een iPod/ ANDROID. Voor de iPod/ ANDROID: Alleen mogelijk wanneer [MODE OFF]/ [BROWSE MODE] is gekozen. KME Light : KENWOOD Music Editor Light, KMC : KENWOOD Music Control ( 11) Weergave/pauze, verspringen, snel-voorwaarts of achterwaarts verplaatsen in bestanden is nog mogelijk met het toestel.

Voor het luisteren naar TuneIn Radio, TuneIn Radio Pro of Aupeo moet u de iPod/iPhone met de USB-ingangsaansluiting van het toestel verbinden. • Het toestel geeft het geluid van deze apps weer.

Kies een bestand uit een map/lijst . 1 Druk op 2 Draai de volumeknop om een map/lijst te kiezen en druk vervolgens op de knop. 3 Draai de volumeknop om een bestand te kiezen en druk vervolgens op de knop.

3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of

Overige instellingen 1 Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeregelaar om een keuze te maken (zie de volgende tabel) en druk vervolgens op de knop. geactiveerd.

U kunt indien u veel bestanden heeft, snel het gewenste bestand opzoeken. Voor USB (voor KME Light/ KMC-bestanden): Druk op S / T om met een vooraf ingestelde zoekratio te zoeken. ( [SKIP SEARCH]) Houd S / T even ingedrukt om met een ratio van 10% te zoeken. • Niet voor MP3/WMA/WAV/FLAC-bestanden. Voor iPod: U kunt een bestand ook aan de hand van de eerste letter of teken van de naam opzoeken. Verdraai de volumeknop snel voor het activeren van zoeken met tekens. Draai de volumeknop om het teken te kiezen. Als u wilt zoeken naar een ander teken dan A t/m Z en 0 t/m 9, voert u alleen “ ” in. Druk op S / T om de invoerpositie te veranderen. • U kunt maximaal 3 tekens (letters) invoeren. Druk op de volumeknop om het zoeken te starten.

even ingedrukt om te voltooien. om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX ANDROID SETUP BROWSE MODE: Bediening met het toestel (met gebruik van de app KENWOOD MUSIC PLAY). ; HAND MODE: Bedien andere mediaplayerapps met het Android apparaat (zonder gebruik van de app KENWOOD MUSIC PLAY). Het starten/pauzeren van de weergave en verspringen van bestanden kan nog wel worden uitgevoerd via het toestel.

USB MUSIC DRIVE DRIVE CHANGE: Het volgende station ([DRIVE 1] tot [DRIVE 5]) wordt automatisch gekozen en de weergave start. Herhaal stappen 1 tot 3 om de volgende drives te kiezen.

0.5%/ 1%/ 5%/ 10%: Bij het luisteren naar een iPod, ANDROID of KME Light/ KMC-bestand, kunt u de zoekratio voor het totaal aantal bestanden kiezen.

Druk op 5 om weer terug naar de basismap/het eerste bestand/het eerste menu te gaan. Druk op om naar het voorgaande instelonderdeel terug te keren. Houd even ingedrukt om te annuleren. Voor iPod alleen van toepassing wanneer [MODE OFF] is gekozen. ( 6) Voor ANDROID alleen van toepassing wanneer [BROWSE MODE] is gekozen. ( [ANDROID SETUP])

NEDERLANDS JS_KWD_KMM_264_EN_NL.indd 7

DISPLAY-INSTELLINGEN 1 Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeknop om [DISPLAY] te kiezen en druk vervolgens op de

Starten van weergave 1 Verbind een draagbare audiospeler (los verkrijgbaar). Aux-ingangsaansluiting Draagbare audiospeler

3 Draai de volumeregelaar om een keuze te maken (zie de volgende tabel) en druk vervolgens op de knop. 4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel. 5 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren. Basisinstelling: XX

3,5 mm stereo-ministekker, “L”-vormig (los verkrijgbaar)

U kunt uw eigen kleur samenstellen (wanneer [CUSTOM R/G/B] of vooraf ingestelde kleuren*2 is gekozen). De door u gemaakte kleur kan worden opgeslagen in [CUSTOM R/G/B]. 1 Houd de volumeknop even ingedrukt om de gedetailleerde kleurinstelling te activeren. 2 Druk op S / T om de in te stellen kleur (R/ G/ B) te kiezen. 3 Draai de volumeknop om het niveau (0 — 9) in te stellen en druk vervolgens op de knop.

2 Druk herhaaldelijk op om AUX te kiezen. 3 Schakel de draagbare audiospeler in en start de weergave. Instellen van de AUX-naam Tijdens het luisteren naar een draagbare audiospeler die met het toestel is verbonden... 1 Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeknop om [SYSTEM] te kiezen en druk vervolgens op de knop. 3 Draai de volumeknop om [AUX NAME SET] te kiezen en druk vervolgens op de knop. 4 Draai de volumeknop om een keuze te maken en druk vervolgens op de knop. AUX (basisinstelling)/ DVD/ PORTABLE/ GAME/ VIDEO/ TV 5 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren.

VARIABLE SCAN/ CUSTOM R/G/B/ vooraf ingestelde kleuren*2: Kiezen van de gewenste kleur voor de verlichting van toetsen en het display.

DIMMER ON: De verlichting van het display (en de toetsen*1) wordt verzwakt. ; OFF: Geannuleerd.

0 — 31: Kiezen van gewenste helderheidsniveau voor de displayverlichting (en de toetsen*1).

TEXT SCROLL AUTO/ ONCE: Kiezen voor het automatisch rollen van display-informatie of slechts éénmaal rollen. ; OFF: Geannuleerd.

*1 Voor de . *2 Vooraf ingestelde kleuren: RED1/ RED2/ RED3/ PURPLE1/ PURPLE2/ PURPLE3/ PURPLE4/ BLUE1/ BLUE2/ BLUE3/ SKYBLUE1/ SKYBLUE2/ LIGHTBLUE/ AQUA1/ AQUA2/ GREEN1/ GREEN2/ GREEN3/ YELLOWGREEN1/ YELLOWGREEN2/ YELLOW/ ORANGE1/ ORANGE2/ ORANGERED

9/12/2014 9:01:15 AM AUDIO-INSTELLINGEN Tijdens het luisteren naar een bron... 1 Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeknop om [AUDIO CONTROL] te kiezen en druk vervolgens op de knop. Voor / / / kan door een druk op AUD [AUDIO CONTROL] direct worden ingevoerd. 3 Draai de volumeregelaar om een keuze te maken (zie de volgende tabel) en druk vervolgens op de knop. 4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen of geactiveerd. 5 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren.

PRESET EQ DRIVE EQ/ TOP40/ POWERFUL/ ROCK/ POPS/ EASY/ JAZZ/ NATURAL/ USER: Kiezen van een geschikte, vastgelegde equalizer voor het muziekgenre. (Kies [USER] voor gebruik van de aangepaste instellingen.) [DRIVE EQ] is een vooraf ingestelde equalizer waarmee het geluid van buiten de auto of het geluid van de banden wordt gereduceerd.

BASS BOOST LV1/ LV2/ LV3 of LEVEL1/ LEVEL2/ LEVEL3: Kiezen van het gewenste versterkingsniveau voor de lage tonen. ; OFF: Geannuleerd.

LOUDNESS LV1/ LV2 of LEVEL1/ LEVEL2: Selecteren van de gewenste lage en hoge frequenties voor een goed-gebalanceerd geluid bij een laag volumeniveau. ;

SUBWOOFER SET ON: Activeren van de subwooferuitgang. ; OFF: Geannuleerd.

Instellen van het subwooferuitgangsniveau.

LPF SUBWOOFER THROUGH: Alle signalen worden naar de subwoofer gestuurd. ; 85HZ/ 120HZ/ 160HZ: Audiosignalen met lagere frequenties dan 85 Hz/ 120 Hz/ 160 Hz worden naar

Instellen van het vast te leggen niveau voor iedere bron. (Kies alvorens de instelling te maken eerst de gewenste bron.)

SUB-W PHASE REVERSE (180°)/ NORMAL (0°): Kiezen van de fase van de subwoofer in overeenstemming met de luidsprekeruitgang voor een optimaal geluid. (Alleen kiesbaar indien een andere instelling dan [THROUGH] is gekozen voor [LPF SUBWOOFER].)

60/ 80/ 100/ 200 of 60HZ/ 80HZ/ 100HZ/ 200HZ: Kiezen

FADER R15 tot F15 (0): Instellen van het balans tussen de achter- en voorluidspreker.

BALANCE L15 tot R15 (0): Instellen van de weergavebalans tussen de linker- en

VOLUME OFFSET Voor de AUX: –8 tot +8 (0) ; Voor overige bronnen: –8 tot 0: Vastleggen van de volume-aanpassing voor iedere bron. (Kies alvorens de instelling te maken eerst de gewenste bron.)

SOUND RECNSTR ON: Er wordt een compensatie voor de hoge frequentiecomponenten gemaakt en de

(Geluidreconstructie)

verhogingstijd van de golfvorming die met het comprimeren van audiodata verloren gaat wordt hersteld voor een realistisch geluid. ; OFF: Geannuleerd.

de subwoofer gestuurd.

EQ PRO BASS ADJUST BASS CTR FRQ MID ADJUST TRE ADJUST

van de middenfrequentie.

–8 tot +8 (+6): Instellen van het niveau.

1.00/ 1.25/ 1.50/ 2.00: Instellen van de kwaliteitsfactor.

BASS EXTEND ON: Activeren van verlengde lage tonen. ; OFF: Geannuleerd.

0.5K/ 1.0K/ 1.5K/ 2.5K of 0.5KHZ/ 1.0KHZ/ 1.5KHZ/ 2.5KHZ: Kiezen van de middenfrequentie.

–8 tot +8 (+5): Instellen van het niveau.

–8 tot +8 (0): Instellen van het niveau.

Oplossing • Stel het volume op het optimale niveau in. • Controleer de snoeren en verbindingen. Schakel de stroom uit en controleer of de aansluitingen van de luidsprekerdraden goed zijn geïsoleerd. Schakel de stroom weer in.

“PROTECTING SEND SERVICE” verschijnt.

Breng het toestel naar de dichtstbijzijnde reparatieservice.

• Geen geluid. • Het toestel schakelt niet in. • Informatie op het display is

Reinig de aansluitingen. ( 2)

• Ontvangst van radio-

• Sluit de antenne goed aan. • Trek de antenne volledig uit.

uitzendingen is slecht. • Statische ruis tijdens het luisteren naar de radio. “READING” blijft knipperen.

Gebruik niet te veel lagen en mappen.

Verstreken tijd is niet correct.

Dit wordt veroorzaakt door de manier hoe bestanden zijn opgenomen.

Juiste tekens worden niet getoond (bijv. albumnaam).

Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt aantal symbolen tonen. Cyrillische hoofdletters kunnen tevens worden getoond indien [РУССКИЙ] ias gekozen. ( 4)

Controleer dat de media geschikte audiobestanden heeft. ( 11)

Kopieer de bestanden en mappen opnieuw op het USB-apparaat. Indien het probleem hierdoor niet werd opgelost, stel dan het USBapparaat terug of gebruik een ander USB-apparaat.

Sluit een USB-toestel aan en verander de bron opnieuw in USB.

Verbind een geschikt USB-apparaat en controleer de verbindingen.

Verbind een USB-apparaat dat afspeelbare audiobestanden heeft.

• Verbind de iPod weer. • Stel de iPod terug.

• Geen geluid tijdens

• Verbind het Android apparaat opnieuw. • Met [HAND MODE], start u een mediaplayerapp op het Android apparaat en start u vervolgens de weergave.

• Met [HAND MODE], start u de huidige mediaplayerapp opnieuw of gebruikt u een andere mediaplayerapp.

• Start het Android apparaat opnieuw op. • Indien het probleem nog niet is opgelost, kan het Android apparaat het audiosignaal niet naar het toestel leiden. ( 11) Weergave is onmogelijk met [BROWSE MODE].

• Controleer of de app KENWOOD MUSIC PLAY APP op het Android apparaat is geïnstalleerd. ( 7) • Sluit het Android apparaat opnieuw aan en maak de vereiste instellingen in [ANDROID SETUP]. ( 7) • Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] niet. ( 11)

“NO DEVICE” of “READING” blijft knipperen.

• Schakel de opties van de fabrikant op het Android apparaat uit. • Verbind het Android apparaat opnieuw. • Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] niet. ( 11)

Weergave wordt onderbroken of het geluid slaat over.

Schakel de energiebesparingsfunctie op het Android apparaat uit.

“ANDROID ERROR” / “NA DEVICE”

• Verbind het Android apparaat opnieuw. • Start het Android apparaat opnieuw op.

ANDROID Radio USB / iPod

Stel het toestel terug. ( 3)

Er werd een bestand afgespeeld dat tegen kopiëren is beveiligd.

weergave. • Geluid wordt alleen via Android apparaat uitgestuurd.

verkeerd. Receiver werkt helemaal niet.

B6L (182 mm x 128 mm) B6L (182 mm x 128 mm)

9/12/2014 9:01:16 AM MEER INFORMATIE Algemeen Gedetailleerde informatie en opmerkingen over afspeelbare audiobestanden vindt u in de handleiding op de volgende website: www.kenwood.com/cs/ce/audiofile/

Afspeelbare bestanden • Afspeelbaar audiobestand: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac) • Bestandssysteem van afspeelbaar USB-toestel: FAT12, FAT16, FAT32 Zelfs als de audiobestanden aan de bovenstaande normen voldoen, kunnen zij mogelijk niet worden afgespeeld, afhankelijk van het soort media of apparaat en de omstandigheden.

Meer over USB-apparaten • Dit toestel kan op USB-massaopslagapparatuur opgeslagen MP3/WMA/WAV/FLAC-bestanden afspelen. • U kunt geen USB-apparaat via een USB-hub verbinden. • Het verbinden met een kabel die langer dan 5 m is, kan abnormale weergave tot gevolg hebben. • Dit toestel herkent geen USB-apparaat dat een ander voltage dan 5 V heeft en 1 A overschrijdt. Meer over KENWOOD Music Editor Light en KENWOOD Music Control • Dit toestel ondersteunt de KENWOOD Music Editor Light app voor pc en de Android™ app KENWOOD Music Control.

• Bij weergave van audiobestanden waaraan data zijn toegevoegd met KENWOOD Music Editor Light of KENWOOD Meer over Android apparaten • Dit toestel ondersteunt Android OS 4.1 en hoger. • Bepaalde Android apparaten (met OS 4.1 en hoger) ondersteunen Android Open Accessory (AOA) 2.0 mogelijk niet volledig.

• Indien het Android apparaat zowel massa-opslagklasseapparatuur als AOA 2.0 ondersteunt, geeft dit toestel altijd voorrang aan weergave via AOA 2.0.

• Ga voor meer informatie en de laatste compatibiliteitslijst naar: www.kenwood.com/cs/ce/

Dempen van het geluid bij ontvangst van een telefoontje Verbind de MUTE draad middels een los verkrijgbare telefoonaccessoire met uw telefoon. ( 13) Als een telefoongesprek binnenkomt, verschijnt “CALL”. (Het audiosysteem wordt in de pauzestand gezet.) • Druk op om het geluid van het audiosysteem te beluisteren tijdens een telefoongesprek. “CALL” verdwijnt en de weergave van het audiosysteem wordt voortgezet. “CALL” verdwijnt wanneer u het gesprek stopt. (De weergave van het audiosysteem wordt hervat.)

Music Control, kunt u audiobestanden opzoeken aan de hand van het genre, artiest, album, playlist en liedjes of nummers. • KENWOOD Music Editor Light en KENWOOD Music Control kunnen worden gedownload van de volgende website: www.kenwood.com/cs/ce/

Meer over iPod/iPhone Made for - iPod touch (2nd, 3rd, 4th en 5th generation) - iPod classic - iPod nano (3rd, 4th, 5th, 6th en 7th generation) - iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C • Ga voor de laatste compatibiliteitslijst en softwareversie van iPhone/iPod naar: www.kenwood.com/cs/ce/ipod • U kunt de iPod niet bedienen wanneer “KENWOOD” of “ ” op de iPod wordt weergegeven.

NEDERLANDS JS_KWD_KMM_264_EN_NL.indd 11

9/12/2014 9:01:16 AM INSTALLEREN / VERBINDEN Waarschuwing • Dit toestel kan uitsluitend worden gebruikt in een auto met 12 Volt gelijkstroom, negatieve aarding. • Ontkoppel de negatieve pool van de accu alvorens te verbinden en monteren. • Voorkom kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsdraad (rood) niet op het

Installeren van het toestel (in-dashboard montage)

autochassis of de aardedraad (zwart) aan.

• Isoleer niet-aangesloten draden met isolatieband om kortsluiting te voorkomen. • Aard dit toestel beslist op het autochassis na het monteren. Sluit als vereist aan. ( 13)

Let op • Laat het monteren en verbinden voor de veiligheid door een vakman uitvoeren. Raadpleeg de auto-audiohandelaar.

• Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdelen van dit toestel • • • • • •

niet aan tijdens en kort na het gebruik. Metalen onderdelen zoals de warmteafvoer en behuizing worden heet. Verbind de [ draden van de luidspreker niet met het autochassis, aardedraad (zwart) en sluit niet in serie aan. Monteer het toestel met een kleinere hoek dan 30º. Indien de bedradingsbundel van uw auto geen ontstekingsaansluiting heeft, moet u het ontstekingsdraad (rood) van de aansluiting verbinden met de aansluiting op de zekeringbox van de auto die 12 Volt levert en door de contactsleutel wordt in- en uitgeschakeld. Houd alle kabels en draden uit de buurt van metalen onderdelen die warmte afgeven. Controleer na het installeren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers enz. van de auto juist functioneren. Als de zekering is doorgebrand, controleer dan eerst of de draden niet het autochassis raken en vervang vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte.

Haak aan de bovenkant Richt de sierplaat als afgebeeld alvorens te bevestigen.

Dashboard van uw auto

Buig de geschikte lipjes om de bevestigingshuls goed op zijn plaats vast te zetten.

Basisprocedure 1 Haal de sleutel uit het contactslot en ontkoppel vervolgens

Verwijderen van het toestel 1 Verwijder het voorpaneel. 2 Haak de aanslagpen op de

2 Verbind de draden juist.

verwijdersleutels in de gaten aan beide kanten van de sierplaat en trek naar u toe. 3 Steek de verwijdersleutels diep in de uitsparingen aan iedere kant en volg dan de pijlaanduidingen zoals rechts afgebeeld.

de [ aansluiting van de auto-accu.

Zie “Verbinden van draden”. ( 13) 3 Installeer het toestel in de auto. Zie “Installeren van het toestel (in-dashboard montage)”. 4 Verbind de [ aansluiting van de auto-accu. 5 Stel het toestel terug. ( 3)

Onderdelenlijst voor het installeren

Bij het verbinden met een externe versterker, moet u het aardedraad verbinden met het chassis van de auto om beschadiging van het toestel te voorkomen.

Achter-/subwooferuitgang

Antenne-aansluiting Zekering (10 A)

Verbinden van de ISO-stekkers met bepaalde VW/ Audi en Opel (Vauxhall) auto’s

U moet mogelijk de bedrading van de bijgeleverde bedradingsbundel als hieronder afgebeeld wijzigen. Geel (Accukabel) Ontstekingskabel (Rood)

Rood (Ontstekingskabel) Toestel

Zorg dat de kabel niet uit het lipje komt wanneer u geen verbindingen heeft gemaakt. Lichtblauw/geel (Draad van stuurafstandsbediening)

Geel Blauw/wit Rood Zwart Paars ] Paars/zwart [ Grijs ] Grijs/zwart [ Wit ] Wit/zwart [ Groen ] Groen/zwart [

: Achterluidspreker (rechts)

Bruin (Draad voor besturing van dempingsfunctie)

: Voorluidspreker (rechts) : Voorluidspreker (links)

Blauw/wit (Stroomregeldraad/ antenneregeldraad)

ANT CONT P. CONT MUTE ISO-stekkers

: Achterluidspreker (links)

Naar de spanningsaansluiting wanneer u een los verkrijgbare eindversterker gebruikt, ofwel naar de antenne-aansluiting van de auto

Naar de aansluiting die is geaard tijdens ontvangst van of gedurende een telefoongesprek ( 11) (Raadpleeg de navigatiehandleiding als u een Kenwood navigatiesysteem wilt aansluiten.)

(D) Bedradingsbundel

(E) Verwijdersleutel

Onderdrukkingsgevoeligheid (DIN S/R = 46 dB)

Luidsprekerimpedantie

64 dB Stereoscheiding (1 kHz)

40 dB Bruikbare gevoeligheid (S/R = 20 dB) LW Frequentiebereik

USB Bruikbare gevoeligheid (S/R = 20 dB)

531 kHz — 1 611 kHz (9 kHz stap)

USB 1.1, USB 2.0 (Volledige snelheid)

Maximale toevoerstroom

Frequentieweergave (±1 dB)

Signaal/ruisverhouding (1 kHz)

Compatibel met Windows Media Audio

Bruikbare gevoeligheid (S/R = 26 dB)

14,4 V (10,5 V — 16 V toelaatbaar)

Maximaal stroomverbruik

10 A Bedrijfstemperatuur

0°C — +40°C Installatie-afmetingen (B × H × D)

Zonder voorafgaande kennisgeving wijzigbaar.
