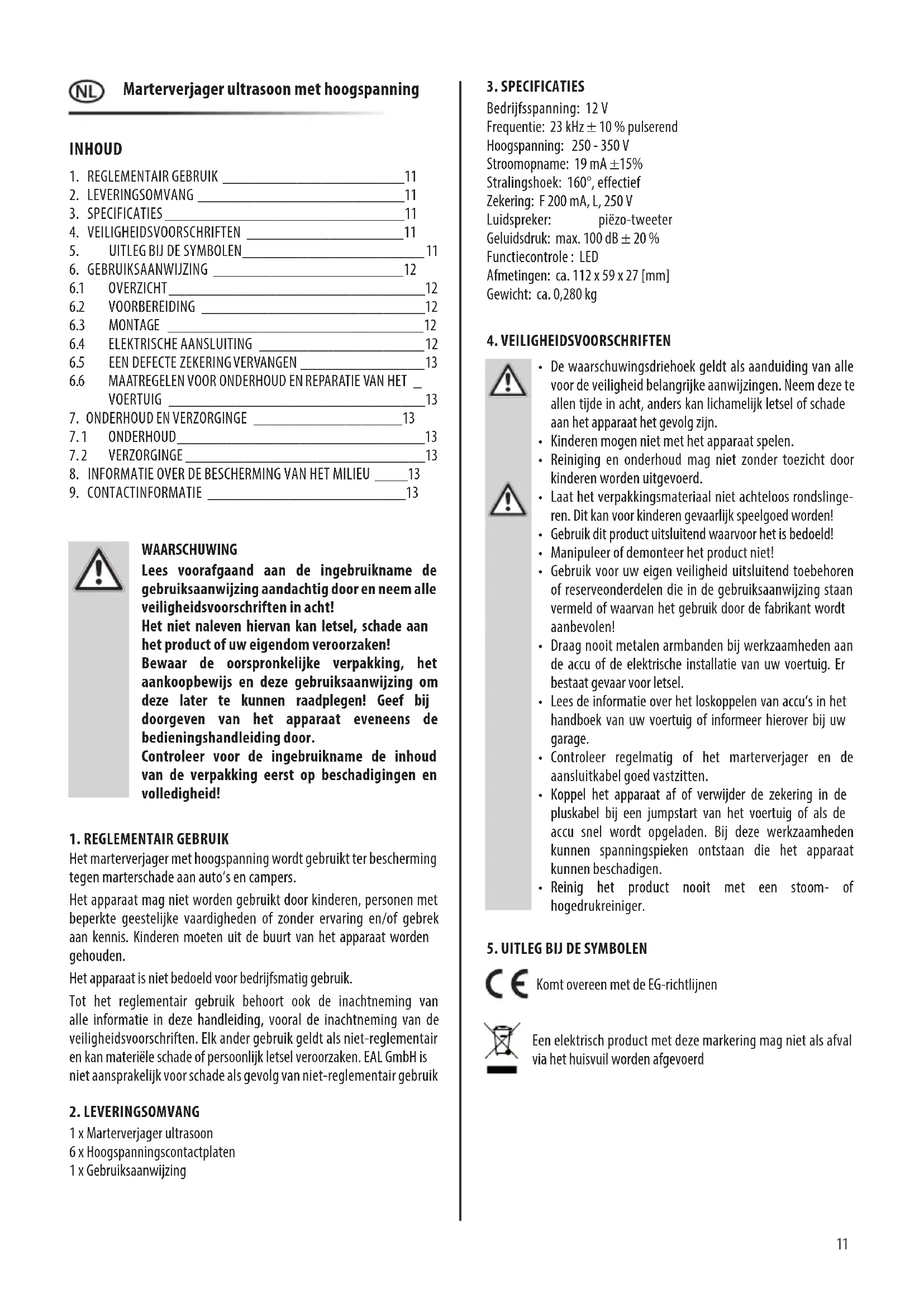

GEBRUIKSAANWIJZING 16277 LAS

L‘ENVIRONNEMENT11 Bedrijfsspanning: 12 V Frequentie: 23 kHz ± 10 % pulserend Hoogspanning: 250 - 350 V Stroomopname: 19 mA ±15% Stralingshoek: 160°, eectief Zekering: F 200 mA, L, 250 V Luidspreker: piëzo-tweeter Geluidsdruk: max. 100 dB ± 20 % Functiecontrole : LED Afmetingen: ca. 112 x 59 x 27 [mm] Gewicht: ca. 0,280 kg

1. REGLEMENTAIR GEBRUIK

Het marterverjager met hoogspanning wordt gebruikt ter bescherming tegen marterschade aan auto‘s en campers. Het apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vaardigheden of zonder ervaring en/of gebrek aan kennis. Kinderen moeten uit de buurt van het apparaat worden gehouden. Het apparaat is niet bedoeld voor bedrijfsmatig gebruik. Tot het reglementair gebruik behoort ook de inachtneming van alle informatie in deze handleiding, vooral de inachtneming van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik WAARSCHUWING Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht! Het niet naleven hiervan kan letsel, schade aan het product of uw eigendom veroorzaken! Bewaar de oorspronkelijke verpakking, het aankoopbewijs en deze gebruiksaanwijzing om deze later te kunnen raadplegen! Geef bij doorgeven van het apparaat eveneens de bedieningshandleiding door. Controleer voor de ingebruikname de inhoud van de verpakking eerst op beschadigingen en volledigheid!

1 x Marterverjager ultrasoon 6 x Hoogspanningscontactplaten 1 x Gebruiksaanwijzing

• De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat het gevolg zijn.

• Kinderen mogen niet met het apparaat spelen.

• Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

• Laat het verpakkingsmateriaal niet achteloos rondslinge- ren. Dit kan voor kinderen gevaarlijk speelgoed worden!

• Gebruik dit product uitsluitend waarvoor het is bedoeld!

• Manipuleer of demonteer het product niet!

• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!

• Draag nooit metalen armbanden bij werkzaamheden aan de accu of de elektrische installatie van uw voertuig. Er bestaat gevaar voor letsel.

• Lees de informatie over het loskoppelen van accu‘s in het handboek van uw voertuig of informeer hierover bij uw garage.

• Controleer regelmatig of het marterverjager en de aansluitkabel goed vastzitten.

• Koppel het apparaat af of verwijder de zekering in de pluskabel bij een jumpstart van het voertuig of als de accu snel wordt opgeladen. Bij deze werkzaamheden kunnen spanningspieken ontstaan die het apparaat kunnen beschadigen.

• Reinig het product nooit met een stoom- of hogedrukreiniger.

5. UITLEG BIJ DE SYMBOLEN

Komt overeen met de EG-richtlijnen Een elektrisch product met deze markering mag niet als afval via het huisvuil worden afgevoerd INHOUD Marterverjager ultrasoon met hoogspanning12

6. GEBRUIKSAANWIJZING

Reinig de motorruimte grondig of gebruik de voorbehandelingsspuit- bus met martergeurverwijderaar, artikelnummer 16265 voordat u het marterverjager ultrasoon monteert. Wij adviseren tevens om de bodemplaat van het voertuig en de parkeerplaats te reinigen. LET OP Lees voordat u het marterverjager ultrasoon gaat monteren de handleiding van uw voertuig over hoe de accu moet worden losgekoppeld. Door het loskoppelen van de accu kunnen in- formatie van de boordcomputer en radio-instellingen verloren gaan. 1 Controlelampje hoogspanning 2 Bediening lamp 3 Luidspreker opening 4 Bevestigingsogen 5 Besturingskabel, groen 6 Plus (+) aansluitkabel, rood 7 Minus (-) aansluitkabel, zwart 8 Hoogspanningskabel Afbeelding 1: Overzicht

Bevestig het marterverjager ultrasoon zodanig dat het geluid vrij kan ontsnappen, vergelijkbaar met de lichtbundel van een zaklamp. Kies een zo hoog mogelijke montageplaats, Afbeelding 2, in het motorcomparti- ment om aantasting door vuil en water te voorkomen. Plaats het apparaat zo ver mogelijk uit de buurt van warmtebronnen, zoals uitlaat, katalysator en draaiende delen. Let erop dat de zekering in de aansluitkabel goed toegankelijk moet zijn. In kleine motorcompartimenten kan het nodig zijn om meerdere marter-afweerapparaten te installeren omdat het ultrasoongeluid sterk wordt afgeschermd door obstakels. Afbeelding 2: Montage Leg de hoogspanningskabel zo dat er blanke metalen delen met een aardverbinding in de buurt zijn, (Afbeelding 3). Het afstotend eect is alleen gewaarborgd indien de marter een contactplaat en geaarde onderdelen tegelijk aanraakt. Afbeelding 3: Hoogspanningskabel

6.4 ELEKTRISCHE AANSLUITING

Koppel de accu los. Leg de kabels zo dat ze niet onder spanning staan en niet geknikt of geplet kunnen worden. Blijf uit de buurt van warmtebronnen zoals de uitlaat, katalysator en draaiende delen. Zet de kabels goed en veilig vast. De bedieningskabel wordt aangesloten op het contactslot plus en zorgt ervoor dat het toestel uitschakelt wanneer het voertuig wordt gestart. Als u deze kabel niet aansluit, is het toestel continu in bedrijf. Deze continue werking is niet toegestaan in het kader van de Duitse Straßenverkehrszu- lassungsordnung (StVZO). Plus (+) aansluitkabel, rood (6) aan permanente plus (klem 30) Minus (-) aansluitkabel, zwart (7) aan massa (klem 31) Besturingskabel, groen (5) aan ontsteking plus (klem 15) Verwijder de schroef boven het gat voor de hoogspanningskabel van elke contactplaat (Afbeelding 4). Afbeelding 4: Schroef verwijderen Leid de hoogspanningskabel door het kleine gaatje in de isolator op alle contactplaten ( Afb. 5). Afbeelding 5: Hoogspanningskabel door isolator Wanneer u alle contactplaten hebt vastgezet, zet u de schroeven weer vast (Afb. 6). Draai de schroeven er helemaal in. De schroef dringt door de isolatie van de hoogspanningskabel. Dit maakt een elektrische verbinding tussen de kabel en de contactplaat. Afbeelding 6: Schroef in schroef Sluit de accu weer aan en controleer of de polen goed vastzitten. De marterverjager is nu in werking. Het bedrijfscontrolelampje (positie 2 in13 LET OP Bij langdurige periodes van inactiviteit kan de accu leegraken!

6.5 EEN DEFECTE ZEKERING VERVANGEN

Schroef de behuizing van de zekeringhouder in de pluskabel los. Vervang de defecte zekering door een nieuw, gelijkwaardig type zekering: F 200 mA, L, 250 V. Schroef de zekeringhouder weer in elkaar.

7. ONDERHOUD EN VERZORGINGE

Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en elektronische apparaten moeten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over de afvoermogelijkheden voor afgedankte elektrische- en elektronische apparaten.

9. CONTACTINFORMATIE

EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal, Duitsland [phone] [phone] – 160 [e-mail] www.eal-vertrieb.com Ultrasoon geluid kan door mensen niet worden waargenomen. Gebruik het indicatielampje als leidraad bij het controleren van de functie. Afbeelding 7: Vervang de zekering

8. INFORMATIE OVER DE BESCHERMING VAN HET MILIEU

LET OP Er wordt nu hoogspanning op de contactplaten gezet. Zorg ervoor dat de installatie van het marterverjager apparaat- ultrasoon geluid geen invloed heeft op andere functies van het voertuig. zijn aangetast. Controleer of het martenverjager tegen marterachtigen is uitgeschakeld wanneer het contact wordt ingeschakeld, de controlelampjes gaan uit.

6.6 MAATREGELEN VOOR ONDERHOUD EN REPARATIE VAN HET

VOERTUIG Schakel het marterverjager uit door de zekering te verwijderen (zie paragraaf 6.5) alvorens met onderhouds- of reparatiewerkzaamheden te beginnen. Informeer de werkplaats over de installatie van het marterverjager. Aanraken van de contactplaten met een vochtige doek zal een elektrische schok veroorzaken wanneer het apparaat wordt ingeschakeld. Schakel daarom het marterverjager uit door Verwijder de zekering (zie paragraaf 6.5) voordat u met de werkzaamheden begint.

Het marterverjager zelf is onderhoudsvrij indien gebruikt zoals bedoeld. Controleer regelmatig het toestel, de hoogspanningskabels en de contac- tplaten op dichtheid en juiste passing.

Houd de kale oppervlakken van de contactplaten schoon. Gebruik hiervoor een zachte, maximaal vochtige doek. Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen die oplosmiddelen bevatten. De frequentie van het schoonmaken hangt af van het weer, het seizoen en het wegdek. Vervang de zekering na de werkzaamheden. de overzicht) brandt rood, het hoogspanningscontrolelampje (positie 1 in de overzicht) brandt met tussenpozen geel.14 EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal Deutschland [e-mail] www.eal-vertrieb.com [phone] [phone] – 160 SCHRECK MARDER
