BEDIENUNGSANLEITUNG 16277 LAS

• SCHRECK MARDER © EAL GmbH, 16277, 02. 2022 Art.-Nr.: 16277 Marder-Abwehrgerät Ultraschall mit Hochspannung Bedienungsanleitung p. 2
• Art. No. 16277 Marten repellent device ultrasound with high voltage Operating instructions p. 5
• Réf. 16277 Appareil anti-martre ultrasons avec haute tension Manuel de l‘opérateur p. 8
• Art.nr. 16277 Marterverjager ultrasoon met hoogspanning Gebruiksaanwijzing Betriebsspannung: 12 V Frequenz: 23 kHz ± 10 % pulsierend Hochspannung: 250 – 350 V Stromaufnahme: 19 mA ±15% Abstrahlwinkel: 160°, eektiv Sicherung: F 200 mA, L, 250 V Lautsprecher: Piezo-Kalotte Schalldruck: max. 100 dB ± 20 % Funktionskontrolle: LED Abmessungen: ca. 112 x 59 x 27 [mm] Gewicht: ca. 0,280 kg p. 112

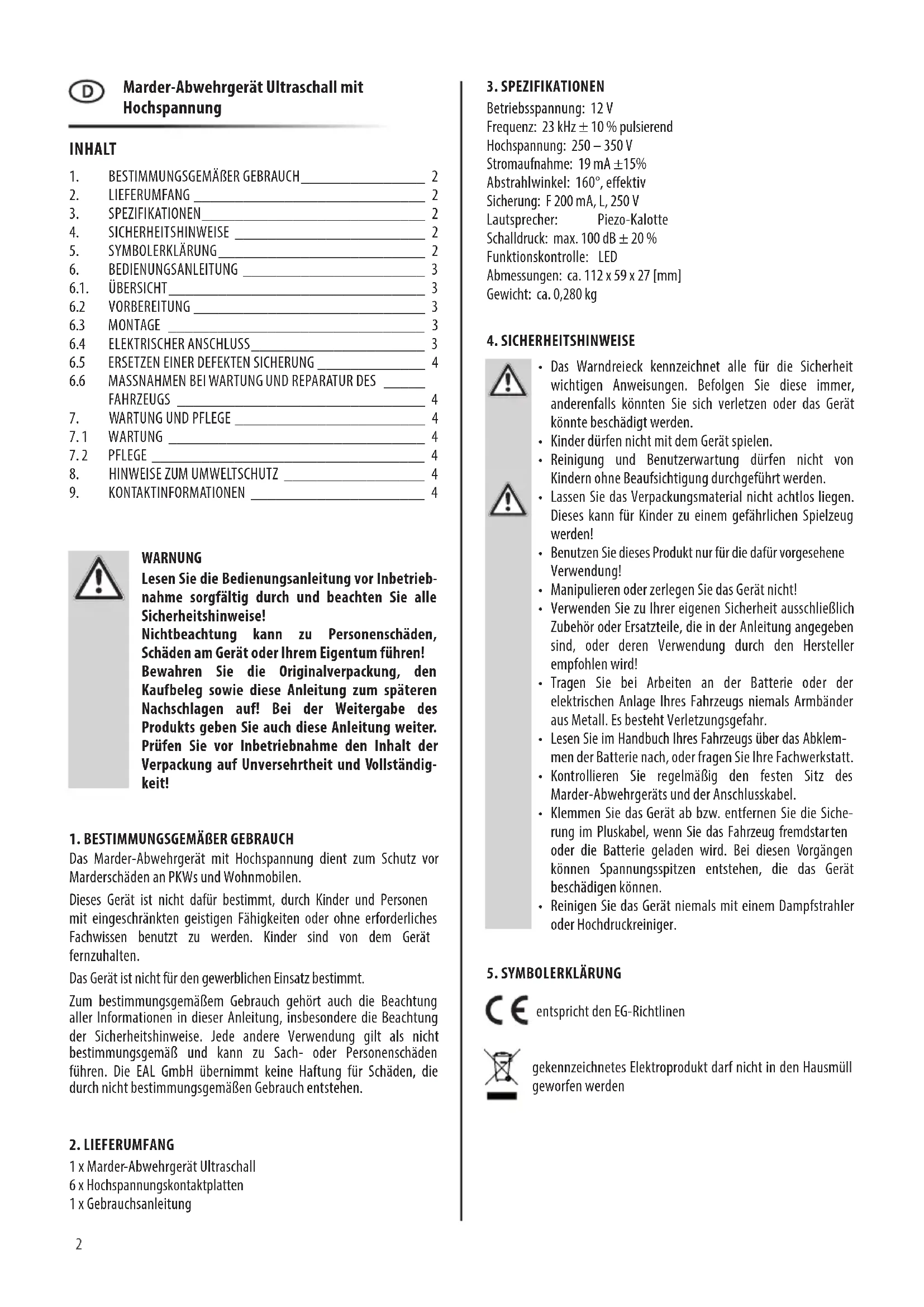

1. BESTIMMUNGSGEMÄßER GEBRAUCH

Das Marder-Abwehrgerät mit Hochspannung dient zum Schutz vor Marderschäden an PKWs und Wohnmobilen. Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

6. BEDIENUNGSANLEITUNG ______________________ 3

6.1. ÜBERSICHT _______________________________ 3

6.2 VORBEREITUNG ____________________________ 3

6.5 ERSETZEN EINER DEFEKTEN SICHERUNG _____________ 4

6.6 MASSNAHMEN BEI WARTUNG UND REPARATUR DES _____

1 x Marder-Abwehrgerät Ultraschall 6 x Hochspannungskontaktplatten 1 x Gebrauchsanleitung

4. SICHERHEITSHINWEISE

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses kann für Kinder zu einem gefährlichen Spielzeug werden!

• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!

• Manipulieren oder zerlegen Sie das Gerät nicht!

• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!

• Tragen Sie bei Arbeiten an der Batterie oder der elektrischen Anlage Ihres Fahrzeugs niemals Armbänder aus Metall. Es besteht Verletzungsgefahr.

• Lesen Sie im Handbuch Ihres Fahrzeugs über das Abklem- men der Batterie nach, oder fragen Sie Ihre Fachwerkstatt.

• Kontrollieren Sie regelmäßig den festen Sitz des Marder-Abwehrgeräts und der Anschlusskabel.

• Klemmen Sie das Gerät ab bzw. entfernen Sie die Siche- rung im Pluskabel, wenn Sie das Fahrzeug fremdstarten oder die Batterie geladen wird. Bei diesen Vorgängen können Spannungsspitzen entstehen, die das Gerät beschädigen können.

• Reinigen Sie das Gerät niemals mit einem Dampfstrahler oder Hochdruckreiniger.

entspricht den EG-Richtlinen gekennzeichnetes Elektroprodukt darf nicht in den Hausmüll geworfen werden INHALT Marder-Abwehrgerät Ultraschall mit Hochspannung WARNUNG Lesen Sie die Bedienungsanleitung vor Inbetrieb- nahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der Weitergabe des Produkts geben Sie auch diese Anleitung weiter. Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständig- keit!3

6. BEDIENUNGSANLEITUNG

6.1. ÜBERSICHT 1 Kontrollleuchte Hochspannung 2 Kontrollleuchte Betrieb 3 Lautsprecherönung 4 Befestigungsösen 5 Steuerkabel, grün 6 Plus (+) Kabel, rot 7 Minus (-) Kabel, schwarz 8 Hochspannungskabel Bild 1: Übersicht

Reinigen Sie den Motorraum gründlich oder benutzen Sie das Vorbehandlungsspray Marder Duftmarken-Entferner, Artikelnummer 16265, bevor Sie das Marder-Abwehrgerät-Ultraschall montieren. Empfehlenswert ist auch die Reinigung des Fahrzeugunterbodens und des Stellplatzes. ACHTUNG Bevor Sie mit der Montage des Marder-Abwehrgeräts Ultraschall beginnen, lesen Sie im Handbuch Ihres Fahrzeugs über das Abklemmen der Batterie nach. Durch das Abklemmen der Batterie können Informationen der Fahrzeugelektronik, des Bordcomputers und Radioeinstellungen verloren gehen.

Befestigen Sie das Marder-Abwehrgerät Ultraschall so, dass der Schall frei austreten kann, ähnlich dem Lichtkegel einer Taschenlampe. Wählen Sie einen Befestigungsort aus, Bild 2, der sich möglichst weit oben im Motorraum bendet, um Beeinträchtigungen durch Schmutz und Wasser zu vermeiden. Halten Sie Abstand von Hitzequellen wie Auspu, Katalysator und rotierenden Teilen. Achten Sie auf eine gute Zugänglichkeit, um die Sicherung wechseln zu können. Bei engen Motorräumen kann es nötig sein, mehrere Marder-Abwehrgeräte einzubauen, da Ultraschall durch Hindernisse stark abgeschirmt wird. Bild 2: Montage Verlegen Sie das Hochspannungskabel so, dass sich in der Nähe blanke Metallteile mit Masseanschluss benden, (Bild 3). Die Abwehrwirkung ist nur gewährleistet, wenn der Marder eine Kontaktplatte und gleichzeitig masseführende Teile berührt. Bild 3: Hochspannungskabel

6.4 ELEKTRISCHER ANSCHLUSS

Klemmen Sie die Batterie ab. Verlegen Sie die Kabel so, dass sie nicht unter Zug stehen und nicht geknickt oder gequetscht werden können. Halten Sie Abstand von Hitzequellen wie Auspu, Katalysator und rotierenden Teilen. Befestigen Sie die Kabel gut und sicher. Das Steuerkabel wird an das Zündungsplus angeschlossen und sorgt dafür, dass sich das Gerät bei Inbetriebnahme des KFZ ausschaltet. Wenn Sie dieses Kabel nicht anschließen, ist das Gerät im Dauerbetrieb. Dieser Dauerbetrieb ist im Bereich der StVZO nicht zulässig. Plus (+) Anschlusskabel, rot (6) an Dauerplus (Klemme 30) Minus (-) Anschlusskabel, schwarz (7) an Masse (Klemme 31) Steuerkabel, grün (5) an Zündungsplus (Klemme 15) Entfernen Sie aus jeder Kontaktplatte die Schraube über der Bohrung für das Hochspannungskabel (Bild 4). Bild 4: Schraube entfernen Führen Sie das Hochspannungskabel bei allen Kontaktplatten durch die kleine Bohrung im Isolator (Bild 5). Bild 5: Hochspannungskabel durch Isolator Wenn Sie alle Kontaktplatten befestigt haben, setzen Sie die Schrauben wieder ein (Bild 6). Drehen Sie die Schrauben ganz hinein. Die Schraube durchdringt die Isolierung des Hochspannungskabels. So wird eine elekt- rische Verbindung zwischen dem Kabel und der Kontaktplatte hergestellt. Bild 6: Schraube eindrehen Klemmen Sie die Batterie wieder an und kontrollieren den festen Sitz der Polklemmen. Das Marder-Abwehrgerät ist jetzt in Betrieb. Die4 Betriebskontrollleuchte (Position 2 in der Übersicht) leuchtet rot, die Hochspannungskontrollleuchte (Position 1 in der Übersicht) leuchtet in Intervallen gelb. ACHTUNG An den Kontaktplatten liegt jetzt Hochspannung an. Ultraschall kann von Menschen nicht wahrgenommen werden. Orientieren Sie sich bei der Überprüfung der Funktion an der Kontrollleuchte. Stellen Sie sicher, dass durch die Montage des Marder-Abwehrgeräts- Ultraschall keine anderen Funktionen des Fahrzeugs beeinträchtigt werden. Entsorgen Sie Elektrogeräte nicht mit dem Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elek- tro- und Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung.

9. KONTAKTINFORMATIONEN

EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal, Deutschland [phone] [phone] – 160 [e-mail] www.eal-vertrieb.com

8. HINWEISE ZUM UMWELTSCHUTZ

6.5 ERSETZEN EINER DEFEKTEN SICHERUNG

Schrauben Sie das Gehäuse des Sicherungshalters im Pluskabel auf. Ersetzen Sie die defekte Sicherung durch eine neue, gleichwertige, F 200 mA, L, 250 V, Sicherung. Schrauben Sie den Sicherungshalter wieder zusammen

7. WARTUNG UND PFLEGE

Bild 7: Sicherung ersetzen Kontrollieren Sie, ob beim Einschalten der Zündung das Marder- Abwehrgerät ausgeschaltet wird, Verlöschen der Kontrollleuchten. ACHTUNG Bei langen Standzeiten kann die Batterie entladen werden.

6.6 MASSNAHMEN BEI WARTUNG UND REPARATUR DES

FAHRZEUGS Schalten Sie das Marder-Abwehrgerät durch Herausnehmen der Sicherung (siehe Abschnitt 6.5) aus, bevor mit den Wartungs- oder Reparaturarbeiten begonnen wird. Informieren Sie die Werkstatt über den Einbau des Marder- Abwehrgerätes. Die Berührung der Kontaktplatten mit einem feuchten Tuch führt bei eingeschaltetem Gerät zu einem Stromschlag. Schalten deshalb Sie das Marder-Abwehrgerät durch Herausnehmen der Sicherung (siehe Abschnitt 6.5) aus, bevor Sie mit den Arbeiten beginnen.

Das Marder-Abwehrgerät selbst ist bei bestimmungsgemäßem Gebrauch wartungsfrei. Kontrollieren Sie regelmäßig das Gerät, die Hochspan- nungskabel und die Kontaktplatten auf festen und korrekten Sitz.

Halten Sie die blanken Oberächen der Kontaktplatten sauber. Benutzen Sie dazu ein weiches, maximal feuchtes Tuch. Verwenden Sie keinen scharfen oder lösemittelhaltigen Reiniger. Die Häugkeit der Reinigung hängt von der Witterung, Jahreszeit und der Fahrbahnoberäche ab. Setzen Sie nach Abschluss der Arbeiten die Sicherung wieder ein.5 Operational voltage: 12 V Frequency: 23 kHz ± 10 % pulsing High voltage: 250 - 350 V Power consumption: 19 mA ±15% Reection angle: 160°, eective Fuse: F 200 mA, L, 250 V Loudspeaker: Piezo callotte Acoustic pressure: max. 100 dB ± 20 % Function check: LED Dimensions: approx. 112 x 59 x 27 [mm] Weight: approx. 0.280 kg
