Producttype	Automatische acculader
Merk	Xenteq
Model	LBC 500S
Ingangsspanning	230 V AC
Ingangsfrequentie	50/60 Hz
Uitgangsspanning	Instelbaar afhankelijk van batterijtype (12 V / 24 V afhankelijk van model)
Laadstroom	Variabel per model (bijv: 10 A, 15 A, 20 A)
Compatibele batterijtypes	Loodzuur, AGM, GEL, Calcium, Spiraal, LiFePO4
Laadfasen	4 fasen: hoofd laden, herladen, onderhoudsladen, joggen
Beveiligingen	Omgekeerde batterij, kortsluiting, oververhitting, thermische beveiliging, lage ingangsspanning, laadvertraging
Weergave	LED voor voedingsstatus, laadproces, parameters
Temperatuursensor	Optioneel (T-Sense1) voor temperatuurcompensatie
Koeling	Temperatuurgestuurde ventilator (op sommige modellen)
Beschermingsgraad	IP205
Afmetingen (ong.)	220 x 170 x 70 mm
Gewicht (ong.)	1,5 kg
Onderhoud	Reinigen met een droge doek; regelmatig de aansluitingen en ventilatieopeningen controleren
Veiligheid	Toegankelijke ingangszekering, automatische uitschakeling bij fout, overspanningsbeveiliging
Reserveonderdelen	Vervangbare zekering, kabels, krokodillenklemmen, optionele temperatuursensor
Garantie	5 jaar op onderdelen en arbeid (exclusief zekering)

Veelgestelde vragen - LBC 500S Xenteq

Hoe stel ik de laadspanning in voor mijn batterijtype?

Om de spanning in te stellen, sluit de lader aan op het net. Binnen 5 seconden drukt u op de knop 'power/mode' tot de LED 'power' knippert. Druk vervolgens meerdere keren om de parameter te selecteren die overeenkomt met uw batterij (bijv. AGM, GEL, LiFePO4). De lader onthoudt de instelling. Raadpleeg de handleiding voor de exacte spanningen.

Wat te doen als de Power LED rood is?

De rode LED geeft een fout aan. Druk op de knop 'power/mode' om de foutcode op de parameter-LED's weer te geven. Mogelijke oorzaken zijn: omgekeerde batterij, kortsluiting, oververhitting, te lage netspanning, defecte batterij of geen batterij. Raadpleeg de probleemoplossingsgids in de handleiding voor elke oorzaak.

Kan de lader permanent op de batterij aangesloten blijven?

Ja, de LBC 500S is een automatische onderhoudslader. Hij kan permanent op de batterij en het net aangesloten blijven. Na volledig opladen schakelt hij over naar onderhoudsmodus (groene LED) en na 24 uur naar 'jogging' modus met een lage stroom. Zo kan de batterij worden opgeslagen zonder risico op overladen.

Hoe gebruik ik de temperatuursensor T-Sense1?

Sluit de sensor aan op de connector aan de voorzijde van de lader. Zet de lader in instelmodus (druk op 'power/mode' binnen 5 seconden na inschakeling). Als de sensor wordt gedetecteerd, gaat de oranje LED 'charge process' branden. De lader compenseert dan de laadspanning op basis van de temperatuur. Om uit te schakelen, verwijdert u de sensor en herhaalt u de procedure.

Kan ik LiFePO4-batterijen opladen met deze lader?

Ja, de LBC 500S ondersteunt LiFePO4-batterijen. Selecteer de bijbehorende parameter (LiFePO4) tijdens het instellen. De lader gebruikt een speciaal algoritme met BMS-startsignalen om de 20 seconden indien nodig.

Kan de lader gebruikt worden als voeding?

Ja, u kunt de lader in voedingsmodus zetten in de instelmodus: druk tot alle parameter-LED's uit zijn. De lader levert dan een constante spanning. Let op: de kortsluitbeveiliging is niet actief in deze modus.

Wat te doen bij kortsluiting?

De lader is beveiligd tegen kortsluiting aan de uitgang: de Power LED wordt rood. Ontkoppel onmiddellijk de batterij en het net. Controleer de aansluitingen. Veroorzaak nooit kortsluiting op een batterij, want deze kan exploderen. Als het probleem aanhoudt, raadpleeg dan een professional.

Hoe reinig ik de lader?

Gebruik een droge doek om de behuizing te reinigen. Gebruik geen vloeistoffen. Controleer regelmatig of de ventilatieopeningen niet geblokkeerd zijn. Zorg ervoor dat de lader is losgekoppeld voordat u gaat reinigen.

Wat is de garantie op de lader?

De LBC 500S heeft een garantie van 5 jaar op onderdelen en arbeid (exclusief zekering) vanaf aankoopdatum. Een kopie van het aankoopbewijs is vereist. De garantie dekt geen schade door verkeerd gebruik of reparaties door derden.

Kan ik de lader buitenshuis gebruiken?

Nee, de lader heeft een beschermingsgraad IP205, wat betekent dat hij niet beschermd is tegen water. Gebruik hem alleen op een droge, geventileerde plaats. Vermijd vocht en vervuiling om interne schade te voorkomen.

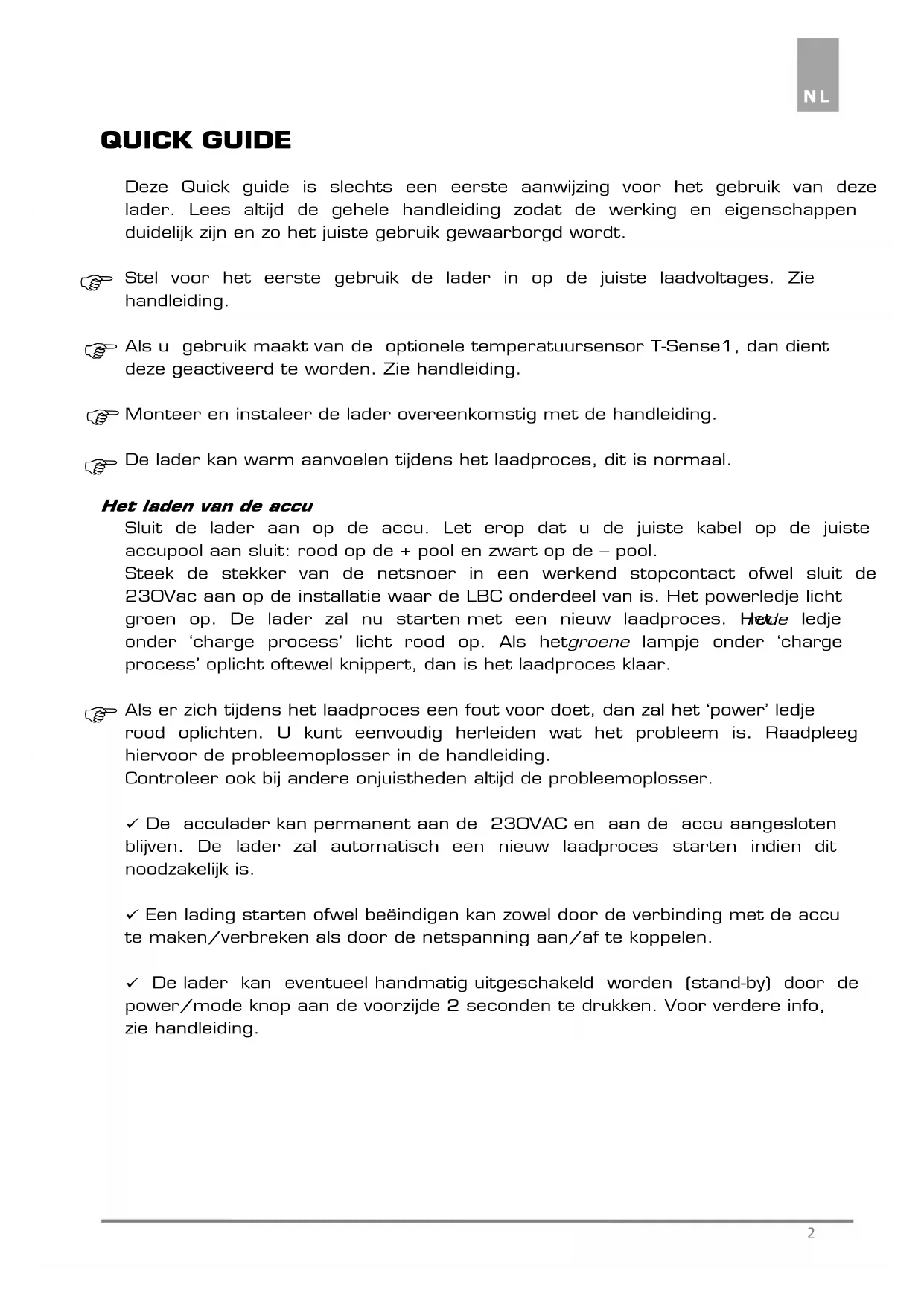

GEBRUIKSAANWIJZING LBC 500S Xenteq

Deze Quick guide is slechts een eerste aanwijzing voor het gebruik van deze lader. Lees altijd de gehele handleiding zodat de werking en eigenschappen duidelijk zijn en zo het juiste gebruik gewaarborgd wordt.

Stel voor het eerste gebruik de lader in op de juiste laadvoltages. Zie handleiding.

Als u gebruik maakt van de optionele temperatuursensor T-Sense1, dan dient deze geactiveerd te worden. Zie handleiding.

Monteer en instaleer de lader overeenkomstig met de handleiding.

De lader kan warm aanvoelen tijdens het laadproces, dit is normaal.

Het laden van de accu

Sluit de lader aan op de accu. Let erop dat u de juiste kabel op de juiste accupool aan sluit: rood op de + pool en zwart op de - pool.

Steek de stekker van de netsnoer in een werkend stopcontact ofwel sluit de 230Vac aan op de installatie waar de LBC onderdeel van is. Het powerledje licht groen op. De lader zal nu starten met een nieuw laadproces. Hede ledje onder 'charge process' licht rood op. Als hetgroene lampje onder 'charge process' oplicht oftewel knippert, dan is het laadproces klaar.

Als er zich tijdens het laadproces een fout voor doet, dan zal het 'power' ledje rood oplichten. U kunt eenvoudig herleiden wat het probleem is. Raadpleeg hiervoor de probleemoplosser in de handleiding.

Controleer ook bij andere onjuistheden altijd de probleemoplosser.

√ De acculader kan permanent aan de 230VAC en aan de accu aangesloten blijven. De lader zal automatisch een nieuw laadproces starten indien dit noodzakelijk is.

√ Een lading starten ofwel beëindigen kan zowel door de verbinding met de accu te maken/verbreken als door de netspanning aan/af te koppelen.

√ De lader kan eventueel handmatig uitgeschakeld worden (stand-by) door de power/mode knop aan de voorzijde 2 seconden te drukken. Voor verdere info, zie handleiding.

INTRODUCTIE

Op pagina 54 vindt u de specificaties van de LBC 500S serie.

De LBC 500S is een volledig automatische acculader en druppellader in één en kan daarom permanent aan de netspanning en aan de accu aangesloten blijven. De microprocessor controleert continu de accu en het laadproces zodat een zeer veilig en nauwkeurig laadproces gewaarborgd wordt. De interne elektronica is voortgekomen uit de modernste ontwikkelingen waardoor een bijzonder intelligente lader is ontstaan.

De LBC 500S is te gebruiken voor een grote diversiteit aan accu's, waaronder Start, Semi-tractie, Vol-tractie, GEL, AGM, Calcium, Spiral en LifePo4.

De lader is voor vele accu's geschikt omdat de laadspanning instelbaar is. Zie hiervoor hoofdstuk '[LAAD]SPANNING INSTELLEN', alinea 'laadspanningen'.

Tijdens het laadproces, maar ook als de lader in druppellaadfase staat, mogen eventuele gebruikers aan staan. De lader zal dan indirect als voeding dienen voor de aangesloten apparatuur. Zo wordt de accu ontzien. Houdt er echter wel rekening mee dat bij het laden van een (gedeeltelijk) lege accu de stroomafname van de verbruikers ten kosten gaat van de laadstroom voor het laden van de accu. Wilt u de acculader alleen (indirect) als voeding gebruiken, schakel de lader dan in de voedingstand, zie hoofdstuk '(LAAD)SPANNING INSTELLEN' alinea 'lader als voeding'.

Het is voor de LBC lader geen probleem als er meerdere voedingsbronnen, bijvoorbeeld een zonnepaneel of dynamo, gelijktijdig aangesloten zijn.

Voor open lood accu's (semi-tractie/vol-tractie) die zwaar cyclisch gebruikt worden (=veelvuldig diep ontladen) bestaat de mogelijkheid om een extra laadfase in te schakelen. Neem hiervoor contact met ons op.

De LBC 500S heeft een groot aantal eigenschappen en beveiligingen ter bevordering van de gebruiksvriendelijkheid, maar uiteraard ook om u ervan te verzekeren dat het laadproces uitermate veilig verloopt.

Ompoling

Bij ompoling zijn de aansluitdraden voor de plus en de min met elkaar verwisseld op de accu. De LBC 500S is geheel beveiligd tegen ompoling. De lader zal niet in werking treden en de "power" indicatie zal rood oplichten. Verbreek de verbinding en sluit de accu correct aan.

Kortsluiting op de uitgang

De lader is beveiligd tegen kortsluiting, ook als de netspanning aanwezig is. De 'power' indicatie zal hierbij rood oplichten.

Accu's kunnen daarentegen niet tegen kortsluiting! Maak daarom nooit een kortsluiting op de accu. Maak ook nooit een kortsluiting als de lader is aangesloten op de accu, ongeacht of de netspanning aanwezig is. Als een accu wordt kortgesloten bestaat er de kans dat de accu explodeert!!! Ook de lader loopt dan ernstige beschadigingen op.

Ventilator

De modellen LBC 512-15S, LBC 512-20S en LBC 524-10S hebben een ventilator. Deze is temperatuurgeregeld.

Temperatuur

Mocht de interne temperatuur te hoog oplopen dan zal de lader de laadstroom terug regelen. Heeft dit onvoldoende resultaat en blijft de temperatuur oplopen dan wordt de lading gepauzeerd. De 'power' indicatie zal rood gaan branden. Als de lader voldoende is afgekoeld zal het laadproces automatisch hervat worden en de 'power' indicatie weer groen op gaan lichten. Het verloop van deze beveiliging is sterk afhankelijk van de omgevingstemperatuur.

Temperatuur sensor bewaking

Ook de temperatuurbeveiliging zoals hierboven omschreven wordt beveiligd. Mocht namelijk de lader geen interne temperatuurmetingen kunnen verrichten, dan zal de lader niet functioneren en de 'power' indicatie rood oplichten. Op deze wijze is de lader maximaal beveiligd tegen oververhitting.

Ingang spanning beveiliging

Mocht er een fout optreden op de ingang, dan zal de lader beveiligd worden d.m.v. een glaszekering. Deze is bereikbaar via de onderplaat van de acculader, vlak bij de 230VAC aansluiting van de lader. Bij vervanging dient er altijd een zekering geplaatst te worden met dezelfde waarde als het origineel. Zie technische specificaties op pagina 54. Zorg dat de lader geheel spanningsloos is!

Sofstart

Zowel de ingang als de uitgang bevat een softstart. Op deze manier heeft de lader geen invloed op de DC en AC systemen.

Ingangspanning bewaking

Als de netspanning onder de 180VAC raakt zal de lader zich beveiligingen en de lading pauzeren. Hierbij zal de 'power' indicatie rood oplichten. De lading zal weer worden hervat als de spanning is opgelopen tot min. 190VAC.

Compensatie spanningsverlies

De acculader compenseert automatisch het spanningsverlies over de laadkabels. Hierdoor wordt een correcte laadspanning gewaarborgd. Deze compensatie is geoptimaliseerd voor de standaard kabellengte van 1mtr. Om een goede werking te kunnen garanderen is het van belang dat de laadkabel daarom bij voorkeur niet verlengt of verkort wordt.

Stroombegrenzing

De lader is voorzien van een stroombegrenzing.

Laadtijd bewaking

Alle fases van het laadproces zijn tijd bewaakt, maar in het bijzonder de eerste laadfase, de hoofdlading. Mocht deze fase langer duren dan 14uur dan zal de lading stoppen en de 'power' indicatie rood oplichten. Belangrijkste noodzaak hiervan is dat zo voorkomen kan worden dat een kapotte accu doorgeladen blijft worden. Maar uit deze bewaking kan ook blijken dat de lader niet passend is voor de specifieke situatie. De laadstroom staat bijvoorbeeld in onjuiste verhouding tot de accucapaciteit (de accu loopt schade op als het laadproces te lang duurt) of door aanwezigheid van grote gebruikers blijft er onvoldoende laadstroom over voor het laden van de accu.

Accuspanningsbewaking

Na inschakeling controleert de lader eerst de accuspanning. Als de lader geen accu detecteert, zal de 'power' indicatie rood oplichten. Meet de lader een te lage waarde, dus de accu is te diep ontladen, dan zal gedurende 3 minuten de 'power' indicatie rood oplichten als waarschuwing. Het laadproces zal wel gewoon opstarten. Als de lader een te hoge accuspanning meet, zal het laadproces niet opstarten. Ook dan licht de 'power' indicatie rood op.

Temperatuur gecompenseerd laden

Door aansluiting van de optionele temperatuursensor T-sense1 bestaat de mogelijkheid om tijdens het laadproces een compensatie uit te voeren op basis van de accutemperatuur. Lees meer hierover in het betreffende hoofdstuk.

Beschermingsgraad

De aanduiding om beschermingsgraad aan te geven bestaat uit de kenletters 'IP' (International Protection), gevolgd door twee of drie kengetallen die aangeven aan welke voorwaarde er is voldaan. Het eerste cijfer heeft betrekking op de beschermingsklasse stofdichtheid, het tweede cijfer op de vloeistofdichtheid en het derde cijfer heeft betrekking op de slagvastheid. Aan de LBC 500S kan IP 205 worden toegekend. Dit betekent:

2 = de lader is beschermd tegen vaste stoffen groter dan 12mm.
O = de lader heeft geen bescherming tegen water/vloeistof e.d.
5 = de lader kan een slagkracht verdragen van max. 2,00 Joule (2Nm)

Belangrijk

Bescherm de lader voor vocht en vervuiling. Dit kan intern schade aanbrengen. Eventuele reparatiekosten vallen dan niet onder de garantie.

De LBC 500S beschikt over verschillende laadspanningen omdat elk accutype en/of -merk andere voltages benodigd om de langste levensduur te kunnen garanderen. De juiste laadspanningen dienen daarom vooraf ingesteld te worden door middel van de power/mode drukknop. De accu mag reeds aangesloten zijn, maar dit is geen vereiste.

Belangrijk

De lader kan alleen in de instelmodus gezet worden na aansluiting op de netspanning. Als de lader bijvoorbeeld uit de stand-by gehaald wordt, is de lader niet in te stellen.

Sluit de lader aan op de netspanning. Druk direct hierna, binnen 5 seconden, kort op de 'power/mode' knop. De 'power' LED zal gaan knipperen, betekende dat de lader in zijn instelmodus staat. Door nu herhaaldelijk te drukken op de 'power/mode' knop kunt u bij de 4 'settings' LED's kiezen tussen de verschillende instellingen. Bij elke instelling horen andere laadspanningen, zie specificaties op pagina 54.

Belangrijk

De accufabrikant bepaalt hoe zijn accu geladen moet worden. De hieronder vermelde settings zijn daarom alleen een richtlijn. Controleer altijd of de geadviseerde laadinstelling overeenkomt met de laadvoorschriften van uw accu of bepaal aan de hand hiervan welke setting het best passend is. Zo hebben bijvoorbeeld AGM accu's een grote diversiteit aan laadspanningen (voor dit type accu hanteren wij daarom twee adviezen) Stel de lader nooit naar eigen inzicht in. Dit kan leiden tot onherstelbare schade aan de accu.

INSTELLING ADVIES ACCUTYPE

STANDAARD LAADVOLTAGE (LOODZUURACCU)

OPEN SEMI-TRACTIE, VOL-TRACTIE

AGM, GEL

AGM, CALCIUM, SPIRAAL

LiFe-P04

Als de drukknop voor 10 seconde niet meer is gebruikt zal de lader uit de instelmodus keren. De 'power' LED zal hierbij tweemaal kort knipperen.

De gekozen instelling zal in het geheugen van de lader worden opgeslagen en oplichten als de lader aan staat.

Lader als voeding

De LBC 500S is tevens instelbaar als voeding. De lader zal hierbij één constante spanning afgeven. Indien gewenst kunnen de verbruikers rechtstreeks op de lader aangesloten worden, dus zonder tussenkomst van de accu. Schakel de lader in zijn instelmodus, zoals hiervoor omschreven. Druk herhaaldelijk op de 'power/mode' knop totdat alle 4 de setting led's zijn gedoofd.

Let op: de kortsluitingsbeveiliging op de uitgang is niet werkzaam bij de instelling als voeding!

VOEDINGSTAND

Als de lader ingesteld staat als voeding, dan worden de 3 laadindicatie LED's gebruikt om de stroomafname weer te geven. Zo kan bepaald worden hoeveel stroom de lader aan het leveren is.

LED Stroomafname

Groen, knippert	0%
Groen	1% - 20%
Groen + oranje	21% - 40%
Oranje	41% - 60%

LED Stroomafname

Temperatuur gecompenseerd laden is mogelijk door aansluiting van de optionele temperatuursensor T-Sense1.

Als u gebruik wilt maken van de deze temperatuur sensor,

dan dient deze geactiveerd te worden. Op deze manier moet men bewust kiezen voor het al dan niet temperatuur gecompenseerd laden en zal deze keuze bewaakt worden. Zo kan het langdurig onbedoeld fout laden voorkomen worden. De compensatie die wordt uitgevoerd vindt u terug in de bijlage (pag. 55).

Tijdens de instelmodus wordt bepaald of de temperatuurcompensatie doorlopen moet gaan worden of niet. Is de T-Sense tijdens de instelmodus aanwezig, dan zal de temperatuur-compensatie automatisch geactiveerd worden. Voelt de lader tijdens de instelmodus de temperatuursensor niet, dan zal het ingestelde laadprogramma normaal doorlopen worden.

De sensor activeren

Plaats de temperatuursensor in de daarvoor bestemde connector aan de voorzijde van de lader. Zet daarna de lader in de instelmodus (zie hoofdstuk Laadspanning instellen. Dit kan overigens gelijktijdig met het kiezen van de laadsetting). U ziet dan de oranje led bij 'charge process' oplichten, betekende dat de lader de aanwezigheid van de temperatuursensor bemerkt en de temperatuurcompensatie op de laadspanning zal gaan toepassen. De aanwezigheid van de temperatuursensor zal in het geheugen van de lader blijven staan.

Als u geen gebruik meer wilt maken van de T-sense, dan dient u de temperatuursensor te verwijderen en de lader weer door zijn instelmodus te laten lopen. De lader neemt dan geen sensor waar (oranje LED blijft uit), betekende dat er niet meer temperatuur gecompenseerd geladen zal gaan worden.

Temperatuursensor beveiliging

Als de lader is ingesteld voor aanwezigheid van de T-sense, maar tijdens het gebruik ziet de lader de sensor niet meer, dan zal de lader het laadproces stoppen en de 'power' LED rood oplichten.

Als de temperatuursensor niet geactiveerd is, maar tijdens het gebruik ziet de lader wel de temperatuursensor, ook dan zal het laadproces stoppen en de 'power' LED rood oplichten. Ook bij andere fouten, bijvoorbeeld onjuiste metingen e.d., zal het laadproces stoppen en de 'power' LED rood oplichten.

Als de fout verholpen is, dient de lader gereset te worden (lader aan/uit d.m.v netstekker ofwel stand-by stand).

INSTALLATIE

De laadomgeving

Het laden van de accu moet in een geventileerde ruimte geschieden, daar er explosieve gassen (knalgas) vrij kunnen komen uit de accu. Er dient altijd voldoende vrije ruimte rondom de lader aanwezig te zijn (eventuele ventilatieopeningen mogen niet geblokkeerd zijn). Dit is belangrijk voor voldoende luchtcirculatie, t.b.v. de koeling van de lader en de afvoer van vrij gekomen gassen. De LBC 500S is niet geschikt voor buitenshuis gebruik.

Belangrijk

Tijdens lekken of verdampen van brandstof niet laden.

Montage

Met de geïntegreerde bevestigingsvoet aan de onderzijde van de acculader kan de lader in verschillende posities gemonteerd worden (bij voorkeur verticaal).

Plaats de lader op een stabiele, vlakke ondergrond.

Met de optioneel verkrijgbare montage beugels PC1 kunt u de lader eenvoudig plaatsen en uitnemen zonder steeds de schroeven te verwijderen.

Aansluiting met accu

In verband met de spanningscompensatie raden wij ten zeerste aan om de bestaande kabellengte te houden. Mocht u toch de kabels willen verkorten, dan is het belangrijk dat de lengte niet minder wordt als 0,7 meter. De kabels kunnen verlengt worden, maar dat zal wel ten kosten gaan van de spanningscompensatie.

Gebruik bij een vaste montage op de accu de reeds bevestigde kabelogen. Voor flexibel gebruik kunt u op eenvoudige wijze de meegeleverde krokodillenklemmen gebruiken. Dit door de klemmen op de kabelogen te bevestigen d.m.v. de schroefverbinding.

Plaats de rode kabel op de pluspool van de accu en de zwarte kabel op de minpool.

Belangrijk

• De accu aansluiting die niet verbonden is met het chassis, moet als eerste aangesloten worden. Sluit de andere verbinding aan op het chassis.
• Als u de lader op een stalen of aluminium schip gaat monteren, dient u de lader geïsoleerd op te hangen. Dit wil zeggen, het huis van de lader mag geen contact maken met het schip, om elektrolyse te voorkomen.
• Sluit de lader aan op de accu op een afstand van de brandstofinstallatie.

Tip

Als extra beveiliging kunt u een zekering monteren in de + kabel. Gebruik hiervoor een zekering die een stap zwaarder is dan de laadstroom van de lader.

Na installatie en het instellen, is de lader klaar voor gebruik.

IN GEBRUIK

Wordt de lader op de netspanning aangesloten en maakt men geen gebruik van de instelprocedure dan zal na 5 seconden de lader tweemaal kort knipperen en, bij aanwezigheid van een accu, het laadproces aanvangen. Indien de lader reeds aan staat en de accu wordt aangesloten, dan zal het laadproces direct aanvangen.

Het laadproces

De LBC 500S heeft standaard een viertal (laad)fases om de accu op een juiste manier te laden en te onderhouden. De lader zal altijd in de hoofdlading (rode LED) starten. Deze eerste laadfase heeft een minimale tijdsduur van 30 minuten, dus ook bij aansluiting van een volle accu. In de tweede fase, de nalading (LED oranje), wordt de accu tot 100% volgeladen. De duur van het totale laadproces is afhankelijk van de accukwaliteit, accucapaciteit, diepte van ontlading en van de eventuele aanwezigheid van verbruikers die nog stroom vragen. Verder kunnen eventuele foutmeldingen het laadproces ook vertragen.

Als het laadproces is voltooid zal de lader naar de druppellaadfase (LED groen) schakelen en de accu van een zogenaamde onderhoudslading voorzien. Mocht de lader voor 24 uur in de druppelstand blijven bij een zeer geringe stroom, dan schakelt de lader naar de 'Jogging' functie. Deze jogging functie is speciaal voor accu's die voor langere tijd weggezet worden, bijvoorbeeld tijdens een winterstalling.

Indien nodig zal de lader automatisch vanuit de druppellaadfase ofwel de jogging fase weer terugkeren naar de hoofdlading.

Belangrijk

Het laadproces dient alleen beëindigd te worden als de groene LED van het laadproces oplicht of knippert. Indien de lading tussentijds wordt onderbroken kan de accu zijn spanning en zuur verhouding verliezen. Hierdoor kan er schade ontstaan aan de accu.

Als de accu losgekoppeld wordt, de netspanning verbroken wordt of als de lader in de stand-by stand geschakeld wordt, dan zal het huidige laadproces stoppen. Indien er weer een accu aansloten wordt, de netspanning weer aanwezig is of de lader weer geactiveerd wordt, dan zal in alle gevallen een nieuw laadproces gestart worden.

Mocht er bij de start of tijdens van het laadproces een fout geconstateerd worden, dan zal de 'power' indicatie LED rood oplichten. Raadpleeg de probleemoplosser voor de eventuele handelingen.

LiFePO4 setting

Als de lader ingesteld staat op de LiFePO4 setting, dan wordt een speciale lading voor deze soort accu doorlopen, inclusief een BMS auto start systeem. Als de lader geen accu detecteert dan zal hij om de 20 seconden een puls afgeven om een mogelijk aanwezige BMS op te starten. Tijdens deze pulsen zullen de 4 setting ledjes als indicatie oplichten.

Lader aan-/uitschakelen

De lader kan eventueel handmatig uit- en aangeschakeld worden met de drukknop 'power/mode' aan de voorzijde van de lader, Als deze knop 2 seconden ingedrukt wordt, schakelt de lader in de stand-by functie. In deze stand-by modus zal de "Power" indicatie LED telkens om de 10 seconden 2x kort oplichten. Tijdens de stand-by periode zal de lader in zijn energie zuinige stand

staan. Om de lader weer te activeren dient de power/mode knop kort ingedrukt te worden. De 'power' LED zal weer groen oplichten. Bij aanwezigheid van een accu zal direct een nieuw laadproces gestart worden.

WEERGAVE (LAAD)STATUS

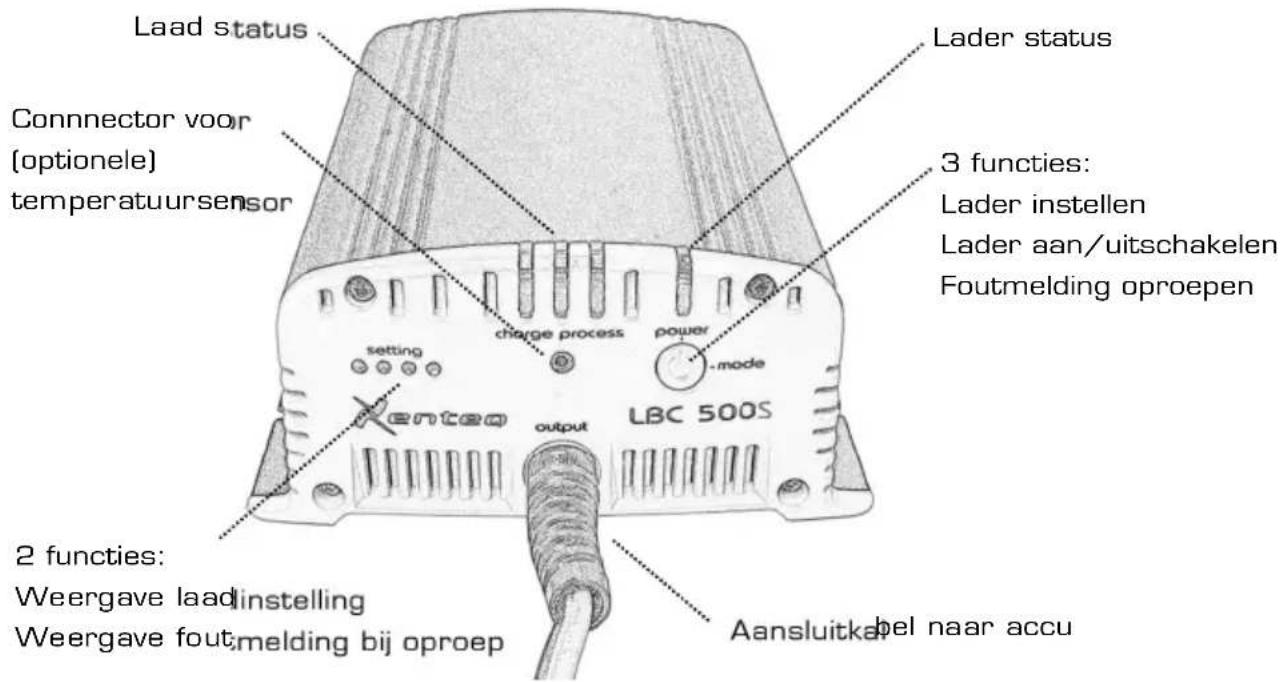

Met de indicatie LED's onder 'charge process' en 'power' is de status van de lader af te lezen. Hierbij hebben de LED's de volgende betekenis:

Rood	Hoofdlading	Licht groen op	Lader aan
Oranje	Nalading	Knippert om 10sec2x groen	Ladergedeactiveerd(stand-by stand)
Groen	Druppellading Licht rood op	Foutmelding*
Groen, knippert Jogging		* = zie probleemoplosser

PROBLEEMOPLOSSER

Probleem (mogelijke) oorzaak Reden/Handeling
Er is een accu op de lader aangesloten maar de lader werkt geheel niet. Er branden géén LED's.	Geen ingangsspanning aanwezig.	Controleer de netspanning.
	Ingangszekering defect.	Vervang de ingangs-zekering. Of retourneer de lader naar de dealer/fabrikant.
Laadstatus geeft rood aan (hoofdlading) maar de lader levert niet zijn maximale stroom.	Lader voelt warm. Laadstroom is gereduceerd i.v.m. interne temperatuur.	Laadstroom wordt hersteld als de interne temperatuur voldoende gedaald is.
	Accu neemt geen stroom meer op.	Accu gesulfateerd. Controleer de accu.
		Accu was reeds vol bij inschakeling van de lader en deze zal snel naar de volgende laadfase omschakelen (led oranje).
Het laadproces is voltooid, maar de accu is niet vol.	Accu gesulfateerd. Controleer de accu.
	Aansluit probleem:- Geen accu aanwezig.- Slechte verbinding tussen lader en accu- Ompoling.- Kortsluiting.	Controleer de verbinding naar de accu op fouten.
	De lader staat in een thermische stop.Lading gepauzeerd.	Lader hervat het laadproces automatisch als deze voldoende is afgekoeld.Controleer de ventilatie van de lader.
	AC ingang te laag.	Controleer de netspanning.Deze dient hoger als 180VAC te zijn.
De 'power' LED licht rood op.*(zie toelichting)	De hoofdlading duurt langer dan 14uur.	De accu is stuk/slecht.Vervang de accu indien nodig.Er staan zware verbruikers aangesloten op de accu.Schakel zo veel mogelijk verbruikers uit tijdens het laden of sluit een zwaardere lader aan.De lader heeft onvoldoende laadstroom voor de betreffende accucapaciteit.
	Hardware/software probleem	Stuur de lader retour naar de leverancier/ fabrikant.
	Waarschuwing voor een te lage accuspanning.	Indicatie blijft gedurende 3min. oplichten. Het laadproces zal wel gewoon opstarten.
	Accuspanning te hoog.Lading gestaakt.	Controleer of de systeem-spanning overeen komt met de uitgangspanning van de lader.
	Temperatuursensor error:- Aanwezigheid temp. sensor komt niet overeen met de instelling.- Geen of onjuiste temp.metingen	- Controleer de lader of de lader wel/niet is ingesteld voor aanwezigheid van de temp.sensor.- Controleer de verbindingen en omgeving.

Er is een accu aangesloten, maar de lader werkt niet goed (eventueel vertonen ook de LED's onjuist gedrag).

Lader staat in de voeding functie.

Raadpleeg hoofdstuk 'Spanning instellen' voor de juiste setting.

* = als de power LED rood oplicht kan men door het kortstondig drukken op de 'power/mode' knop de betreffende foutmelding opvragen. De 4 LED's bij 'settings' zullen al knipperend een foutcode weergeven. Zie overzicht pagina 53. Raadpleeg tevens de uitleg onder de betreffende alinea in het hoofdstuk 'Eigenschappen'.

ONDERHOUD

De LBC lader zelf behoeft geen specifiek onderhoud. Als u de lader schoon wilt maken, gebruik dan enkel een (droog gewrongen) doek.

Belangrijk

• Controleer regelmatig de status van de acculader.
• Controleer regelmatig de verbinding tussen lader en accu. Vervang beschadigde kabels direct.
• Controleer de ventilatie openingen regelmatig.
• Volg de instructies van de fabrikant voor gebruik van en omgang met de accu. WAARSCHUWING: een accu bevat bijtend zwavelzuur.

GARANTIE EN SERVICE

De LBC 500S laders worden geleverd met het 'Smart Value' servicelabel. Dit label geeft u voordelen en zekerheden op gebied van service. Lees meer hierover op onze website

Raadplaag altijd eerst de probleemoplosser en de overige uitleg in deze gebruiksaanwijzing voordat u de lader retourneert. Indien een defect/probleem door middel van deze gebruiksaanwijzing opgelost had kunnen worden, dan zijn wij genoodzaakt om de gemaakte kosten door te berekenen.

In geval van een defect kunt u de lader terug brengen naar uw leverancier of rechtstreeks retourneren naar het adres op de achterzijde. De lader dient gefrankeerd op gestuurd te worden. Op de LBC 500S serie wordt 5 jaar garantie verleend vanaf verkoopdatum en alleen op de onderdelen en arbeidsloon van de reparatie. Garantieduur is alleen van kracht als bij reparatie de (kopie) aankoopbon overhandigd is. De garantie vervalt bij reparatiewerken door derden, alsook door foutief gebruik of aansluiting van de lader. Er mogen alleen werkzaamheden uitgevoerd worden om de interne (ingangs-) glaszekering te vervangen. Probeer onder geen geding de lader zelf te repareren.

Xenteq stelt zich niet aansprakelijk voor de (geadviseerde) laadspanninginstellingen of schade als gevolg van gebruik van de LBC 500S.
