GEBRUIKSAANWIJZING 90069 NEO

90-06 7 90-06 8 90-069

90-06 7 90-06 8 90-069

90-06 7 90-06 8 90-069

90-06 7 90-06 8 90-069

90-06 7 90-06 8 90-069

90-06 7 90-06 8 90-069

90-06 7 90-06 8 90-069

GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN AANDACHT! Lees aandachtig - De infraroodverwarming is ontworpen voor veilig gebruik. Desalniettemin kunnen installatie, onderhoud en bediening van de kachel gevaarlijk zijn. Door de volgende procedures in acht te nemen, wordt het risico op brand, elektrische schokken en persoonlijk letsel verkleind en wordt de installatietijd tot een minimum beperkt. 1.1 Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en ze de gevaren. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.

1.2 WAARSCHUWING: Dek de kachel niet af om oververhitting te voorkomen.

1.3 Houd kinderen jonger dan 3 jaar uit de buurt, tenzij ze continu onder toezicht staan.

1.4 Kinderen van 3 jaar en jonger dan 8 jaar mogen het apparaat alleen aan / uit zetten op voorwaarde dat het is geplaatst of geïnstalleerd in de beoogde normale gebruikspositie en ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat op een veiligemanier. en begrijp de gevaren die eraan verbonden zijn. Kinderen van 3 jaar en jonger dan 8 jaar mogen het apparaat niet aansluiten, regelen en reinigen of gebruikersonderhoud uitvoeren. 1.5 LET OP - sommige onderdelen van dit product kunnen erg heet worden en brandwonden veroorzaken. Er moet bijzondere aandacht worden besteed aan de aanwezigheid van kinderen en kwetsbare mensen.

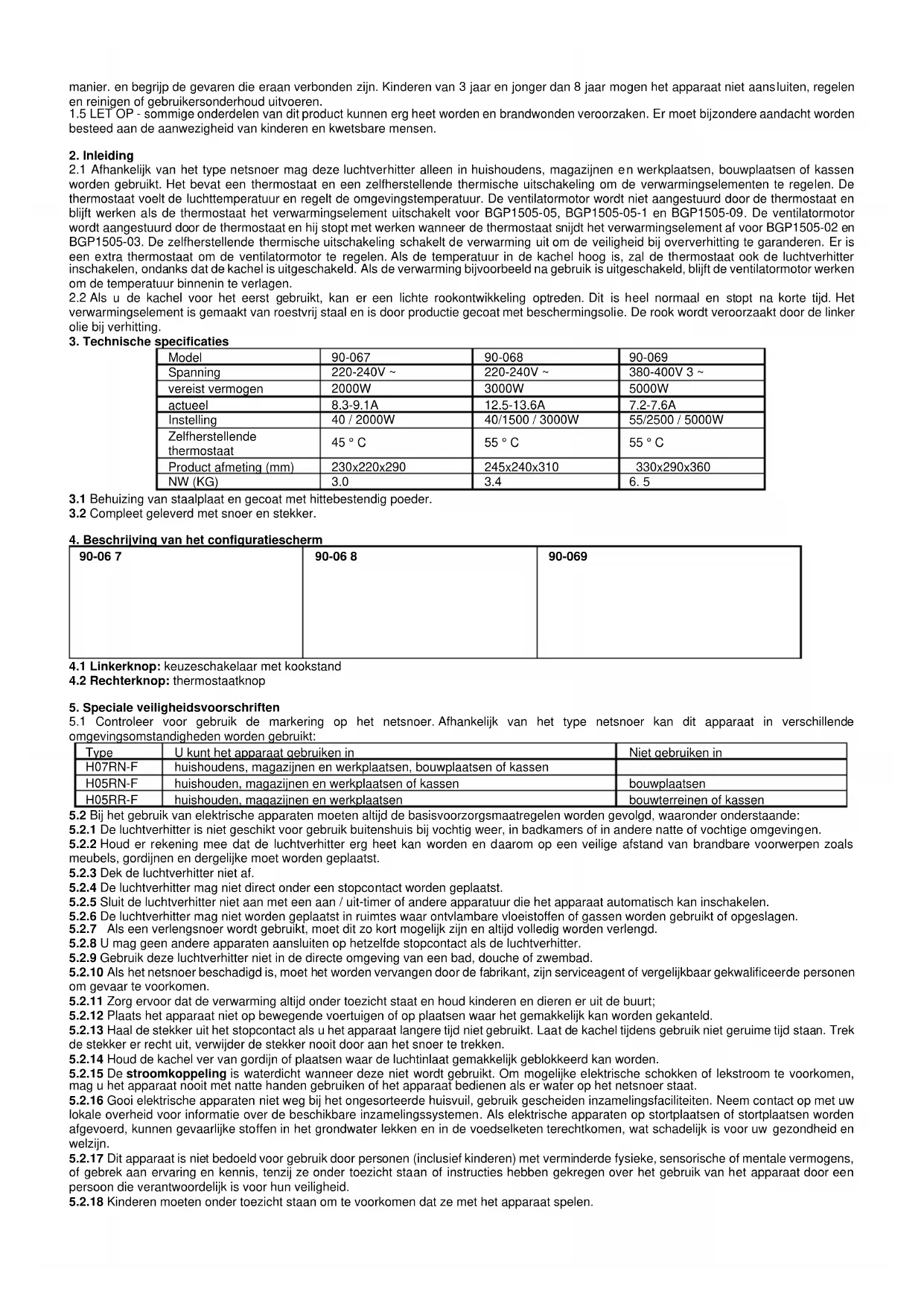

2.1 Afhankelijk van het type netsnoer mag deze luchtverhitter alleen in huishoudens, magazijnen en werkplaatsen, bouwplaatsen of kassen worden gebruikt. Het bevat een thermostaat en een zelfherstellende thermische uitschakeling om de verwarmingselementen te regelen. De thermostaat voelt de luchttemperatuur en regelt de omgevingstemperatuur. De ventilatormotor wordt niet aangestuurd door de thermostaat en blijft werken als de thermostaat het verwarmingselement uitschakelt voor BGP1505-05, BGP1505-05-1 en BGP1505-09. De ventilatormotor wordt aangestuurd door de thermostaat en hij stopt met werken wanneer de thermostaat snijdt het verwarmingselement af voor BGP1505-02 en BGP1505-03. De zelfherstellende thermische uitschakeling schakelt de verwarming uit om de veiligheid bij oververhitting te garanderen. Er is een extra thermostaat om de ventilatormotor te regelen. Als de temperatuur in de kachel hoog is, zal de thermostaat ook de luchtverhitter inschakelen, ondanks dat de kachel is uitgeschakeld. Als de verwarming bijvoorbeeld na gebruik is uitgeschakeld, blijft de ventilatormotor werken om de temperatuur binnenin te verlagen. 2.2 Als u de kachel voor het eerst gebruikt, kan er een lichte rookontwikkeling optreden. Dit is heel normaal en stopt na korte tijd. Het verwarmingselement is gemaakt van roestvrij staal en is door productie gecoat met beschermingsolie. De rook wordt veroorzaakt door de linker olie bij verhitting.

3.1 Behuizing van staalplaat en gecoat met hittebestendig poeder.

3.2 Compleet geleverd met snoer en stekker.

4. Beschrijving van het configuratiescherm

90-06 7 90-06 8 90-069

4.1 Linkerknop: keuzeschakelaar met kookstand

5.1 Controleer voor gebruik de markering op het netsnoer. Afhankelijk van het type netsnoer kan dit apparaat in verschillende omgevingsomstandigheden worden gebruikt: Type U kunt het apparaat gebruiken in Niet gebruiken in H07RN-F huishoudens, magazijnen en werkplaatsen, bouwplaatsen of kassen

H05RN-F huishouden, magazijnen en werkplaatsen of kassen bouwplaatsen H05RR-F huishouden, magazijnen en werkplaatsen bouwterreinen of kassen 5.2 Bij het gebruik van elektrische apparaten moeten altijd de basisvoorzorgsmaatregelen worden gevolgd, waaronder onderstaande: 5.2.1 De luchtverhitter is niet geschikt voor gebruik buitenshuis bij vochtig weer, in badkamers of in andere natte of vochtige omgevingen. 5.2.2 Houd er rekening mee dat de luchtverhitter erg heet kan worden en daarom op een veilige afstand van brandbare voorwerpen zoals meubels, gordijnen en dergelijke moet worden geplaatst.

5.2.3 Dek de luchtverhitter niet af.

5.2.4 De luchtverhitter mag niet direct onder een stopcontact worden geplaatst.

5.2.5 Sluit de luchtverhitter niet aan met een aan / uit-timer of andere apparatuur die het apparaat automatisch kan inschakelen. 5.2.6 De luchtverhitter mag niet worden geplaatst in ruimtes waar ontvlambare vloeistoffen of gassen worden gebruikt of opgeslagen.

5.2.7 Als een verlengsnoer wordt gebruikt, moet dit zo kort mogelijk zijn en altijd volledig worden verlengd.

5.2.8 U mag geen andere apparaten aansluiten op hetzelfde stopcontact als de luchtverhitter.

5.2.9 Gebruik deze luchtverhitter niet in de directe omgeving van een bad, douche of zwembad.

5.2.10 Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceagent of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

5.2.11 Zorg ervoor dat de verwarming altijd onder toezicht staat en houd kinderen en dieren er uit de buurt;

5.2.12 Plaats het apparaat niet op bewegende voertuigen of op plaatsen waar het gemakkelijk kan worden gekanteld.

5.2.13 Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt. Laat de kachel tijdens gebruik niet geruime tijd staan. Trek de stekker er recht uit, verwijder de stekker nooit door aan het snoer te trekken.

5.2.14 Houd de kachel ver van gordijn of plaatsen waar de luchtinlaat gemakkelijk geblokkeerd kan worden.

5.2.15 De stroomkoppeling is waterdicht wanneer deze niet wordt gebruikt. Om mogelijke elektrische schokken of lekstroom te voorkomen, mag u het apparaat nooit met natte handen gebruiken of het apparaat bedienen als er water op het netsnoer staat. 5.2.16 Gooi elektrische apparaten niet weg bij het ongesorteerde huisvuil, gebruik gescheiden inzamelingsfaciliteiten. Neem contact op met uw lokale overheid voor informatie over de beschikbare inzamelingssystemen. Als elektrische apparaten op stortplaatsen of stortplaatsen worden afgevoerd, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen terechtkomen, wat schadelijk is voor uw gezondheid en welzijn. 5.2.17 Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

5.2.18 Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.6. Gebruiksinstructies

6.1 Plaats de luchtverhitter zo dat deze rechtop staat op een stevige ondergrond en op veilige afstand van natte omgevingen en brandbare voorwerpen.

6.2 Sluit de luchtverhitter aan op het lichtnet.

6.3 Zet de thermostaatknop op de MAX en laat de kachel op vol vermogen werken.

6.4 De luchtverhitter wordt ingeschakeld als de verwarmingskeuzeschakelaar op een van de vermogensstanden staat.

6.5 Zodra de kamer de gewenste temperatuur heeft bereikt, stopt het verwarmingselement met werken, maar de ventilator werkt ook. Zodra de temperatuur is gedaald, werkt het verwarmingselement. De luchtverhitter start en stopt nu automatisch en houdt zo de kamertemperatuur constant. 6.6 Voordat u de kachel uitschakelt, draait u de thermostaat naar de MIN-stand en de schakelaar naar de ventilatorstand. Laat het apparaat twee minuten afkoelen, schakel dan de kachel uit en trek de stekker uit het stopcontact. 6.7 Voor BGP1505-05-1, BGP1505-05, BGP1505-09 is er een extra thermostaat om de ventilatormotor te regelen. Als de temperatuur in de kachel hoog is, zal de thermostaat ook de luchtverhitter inschakelen, ondanks dat de kachel is uitgeschakeld. Als de verwarming bijvoorbeeld na gebruik is uitgeschakeld, blijft de ventilatormotor werken om de temperatuur binnenin te verlagen.

7. Reiniging en onderhoud

7.1 Voordat u het apparaat reinigt, dient u de stekker uit het stopcontact te halen en te laten afkoelen. De behuizing is gemakkelijk vuil te maken, veeg deze vaak af met een zachte spons. Veeg alle vuile onderdelen af met een spons gedrenkt in <50 ° C water en een mild schoonmaakmiddel, en droog vervolgens de verwarmingsbehuizing met een schone doek. Pas op dat er geen water in de binnenkant van het apparaat komt. Spat geen water op de kachel, gebruik nooit oplosmiddelen zoals benzine etc. om de kachel schoon te maken, dit om de behuizing te beschermen.

7.2 Maak het snoer en de stekker schoon, droog ze en verpak ze in een plastic zak.

7.3 Als u de kachel opbergt, laat hem dan eerst afkoelen, en houd hem droog. Dek het vervolgens af met een plastic zak, doe het in een verpakkingsdoos en bewaar het op een droge, geventileerde plaats.

8. Probleemoplossing:

U kunt veel voorkomende problemen eenvoudig oplossen, waardoor u de kosten van een eventueel servicebezoek bespaart. Probeer de onderstaande suggesties om te zien of u het probleem kunt oplossen voordat u het servicecentrum belt. Probleem Mogelijke oorzaak Behandeling De kachel werkt niet, zelfs niet als deze is aangesloten en de schakelaar, thermostaat is ingeschakeld. De stekker zit los, slechte verbinding Trek de stekker uit het stopcontact, controleer de verbinding van de stekker en het stopcontact. Maak dan opnieuw verbinding. Geen stroom in stopcontact Steek de stekker in een geschikt stopcontact Het verwarmingselement gloeit De ingangsspanning is te hoog of te laag Gebruik de voeding volgens de classificatie op het label Het luchtinlaatrooster is geblokkeerd Houd de kachel ver verwijderd van artikelen zoals gordijn, plastic zak, papier en andere dingen die de inlaat kunnen bedekken of die gemakkelijk op de luchtinlaat kunnen worden afgedekt Het apparaat is niet warm geworden of alleen de ventilator werkte De schakelaar is niet op verwarmingsstand gezet Draai de schakelaar naar de kookstand De thermostaat werkte Draai aan de thermostaat en luister of er een open / dicht-stem is. Als er geen klik is en de thermostaat niet beschadigd is, zal de verwarming automatisch inschakelen als het apparaat is afgekoeld De zelfherstellende uitschakeling is bediend Schakel de kachel uit en inspecteer de blokkering van inlaat of uitlaat. Haal de stekker uit het stopcontact en wacht ten minste 10 minuten totdat het beveiligingssysteem is gereset voordat u probeert de verwarming opnieuw te starten. Abnormaal geluid Het apparaat staat niet rechtop Zet de kachel op een vlakke ondergrond

Verwijdering Milieubescherming Afgedankte elektrische productie mag niet worden weggegooid met huishoudelijk afval. Recycle indien mogelijk. Neem contact op met uw lokale autoriteit of winkel voor recyclingadvies.

Modelidentificatie (s): 90-067 Item Symbool Waarde Eenheid Item Eenheid Warmteafgifte Type warmte-invoer, alleen voor elektrische opslagtoestellen voor lokale ruimteverwarming (selecteer er een) Nominale warmteafgifte Pnom

Handmatige regeling van de warmtebelasting met geïntegreerde thermostaat [Nee] Minimale warmteafgifte (indicatief) Pmin

Type warmteafgifte / kamertemperatuurregeling (selecteer een) Bij minimale warmteafgifte elmin Nvt

Eentraps warmteafgifte en geen regeling van de kamertemperatuur [Nee] In standby- modus elSB Nvt

Twee of meer handmatige trappen, geen regeling van de kamertemperatuur [Nee]

Met mechanische thermostaat regeling van de kamertemperatuur [Ja]

Met elektronische kamertemperatuurregeling [Nee]

Andere besturingsopties (meerdere selecties mogelijk)

Ruimtetemperatuurregeling met aanwezigheidsdetectie [Nee]

Ruimtetemperatuurregeling, met open raam detectie [Nee]

Met optie voor afstandscontrole [Nee]

Met beperking van de werktijd [Nee]

Met zwarte bolsensor [Nee] Contact details: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Opmerking: Voor elektrische toestellen voor lokale ruimteverwarming mag de gemeten seizoensgebonden energie-efficiëntie voor ruimteverwarming ηs niet slechter zijn dan de opgegeven waarde bij de nominale warmteafgifte van de eenheid.

Modelidentificatie (s): 90-068 Item Symbool Waarde Eenheid Item Eenheid Warmteafgifte Type warmte-invoer, alleen voor elektrische opslagtoestellen voor lokale ruimteverwarming (selecteer er een) Nominale warmteafgifte Pnom

Handmatige regeling van de warmtebelasting met geïntegreerde thermostaat [Nee] Minimale warmteafgifte (indicatief) Pmin

Type warmteafgifte / kamertemperatuurregeling (selecteer een) Bij minimale warmteafgifte elmin Nvt

Eentraps warmteafgifte en geen regeling van de kamertemperatuur [Nee] In standby- modus elSB Nvt

Twee of meer handmatige trappen, geen regeling van de kamertemperatuur [Nee]

Met mechanische thermostaat regeling van de kamertemperatuur [Ja]

Met elektronische kamertemperatuurregeling [Nee]

Andere besturingsopties (meerdere selecties mogelijk)

Ruimtetemperatuurregeling met aanwezigheidsdetectie [Nee]

Ruimtetemperatuurregeling, met open raam detectie [Nee]

Met optie voor afstandscontrole [Nee]

Met beperking van de werktijd [Nee]

Met zwarte bolsensor [Nee] Contact details: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Opmerking: Voor elektrische toestellen voor lokale ruimteverwarming mag de gemeten seizoensgebonden energie-efficiëntie voor ruimteverwarming ηs niet slechter zijn dan de opgegeven waarde bij de nominale warmteafgifte van de eenheid.

Modelidentificatie (s): 90-069 Item Symbool Waarde Eenheid Item Eenheid Warmteafgifte Type warmte-invoer, alleen voor elektrische opslagtoestellen voor lokale ruimteverwarming (selecteer er een) Nominale warmteafgifte Pnom

Handmatige regeling van de warmtebelasting met geïntegreerde thermostaat [Nee] Minimale warmteafgifte (indicatief) Pmin

Type warmteafgifte / kamertemperatuurregeling (selecteer een) Bij minimale warmteafgifte elmin Nvt

Eentraps warmteafgifte en geen regeling van de kamertemperatuur [Nee] In standby- modus elSB Nvt

Twee of meer handmatige trappen, geen regeling van de kamertemperatuur [Nee]

Met mechanische thermostaat regeling van de kamertemperatuur [Ja]

Met elektronische kamertemperatuurregeling [Nee]

Andere besturingsopties (meerdere selecties mogelijk)

Ruimtetemperatuurregeling met aanwezigheidsdetectie [Nee]

Ruimtetemperatuurregeling, met open raam detectie [Nee]

Met optie voor afstandscontrole [Nee]

Met beperking van de werktijd [Nee]

Met zwarte bolsensor [Nee] Contact details: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Opmerking: Voor elektrische toestellen voor lokale ruimteverwarming mag de gemeten seizoensgebonden energie-efficiëntie voor ruimteverwarming ηs niet slechter zijn dan de opgegeven waarde bij de nominale warmteafgifte van de eenheid.
