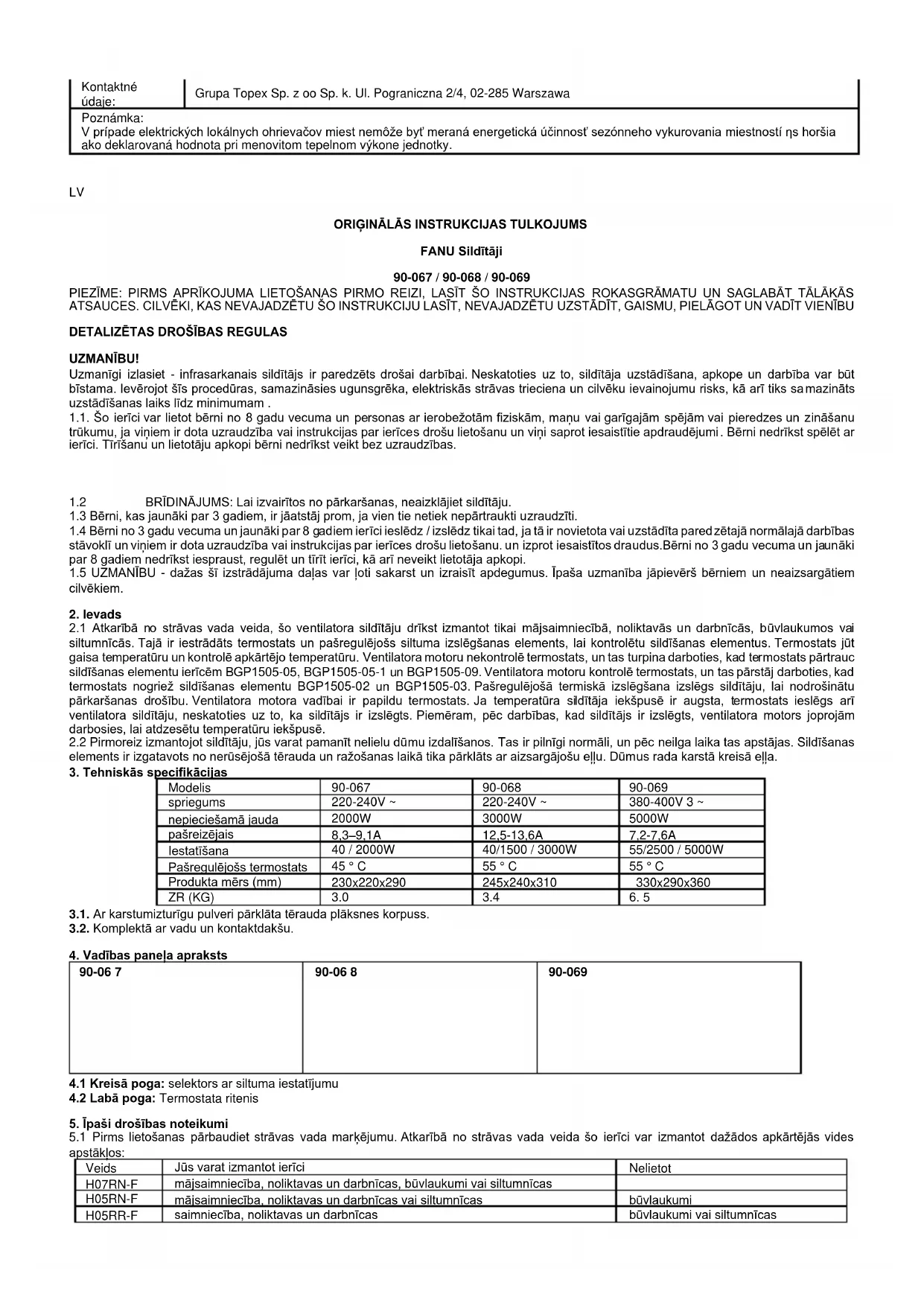

LIETOŠANAS INSTRUKCIJA 90069 NEO

UZMANĪBU! Uzmanīgi izlasiet - infrasarkanais sildītājs ir paredzēts drošai darbībai. Neskatoties uz to, sildītāja uzstādīšana, apkope un darbība var būt bīstama. Ievērojot šīs procedūras, samazināsies ugunsgrēka, elektriskās strāvas trieciena un cilvēku ievainojumu risks, kā arī tiks samazināts uzstādīšanas laiks līdz minimumam . 1.1. Šo ierīci var lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskām, maņu vai garīgajām spējām vai pieredzes un zināšanu trūkumu, ja viņiem ir dota uzraudzība vai instrukcijas par ierīces drošu lietošanu un viņi saprot iesaistītie apdraudējumi. Bērni nedrīkst spēlēt ar ierīci. Tīrīšanu un lietotāju apkopi bērni nedrīkst veikt bez uzraudzības.

1.2 BRĪDINĀJUMS: Lai izvairītos no pārkaršanas, neaizklājiet sildītāju.

1.3 Bērni, kas jaunāki par 3 gadiem, ir jāatstāj prom, ja vien tie netiek nepārtraukti uzraudzīti.

1.4 Bērni no 3 gadu vecuma un jaunāki par 8 gadiem ierīci ieslēdz / izslēdz tikai tad, ja tā ir novietota vai uzstādīta paredzētajā normālajā darbības stāvoklī un viņiem ir dota uzraudzība vai instrukcijas par ierīces drošu lietošanu. un izprot iesaistītos draudus.Bērni no 3 gadu vecuma un jaunāki par 8 gadiem nedrīkst iespraust, regulēt un tīrīt ierīci, kā arī neveikt lietotāja apkopi. 1.5 UZMANĪBU - dažas šī izstrādājuma daļas var ļoti sakarst un izraisīt apdegumus. Īpaša uzmanība jāpievērš bērniem un neaizsargātiem cilvēkiem.

2.1 Atkarībā no strāvas vada veida, šo ventilatora sildītāju drīkst izmantot tikai mājsaimniecībā, noliktavās un darbnīcās, būvlaukumos vai siltumnīcās. Tajā ir iestrādāts termostats un pašregulējošs siltuma izslēgšanas elements, lai kontrolētu sildīšanas elementus. Termostats jūt gaisa temperatūru un kontrolē apkārtējo temperatūru. Ventilatora motoru nekontrolē termostats, un tas turpina darboties, kad termostats pārtrauc sildīšanas elementu ierīcēm BGP1505-05, BGP1505-05-1 un BGP1505-09. Ventilatora motoru kontrolē termostats, un tas pārstāj darboties, kad termostats nogriež sildīšanas elementu BGP1505-02 un BGP1505-03. Pašregulējošā termiskā izslēgšana izslēgs sildītāju, lai nodrošinātu pārkaršanas drošību. Ventilatora motora vadībai ir papildu termostats. Ja temperatūra sildītāja iekšpusē ir augsta, termostats ieslēgs arī ventilatora sildītāju, neskatoties uz to, ka sildītājs ir izslēgts. Piemēram, pēc darbības, kad sildītājs ir izslēgts, ventilatora motors joprojām darbosies, lai atdzesētu temperatūru iekšpusē. 2.2 Pirmoreiz izmantojot sildītāju, jūs varat pamanīt nelielu dūmu izdalīšanos. Tas ir pilnīgi normāli, un pēc neilga laika tas apstājas. Sildīšanas elements ir izgatavots no nerūsējošā tērauda un ražošanas laikā tika pārklāts ar aizsargājošu eļļu. Dūmus rada karstā kreisā eļļa.

3. Tehniskās specifikācijas

3.1. Ar karstumizturīgu pulveri pārklāta tērauda plāksnes korpuss. 3.2. Komplektā ar vadu un kontaktdakšu.

4. Vadības paneļa apraksts

90-06 7 90-06 8 90-069

4.1 Kreisā poga: selektors ar siltuma iestatījumu

4.2 Labā poga: Termostata ritenis

5. Īpaši drošības noteikumi

5.1 Pirms lietošanas pārbaudiet strāvas vada marķējumu. Atkarībā no strāvas vada veida šo ierīci var izmantot dažādos apkārtējās vides apstākļos: Veids Jūs varat izmantot ierīci Nelietot H07RN-F mājsaimniecība, noliktavas un darbnīcas, būvlaukumi vai siltumnīcas

H05RN-F mājsaimniecība, noliktavas un darbnīcas vai siltumnīcas būvlaukumi H05RR-F saimniecība, noliktavas un darbnīcas būvlaukumi vai siltumnīcas5.2 Lietojot elektrisko ierīci, vienmēr jāievēro galvenie piesardzības pasākumi, ieskaitot šādus nosacījumus:

5.2.1 Ventilatora sildītājs nav piemērots izmantošanai ārā mitrā laikā, vannas istabās vai citā mitrā vai mitrā vidē.

5.2.2 Lūdzu, ņemiet vērā, ka ventilatora sildītājs var sakarst, tāpēc tas jānovieto drošā attālumā no viegli uzliesmojošiem priekšmetiem, piemēram, mēbelēm, aizkariem un tamlīdzīgiem.

5.2.3 Nesedziet ventilatora sildītāju.

5.2.4 Ventilatora sildītāju nedrīkst izvietot tieši zem kontaktligzdas.

5.2.5 Nepievienojiet ventilatora sildītāju, izmantojot ieslēgšanas / izslēgšanas taimeri vai citu aprīkojumu, kas ierīci var automātiski ieslēgt.

5.2.6 Ventilatora sildītāju nedrīkst novietot telpās, kur izmanto vai uzglabā viegli uzliesmojošus šķidrumus vai gāzes.

5.2.7 Ja tiek izmantots pagarinātājs, tam jābūt pēc iespējas īsākam un vienmēr pilnībā izstieptam.

5.2.8. Jūs nedrīkstat savienot citas ierīces ar to pašu tīkla kontaktligzdu kā ventilatora sildītāju.

5.2.9 Nelietojiet šo ventilatora sildītāju tiešā vannas, dušas vai peldbaseina apkārtnē.

5.2.10. Ja barošanas vads ir bojāts, tas jāmaina ražotājam, tā servisa pārstāvim vai līdzīgi kvalificētām personām, lai izvairītos no briesmām.

5.2.11 Pārliecinieties, ka sildītājs vienmēr tiek uzraudzīts, un neļaujiet bērniem un dzīvniekiem atrasties prom no tā;

5.2.12. Nenovietojiet ierīci kustīgiem transportlīdzekļiem vai tādiem, uz kuriem viegli apgāzties.

5.2.13. Ja ilgstoši nelietojat ierīci, atvienojiet to no elektrotīkla. Lietošanas laikā neatstājiet sildītāju ievērojamu laiku. Izvelciet kontaktdakšu taisni, nekad nenoņemiet kontaktdakšu, pievelkot vadu.

5.2.14. Glabājiet sildītāju tālu no aizkara vai vietām, kur viegli var aizsprostot gaisa ieplūdi.

5.2.15 Strāvas savienotājs nav ūdensizturīgs, ja to nelieto. Lai novērstu iespējamu elektriskās strāvas triecienu vai noplūdes strāvu, nekad nelietojiet ierīci ar mitru roku un nedarbiniet ierīci, ja uz strāvas vada ir ūdens. 5.2.16. Neizmetiet elektriskās ierīces kā nešķirotus sadzīves atkritumus, izmantojiet dalītas savākšanas iekārtas. Sazinieties ar vietējo pašvaldību, lai iegūtu informāciju par pieejamajām savākšanas sistēmām. Ja elektriskās ierīces tiek izmestas atkritumu poligonos vai izgāztuvēs, bīstamās vielas var noplūst gruntsūdeņos un nonākt barības ķēdē, kaitējot jūsu veselībai un labsajūtai. 5.2.17. Šī ierīce nav paredzēta lietošanai personām (ieskaitot bērnus) ar ierobežotām fiziskām, maņu vai garīgām spējām vai pieredzes un zināšanu trūkumam, ja vien viņiem nav uzraudzījusi vai norādījumus par ierīces lietošanu atbildīga par viņu drošība.

5.2.18. Bērni jāuzrauga, lai viņi nespēlētu ar ierīci.

6. Lietošanas instrukcijas

6.1. Novietojiet ventilatora sildītāju tā, lai tas stāvētu vertikāli uz stingras virsmas un drošā attālumā no mitras vides un viegli uzliesmojošiem priekšmetiem.

6.2 Pievienojiet ventilatora sildītāju elektrotīklam.

6.3 Uzstādiet termostata pogu uz MAX un ļaujiet sildītājam darboties ar pilnu jaudu.

6.4 Ventilatora sildītājs ieslēgsies, kad sildīšanas slēdzi iestatīs uz vienu no enerģijas iestatījumiem.

6.5 Kad telpa sasniegs vajadzīgo temperatūru, sildīšanas elements vairs nedarbosies, bet darbosies arī ventilators. Ja temperatūra pazeminās, sildīšanas elements darbosies. Ventilatora sildītājs tagad automātiski ieslēdzas un apstājas, tādējādi uzturot nemainīgu istabas temperatūru. 6.6 Pirms sildītāja izslēgšanas, lūdzu, pagrieziet termostatu pozīcijā MIN un pagrieziet slēdzi ventilatora pozīcijā, ļaujiet ierīcei divas minūtes atdzist, pēc tam izslēdziet sildītāju un izvelciet kontaktdakšu. 6.7 . BGP1505-05-1, BGP1505-05, BGP1505-09 ir papildu termostats ventilatora motora vadīšanai. Ja temperatūra sildītāja iekšpusē ir augsta, termostats ieslēgs arī ventilatora sildītāju, neskatoties uz to, ka sildītājs ir izslēgts. Piemēram, pēc darbības, kad sildītājs ir izslēgts, ventilatora motors joprojām darbosies, lai atdzesētu temperatūru iekšpusē.

7. Tīrīšana un apkope

7.1 Pirms ierīces tīrīšanas atvienojiet to no kontaktligzdas un ļaujiet tai atdzist. Korpuss ir viegli netīrs, bieži to noslaukiet ar mīkstu sūkli. Katru netīro daļu noslaukiet ar sūkli, kas iemērc <50 ° C ūdenī un maigā mazgāšanas līdzeklī, pēc tam nosusiniet sildītāja apvalku ar tīru drānu. Esiet piesardzīgs un neļaujiet ūdenim iekļūt ierīces iekšpusē. Neuzšļakstiet ūdeni uz sildītāja, sildītāja tīrīšanai nelietojiet šķīdinātāju, piemēram, benzīnu utt., Lai aizsargātu apvalku.

7.2 Notīriet vadu un kontaktdakšu, nosusiniet un iesaiņojiet plastmasas maisiņā.

7.3. Glabājot sildītāju, vispirms ļaujiet tam atdzist, turiet to sausu. Pēc tam pārklājiet to ar plastmasas maisiņu, ielieciet iepakojuma kastē un uzglabājiet sausā, vēdinātā vietā.

8. Problēmu novēršana:

Daudzas izplatītas problēmas var viegli atrisināt, ietaupot iespējamā pakalpojuma zvana izmaksas. Izmēģiniet tālāk sniegtos ieteikumus, lai uzzinātu, vai varat atrisināt problēmu pirms zvana uz servisa centru. Problēma Iespējamais iemesls Ārstēšana Sildītājs nedarbojas, pat ja tas ir pievienots un ir ieslēgts slēdzis, termostats. Spraudnis ir vaļīgs, slikts savienojums Izvelciet kontaktdakšu, pārbaudiet kontaktdakšas un kontaktligzdas savienojumu. Pēc tam atkal izveidojiet savienojumu. Kontaktligzdā nav strāvas Ievietojiet kontaktdakšu pareizā kontaktligzdā Sildelements kvēlo Ieejas spriegums ir pārāk augsts vai pārāk zems Izmantojiet barošanas avotu atbilstoši marķējumam uz etiķetes Gaisa ieplūdes reste ir bloķēta Glabājiet sildītāju tālu no tādiem priekšmetiem kā aizkars, plastmasas maisiņš, papīrs un citas lietas, kas var aizsegt ieeju vai viegli aizsegt gaisa ieplūdi Ierīce nesasilda vai darbojās tikai ventilators Slēdzis nebija novietots sildīšanas iestatījumā Pagrieziet slēdzi uz siltuma iestatījumu Termostats darbojās Pagrieziet termostatu un klausieties, ja ir balss. Ja nav klikšķa un termostats nav bojāts, sildītājs automātiski ieslēgsies, kad ierīce atdzisīs Pašu atiestatīšanas izslēgšanas ierīce darbojās Izslēdziet sildītāju un pārbaudiet ieplūdes vai izplūdes aizsprostojumu. Pirms sildītāja restartēšanas atvienojiet kontaktdakšu un pagaidiet vismaz 10 minūtes , līdz aizsardzības sistēma tiek atiestatīta. Neparasts troksnis Ierīce nav stāvus stāvoklī Novietojiet sildītāju uz līdzenas virsmas

LikvidēšanaVides aizsardzība Elektriskās ražošanas atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem. Lūdzu, pārstrādājiet tur, kur ir iespējas. Sazinieties ar vietējo pašvaldību vai mazumtirgotāju, lai iegūtu padomus par pārstrādi.

Modeļa identifikators (-i): 90-067 Lieta Simbols Vērtība Vienība Lieta Vienība Siltuma jauda Siltuma ievades veids tikai vietējiem telpu sildītājiem (izvēlieties vienu) Nominālā siltuma jauda Pnom

Manuāla siltuma uzlādes kontrole ar integrētu termostatu [Nē] Minimālā siltuma jauda (orientējoši) Pmin

Manuāla siltuma uzlādes kontrole ar atgriezenisko saiti telpas un / vai āra temperatūrā [Nē] Maksimālā nepārtrauktā siltuma jauda Pmax

Elektroniska siltuma uzlādes kontrole ar telpas un / vai āra temperatūras atgriezenisko saiti [Nē] Papildu elektrības patēriņš Ventilatora atbalstītā siltuma jauda [Nē] Pie nominālās siltuma jaudas elmax Nav

Siltuma izvadīšanas veids / istabas temperatūras kontrole (izvēlieties vienu) Pie minimālās siltuma jaudas elmīns Nav

Vienpakāpes siltuma jauda un nav istabas temperatūras kontroles [Nē] Gaidīšanas režīmā elSB Nav

Divas vai vairākas manuālas pakāpes, istabas temperatūras kontrole nav iespējama [Nē]

Citas vadības iespējas (iespējamas vairākas izvēles)

Telpas temperatūras kontrole ar klātbūtnes noteikšanu [Nē]

Temperatūras kontrole telpā ar atvērtu logu noteikšanu [Nē]

Ar attāluma kontroles iespēju [Nē]

Ar darba laika ierobežojumu [Nē]

Ar melnās spuldzes sensoru [Nē] Kontakta detaļas: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Piezīme: Vietējiem elektriskiem sildītājiem izmērītā sezonas apkures energoefektivitāte ηs nevar būt sliktāka par deklarēto vērtību pie vienības nominālās siltuma jaudas.

Modeļa identifikators (-i): 90-068 Lieta Simbols Vērtība Vienība Lieta Vienība Siltuma jauda Siltuma ievades veids tikai vietējiem telpu sildītājiem (izvēlieties vienu) Nominālā siltuma jauda Pnom

Manuāla siltuma uzlādes kontrole ar integrētu termostatu [Nē] Minimālā siltuma jauda (orientējoši) Pmin

Manuāla siltuma uzlādes kontrole ar atgriezenisko saiti telpas un / vai āra temperatūrā [Nē] Maksimālā nepārtrauktā siltuma jauda Pmax

Elektroniska siltuma uzlādes kontrole ar telpas un / vai āra temperatūras atgriezenisko saiti [Nē] Papildu elektrības patēriņš Ventilatora atbalstītā siltuma jauda [Nē] Pie nominālās siltuma jaudas elmax Nav

Siltuma izvadīšanas veids / istabas temperatūras kontrole (izvēlieties vienu) Pie minimālās siltuma jaudas elmīns Nav

Vienpakāpes siltuma jauda un nav istabas temperatūras kontroles [Nē] Gaidīšanas režīmā elSB Nav

Divas vai vairākas manuālas pakāpes, istabas temperatūras kontrole nav iespējama [Nē]

Citas vadības iespējas (iespējamas vairākas izvēles)

Telpas temperatūras kontrole ar klātbūtnes noteikšanu [Nē]Temperatūras kontrole telpā ar atvērtu logu noteikšanu [Nē]

Ar attāluma kontroles iespēju [Nē]

Ar darba laika ierobežojumu [Nē]

Ar melnās spuldzes sensoru [Nē] Kontakta detaļas: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Piezīme: Vietējiem elektriskiem sildītājiem izmērītā sezonas apkures energoefektivitāte ηs nevar būt sliktāka par deklarēto vērtību pie vienības nominālās siltuma jaudas.

Modeļa identifikators (-i): 90-069 Lieta Simbols Vērtība Vienība Lieta Vienība Siltuma jauda Siltuma ievades veids tikai vietējiem telpu sildītājiem (izvēlieties vienu) Nominālā siltuma jauda Pnom

Manuāla siltuma uzlādes kontrole ar integrētu termostatu [Nē] Minimālā siltuma jauda (orientējoši) Pmin

Manuāla siltuma uzlādes kontrole ar atgriezenisko saiti telpas un / vai āra temperatūrā [Nē] Maksimālā nepārtrauktā siltuma jauda Pmax

Elektroniska siltuma uzlādes kontrole ar telpas un / vai āra temperatūras atgriezenisko saiti [Nē] Papildu elektrības patēriņš Ventilatora atbalstītā siltuma jauda [Nē] Pie nominālās siltuma jaudas elmax Nav

Siltuma izvadīšanas veids / istabas temperatūras kontrole (izvēlieties vienu) Pie minimālās siltuma jaudas elmīns Nav

Vienpakāpes siltuma jauda un nav istabas temperatūras kontroles [Nē] Gaidīšanas režīmā elSB Nav

Divas vai vairākas manuālas pakāpes, istabas temperatūras kontrole nav iespējama [Nē]

Citas vadības iespējas (iespējamas vairākas izvēles)

Telpas temperatūras kontrole ar klātbūtnes noteikšanu [Nē]

Temperatūras kontrole telpā ar atvērtu logu noteikšanu [Nē]

Ar attāluma kontroles iespēju [Nē]

Ar darba laika ierobežojumu [Nē]

Ar melnās spuldzes sensoru [Nē] Kontakta detaļas: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Piezīme: Vietējiem elektriskiem sildītājiem izmērītā sezonas apkures energoefektivitāte ηs nevar būt sliktāka par deklarēto vērtību pie vienības nominālās siltuma jaudas.
