90069 - Kúrenie NEO - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma 90069 NEO vo formáte PDF.
| Značka | Neo |
| Model | 90069 (90-069) |
| Typ produktu | Infračervený ventilátorový ohrievač |
| Elektrické napájanie | 380-400V ~ trojfázový |
| Menovitý výkon | 5000 W |
| Minimálny výkon | 2500 W |
| Nastavenia výkonu | 55 / 2500 / 5000 W |
| Menovitý prúd | 7,2 - 7,6 A |
| Teplota spínania termostatu | 55 °C |
| Rozmery (D x Š x V) | 330 x 290 x 360 mm |
| Čistá hmotnosť | 6,5 kg |
| Materiál krytu | Oceľový plech s práškovým náterom odolným voči teplu |
| Typ napájacieho kábla | H07RN-F (ťažké použitie) |
| Hlavné funkcie | Infračervené vykurovanie s ventilátorom, mechanický termostat, ochrana proti prehriatiu s automatickým resetom, automatické vypnutie vykurovania po dosiahnutí teploty, nepretržité vetranie na chladenie |
| Údržba a čistenie | Odpojte a nechajte vychladnúť pred čistením. Utrite mäkkou špongiou a jemným čistiacim prostriedkom, nenechajte vniknúť vodu. Skladujte na suchom a vetranom mieste. |
| Bezpečnosť | Neprikrývajte, nepoužívajte v blízkosti vane alebo bazéna, nepoužívajte s časovačom, udržujte deti v bezpečnej vzdialenosti, tepelná poistka s automatickým resetom |
| Odporúčané použitie | Vnútorné priestory, domácnosti, sklady, dielne, staveniská, skleníky (podľa typu kábla) |
Často kladené otázky - 90069 NEO
Otázky používateľov k 90069 NEO
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kúrenie vo formáte PDF zadarmo! Nájdite svoj návod 90069 - NEO a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. 90069 značky NEO.
NÁVOD NA OBSLUHU 90069 NEO
Pozorne si prečítajte - Infračervený ohrievač je navrhnutý pre bezpečnú prevádzku. Inštalácia, údržba a prevádzka ohrievača však môžu byt nebezpečné. Dodržiavaním nasledujúcich postupov znížite riziko požiaru, úrazu elektrickým prúdom, zraneniam osôb a znížite čas potrebný na inštaláciu.
1.1 Tento spotrebič môžu používať deti vo veku od 8 rokov a viac a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a vedomostí, ak im bol poskytnutý dohl’ad alebo poučenie o používaní spotrebiča bezpečným spôsobom a porozumeli príslušné riziká. Deti sa so spotrebičom nesmú hrať. Čistenie a údržbu užívateľa nesmú robit’ deti bez dozoru.
1.2 VAROVANIE: Aby ste sa vyhli prehriatiu, nezakrývajte ohrievač.
1.3 Deti mladšie ako 3 roky by sa mali držat' d'alej, pokial' nie sú pod neustálym dohl'adom.
1.4 Deti vo veku od 3 rokov a mladšie ako 8 rokov zapínajú a vypínajú spotrebič iba za predpokladu, že boli umiestnené alebo nainštalované v určenej normálnej prevádzkovej polohe a že boli podrobené dohl'adu alebo poučeniu o používaní spotrebiča bezpečným spôsobom. Deti vo veku od 3 rokov do 8 rokov nesmú prístroj zapojit', regulovat' a čistit' ani vykonávat' údržbu užívateľa.
1.5 UPOZORNENIE - niektoré časti tohto produktu môžu byť veľmi horúce a spôsobit' popáleniny. Osobitná pozornosť sa musí venovat' miestnym det'om a zraniteľným osobám.
2. Úvod
2.1 V závislosti od typu napájacieho kábla sa môže tento ventilátor používať iba v domácnostiach, skladoch a dielňach, na staveniskách alebo v skleníkoch. Zahrňa termostat a samočinne nastaviteľné tepelné vypínanie na ovládanie vykurovacích telies. Termostat sníma teplotu vzduchu a reguluje teplotu okolia. Motor ventilátora nie je regulovaný termostatom a nadálej pracuje, keď termostat odpojí vyhrievacie teleso pre BGP1505-05, BGP1505-05-1 a BGP1505-09. Motor ventilátora je riadený termostatom a prestane fungovať, keď termostat prerušuje vyhrievacie teleso pre BGP1505-02 a BGP1505-03. Samoregulačné tepelné vypnutie vypne ohrievač, aby bola zaistená bezpečnosť pri prehriatí. K dispozícii je ďalší termostat na ovládanie motora ventilátora. Ak je teplota vo vnútri ohrievača vysoká, termostat zapne tiež ohrievanie ventilátora napriek tomu, že je vypnuté. Napríklad po prevádzke, keď je kúrenie vypnuté, motor ventilátora bude stále pracovať, aby ochladil teplotu vo vnútri.
2.2 Pri prvom použití ohrievača si môžete všimnút slabú emisiu dymu. Je to úplne normálne a po krátkej dobe sa to zastaví. Vykurovacie teleso je vyrobené z nehrdzavejúcej ocele a pri výrobe bolo potiahnuté ochranným olejom. Po zahriatí je dym spôsobený l'avým olejom.
- Technické špecifikácie
| Model | 90-067 | 90-068 | 90-069 |
| Napätie | 220-240 | 220-240 | 380 až 400 V 3 |
| požadovaný výkon | 2000W | 3000W | 5000W |
| prúd | 8.3-9.1A | 12.5-13.6A | 7.2-7.6A |
| nastavenie | 40 / 2000W | 40/1500 / 3000W | 55/2500 / 5000W |
| Termostat s vlastným resetom | 45 °C | 55 °C | 55 °C |
| Meranie produktu (mm) | 230x220x290 | 245x240x310 | 330x290x360 |
| NW (KG) | 3.0 | 3.4 | 6.5 |
3.1 Teleso z ocelovej platne potiahnuté žiaruvzdorným práškom.
5.1 Pred použitím skontrolujte označenie napájacieho kábla. V závislosti od typu napájacieho kábla sa toto zariadenie môže používať v rôznych okolitých podmienkach:
| typ | Môžete použit' prístroj v | Nepoužívajte v |
| H07RN-F | domácnosť, sklady a dielne, staveniská alebo skleníky | |
| H05RN-F | domácnosť, sklady a dielne alebo skleníky | staveniská |
| H05RR-F | domácnosť, sklady a dielne | staveniská alebo skleníky |
5.2 Pri používaní elektrického zariadenia by ste mali vždy dodržiavať základné bezpečnostné opatrenia, vrátane nasledujúcich:
5.2.1 Ohrievač ventilátora nie je vhodný na použitie vonku vo vlhkom počasí, v kúpel'niach alebo v inom vlhkom alebo vlhkom prostredí.
5.2.2 Upozorňujeme, že ohrievač ventilátora môže byť veľmi horúci, a preto by mal byť umiestnený v bezpečnej vzdialenosti od horľavých predmetov, ako je nábytok, záclony a podobne.
5.2.4 Ohrievač ventilátora sa nesmie nachádzať bezprostredne pod zásuvkou.
5.2.5 Nezapájajte ohrievač ventilátora pomocou časovača zapnutia / vypnutia alebo iného zariadenia, ktoré môže automaticky zapnút' zariadenie.
5.2.6 Ohrievač ventilátora sa nesmie umiestňovať do miestností, kde sa používajú alebo skladujú horľavé kvapaliny alebo plyny.
5.2.7 Ak sa používa predlžovací kábel, musí byt' čo najkratší a musí byt' vždy úplne predlžený.
5.2.8 K rovnakej siet'ovej zásuvke ako ohrievač ventilátora nesmiete pripájať iné spotrebiče.
5.2.9 Nepoužívajte tento ohrievač ventilátora v bezprostrednom okolí vane, sprchy alebo bazénu.
5.2.10 Ak je napájací kábel poškodený, musí ho vymení' výrobca, jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.
5.2.11 Uistite sa, že ohrievač je neustále pod dozorom a chráňte ho pred det'mi a zvieratami;
5.2.12 Neumiestňujte spotrebič na pohybujúce sa vozidlá alebo na iné miesta, kde je možné ich prevrátiť.
5.2.14 Ohrievač udržujte mimo dosahu clony alebo miest, kde je možné l'ahko zablokovat' prívod vzduchu.
5.2.15 . Napájací konektor je vodotesný, keď sa nepoužíva. Aby ste predišli možnému úrazu elektrickým prúdom alebo unikajúcemu prúdu, nikdy nepoužívajte zariadenie mokrou rukou ani ho nepoužívajte, ak je na napájacom kábli voda.
5.2.16 Elektrické zariadenia nevyhadzujte do netriedeného komunálneho odpadu, použite zariadenia na separovaný zber. Informácie o dostupných zberných systémoch vám poskytne miestna samospráva. Ak sa elektrický spotrebič zlikviduje na skládkach alebo na skládkach, nebezpečné látky môžu preniknúť do podzemnej vody a dostať sa do potravinového reťazca, čo poškodzuje vaše zdravie a pohodu.
5.2.17 Tento spotrebič nie je určený na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a znalostí, pokiaľ im nebol zverený dozor alebo pokyny týkajúce sa používania spotrebiča osobou zodpovednou za ich bezpečnosť.
5.2.18 Deti by mali byt' pod dozorom, aby sa zaistilo, že sa so spotrebičom nebudú hrat'.
6.1 Ohrievač ventilátora umiestnite tak, aby stál vo zvislej polohe na pevnom povrchu av bezpečnej vzdialenosti od vlhkého prostredia a horľavých predmetov.
6.2 Pripojte ohrievač ventilátora k elektrickej sieti.
6.3 Nastavte gombík termostatu na MAX a nechajte ohrievač pracovať na plný výkon.
6.4 Ohrievač ventilátora sa zapne, keď je prepínač vykurovania nastavený na jedno z nastavení výkonu.
6.5 Akonáhle miestnosť dosiahne požadovanú teplotu, vykurovacie teleso prestane fungovat', ale ventilátor bude tiež pracovat'. Po znížení teploty bude vykurovacie teleso pracovat'. Ohrievač ventilátora sa teraz automaticky zapína a vypína a udržuje tak konštantnú teplotu v miestnosti.
6.6 Pred vypnutím ohrievača, prosím, otočte termostat do polohy MIN a prepnite prepínač do polohy ventilátora, nechajte prístroj na dve minúty vychladnút, potom vypnite ohrievač a vytiahnite zástrčku.
6.7 Pre modely BGP1505-05-1, BGP1505-05, BGP1505-09 je k dispozícii d'alší termostat na riadenie motora ventilátora. Ak je teplota vo vnútri ohrievača vysoká, termostat zapne tiež ohrievanie ventilátora napriek tomu, že je vypnuté. Napríklad po prevádzke, ked je kúrenie vypnuté, motor ventilátora bude stále pracovat, aby ochladil teplotu vo vnútri.
8. Riešenie problémov:
L'ahko môžete vyriešit' mnoho bežných problémov a ušetrit' tak náklady na možný servisný hovor. Skôr, ako zavoláte servisné stredisko, vyskúšajte nižšie uvedené návrhy, aby ste zistili, či môžete problém vyriešit'.
| problém | Možná príčina | liečba |
| Ohrievač nefunguje, aj keď je zapojený a spínač, termostat zapnutý. | Zástrčka je uvoľnená, zlé pripojenie | Vytiahnite zástrčku, skontrolujte pripojenie zástrčky a zásuvky. Potom sa znova pripojte. |
| V zásuvke nie je napájanie | Zasuňte zástrčku do správnej zásuvky | |
| Žeraviaci prvok svieti | Vstupné napätie je príliš vysoké alebo príliš nízke | Používajte napájanie podľa údajov na štítku |
| Mriežka na prívod vzduchu je zablokovaná | Udržujte ohrievač d’alej od predmetov, ako sú záclony, plastové vrecká, papier a iné predmety, ktoré môžu zakrývať prívod alebo môžu byť ľahko zakrývané na prívode vzduchu. | |
| Spotrebič sa nezahrial alebo fungoval iba ventilátor | Spínač nebol prepnutý do nastavenia kúrenia | Prepnite prepínač do polohy nastavenia teploty |
| Ovládal sa termostat | Otočte termostat a počůvajte, ak existuje hlas otvorený / zatvorený. Ak nie je cvaknutie a termostat nie je poškodený, kúrenie sa automaticky zapne po ochladení spotrebiča | |
| Ovládanie samočinného resetovania bolo aktivované | Vypnite ohrievač a skontrolujte zablokovanie vstupu alebo výstupu. Pred opätovným spustením ohrievača odpojte zástrčku a počkajte najmenej 10 minút, kým sa ochranný systém resetuje. | |
| Abnormálny hluk | Spotrebič nestojí vzpriamene | Ohrievač položte na rovnú plochu |
Dispozícia
Ochrana životného prostredia
Odpadová elektrická výroba sa nesmie likvidovať s domovým odpadom. Recyklujte, ak existujú zariadenia. Informácie o recyklácii vám poskytne miestny úrad alebo predajca.
| Identifikátor (-y) modelu: 90-067 | |||||
| položka | symbol | hodnota | jednotka | položka | jednotka |
| Tepelný výkon | Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden) | ||||
| Menovitý tepelný výkon | Pnom | 2 | kW | Manuálne riadenie tepelného nabíjania s integrovaným termostatom | [No] |
| Minimálny tepelný výkon (orientačný) | pmin | - | kW | Manuálne ovládanie nabíjania tepla so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Maximálny trvalý tepelný výkon | Pmax | 2 | kW | Elektronická regulácia tepelného nabíjania so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Pomocná spotreba elektrickej energie | Tepelný výkon pomocou ventilátora | [No] | |||
| Pri menovitom tepelnom výkone | ELMAX | N / A | kW | Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden) | |
| Pri minimálnom tepelnom výkone | Elmina | N / A | kW | Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti | [No] |
| V pohotovostnom režime | eISB | N / A | W | Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti | [No] |
| S mechanickou reguláciou teploty miestnosti | [Áno] | ||||
| S elektronickou reguláciou teploty miestnosti | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus denný časovač | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus týždenný časovač | [No] | ||||
| Đalšie možnosti ovládania (je možné viacero výberov) | |||||
| Regulácia teploty miestnosti s detekciou prítomnosti | [No] | ||||
| Regulácia teploty v miestnosti s detekciou otvoreného okna | [No] | ||||
| S možnosťou regulácie vzdialenosti | [No] | ||||
| S adaptívnym ovládaním štartu | [No] | ||||
| S obmedzením pracovného času | [No] | ||||
| S senzorom čiernej žiarovky | [No] | ||||
| Kontaktné údaje: | Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa | ||||
| Poznámka: V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ns horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky. | |||||
| Identifikátor (-y) modelu: 90-068 | |||||
| položka | symbol | hodnota | jednotka | položka | jednotka |
| Tepelný výkon | Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden) | ||||
| Menovitý tepelný výkon | Pnom | 3 | kW | Manuálne riadenie tepelného nabíjania s integrovaným termostatom | [No] |
| Minimálny tepelný výkon (orientačný) | pmin | 1.5 | kW | Manuálne ovládanie nabíjania tepla so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Maximálny trvalý tepelný výkon | Pmax | 3 | kW | Elektronická regulácia tepelného nabíjania so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Pomocná spotreba elektrickej energie | Tepelný výkon pomocou ventilátora | [No] | |||
| Pri menovitom tepelnom výkone | ELMAX | N/A | kW | Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden) | |
| Pri minimálnom tepelnom výkone | Elmina | N/A | kW | Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti | [No] |
| V pohotovostnom režime | eISB | N/A | W | Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti | [No] |
| S mechanickou reguláciou teploty miestnosti | [Áno] | ||||
| S elektronickou reguláciou teploty miestnosti | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus denný časovač | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus týždenný časovač | [No] | ||||
| Ďalšie možnosti ovládania (je možné viacero výberov) | |||||
| Regulácia teploty miestnosti s detekciou prítomnosti | [No] | ||||
| Regulácia teploty v miestnosti s detekciou otvoreného okna | [No] | ||||
| S možnosťou regulácie vzdialenosti | [No] | ||||
| S adaptívnym ovládaním štartu | [No] | ||||
| S obmedzením pracovného času | [No] | ||||
| S senzorom čiernej žiarovky | [No] | ||||
| Kontaktné údaje: | Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa | ||||
| Poznámka: V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ns horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky. | |||||
| Identifikátor (-y) modelu: 90-069 | |||||
| položka | symbol | hodnota | jednotka | položka | jednotka |
| Tepelný výkon | Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden) | ||||
| Menovitý tepelný výkon | Pnom | 5 | kW | Manuálne riadenie tepelného nabíjania s integrovaným termostatom | [No] |
| Minimálny tepelný výkon (orientačný) | pmin | 2.5 | kW | Manuálne ovládanie nabíjania tepla so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Maximálny trvalý tepelný výkon | Pmax | 5 | kW | Elektronická regulácia tepelného nabíjania so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Pomocná spotreba elektrickej energie | Tepelný výkon pomocou ventilátora | [No] | |||
| Pri menovitom tepelnom výkone | ELMAX | N / A | kW | Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden) | |
| Pri minimálnom tepelnom výkone | Elmina | N / A | kW | Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti | [No] |
| V pohotovostnom režime | eISB | N / A | W | Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti | [No] |
| S mechanickou reguláciou teploty miestnosti | [Áno] | ||||
| S elektronickou reguláciou teploty miestnosti | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus denný časovač | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus týždenný časovač | [No] | ||||
| Ďalšie možnosti ovládania (je možné viacero výberov) | |||||
| Regulácia teploty miestnosti s detekciou prítomnosti | [No] | ||||
| Regulácia teploty v miestnosti s detekciou otvoreného okna | [No] | ||||
| S možnosťou regulácie vzdialenosti | [No] | ||||
| S adaptívnym ovládaním štartu | [No] | ||||
| S obmedzením pracovného času | [No] | ||||
| S senzorom čiernej žiarovky | [No] | ||||
| Kontaktné údaje: | Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa | ||||
| Poznámka: V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ŋs horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky. | |||||
LT
PREKLAD ORIGINÁLNYCH POKYNOV
OHRIEVAČE VENTILÁTOROV
90-067 / 90-068 / 90-069
POZNÁMKA: PRED PRVÝM POUŽITÍM ZARIADENIA PREČÍTAJTE SI TENTO NÁVOD NA POUŽITIE A UCHOVÁVAJTE SI PRE BUDÚCE REFERENCIE. L'UDIA, KTORÍ SI NEDOSTELALI TENTO POKYN, KTORY SA NESMIE ZOSTÁVAŤ, SVIETIDLA, NASTAVOVAŤ ALEBO PREVÁDZAŤ JEDNOTKU
PODROBNÉ BEZPEČNOSTNÉ PREDPISY
POZOR!
Pozorne si prečitajte - Infračervený ohrievač je navrhnutý pre bezpečnú prevádzku. Inštalácia, údržba a prevádzka ohrievača však môžu byt nebezpečné. Dodržiavaním nasledujúcich postupov znížite riziko požiaru, úrazu elektrickým prúdom, zraneniam osôb a znížite čas potrebný na inštaláciu.
1.1 Tento spotrebič môžu používať deti vo veku od 8 rokov a viac a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a vedomostí, ak im bol poskytnutý dohlad alebo poučenie o používaní spotrebiča bezpečným spôsobom a porozumeli príslušné riziká. Deti sa so spotrebičom nesmú hrať. Čistenie a údržbu užívateľa nesmú robit’ deti bez dozoru.
1.2 VAROVANIE: Aby ste sa vyhli prehriatiu, nezakrývajte ohrievač.
1.3 Deti mladšie ako 3 roky by sa mali držat' d'alej, pokial' nie sú pod neustálym dohl'adom.
1.4 Deti vo veku od 3 rokov a mladšie ako 8 rokov zapínajú a vypínajú spotrebič iba za predpokladu, že boli umiestnené alebo nainštalované v určenej normálnej prevádzkovej polohe a že boli podrobené dohl'adu alebo poučeniu o používaní spotrebiča bezpečným spôsobom. Deti vo veku od 3 rokov do 8 rokov nesmú prístroj zapojit', regulovať a čistiť ani vykonávať údržbu užívateľa.
1.5 UPOZORNENIE - niektoré časti tohto produktu môžu byť veľmi horúce a spôsobit' popáleniny. Osobitná pozornosť sa musí venovať miestnym det'om a zraniteľným osobám.
2. Úvod
2.1 V závislosti od typu napájacieho kábla sa môže tento ventilátor používať iba v domácnostiach, skladoch a dielňach, na staveniskách alebo v skleníkoch. Zahrňa termostat a samočinne nastavitelné tepelné vypínanie na ovládanie vykurovacích telies. Termostat sníma teplotu vzduchu a reguluje teplotu okolia. Motor ventilátora nie je regulovaný termostatom a nadalej pracuje, keď termostat odpojí vyhrievacie teleso pre BGP1505-05, BGP1505-05-1 a BGP1505-09. Motor ventilátora je riadený termostatom a prestane fungovať, keď termostat prerušuje vyhrievacie teleso pre BGP1505-02 a BGP1505-03. Samoregulačné tepelné vypnutie vypne ohrievač, aby bola zaistená bezpečnosť pri prehriatií. K dispozícii je d’alší termostat na ovládanie motora ventilátora. Ak je teplota vo vnútri ohrievača vysoká, termostat zapne tiež ohrievanie ventilátora napriek tomu, že je vypnuté. Napríklad po prevádzke, keď je kúrenie vypnuté, motor ventilátora bude stále pracovať, aby ochladil teplotu vo vnútri.
2.2 Pri prvom použití ohrievača si môžete všimnúť slabú emisiu dymu. Je to úplne normálne a po krátkej dobe sa to zastaví. Vykurovacie teleso je vyrobené z nehrdzavejúcej ocele a pri výrobe bolo potiahnuté ochranným olejom. Po zahriatí je dym spôsobený ľavým olejom.
3. Technické špecifikácie
| Model | 90-067 | 90-068 | 90-069 |
| Napătie | 220-240 | 220-240 | 380 až 400 V 3 |
| požadovaný výkon | 2000W | 3000W | 5000W |
| prúd | 8.3-9.1A | 12.5-13.6A | 7.2-7.6A |
| nastavenie | 40 / 2000W | 40/1500 / 3000W | 55/2500 / 5000W |
| Termostat s vlastným resetom | 45 °C | 55 °C | 55 °C |
| Meranie produktu (mm) | 230x220x290 | 245x240x310 | 330x290x360 |
| NW (KG) | 3.0 | 3.4 | 6.5 |
3.1 Teleso z oceľovej platne potiahnuté žiaruvzdorným práškom.
5.1 Pred použitím skontrolujte označenie napájacieho kábla. V závislosti od typu napájacieho kábla sa toto zariadenie môže používať v rôznych okolitých podmienkach:
| typ | Môžete použit' prístroj v | Nepoužívajte v |
| H07RN-F | domácnost', sklady a dielne, staveniská alebo skleníky | |
| H05RN-F | domácnost', sklady a dielne alebo skleníky | staveniská |
| H05RR-F | domácnost', sklady a dielne | staveniská alebo skleníky |
5.2 Pri používaní elektrického zariadenia by ste mali vždy dodržiavať základné bezpečnostné opatrenia, vrátane nasledujúcich:
5.2.1 Ohrievač ventilátora nie je vhodný na použitie vonku vo vlhkom počasí, v kúpel'niach alebo v inom vlhkom alebo vlhkom prostredí.
5.2.2 Upozorňujeme, že ohrievač ventilátora môže byť veľmi horúci, a preto by mal byť umiestnený v bezpečnej vzdialenosti od horľavých predmetov, ako je nábytok, záclony a podobne.
5.2.4 Ohrievač ventilátora sa nesmie nachádzať bezprostredne pod zásuvkou.
5.2.5 Nezapájajte ohrievač ventilátora pomocou časovača zapnutia / vypnutia alebo iného zariadenia, ktoré môže automaticky zapnút zariadenie.

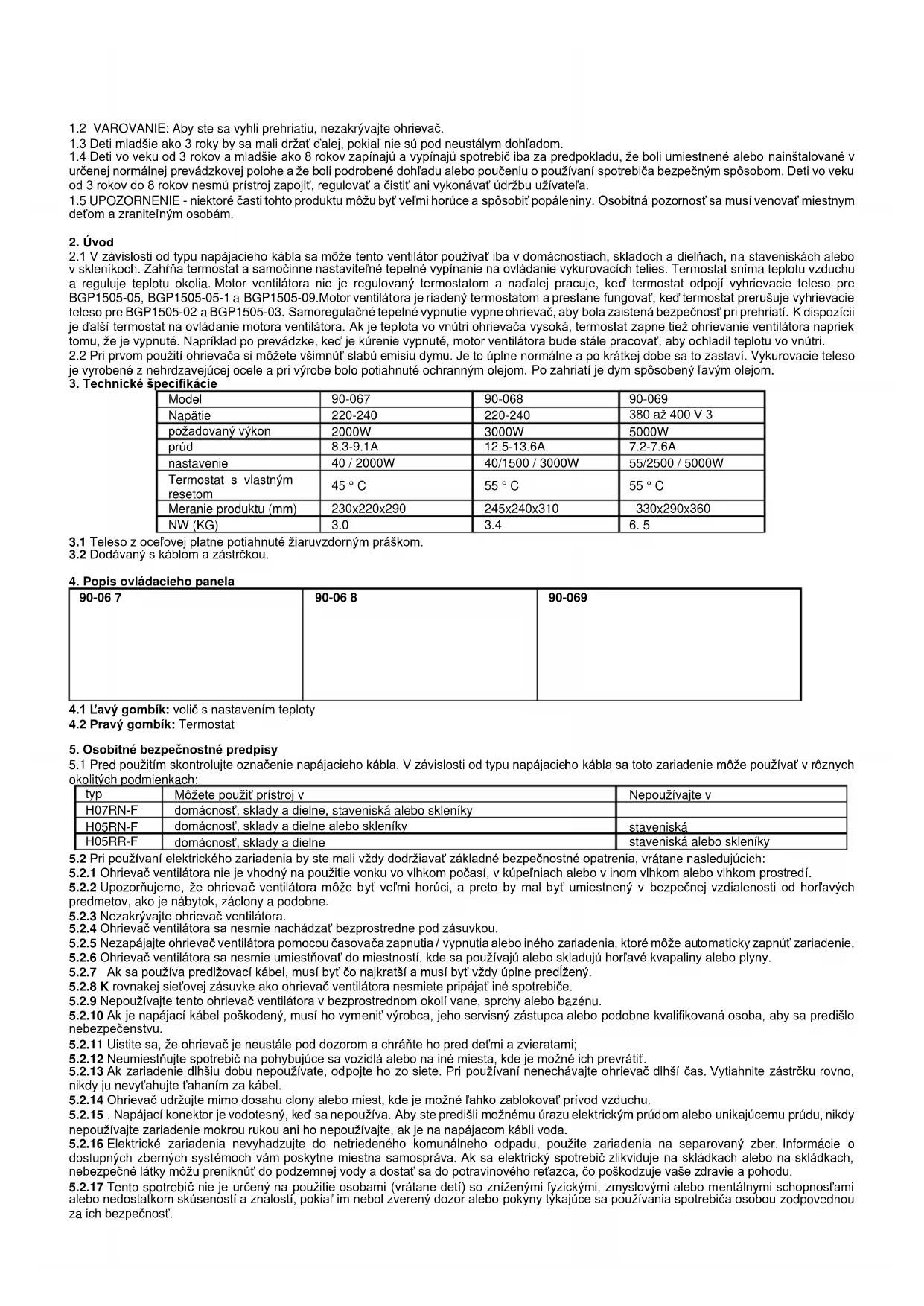

5.2.6 Ohrievač ventilátora sa nesmie umiestňovať do miestností, kde sa používajú alebo skladujú horľavé kvapaliny alebo plyny.
5.2.7 Ak sa používa predlžovací kábel, musí byt' čo najkratší a musí byt' vždy úplne predlžený.
5.2.8 K rovnakej siet'ovej zásuvke ako ohrievač ventilátora nesmiete pripájať iné spotrebiče.
5.2.9 Nepoužívajte tento ohrievač ventilátora v bezprostrednom okolí vane, sprchy alebo bazénu.
5.2.10 Ak je napájací kábel poškodený, musí ho vymeníť výrobca, jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.
5.2.11 Uistite sa, že ohrievač je neustále pod dozorom a chráňte ho pred detmi a zvieratami;
5.2.12 Neumiestňujte spotrebič na pohybujúce sa vozidlá alebo na iné miesta, kde je možné ich prevrátit'.
5.2.14 Ohrievač udržujte mimo dosahu clony alebo miest, kde je možné l'ahko zablokovat' prívod vzduchu.
5.2.15 . Napájací konektor je vodotesný, keď sa nepoužíva. Aby ste predišli možnému úrazu elektrickým prúdom alebo unikajúcemu prúdu, nikdy nepoužívajte zariadenie mokrou rukou ani ho nepoužívajte, ak je na napájacom kábli voda.
5.2.16 Elektrické zariadenia nevyhadzujte do netriedeného komunálneho odpadu, použite zariadenia na separovaný zber. Informácie o dostupných zberných systémoch vám poskytne miestna samospráva. Ak sa elektrický spotrebič zlikviduje na skládkach alebo na skládkach, nebezpečné látky môžu preniknúť do podzemnej vody a dostať sa do potravinového ref’azca, čo poškodzuje vaše zdravie a pohodu.
5.2.17 Tento spotrebič nie je určený na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a znalostí, pokial' im nebol zverený dozor alebo pokyny týkajúce sa používania spotrebiča osobou zodpovednou za ich bezpečnosť.
5.2.18 Deti by mali byt pod dozorom, aby sa zaistilo, že sa so spotrebičom nebudú hrat'.
6.1 Ohrievač ventilátora umiestnite tak, aby stál vo zvislej polohe na pevnom povrchu av bezpečnej vzdialenosti od vlhkého prostredia a horľavých predmetov.
6.2 Pripojte ohrievač ventilátora k elektrickej sieti.
6.4 Ohrievač ventilátora sa zapne, keď je prepínač vykurovania nastavený na jedno z nastavení výkonu.
6.5 Akonáhle miestnosť dosiahne požadovanú teplotu, vykurovacie teleso prestane fungovat', ale ventilátor bude tiež pracovat'. Po znížení teploty bude vykurovacie teleso pracovat'. Ohrievač ventilátora sa teraz automaticky zapína a vypína a udržuje tak konštantnú teplotu v miestnosti.
6.6 Pred vypnutím ohrievača, prosím, otočte termostat do polohy MIN a prepnite prepínač do polohy ventilátora, nechajte prístroj na dve minúty vychladnút, potom vypnite ohrievač a vytiahnite zástrčku.
6.7 Pre modely BGP1505-05-1, BGP1505-05, BGP1505-09 je k dispozícii d'alší termostat na riadenie motora ventilátora. Ak je teplota vo vnútri ohrievača vysoká, termostat zapne tiež ohrievanie ventilátora napriek tomu, že je vypnuté. Napríklad po prevádzke, keď je kúrenie vypnuté, motor ventilátora bude stále pracovať, aby ochladil teplotu vo vnútri.
L'ahko môžete vyriešit' mnoho bežných problémov a ušetrit' tak náklady na možný servisný hovor. Skôr, ako zavoláte servisné stredisko, vyskúšajte nižšie uvedené návrhy, aby ste zistili, či môžete problém vyriešit'.
| problém | Možná príčina | liečba |
| Ohrievač nefunguje, aj keď je zapojený a spínač, termostat zapnutý. | Zástrčka je uvoľnená, zlé pripojenie | Vytiahnite zástrčku, skontrolujte pripojenie zástrčky a zásuvky. Potom sa znova pripojte. |
| V zásuvke nie je napájanie | Zasuňte zástrčku do správnej zásuvky | |
| Žeraviaci prvok svieti | Vstupné napätie je príliš vysoké alebo príliš nízke | Používajte napájanie podľa údajov na štítku |
| Mriežka na prívod vzduchu je zablokovaná | Udržujte ohrievač d’alej od predmetov, ako sú záclony, plastové vrecká, papier a iné predmety, ktoré môžu zakrývať prívod alebo môžu byť ľahko zakrývané na privode vzduchu. | |
| Spotrebič sa nezahrial alebo fungoval iba ventilátor | Spínač nebol prepnutý do nastavenia kúrenia | Prepnite prepínač do polohy nastavenia teploty |
| Ovládal sa termostat | Otočte termostat a počůvajte, ak existuje hlas otvorený / zatvorený. Ak nie je cvaknutie a termostat nie je poškodený, kúrenie sa automaticky zapne po ochladení spotrebiča | |
| Ovládanie samočinného resetovania bolo aktivované | Vypnite ohrievač a skontrolujte zablokovanie vstupu alebo výstupu. Pred opätovným spustením ohrievača odpojte zástrčku a počkajte najmenej 10 minút, kým sa ochranný systém resetuje. | |
| Abnormálny hluk | Spotrebič nestojí vzpriamene | Ohrievač položte na rovnú plochu |
Dispozícia
Ochrana životného prostredia
Odpadová elektrická výroba sa nesmie likvidovat's domovým odpadom. Recyklujte, ak existujú zariadenia. Informácie o recyklácii vám poskytne miestny úrad alebo predajca.
| Identifikátor (-y) modelu: 90-067 | |||||
| položka | symbol | hodnota | jednotka | položka | jednotka |
| Tepelný výkon | Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden) | ||||
| Menovitý tepelný výkon | Pnom | 2 | kW | Manuálne riadenie tepelného nabíjania s integrovaným termostatom | [No] |
| Minimálny tepelný výkon (orientačný) | pmin | - | kW | Manuálne ovládanie nabíjania tepla so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Maximálny trvalý tepelný výkon | Pmax | 2 | kW | Elektronická regulácia tepelného nabíjania so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Pomocná spotreba elektrickej energie | Tepelný výkon pomocou ventilátora | [No] | |||
| Pri menovitom tepelnom výkone | ELMAX | N / A | kW | Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden) | |
| Pri minimálnom tepelnom výkone | Elmina | N / A | kW | Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti | [No] |
| V pohotovostnom režime | eISB | N / A | W | Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti | [No] |
| S mechanickou reguláciou teploty miestnosti | [Áno] | ||||
| S elektronickou reguláciou teploty miestnosti | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus denný časovač | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus týždenný časovač | [No] | ||||
| Ďalšie možnosti ovládania (je možné viacero výberov) | |||||
| Regulácia teploty miestnosti s detekciou prítomnosti | [No] | ||||
| Regulácia teploty v miestnosti s detekciou otvoreného okna | [No] | ||||
| S možnosťou regulácie vzdialenosti | [No] | ||||
| S adaptívnym ovládaním štartu | [No] | ||||
| S obmedzením pracovného času | [No] | ||||
| S senzorom čiernej žiarovky | [No] | ||||
| Kontaktné údaje: | Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa | ||||
| Poznámka: V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ns horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky. | |||||
| Identifikátor (-y) modelu: 90-068 | |||||
| položka | symbol | hodnota | jednotka | položka | jednotka |
| Tepelný výkon | Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden) | ||||
| Menovitý tepelný výkon | Pnom | 3 | kW | Manuálne riadenie tepelného nabíjania s integrovaným termostatom | [No] |
| Minimálny tepelný výkon (orientačný) | pmin | 1.5 | kW | Manuálne ovládanie nabíjania tepla so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Maximálny trvalý tepelný výkon | Pmax | 3 | kW | Elektronická regulácia tepelného nabíjania so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Pomocná spotreba elektrickej energie | Tepelný výkon pomocou ventilátora | [No] | |||
| Pri menovitom tepelnom výkone | ELMAX | N/A | kW | Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden) | |
| Pri minimálnom tepelnom výkone | Elmina | N/A | kW | Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti | [No] |
| V pohotovostnom režime | eISB | N/A | W | Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti | [No] |
| S mechanickou reguláciou teploty miestnosti | [Áno] | ||||
| S elektronickou reguláciou teploty miestnosti | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus denný časovač | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus týždenný časovač | [No] | ||||
| Ďalšie možnosti ovládania (je možné viacero výberov) | |||||
| Regulácia teploty miestnosti s detekciou prítomnosti | [No] | ||||
| Regulácia teploty v miestnosti s detekciou otvoreného okna | [No] | ||||
| S možnosťou regulácie vzdialenosti | [No] | ||||
| S adaptívnym ovládaním štartu | [No] | ||||
| S obmedzením pracovného času | [No] | ||||
| S senzorom čiernej žiarovky | [No] | ||||
| Kontaktné údaje: | Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa | ||||
| Poznámka: V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ns horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky. | |||||
| Identifikátor (-y) modelu: 90-069 | |||||
| položka | symbol | hodnota | jednotka | položka | jednotka |
| Tepelný výkon | Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden) | ||||
| Menovitý tepelný výkon | Pnom | 5 | kW | Manuálne riadenie tepelného nabíjania s integrovaným termostatom | [No] |
| Minimálny tepelný výkon (orientačný) | pmin | 2.5 | kW | Manuálne ovládanie nabíjania tepla so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Maximálny trvalý tepelný výkon | Pmax | 5 | kW | Elektronická regulácia tepelného nabíjania so spätnou väzbou z miestnosti a / alebo vonkajšej teploty | [No] |
| Pomocná spotreba elektrickej energie | Tepelný výkon pomocou ventilátora | [No] | |||
| Pri menovitom tepelnom výkone | ELMAX | N / A | kW | Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden) | |
| Pri minimálnom tepelnom výkone | Elmina | N / A | kW | Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti | [No] |
| V pohotovostnom režime | eISB | N / A | W | Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti | [No] |
| S mechanickou reguláciou teploty miestnosti | [Áno] | ||||
| S elektronickou reguláciou teploty miestnosti | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus denný časovač | [No] | ||||
| Elektronická regulácia teploty v miestnosti plus týždenný časovač | [No] | ||||
| Ďalšie možnosti ovládania (je možné viacero výberov) | |||||
| Regulácia teploty miestnosti s detekciou prítomnosti | [No] | ||||
| Regulácia teploty v miestnosti s detekciou otvoreného okna | [No] | ||||
| S možnosťou regulácie vzdialenosti | [No] | ||||
| S adaptívnym ovládaním štartu | [No] | ||||
| S obmedzením pracovného času | [No] | ||||
| S senzorom čiernej žiarovky | [No] | ||||
| Kontaktné údaje: | Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa |
| Poznámka:V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ns horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky. | |
LV
ORIGINĀLĀS INSTRUKCIJAS TULKOJUMS
FANU Sildītāji
90-067 / 90-068 / 90-069
PIEZIME: PIRMS APRIKOJUMA LIETOŠANAS PIRMO REIZI, LASIT ŠO INSTRUKCIJAS ROKASGRAMATU UN SAGLABAT TALAKAS ATSAUCES. CILVEKI, KAS NEVAJADZETU ŠO INSTRUKCIJU LASIT, NEVAJADZETU UZSTADIT, GAISMU, PIELAGOT UN VADIT VIENIBU
