Type product	2.0 soundbar
Merk	Medion
Model	LIFE E64058 (MD 80022)
Afmetingen (soundbar)	835 x 60 x 60 mm
Afmetingen (luidsprekerkolommen)	60 x 435 x 60 mm (elk)
Voeding	220-240 V ~ 50/60 Hz
Stroomverbruik	30 W
Uitgangsvermogen	2 x 20 W RMS
Draadloze connectiviteit	Bluetooth 3.0 + EDR, NFC
Bluetooth-bereik	Tot 8 m (afhankelijk van omgevingsomstandigheden)
Audio-ingangen	AUX (3,5 mm jack), optisch, HDMI ARC (met CEC)
Geluidsfuncties	Modes Flat, Music, Movie
Inhoud van de verpakking	2 soundbars, netsnoer, audiokabel (3,5 mm jack), 2 voeten, bevestigingsmateriaal, afstandsbediening met CR2025 batterij
Afstandsbediening	CR2025 knoopcelbatterij inbegrepen, bereik ca. 6 m
Wandmontage	Mogelijk met meegeleverde beugels (afstand tussen schroeven: 744 mm)
Onderhoud en reiniging	Reinigen met een droge doek, vermijd oplosmiddelen en bijtende producten
Veiligheid	Niet de behuizing openen, vermijd vocht, niet blootstellen aan warmtebronnen
Repareerbaarheid	Laat reparaties over aan een erkende professional (neem contact op met Medion)
Beoogd gebruik	Huishoudelijk gebruik, alleen binnenshuis

Veelgestelde vragen - LIFE E64058 (MD 80022) MEDION

Hoe verbind ik de soundbar via Bluetooth?

Zet de soundbar aan en druk op de toets Source of BT tot de blauwe LED knippert. Activeer Bluetooth op uw apparaat en zoek naar 'MD 80022'. Als er om een wachtwoord wordt gevraagd, voer dan 0000 in. De verbinding is geslaagd wanneer de LED continu blauw wordt en de melding 'PAIRED' klinkt.

Hoe gebruik ik de HDMI ARC-aansluiting?

Sluit een HDMI-kabel (versie 1.4 of hoger) aan tussen de HDMI-aansluiting van de soundbar en de HDMI ARC-aansluiting van uw televisie. Activeer de ARC- en CEC-functies op de televisie en stel de audio-uitgang in op PCM. Selecteer vervolgens de HDMI ARC-bron op de soundbar.

Wat te doen als er geen geluid wordt weergegeven?

Controleer eerst het volume (soundbar en bronapparaat). Zorg ervoor dat de kabels correct zijn aangesloten en dat de audiobron goed is geselecteerd (AUX, BT, HDMI, Optisch). Als u Bluetooth gebruikt, controleer dan of de verbinding actief is. Probeer de apparaten opnieuw op te starten.

Hoe stel ik het geluidseffect in?

Druk op de afstandsbediening op de toets MUSIC voor een muziekeffect, MOVIE voor een filmeffect, of FLAT om alle effecten uit te schakelen (neutraal geluid).

Hoe monteer ik de soundbar aan de muur?

Monteer eerst de twee luidsprekers. Verwijder de schroeven aan de uiteinden en bevestig de meegeleverde wandbeugels. Boor twee gaten op een afstand van 744 mm (diameter 3-8 mm afhankelijk van de muur), plaats pluggen en schroef de schroeven in met een uitsteeksel van 5 mm. Hang de soundbar over de schroefkoppen tot hij vastklikt.

Hoe gebruik ik de NFC-functie?

Zet de soundbar aan en activeer de Bluetooth-modus. Activeer NFC en Bluetooth op uw NFC-compatibele smartphone. Houd de smartphone dicht bij het NFC-gebied (gemarkeerd op de rechterluidspreker) tot de verbinding tot stand komt. U hoort 'PAIRED'. Om te ontkoppelen, houdt u de smartphone opnieuw in de buurt.

Wat te doen als de afstandsbediening niet werkt?

Verwijder de transparante beschermfolie bij eerste gebruik. Controleer of de CR2025-batterij correct is geplaatst (pluspool naar boven). Als de batterij leeg is, vervang deze dan door een nieuwe. Richt de afstandsbediening op de sensor van de soundbar (max. bereik 6 m).

Hoe reinig ik de soundbar?

Gebruik een droge, zachte doek. Gebruik nooit oplosmiddelen, bijtende of gasvormige producten. Voorkom dat er vloeistof in het apparaat komt. Plaats voor de voeten indien nodig een antislipmatje.

Welke kabels zitten er in de verpakking?

De verpakking bevat: een netsnoer, een audiokabel (3,5 mm jack naar 3,5 mm jack), twee voeten, wandmontagemateriaal, een afstandsbediening met reeds geplaatste CR2025-batterij. HDMI- en optische kabels zijn niet inbegrepen.

Hoe werkt de automatische uitschakeling?

Als een televisie of extern apparaat is aangesloten via AUX of HDMI, schakelt de soundbar automatisch in met dat apparaat. Hij schakelt automatisch uit 15 minuten nadat het bronapparaat is uitgeschakeld of als het volume te laag is (alleen bij AUX).

GEBRUIKSAANWIJZING LIFE E64058 (MD 80022) MEDION

1.1. Handleiding doorlezen en bewaren ....57
1.2. Verklaring van de tekens 57

2. Inhoud van de verpakking 58

3. Gebruik voor het beoogde doel 58

4. Veiligheidsinstructies

4.1. Het apparaat veilig monteren ....60
4.2. Stroomvoorziening 61
4.3. Omgang met batterijen 62
4.4. Reparatie....63

5. Overzicht van het apparaat.... 64

5.1. Afstandsbediening....65

6. Batterijen in de afstandsbediening plaatsen 66

7. Soundbar monteren

7.1. Variant staande luidsprekers.... 67
7.2. Variant liggende soundbar....67
7.3. Variant aan de wand gemonteerde soundbar....68

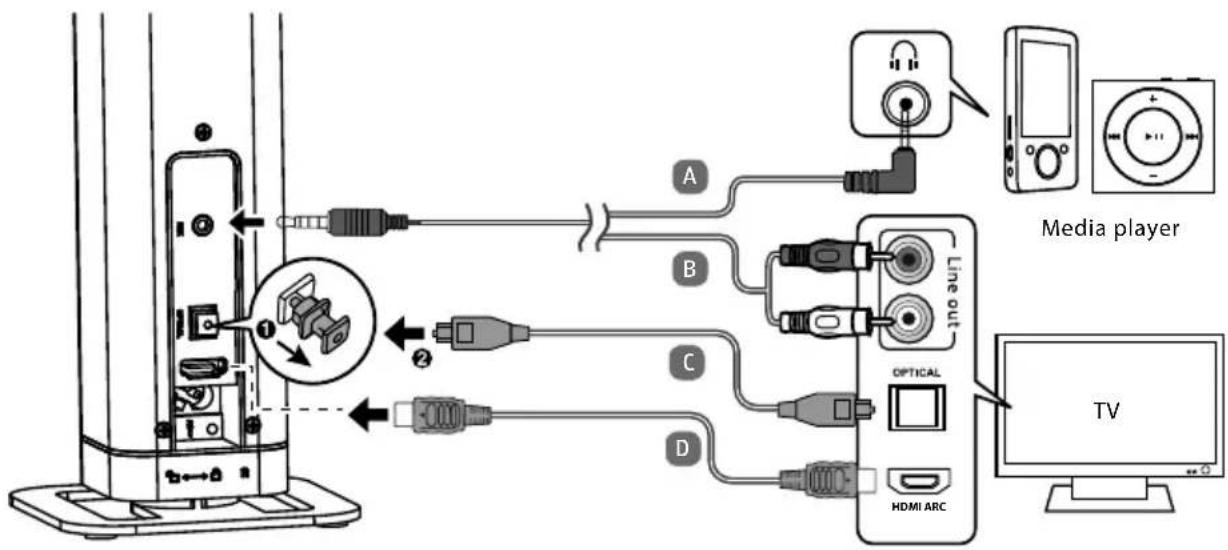

8. Audioapparaat aansluiten

8.1. Apparaat aansluiten via AUX 70
8.2. Apparaten aansluiten via een optische aansluiting en kabel .71
8.3. Apparaten aansluiten via HDMI (ARC) 71

9. Bluetooth-verbinding maken

9.1. Smartapparaat met NFC-ondersteuning....73

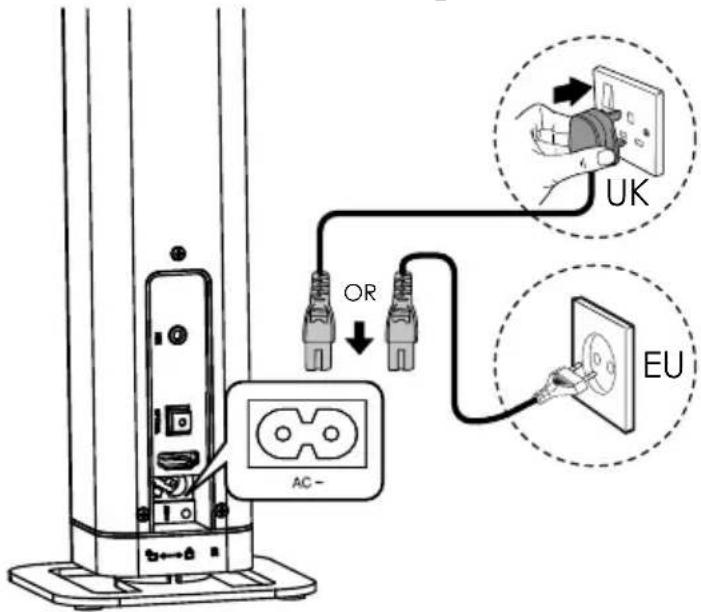

10. Soundbar aansluiten op het lichtnet.

1. Soundbar inschakelen....74

2. Audiobron kiezen....75

3. Volume instellen....75

4. Audioweergave in AUX-/Bluetooth-modus....75

5. Geluidsinstelling kiezen 76

DE

57

FR

NL

EN

5

1. Onderhoud 76
2. Reinigen 76
3. In geval van storingen ....77
4. Afvoer 78
5. Technische gegevens 79
6. Verklaring van conformiteit ....79
7. Colofon 80

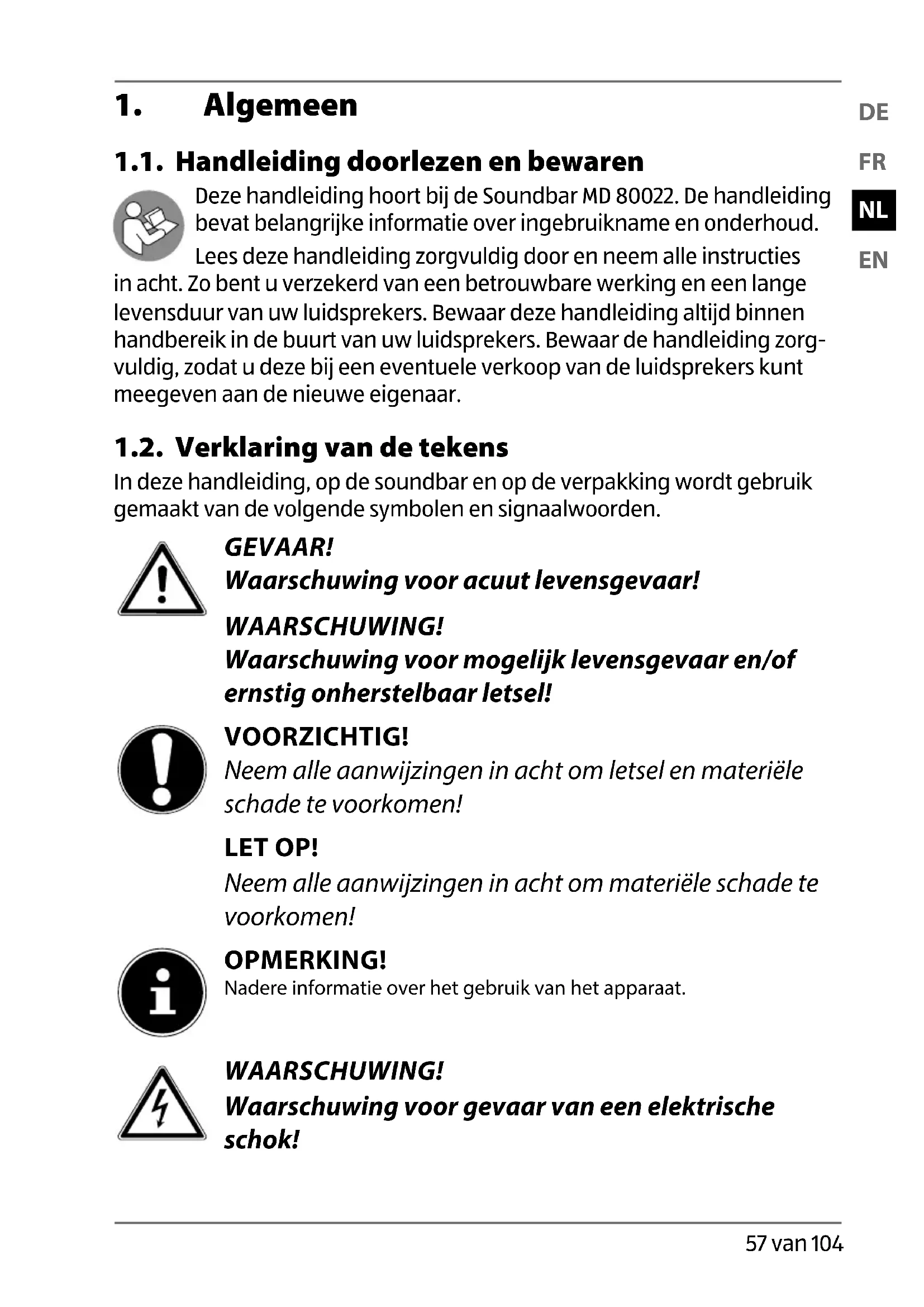

1. Algemeen

1.1. Handleiding doorlezen en bewaren

Deze handleiding hoort bij de Soundbar MD 80022. De handleiding bevat belangrijke informatie over ingebruikname en onderhoud.

Lees deze handleiding zorgvuldig door en neem alle instructies

in acht. Zo bent u verzekerd van een betrouwbare werking en een lange levensduur van uw luidsprekers. Bewaar deze handleiding altijd binnen handbereik in de buurt van uw luidsprekers. Bewaar de handleiding zorg-vuldig, zodat u deze bij een eventuele verkoop van de luidsprekers kunt meegeven aan de nieuwe eigenaar.

1.2. Verklaring van de tekens

In deze handleiding, op de soundbar en op de verpakking wordt gebruik gemaakt van de volgende symbolen en signaalwoorden.

GEVAAR!

Waarschuwing voor acuut levensgevaar!

WAARSCHUWING!

Waarschuwing voor mogelijk levensgevaar en/of ernstig onherstelbaar letsel!

VOORZICHTIG!

Neem alle aanwijzingen in acht om letsel en materiële schade te voorkomen!

LET OP!

Neem alle aanwijzingen in acht om materiële schade te voorkomen!

OPMERKING!

Nadere informatie over het gebruik van het apparaat.

WAARSCHUWING!

Waarschuwing voor gevaar van een elektrische schok!

Neem de aanwijzingen in de gebruiksaanwijzing in acht

Recyclingsymbool

WEEE-symbool (conform richtlijn met betrekking tot elektrisch afval)

Symbool voor de aparte afvoer van batterijen.

Gelijkstroom

2. Inhoud van de verpakking

Controleer na het uitpakken of de volgende onderdelen zijn meegeleverd:

• 2 Soundbars
- Netsnoer
• Audiokabel (2x tulp -> 3,5 mm klinkstekker)
- 2x voet
- Bevestigingsmateriaal
- Handleiding, inclusief garantiekaart

- Afstandsbediening met batterij (3 V CR2025 knoopcel, al geplaatst)

3. Gebruik voor het beoogde doel

Dit apparaat is bedoeld voor de weergaven van audiosignalen. De soundbar is bedoeld voor aansluiting op een televisietoestel. Er kunnen ook andere apparaten zoals draagbare cd- of mp3-spe-lers, computers/notebooks, smartphones of een stereo-installatie worden aangesloten.

Dit apparaat is uitsluitend bedoeld voor particulier gebruik en is niet geschikt voor industriële of zakelijke toepassingen.

Let erop dat de garantie vervalt bij oneigenlijk gebruik:

- Breng geen wijzigingen aan zonder onze toestemming en gebruik geen accessoires die niet door ons zijn goedgekeurd of geleverd.

• Gebruik alleen door ons geleverde of goedgekeurde (vervangende) onderdelen en accessoires.
• Neem alle informatie in deze handleiding in acht, met name de veiligheidsvoorschriften. Elke andere toepassing wordt beschouwd als oneigenlijk gebruik en kan leiden tot letsel of schade.
• Gebruik dit apparaat niet in omgevingen waar gevaar voor explosie bestaat. Hieronder wordt bijvoorbeeld verstaan: tankinstallaties, brandstofopslag of omgevingen waarin oplosmiddelen worden verwerkt. Dit apparaat mag ook niet worden gebruikt in omgevingen waar de lucht belast is met fijne deeltjes (zoals meel- of houtstof).

• Stel het apparaat niet bloot aan extreme omstandigheden. Het is uitsluitend bedoeld voor gebruik in binnenruimten. Vermijd:

• hoge luchtvochtigheid of vocht
  • extreem hoge of lage temperaturen

• rechtstreeks zonlicht
• open vuur

4. Veiligheidsinstructies

GEVAAR Verstikkingsgevaar!

Er bestaat gevaar voor verstikking door plastic verpakkingen!

- Houd daarom de plastic verpakkingen buiten bereik van kinderen.

WAARSCHUWING Gevaar voor letsel door onjuiste bediening

- Dit apparaat is niet bedoeld om te worden gebruikt door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of met onvoldoende erva-

ring en/of kennis, tenzij deze personen onder toezicht staan van of zijn geïinstrueerd in het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.

- Laat kinderen niet zonder toezicht met elektrische apparaten spelen. Kinderen kunnen mogelijke gevaren niet altijd goed inschatten.

4.1. Het apparaat veilig monteren

WAARSCHUWING

Gevaar voor letsel door elektrische schok!

Er bestaat gevaar voor een elektrische schok door spanningvoerende onderdelen.

- Kies een geschikte locatie voor de montage van het apparaat en let erop dat u bij het boren geen elektriciteitskabels of installatieleidingen beschadigt.

LET OP

Schade aan het apparaat door onjuiste bediening

- Nieuwe apparaten kunnen gedurende de eerste gebruiksuren soms een typische, onvermijdelijke maar volstrekt ongevaarlijke geur afgeven, die na verloop van tijd steeds minder wordt.

Om de geuroverlast zoveel mogelijk te beperken adviseren we u de ruimte regelmatig te ventileren. We hebben er bij de ontwikkeling van dit product voor gezorgd dat we ruim onder de geldende grenswaarden zijn gebleven.

- Plaats geen voorwerpen die met vloeistof zijn gevuld, zoals vazen, op of in de buurt van het apparaat en het netsnoer. Deze voorwerpen kunnen omvallen, waarbij de vloeistof de elektrische veiligheid kan aantasten.

- Bescherm het apparaat en alle aangesloten apparatuur tegen vocht, drup- en spatwater. Vermijd stof, hitte en bloot-stelling aan direct zonlicht om storingen in de werking te vermijden.

• Zet geen open vuur, zoals brandende kaarsen, op of in de buurt van de apparatuur.
• Bedek de netadapter niet met voorwerpen (tijdschriften, dekens etc.) om overmatige opwarming te vermijden.
• Plaats geen voorwerpen op de kabels omdat deze daardoor beschadigd kunnen raken.
• Plaats en gebruik alle onderdelen op een stabiele, vlakke en trillingvrije ondergrond zodat het apparaat niet kan vallen.
• Houd een afstand van minimaal één meter aan tussen het apparaat en hoogfrequente en magnetische storingsbronnen (televisietoestel, andere luidsprekerboxen, mobiele telefoons etc.) om storingen te vermijden.

4.2. Stroomvoorziening

GEVAAR

Gevaar voor letsel door elektrische schok!

• Het stopcontact moet zich in de buurt van het apparaat bevinden en moet gemakkelijk bereikbaar zijn. Leg de kabels zo neer dat niemand erop kan trappen of erover kan struike- len.
• Onderbreek de stroomvoorziening van uw apparaat door de stekker van de netadapter uit het stopcontact te trekken. Houd bij het lostrekken altijd de netadapter of de stekker zelf vast. Trek nooit aan de kabel om beschadiging te voorkomen.
• Sluit het apparaat alleen aan op een geaard stopcontact met 220-240 V \~ 50/60 Hz. Neem contact op met uw energieleverancier wanneer u niet zeker bent van de stroomvoorziening op de plaats van installatie.
• Gebruik de netadapter niet meer wanneer de behuizing of kabels beschadigd zijn.
• Open in geen geval de behuizing van het apparaat. Het eventueel aanraken van onderdelen die onder spanning staan of het veranderen van de elektrische en mechanische

constructie kan gevaarlijk zijn en mogelijk tot onjuiste werking van het apparaat leiden.

LET OP

Schade aan het apparaat door onjuiste bediening

• Haal bij onweer of als u het apparaat langere tijd niet gebruikt de stekker uit het stopcontact.
• Als u het apparaat niet gebruikt, verwijder dan de stekker van het netsnoer uit het stopcontact of maak gebruik van een master-/slavevoorziening om te voorkomen dat stroom wordt verbruikt in uitgeschakelde toestand.

4.3. Omgang met batterijen

De afstandsbediening van dit apparaat werkt op batterijen.

WAARSCHUWING

Gevaar voor letsel door onjuiste bediening.

• Niet in open vuur gooien, niet kortsluiten of met geweld openmaken.
• Stel accu's nooit bloot aan overmatige warmte zoals direct zonlicht, vuur, sterk kunstlicht of dergelijke.
• Gewone batterijen nooit opladen - Gevaar voor explosie!
• Let op de polariteit.
• Gebruik alleen de voorgeschreven batterijen.
• Plaats uitsluitend batterijen van hetzelfde type.
• Houd batterijen uit de buurt van kinderen (gevaar voor inslikken). Na inslikken direct een arts raadplegen.
• Verwijder de batterijen als u het apparaat langere tijd niet gebruikt.
• Lege of lekkende batterijen direct uit het apparaat verwijderen. Vermijd contact met huid, ogen en slijmvliezen. Spoel bij contact de betreffende lichaamsdelen onmiddellijk met overvloedig schoon water af en raadpleeg onmiddellijk een arts.
  Contacten reinigen voordat u nieuwe batterijen plaatst. Bij

lekkage van accu- of batterijzuur bestaat kans op huidirritatie.

- Lege of lekkende batterijen uit het apparaat verwijderen en volgens milieuvoorschrift afvoeren.

4.4. Reparatie

Neem bij technische problemen met uw apparaat contact op met ons Service Center.

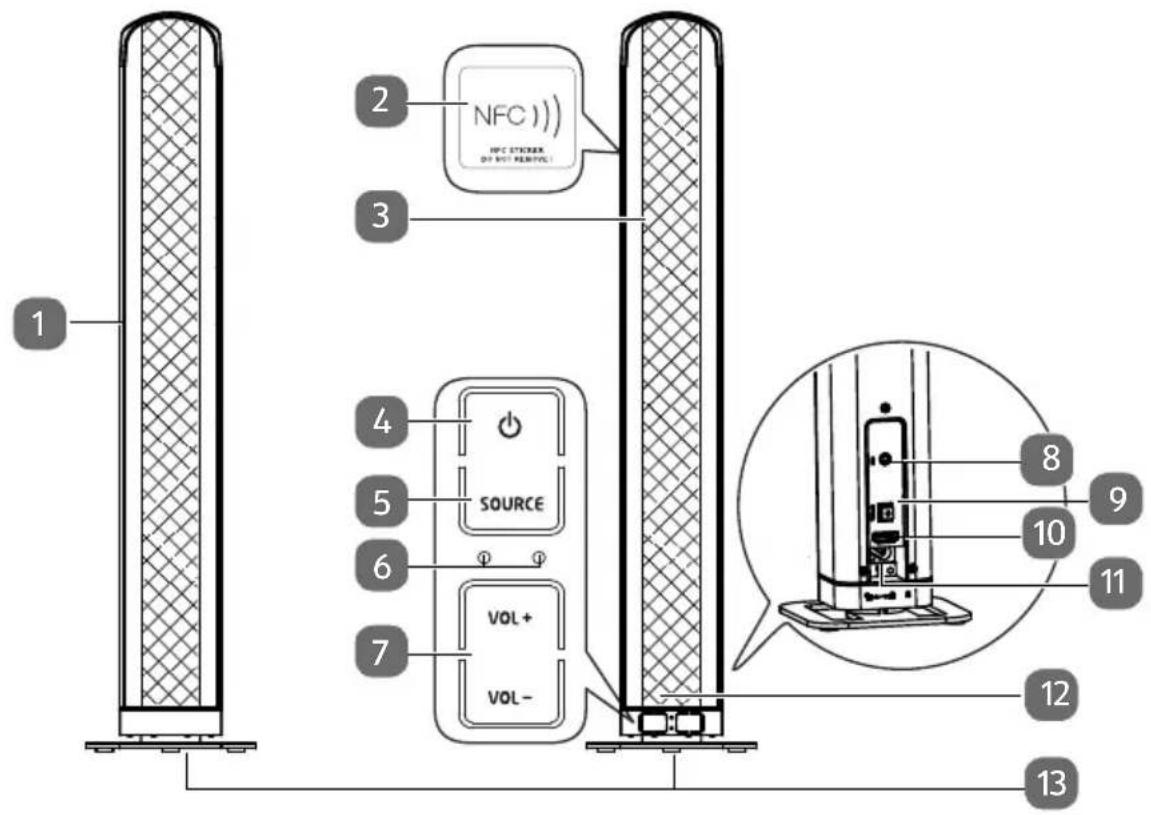

5. Overzicht van het apparaat

1 Linker luidspreker
2 NFC-zone (Near Field Communication)
3 Rechter luidspreker
4 ⏻: in-/uitschakelen
5 SOURCE: audiobron kiezen
6 Led functie-indicaties
7 VOL+/VOL-: volume instellen
8 AUX: aansluiting voor tv en andere audioapparatuur
9 OPTICAL: optische ingang voor tv en andere audioapparatuur
10 HDMI: ingang voor (ARC-compatibele) tv, computer en andere audioapparatuur
11 AC\~: aansluiting voor netsnoer
12 sensor afstandsbediening
13 Voet

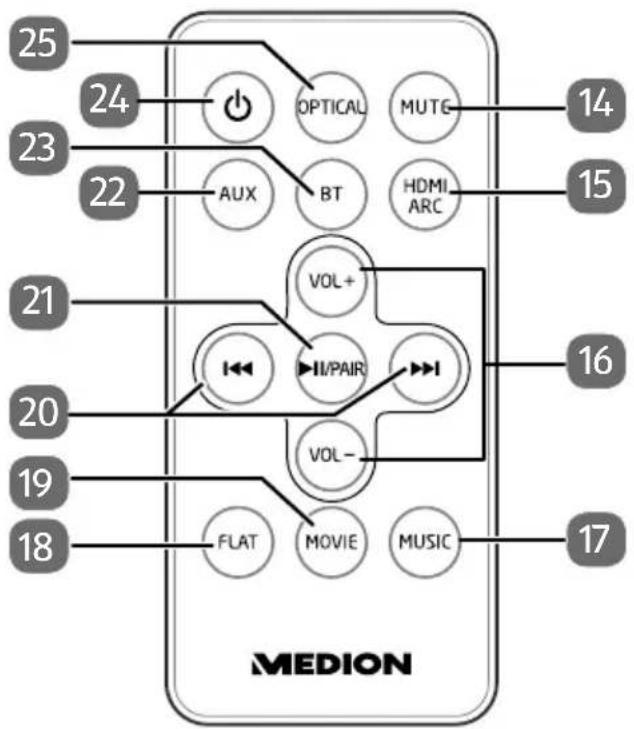

5.1. Afstandsbediening

14 MUTE: geluid dempen
15 HDMI ARC: HDMI ARC-ingang kiezen
16 VOL+/VOL-: volume instellen
17 Geluidseffect MUSIC kiezen
18 Geluidseffect FLAT kiezen (geen geluidseffect)
19 Geluidseffect MOVIE kiezen
20 |◄◄/►►drig nummer/volgend nummer
21 ▶II: Play/Pause: audioweergave starten/stoppen; PAIR: Bluetooth-verbinding maken
22 AUX: AUX-ingang kiezen
23 BT: Bluetooth-modus kiezen
24 ⏻: in-/uitschakelen
25 OPTICAL: optische ingang kiezen

6. Batterijen in de afstandsbediening plaatsen

In de afstandsbediening is een 3 V lithiumbatterij geplaatst van het type CR2025.

OPMERKING

Als u de afstandsbediening voor het eerst in gebruik neemt, verwijdert u de transparante folie zonder het batterijvak te openen.

Als het apparaat niet of slecht op de afstandsbediening reageert, moet de batterij worden vervangen. Dit doet u als volgt:

1. druk de vergrendeling (b) in en trek de batterijhouder met de batterij (a) uit de afstandsbediening. Neem voor het afvoeren van de oude batterij de plaatselijke voorschriften in acht.
2. Plaats een nieuwe batterij, type CR2025, 3 V, met de pluspool naar boven in de houder (c). Let bij het plaatsen van de batterij op de juiste polariteit.
3. Schuif de houder met de batterij volledig in de opening (d) in de afstandsbediening.

Er zijn drie mogelijkheden om de soundbar te gebruiken: staande als twee luidsprekerzuilen, liggend of aan de wand gemonteerd.

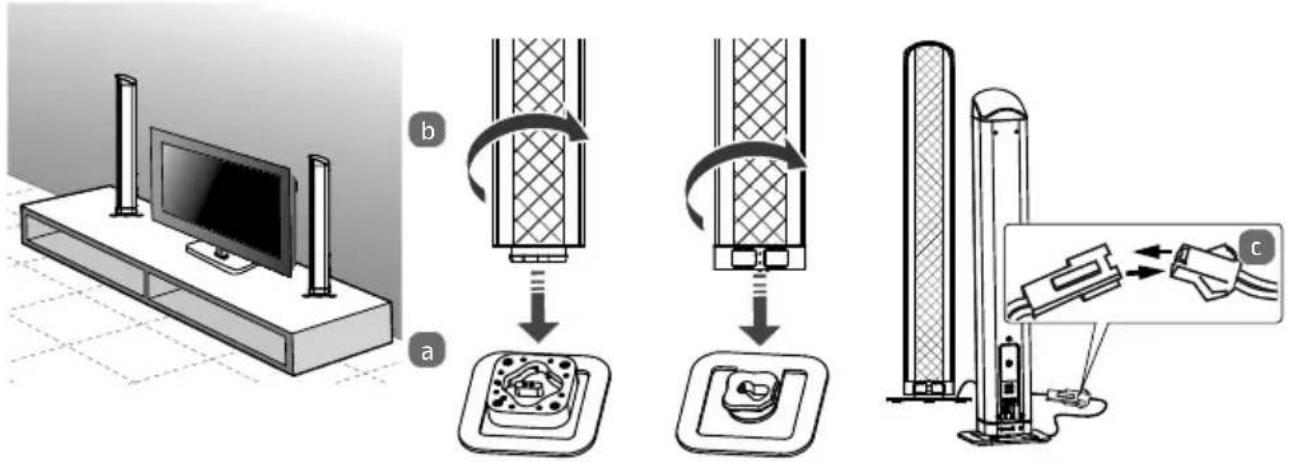

7.1. Variant staande luidsprekers

1. Neem de resp. rechter 3 en linker 1 luidspreker en bevestig de passende voet 13.
2. Let erop dat de bevestiging van de luidspreker exact in de voet moet vallen (zie afb. a en b).
3. Houd de voet vast en draai de luidspreker in de richting van het gesloten slotje.
4. Plaats de luidspreker op een stevig en vlak oppervlak in de buurt van een stopcontact.
5. Verbind de kabels van de beide luidsprekers zoals weergegeven op afb. c.

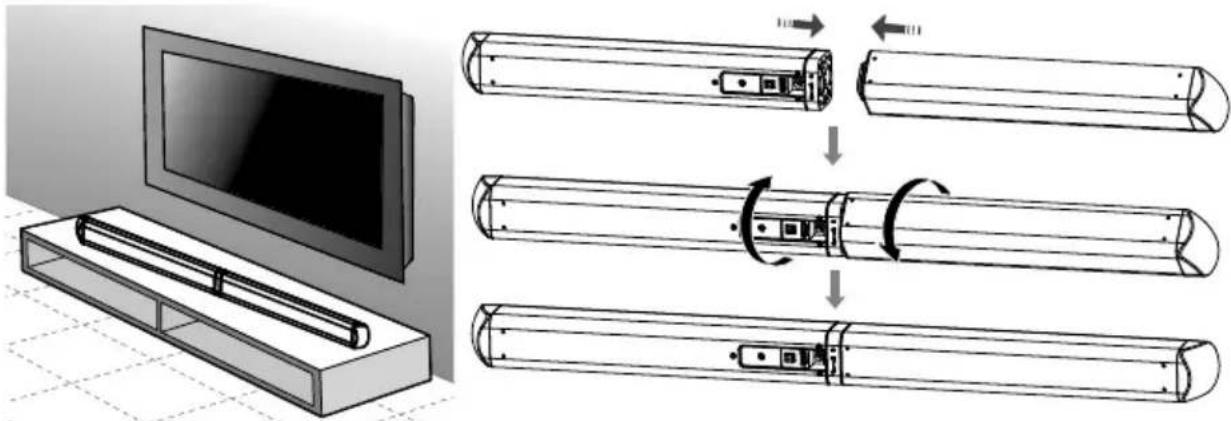

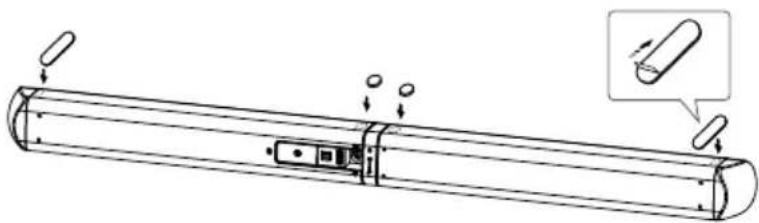

7.2. Variant liggende soundbar

1. Neem de beide luidsprekers en verbind deze zoals op de afbeelding weergegeven.
2. Let erop dat de bevestiging van de ene luidspreker exact in de bevestiging op de andere luidspreker valt.
3. Houd de ene luidspreker vast en draai deze in de richting van het gesloten slotje.

1. Plak de rubberen voetjes op de onderkant van de soundbar zoals hierbo- ven weergegeven.
2. Plaats de soundbar op een stevig en vlak oppervlak in de buurt van een stopcontact.

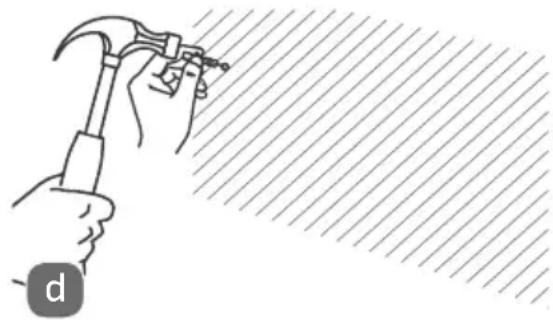

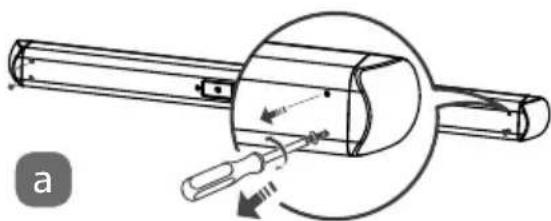

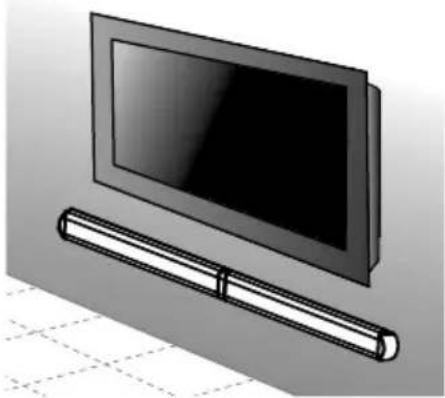

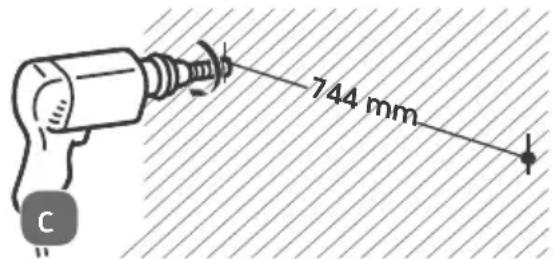

7.3. Variant aan de wand gemonteerde soundbar

Verbind eerst de beide luidsprekers zoals bij "7.2. Variant liggende soundbar" omschreven.

WAARSCHUWING Gevaar voor letsel door elektri- sche schok!

Er bestaat gevaar voor een elektrische schok door spanningvoerende onderdelen.

- Kies een geschikte locatie voor de montage van het apparaat en let erop dat u bij het boren geen elektriciteitskabels of installatieleidingen beschadigt.

1. Verwijder de beide schroeven aan de uiteinden van de soundbar.

2. Schroef de beide wandhouders met de zojuist verwijderde schroeven aan de uiteinden van de soundbar.

1. Boor twee gaten op gelijke hoogte (∅ 3-8 mm afhankelijk van het type wand) in de wand. De afstand tussen de gaten moet 744 mm bedragen.
2. Steek pluggen in de boorgaten. Draai de schroeven in de pluggen zodat de kop van de schroeven nog ca. 5 mm uit de wand steekt.
3. Plaats de soundbar met de meege-leverde wandhouders op de koppen van de schroeven en druk de sound-bar dan voorzichtig omlaag zodat de schroeven stevig in de wandhouder zitten.

8. Audioapparaat aansluiten

• Neem de opmerkingen in hoofdstuk "4. Veiligheidsinstructies" (Pagina 57 e.v.) in acht.
• Neem ook handleiding in acht van het apparaat waarop u de soundbar wilt aansluiten.
• Schakel alle apparaten uit, voordat u deze met elkaar verbindt.

U kunt een groot aantal verschillende audioapparaten op dit apparaat aan-sluiten, zoals een mp3- of cd-speler, de tuner van uw stereo-installatie, uw computer of uw televisie.

8.1. Apparaat aansluiten via AUX

8.1.1. Audiokabel met 2x 3,5 mm ∅ klinkstekker

U heeft een audiokabel nodig met 2x 3,5 mm ∅ klinkstekker (meegeleverd) om de soundbar aan te sluiten op de hoofdtelefoonaansluiting van bijvoorbeeld een cd- of mp3-speler (zie afb. variant A).

1. Stel de mp3-speler in op een gemiddeld geluidsvolume. Schakel het apparaat vervolgens uit.
2. Steek de klinkstekker in de AUX-bus van de soundbar.
3. Steek de stekker in de hoofdtelefoonuitgang van de mp3-speler.

8.1.2. Audiokabel met tulpstekkers

U heeft een audiokabel nodig met tulpstekkers (1x 3,5 mm klinkstekker -> 2 x tulp) (zie afb. variant B).

1. Stel het audioapparaat in op een gemiddeld volume. Schakel het apparaat vervolgens uit.
2. Steek de losse klinkstekkers in de AUX-bus van de soundbar.
3. Steek vervolgens de rode en de witte tulpstekker aan het andere uiteinde van de kabel in de overeenkomstig gekleurde audio-uitgangen van het uitvoerapparaat.

OPMERKING

Apparaten zoals stereo-ontvangers of televisietoestellen beschikken meestal over een rode en witte audio-uitgang. Deze worden gewoonlijk aangeduid met OUT, AUDIO OUT, LINE OUT of iets dergelijks.

8.2. Apparaten aansluiten via een optische aansluiting en kabel

Digitale versterkers of televisietoestellen kunnen worden aangesloten via de optische aansluiting OPTICAL (zie variant C). U heeft daarvoor een digitale optische kabel nodig (de optische kabel wordt niet meegeleverd, deze is verkrijgbaar in elektronicaspeciaalzaken).

1. Stel het audioapparaat in op een gemiddeld volume. Schakel het apparaat vervolgens uit.
2. Verwijder het beschermkapje van de Optical-aansluiting. Steek de stekker in de OPTICAL-aansluiting van de soundbar.
3. Steek de stekker in de daarvoor bestemde digitale uitgang van uw digitale receiver of televisie.

OPMERKING

Wanneer er geen audiosignalen worden weergegeven, moet u het uitvoerformaat van uw uitvoerapparaat omschakelen naar het PCM-modus (Pulse Code Modulation).

8.3. Apparaten aansluiten via HDMI (ARC)

U heeft een HDMI-kabel nodig (zie afb. variant D). De HDMI-kabel is niet bij de levering inbegrepen.

1. Stel het audioapparaat in op een gemiddeld volume. Schakel het apparaat vervolgens uit.
2. Verbind de HDMI-aansluiting met de HDMI IN-aansluiting van uw televisie.
3. Activeer de functies ARC en CEC en zet de geluidsweergave op de aangesloten apparaten op PCM. Raadpleeg hiervoor de handleidingen van de aangesloten apparaten.

ARC maakt het mogelijk om bij twee verbonden apparaten niet alleen audiosignalen via HDMI te ontvangen, maar deze ook via dezelfde kabel weer terug te sturen.

CEC (Consumer Electronics Control) maakt communicatie van alle via HDMI

aangesloten apparaten mogelijk. U kunt dan via deze verbinding het vo-lume en de geluiddemping regelen met de afstandsbediening van de televisie.

OPMERKING

ARC werkt alleen met apparaten die HDMI ARC ondersteunen en zijn uitgerust met een HDMI 1.4 kabel (of hoger).

9. Bluetooth-verbinding maken

Met Bluetooth is draadloze ontvangst van een audiosignaal van een extern Bluetooth-compatibel uitvoerapparaat mogelijk. Let erop dat de afstand tussen de beide apparaten niet groter mag zijn dan ca. 8 meter.

Volg de onderstaande stappen om verbinding te maken met een audioapparaat dat Bluetooth ondersteunt:

1. Schakel de soundbar in door de ⏻-toets op het apparaat of de afstandsbediening in te drukken.
2. Druk nu de toets Source op de soundbar of de toets BT op de afstandsbediening in totdat de indicator langzaam blauw knippert.
3. Wanneer het apparaat zich niet in de zoekmodus bevindt, houd de toets PAIR op de afstandsbediening ongeveer 3 seconden lang ingedrukt.
4. Het apparaat bevindt zich in de zoekmodus. Nu klinkt de melding PAIRED.
5. Schakel nu Bluetooth in op uw audio-uitvoerapparaat en activeer de zoekmodus om de beide apparaten te koppelen.

OPMERKING

Informatie over de Bluetooth-functie van uw audio-uitvoerappa- raat vindt u in de bijbehorende handleiding.

Op de soundbar wordt de naam MD 80022 van het apparaat weergegeven zodra het signaal is gevonden.

Wanneer er om een wachtwoord wordt gevraagd, voert u 0000 in.

De koppeling van de beide apparaten is afgerond wanneer de melding PAI-RED klinkt en de indicator blauw knippert.

Wanneer de verbinding wordt verbroken, klinkt de melding DISCONNECTED.

9.1. Smartapparaat met NFC-ondersteuning

De NFC-functie (Near Field Communication) maakt de draadloze ontvangst over korte afstand van audiosignalen van een audio-uitvoerapparaat dat NFC ondersteunt mogelijk.

1. Schakel de soundbar in door de d toets op het apparaat of de afstandsbediening in te drukken.
2. Druk nu de toets Source op de soundbar of de toets BT op de afstandsbediening in totdat de indicator langzaam blauw knippert.
3. Schakel op uw smartapparaat de NFC- en Bluetooth-functie in. Het apparaat bevindt zich in de zoekmodus.
4. Houd uw NFC-compatibele smartphone vlakbij het deel van de soundbar dat is gemarkeerd met NFC 2.
5. Bevestig de vraag Verbinden mit MD 80022 van uw smartapparaat met Ja. Wacht 5 tot 8 seconden alvorens uw smartapparaat van de luidspreker te verwijderen.
   De koppeling van de beide apparaten is afgerond wanneer de melding PAIRED klinkt en de indicator blauw knippert.
6. Kies een gemiddeld volume en start de weergave op uw smartapparaat.
7. Om de verbinding te verbreken houdt u het smartapparaat opnieuw boven met gemarkeerde deel totdat de melding DISCONNECTED klinkt.

10. Soundbar aansluiten op het lichtnet

1. Sluit het netsnoer aan op de AC\~-aansluiting voor het netsnoer.
2. Controleer of alle gewenste apparaten zijn aangesloten.
3. Steek de stekker van het netsnoer in een stopcontact voor 220-240 V \~ 50/60 Hz.

11. Soundbar inschakelen

1. Schakel de soundbar in door de ðtoets op het apparaat of de afstandsbediening in te drukken.
2. Schakel uw audioapparaat in, kies een gemiddeld geluidsvolume en start de weergave.

OPMERKING

Wanneer er een televisie of een extern apparaat via de AUX- of de HDMI-aansluiting is aangesloten, zal de soundbar enkele secon- den nadat de televisie of het externe apparaat wordt ingeschakeld, automatisch ook worden ingeschakeld.

Wanneer de televisie of het externe apparaat wordt losgekoppeld of uitgeschakeld, wordt de soundbar na 15 minuten automatisch uitgeschakeld.

De soundbar wordt ook na ca. 15 minuten uitgeschakeld wanneer het geluidsvolume van de televisie of het externe apparaat te laag is (alleen bij verbinding via AUX).

12. Audiobron kiezen

Met de toets SOURCE op de soundbar of de toetsen OPTICAL, AUX, BT en HDMI ARC op de afstandsbediening kunt u de gewenste audiobron kiezen: AUX, BT, HDMI ARC of Optical.

De keuze van de bedrijfsmodi wordt met behulp van gekleurde led's 6 weergegeven:

Statusindicatie Knippert Brandt permanent
Rood Stand-by
Groen HDMI AUX
Oranje Optical
Blauw Bluetooth

13. Volume instellen

Met de toetsen VOL+/VOL- op de soundbar of op de afstandsbediening stelt u het gewenste volume in:

• Volume verhogen
• Volume verlagen

Met de toets MUTE op de afstandsbediening kunt u de weergave van het geluid onderdrukken.

Druk opnieuw op de toets MUTE om de weergave van het geluid te hervatten.

14. Audioweergave in AUX-/Bluetooth-modus

Wanneer de soundbar is verbonden met een apparaat dat het A2DP-profiel en het AVRCP-profiel (Audio Video Remote Control) ondersteunt, wordt de soundbar gebruikt als uitvoerapparaat en worden de audiosignalen uitsluitend door de Soundbase weergegeven.

OPMERKING

Wanneer u de soundbar heeft verbonden met een mobiele telefoon die Bluetooth ondersteunt, wordt de muziekweergave bij een inkomende oproep onderbroken en pas na beëindiging van het gesprek voortgezet.

Met de toets ▶dp de afstandsbediening start of stopt u de audioweergave.

Met de toetsen | ◀◀◀/▶▶ op de afstandsbediening kiest u de gewenste titel:

▶▶ Indrukken volgende titel

indrukken vorige nummer

15. Geluidsinstelling kiezen

Met de toetsen FLAT, MOVIE en MUSIC op de afstandsbediening stelt u het geluidseffect MOVIE of MUSIC in, resp. schakelt u het geluidseffect weer uit (FLAT).

16. Onderhoud

WAARSCHUWING

Gevaar voor letsel door elektrische schok!

- Probeer in geen geval het apparaat zelf te openen of te repa- reren. Daarbij bestaat gevaar voor een elektrische schok!

Neem bij technische problemen contact op met ons Service Center. Reparaties mogen uitsluitend worden uitgevoerd door onze erkende servicepartners.

Neem contact op met uw klantenservice indien:

• Er vloeistof in het apparaat is gekomen.
• Het apparaat niet correct functioneert.
• Het apparaat is gevallen of de behuizing beschadigd is.

17. Reinigen

- Gebruik bij het reinigen geen oplosmiddelen of bijtende/gasvormige schoonmaakmiddelen.

Meubels zijn vaak voorzien van diverse lak- of kunststoflagen en worden met de meest uiteenlopende onderhoudsmiddelen behandeld. Vele van deze stoffen bevatten bestanddelen die het materiaal van de voetjes van de luidspreker kunnen aantasten waardoor deze zacht worden.

- Leg daarom eventueel een slipvaste onderlegger onder de voetjes.

18. In geval van storingen

Wanneer het apparaat niet correct werkt, ga dan eerst aan de hand van de onderstaande lijst na of u het probleem zelf kunt verhelpen.

Probeer in geen geval zelf reparaties uit te voeren. Neem voor reparaties contact op met ons servicecentrum of een ander deskundig bedrijf.

Oorzaak Problemen oplossen
Aansluitingen en ka-bels defect	- Controleer alle kabelverbindingen op beschadiging resp. correcte aansluiting en controleer een eventuele bestaande Bluetooth-verbinding.- Controleer of alle verbonden apparaten correct van stroom worden voorzien.
Geen geluid te horen Controleer het volume van het uitvoerapparaat. Verhoog eventueel het geluidsvolume.
Vervormd geluid - Verplaats de soundbar om storende invloeden van buitenaf te vermijden.- Verwijder storende objecten (zoals mobiele telefoons) uit de omgeving van het apparaat.

19. Afvoer

Verpakking

Niet meer benodigde verpakkingen en hulpmiddelen kunnen worden gerecycled en dienen als herbruikbaar materiaal te worden afgevoerd.

Correcte afvoer van dit product

Binnen de EU wijst dit symbool erop dat dit product niet met het huisvuil mag worden afgevoerd. Oude apparatuur bevat waardevolle materialen die kunnen worden hergebruikt en mag niet ongecontroleerd worden afgevoerd om schade aan de gezondheid of het milieu te voorkomen. Voer deze apparatuur daarom af via de juiste inzamelpunten of lever deze in op de plaats waar u het apparaat heeft aangeschaft. De leverancier zal dan zorgen voor de juiste afvoer of recycling.

Batterijen

Lege batterijen en defecte accu's horen niet bij het huisvuil. Batterijen moeten op een inzamelpunt voor oude batterijen worden ingeleverd.

Uitgangsvermogen: Luidsprekers: 2x 20 W RMS

Opgenomen vermogen: 30 W

Aansluitingen: 1x 3,5 mm tulp audio-ingang

Aansluiting netsnoer

Bluetooth-specificatie: V3.0 + EDR, Klasse II

Bluetooth-profielen: A2DP, AVRCP, NFC

Bereik: max. 8 m (afhankelijk van de

omgevingsomstandigheden)

Afmetingen (b x h x d) 835 x 60 x 60 mm als soundbar

60 x 435 x 60 mm als staande luidspreker

100 x 100 mm voet

Afstandsbediening: 1x batterij van 3 V

---, knoopcel type CR2025

(meegeleverd)

Bereik: ca. 6 m

21. Verklaring van conformiteit

CE0197 Hiermee verklaart Medion AG dat het product MD 80022 voldoet aan de volgende Europese eisen:

• R&TTE-richtlijn 1999/5/EG
• EMC-richtlijn 2004/108/EG
• Laagspanningsrichtlijn 2006/95/EG
• Ecodesign-richtlijn 2009/125/EG
• RoHS-richtlijn 2011/65/EU.

De complete verklaring van conformiteit is te vinden op www.medion.com/conformity.

22. Colofon

Copyright © 2015

Alle rechten voorbehouden.

Deze handleiding is auteursrechtelijk beschermd.

Vermenigvuldiging in mechanische, elektronische of enige andere vorm zonder schriftelijke toestemming van de fabrikant is verboden.

Het copyright berust bij de firma:

Medion AG

Am Zehnthof 77

45307 Essen

Duitsland

Technische wijzigingen voorbehouden.

De handleiding is via de Service Hotline te bestellen en is via het serviceportal

beschikbaar voor download.

U kunt ook de bovenstaande QR-code scannen en de handleiding via het serviceportal naar uw mobiele toestel downloaden.

	URL QR Code
NL www.medion.com/nl/service/start/
BE www.medion.com/be/nl/service/start/

Contents

DE

1. General points
